Процесс изготовления: инструкция
Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:
- На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
- Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
- Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
- В итоге из одного баллона мы получаем два элемента мангала.
- Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
- В итоге картина должна быть вот такой:
- После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
- Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
- Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
- Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
- Выполняем варку ручек, после чего надежно закручиваем их.

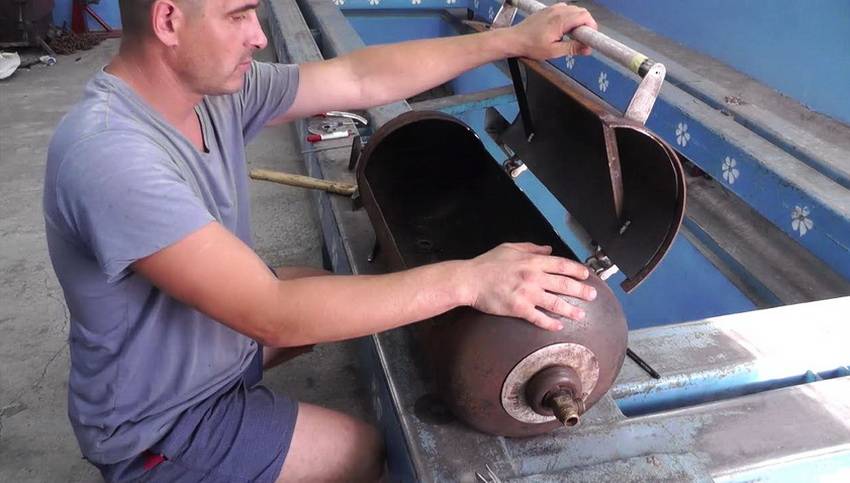

- На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
- Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
- Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
- По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.
После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.
На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.
Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.
Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.
Описание внешнего вида с фото
Баллоны бывают разные
Если планируется обработка небольшого количества продуктов, то можно взять баллон небольшого размера. Для семьи побольше, стоит подбирать и емкость побольше.
И мангалы тоже
В зависимости от того, какая именно емкость будет использоваться, будут отличаться и собранные конструкции. Кроме того, агрегат может быть оборудован дополнительно дымоходом или же собран без него. В первом случае устройство может использоваться для холодного метода копчения и приготовления разных продуктов, а во втором – для горячего, когда щепа будет засыпаться непосредственно внутрь емкости.
Разновидность устройств
Это устройство для приготовления мяса применялось с давних времен и не становится менее актуальным на сегодняшний день. Существует много способов сооружения мангалов и все они отличаются между собой по технологии монтажа. Но все мангалы разделяются на 3 вида:
- Портативные разборные модели. Их используют в основном для поездок на природу. Складывают и помещают в багажник автомобиля.
- Переносные модели, оснащенные колесами. Это более объемные мангалы и перемещаются они за счет встроенных колес.
- Стационарные модели. Крупные сооружения, которые имеют фундамент. Как правило, конструкцию после установки переместить невозможно. Поэтому надо тщательно выбирать место для строительства стационарной жаровни.
Все виды мангалов могут изготавливаться из самого разнообразного подручного материала. Непереносные модели в основном сооружаются из кирпича, а мобильные и транспортируемые — из металла. Делая мангал, надо учитывать основные факторы:
- металл или кирпич должны выдержать высокие температуры;
- жаровня должна быть рассчитана на количество гостей, которые могут присутствовать на праздниках;
- на протяжении готовки изделие обязано сохранять тепло.
Финальная обработка конструкции
Со временем гриль и сам приобретёт чёрный окрас, но для придания изделию эстетичного вида можно окрасить его на завершающем этапе изготовления. Покраска не только сделает приспособление красивее, а и убережёт конструкции от ржавчины и перепадов температур при попадании воды на раскалённую поверхность.
С этой целью покраски жаровни используются исключительно термостойкие краски. Выбор их на рынке лакокрасочных материалов достаточно широк, так что с этим проблем не будет. Окрасить гриль можно краской для глушителей, она отлично держится на металлических поверхностях и не утрачивает свойств в условиях высоких температур. Альтернативный вариант — применение краски для печей и каминов, также сохраняющей характеристики при сильном нагревании. Минусы использования таких красок заключаются в стоимости материала и сложности нанесения. Наиболее удобным вариантом в плане нанесения будет применение акриловой жаропрочной краски в аэрозоле — гриль можно равномерно прокрасить в считанные минуты, а самым дешёвым из доступных средств будет использование состава на базе битумных смол.

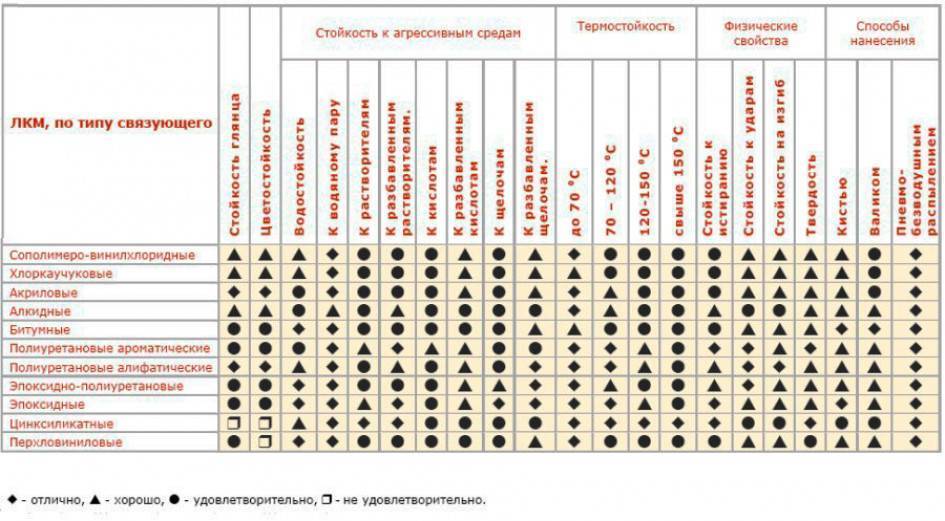

Виды красок:
- оксидированная, обеспечивает защиту от коррозии;
- порошковая используется, если после окрашивания подразумевается обработка посредством обжига;
- кремнийорганическая эмаль — наиболее удачный вариант для покраски гриля, не теряет свои свойства при нагревании до 600ﹾC.

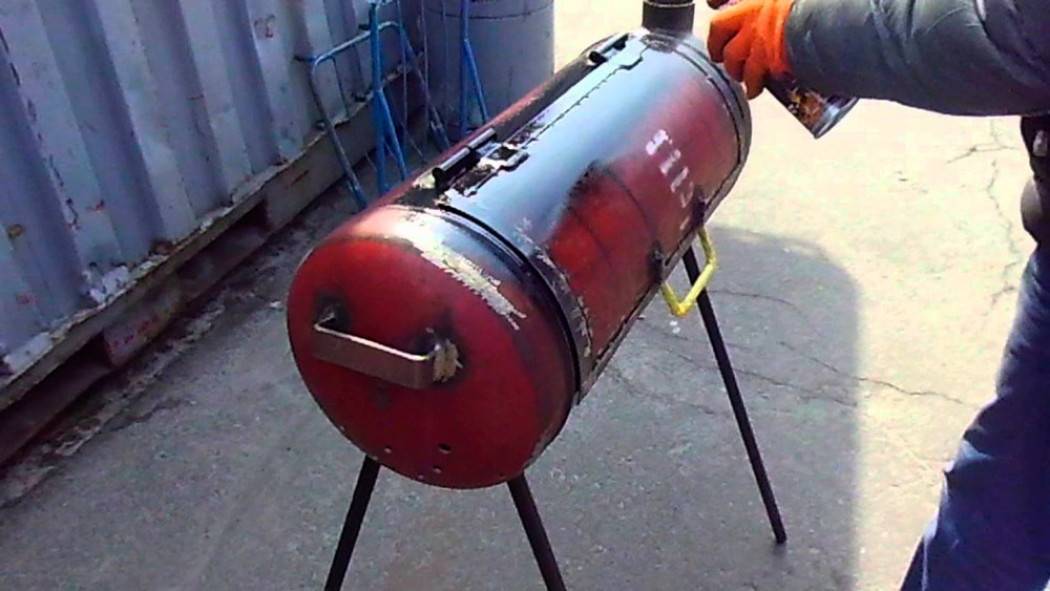

Как покрасить гриль:
- поверхность зачищается перед покраской, для чего может использоваться крупнозерниста наждачная бумага;
- металл обезжиривается посредством спирта, растворителя или Уайт-спирита;
- краска перемешивается перед нанесением — её структура должна быть однородной, допускается использование растворителя, если она сильно густая;
- наносится состав в несколько слоёв, при этом следует давать каждому слою высохнуть (время зависит от разновидности краски).
Перед тем, как приступить к процедуре, следует позаботиться о защите — надеть защитные очки, респиратор и перчатки.
Следует учесть и температуру воздуха. Она не должна быть ниже 20 ﹾC или превышать 40 ﹾC, поскольку при показателях за рамками данного температурного диапазона краска будет или замерзать, или слишком быстро высыхать, что не позволит правильно выполнить окрашивание.
Теперь вы знаете, как сделать собственноручно гриль из газового баллона. Декорировать конструкцию можно на собственное усмотрение. Эффектно смотрится гриль в виде паровоза, в особенности, если в основе зафиксировать колёса, предоставив возможность для передвижения. При желании и финансовых возможностях можно использовать кованые украшения, которые послужат не только декоративными элементами конструкции, а и усилят прочность конструкции.
Мангал, барбекю, коптильня из газового балона своими руками
Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

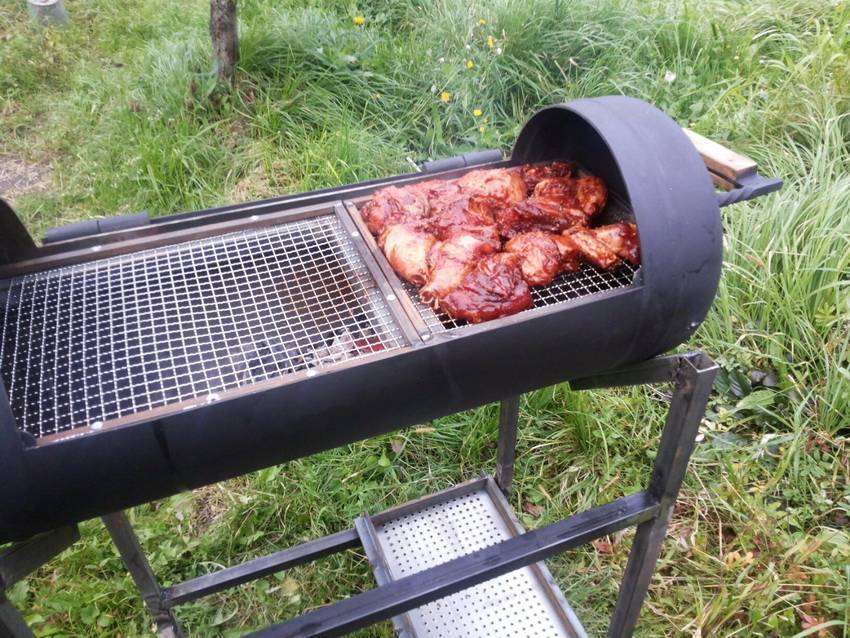

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.
В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.
Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.
Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.
Плюсы и минусы использования баллонов для барбекю
Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:
- прочность;
- небольшие размеры;
- мобильность;
- универсальность;
- доступность для обработки.
Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.
Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.
При создании надежной конструкции из такого металла необходима качественная сварка.
В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.
Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:
- взрывоопасность в начале изготовления;
- внушительный вес баллона;
- необходимость сварочных работ;
- трудности в обработке из-за толстых стенок;
- дополнительные усилия для транспортировки.
Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.
Как сделать мангал своими руками из баллона: последовательность действий
На основании выполненной разметки производится резка изделия. Детально изучить процесс можно на видео «Мангал из газового баллона своими руками». Для этого рекомендуется воспользоваться болгаркой или газорезкой. Распил следует начинать от середины и двигаться по направлению к одному из краев. Диск болгарки нужно держать перпендикулярно баллону. Поскольку изделие имеет большую толщину стенок и процесс распила происходит с большой интенсивностью, во избежание преждевременного сгорания диска рекомендуется выполнять резку в некоторых местах не до конца. Такие участки можно впоследствии перекусить с помощью зубила.
Статья по теме:
Разрезая баллон, необходимо на 3 см не доходить до круговых швов. Выполнив разрез по одной линии, следует приварить петли. Если отрезать крышку полностью, действие будет выполнить сложнее, поскольку крышку придется фиксировать на одинаковом расстоянии, что одному будет сделать неудобно.
Для обеспечения вентиляции в баллоне делают специальное отверстие
Для крепления петель следует очистить и отшлифовать посадочные места. Элементы фиксируются заклепками и привариваются. Далее приступают к установке крепежей. После чего завершается резка баллона по линиям. В таком случае крышка будет поворачиваться, но не падать. Воду из баллона на данном этапе можно слить. Выполнять это рекомендуется вдали от жилых территорий, поскольку метан имеет резкий запах, который держится несколько дней.
При изготовлении съемной крышки следует побеспокоиться, чтобы она не провалилась вовнутрь. Для этого к поперечным краям изделия привариваются металлические планки.
Чтобы крышка в открытом положении не выламывала петли, откидываясь назад, по линии разреза требуется приварить кусок уголка между петлями. Ширина его может быть 3-4 см. Такие упоры выполняются с обеих сторон крышки – слева и справа. Посредством разгибания уголков регулируется расстояние, необходимое для открывания крышки. Оно выбирается таким образом, чтобы при закрывании данного элемента не нужно было наклоняться вперед, чтобы достать ручку.
Для удобства использования к мангалу привариваются ручки
Как сделать мангал из газового баллона: ручки и отверстия для доступа кислорода
Следующим этапом является приваривание ручки. Она может иметь любой вид и быть выполнена из различного подручного материала, устойчивого к жару. Самым примитивным вариантом является приваривание куска вогнутой арматуры соответствующим образом. В этом случае желательно прикрепить к ней кусочек дерева, чтобы можно было браться за ручку. Такая деталь может присоединяться к изделию с помощью болтов.
Чтобы крышка не проваливалась вовнутрь, необходимо приварить изнутри к вырезу по всему периметру изделия металлическую полосу толщиной 2-3 мм и шириной 3-3,5 см. По ранее нанесенным меткам для отверстий под шампуры просверливаются дырки диаметром не менее 1 см. С другой стороны изделия (напротив каждой из дырок) к приваренной пластине выполняются пропилы, необходимые для установки шампуров.
Следующим этапом является выполнение прорезей для поступления воздуха к донной части изделия. Это необходимо сделать, поскольку конструкция сооружения закрыта. А это значит, что угли и дрова будут гореть в ней плохо без доступа кислорода. Для этого мангал следует перевернуть вверх дном. От шва откладывается по 10 см в обе стороны. От получившихся линий отмеряется расстояние 10-12 см. Таким образом, получаются продольные полосы заданной ширины. Поперек полосы выполняются прорези через каждые 5-7 см для поступления воздуха. Полосы можно заменить отверстиями, но их потребуется большое количество, что займет достаточно много времени.
Готовое изделие можно установить в любом удобном месте и использовать по назначению
В дне баллона делать отверстия не рекомендуется. Во-первых, заводской шов не следует трогать – это может привести к понижению жесткости конструкции. Во-вторых, на дне любые отверстия засоряются жиром, перемешанным с пеплом и золой. В дальнейшем такая смесь может забить отверстия и ухудшить поступление воздуха.
Завершающим этапом является срезание крана и заваривание полученного отверстия. Также в этом месте можно предусмотреть металлическую трубу для вывода дыма и проветривания мангала в закрытом состоянии. Мангал готов, осталось приделать к нему ножки. Детально увидеть все этапы можно на подборке фото «Как сварить мангал».
Изготовление самодельной коптилки
Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.
Для копчения нужно иметь не одну, а две или более камер.
- В первой камере располагается продукт, который предстоит коптить.
- Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
- Сначала разжигают щепу, а потом прикрывают доступ воздуха.
- В результате начинается тление щепы.
- Дым по трубе перемещается в камеру с продуктами.
- Продукт окуривается дымом, приобретает соответствующий вид и цвет.
Различают горячее и холодное копчение.
- При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
- Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.
Как сделать коптильню в домашних условиях?
В следующем проекте выполняется изготовление нескольких рабочих устройств:
- Мангал для жарки шашлыков, колбасок и других изделий на огне.
- Печь для варки пищи.
- Печь может использоваться для получения дыма.
- Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.
| Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм. | |
| В дальнейшем выполняется сварка уголков на передней стенке. | |
| Готовая стенка имеет вид. | |
| Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля. | |
| Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах. | |
| Печь в сборе собирается на сварке. | |
| Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва. | |
| Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи. | |
| Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными. | |
| Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона. | |
| Сваривая ножки между собой создают готовую опору под мангал. | |
| Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться. | |
| Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании. | |
| С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров. | |
| Дымовые трубы монтируются на стене. | |
| Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа. | |
| Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру. | |
| В мангале монтируют специальный поддув. Для него используется перфорированная труба. | |
| Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры. | |
| Свинчивая отрезки труб, получают сборочное изделие. | |
| По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм. | |
| Теперь внутрь будет поступать воздух и поддерживать горение. | |
| Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты. |
Видео: коптильня из газового баллона своими руками.
Опасности
При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:
- Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
- Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
- Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.
Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.
Места под шампура и гриль-сетки для барбекю
Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.
Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.
Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.
Чертежи и расчеты
Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:
- поддувальных отверстий;
- ножек;
- трубы для вывода дыма;
- вырезов для шампуров;
- петель;
- уголка;
- ручки;
- полочки для дров;
- подставка под баллон.
После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.
Меры предосторожности
При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву. Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ
Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ
Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.
Этапы изготовления
Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.

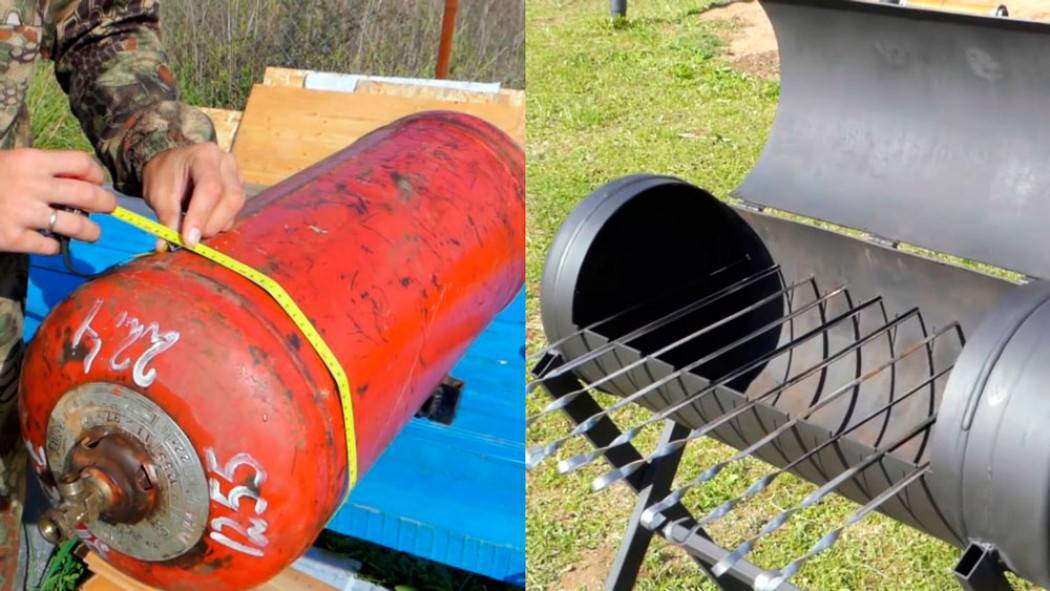

Разметка емкости в 50 литров стандартный диаметр, которой 96 см:
- положить баллон на бок;
- от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
- с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
- оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
- последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.
Распиливание и сборка:
- распилить баллон пополам по первой линии при помощи «болгарки»;
- приварить или закрепить при помощи болтов один край крышки;
- только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
- приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
- с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
- для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
- на первой продольной линии сделать выемки по разметкам при помощи болгарки;
- на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
- сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);
на месте бывшего вентиля приварить трубу.
Монтаж ножек.
Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.
Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.
Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.
Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.
Установка ручки.
Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.
Конструкция мангала из баллона
Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:
- поворотная крышка, для ее изготовления будет использована часть обечайки;
- для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;
- петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
- края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
- для отвода продуктов горения необходимо приварить патрубок с коленом;
- все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
- под самим баллоном целесообразно разместить полочку для твердого топлива;
- чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.
Эскизный чертеж будущего мангала
В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.
Основные резы заготовки перед началом сварочных работ
Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.
Креативная конструкция садового мангала из баллона
Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.
Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.
Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.
Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме
Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.
Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.
Чертеж коптильни из двух газовых баллонов
Реальное исполнение коптильни
