Что такое угольные котлы отопления

Правила эксплуатации

Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)

Профилактика перегрева

Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.

Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.

Вывод отработанных газов

Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.

Пеллетные котлы

Котлы, работающие на пеллетах сложно отнести к какому-то классу, потому о них обычно говорят отдельно. Топливо для этого типа котлов — небольших размеров гранулы из спрессованных опилок. Для хранения пеллет возле котла делают бункер. Его размер определяет время автономной работы оборудования. При достаточном количестве места бункер можно сделать на несколько тонн топлива. Минимальный размер — на пару ведер, чего хватает на день работы.

Котел на пеллетах

Пеллетный отопительный котле оснащен специальной горелкой. Пеллеты из бункера автоматически подаются в зону горения, где сгорают практически без остатка. Нормального качества гранулы дают всего 3-5% золы. Потому чистка требуется редко — раз в неделю или даже раз в несколько недель. Оборудование полностью автоматизировано, при достаточном запасе топлива можно не наведаться неделями.

Но и тут не обошлось без недостатков. Первый — высокая цена на оборудование. Второй — требовательность к качеству пеллет. Они должны иметь малую зольность, хорошую теплотворную способность, не должны ломаться и крошиться. В остальном пеллетный котел для отопления частного дома — хороший выбор. Его плюс еще в том, что используются отходы деревообрабатывающей промышленности.

Конструкция бункера-дозатора для угля

Емкость представляет собой стальную коробку с фланцем для соединения с питателем.

Внутри установлены:

• дробилка;
• разрыхлитель топлива (предотвращает заклинивание механизма крупными слежавшимися комками).

Выпускаются бункеры, не требующие присоединения к питателю. Изделие располагается над горелкой и представляет собой горизонтально вращающийся барабан с прямоугольным отверстием в стенке. С каждым оборотом порция угля равномерным слоем высыпается на колосниковую решетку.

У данного решения есть два недостатка:

• опасность воспламенения горючего в бункере;
• отсутствие возможности загружать топливо вручную (необходимость возникает при перебоях с электричеством).

Владельцу такого прибора рекомендуется обзавестись маломощным дизельным генератором для резервного питания.

Выбор места установки

Котел размещают в отдельном помещении.

Место установки должно соответствовать таким условиям:

1. Минимальное расстояние от прибора до стены — 50 см.
2. Пол выполнен из негорючего материала (керамической плитки, бетона).
3. Под агрегат мощностью свыше 50 кВт на грунте возводят отдельный фундамент, не связанный с конструкциями здания и стяжкой.

Деревянный пол защищают настилом из жести на несгораемой теплоизолирующей подложке. Рекомендуется использовать в этом качестве базальтовый картон — материал недорогой и экологически безопасный. Ранее применяемый асбест признан канцерогеном.

По бокам и сзади настил выступает за пределы котла на 50 см, со стороны топочной дверцы — на 1 м.

Если отопитель установлен возле деревянной стены, ее тоже защищают жестяным экраном с подложкой или покрывают вермикулитовой штукатуркой.

Основные преимущества

Несколько десятилетий назад печь была единственным вариантом отопления частного дома при условии невозможности подключения к централизованной линии подачи газа. Сегодня угольные котлы длительного горения вытеснили ее, поскольку обладают множеством преимуществ:

• имеют меньшие габариты по сравнению с русской печью;
• могут устанавливаться в любом удобном месте, поскольку предполагают монтирование радиаторов и труб по всему дому;
• в отличие от печи, которая даже при наличии грубы не может одинаково прогреть весь дом, обеспечивают равномерное отапливание всех комнат;
• при отсутствии угля можно использовать другой вид твердого топлива;
• умеренный расход топлива за счет правильной подачи воздуха и медленного тления;
• отсутствие необходимости прерывать работу приспособления с целью чистки от золы и других остатков угля;
• минимальное вмешательство в работу котла;
• простота обслуживания.

• имеют меньшие габариты по сравнению с русской печью;
• могут устанавливаться в любом удобном месте, поскольку предполагают монтирование радиаторов и труб по всему дому;
• в отличие от печи, которая даже при наличии грубы не может одинаково прогреть весь дом, обеспечивают равномерное отапливание всех комнат;
• при отсутствии угля можно использовать другой вид твердого топлива;
• умеренный расход топлива за счет правильной подачи воздуха и медленного тления;
• отсутствие необходимости прерывать работу приспособления с целью чистки от золы и других остатков угля;
• минимальное вмешательство в работу котла;
• простота обслуживания.

Помимо этого, при производстве котлов используются современные и качественные материалы, что продлевает период эксплуатации. Выпускаются также модели, не нуждающиеся в электричестве. Это позволяет им бесперебойно работать в любых условиях. Существенный плюс, влияющий на экологическую ситуацию планеты, заключается в том, что угольные запасы возобновляемы, поэтому человечество на протяжении многих лет будет обеспечено топливом.

Особенности установки и выбор места

Монтировать угольный котел для отопления частного дома нужно в отдельном помещении. Причем комната должна быть достаточно просторной и с хорошей вентиляцией. В котельной обязательно используются негорючие отделочные материалы. Часто под тяжелый аппарат приходится делать дополнительное основание из бетона.

Работы по установке агрегата выполняют профессионалы. Нужно не просто поставить котел, но и сделать его обвязку с системами отопления и вентиляции. Одновременно монтируется различное вспомогательное оборудование – вентилятор, клапаны, датчики, фильтр очистки воды, расширительный бак. После установки обязательно делается пробный пуск.

В последнее время все большей популярностью пользуются комбинированные агрегаты. В качестве примера можно привести газоугольный котел, который отличается более высоким КПД и автономностью.

Возможно вас заинтересует информация о том, что представляет собой котел ДКВр и где он используется.

Преимущества и недостатки оборудования

Использование котла для отопления углем в частном доме сопровождается несколькими положительными моментами:

• легкость обслуживания;
• высокая эффективность;
• бесперебойная работа в течение полного сезона;
• возможность совмещения с древесным сырьем;
• автоматизация процессов;
• предусмотренный тлеющий режим работы;
• экономичность.

Слабые стороны оборудования:

• котельная должна быть вентилируемой – это обязательное условие пожарной безопасности;
• необходимость в обустройстве технически сложного дымохода;
• нужно оборудовать сухое место для хранения угля.

Отопительная система обычно функционирует вместе с дымососом и вентилятором, это достаточно энергоемкие механизмы.

Устроение и этапы сгорания

Твердотопливный котел представляет собой устройство, собранное в стальном корпусе и состоящее из следующих узлов:

• теплообменник (змеевик);
• прочистной люк и топочная камера, оснащенная дверцей;
• колосники (решетка);
• терморегулятор.

Принцип работы заключается в сжигании топлива: сначала оно подсушивается, затем окисляется и выделяется древесный газ, все дожигается, превращаясь в золу. Попадая в камеру, топливо распределяется на колосниках, которые располагаются наклонно.

Вся влага, которая есть в топливе, испаряется в процессе взаимодействия с футеровкой камеры и от энергии горения. Все горение проводится принудительным поддувом. Дожиг происходит в топке при температуре в 95С в той части, куда поступает воздух из прослойки между облицовкой и футеровкой.

После сгорания теплообменник передает энергию теплоносителю. Теплообменник представляет собой нехитрое устройство — это бочка, сосуд, сквозь который идут трубы: горячий воздух проходит через трубы и нагревает воду внутри бочки. Вода движется в теплоносителе автоматически при помощи насоса. Для регулирования объема теплоносителя используются впускной и выпускной коллектор с датчиком температуры.

Принцип работы угольных котлов для отопления

Угольный котёл состоит из цельного корпуса и облицовочных панелей. Для уменьшения теплопотерь, между корпусом и панелями находится теплоизолирующий материал.

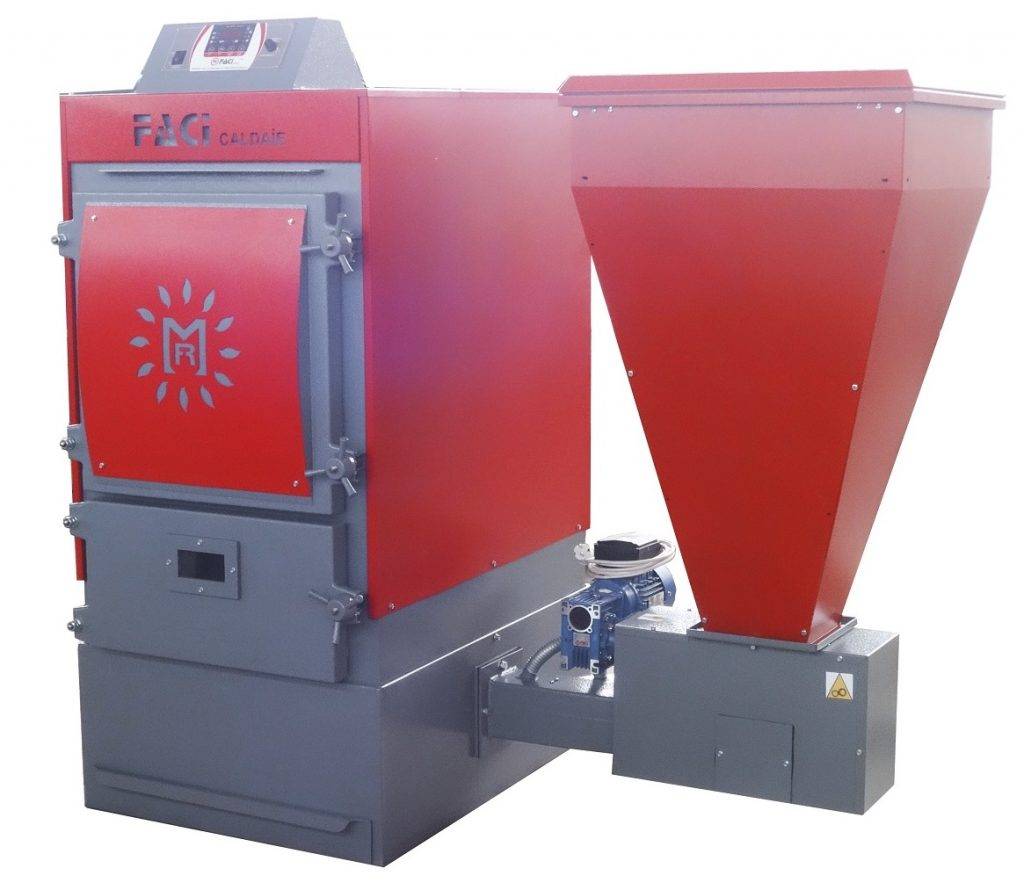

Фото 1. Угольный котёл для отопления с автоматической загрузкой. Сбоку располагается бункер, в котором находится уголь.

Спереди расположены три камеры. Каждая обладает крышкой, конструкция которой предотвращает попадание дыма в помещение. Нижняя камера служит для сбора золы. Внизу, на задней панели, расположено регулируемое отверстие, для принудительной или природной тяги.

В центральный отсек (камеру сгорания) загружается уголь. Нижний и центральный отсеки разделены колосниковой решёткой, что способствует прямому току воздуха и удалению отходов. В процессе горения тёплый воздух поднимается в верхнюю камеру и нагревает теплообменник. Нагретая вода из теплообменника по трубам поступает в систему отопления и ГВС. Температура выставляется за счёт цепочного регулятора тяги или электроники.

Угольные котлы разделены на два больших вида: с ручной или автоматической загрузкой топлива. Нагреватели первой группы требуют постоянной, 4—6 раз в сутки, подпитки углем. Не способны поддерживать равномерную температуру теплоносителя во время работы.

Котлы второй группы обладают дополнительным топливным бункером и автоматической системой подачи. После одной загрузки работают до 7 дней. Благодаря автоматической подаче топлива, постоянно сохраняют заданную температуру воды в системе. Угольные котлы также делятся по способу горения.

Фото 2. Схема устройства отопительного котла на угле. Стрелками указаны его главные части.

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

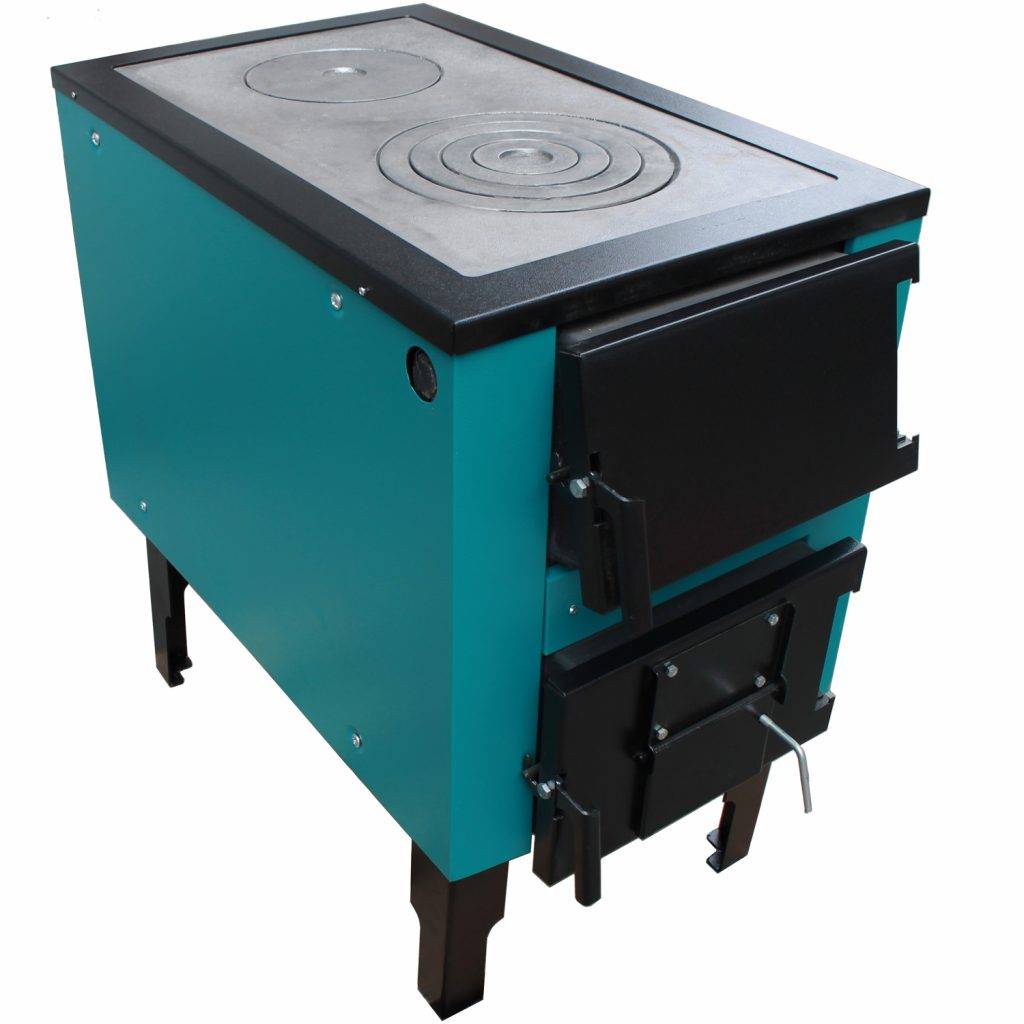

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Как выбрать

При выборе определенного модели угольного котла для жилого дома следует учесть несколько факторов: тепловую мощность и размер отапливаемой площади, тип горения, тип теплообменного аппарата — чугунный или стальной, энергонезависимость, безопасность, КПД, вес агрегата и его цену.

Прямого длительного горения или пиролизный

Для того чтобы сравнить котлоагрегаты по типу горения: длительного горения или пиролизный, сравнивают основные параметры работы угольных котлов:

• КПД: Длительного горения — от 75 до 85%, пиролизный — от 85 до 92%.
• Возможность автономной работы: длительного горения — есть, пиролизный — есть.
• Энергонезависимость: длительного горения — есть, пиролизный — есть.
• Допустимая влажность топлива: длительного горения — от 30%, пиролизный — до 15%.
• Допустимая фракция: длительного горения — до 50 мм, пиролизный — от 25 мм.

Таким образом, сегодня, возможно, сделать основной вывод — наиболее эффективнее сжечь топливо, чем в автоматическом пиролизном твердотопливном котле на угле и дровах, просто не возможно.

Материал теплообменника

• Сталь – сравнительно легкий металл, который способен выдержать перепады по давлению и температуре. К его недостаткам относят подверженность коррозийным процессам и прогоранию в зоне максимальных температур.
• Чугун — самый долговечный материал, применяются во всех мощных агрегатах. Тем не менее, он плохо выдерживает удары и температурные перепады. Кроме того, в случае образования свищей в стенках, их заварить не получится, как в стальных изделиях.

Современные котлы, используя позитивные качества обоих металлов, выпускаются в стальном корпусе и с чугунной топочной камерой.

Одноконтурный или двухконтурный

Одноконтурный или двухконтурный выпускаются, или только для отопления, как в первом варианте, или, соответственно, для отопления и ГВС — во втором.

При этом двухконтурные котлы работают по принципу, переключения горячих дымовых газов на контур ГВС, при открытии вентиля на смесителе. Угольные агрегаты обладают довольно ярко выраженной низкой инерционностью, поэтому обеспечить регулирование греющей среды между контурами практически возможно только в пиролизных устройствах.

Поэтому для многих вариантов угольных котлов, остается предпочтительная схема горячего водоснабжения, организованная через дополнительно установленный бойлер косвенного нагрева. В этом случае существенно повышается эффективность работы системы теплоснабжения, за счет снижения температуры уходящего газа.

Минимально необходимая мощность и отапливаемая площадь

Для того чтобы определить приблизительную тепловую мощность, используют практическую формулу зависимости ее от отапливаемой площади помещения:

Мк = Пд х 0.1
где:

• Мк — расчетная мощность котла, кВт;
• Пд — площадь дома, м2.
• 0.1 – удельный показатель мощности на 1 м2 площади (Вт/м2).

Такой расчёт не учитывает еще много важных параметров дома, например, таких, как уровень теплоизоляции, площадь остекления, конструкция кровли и климатический район проживания.

Данные расчеты являются сложными и могут быть выполнены только специальными проектными организациями или с применением программных комплексов.

Еще одно отличие для угольных котлов в данной методике расчета, которое нужно будет учитывать при подборе оборудования. Мощность по формуле учитывает теплотворность стандартного угля, которая в реальности намного хуже, поэтому делают поправку в размере 20 % для точного определения расхода угля в твердотопливном котле.

Коэффициент полезного действия

КПД — представляет соотношение объема израсходованного топлива к объему тепловой энергии, выработанного угольным котлом. Это самый важный показатель эффективности работы оборудования и использовании топлива.

Он зависит от тепловой схемы и применения инновационных технологий в конструкции котла. В странах ЕС в связи с жесткими требованиями по защите окружающей среды, не допускается установка новых устройств с КПД ниже 90%. Высокотехнологичные конденсатные бытовые котлы сегодня работают с КПД 100-105 %.

Какой уголь подходит для отопления автоматических угольных котлов

Используется фракционное горючее сорта «Эко-горошек». Размер зерна определяется конструкцией питателя и приводится в паспорте изделия. В большинстве случаев он составляет 5-50 мм. Целесообразно применять фракции не более 25 мм, поскольку крупные куски прогорают не полностью.

Требования к качеству угля зависят от типа горелки.

Их два:

1. Ретортная.
2. АКМ.

Первый вариант рассчитан на чистое топливо, не содержащее штыба (угольной крошки размером менее 5 мм). Его получают путем просеивания на сортировочных ситах, фасуют в мешки и продают по относительно высокой стоимости.

Второй тип к качеству горючего неприхотлив. Допускается доля штыба до 60%. Такое топливо получают из дешевой разносортицы с помощью встроенной дробилки. При этом образуется большое количество пыли, что является существенным недостатком.
