Сравнительная таблица
Внутрипольный конвектор – это в первую очередь отопительный прибор и нет никаких сомнений, что самым важным аспектом при выборе конвекторов является его тепломощность.
Специально для вашего удобства мы сделали сравнительную таблицу по теплощности внутрипольных конвекторов разных торговых марок.
Естественная конвекция
| Производитель | Модель | Ширина | Глубина | Длина | Теплоотдача(70С) | Стоимость | Решетка |
| Varmann | N 230.90.1000 | 230 | 90 | 1000 | 208 Вт | 16 134 руб. | + |
| Itermic | ITT 250.90.1000 | 250 | 90 | 1000 | 202 Вт | 9 260 руб. | – |
| Техно | КВЗ 250.85.1000 | 250 | 85 | 1000 | 232 Вт | 6 596 руб. | – |
| Polvax | KE 230.78.1000 | 230 | 78 | 1000 | 241 Вт | 12 150 руб. | – |
| Carrera | С230.90.1000 | 230 | 90 | 1000 | 253 Вт | 13 500 руб. | – |
| Klima | ТК 200.70.1000 | 200 | 70 | 1000 | 175 Вт | 17 775 руб. | – |
| Verano | VK15 230.90.1000 | 230 | 90 | 1000 | 188 Вт | 18 375 руб. | – |
| Minib | Coil P-80/243.1000 | 243 | 80 | 1000 | 183 Вт | 22 500 руб. | – |
| Kermi | KRN 91 210.1000 | 210 | 91 | 1000 | 205 Вт | 20 150 руб. | – |
| Eva | KTT 80/258.1000 | 258 | 88 | 1000 | 167 Вт | 17 152 руб. | + |
| Mohlenhoff | WSK 260.90.1000 | 260 | 90 | 1000 | 167 Вт | 26 400 руб. | – |
| Jaga | Jaga Mini Canal | 260 | 90 | 1100 | 237 Вт | 21 700 руб. | + |
Принудительная конвекция
| Производитель | Модель | Ширина | Глубина | Длина | Теплоотдача(70С) | Стоимость | Решетка |
| Varmann | Q 230.90.1000 | 230 | 75 | 1000 | 963 Вт | 28 470 руб. | + |
| Itermic | ITTB 250.90.1000 | 250 | 90 | 1000 | 504 Вт | 14 370 руб. | – |
| Техно | КВЗВ 250.85.1000 | 250 | 85 | 1000 | 536 Вт | 11 248 руб. | – |
| Polvax | KEV 230.78.1000 | 230 | 78 | 1000 | 907 Вт | 20 700 руб. | – |
| Carrera | СV 300.90.1000 | 300 | 90 | 1000 | 904 Вт | 19 500 руб. | – |
| Klima | ТКV 200.80.1000 | 200 | 80 | 1000 | 525 Вт | 37 800 руб. | – |
| Verano | VKN5 280.75.1150 | 280 | 75 | 1150 | 2262 Вт | 52 560 руб. | – |
| Minib | Coil TO85/243.1000 | 243 | 80 | 1000 | 936 Вт | 64 275 руб. | – |
| Kermi | KRN 81 210.1250 | 210 | 110 | 1250 | 1871 Вт | 47 628 руб. | – |
| Eva | KB 80/258.1000 | 258 | 88 | 1000 | 1124 Вт | 34 094 руб. | + |
| Mohlenhoff | QSK 260.110.1250 | 260 | 110 | 1250 | 1946 Вт | 49 708 руб. | – |
| Jaga | Jaga Clima Canal | 180 | 85 | 1080 | 2075 Вт | 80 478 руб. | + |
Определение мощности радиаторов, исходя из объёма помещения
Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:
- в панельных зданиях – 0,041 кВт;
- в кирпичных – 0,034 кВт.
Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).
Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.
Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:
- 1 наружная стена – 1,1;
- 2 наружные стены и 1 окно – 1,2;
- 2 наружные стены и 2 окна – 1,3;
- окна «смотрят» в сторону севера – 1,1.
Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.
К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.
Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.
Пересчет мощности панельных радиаторов в зависимости от температурного режима
Но значения в данной таблице справедливы для системы с параметрами 75/65/20 (температура подачи 70оС, обратки 65оС, в помещении поддерживается 20оС). По этим значениям рассчитывается дельта температур: (75+65)/2-20=50оС.
Если параметры вашей системы другие, необходим перерасчет. Для подобных случаев в «Керми» составили таблицу с корректирующими коэффициентами.
Таблица пересчета в зависимости от температур системы отопления (кликните для увеличения размера)
Пусть предполагается низкотемпературная система с параметрами 60/50/22 (температура подачи 60оС, обратки 50оС, в помещении поддерживается 22оС). Считаем дельту температур: (60+50)/2-22=33оС. Находим в таблице строку с температурой проводимой воды, потом с температурой отводимой воды и доходим до значения температуры в помещении (22оС в нашем случае). В этой клетке стоит коэффициент 1,73 (отмечен зеленым цветом).
На него умножаем рассчитанное количество теплопотерь для нашего помещения: 2150Вт*1,73=3719,5Вт. Теперь ищем подходящие варианты в таблице мощностей для этого случая (отмечены зеленым). Выбор скромнее, но и радиаторы требуются гораздо мощнее.
Вот вся методика определения мощности панельных радиаторов. По ней вы сможете подобрать стальные панельные батареи для любой комнаты и любой системы.
Возможно, вам будет интересно почитать о том, как рассчитать мощность котла и о том, как определить диаметр труб для отопления.
Преимущества радиаторов с нижней подводкой
Все модели керми имеют современный и компактный внешний вид. Помимо эстетических свойств есть и другие важные преимущества:
- наличие блока, отключающего радиатор в одном помещении и не затрагивающего остальные комнаты в доме;
- нижнее подключение применяется в панельных и трубчатых моделях;
- легкий монтаж и простота эксплуатации изделия, возможность спрятать трубы и провода под полом;
- такие радиаторы могут устанавливаться в любой отопительной системе, вариации мощностей и конструкций;
- наличие терморегулятора и термостатического вентиля.
https://youtube.com/watch?v=otVXrHAX2EE
Модели Kermi FTV 33
По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.
Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.
Характеристики
Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:
- прочная сталь с углеводородом дает прочность и долговечность;
- хорошая отдача тепла;
- наличие двух труб отопления: подающей и отводящей;
- максимальное количество греющих панелей на рынке обогревателей;
- внешний П-образный вид;
- высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.
Стоимость
Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:
- модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
- обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
- радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.
Особенности
Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.
До внедрения новой технологии Therm X2 радиаторы известного бренда Kermi FTV имели маркировку FKV. Благодаря этой инновации достигается существенная экономия энергоносителя и повышается эффективность отопительного прибора.
Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки
Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.
Т-образная трубка
Шаг 1. На трубку надевается резьбозажимное соединение.
Надевается резьбозажимное соединение
Шаг 2. После этого трубка развальцовывается.
Развальцовка Т-образной трубки
Шаг 3. Далее можно приступать непосредственно к монтажу трубок.
Монтаж трубок
Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.
Отопительный прибор подключен с помощью Т-образных трубок
Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.
Декоративная накладка
Пример использования декоративных накладок
Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.
Присоединительный набор
Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.
Направляющие
Кольцо для фиксации трубы
Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.
Кольцо надевается на трубу
Труба фиксируется с помощью кольца
Вставляется фиксатор
Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.
Обрезка трубы
Надевается резьбозажимное соединение
Монтаж к радиатору отопления
Устанавливаются декоративные накладки, предварительно обрезанные по размеру.
Отмечается место среза
Установка декоративных накладок
С помощью данного элемента две части соединяются между собой.
Этот элемент необходим для соединения двух частей
Соединение двух частей
Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.
Комплект крепится к перекрытию
Монтажные работы закончены
Плюсы и минусы последовательного подключения батарей
Плюсы последовательного подключения:
- низкая стоимость расходного материала;
- допускается использование любых видов радиаторов;
- при необходимости трубопровод ;
- охват приборами отопления всего периметра комнаты;
- лёгкий монтаж;
- небольшое количество расходуемого материала.
Минусы:
- сложное проектирование процесса;
- высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
- при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
- при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.
Модели Kermi FTV 11
Радиаторы с нижним подключением такого типа универсальные в дизайне и отличные по качеству, но подходят для небольших помещений. Батареи обеспечивают тепло конвекционным элементом и всего одной панелью. Данный вид отопительного оборудования обладает следующими свойствами:
- высокопрочная углеродистая сталь имеет мощную теплоотдачу;
- наличие гофрированной панели обеспечивает рассеивание тепла по всему периметру;
- рабочее давление – 10 бар;
- нижнее подключение через две внешних трубы.
Стоимость
Цена обогревателей зависит от индивидуальных особенностей каждой модели. На стоимость влияют высота, ширина, емкость, теплоотдача. Чем выше показатели, тем больше стоимость. Несколько примеров:
- радиаторы отопления высотой 300 мм, шириной 400 мм, теплоотдачей 298 Вт и емкость 0,72 л стоят 2500 руб;
- обогреватели 600х1200 мм с теплоотдачей 1615 Вт и емкостью 3,78 л стоят 5000 руб;
- радиатор керми 900х3000 мм с теплоотдачей 5778 Вт и емкостью 13,5 л в среднем стоят 13000 руб.
Минимальная стоимость оборудования отопления составляет 2500 руб., максимальная может доходить до 21 000 руб.
Особенности
В отличие от стандартных обогревателей, имеющих давление 8,7 бар, радиаторы керми поддерживают давление в 10 бар. Все модели демонстрируют высокий коэффициент теплоотдачи и низкий поглощения энергии.
В чем преимущества оборудования Керми перед конкурентами
Производитель марки Керми известен проектированием и внедрением энергосберегающих систем отопления, удобных в монтаже и последующей эксплуатации. Это позволило создать батареи, имеющие несколько весомых преимуществ.
Эксплуатационные и технические характеристики
Некоторые модели батарей имеют классические типоразмеры и габариты, что дает возможность быстрой замены узлов системы отопления, в случае необходимости. Существует огромный выбор радиаторов с самыми разными монтажными параметрами: межосевыми расстояниями, глубиной панели отопления и высотой радиатора.
Модификации предназначены на открытую и закрытую систему отопления, однотрубную и двухтрубную схему обогрева. В радиаторы Керми можно заливать как водяной теплоноситель, так и специальный антифриз.
Для влажного помещения подойдут специальные декоративные полотенцесушители, изготовленные из нержавеющей стали.
Одной из первых компания предложила использовать двойной принцип обогрева. Полотенцесушители некоторых модификаций имеют встроенный электрический ТЭН. При отсутствии нагрева с помощью теплоносителя, можно подключить устройство к электросети и отапливать ванну электричеством.
Небольшой вес конструкции радиаторов обеспечивает надежное крепление к стене с помощью обычного анкерного соединения. Низкое гидравлическое сопротивление позволяет выполнить подключение двух радиаторов последовательно, без установки удлинителя потока. Компания разработала систему X-link, при которой полотенцесушитель крепится сверху панели отопления.
Длительный срок службы
Производитель дает гарантию на 10 лет безупречной службы батареи, отсутствия протечек и равномерный прогрев панели. На самом деле, срок службы изделия составит 15-20 лет.
Легкий монтаж
Преимущества стальных панельных радиаторов отопления Керми заключаются в тщательно продуманной конструкции и уникальному заводскому производству. Конвейерная система сборки легко перестраивается под необходимые условия. В результате на заводах компании создаются батареи, не только стандартных типоразмеров, но и по индивидуальным размерам заказчика.
Принцип работы
Принцип работы данного обогревательного прибора прост. Холодный воздух тяжелее горячего и скапливается внизу. Теплый воздух, соответственно, легче и стремится наверх. В конвекторе имеются два отверстия — снизу и сверху. Холодный воздух попадает в нижнее отверстие, там нагревается при помощи тэна и набрав температуру начинает подниматься, выходя через верхнюю щель.
Конструкция прибора тоже проста. Внутри корпуса расположен нагревательный элемент. Температура нагрева задается термостатом, регулятор которого расположен снаружи. Работает техника от сети. Конвекторы чаще всего выполняются из металла толщиной в 0,8 мм.
Технические характеристики радиаторов Керми
Радиаторы отопления Kermi производятся в Германии. Сразу становится ясно, что мы имеем дело с качественной немецкой продукцией – другого у них просто не бывает. Начав свою деятельность в 1967-ом году, компания Kermi добилась блестящих результатов и стала одним из лидеров отопительного рынка
. По состоянию на 2016-ый год она выпускает следующие линейки радиаторов:
- Профильные;
- Гладкие;
- Радиаторы серии Line.
Типы и размеры панельных радиаторов немецкого производителя отопительных приборов Kermi
Технические характеристики радиаторов Керми включают в себя следующие параметры – высота, длина, глубина, количество рядов и количество рядов конвективного оребрения. На рынке представлены следующие типы радиаторов, обозначаемые числовыми индексами.
- Тип 10 – это однорядные устройства без конвективного оребрения.
- Тип 11 – однорядные радиаторы с одним рядом оребрения.
- Тип 12- двухрядные батареи Керми с одним рядом оребрения.
- Тип 22 – двухрядные радиаторы с двумя рядами оребрения.
- Тип 33 – трехрядные батареи с тремя рядами оребрения.
В зависимости от типа меняется глубина радиаторов. Например, однорядные модели therm-x2 Profil-V обладают глубиной 61 мм, двухрядные 100 мм, а трехрядные – 155 мм
Если нужны невысокие батареи, следует обратить внимание на профильные модели высотой 200 мм. Также в продаже имеются вертикальные радиаторные панели Verteo Profil, обладающие превосходным внешним видом и довольно большой высотой. В список важных технических характеристик следует включить тип подключения
Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением
В список важных технических характеристик следует включить тип подключения. Индекс V – это батареи с нижним подключением, индекс K – батареи с боковым подключением.
Профильные радиаторы отопления Керми – это линейка, включающая в себя компактные модели высотой от 200 мм. К ним относятся модельные ряды therm-x2 Profil-V, therm-x2 Profil-K и Verteo Profil. Сегмент гладких радиаторов включает в себя модельные ряды therm-x2 Plan-V, therm-x2 Plan-K, Verteo Plan, therm-x2 Plan-K для замены (предназначены для быстрой и безболезненной замены старых батарей без переделки отопительной системы) и therm-x2 Plan-V гигиенический (для использования в помещениях, к которым предъявляются жесткие гигиенические требования). Для всех этих линеек характерен гладкий дизайн.
Радиаторы Kermi серии Line отличаются привлекательным дизайном. Они способны вписаться в любой интерьер.
Батареи Kermi серии Line обладают привлекательным дизайном передней панели – они способны вписываться в любые интерьеры
. Серия включает в себя линейки therm-x2 Line-K, therm-x2 Line-V, therm-x2 Line-Hygiene, Verteo-Line и therm-x2 Line-K для замены (для ремонта и модернизации старых отопительных систем).
Что означает therm-x2 в названии линеек? Это энергосберегающая технология, применяемая в разработке радиаторов отопления Kermi. Благодаря этой технологии сокращается время нагрева и достигается повышение эффективности отопительной системы. Поступающая в батареи вода проходит сначала через переднюю панель, и только потом переходит в задние. Такая конструкция обеспечивает быструю подачу тепла в помещения. Сегодня технология therm-x2 используется во всех батареях Kermi.
Расчет мощности
Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт. Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.
Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.
Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:
- величина тепловых потерь в квартире;
- параметры жидкого носителя;
- предполагаемая комнатная средняя температура.
При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.
После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.
Electrolux ECH/AG2-1500 T
ТОП-12 Лучших счетчиков электроэнергии для квартиры или частного дома: однофазные и трехфазные, однотарифные и многотарифные

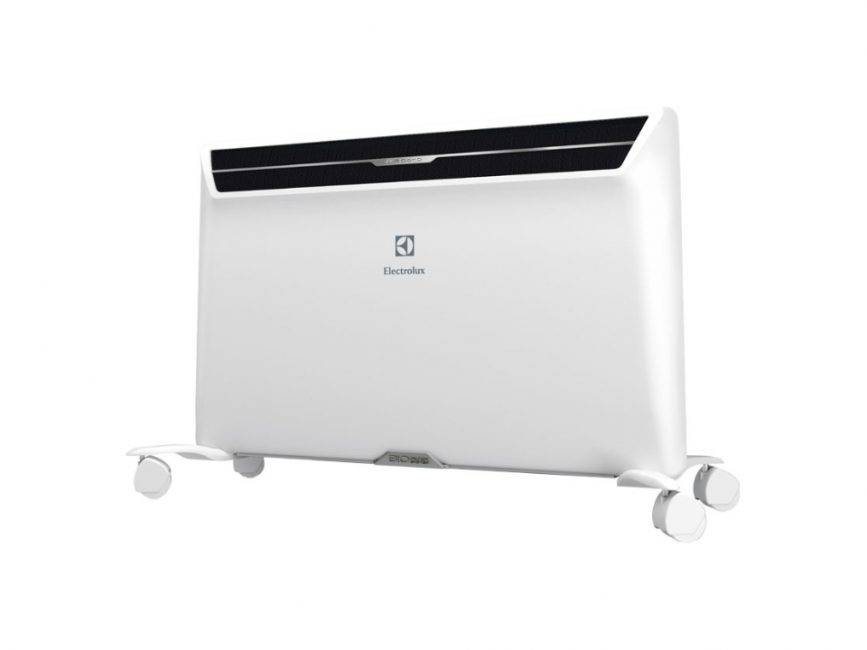

Electrolux ECH/AG2-1500 T
Electrolux ECH/AG2-1500 T
Эта марка конвектора от известного производителя бытовой техники отличается высоким качеством, поэтому даже после длительного периода эксплуатации изделие сохраняет не только идеальный внешний вид, но и позволяет быстро прогреть помещение площадью до 20 кв. м. Если необходимо повысить температуру воздуха в большой комнате, то достаточно установить 2 или более прибора. Если необходимо обогреть небольшое помещение, то благодаря встроенной механической регулировке мощности можно установить наиболее подходящий режим работы устройства
Конвектор этой модели идеально подходит для использования в помещениях, которые не предназначены для круглогодичного проживания. Например, установив такой прибор на даче можно в течение небольшого промежутка прогреть строение, когда это необходимо. Если жильё отапливается централизовано, то электрический отопительный прибор можно использовать в качестве запасного варианта.
В общем, Electrolux ECH/AG2-1500 T является очень надёжным и безопасным устройством, которое может быть использовано как в больших помещениях, так и маленьких комнатах.
ПЛЮСЫ:
- Относительно низкая стоимость
- Есть возможность установить на стену
- Есть колёсики, с помощью которых легко перемещать изделие по горизонтальной поверхности
- Защита от перегрева
- Небольшой вес
МИНУСЫ:
Некоторые модели издают небольшой шум во время работы
Типы радиаторов Керми
В настоящее время производитель предлагает пять основных типов отопительных батарей:
- Тип 10 – это радиатор отопления Керми, состоящий всего лишь из одной панели. Самая простая и дешевая конструкция.
- Тип 11 – это, то же самое, только с узлом оребрения. Данная модель обладает более высокой теплоотдачей за счет дополнительно установленных ребер, изготовленных из листового металла толщиною 0,5-0,7 мм.
- Тип 21 – это конструкция, состоящая из двух панелей и одним слоем оребрения.
- Тип 22 – две панели и два слоя ребер.
- Тип 33 – три панели и три слоя ребер.
С увеличением номера типа радиатора увеличивается и его тепловая мощность. Хотя именно этот показатель также зависит и от размеров самого отопительного прибора. Благодаря огромному разнообразию типоразмеров, можно точно подобрать необходимый радиатор как по размерному (монтажному) показателю, так и по выделяемой им мощности.
Кстати, размеры стальных радиаторов Керми (Kermi)находятся в диапазоне:
- высота: 300-900 мм;
- длина: 400-3000 мм;
- глубина: 60-160 мм.
Регулировочные устройства — краны, вентили, автоматика
Регулировка радиаторов отопления в квартире, на даче, в особняке напрямую зависит от качества регулирующей арматуры.
Запорный шаровой кран с большой натяжкой может быть отнесён к регулирующим устройствам. Он не может обеспечить стабильный тепловой режим, такое устройство требует постоянных манипуляций при регулировке.
Важно! Этот кран должен постоянно находиться в одном из крайних положений. В промежуточном положении его уплотнение приходит в негодность, и он даёт протечку. Читать также: Класс точности электросчетчиков для жилых домов
Читать также: Класс точности электросчетчиков для жилых домов
Вентильный кран под шестигранник может менять объём горячей воды, поступающей в батарею. Это достигается за счёт изменения проходного отверстия вентиля. Его клапан механически связан с делительной шкалой на рукоятке. Метки на шкале служат для установки оптимальной температуры. Такие вентили очень недорогие и достаточно надёжны, но требуют постоянного контроля.
Автоматический терморегулятор сам изменяет температуру нагрева радиатора в зависимости от температуры в помещении. Командует этим процессом температурный датчик.
Термостатические терморегуляторы очень похожи на вентиль ручного типа, при этом на клапане вентиля монтируют термоголовку, которая управляет работой клапана.
Наиболее совершенным является электронный терморегулятор, он обладает наибольшим набором функций. Устройства такого типа позволяют программировать их работу, задавая необходимую температуру в различные временные интервалы. Панель управления такого терморегулятора снабжена удобным дисплеем с кнопками.
Важно! В стандартных многоэтажках с централизованной системой отопления вода в системе содержит примеси, забивающие термостаты. Поэтому при установке автоматических регулирующих устройств, необходимо монтировать перед ними специальные фильтры
Такая защита требует постоянного обслуживания.
Терморегуляторы могут не только поддерживать комфортную температуру в помещении, но и позволяют снизить затраты на нагрев теплоносителя.
На сегодняшний день показатель вырабатываемых энергоресурсов, которые тратятся на отопление и вентиляцию сооружений, достигает 40 — 45%. К сожалению, в нашей стране это значение в несколько раз выше, чем в более развитых государствах.
В связи с этим, как ни странно, проблема энергосбережения является одной из самых острых и обсуждаемых. Также стоит помнить о том, что стоимость энергоносителей для бытовых целей постоянно растет.
Существует огромное количество способов сэкономить на электроэнергии, но в данной статье речь пойдет о радиаторах отопления и термоголовках, которые позволяют существенно снизить затраты на поддержание тепла в доме. Однако, необходимо правильно подобрать терморегулятор для своей отопительной системы, а также корректно произвести их установку.
Определение мощности радиаторов, исходя из объёма помещения
Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:
- в панельных зданиях – 0,041 кВт;
- в кирпичных – 0,034 кВт.
Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).
Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.
Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:
- 1 наружная стена – 1,1;
- 2 наружные стены и 1 окно – 1,2;
- 2 наружные стены и 2 окна – 1,3;
- окна «смотрят» в сторону севера – 1,1.
Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.
К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.
Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.
Что делать после расчета
После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.
Для человека дом часто ассоциируется с теплом и уютом
И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны
Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.
Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.
Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:
- Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
- Тип 22 — двухпанельный с двумя пластинами оребрения.
- Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
- Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
- Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.
Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.
