Принцип действия, преимущества и устройство винтового дровокола
Конус дровокола вращается с помощью электродвигателя. Он входит в полено и, за счет постепенного увеличения диаметра, разрывает его по волокнам. Дрова на винт подаются вручную. Самодельный винтовой дровокол обладает следующими преимуществами:
- Простота конструкции.
- Низкая стоимость узлов.
- Легкая доступность узлов (почти все, кроме конуса, они имеются в быту).
- Высокая производительность (до 12 м3 дров длиной около 60 см).
- Простота эксплуатации.
Имеются у этого устройства и недостатки. Во-первых, он плохо разрезает древесину с переплетающимися волокнами. Во-вторых, чурки разделяются на поленья не полностью – приходится заканчивать этот процесс вручную. А для этого требуются определенные усилия.
В-третьих, для изготовления конуса потребуется токарный станок. Хотя, винт можно сделать и самому – на просторах интернета имеется масса информации по этому поводу. Кроме того, эту деталь можно приобрести в готовом виде.
Вал с конусом необходимо установить на прочной, устойчивой платформе. Рекомендуемый диапазон частоты вращения конуса – от 300 до 500 об/мин. В данной схеме электродвигатель обеспечивает вращение винта за счет ременной передачи.
Преимущество этой схемы в том, что здесь можно любые двигатели. А требуемая частота вращения винта достигается за счет ременной или цепной передачи. На вал электродвигателя устанавливается шкив меньшего диаметра, на вал винта – большего.
При большой частоте вращения двигателя, для обеспечения требуемого вращения рабочего органа потребуется большая разница диаметров ведущего и ведомого шкивов. В таком случае используется двухступенчатая передача. То есть, между ведущим и ведомым шкивами устанавливается промежуточный вал.
Для упрощения конструкции агрегата рекомендуется использовать электродвигатель с редуктором. На производительности такое решение никак не скажется.
Существует вариант, при котором электродвигатель соединяется с конусом напрямую. Максимальная частота оборотов двигателя должна в этом случае быть 500 об/мин, минимальная мощность – 3кВт.
Вариант, при котором двигатель расположен под столешницей, более предпочтителен. Длина столешницы в таком случае потребуется меньше. Кроме того, это позволит защитить мотор от щепок. В данной схеме подойдет однофазный электродвигатель, что поможет снизить затраты на изготовление устройства.
Дровокол должен также соответствовать следующим требованиям:
- допустимая мощность электродвигателя — 2-4 кВт;
- наличие кнопки включения и выключения, а также устройства, предназначенного для защитного отключения в случае возникновения внештатных ситуаций;
- вал винта должен находиться на подшипниковых опорах;
- на конусе должна быть упорная резьба;
- высота агрегата должна быть около 800 мм;
- ремни желательно использовать клиновидные, а шкивы — двухручейные;
- заготовки должны подаваться вертикально (если заготовки будут подаваться по-другому, винт может заклинить).
Дровокол гидравлический своими руками
Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.
В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.
В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра
Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

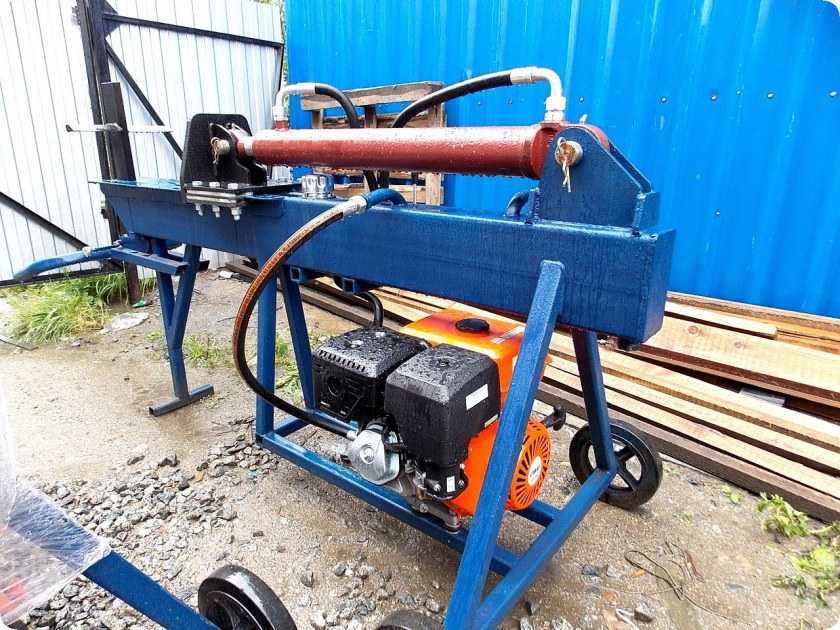

Вот так может выглядеть готовая модель.
Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.
Основные детали и узлы устройства представлены на сборочной схеме.
Здесь:
- станина;
- колун (нож);
- колеса (опционально, при необходимости периодически перемещать станок);
- каретка, толкающая чурку на нож;
- гидравлический цилиндр;
- распределитель гидравлического типа с рычагом, он приводит станок в действие;
- гидравлический насос (модели НШ-32);
- бак для заливки жидкости (масла), объем 32 л;
- приводной вал гидравлического насоса с карданом;
- кожух приводного вала;
- двигатель электрический (модель АИР80В2);
- поворотная площадка;
- шкив ведущий;
- шкив ведомый;
- приводной ремень.
Вот так в этой модели может выглядеть станина.
Узел каретки.
Поворотная площадка.
Передаточный механизм.
Устройство в сборе.
В этом видео описано изготовление самодельного гидравлического дровокола.
Конусный дровокол с электроприводом
Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.
Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.
Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.
Принцип работы дровоколов.
Для раскола древесины все они в своей работе используют разные принципы действия. Так, механический дровокол (дровокол-шуруп) использует конусный «шуруп» в качестве своего рабочего инструмента.
Этот «шуруп» как бы «всверливается» со стороны коры в заготовку (так называемую чурку), и таким образом раскалывает ее на части.
Работа же гидравлического дровокола основывается на гидравлическом цилиндре, подробнее читаем в статье дровокол гидравлический своими руками. В бытовых моделях усилие гидравлического цилиндра составляет примерно 3 — 4 тонны. Усилие цилиндра в профессиональных станках, к примеру, начинается с отметки в 5 — 6 тонн, нередко можно встретить и модели с усилием цилиндра от 7 и более тонн. Многие такие дровоколы способны расколоть древесину диаметром до 50 сантиметров.

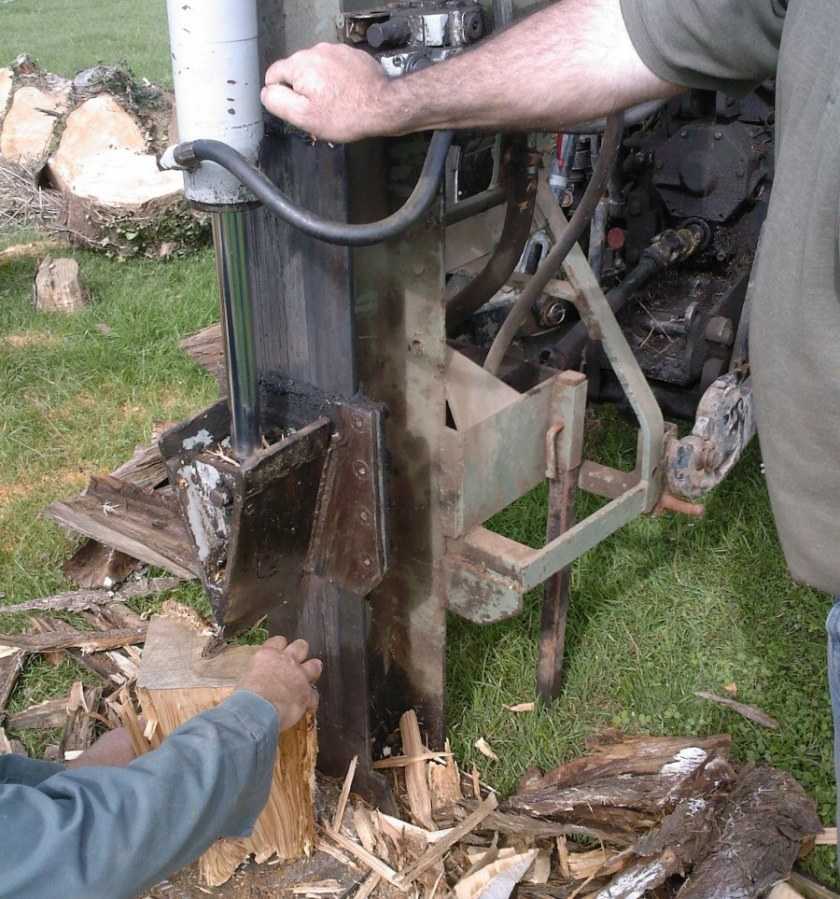

Дровоколы можно разделить по различным критериям. Так, по расположению бревна, они бывают вертикальные (бренно вставляется вертикально и на него сверху при помощи гидроцилиндра толкается нож), и горизонтальные (бревно укладывают в специальный горизонтальные желоб, оно толкается в направлении ножа, или же бревно лежит неподвижно и нож сам движется на него).

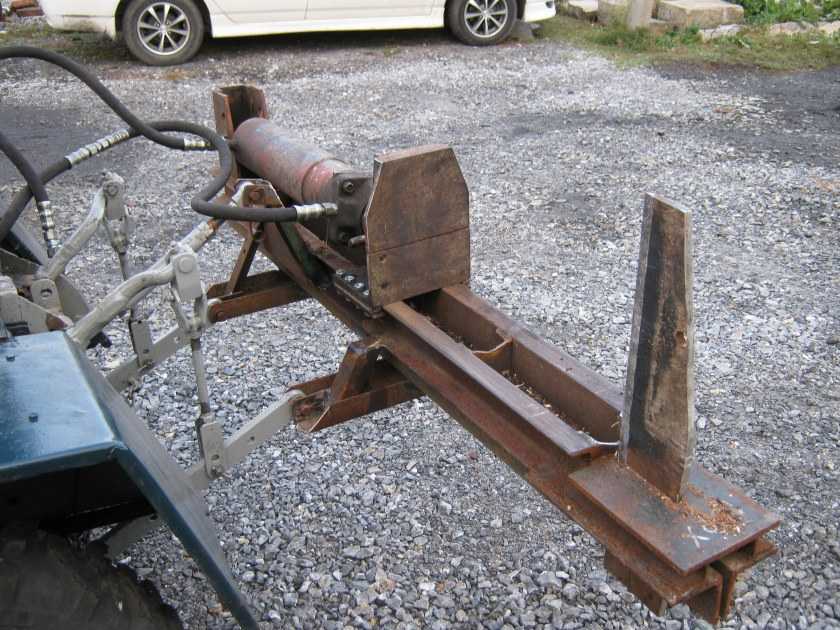

А по типу привода, например, различают:
- дровоколы с приводом от трактора,
- с приводом от электродвигателя,
- с приводом от собственного дизеля.
Разновидности дровоколов
Реечный (электрический) тип
Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).
Схема винтового электрического дровокола

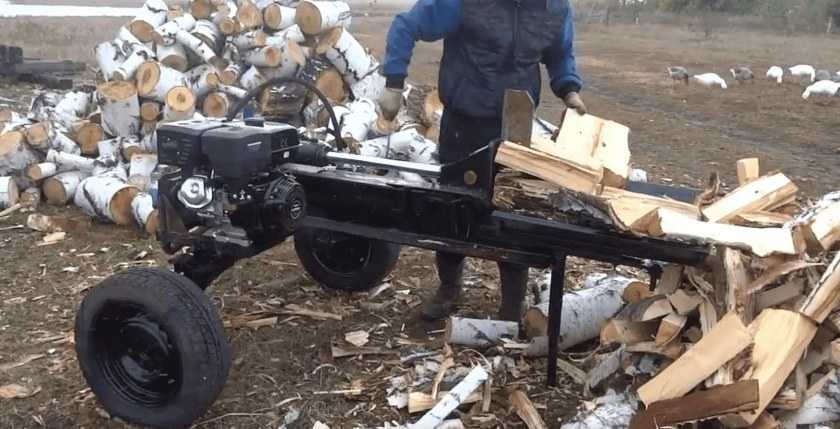

Гидравлический тип
Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.
Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.
Схема устройства гидравлического дровокола

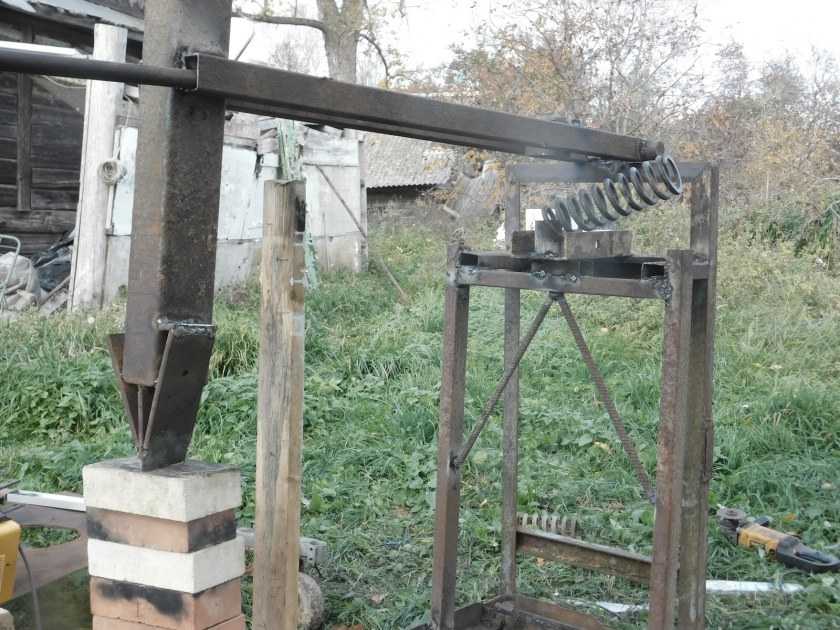

Ручной тип

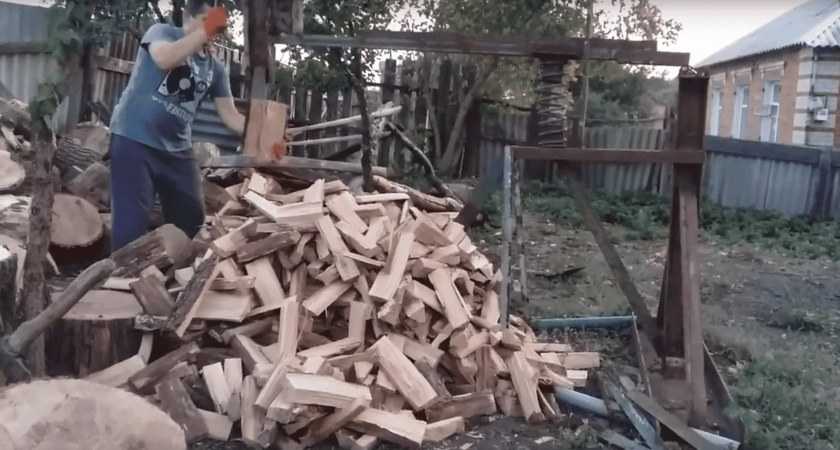

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.
Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.
Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.
Принцип действия
Дровокол гидравлический
Двигатель при помощи ременной передачи вращает шестерню. При повороте рукояти управления шестерня приходит в движение зубчатую рейку. Рейка, двигаясь вдоль направляющих, закрепленных на станине, продвигает вперед толкатель. На станине между колуном и толкателем располагается заготовка, по мере движения толкатель раскалывает заготовку об колун.
После того, как толкатель дойдет до конца, зубчатая рейка и шестерня расцепляются, и весь механизм приводится в первоначальное состояние. У некоторых дровоколов возврат рейки на место производится вручную — обратным движением рукояти управления. После отбрасывания получившихся дров и замены заготовки весь процесс повторяется заново.
Особенности изделия
В хозяйстве дровокол всегда пригодится, его можно как купить в готовом виде, так и смастерить своими руками, используя подручные материалы. Готовые варианты усовершенствованы, здесь имеется ряд дополнительных функций, позволяющих за короткое время наколоть максимум дров.
Установок, работающих в автоматизированном формате, много. Это хорошо, ведь можно не тратить время на работу, а запустить машину, которая всё сделает сама. Специалисты выделяют несколько признаков, за которыми можно распределить механизмы на категории:
- По способу укладки бревен машины могут быть вертикальными и горизонтальными. Отвесные конструкции считаются более мощными и выносливыми, поскольку могут за короткий период обработать даже толстую колоду. Если же полена кривые или имеют на себе много неровностей, то лучше отдать предпочтение горизонтальному механизму.
- Максимальное количество укладываемых дров. В зависимости от этого критерия оборудование можно поделить на технику для домашнего применения и для промышленных масштабов.
- Типы привода. Для домашнего использования подойдёт станок с маленький мощностью электрического типа.
В данном видео рассмотрим гидравлический дровокол:
Гидравлический дровокол ручной сборки
Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.
Собирая дровокол, нужно учитывать следующие параметры:
- горизонтальное или вертикальное расположение чурбана;
- наибольший размер заготовляемых при помощи механизма чурок;
- сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.
Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.
Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.
Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.
Лом-колун
В плане сборки своими руками лом-колун является самым простым вариантом дровокола.
Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.
Среди преимуществ конструкции дровокола такого типа можно выделить:
- высокий уровень безопасности;
- простота в изготовлении своими руками;
- компактность;
- быстрый переход от одного полена к другому;
- пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
- нет необходимости нагибаться перед каждым поленом.
Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.
Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;
- колун и направляющая труба;
- ударная часть.
Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.
Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким
Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.
Можно дать несколько рекомендаций относительно сборки такого дровокола:
- Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
- Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
- Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
- Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.
Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.
О конструкции

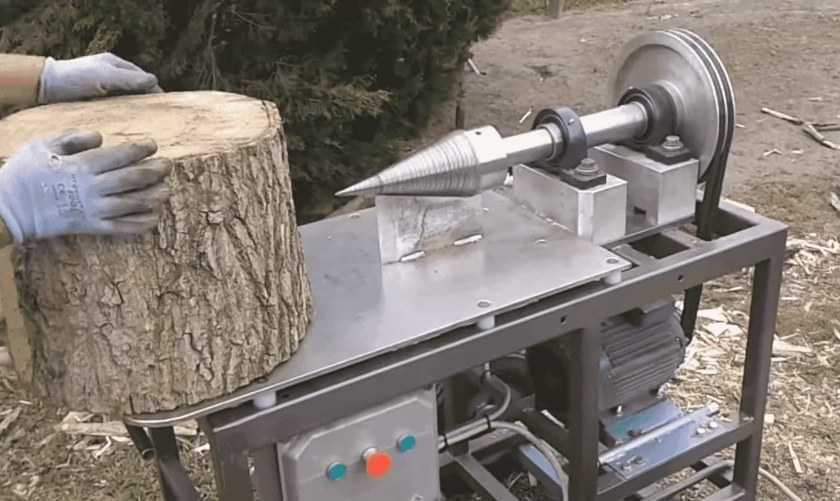

Основная конструкция конусного дровокола
Станок состоит из основных двух частей:
- Базовая часть представлена крепкой станиной. Она изготавливается из профильной трубы и имеет форму тумбочки. Состоит из четырёх стоек скреплённых между собой перемычками. Верх накрывается стальным листом по размеру периметра и толщиной 10 мм. На него устанавливаются два крепления под подшипники. На среднем уровне крепится подобная пластина. В ней сверлятся отверстия под крепление электрического мотора. К станине приваривается стол для подачи материала. Изготавливают его из двух стоек, с использованием профильной трубы, соединённых перемычкой. Верх выполняется из стального листа. Размеры соответствуют периметру стола. Толщина металла 10 мм. к поверхности стола приваривается нож разъединяющий полено. Он предотвращает неожиданное попадание осколка под винтовой конус с последующим его затягиванием и деформацию вала. Приваривается н строго под конусом на расстоянии 20 мм от самого большого диаметра конуса имеющегося в наборе к данному станку.
- Механическая часть представлена валом, двумя подшипниками, шкивом понижающим число вращения, конусом с винтовой резьбой, электродвигателем, малым шкивом для двигателя и прорезиненным ремнём.
Как работает?
Стальной вал помещается в подшипники и устанавливается в крепления на станине. На конце его закрепляется шкив диаметром 400 мм. на среднюю площадку устанавливается электродвигатель с малым шкивом диаметром в 140 мм. между ними устраивается ремённая передача.
Разность диаметров шкивов позволяет сократить частоту вращения от двигателя на вал с конусом в три раза, но позволяет увеличить мощность станка в 3 раза.
Длина конуса 250 мм, диаметр основания под вал составляет от 40 мм до 100 мм.
В основании высверливается отверстие для вала. Закрепляется конус на валу при помощи винтов или внутренней резьбы.
Типы приводов для конусного дровокола
Приводом для производства работы механического колуна могут быть:
- Электрические двигатели с питанием от сети напряжения в 220 V и 380 V. Выбор зависит от необходимой мощности станка.
- Двигатели внутреннего сгорания, работающие на бензине или дизельном топливе.
- От специального приспособления у механической газонокосилки или минитрактора. Это привода временного характера.
Принцип работы электрического колуна
Материал находится в вертикальном положении. Принцип ручной подачи необходим для тактильного контроля силы надавливания на чурбак. Конус с помощью винтовой резьбы вворачивается в древесину. Форма колуна обеспечивает постепенное раскалывание дерева на поленья необходимого размера. Остаётся только сложить полученный продукт в поленницу.
Важно! Особое внимание необходимо уделять безопасности производства работ на данных станках. Они имеют большое количество открытых вращающихся частей с большой мощностью. Для работы применяется электрический ток. Важно соблюдать все правила техники безопасности
Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки
Важно соблюдать все правила техники безопасности. Обязательное применение спецодежды и средств индивидуальной защиты, рукавицы, сапоги кирзовые, очки
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

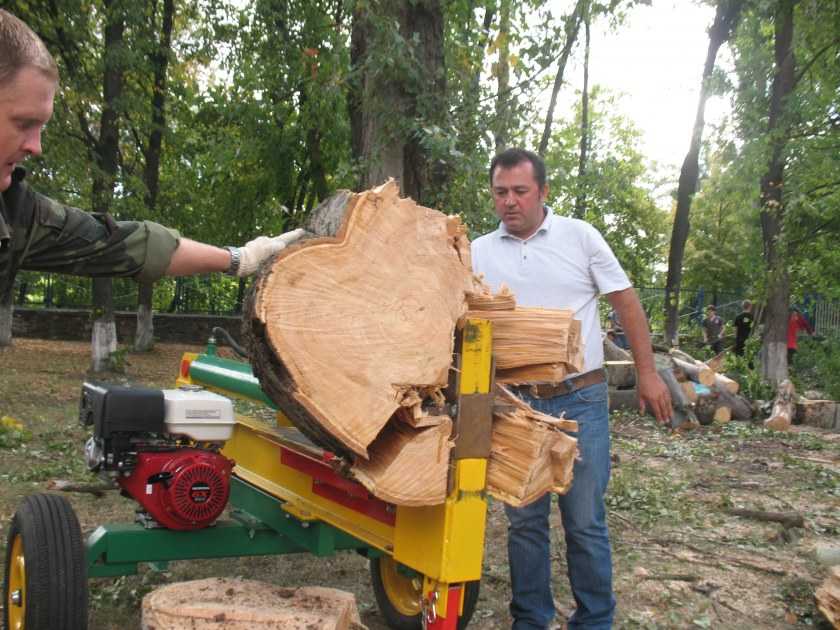

Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Как работает схема:
При включении маслостанции оба насоса подают масло к гидрораспределителю с небольшим давлением (например 3 мПа). Наш цилиндр, с поршнем 90мм, при давлении 3 мПа развивает толкающее усилие 1,9 тонны, что тоже совсем не плохо для холостого хода.
Как только шток гидроцилиндра касается полена, в системе повышается давление и срабатывает обратный клапан, который отсекает секцию насоса объёмом 32 куб.см, масло из которой, через редукционный клапан переливается в маслобак.
Далее работает только секция насоса объемом 10 куб.см, которой требуется значительно меньшая мощность, для развития рабочего давления в системе 16 мПа. В этот момент шток двигается медленно, но с максимальным усилием. Как только полено начнет раскалываться, потребуется меньшее усилие на штоке, давление в системе упадет и обратный клапан снова откроется, к работе подключится секция насоса объёмом 32 куб.см и шток гидроцилиндра начнет быстрое движение холостого хода.
Таким образом, для работы системы требуется привод мощностью уже не 13,5 кВт, а только 6,7 кВт, Ближайший по мощности электродвигатель 7,5 кВт. В два раза менее мощный.
Как организовать рабочий процесс?
Соорудив самодельный дровокол, можете смело приступать к колке дров
Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать)
Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.
Дрова, нарубленные самодельным дровоколом
После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом! 5/5 (7)
Устройство с гидравлическим приводом
Прежде чем приступать к изготовлению, необходимо подготовить следующие материалы:
- насос типа МШ-10;
- шланги высокого давления;
- регулятор подачи воздуха;
- автомат питания;
- гидроцилиндр (подойдёт от трактора «Беларусь»);
- электродвигатель трёхфазный (5 кВт);
- металл листовой (для изготовления ножа, упора и бака);
- швеллер и уголки (для рамы).
Когда все вышеуказанные комплектующие будут в вашем распоряжении, можно приступать к сборке гидроколуна своими руками:
- Сваривают раму с направляющей из швеллера, уголка или двутавровой балки.
- Снизу устанавливают электродвигатель, соединённый с гидронасосом. Последний, в свою очередь, посредством шлангов сообщается с баком, в который заливают масло.
- Масляный резервуар соединяют шлангами высокого давления с гидроцилиндром, расположенным продольно над рабочей поверхностью.
- С другой стороны, по центру штока гидроцилиндра, вертикально установлен нож. Он должен быть клиновидным, с углом между поверхностями 20-25°. Лучше всего такой нож сделать из рессоры, установленной вертикально, а по обе стороны от неё приварить крылья, изготовленные из листового металла, и расположенные под указанным углом.
- К штоку гидроцилиндра крепят упор, который можно вырезать из листового металла, либо сварить из уголка или швеллера.
Более подробно и наглядно узнать о сборке гидравлического дровокола своими руками, вы сможете из видео.
Теперь вы знаете как сделать дровокол своими руками, и при необходимости сумеете изготовить его самостоятельно. Вовсе необязательно в точности следовать нашим инструкциям, вы можете взять их за основу, в качестве общей концепции, внеся какие-то собственные решения.
Прочие нюансы
Большое значение имеет передаточное число редукторного узла. Его определяют, используя сведения о количестве витков электромотора и о требуемых параметрах кручения выводных валов. Установленный в результате расчета показатель округляют до ближайшего типового значения
Важно отметить, что вал мотора, а значит, и выводной редукторный вал не должны крутиться быстрее 1500 раз в минуту. В этих пределах параметры мотора подбирают соответственно общим требованиям к устройству
Требуемое число ступеней устанавливается по специальным таблицам. Исходным показателем для определения как раз оказывается передаточное число. Если в ГОСТ на редуктор указано, что он будет использоваться «эпизодически», это означает, что:
- предельная загрузка будет составлять 2 часа на каждые 24 часа (не более);
- за час производится 3 или 4 включения (не более);
- механические движения производятся без ударов по самому механизму.
Также определяют и так называемые консольные нагрузки на валах. Они должны совпадать с тем уровнем, который прописан в сопроводительных документах на редукторные узлы, или даже быть меньше. Нужно учитывать и средний уровень работы на протяжении часа (в минутах), и крутящий момент. Поскольку в самодельных конструкциях все эти нюансы трудно предсказуемы, изготавливать редукторы из заднего моста и тому подобных подсобных агрегатов не рекомендуется. Качество их работы оказывается неудовлетворительным по сравнению даже со «средненькими» заводскими устройствами.
Мотор-редуктор предпочтителен, если на первом месте оказывается компактность привода. Свыше 95% конструкций такого рода рассчитаны на произвольное размещение выводного вала. В пошаговых инструкциях сборки отмечается также отсутствие необходимости использовать муфты, стыкуя мотор и редукторный узел. Но нужно понимать, что подобные аппараты дороги. Кроме того, каждый раз должен направляться индивидуальный заказ с требуемыми параметрами.
