Принцип работы блока управления (контроллера) для котлов
Контроллеры – это электронные приборы, которые предназначены для оптимизации управления газовым отопительным устройством при изменчивых показателях внешней среды. Возможности и функции у различных устройств отличаются, но объединяет их наличие датчиков давления и температуры.
Пример схемы подключения контроллера
Электронный блок управления газовым котлом (ЭБУ) отвечает за работу газовой горелки, нагрев теплоносителя и безопасность системы в целом. Принцип его работы основан на применении электромагнитного клапана.
Контроллеры новейших отопительных приборов оснащены функцией автоматического режима, который позволяет регулировать работу устройства в течение недели без вмешательства человека.
Подключение ЭБУ к внешним датчикам температуры и клеммам управления котла позволяет настроить самостоятельное изменение работы горелки.
Для подобного контроллера необходима установка стабилизатора напряжения и источника бесперебойного питания, чтобы обеспечить работу котла при скачках напряжения в сети или при его отсутствии.
Плюсы и минусы прибора
Как и практически любая технология, GSM модуль обладает рядом достоинств и недостатков. Хотя, конечно, плюсов у него больше, благодаря чему устройство становится все более популярным среди отечественных потребителей.
Этому способствует и развитие производства подобных систем российскими и зарубежными компаниями, а также все большее число котлов, на которых можно устанавливать такой прибор.
Достоинства модуля
Основными преимуществами устройства можно назвать:
- Отсутствие при его использовании необходимости в поддерживании тепла в помещении, в котором нет людей. Отопление можно включить, например, послав смс за час до приезда в дом.
- Возможность всегда контролировать температуру в помещении, оставляя котел работать в автономном режиме и не опасаясь возникновения аварии. Ведь в этом случае GSM модуль сразу же сообщит владельцу обо всех неполадках.
- Получение предупреждения об отключении оборудования в результате прекращения подачи электричества. Зная о случившейся ситуации, пользователь может принять меры по ее исправлению и устранению негативных последствий, к которым может привести остановка отопительной системы.
Недостатки системы
Естественно, при выборе такого устройства для своего дома стоит знать и о его минусах. Главный недостаток при этом только один – высокая стоимость всего комплекса, с помощью которого осуществляется дистанционное управление системой. Поэтому, приобретая GSM контроллер, стоит задуматься, так ли он нужен в вашем доме, или же систему можно заменить обычной автоматикой, справляющейся со всеми проблемами без помощи человека.
Иногда проблема с использованием прибора может возникать при выезде владельца, например, за границу. В этом случае сообщения системы могут просто не доходить до адресата. А использование роуминга будет не слишком выгодным для простого информирования с помощью смс о работе котла.
Какой отопительной системой можно управлять удаленно?
Сами системы обогрева за прошедшее время изменились очень сильно. Сейчас в загородных домах чаще всего стоят двухтрубные системы, в которых осуществляется принудительная циркуляция. Специальный насос прокачивает по всему объему теплоноситель, и он, благодаря гребенке-распределителю, может подаваться практически к каждому отопительному прибору.
Дистанционное управление отоплением дома
В данной системе создается повышенное давление, а для того, чтобы защитить систему от разрушений используется узел безопасности. Когда уровень давления перейдет черту критического, то автоматически сработает предохранительный клапан, что снимет угрозу повреждения для отопительной системы. В дальнейшем она может продолжать функционировать в обычном режиме.
Вот эти два фактора – возможность поступления теплоносителя к любому нагревательному прибору и блок безопасности системы отопления могут считаться основными, чтобы реализовать дистанционное управление отоплением.
Схема управления нагревательной системой
Устройство и принцип работы GSM-модуля для котла
По сути, GSM-модуль представляет собой вариацию мобильного телефона, поскольку использует тот же протокол связи.
Принцип работы прибора выглядит следующим образом:
- с помощью SIM-карты устройство подключается к сети GSM;
- затем оно соединяется со смартфоном;
- с гаджета можно подать сигнал на прибор;
модуль после получения сигнала изменяет настройки котла (повышает или понижает температуру, включает, выключает).
Сам модуль состоит из следующих конструктивных элементов:
- Термостат. Управляет температурой котла и подает сигнал на смартфон владельца о ее изменении. Многие модели позволяют задействовать и другие способы оповещения (световые, звуковые сигналы).
- Крепеж. База для монтажа приспособления. Обычно предназначена для установки на вертикальной стене.
- Блок питания. Элементы модуля не рассчитаны на работу со стандартным напряжением бытовой электрической сети. Поэтому им необходим блок питания. Обычно рабочее напряжение прибора составляет 9 В или 12 В.
- Антенна. Позволяет принимать сигналы в диапазон GSM, с помощью которых осуществляется управление модулем.
- Датчик. Определяет температуру котла и передает полученную информацию на термостат для дальнейшей обработки и уведомления владельца. Большинство датчиков способны работать при t от -50 о С до +99 о С. Это позволяет использовать их практически в любых условиях.
- Резервный источник питания. Представляет собой батарею или аккумулятор. Предназначен на случай отключения подачи электрической энергии или поломки блока питания. Обеспечивает продолжительную автономную работу устройства с полным сохранением функционала.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Еще один необъемлемый элемент GSM-модуля для управления котлом – SIM-карта. Ведь именно с помощью нее прибор подключается к мобильной сети. Но ее придется приобретать отдельно. Некоторые производители кладут SIM-карту с подходящей тарификацией в комплект, но это редкость.
Режимы работы
Большинство существующих моделей устройств имеют два режима работы:
- Автоматический. Владелец прибора задает необходимые настройки, а девайс работает в соответствии с ними. Например, можно задать отключение котла при достижении определенной температуры и повторное включение после остывания.
- Ручной. В этом случае управление осуществляется полностью вручную. Для этого используют смартфон.
- Тревожный. По сути, это тот же автоматический режим. Но с одной оговоркой – система оповещает пользователя в случае чрезвычайных ситуаций (например, неожиданного повышения температуры сверх допустимых значений или самопроизвольного отключения котла).
Как работает узел контроля и управления
Основой системы является специальный электронный блок, имеющий 1 или несколько слотов (гнезд) для установки обычных SIM – карт сотовой связи. Более совершенные модели оснащены и разъемом LAN, куда подключается кабель интернет-соединения. Также к прибору присоединяются различные датчики – температуры, давления, пожарной сигнализации и так далее. Отдельными кабелями электронный блок стыкуется с котлом и другими домашними системами отопления или сигнализации.
Электронный узел управления отоплением работает следующим образом. После первичной настройки процессор «знает» о нормальных рабочих условиях отопительной системы. Когда какой-либо из датчиков фиксирует нарушение этих условий, например, снижение температуры в загородном доме, то процессор дает команду GSM модулю отправить информирующее СМС на телефонный номер домовладельца. Последний может и сам в любой момент проверить показания всех датчиков, отправив на SIM – карту блока управления СМС соответствующего содержания.
В обычном режиме автоматизированный узел управления системы отопления действует как выносной пульт с терморегулятором исследит за поддержанием в помещениях установленной температуры. Хозяин дома может с помощью СМС дать команду поднять или опустить эту температуру, тогда процессор блока управления передает команду контроллеру газового котла на включение или выключение горелки. Кстати, управлять можно котлами на любом топливе, оборудованными контроллером.
Важно. Дистанционно управлять самыми простыми энергонезависимыми теплогенераторами, не имеющими электронных систем, не выйдет
Их работу можно только контролировать по датчикам и при возникновении нештатной ситуации предпринимать какие-то физические действия самостоятельно.
Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме. Для работы системы на смартфон устанавливается специальное приложение, отслеживающее все параметры в режиме реального времени. Также эта информация доступна с любого компьютера, нужно только авторизоваться на сайте производителя. Подобными системами управления отоплением могут опционально комплектоваться котлы европейских производителей.
К примеру, теплогенераторы VIESSMANN оснащаются «родным» блоком Vitocom 100, совместимым с контроллерами Vitotronic. В Российской Федерации наиболее распространены модули удаленного GSM управления КСИТАЛ и MASTERSENSOR отечественного производства. Они довольно надежны и находятся в доступной ценовой категории.
Дистанционное управление газовым котлом
Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.
Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:
- GSM-модуль, установленный в агрегате;
- комнатные или уличные датчики;
- антенна для принятия сигналов;
- аккумулятор, который обеспечивает питание, если нет напряжения в сети.

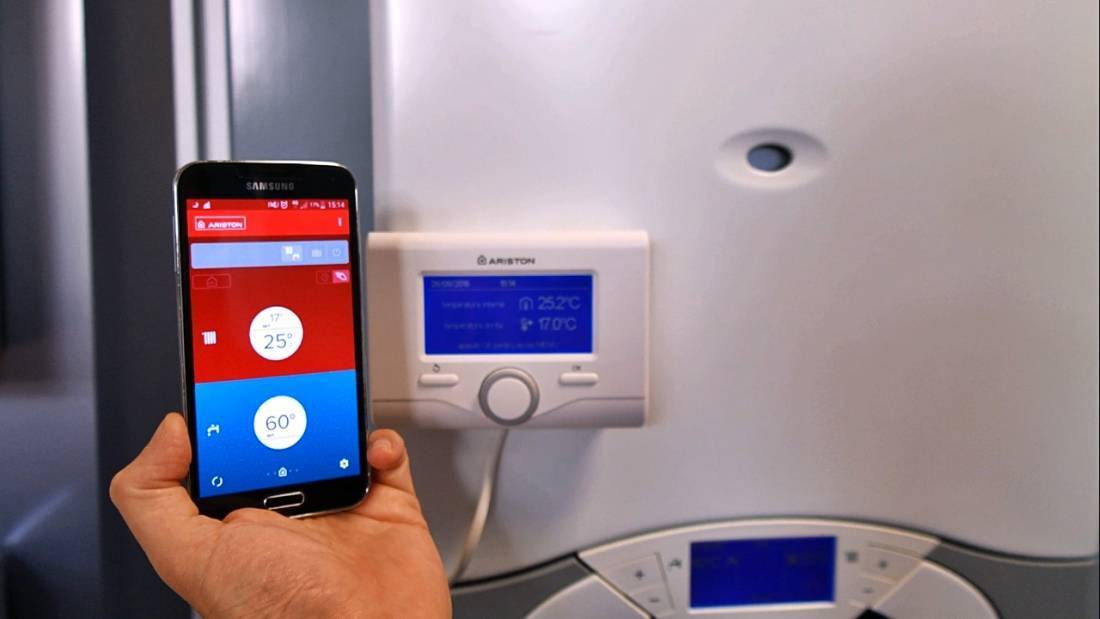

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.
Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.
Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.
Самые современные устройства дают возможность передавать отопительному агрегату множество действий:
- переход на летний, зимний, экономный режимы;
- регулирование температуры ГВС;
- задание температуры для каждого помещения;
- отчет о расходе энергоносителя;
- программирование по времени суток.
Контроль за состоянием газового котла осуществляется с помощью множества датчиков:
- давления газа;
- температурные сенсоры воды на входе в котел и на выходе из него;
- температуры в помещении и на улице;
- сенсор пламени;
- фиксатор силы тяги.
Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.
Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.
А – регулятор температурных режимов.
А11 – датчик пламени.
В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).
С – включение/выключение (Power).
D – переход в режим «Комфорт».
Е – регулятор температуры горячего водоснабжения.
F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.
J – разъем для подключения термостата.
K – реле подачи питания насоса.
…
L – реле питания трехходового клапана.
M – реле управления вентилятором.
N – реле газового клапана.
O – разъем управления пульта ДУ.
P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.
T – двухпроводной разъем внешнего термостата и управление заданной температурой.
U – блок питания электронной схемы.
Особенности устройства газового котла
Регулятор температуры газового котла – назначение и виды
Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.
К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.
Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.
Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.
CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.
CN100 отвечает за настройку максимальной мощности агрегата.
Активация отопления в определенное время
Для создания оптимальных условий проживания на даче можно установить время приезда заранее. Этот вариант устраивает многих современных пользователей своей доступностью и простотой. Для работы нужно приобрести надежное реле автоматики. Таймер устанавливают в цепь с электрическим обогревателем и просто задают оптимальное время включения.
Для существенной экономии финансов отопление можно включать не во всех комнатах. В гостиной и санузле достаточно довести температуру до отметки +12 °C. Даже если человек зайдет с небольшого мороза, то такие условия будут являться комфортными. Чтобы зря не израсходовать электроэнергию, если поезда отменилась, можно дистанционно отключить отопление.
Востребованный прибор для дистанционного использования
Обязательное обслуживание отопления
И для избежания данной неприятной ситуации, необходимо периодически производить обслуживание отопления. И после квалифицированного и своевременного обслуживания отопления надежный обогрев загородного дома, либо же другого помещения обеспечен
Обслуживание отопления своего дома нельзя доверить кому попало, поэтому при выборе специалистов, необходимо обратить особое внимание на компанию, предоставляющую услуги. Ни одна уважающая себя компания, которая прошла длинный путь в этой сфере и заработала уважение и доверие среди многих клиентов, не позволит себе и свои сотрудникам предоставить низкокачественные услуги
Да и на самом деле отопление дома является важнейшим процессом и к нему необходимо отнестись с особой осторожностью!
| Понедельник | Открыто 24 часа |
| Вторник | Открыто 24 часа |
| Среда | Открыто 24 часа Сейчас открыто |
| Четверг | Открыто 24 часа |
| Пятница | Открыто 24 часа |
| Суббота | Открыто 24 часа |
| Воскресенье | Открыто 24 часа |
Функциональные возможности
- Настройка температуры воздуха в помещениях и температуры теплоносителя;
- Формирование текстового отчета с указанием всех рабочих параметров и дальнейшей отправкой на телефон владельца;
- Определение стабильности напряжения в домашней энергетической сети;
- Управление приборами при возникновении аварийной ситуации, в том числе экстренное отключение котла;
- Поддержание температуры в помещениях на заданной отметке, дистанционная ее настройка.
Дополнительный функционал зависит от точной модели блока автоматизации, набора подключенных датчиков. Практика показывает, что наиболее полезными являются следующие функции:
- Контроль над давлением и уровнем топлива в устройствах на дизеле и дровах;
- Отслеживание несанкционированного доступа;
- Активация пожарной сигнализации при появлении открытого огня, дыма, резком повышении температуры;
- Отслеживание протечек.
Обращаем внимание, что некоторые блоки предполагают связь не с одним номером, а сразу с девятью, рассчитаны на этажные дома

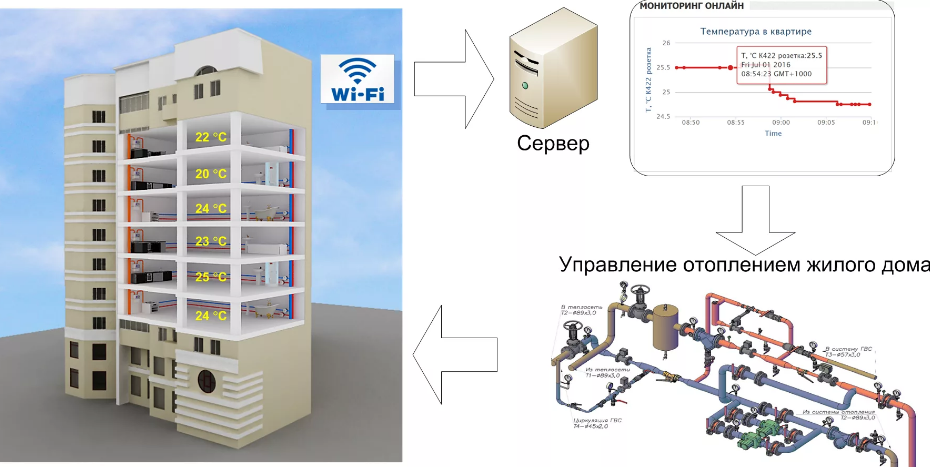

Управление централизованным отоплением
Управление отоплением в многоквартирном здании кардинально отличается от частного дома с одним владельцем. Если взять многоквартирный дом, там необходимо подключить датчик ко всем трубам. В этом случае контроллер обязан обеспечить автономное отопление. Однако, благодаря Ether и GSM, датчик способен систематически показывать обновленные данные о фактических параметрах отопления.
В ЦОС необходимо применять модули с переделенным реле и показателями. В данном случае не требуются Ether отчеты и слежение на расстоянии. Здесь главную роль решает автоматизация параметров. Специфика этой установки не дает возможности обычным пользователям самостоятельно проводить монтаж.
Устройства контроля отопления
Программаторы и терморегуляторы
Ключевыми частями системы регулировки отопления являются терморегуляторы и программаторы. Они представляют собой электронные устройства, в некоторых модификациях оснащенные пультом управления, который помогает производить контроль над функционированием котла. Кроме того, такое устройство позволяет синхронно менять показатели в двух подключённых компонентах.
Кроме того, дополнительной функцией программаторов является регулировка при помощи СМС с сотового телефона или команд, передаваемых через интернет.
Подходящую для себя модификацию этого устройства можно выбрать по набору основных характеристик, к которым может относиться:
Управление через интернет происходит таким же образом, только по другому каналу связи между домовладельцем и электронным блоком в доме
- удаленная связь между компонентами при помощи радиопередатчиков;
- работа радиаторов (в зависимости от настроек) может быть в комфортном, нормальном или экономичном режиме;
- количество подключенных контуров можно увеличить при подсоединении дополнительных модулей;
- управление отоплением по мобильному телефону;
- передача данных при помощи СМС и т. д.
Эти функциональные особенности делают представленные элементы довольно удобными и востребованными.
Зональные устройства
Такие элементы контроля теплоснабжения устанавливаются непосредственно на радиаторы и котлы. В этом случае регулировка системой осуществляется через интернет-связь. Эти приборы представлены электронными терморегуляторами. Они способны менять температуру воды в каждой отдельной батарее или системе в целом. Отличия этих терморегуляторов заключаются в простоте установки и доступной цене. При этом трудоемкость устройства системы снижается, тем более что они не требуют отдельного шкафа для управления. Зональные устройства позволяют использовать нескольких терморегуляторов, которые подсоединяются к одному регулирующему блоку.
Модули дистанционного контроля отопления
Обеспечить функцию удаленного контроля теплосети могут специальные модули, входящие в комплектацию с запорно-регулирующей арматурой и программаторами.
Количество дополнительных функций приборов ограничено числом подключаемых датчиков и исполнительных реле самого электронного блока управления отоплением
Интернет-управление
Контроль при помощи интернет-блока удобен так же, как и управление СМС. Он отличается такими возможностями:
- инсталляция в смартфон, ноутбук или иной гаджет специфических программных комплексов;
- простой интерфейс, который легко совмещается с ОС «Андроид» или Windows;
- в отличие от СМС блоков, сняты ограничения на число подключаемых пользователей;
- регулирование параметров осуществляется там, где имеется доступ к интернету (для этого не нужно использовать роуминг).
Специалисты советуют при выезде за рубеж не применять функции роуминга для регулировки теплоснабжения через GSM-систему, так как это может быть чревато большими финансовыми затратами. В таком случае правильным решением будет поручить контроль отопительной системы знакомым, которым вы доверяете.
Подключение автоматики к твердотопливному котлу
Процесс монтажа начинают с вентилятора, который устанавливается на дверцу подачи воздуха или зольника. Во многих современных твердотопливных моделях уже присутствуют места и отверстия под крепление наддува. В противном случае необходимо просверлить отверстия самостоятельно и зафиксировать вентилятор наддува четырьмя болтами.
Обратите внимание на наличие термоустойчивой прокладки: она обязательна, но имеется не на всех моделях вентиляторов. В итоге турбина должна быть установлена в соответствии с фото ниже
Грамотно установленный вентилятор наддува.
Второй шаг – монтаж и подключение самой автоматики к твердотопливному котлу. Устанавливается контроллер сверху или сбоку корпуса через предназначенные для этого отверстия устройства. Несмотря на то, что корпус многих контроллеров сделан из термостойких материалов, желательно установить устройство на наиболее холодную часть корпуса котла, при необходимости подложив термостойкую прокладку из негорючего материала.
Осталось лишь соединить все элементы и подключить контроллер к электросети. Подробная схема подключения всегда указана в инструкции автоматики, например, так выглядит схема подключения к блоку управления Komfort ЭКО:
Схема подключения автоматики на примере Komfort ЭКО.
Как производится настройка
Подробный алгоритм настройки так же зависит от модели и всегда описан в инструкции. В общих чертах настройка подразумевает такой порядок действий:
- Установка температуры включения циркуляционного насоса – позволяет включать насос не сразу, а когда теплоноситель уже прогреется, необходима для предотвращения образования конденсата (обычно устанавливают значение в 50°C).
- Установка желаемой температуры отопительного контура или воздуха в помещении, в зависимости от модели и органов управления.
- Установка скорости вращения вентилятора (от 1 до 10) или выбор одного из автоматических режимов контроля его оборотов. При полностью ручной настройке наддува также нужно задать параметры времени работы вентилятора и периодичность его включения в режиме поддержки горения.
- Закладка топлива и розжиг котла. Контроль его работы и, при необходимости, корректировка параметров.
В некоторых моделях также можно запрограммировать работу на сутки или неделю вперед, установить температурный порог, после которого вентилятор начнет плавно снижать обороты и т.д.
ИнструкцииКотлыТвердотопливные котлы
Лучшие устройства по соотношению цена-качество
Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.
Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.
Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:
- Vaillant;
- Micro Line;
- Viessmann;
- Buderus;
- Протерм;
- Телеметрика;
- Кситал;
- Эван.
Zont h 1v
Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.
Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.
Protherm
Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.
КотелОк
Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.
Эван gsm climate
Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.
Телеметрика т3
Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.
Умный часовой 4
Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.
Кситал gsm 4т
Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.
Модули для дистанционного контроля теплоснабжения
Модули управления отоплением
Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.
После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:
- GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
- Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.
При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.
GSM блок управления котлом
GSM блок передачи данных
Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.
На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.
Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:
- Падение температуры и давления ниже (выше) критического уровня;
- Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.
Блок со встроенным модулем СМС оповещений
Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.
При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:
- Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
- Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.
На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.
Контроль отопления через интернет
Получение данных об отоплении на смартфон
Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.
Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:
- Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
- Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
- Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.
Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется сначала сверить фактические показания системы после их изменения
Это необходимо для калибровки системы
Это необходимо для калибровки системы.
Ситуация
Есть загородный дом с системой автономного отопления, за которую отвечает электрический, газовый, твердотопливный или комбинированный котел. Зима в разгаре, на улице лютый холод, а в доме все хорошо — подогретая котлом водичка циркулирует по трубам, греет помещения, поддерживает уют. На первый взгляд — идиллия. Но если взглянуть на ситуацию внимательнее, то всплывают нюансы:
- Имеем серьезный перерасход топлива, если поддерживать комфортную температуру в доме, даже когда там никого нет.
- На время своего отсутствия можно выставить через термостат минимально необходимую температуру, чтобы не замерзла вода в системе отопления (допустим, +5°C). Но при посещении дома придется несколько часов его разогревать, что неудобно и некомфортно.
- Можно установить котел с фирменной опцией удаленного контроля по GSM, но за такую фишку придется отдать «последнюю рубаху». Как и в случае с автопромом, производители заламывают очень суровые цены за оригинальные дополнительные опции.
Последний вариант также предпочтителен на случай каких-то экстренных ситуаций, если котел вдруг отключился (пропало электричество, закончилось топливо, авария и т. п.). Уведомление на телефон позволит оперативно решить проблему и избежать замерзания системы отопления, восстановить которую бывает очень и очень дорого. Но, опять-таки, придется вложиться в дорогую опцию.
Есть ли альтернативы? Конечно, причем весьма и весьма бюджетные, но при этом эффективные! По крайней мере, в этом нас заверили специалисты из компании Телеметрика. А для наглядности пригласили на установку фирменного GSM-Термометра, который и решает все описанные выше проблемы.
Система дистанционно управления отоплением “Комфорт-GSM” от компании “ГАЛАН”.
А тех, кому нужен комфорт без лишних охранных функционалов, компания “ГАЛАН” может порадовать новинкой “Комфорт GSM“. Этот контроллер совмещает в себе комнатный хронотермостат, GSM-систему дистанционного управления температурой, и два релейных выхода для дистанционного управления двумя устройствами. Например, уличный свет, сирена, одним словом всем, что прейдет Вам в голову. Вот что пишет о своем детище компания “ГАЛАН”:
Модуль управления температурой воздуха «Комфорт GSM» позволяет задавать нужную температуру воздуха в помещении посредством сотовой связи стандарта GSM, отображения и задания на индикаторе необходимых параметров температуры и времени, формирования сигнала управления внешними устройствами. Полностью адаптирован для систем терморегулирования «Навигатор», «СТЭЛС», «ГАЛАКС», реализует режим энергосбережения.
• Комфорт GSM своевременно оповестит Вас с помощью SMS о пропадании напряжения 220 В, превышении максимально и минимально допустимых температур, уровне зарядки резервного аккумулятора и т.д.
• Автономный непрерывный режим работы.
• Автоматическая подзарядка резервного аккумулятора.
• Управление с мобильного GSM – телефона любой модели, поддерживающего технологию SMS;
• 2 SIM карты
• 2 выходных реле для включения дополнительных исполнительных устройств;
• Возможность подключения дополнительного датчика воздуха;
• Возможность ручного регулирования температуры воздуха;
• Возможность программирования как с помощью телефона, так и компьютера;
• Рассылка тревожных SMS по списку до 10 номеров телефонов;
• Отчет по запросу о работоспособности системы;
• Сообщения о уровне зарядки резервного аккумулятора;
• Встроенный температурный датчик и схема управления электрическим котлом при помощи личного GSM телефона.
