Как собрать коллектор для теплых полов своими руками

Как собрать коллектор?

Монтаж коллектора тёплого пола не требует особых навыков. Рекомендуют все элементы распределительного устройства выложить на полу в соответствии со схемой.

На установленном месте на стене укрепляют скобы, которые удерживают оба коллектора. Внизу располагают холодный контур, вверху должен находиться распределить, в который нагнетается горячий теплоноситель из котла. После установки оборудования на стене начинают его сборку: переносят выложенную схему на полу.

  1. На планку подачи присоединяют концевик. С его помощью выпускают воздух из системы или удаляют теплоноситель из напольной магистрали.
  2. На планку «обратки» устанавливают концевой кран. На резьбу надевают переходник и «американку», резьбовую часть отсоединяют от корпуса и подключают к обратному коллектору. Присоединяют корпус крана, укрепляют «американку». На резьбу предварительно наматывают льняную нить для герметизации узла.
  3. На подающую и обратную планки устанавливают верхний и нижний сгоны для насоса. Крепление проводят с помощью «американки».
  4. К нижнему коллектору для тёплого водяного пола подключают трёхходовой клапан; на резьбе укрепляют льняную нить для герметизации узла.
  5. Между нижней и верхней планкой укрепляют циркуляционный насос. К нему в комплекте идут резиновые прокладки. Их вставляют в гнёзда сгонов.
  6. На трехходовом смесителе устанавливают термоголовку. От неё идёт проводник. На его конце находится термодатчик. Его укрепляют на горячем контуре.
  7. С помощью евроконусов подсоединяют трубы напольной магистрали к каждому выходу на верхнем и нижнем коллекторе. Конусы входят в комплект к оборудованию.

На распределителе с горячим контуром находятся расходомеры. На нижней планке установлены клапана, которые определяют режим подачи теплоносителя. Они защищены пластиковыми колпачками. Их снимают и устанавливают на клапана регулирующие устройства.

Мастера утверждают, что для обогрева небольшой площади можно обойтись без коллектора. Они предлагают следующие схемы системы, которая контролирует температуру теплоносителя в магистрали.

Основные виды коллекторов

Коллектор из нержавейки служит дольше латунных или металлических

Схема работы прибора такова — вода от котла поступает в накопительную емкость. Такой бак располагают на высоте над «гребенкой». Теплоноситель поступает в распределитель с запорно-регулирующей арматурой. Из распределителя потоки расходятся по отдельным веткам. Выходные трубы собираются внизу «гребенки» для отправки на подогрев к котлу.

Обычно агрегат представляет из себя кусок трубы с неким количеством отводов. По мере усложнения технического задания сложность увеличивается в десятки раз, трудоемкость настройки автоматики, монтаж усложняются в разы.

Из нержавейки

Коллекторы из нержавеющей стали крепче латунных. Они обладают большим проходным сечением, выравнивающим давление потоков разных потребителей теплоносителя. Коллектор Валтек для отопления рассчитан в среднем на 50 лет работы при давлении в 10 атм. и температуре до 130 градусов.

Фирменные модели надежны — даже появление сварного шва не приводит к коррозии. Покупая модели дешевых производителей, можно нарваться на некачественный металл и корродирование поверхности.

Из полипропилена

Полипропиленовый коллектор можно собрать своими руками из труб и фитингов

Полимерная гребенка изготавливается из полипропиленовых труб. Этот легкий материал не настолько долговечен, как стальной, но с успехом прослужит не один год. Пластиковые коллекторы исключительно дешевы. Применение оправдано при обороте теплоносителя в нескольких отопительных приборах. Если главная задача — сэкономить, этот вариант подойдет.

В магазинах представлены модели с фитингами и коллекторы с отсекающими клапанами.

Для перехода на металлическое изделие с резьбой используются комбинированные фитинги.

Пластиковые гребенки распространены на Украине. Для упрочения конструкции в заводские технополимеры к полиамиду PA66 добавляют до 30% стекловолокна для увеличения прочности.

Еще один недостаток полимеров — кислородопроницаемость. Армирование стекловолокном сводит его к минимуму. Но диффузия кислорода присутствует.

Плюсы полимерных изделий — стойкость к агрессивным средам, электрохимической коррозии, низкая теплопроводность. При одинаковой длине трубки полимер теряет меньше тепла, чем сталь или латунь.

Из латуни

Латунные коллекторы рекомендуется покупать с никелевым покрытием

Этот материал лидирует в изготовлении гребенок. Для производства в Европе изготавливается полый прут из латуни. Десятки лет изделия изготавливались из него — нарезали на нужную длину, сверлили отверстия под расходомеры, клапаны, нарезали резьбу. Присутствуют на рынке и штампованные модели.

Из-за роста цен на латунь производители переключились на дешевые материалы — сталь и пластик. Однако латунные модели по-прежнему предпочтительнее. У них один недостаток — вымывание цинка. Но оно нивелируется хромированием или никелированием поверхности.

В низкотемпературных режимах преимущества малого расширения латуни нивелируются и являются относительными.

Комплектация смесительного узла

Выше перечислены основные узлы, которые понадобятся для сборки смесительного узла своими руками. Подробнее опишем комплектность в приведенной ниже таблице.

Деталь, узелПрименяемостьКоличество Примечания
Насос циркуляционныйСистема отопления1
Фильтр тонкой очисткиСистема отопления1
ТройникБайпас малопроходный2
ТройникБайпас полнопроходный2
Клапан перепускнойСмеситель1На каждый контур
Датчик температуры обраткиСмеситель1На каждый контур
КонтроллерСистема управления1
ДатчикиПо проектуПо проекту
СервоприводСмесительПо проектуНа каждый клапан
Клапан обратныйСистема отопленияПо проектуНа каждый контур

Кроме перечисленного для сборки смесительного узла могут применяться и другие детали трубопрводного монтажа, такие как муфты, американки и прочие. С ними нужно определяться по месту установки смесителя. Из материалов нужны быть средства для герметизации соединений.

В результате работы по сборке смесителей получается панель управления отопительной системой, называемая коллектором.

Коллектор системы отопления частного дома

Он может быть достаточно сложным или совсем простым, располвгвться в подвальном помещении или в жилых помещениях в специально изготовленных коллекторных шкафах. Главное — доступность для обслуживания и ремонта.

Видео: как собрать смесительный узел своими руками

Зная из этой статьи как взаимодействуют детали и устройства смесительного узла, застройщик даже с минимальными навыками выполнения слесарных работ, справится с задачей сборки. Внимательно смонтируйте один контур, остальное покатитися как по маслу. Успехов вам!

Коллектор для системы теплый пол

Для теплых полов чаще всего монтируют общий коллекторный узел, или перед каждым контуром отопления устанавливают свой отдельный коллектор. Если реализуется последний вариант, то все коллекторы оборудуются расходомерами, термостатами, а также следующими элементами:

  1. Клапан смешения обратки и подачи;
  2. Запорный кран балансировки обогревательного прибора;
  3. Клапан перелива.

Самому собрать коллектор для теплого пола можно по разным схемам, и в некоторых схемах коллекторных узлов применяются байпасы, но не всегда – только в одноконтурных системах. Если система теплых полов организована по двухконтурной схеме, то коллектор можно включить без байпаса во вторичный контур.
Двухконтурная система теплый пол с коллектором

Перед тем, как собрать коллекторный узел для теплого пола, взвесьте свои возможности – иногда проще купить готовую конструкцию. Если коллектор будет покупаться, то лучше, чтобы все его детали и элементы были от одного производителя. При самостоятельной сборке узла необходимо выбрать материал, из которого будут собираться основные составляющие узла: из меди, стали, полимеров или латуни.

Также при выборе промышленной конструкции важно учитывать следующие параметры:

  1. Сколько в системе будет контуров отопления (обычно от 2 до 12), общая длина трубопровода и пропускная способность контуров;
  2. Максимально допустимое давление в трубах;
  3. Возможность расширения отопительной системы;
  4. Ручное или автоматическое управление коллектором;
  5. Электрическая мощность всех узлов и агрегатов;
  6. Диаметр внутренних отверстий коллектора (пропускная способность).

Коллектор своими руками

Максимально эффективную работу собранных коллекторных узлов можно обеспечить подключением к ним одинаковых по длине отопительных контуров. Чтобы с достаточной точностью уравнять трубопроводы по длине, их делят на равные отрезки, которые и подключают к коллектору. Проще всего коллекторный узел рассчитать в специальной компьютерной программе или на онлайн калькуляторе, чтобы не появилось явление, называемое «тепловая зебра», то есть, неравномерное прогревание пола.

Для расчета понадобятся следующие данные:

  1. Тип декоративного напольного покрытия;
  2. площадь отапливаемого помещения и план размещения в нем крупных предметов;
  3. Материал и диаметр труб контура;
  4. Номинальная мощность котла;
  5. Тип утеплителя пола.

Расчет коллектора

Монтаж коллектора – рекомендации

При проектировании системы теплого пола сначала нужно найти оптимальное место для монтажа коллектора. Стандартно узел устанавливают в коллекторном шкафу, а сам шкаф монтируют на высоте 30-40 см от уровня пола рядом с подачей и обраткой.

Чтобы не нарекать на собственные ошибки и обеспечить максимальный нагрев труб теплого пола, изучите инструкцию по подключению коллектора. Затем соберите узел в следующей последовательности (это касается промышленного коллекторного узла):

  1. Распакуйте трубки для прямой и обратной подачи теплоносителя. Трубки должны быть с расходомерами и питающими клапанами. Если коллектор многосекционный, соберите секции в одну конструкцию;
  2. Из собранных секций нужно собрать узел на кронштейнах (идут в комплекте);
  3. Далее устанавливаем запорную арматуру, автоматику, датчики и остальную соединительную арматуру;
  4. Узел крепим к стене или в шкафу, монтируем термостат, сервопривод и циркуляционный насос;
  5. Подсоединяем трубы от котла и трубы от отопительных контуров системы «теплый пол».

Набор коллектора

Теперь схема подключения коллектора теплого пола опрессовывается, после чего можно заливать бетонную стяжку. Тепловые настройки коллектора можно проводить после монтажа финишного покрытия.

Коллекторный узел своими руками

Заводской коллектор – изделие достаточно дорогостоящее, поэтому многие мастера хотят сделать его своими руками. Многие элементы все равно придется покупать, но стоимость будет дешевле. Проще всего самодельный коллектор спаять из ПВХ труб и фитингов Ø 25-32 мм. Также понадобятся тройники и отводы таких же диаметров, и запорная арматура.

Самодельный коллектор

Количество вентилей и фитингов подсчитывается по числу контуров отопления. Из инструментов нужен паяльник для элементов из пропилена и насадки к нему, специальные ножницы для резки труб и рулетка.

Разметка коллектора заключается в разметке и отрезании труб нужной длины, соблюдая минимальное расстояние между тройниками. К ПВХ тройникам паяльником припаиваются вентили и переходы. К этой конструкции припаиваются фитинги для подключения насоса. Как видите, все просто, но более сложные коллекторные узлы лучше покупать готовыми.

Коллектор: что это такое?

Теплый водяной пол представляет собой самостоятельную систему отопления, которая обязательно должна стыковаться с основной. Для этого используется коллектор или несколько таких устройств, если уложено несколько обогревательных контуров. Простейший коллектор представляет собой отрезок трубы, к которому подключаются другие трубы.

Коллектор для теплого водяного пола – достаточно сложное устройство, предназначенное для направления и регулирования потоков теплоносителя

Один конец устройства соединяется с обратной или напорной (подающей) трубой, это зависит от назначения коллектора. К дополнительным же выводам подключаются отопительные трубы водяного пола.

Такие системы на практике встречаются достаточно редко, их сменили более сложные конструкции. Сегодня коллектор для теплого пола представляет собой технологический узел, включающий в себя несколько элементов. Его основной функцией является направление и регулирование потоков теплоносителя.

Отопительный прибор способен разогреть теплоноситель до 75-90С. Это нормально для радиаторов, но недопустимо для теплого пола. Если в его трубы поступит теплоноситель с такой температурой, человеку будет крайне некомфортно находиться в помещении. Кроме того, напольное покрытие может быть испорчено.

Именно поэтому и устанавливается коллектор, который выравнивает температуру обратного и прямого потоков, контролирует рабочие параметры системы при помощи датчиков и обеспечивает равномерный разогрев каждого из участков труб. Для максимально эффективной работы распределительный коллектор оснащается такими функциональными элементами:

  • обратная и подающая гребенки;
  • трех или двухходовые клапаны;
  • циркуляционный насос;
  • расходомеры;
  • термостатические клапаны.

Устройство функционирует следующим образом. Две гребенки связаны между собой и соединены в общий коллекторный блок. Обратный и подающий поток смешиваются в особом смесительном узле, так же происходит и регулировка температуры теплоносителя.

В зависимости от предназначения и количества отапливаемых контуров схема коллектора может менять. Общий вариант сборки оборудования представлен на рисунке

К гребенкам подключается насосная группа, которая обеспечивает циркуляцию жидкости по трубопроводам. После того, как термодатчик сообщает о  том, что в отапливаемом помещении достигнута заданная температура, клапаны автоматически перекрывают поступление горячей воды в подающую линию системы.

Что из себя представляет коллектор

Коллектор — это устройство для разводки жидкости, которое часто называют гребенкой, видимо из-за внешнего сходства схемы коллектора с этим предметом. В сантехнических системах предназначен для распределения воды, например, с подающей трубы на несколько кранов без потери давления.

Соответственно, если два человека, например, в ванной и на кухне воспользуются водой, давление в трубах и напор воды будет равным для обоих.

Коллектор упрощает разведение воды в разные места, можно легко сделать разводку на стиральную машину, ванну, мойку, сливной бачок. От коллектора до потребителя идет одна целевая труба без лишних разводок и спаек, что не только упрощает, но и повышает надежность системы.

В отопительных системах гребенки применяются для распределения теплоносителя по контурам, отопление обычно разбивается на участки. Например, первым контуром служит радиаторная система отопления, вторым идет теплый пол на том же этаже. При этом требуется распределить теплоноситель от нагревателя к контурам и сделать возвратную замкнутую систему.

Без коллектора такая конструкция окажется крайне сложной, потребуется гораздо больше усилий и материала, для того, чтобы реализовать отопление, будет трудоемкой в обслуживании и менее надежной в эксплуатации.

Коллектор же распределяет теплоноситель с равномерным давлением, и возвращает теплоноситель со всех контуров обратно в нагреватель. Такой метод делает замкнутую систему простой и надежной.

Характеристика полипропиленовых коллекторов

Полипропилен — не токсичен, при нормальной эксплуатации полностью безвреден как для пользователя, так и окружающей среды. Вредные пары материал способен выделять только при горении. Температура плавления полипропилена – 160 – 170 ºC.

Рекомендуем ознакомиться: Запорная арматура и ее применение в трубопроводных системах

Соответственно, материал без проблем выдерживает работу в отопительных системах. Но недостаток полипропилена – низкий порог температуры стеклования. При t от -10 до -20 ºC материал становится твердым и хрупким, теряет упругость. Потому, применение полипропилена на холоде нецелесообразно.

В остальном полипропилен надежный и удобный в монтировании материал, который можно достаточно гибко использовать как в сантехнике, так и в отоплении.

https://youtube.com/watch?v=AxN2HglsdX4

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Правильная сборка коллектора для теплого пола

Сбор купленного коллектора заводского производства — несложный процесс. В комплекте:

  • распределитель с ротаметрами, он подключается к подаче — имеет 2 и больше отводов для контуров;
  • гребёнка обратки с термоклапанами вместо расходомеров;
  • автоматические воздухоотводчики;
  • краны с заглушками для подачи и слива воды из магистрали тёплого пола;
  • термометры температуры на входе и выходе;
  • запорные шаровые вентили и кронштейны.

При приобретении прибора, его комплектность можно изменять, отталкиваясь от бюджета и способа соединения с котлом. Допустимо установить распределитель без ротаметров или 1 термометр, а не 2.

Процесс сборки

Инструкция по сборке коллектора теплого пола

Заводское устройство изготовлено так, чтобы смонтировать его своими руками смог каждый. То есть, чаще распределительные части продаются уже в собранном виде, к ним надо подключить только контуры тёплого пола, и подсоединить детали, имеющие вспомогательное значение.

Собирать оборудование следует поэтапно:

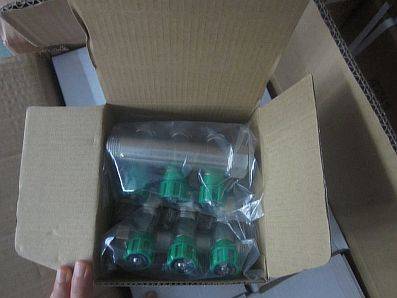

Устройство вынимается из упаковки. В заводских моделях подающая и обратная трубы уже имеют расходомеры и клапаны. Если узел разделён на несколько частей, то их следует скрутить между собой.

Коллектор закрепляется на кронштейне, это позволит проводить дальнейшую сборку с большим удобством.

Присоединяются остальные детали — воздухоотводчик, вентиля, заглушки и контролирующие устройства.

На коллекторе обратки монтируются шаровые вентиля.

Насос для циркуляции и клапаны следует крепить после фиксации устройства на стене.

Назначение и состав коллектора

Сколько бы не стоили коллекторы, назначение состав их одинаков, цена зависит только от качества производителя составляющих. Вот основные составляющие:

1,2 — корпуса коллектора; 3 — переходник; 4 — дренажный кран; 5 — отводчик воздуха автоматический;

6 — клапан отсечной; 7 — крепеж коллектора; 8 — евроконус для подключения труб контура.

Расходомер предназначен для регулировки равномерного скорости потока воды в каждом контуре при их различной длине, это необходимо для того чтобы все контуры имели одинаковую температуру, в ином случае разные части пола буду разной температуры. Ведь как известно, жидкость течет по пути наименьшего сопротивления, поэтому без расходомеров контуры малой длины будут горячее длинных контуров.

Расходомеры устанавливаются в подводящий коллектор. Регулировочной гайкой или кольцом (в зависимости от производителя) выставляется условный проток, в литрах в минуту, по контуру, который можно наблюдать по шкале на прозрачной колбе. Конечно это можно сделать и простыми вентильными кранами, но точность будет гораздо ниже, а от этого пострадает эффективность теплого пола.

Сервоприводы также автоматически регулируют поток, только уже на обратке коллектора, монтируются на каждый контур. Работают они в паре с термостатами, которые устанавливаются в каждой комнате и посылают сигнал на сервопривод для прикрытия или приоткрытия определенного контура. С одного термостата может управляться несколько сервоприводов.

Выпускают разные модели сервоприводов, с разным рабочим напряжением, но по принципу действия есть 3 вида сервоприводов:

  1. нормально открытые — начальное положение клапана открытое, то есть когда на сервоприводе нет напряжения, то он находится в открытом (пропускном) положении.
  2. нормально закрытые — начальное положение клапана закрытое, когда нет напряжения на нём клапан закрыт для прохождения теплоносителя.
  3. универсальные, переключающиеся, которые могут быть как нормально открытыми, так и нормально закрытыми.

Примерную комплектацию коллекторного узла и способы его регулировки Вы можете посмотреть в видеоролике.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

  • Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
  • Нельзя установить расходомеры;
  • Требуется защитный ящик большего размера из-за массивности конструкции;
  • Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Монтаж коллектора теплого пола после сборки

После сборки коллекторы можно поместить в специальный коллекторный шкаф. Для этого, разумеется, шкаф нужно установить. Высоту установки шкафа нужно ориентировать относительно поверхности будущего чистового пола.

Для монтажа коллектора в шкафу есть направляющие, которые передвигаются горизонтально на нужное расстояние друг от друга:

Расстояние между направляющими зависит от длины коллектора. На направляющих имеются болты с гайками, с помощью которых коллекторы и крепятся.

Если коллектор без шкафа, то крепите его на высоте не ниже 1000 мм от основания, после устройства всех слоёв «пирога» теплого пола высота от чистого пола будет нормальная. Вообще, крепить коллектор можно на любой высоте, удобной для присоединения потом труб (в смысле, не нужно делать его слишком низко, иначе будет не удобно подводить трубы петель). Обычно коллектор монтируется на 400. 500 мм от нижнего коллектора до бетонного пола.

К стене коллектор можно крепить либо специальными кронштейнами:

– либо хомутами с дюбелями:

Под пластиковый дюбель сверлим отверстие чуть большей глубины, чем длина дюбеля, – чтобы пыль от сверления, оставшаяся в отверстии, не помешала забить дюбель полностью.

Принцип работы коллектора

Работа отопительной системы «теплый пол» зависит напрямую от настройки коллектора, который является распределительным устройством. Рассмотрим, как это выглядит:

— котловая вода, поступающая от автономного котла или по стояку центральной системы отопления, имеет температуру 50-70С, поступает в коллектор через зональный клапан-вентиль, оснащенный термостатической головкой.

  • далее вода, если ее температуру выше оптимальных параметров, смешивается с обраткой, после чего поступает уже в коллектор, распределяющий воду нужной температуры по петлям водяного контура.
  • при достижении теплоносителем оптимальных температурных параметров зональный вентиль перекрывает направление потока, направляя воду в систему обратной подачи.

Благодаря такой системе теплый пол может длительное время работать без участия источника нагрева теплоносителя.

При снижении температуры воды в системе теплых полов, включается в работу обратная схема.

зональный вентиль открывает доступ воде, в результате чего начинается смешивание воды с потоком, циркулирующим в обратке. Температура теплоносителя в отопительных контурах снова повышается до нужных значений.

Добиться точности настройки расхода воды в трубопроводе теплых полов можно путем настойки расходомера. Параметры выставляются в пределах 1-1 л/мин. в соответствии с имеющими тепловыми расчетами.

Смесительные клапаны работают для устранения линейных расширений и обеспечивают контроль над расходом теплоносителя в водяных контурах.

Обычно используются коллекторы с двумя выходами, однако, нередки случаи, когда возникает необходимость устанавливать смесительный узел на 4-6-8 и 12 выходов. Для того, что бы спрятать такую массивную и неприглядную конструкцию в жилых помещениях, предназначен коллекторный шкаф для теплого пола.

Для того, что бы добиться равномерного распределения поток воды по водяным трубам, обратные входы оснащаются сервоприводами, которые взаимодействуют с термодатчиками и автоматически перекрывают подачу воды в трубопровод греющих полов. Практически каждая модель смесительного узла оснащается электронной схемой рассеивания. С ее помощью контролируется работа циркуляционного насоса и предохраняющего термостата.

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

  • давление в рабочем состоянии — максимальное значение 10 бар;
  • температурный уровень — +90 градусов (максимум);
  • диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

  • диаметр изделия — 1 или 1, 25 дюйм;
  • количество отводов — от 3 до 12;
  • давление (рабочее значение) — 10 бар;
  • максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Конструкция устройства

Если коллектор оценивать просто визуально, то на первый взгляд – это целая группа трубопроводов, собранных в определенном порядке. По своему внешнему виду устройство напоминает гребенку, за что и получило свое второе неофициальное название. Задача, которую выполняет это узел, заключается в смешении различных потоков воды. В результате на выходе получается единый поток теплоносителя нужной температуры и интенсивности. Для теплых полов данное условие является обязательным, иначе теряется смысл работы отопительной системы подобного типа.

В зависимости от конструкции коллектора на практике используются три типа смешивания жидкой среды:

  • последовательное смешивание;
  • параллельное;
  • комбинированный тип смешивания.

*На рисунке-схеме показаны два варианта работы смесительного узла.

Последовательный тип смешивания предполагает подачу насосом смешенной воды от источника нагрева в петлю водяного пола в одном направлении. Параллельный тип смешивания, обе линии теплоносителя, основной и обратка разделены. В данном случае теряется значительная часть тепловой энергии. Для параллельных типов характерной является неравномерная подача теплоносителя.

Комбинированный тип использование и последовательного и параллельного типа смешивания. Такие схемы коллекторов встречаются реже ввиду особенностей и сложностей конструкции.

Принцип работы устройства объясняет и комплектность коллекторной группы. В нее входят:

  • трехходовые клапаны (регулирующий, смешивающий и смесительный), который устанавливается на каждом входном и выходном отверстии коллектора;
  • трубопровод с тройниками;
  • циркуляционный насос;
  • группа регулировки и автоматизации.

Установка коллектора для вашего теплого пола делают всю систему отопления полноценной и функциональной. Насос гонит воду в отопительный контур до тех пор, пока температура нагрева теплоносителя не достигнет заданных параметров. Работа автоматики начинается с того момента, когда необходимо перекрыть поток горячей воды для попадания в греющую трубу. Все стандартные модели коллекторов оснащаются воздухоотводчиками и системой слива, клапан, через который из системы сливается вода.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
