Распространенные виды
Печь из кирпича своими руками предполагает несколько разновидностей. Схема строения подбирается в зависимости от назначения сооружения и количества свободного места. Чаще для небольшого домика предполагаются:
- Голландский тип. Еще такая печка называется «канальная последовательная». Этот способ кладки — простой и умещается в помещение любого размера. Печная конструкция выдает КПД в 40%.
- Шведский агрегат. Применяется и для прогревания через топку, и для установки отдельного отделения с плитой. Печка камерная и предполагает омывание стенок дымовыми газами высокой температуры. КПД этого сооружения — 60%, что позволяет равномерно прогреть стенку агрегата на всю высоту.
- Колпаковая печь. Механизм работы такого сооружения предполагает саморегуляцию дымовых газов: они попадают в дымоход после полного прогорания под колпаком. КПД колпаковой печки — 70%. Применяется только для нагревания воздуха в помещении.
- Русская печка-лежанка — проточная схема без конвектора. Коэффициент полезного действия этого сооружения выше 80%.
Проект стандартной русской печи
Чертежи порядовки для русской печи своими руками и описанием кладки являются необходимой частью будущей работы
Важно понять, что устройство даже типовой печи родилось в результате опыта поколений мастеров. Не все тонкости и нюансы будущего очага окажутся понятны новичку
Поэтому вносить не предусмотренные проектом изменения в инструкцию – неразумный шаг. Отступление от чертежа может кончиться тем, что уже возведенная печь даст трещину при растопке либо не обеспечит тягу. Тогда работу придется переделывать полностью.
Размеры
Классическая схема кладки русской печи для дома предполагает размеры самого агрегата в плане 1270х1660 мм. Фундамент шире на 10-15 см. Высота фасада — 2380 мм, уровень лежанки – 1540 мм. Основная кладка такой печи без учета дымохода состоит из 32 рядов кирпича.
Чертежи
Схема кладки с расшифровкой по каждому ряду и поперечными разрезами, демонстрирующими внутреннее устройство агрегата, приведена на рисунке.
Схема кладки печи с расшифровкой по каждому ряду и поперечными разрезами
Описание кладки
Конструкция печи должна быть полностью герметична, иначе есть опасность отравиться продуктами горения. Поэтому в работе применяют только целые кирпичи и тщательно заполняют раствором швы. Внутренняя обмазка шва глиной не рекомендована из-за ухудшения теплопередачи и накопления на поверхностях копоти.
Фундамент – основа любого строения
Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.
После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.
На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:
- 1/3 ведра цемента.
- 8 штыковых лопат песка.
- Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.
Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.
На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.
Фундамент
выполняют его заглубление
Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.
После завершения землекопных работ дно ямы утрамбовывается
Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку
Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.
Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента
Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель
Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта
Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.
Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.
Качественный материал — надежная конструкция
Чтобы выложить печку из кирпича, важно правильно подобрать материалы. От износоустойчивости и структуры использованных приспособлений зависит результат
Первое, что необходимо закупить, — кирпич для печи. Если есть достаточно опыта в строительстве сделать кирпич можно самостоятельно. Но чаще применяют такие виды:
- Керамический строительный (красный). Используют для выкладки первого ряда — подтопочного ряда, и для выстраивания части дымохода, где температура ниже 80 градусов.
- Керамический печной кирпич — красного цвета, но с более плотной структурой. Температура, которую выдерживает материал 800 градусов. Он применяется для выкладывания жаровой части.
- Шамотный кирпич. Используют для обкладывания топочного отделения изнутри. Хорошо впитывает и проводит тепло. Для второго слоя иногда применяется подовый кирпич.
Кроме того, при выборе кирпича необходимо обратить внимание на такие показатели:
- отсутствие газовых пор и сторонних частиц в структуре;
- мелкозернистость;
- четкий звонкий звук при ударении металлическим предметом;
- способность к образованию нескольких крупных фрагментов при раскалывании.
Возможные разновидности растворов
Чтобы правильно сложить печку, необходимо также правильно подобрать раствор для скрепления всех элементов. Чаще всего используют такие смеси:
- Цементно-песчаный. Подходит для конструкции из строительного кирпича.
- Цементно-песчаный класса «люкс». Для приготовления применяется горный песок и портландцемент марки М400 и выше. Такая смесь используется если дровяная печь растапливается нерегулярно.
- Раствор на глине с горным песком. Позволяют сделать равномерную прокраску вне зависимости от того, какая толщина швов. Вместо песчаного компонента, для смеси можно использовать перебитый в порошок шамотный кирпич.

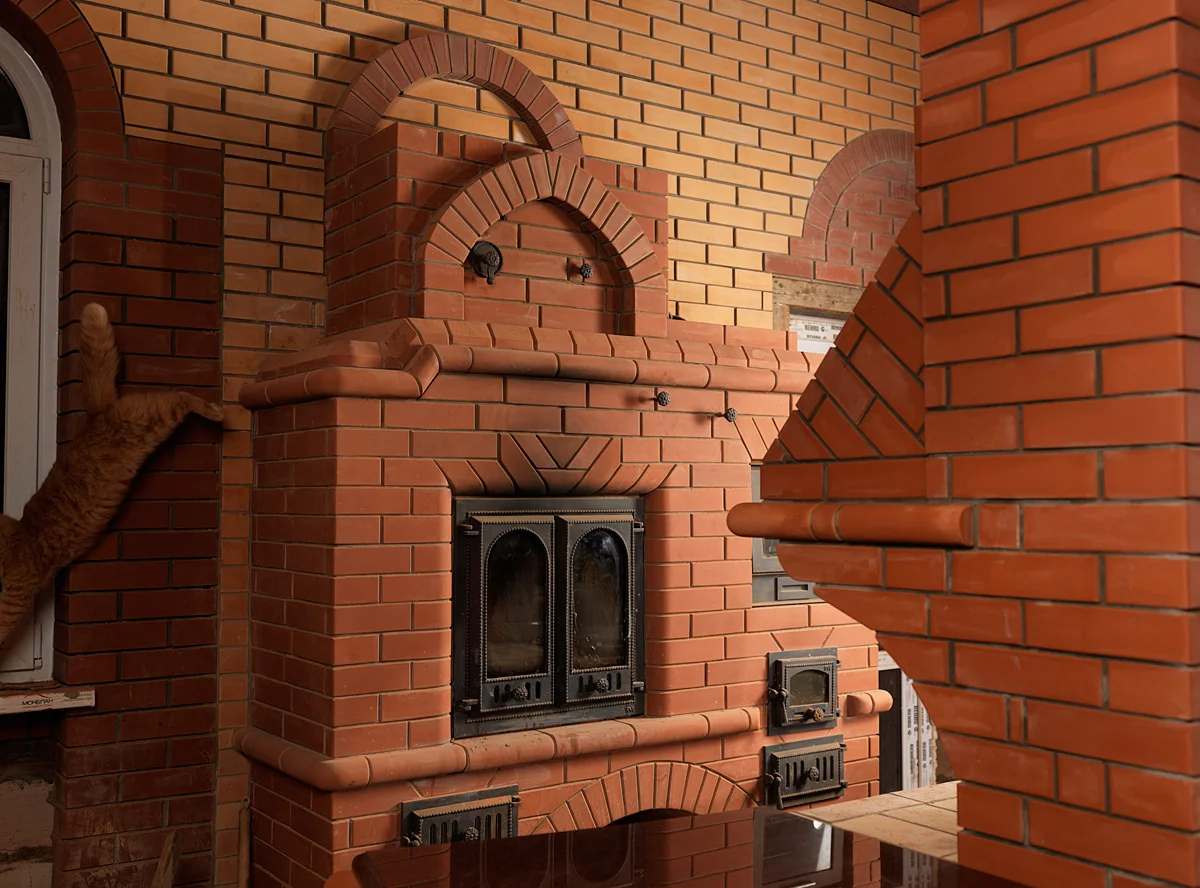

Особенности кирпичной печи
- Конструкция печи позволяет создать экономичный отопительный источник тепла для дома, при котором топлива будет использовано небольшое количество, а теплая и комфортная атмосфера в помещении будет всегда.
- Кирпичная печь проста в исполнении. Изучив правила кладки, любой начинающий печник сможет выполнить ее качественно своими руками.
- Возможность вставить внутренний нагреватель для теплоносителя. Водяной бачок, нагреваемый в печи и передающий тепло воде в трубах, наиболее экономичный вариант любого отопления.
- Величественный вид русской печи очень часто используют дизайнеры для создания неповторимого деревенского интерьера. Фото интерьеров с русской печью можно найти в тематических каталогах.
- Эксплуатация печного массива не создает видимых трудностей для начинающих любителей печного отопительного оборудования, простота закладки и растапливания дров не только полезное дело, но еще и пользуется особой популярностью из-за неповторимой атмосферы открытого огня.
- Если правильно выбрать назначение и конструкцию печи, то решается много проблем от подачи тепла до приготовления вкусных блюд.
- Использовать в качестве отопительного материала рекомендуется дрова или уголь. Сжигать в топке различные отходы нельзя, так как современные материалы, пришедшие в негодность, выделяют много вредных смесей для организма человека. Кроме того, эти горючие частицы оседают на стенках дымохода и очень плохо поддаются чистке.
Какие печи из кирпича бывают
Сложить печь из кирпича — не самое простое дело. Для начала необходима тщательная подготовка материалов, инструментов, планов. Но прежде всего, нужно определиться с тем, какую из многих видов печей вы хотите сделать.
- Отопительные печи. Как понятно из названия, их основная задача — обогрев помещения. Печи такого вида предельно просты, имеют несложную конструкцию и сооружают их недолго.
- Комбинированные печи. Более универсальный тип печей, нежели первый. Они несколько сложнее в строительстве, но обладают не только функцией обогрева помещения. На таких печах можно заниматься приготовлением пищи. В некоторых версиях в них встраиваются даже духовые шкафы.
- Печи-камины. Идеальный тип печи для частного дома или дачи. Обладая непревзойденным внешним видом, они хорошо справляются с отоплением вашего здания. Грамотно построенный и хорошо обработанный камин станет интерьерной изюминкой вашего дома.
Некоторые мастера ранжируют печи не по основной функции, а по форме агрегата: квадратная, прямоугольная, круглый и прочая.
Разумеется, почти любому домовладельцу под силу сделать печь своими руками. Многочисленные схемы и руководства помогут вам сделать это качественно и с минимальными временными затратами. Печь может быть любого размера, формы и предназначения. Однако следует помнить, что главным условием ее успешного строительства будет пожаробезопасность.
Особенности печей в зависимости от их размещения
Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.
Печь для дома
Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.
Русская печь в интерьере современного дома
В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.
Печь для дачи
Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.
Печь для гаража
Гараж для многих мужчин становится особенным местом, создающим личное пространство
Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу
Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.
Печь для бани
Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).
Печь для бани из кирпича
Печь для беседки
Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).
Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.
Уличная печь
Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.
Где разместить конструкцию
Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.
Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.
Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.
Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.
Разновидности печных конструкций
Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.
По своему назначению, печи делятся на следующие виды:
- отопительные;
- варочные;
- многофункциональные;
- комбинированные.
Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:
- топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
- зольника, где собирается пепел;
- дымохода.
В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.
В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.
Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.
По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.
Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.
Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.
Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.
Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.
Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).
- Отопительно-варочная печь относится уже к многофункциональным конструкциям.
Это более сложный в реализации проект, так как он состоит из:
- топочной камеры;
- дымохода;
- зольника;
- варочной поверхности;
- духового шкафа.
Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.
В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.
Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.
Печь с сушильной камерой
Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.
Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.
Характеристики отопительных печей
Отопительные печи предназначены для отопления жилых помещений. Конструкции их неоднократно менялись, на смену многооборотным отопительным печам с последовательными вертикальными дымооборотами пришли однооборотные отопительные печи с одним восходящим дымоходом и с несколькими нисходящими.
Схемы движения газов в бытовых печах а — многооборотная печь с вертикальными каналами; б — однооборотная печь; в — печь с верхней и нижней отопительными камерами; г — печь с усиленным нижним обогревом с верхней и нижней отопительными камерами
У однооборотных печей более равномерно прогреваются наружные стенки.
При устройстве колосниковой решетки в топливнике таких печей КПД повышается до 70—75%.
Недостатком однооборотных печей является то, что их верхняя часть прогревается сильнее, чем нижняя. Из-за этого и не происходит равномерного прогрева помещений с минимальной разницей температур у пола и у потолка.
Отопительные печи различных размеров и конструкций с повышенным нижним обогревом, приведенные в этой статье, при их правильной эксплуатации обеспечивают равномерный прогрев помещений с минимальной разницей температур у пола и у потолка в 2—3°С.
По своей конструкции эти печи состоят как бы из двух печей, поставленных одна на другую и соединенных между собой одним соединительным вертикальным каналом. В отопительных печах этих конструкций происходит интенсивное прогревание нижней части печи.
Горячие дымовые газы в массиве печи продвигаются следующим образом. Выходя из топливника (см. рис. 1), они сначала прогревают нижнюю часть печи, далее, поднимаясь по вертикальному соединительному каналу, прогревают верхнюю часть печи. На вертикальных продольных и поперечных разрезах стрелками показано движение горячих дымовых газов в отдельных частях корпуса печи.
В печах этих конструкций дымовые газы до выхода в дымовую трубу по мере их общего продвижения в массиве печи проходят то же расстояние, что и в однооборотных печах с одним восходящим и несколькими опускными каналами. Дымовые газы в отопительных печах такой конструкции проделывают короткий путь, преодолевая небольшое газовое сопротивление. В массиве печей таких конструкций дымовые газы продвигаются по принципу «вольного» движения газов, о чем сказано ниже.
«Вольное» движение газов
Отопительные печи, приведенные в этой статье, относятся к толстостенным печам умеренного прогрева с повышенной теплоотдачей нижней их части. Топка этих печей длится всего 45— 60 мин, топливо в них укладывают в 3—4 приема. Обычно эти печи протапливают один раз в сутки, но при низкой температуре наружного воздуха (до 35—40°С) печи желательно протапливать два раза в сутки — утром и вечером. При двухразовой топке обеспечивается нормальная температура в помещениях с суточным колебанием в 2—3°С.
Эти печи очень экономичны в топливном отношении, их КПД особенно увеличивается при установке герметических топочных и поддувальных дверок. Затраты топлива сокращаются в два раза и более по сравнению с эксплуатацией многооборотных печей. В качестве топлива желательно применять антрацит, а при его отсутствии можно использовать каменный уголь, углебрикет, торфяной брикет и любые дрова. При заготовке дров длину поленьев надо делать по размерам топливника печи.
Тандыр или русская печь
Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.
Древний тандыр
Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.
Сравнение кирпичной и металлической печи
Любая печь либо камин обладают положительными качествами. Но необходимо учитывать размер и тип помещения.
Сравним возможности кирпичной и металлической печи:
- Корпус кирпичной версии создаётся из кирпича и отличается увеличенной теплоёмкостью. Металлическая собирается из стали либо чугуна;
- У металлической значительно тоньше стенка. Потому она быстро и больше нагревается. Кирпичная основа нагревается долго и никогда не достигает высоких температурных значений;
- Металлическая версия отдаёт тепло только в процессе топки. Кирпичная некоторое время продолжает обогревать помещение после прекращения топки;
- В качественной металлической модели высокий уровень КПД сжигания топлива чего не скажешь о кирпичном аналоге;
- Для кирпичной модели требуется фундамент, и она обладает увеличенной массой. Металлическое изделие можно монтировать на пол либо подвешивать на стене, что очень удобно в целях сохранения пространства.
Какую печь выбрать? Это зависит от цели использования и доступного пространства. Но кирпичную значительно проще создать своими руками. Потому в качестве самодельной версии она вне конкуренции, а металлическая это современный аналог с развитыми возможностями и упрощённым процессом эксплуатации.
