Счетчики электроэнергии Энергомера: отличительные особенности и критерии выбора, порядок подключения

Полезные советы:

• Для таких построек как гараж, в которых применяются сварочные аппараты, компрессоры и другое энергоемкое оборудование надо приобретать счетчики помощнее.
• Перед покупкой желательно прочитать тематические форумы и отзывы.
• Стоит узнать, в какую сумму обойдется при необходимости ремонт.
• У продавца следует поинтересоваться о том, в какой степени шумен прибор, иначе его жужжание сильно огорчит.
• При покупке механического типа аппарата надо проверить его. Следует рукой крутануть диск. Если исправен, то он будет вращать по инерции.

Приборы учета расходуемой электроэнергии предназначены для работы на десятилетия, а также требует опломбирования и выдачи документов. Эти факторы влияют на необходимость приобретения качественного электросчетчика во избежание проблем.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

• источника питания (сети 220 В);
• нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

• 6 или 7 – соответствующее количество барабанов;
• отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

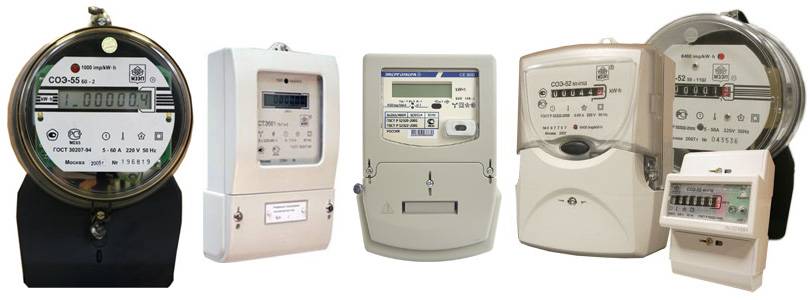

Обзор распространенных марок электросчетчиков

Рейтинг электросчетчиков поможет вам подобрать конкретную модель.

“Меркурий” — серии 201, 202:

• Электросчетчики электронного типа, однотарифные.
• Рассчитаны на максимальное значение силы тока в 60/80 А, и отлично подходят для жилья в многоквартирных домах.
• Гарантия составляет 6 лет, а фактический рабочий ресурс — до 30 лет.

Важно! Период между двумя поверками составляет 16 лет

“Меркурий” многотарифный:

• Прибор ведет учет энергозатрат по 4 тарифам.
• Максимальный ток 60 А.
• Продолжительность межповерочного интервала составляет 16 лет.

Важно! Есть возможность соединить прибор с компьютером и дистанционно передавать учетные данные

Счетчик “Меркурий” трехфазный:

• Класс точности составляет 1.0.
• Продолжительность времени между двумя поверками 16 лет.
• Срок службы составляет 30 лет при 5-ти летней гарантии.

“Энергомера” — однофазный:

• Величина максимальной токовой нагрузки составляет 60/100 А.
• Рабочий ресурс прибора составляет 220 тыс. часов.
• Конструктивные особенности позволяют делать замеры высокой точности.
• Прибор невосприимчив к электромагнитным помехам.

Важно! Есть различные варианты креплений: под болты или дин-рейку

Энергомера СЕ 102 многотарифный:

• Возможно измерение расхода электроэнергии по 4 тарифом.
• Прибор оснащен запоминающим устройством.
• Результаты замеров не теряются, если счетчик оказывается обесточенным.
• Возможно крепление на болты или дин-рейку.

Важно! Имеется защита от механических воздействий и магнитного “взлома” данных

Энергомера — трехфазный прибор для частного дома:

• Электроизмерительный прибор для различных видов нагрузок в трехфазной цепи.
• Прибор учитывает 3 вида энергии: общую, активную и реактивную.
• Рассчитан на величину тока в 60/100 А, может быть подключен через трансформатор или напрямую.
• Гарантийный срок составляет 4 года, срок службы — 30 лет.

Важно! Интервал между поверками составляет 16 лет

Счетчики АВВ

Однотарифные приборы предназначены для учета энергозатрат в домашних условиях:

• Класс точности 1.0.
• Максимальный ток 40/80 А.
• Устройства предназначены для монтажа на дин-рейку, применяются при сборке модульных электрощитов.

Однофазные многотарифные устройства:

• Предназначены для сетей с токовой нагрузкой до 80 А.
• Энергозатраты учитываются по 2 тарифам.
• Имеется запоминающее устройство.
• Есть возможность для передачи данных через ИК-порт.
• Межповерочный интервал оборудования составляет 16 лет.
• Срок работы 30 лет, при гарантии до 5 лет.

Выбор наилучшего варианта прибора по учету обязательно должен совпадать с рекомендациями от поставщика электроэнергии. Поэтому дополнительная консультация в организации энергосбыта не будет лишней.

Разновидности счётчика

Прибор выпускается в 3-х вариантах корпусов.

Расшифровка маркировки счётчика – Энергомера СЕ303

В корпусе, предполагающим монтаж на рейку, производятся следующие модификации прибора:

• 543 JAQZ – модель класса точности 0,5S для активной, и 0,5 – для реактивной энергии, с напряжением по каждой из фаз 230 В при общем – 400 В, с базовым и предельным током соответственно 5 и 10 А; оборудована оптопортом, интерфейсом RS485, нагрузочным реле, с расширенным набором характеристик;
• 543 JAZ – исполнение без реле управления нагрузки, в остальном комплектация аналогична;
• 745 JAQZ – от первой в списке модели отличается классом точности 1 для любого из видов энергии, и величиной предельного тока (60 А);
• 746 JAQZ – разница в величине предельного тока (100 А);

• 746 JAZ – от предыдущей модификации отличается отсутствием нагрузочного реле.

В корпусах S31 и S34, устанавливаемых на винты, производятся ещё соответственно 46 и 15 модификаций, различающихся:

• классом точности;
• параметрами тока и напряжения;
• комплектацией.

Детальнее о характеристиках той или иной модели указано в руководстве по эксплуатации устройства.

Программирование счётчика с помощью оптопорта:

Электросчетчик «Энергомера СЕ101»: схема подключения

При установке этой популярной модели следует придерживаться, конечно же, в первую очередь рекомендаций производителя. Выглядит схема подключения СЕ 100 так, как представлено на рисунке ниже.

Как видите, клеммы 1 и 3 здесь предназначены для провода «фаза», а 4 и 5 — «ноль».

При установке электросчетчика «Энергомера СЕ 101» схема подключения должна использоваться именно такая и никакая другая. Дело в том, что эти приборы, к сожалению, могут давать возможность потребителю воровать электроэнергию. Полную схему подключения для этой цели мы показывать, конечно, не будем. Отметим только, что в этом случае провод «0» подключается к первой клемме. Для воровства при «неправильной» схеме владельцу дома или квартиры нужно просто сделать заземление нулевой шины.

Возможно, кто-то из потребителей и относит это к плюсам электросчетчиков «Энергомера СЕ 101» в отзывах. Но это, конечно же, неправильно. Пользоваться наличием такого слабого места у этих счетчиков, разумеется, не стоит. При опломбировке мастером ЖЭК «необычная» схема наверняка будет замечена. Если же при этом еще и выяснится то, что владельцы квартиры или дома воровали электроэнергию какое-то время, им придется заплатить очень крупный штраф. Размеры же последних современными законами установлены действительно запредельные. Так что рисковать в любом случае не стоит.

Преимущества прибора

Для этого электросчётчика характерны следующие плюсы:

• невысокий собственный расход энергии;

• простота и надёжность конструкции;

• приспособленность к работе в условиях широкого диапазона температур и защищённость от других воздействий, включая умышленное, с целью хищения электроэнергии;
• укомплектованность токовым шунтом, позволяющим подключать устройство непосредственно, без использования дополнительных приборов и усложнения схемы;
• наличием оптовыхода;
• индикацией о режиме работы и ошибках.

Защищённость корпуса позволяет устанавливать аппарат внутри помещений или снаружи, в закрытом шкафу.

Установка счётчика

Крепёж аппарата выполняется посредством ДИН-рейки или винтов, что зависит от конструкции корпуса.

Надёжность и приспособленность к эксплуатации в широком диапазоне характеристик электросети и температурных параметров окружающей среды, разумная ценовая политика свидетельствуют о преимуществах выбора данной модели электросчётчика

Электросчетчик ЦЭ6803В – это устройство, с помощью которого происходит подсчет электрической энергии в цепях переменного тока. Завод изготовитель изделия – концерн «Энергомера». Такой прибор пользуется большим спросом на рынке устройств по учету и контролю электрической энергии. В данной статье мы рассмотрим технические характеристики счетчика ЦЭ6803В, а также его размеры и дополнительные параметры.

Основные и дополнительные технические характеристики указаны в таблице ниже:

Параметры надежности:

1. Поверка приспособления осуществляется после его выпуска из производства, после ремонта и в ходе эксплуатации. Межповерочный интервал составляет 16 лет.
2. Средний срок службы устройства – до 30 лет. Электросчетчик Энергомера ЦЭ6803В имеет не только важные технические характеристики, но и доступную и приемлемую цену. Поэтому и пользуются большой популярностью.
3. Счетчик имеет гарантийный срок 4 года с момента выпуска.

Напоследок рекомендуем просмотреть видео, на котором предоставлен обзор данной модели электросчетчика:

Вот мы и рассмотрели основные технические характеристики счетчика ЦЭ6803В. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем прочитать:

Счётчик Энергомера ЦЭ6803В – это прибор для учёта активной электроэнергии, предназначенный для эксплуатации в трёхфазной сети переменного тока.

Прибор однотарифный, с электронной или электромеханической системой отчётности. Кроме того устройство имеет энергонезависимую память — это позволит уточнить показания даже при отключённой электроэнергии.

Технические параметры устройства можно узнать из маркировки на его корпусе. Расшифровка кода представлена на рисунке:

Счётчик выпускается компанией «Энергомера», отсюда и имя собственное прибора, ЦЭ6803В – модель устройства, остальное расшифровывается так:

1. М – модифицированный, литера Ш на этом месте означает на шунтах.
2. R32 способ крепления, в этом случае в щиток и на рейку, R31 только на рейку, Ш33 только в щиток.
3. Тип отчётного устройства, чаще всего механическое, разрядность обозначается приставленной к литере цифрой, М6 для шестиразрядного устройства, М7 для семиразрядного.
4. Схема включения.
5. Номинальный и максимальный ток устройства.
6. Номинальное напряжение.
7. Число тарифов, в нашем случае 1Т.
8. Класс точности электросчётчика.

Эти параметры нужны для правильного подключения счётчика к сети. Наглядно выглядит это так. Перед нами электросчётчик ЦЭ6803В/2 1Т 100В 5-7,5А 3ф.3пр. М7 R31, это значит прибор выполнен по 2 классу точности, однотарифный. Работает при номинальном напряжении 100В, силе тока 5-7,5А, подключение на 3 провода, отчётное устройство механическое, семиразрядное, крепление только на din-рейку.

Гарантийный срок службы прибора: 4 года от даты выпуска, в том числе и в период хранения.

Срок службы, в среднем до 30 лет, межповерочный период 16 лет.

Важно! Прибор имеет ограничения по установке: монтируется только внутри помещений. При этом фактический температурный диапазон работы от -40 до +50 градусов Цельсия, при относительной влажности до 98%

Принцип действия приборов учета «Энергомера СЕ 101»

Принцип работы электросчетчиков СЕ 101 заключается в следующем: входные ток и напряжение перемножаются с преобразованием в частотно-модулированный сигнал, пропорциональный мощности потребления электроэнергии. При суммировании этих импульсов электромеханическим способом или при помощи микроконтроллера прибор выдает значение активной потребленной энергии, с отображением данных на табло барабанного или жидкокристаллического типа. В зависимости от модификации устройство может иметь один или два токовых датчика.

Любая модель «Энергомера СЕ 101» снабжена специальным входным испытательным блоком, предназначенным для включения устройства в систему автоматизированного контроля потребления электрической энергии, а также для выполнения поверки. Приборы с жидкокристаллическими индикаторами имеют энергонезависимые модули памяти, которые позволяют сохранить значения потребленной энергии при отключении сети или выходе из строя ЖКИ-табло.

Технические данные

Характеристики	Значения
Класс точности устройства учёта	1
Кол-во единиц тарифных зон	1
Частота измеряемой сети (Гц)	50±2,5
Рабочее значение разности потенциалов сети	230
Рабочий (допустимый) ток	5 (60); 10 (100)
Пусковой ток (А)	0,01 с IБ = 5А 0,02 с IБ = 10А
Мощность, расходуемая в параллельной сети (Вт)	9 (0,8)
Суммарная затрачиваемая мощность в последовательной цепи, (ВА)	0,1
Значение передаточного количества телеметрических импульсов, имп./кВтч	800/ 1600/ 3200/ 6400;
Температуры, при которых прибор оптимально работает	– 45 до + 70
Рабочая зона температур счётчика с электронным учетом энергии (С)	– 35 до + 70
Габаритные значения	180 х 120 х 55
Вес (кг)	0,495

Основные технические особенности счётчика

• Низкое потребление электроэнергии на собственные нужды;
• Присутствие в комплектации телеметрического оптического входа;
• При работе горит световой индикатор;
• Счетчик се101 оснащенный ЖК дисплеем, не реагирует на магнит, используемый при попытке его остановить;
• Усиленная защищенность прибора от недоучета или явного воровства электроэнергии;
• Использование шунта для получения точного значения затрачиваемого эл.тока;
• В счётчике присутствует сумматор, который в свою очередь может быть построен на электронных схемах, либо быть механическим;
• Защищенность от агрессивных условий среды, а также от механических повреждений и влияния электромагнитных волн.

Рекомендуем: Счетчик НЕВА-104: тех. характеристики, подключение

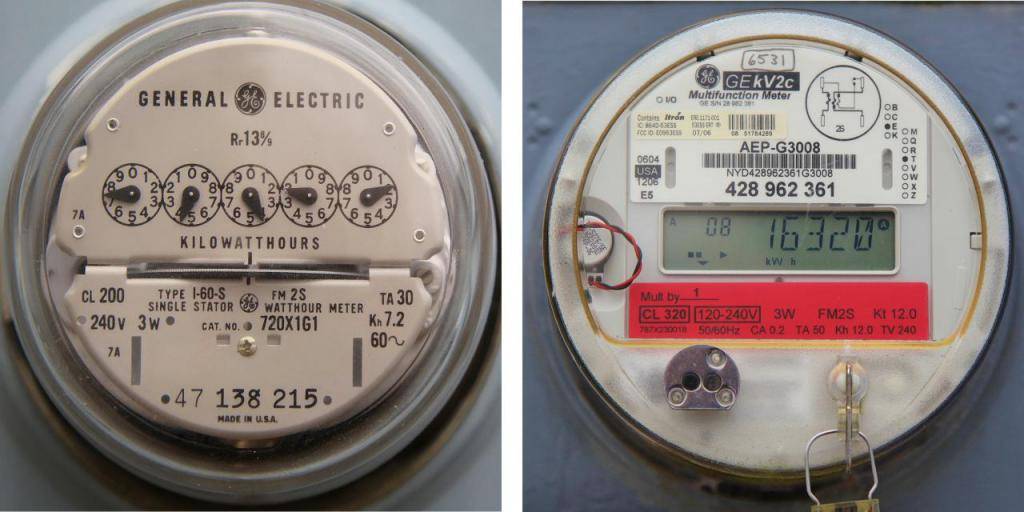

Виды электросчетчиков

Существует несколько видов приборов данного типа, они отличаются по принципу своей работы и по исполнению. Можно разделить все существующие электросчетчики на две большие группы, это:

• индукционные модели;
• электронные счетчики;

Работают разные типы приборов на своих характерных принципах, но нужно отметить, что тип прибора никак не влияет точность электросчетчика, ведь перед продажей все приборы учета энергии калибруются и проверяются в соответствующих организациях, которые имеют право осуществлять такую деятельность. Компании эти независимые, поэтому подвоха в этом вопросе быть не может. Хотя погрешности есть, но они в рамках допустимых норм, но об этом чуть ниже.

Разновидности счётчика

Производятся следующие исполнения приборов:

• S6 145 М6 (М7) – первые два символа обозначают тип конструкции корпуса, модель класса точности 1, рассчитана на напряжение 230 В, величину базового и предельного электротока соответственно 5 и 60 А, комплектуется табло с 6-ю или 7-ю роликами;
• S6 148 М6 (М7) – отличается параметрами тока 10 и 100 А, остальные характеристики аналогичны;
• R5 145 М6 (М7) – разница в типе корпуса, остальные показатели аналогичны первой модели в перечне;
• R5 148 М6 (М7) – модель с характеристиками второй модели в списке с корпусом предыдущего исполнения.

Расшифровка маркировки счётчика – Энергомера СЕ101

Возможны модели с корпусами R5.1, S4, S8, S10 с аналогичной комплектацией.

Лучшие двухтарифные

К лучшим двухтарифным электросчетчикам относятся следующие марки:

1. Abb FbB 11205-108 считается лучшим двухтарифным счетчиком, произведенным в Швеции. На панели прибора встроены часы, а также устройство самостоятельно меняет фазы с наступлением дня или ночи. Корпус устройства надежно защищен от попадания воды и грязи. Еще одним преимуществом однофазного abb счетчика является долгий срок эксплуатации.
2. НИК НІК2102-01.Е2Т 220В (5-60)А является однофазным двухтарифным счетчиком украинского производства. Данный прибор обладает функцией защиты от хищений электроэнергии. При этом сам электросчетчик потребляет мало энергии

се 301

Автор ) ) задал вопрос в разделе Техника Трехфазный счетчик Энергомера СЕ 301 показывает ERROR 021,ЧТО ЭТО ЗНАЧИТ? и получил лучший ответ

Ответ от Валерий Тимофеев «Неполадки в работе часов реального времени». Проверить правильность индикации счетчиком текущих даты и времени. Для сброса индикации ошибки произвести программирование даты или времени. Если ошибка появляется снова, включить и выключить счетчик и запрограммировать дату или время. Если ошибка не исчезает, отправить счетчик в ремонт. Ошибка индицируется циклически.

Счетчик энергомера се 301 представляет собой трехфазное многотарифное устройство, предназначающееся для подсчета электроэнергии. Используется такой электросчетчик в трехфазных сетях переменного тока. Предназначается счетчик марки CE-301 для установки в жилых домах, а также офисных и админ учреждениях.

Подготовка ЦЭ6803ВМ и порядок работы

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Периодичность государственной поверки — 16 лет.

Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.

Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Счетчик с диапазоном тока	Длина зачищаемого участка провода, мм	Диаметр провода, мм
1-7,5А; 5-10A 5-60А 10-100А	25 27 20	1…4 2…7 3…8

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.

В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.

Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению

Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U — напряжение питания, В; I — сила тока, А.

Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.

Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.

Частота импульсов испытательного выходного устройства пропорциональна входной мощности.

Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.

На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.

При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.

После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Подключение счётчика

В зависимости от исполнения корпуса, прибор может устанавливаться на ДИН-рейку или винты. Подключение должен выполнять квалифицированный электрик. Перед началом работ следует отключить подачу энергии.

Схема подключения счётчика – Энергомер СЕ101

При подключении необходимо учитывать требования завода изготовителя, изложенные в руководстве по эксплуатации. После подключения и подачи тока, прибор проверяется в работе. Затем накладываются защитные пломбы, и выполняется запись ответственным работником организации, подключавшей счётчик, в формуляре устройства.

Лучшие трехтарифные счетчики электроэнергии

Трехтарифная модель оснащена более сложным программным обеспечением. Сутки делятся на три зоны: дневная, ночная и пиковая. Покупая такой счетчик, вы сможете существенно сэкономить семейный бюджет по статье расходов на коммунальные услуги. Нами было протестировано 20 моделей различной стоимости, среди которых удалось выявить явных победителей, речь о которых и пойдет ниже.

Меркурий – 200.02 (5-60А) LCD

Коммерческий прибор учета электроэнергии Меркурий 200.2 специалисты называют самым быстроокупаемым среди идентичных моделей. При небольшой стоимости, устройство позволяет грамотно распределять потребление электричества в течение суток, при этом не отказывая себе в комфорте проживания. В счетчик встроен PLC-модем, благодаря чему показания можно синхронизировать с автоматизированной системой учета. В памяти устройства сохраняются данные о расходе за несколько предыдущих месяцев, что может помочь в спорных ситуациях.

Достоинства

• Длительный срок службы;
• Цифровой интерфейс;
• Управление нагрузкой через УЗО;
• Наличие защиты от хищения энергии;
• Сохранение в памяти предыдущих месячных показателей.

Недостатки

• Большие габаритные размеры;
• Отсутствие подсветки дисплея.

Устройство от компании Инкотекс хоть и является хорошим электросчетчиком, но все же не считывает реактивную энергию. Однако покупатели ценят его за простоту и возможность прямого, самостоятельного подключения.

CE102M-S7 Энергомера (5-60А) (1 фаза)

Однофазный многотарифный счетчик устанавливается непосредственно на щиток. С его помощью можно измерить активное потребление электроэнергии в цепях переменного тока. Организация учета производится по четырем тарифам, вся накопленная информация передается через оптический интерфейс. Устройство позволяет считывать показатели даже при отсутствии напряжения в сети. В качестве датчика здесь используется шунт, что позволяет снизить вероятность хищения электроэнергии благодаря встроенному магниту. Счетчик особо устойчив к климатическим и механическим воздействиям.

Достоинства

• Подсветка ЖК дисплея (в зависимости от модификации);
• Длительная гарантия от производителя;
• Высокая устойчивость к любому роду воздействий;
• Надежность;
• Простота эксплуатации;
• Можно вести учет в нескольких направлениях;
• Низкая стоимость.

Недостатки

Качество сборки.

Большинство пользователей высоко оценили данный прибор, хотя и встречаются отзывы о низком качестве сборки и малом количестве сервисных центров.

Нева MT 324 AOS26 5(60)А

Данная модель средней ценовой категории имеет неплохое функциональное оснащение. Механизм счетчика достаточно прост, каждая фаза дополнена световым индикатором. Производитель предусмотрел защиту от влаги, пыли и магнитного поля высокой силы, прочность корпуса также не вызывает сомнений. Судя по результатам проводимых испытаний, устройство отлично выдерживает механические воздействия любого типа.

Производитель дает 5-летнюю гарантию на свое устройство, общий срок службы составляет 30 лет. Монтаж электросчетчика осуществляется с помощью дин-рейки, что обеспечивает надежность крепления к любой вертикальной поверхности.

Достоинства

• Высокое качество сборки;
• Длительная гарантия;
• Устойчивость к механическим воздействиям;
• Работает в широком температурном диапазоне;
• Надежное крепление.

Недостатки

Ограниченная сфера применения.

Устройство отлично справляется с поставленными перед ним задачами. Оно немного дороже предыдущей модели, но качество сборки здесь заметно выше. Прибор подойдет для установки в квартире и любом, даже неотапливаемом помещении.

Как снять показания

Показания электросчетчика

Прежде чем приступать к снятию показаний с электросчетчика Энергомера СЕ 101, следует определиться с разрядностью этого прибора. У всей линейки моделей этого класса на индикаторе имеется 6 или 7 разрядов с запятой и крайней правой цифрой другого цвета.

Последний выделенный красным знак означает доли киловатта, которые при снятии показаний не учитываются. Для получения корректной информации пользователю потребуется переписать все цифры, расположенные левее от запятой. Списанное число указывает на общий расход электрической энергии за все время пользования этим счетчиком. Таким образом, для модификаций S6 и R5 счетчика СЕ-102 следует фиксировать только 5 цифр, а для модели S10 – 6.

Для получения итогового значения пользователь должен будет из записанных ранее цифр вычесть показания, снятые в прошлом месяце. Эта разница будет соответствовать количеству израсходованной электроэнергии за отчетный период. Для получения результата в денежном выражении нужно умножить снятые показания на ставку по тарифу за 1 киловатт, установленную для данного региона. Для двухтарифного прибора порядок действий несколько усложнятся. В этом случае потребуется зафиксировать показания для ночного и дневного времени в отдельности. Для получения конечного результата необходимо умножить снятые данные на «свой» тариф, а затем просуммировать два вычисленных значения.

Снятие показаний

В зависимости от конструктивного исполнения прибора учета М6 или М7, на дисплее отображается различная разрядность показаний.

Например, на табло устройства в исполнении М6 – показания выглядят следующим образом 00000,0, а на М7 – 000000,0. Каких либо отличительных особенностей при снятии значений при различных конструктивных исполнениях нет.

Для того, чтобы получить правильное значение израсходованной энергии необходимо из последнего указанного на приборе значения (учитываются цифры до запятой) необходимо вычесть последние учтенные данные. Эта разность и будет потраченной энергией за определенный период. Далее полученная цифра умножается на стоимость электроэнергии за 1 кВт, получаем точную сумму к оплате.

Разновидности счётчика

Производятся следующие исполнения приборов:

• S6 145 М6 (М7) – первые два символа обозначают тип конструкции корпуса, модель класса точности 1, рассчитана на напряжение 230 В, величину базового и предельного электротока соответственно 5 и 60 А, комплектуется табло с 6-ю или 7-ю роликами;
• S6 148 М6 (М7) – отличается параметрами тока 10 и 100 А, остальные характеристики аналогичны;
• R5 145 М6 (М7) – разница в типе корпуса, остальные показатели аналогичны первой модели в перечне;
• R5 148 М6 (М7) – модель с характеристиками второй модели в списке с корпусом предыдущего исполнения.

Расшифровка маркировки счётчика – Энергомера СЕ101

Возможны модели с корпусами R5.1, S4, S8, S10 с аналогичной комплектацией.

Описание прибора

Электрический счетчик «Энергомера» относится к классу однотарифных приборов непосредственного включения. Он является представителем индукционных приборов, датчиком тока является шунт.

Шунтом называется устройство в электрической цепи, которое позволяет току обходить некоторые участки цепи. Корпусы всех модификаций этого прибора выполнены из пластмассы. Основными элементами счетчика являются:

• печатная плата, на которой помещен измерительный модуль;
• трансформаторы или шунты, которые являются датчиками тока;
• зажимы для подключения к сети;
• телеметрический выход.

Под воздействием внешней среды и осадков он просто не будет работать. Электрические счетчики «Энергомера» обладают отличной индикацией, что гораздо облегчает их эксплуатацию.

Какой электросчетчик лучше купить?

Перед покупкой многие пользователи задаются вопросом, какой лучше счетчик электроэнергии купить. Однозначного ответа на такой вопрос нет, сначала необходимо определить, в каких условиях он будет эксплуатироваться.

Условно все приборы учета электроэнергии можно разделить на две группы:

1. Бытовые – такие устройства лучше поставить в квартире или частном доме, в садовом домике или в гараже. Как правило, в таких условиях пользователи потребляют небольшой объем электроэнергии, эксплуатируют маломощную технику. Для учета подойдут простые и недорогие модели, которые не вызывают вопросом при монтаже и использовании.
2. Для промышленных условий нужны другие устройства. Как правило, это трехфазные многотарифные счетчики высокой точности. Они предназначены для интеграции в сложные энергетические системы. Однако на малых предприятиях и в обычных помещениях коммерческого назначения нередко подходят более простые версии, схожие по характеристикам с бытовыми.

Лучшим выбором станет прибор учета, рассчитанный на определенное количество тарифов. Если фактически в дома тройная тарификация, но счетчик предназначен только на два, его нужно перепрошивать за отдельную плату.
