Дополнительное утепление
Теплоизоляция при укладке теплого пола нужна для того, чтобы в процессе эксплуатации не возникало ситуаций, при которых теплый воздух «улетучивался». Ко всему прочему, теплоизоляционный слой выступает в качестве подложки. На него укладываются провода или трубки в зависимости от разновидностей теплого пола.
Существует ряд требований к теплоизоляционному слою для электрического теплого пола. Во-первых, он должен иметь небольшой коэффициент теплопроводности, а во-вторых, устойчивость к высоким температурным показателям.
Стоит добавить, что теплоизоляционный слой должен выдерживать тяжелую мебель и крупную бытовую технику, не пропускать шум, изготавливаться из экологически безопасных материалов. Быть неподвластным для влаги и микроорганизмов.
Не последнюю роль играет электробезопасность изделия, не стоит покупать его в сомнительных торговых точках. Срок эксплуатации при этом чем выше – тем лучше.
Теплоизоляция изготавливается из натурального сырья и синтетического. К натуральному относится кора пробкового дуба, а к синтетике – полиропилен, пенофол и фольгоизолон.
Пробковый утеплитель изготавливается из коры пробкового дуба. В магазинах встречается метровой ширины. Рулоны достигают десяти метров. Этот утеплитель не надо приклеивать, достаточно его просто уложить.
Он обладает высокими шумопоглощающими свойствами. Если производитель добавил прорезиненное основание – гидроизоляцию делать не нужно. К сожалению, пробковый утеплитель не обладает теплоотражателями, их следует устанавливать дополнительно. Искусственные утеплители, изготавливающиеся на основе пористого полипропилена, могут содержать разметку. При ее наличии процесс укладки упрощается.
Пенофол производиться из вспененного полиэтилена, обладает слоем фольги и имеет четыре класса разновидностей.
Класс A оснащается только теплоизоляционным фольгирующим слоем с одной стороны, а класс B – с двух. У третьего класса второй слой производится не из фольги, он – клеящийся, у последнего – клеящийся слой заменен на пленку полиэтилена.
Сшитый фольгоизолон обладает повышенным сроком службы, в отличие от несшитого. Для холодных помещений, таких как балкон и санузел, такой вариант является идеальным решением. Поэтому делать монтаж теплого пола специалисты рекомендуют именно с этим утеплителем, не забывая при этом утеплить и саму лоджию – иначе эффект будет нулевой.
Максимальная температура теплого пола возможна лишь при использовании качественного утеплителя
Особенно важно правильно его уложить. Швы и стыки проклеиваются фольгированным скотчем, а промежутки между полом и стеной – демпферной лентой. Стоит помнить, что качественный обогрев подразумевает укладку теплоизоляционного слоя и на стены
Высота при этом не должна превышать 20 см
Стоит помнить, что качественный обогрев подразумевает укладку теплоизоляционного слоя и на стены. Высота при этом не должна превышать 20 см.
Для водяного теплого пола рекомендуется пользоваться пеноплексом. Пеноплекс – это экструдированный пеноплистирол, это по сути – прочный пенопласт, изготавливаемый по особым технологиям, благодаря этому он не впитывает влагу.
Этот материал имеет небольшой коэффициент теплопроводности, препятствует образованию грибков и микроорганизмов, а значит, является безопасным материалом. А еще он выдерживает тяжелую мебель и крупную бытовую технику и легко режется.
Утепление стен балкона перед укладкой теплого пола
Утепление стен лоджии пенопластом
Для правильной работы конструкции важно подобрать оптимальный утеплитель. Лучше отдавать предпочтение вариантам с жесткой структурой
В большинстве случаев для этой цели используется пенополистирол. Его крепят с помощью клея ПВА, а также применяя специальные монтажные грибки.
Применение теплого пола для квартирных балконов приемлемо при условии, что выбран инфракрасный или электрический вариант. Водяной тип обогревателя разрешен только в частных домах с фундаментом, так как конструкция теплого пола получается многослойной и достаточно тяжелой.
Типы клея для крепления теплоизоляции
Для укладки наружного теплоизоляционного материала особенно на горизонтальную поверхность, необходимо использовать надежные составы. К ним относят:
- МВ-40 или Т-Авангард-К. Эти средства являются влагоустойчивыми, поэтому надежно приклеивают любой теплоизолятор, и со временем он не отстанет даже при эксплуатации в уличных условиях;
- монтажный клей или жидкие гвозди. Эти варианты клеящих основ идеальны для утепления бетонного пола на балконе снаружи. Они отличаются надежной фиксацией, являются влагоустойчивыми. Хорошо проявляют себя при монтаже сложных конструкций. Один из лучших фирменных вариантов — «Момент Монтаж»;
- клей-титан. Считается отличным средством для основания из ЖБИ. Он быстро густеет после нанесения и схватывается с поверхностью. Нуждается в предварительном грунтовании покрытия;
- Неопрен-2136. Удобное средство, продающееся в форме спрея. Легко наносится на покрытие и создает надежное сцепление утеплителя с бетонным основанием. Считается удобным составом для крепления пеноплекса.
В идеале клеевой состав выбирают вместе с покупкой утеплителя. Обычно в строительных магазинах рекомендуют специальный клей, совместимый с теплоизоляционным материалом.

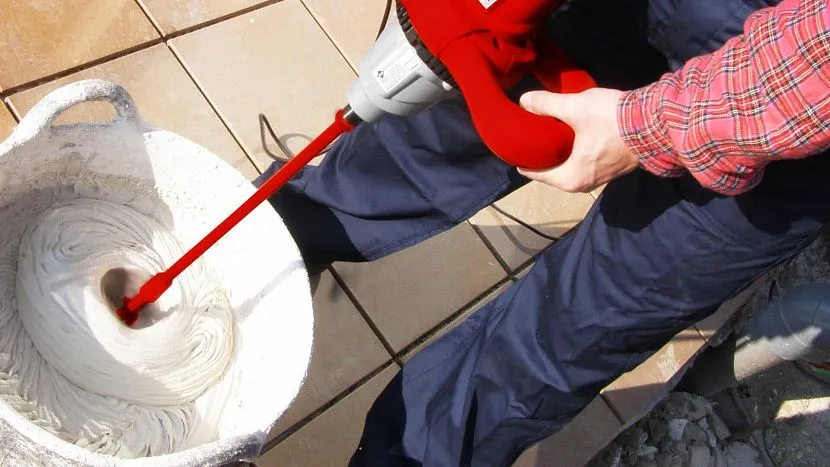

Замешивания клея для крепления теплоизоляции балкона снаружиИсточник materik-m.ru
Подготовка к теплоизоляции пола
Определившись с видом альтернативного утеплителя, можно приступить к его монтажу, но предварительно рекомендуем внимательно изучить этот раздел, посвященный подготовительным работам. Он будет состоять из нескольких пошаговых действий:
- Проводят общую оценку состояния пола, если на поверхности присутствуют видимые дефекты, от них избавляются путем бетонирования, крупные выбоины ликвидируют с помощью бута и бетонной стяжки.
- Если на полу имеется старая кафельная плитка, снимать ее необязательно, если не играет роли тот фактор, что высота пола поднимется на несколько сантиметров.
- Выполняют заделку мелких трещин. Ошибочно полагать, что под слоем изоляции с ними ничего не случиться. Такие дефекты начнут быстро разрушаться, в них обязательно поселится влага. Если трещина появилась на старой плиточной кладке, то ее демонтируют, а следом, заливают на старое место ровную бетонную стяжку.
- После удаления всех дефектов, выполняют очистку поверхности от пыли, после ее грунтуют. Затем обрабатывают геметиком места, которые были дефектными.
- Следующий этап — гидроизоляция. После укладки рулонного полотна или плиточного, проверяют каждый стык на предмет наличия зазоров. Только потом накладывают уже теплоизоляционный слой.
Подготовка пола на балконе к проведению теплоизоляцииИсточник obustroeno.club
Как устанавливают обогревающую конструкцию
Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.
Монтаж водяной системы
Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.
Водяной теплый пол
Пол, на котором будут проводиться работы должен быть идеально ровным
Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции
Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.
Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.
Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.
По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).
Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).
На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.
Монтаж кабельной системы
Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.
Схема подключения кабельного теплого пола
Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.
Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.
Монтаж инфракрасной системы
Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.
Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.
Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.
Монтаж пленочного инфракрасного пола
Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.
Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.
Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием
Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию
Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.
Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.
Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
Выбор напольной тепловой конструкции
Нагрев напольного покрытия на балконе обеспечивается тепловым контуром, который монтируется под финишную отделку пола. В настоящее время для организации теплого пола используются 3 разновидности конструкций — с водяным теплоносителем, с нагревательными матами и с инфракрасной пленкой.
Водяной теплый пол
Контуром системы этого типа является плоский змеевик из трубок, по которым движется теплоноситель — вода или антифриз заданной температуры. Циркулируя по трубкам, жидкое содержимое системы отдает тепло материалу, с которым контактирует, а остывшая жидкость снова поступает в нагреватель.
При выборе в качестве теплоносителя воды система теплого пола может представлять собой часть общей отопительной системы жилища — центральной или автономной. Оборудовать теплые полы от центральной системы обогрева проще — достаточно установить запирающие устройства в участках врезки. В автономных системах нужно предусмотреть монтаж расширительного бака и распределительного узла с автоматическим управлением.
При использовании труб большого диаметра отмечаются значительные теплопотери, поэтому эффективнее будет система с трубами сечением до 16 мм.
Нагревательные маты
Реализацию электрической системы обогрева пола можно произвести при помощи специальных матов. Это единый нагревательный кабель, уложенный в виде змейки или улитки на стекловолоконную сетку. В таких системах применяются кабели двух типов:
- одножильные — подключаются к терморегулятору обоими концами, требуют раскройки матов, что может усложнить процесс установки. Зато система является одной из самых бюджетных и подходит для условно жилых помещений, таких как балкон и санузел;
- двужильные — более совершенная система, позволяющая заключить один конец кабеля в муфту, а другой подключить к терморегулятору. В такой схеме монтаж может быть окончен в любой зоне помещения, а благодаря повышенной безопасности двужильный кабель может применяться в жилых комнатах.
Нагревательные маты отличаются по мощности, поэтому перед покупкой необходимо произвести расчет требуемого обогрева с учетом теплопотерь помещения и общей площади.
Пленочный пол
Пленка обеспечивает высокую температуру на балконе за счет инфракрасного излучения. Волны этого типа абсолютно безопасны для человека, создают мягкий равномерный нагрев, а благодаря эффекту конвекции подогревают не только сам пол, но и окружающие предметы.
Этот тип обогрева считается одним из самых энергоэффективных — в отличие от традиционных систем, он дает экономию на 15-20%. Инфракрасная пленка укладывается на особое светоотражающее покрытие, которое будет блокировать теплопотери и повышать эффективность теплосистемы.
При всех преимуществах инфракрасный пол — не лучшее решение для отапливания балкона. Он требует идеально ровной поверхности для укладки, что в этих зонах жилища организовать весьма затруднительно.
Неровное покрытие может привести к тому, что пленка, которая отличается небольшой толщиной, попросту порвется и утратит свои полезные свойства.
Возможен ли монтаж теплого пола от центрального отопления в квартире?
Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.
Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.
Но это касается только для систем с автономным отоплением.
Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?
Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.
Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.
Возможные проблемы и их причины
Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.
При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.
Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.
Теоретическая схема подключения
Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.
Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.
В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.
Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.
Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.
Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.
Но эффективность данной системы будет низка из-за больших тепловых потерь.
Недостатки
- Незаконность монтажа подобной системы.
- Большая вероятность поломки.
- Невозможность регулировки температуры нагрева пола.
- Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
- Трудоемкость процесса.
В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.
Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.
Выбор системы теплых полов для балкона
В методах обогрева, применяемых для балкона, можно выделить:
- кабельную систему, которая применяется как основной или и дополнительный контур обогрева. Имеются одножильные и двужильные нагревательные листы. Для монтажа кабельной системы, как правило, применяется цементная стяжка пола и монтирование утеплительного и гидроизоляционного слоёв. Толщина цементного покрова должна быть не менее 4−5 см. Греющий кабель прокладывают на глубине 3 см от поверхностного слоя стяжки. Финишное покрытие такого пола должно иметь хорошую теплопроводность, лучше всего класть керамическую или кафельную плитку, керамогранит, бетон. После монтажа система сохнет порядка месяца, подключать ранее этого срока нельзя.
- использование нагревательных матов, служащих для дополнительного обогрева помещения. Их кладут тогда, когда стяжку сделать не представляется возможным, чтобы не увеличивать нагрузку на балкон. Отличаются маты простотой установки, класть маты можно прямо на старое покрытие, используя клеевой состав для укладки плитки. Можно также класть на бетон или выравнивающую стяжку. Включать систему в рабочее состояние можно сразу после просыхания клея. В качестве финишного пола можно применить практически любой вид: керамику, кафель, линолеум, керамогранит и прочие. Недостатки такой системы — высокая хрупкость и вероятность повреждения материала во время монтажа, высокая цена и невозможность использования в качестве основного отопительного контура — с прекращением работы системы прекращается выделение тепла.
- отзывы об инфракрасных теплых полах, говорят о малой толщине покрытия и простоте монтажа. Система строится на прогревании напольного покрытия и вторичным излучением тепла в пространство. Монтаж может произвести даже неопытный человек, следуя инструкциям по укладке. Но такая система отопления может не справиться в условиях суровой зимы. Поэтому её лучше использовать как дополнительную. В качестве напольного покрытия для такого пола можно использовать ковролин, ламинат, линолеум.
Кабельная система обогрева наиболее подходит для утепления пола на балконе, потому что она может быть основной. Однако нужно помнить, выбирая кабель для теплого пола — нас интересует не просто комфортный подогрев пола, а основное отопление. Поэтому удельная мощность кабелей на 1 кв. м. должна быть больше и соответствовать 200−250 Вт. Если использовать обычный кабель с мощностью в 15−17 Вт/м, то такую мощность трудно выполнить на практике, рассчитанное расстояние между витками кабеля будет достаточно мало (6−7 см). Для балкона лучше применять кабель мощностью как минимум 22−28 Вт /м.
Выбираем подходящую систему
Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:
- Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
- Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
- И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.
Инфракрасная система обогрева лоджии.
Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:
- Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
- Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
- Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
- С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.
Варианты укладки теплопроводных элементов.
Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:
- Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
- По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
- Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;
Сухой способ укладки труб на специальную утепленную основу.
- Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
- В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.
Заводской набор для электрического теплого пола.
