Теплый пол в гараже: плюсы и минусы, как сделать водяной и электрический своими руками

Монтаж кабельного пола

Как уже говорилось выше, кабельные полы работают от электроэнергии, а так как тарифы достаточно высокие, то и расходы на неё существенные.

Поэтому надо продумать все способы её экономии: теплоёмкость стен и перекрытий, качество теплоизоляции, о чем мы подробно поговорим в данной статье.

Монтаж электрического теплого пола в гараже

Расчёт

Установка кабельного электрического обогрева, как и монтаж инфракрасной системы, следует начинать с расчёта мощности, для этого существует единая формула.

Ознакомиться с правилами вычисления мощности вы можете в разделе — «Монтаж инфракрасного пола».

Составление схемы

Перед монтажом любого тёплого пола необходимо подготовить схему, где отразить участки укладки кабеля и место установки регулятора.

Согласно СНиП, если площадь нагревательных элементов превышает 40 м2, то требуется сделать демпферные зазоры. Правила размещения мат схожи с укладкой плёнки.

Необходимые инструменты и материалы

Прежде чем переходить непосредственно к установке отопительной системы, нужно приобрести материал и подготовить инструменты, которые потребуются, если вы собираетесь производить монтаж своими руками.

Сначала надо выбрать вид отопления:

1. Резистивный кабель — бывает одно и двухжильный. Он вырабатывает теплоэнергию, объём её зависит от сечения провода.

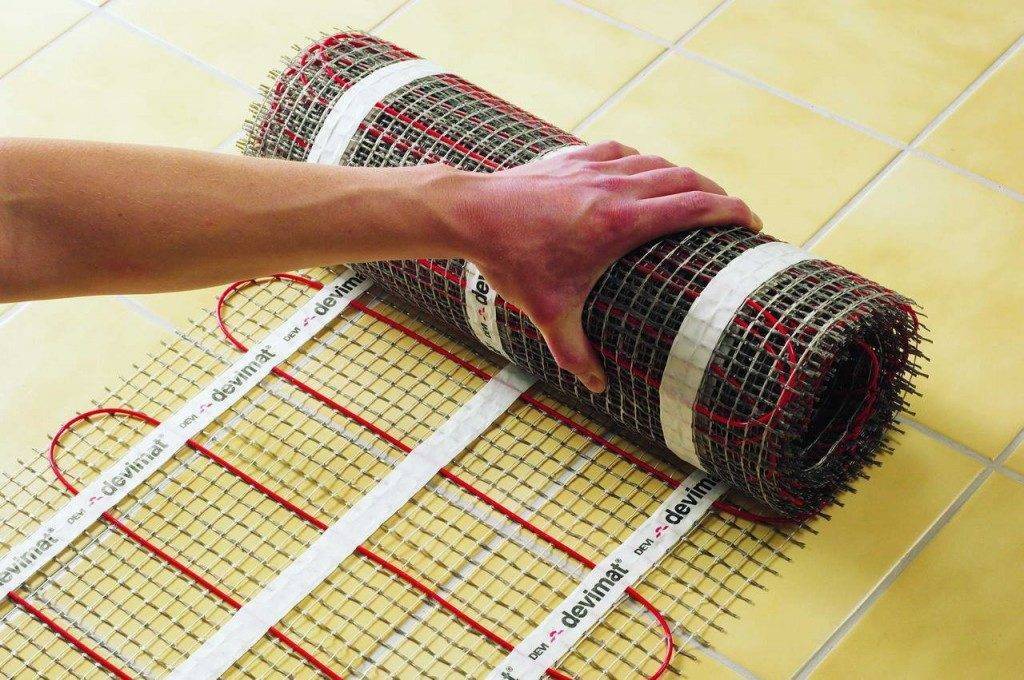

2. Нагревательный мат — гибкое полотно, на нём уже зафиксирован резистивный провод. Он удобен и прост в укладке.

Для монтажа в гараже подойдёт любая модель.

Остальные материалы и инструментарий, для сооружения кабельного отопления, такие же, как и при установке, инфракрасной системы.

Подготовка основания

Подготовка черновой основы в гараже для укладки кабеля, не отличается от данных работ, при монтаже любого тёплого пола — выравнивание и очистка поверхности.

Теплоизоляция

Подробный процесс проведения гидро и теплоизоляции описан в разделе инфракрасных полов, он одинаков у всех электрических систем. То есть — стелится полиэтилен, монтируется демпферная ленты, кладётся утеплитель и арматура.

Укладка нагревательных элементов

Монтаж греющего кабеля выполняется по разработанной схеме («змейка» или «улитка»), для этого на утеплитель наносится разметка. По данным меткам укладывается провод витками, стандартное расстояние между которыми 0,3 метра.

Контуры должны размещаться параллельно, следует изгибать поворота кабеля под углом меньше чем 90 градусов или чрезмерно натягивать его. Провод должен быть цельный, без скрутки, так как это скажется на качестве работы и сроке эксплуатации. Кабель фиксируется к сетке клипсами или усиками на монтажной ленте, она крепится к утеплителю.

При укладке нагревательных мат, работа по монтажу тёплого электрического пола в гараже значительно упрощается, ведь провод уже закреплён на специальной сетке. Маты достаточно только раскатать на поверхности и зафиксировать.

МОНТАЖ ЭЛ.ТЁПЛОГО ПОЛА В ПАЗЫ

Подключение

На запланированное место крепится монтажная коробка, в которую устанавливается терморегулятор. К нему подводится силовой и заземляющий кабель.

После подключения, устройство обязательно нужно проверить на работоспособность. Включать тёплый пол следует в отдельную розетку.

Заливка стяжки

Раствор для заливки кабельного пола и сам процесс, схож с бетонированием инфракрасной системы. Бетонная стяжка может быть чистовым покрытием в гараже, но при желании допустимо уложить сверху плитку.

Особенности укладки водяного контура

Если в гараже будет устанавливаться локальный водяной пол, то понадобится продумать, какой водонагреватель обеспечит подачу горячего теплоносителя.

1. Приточный

Такой нагревательный прибор функционирует только при подаче электроэнергии, подключаясь к системе водоснабжения.

Принцип действия приточной установки с функцией теплообмена

1. Накопительный

Отличается тем, что нагреву подлежит вода, набирающаяся в емкость. Такие устройства имеют режим сохранения заданной температуры, который включается автоматически. Поэтому даже при отключении электроэнергии обогревательная система будет функционировать.

Установка накопительного водонагревателя – схема подключения

Газовые водонагреватели, работающие от баллонов, менее безопасны, а при пользовании централизованным газопроводом необходимо получить соответствующее разрешение.

Дровяные бойлеры достаточно экономичны в эксплуатации, но они потребуют обустройства отдельного помещения, да и топливо придется добавлять вручную.

При подборе и установке оптимального варианта водонагревателя без совета профессионалов будет сложно обойтись, поскольку от этого в дальнейшем будет зависеть эффективность обогрева.

Оборудовать же водяной пол можно своими руками, соблюдая определенную последовательность операций:

• Снятие старого пола, очистка основания от наслоений пыли и мусора, выравнивание, если обнаружены значительные перепады и дефекты. При необходимости достижения требуемой ровности выполняется черновая стяжка.

• Укладка теплоизоляции плотностью ˃35 кг/м. Это может быть пеноплекс, полистирол или другой вид утеплителя толщиной более 30 мм.
• Проклейка по периметру демпферной ленты, призванной исключить растрескивание стяжки при тепловом расширении.
• Настил полиэтилена с достаточно высоким показателем толщины.
• Закрепление арматурной сетки.

Крепление труб тёплого пола

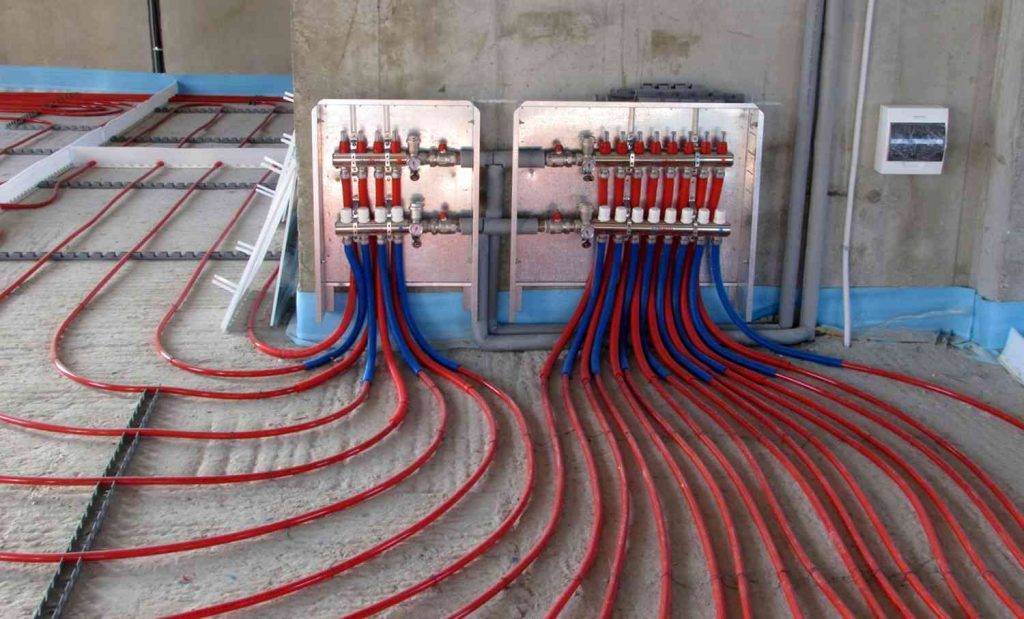

Далее монтируется водяной контур в соответствии с ранее разработанной схемой. Трубы фиксируются на арматурной сетке при помощи пластиковых хомутов. В течение суток проводится тестовое испытание уложенной конструкции.

Если теплый пол функционирует и не выявлены протечки, можно заливать своими руками стяжку. Ее толщина варьируется от 30 до 150 мм.

Начинать эксплуатацию теплого пола следует примерно через месяц, дождавшись полного застывания бетона. Целесообразно сразу не давать полную мощность, увеличивая температуру до номинального значения постепенно. В качестве финишного покрытия можно при желании использовать керамогранит.

https://youtube.com/watch?v=AqBjm92q8UU

Монтаж теплого пола в гараже

Виды тёплых полов

Тёплые полы бывают — водяного и электрического типа, они различаются по способу обогрева, конструкции и технологии возведения.

Ниже мы подробно разберем каждый вид, их преимущества и недостатки, представим инструкцию, как самостоятельно произвести укладку.

Водяные

Водяной пол — сооружение из труб (металлопластиковых или стальных – узнайте какие трубы лучше выбрать и почему), по которым движется нагретый теплоноситель. Конструкция подключается к центральной отопительной системе или к источнику питания автономного типа (газовые, электрические или твёрдотопливные котлы).

• путём заливания бетонной стяжки;
• настильным способом.

Такой обогрев способен равномерно прогревать бетон, нет трат на электричество. Однако есть дополнительные расходы — на покупку насоса и котла (при автономном подключении). А если устройство долго не включается, то жидкость в трубах замёрзнет, и это приведёт к выходу из строя всей конструкции.

Электрические

Электрические системы работают от электроэнергии. Они бывают:

• кабельные — элементом нагрева выступает кабель, одно или двужильный, или саморегулирующий;
• инфракрасная плёнка, источник тепла — карбоновый излучатель, который испускает инфракрасные лучи.

Плюс электрических видов — нет опасности протечки. При укладке инфракрасной модели — это ещё и лёгкость монтажа. Из недостатков — расходы на энергию.

Оборудование водяного пола

Водяной теплый пол, как и электрический, создают на основе черновой стяжки. Если пол уже есть, то снимают его верхний слой, убирают мусор и выравнивают поверхность. Для пола данного типа выполняют следующие работы:

1. Установка гидроизоляционного слоя из рулонного материала. Предпочтителен рубероид с промазкой швов битумной мастикой, но можно заменить плотной пленкой.
2. Организация теплоизоляции. Так как нагрузка на пол высокая, то берут тонкие материалы. Используют фольгирующий слой, укладывая его глянцевой стороной наверх, чтобы тепло от труб возвращалось в помещение, а не уходило вниз.
3. На пластиковых подпорках ставят обрешетку для укрепления и профилактики растрескивания стяжки. Оптимальная высота – 3-4 сантиметра над уровнем изоляции.
4. Хомутами подвязываются трубы. Возможна их разводка по схеме «улитка» или «змейка», можно сделать 1 или 2 контура.
5. Подключение к котлу, установка насоса при необходимости. Заполнение системы водой и тестовый запуск.
6. Заливка стяжки слоем от 5 сантиметров. Рекомендованная толщина – 10-12 сантиметров.
7. Создание чистового пола.

При разводке труб минимальное расстояние от стен – 20 сантиметров. Не стоит заводить их под шкафы и стеллажи. До начала работ делают чертеж будущей системы.

Утепленный пол

Начнем именно с этой позиции, потому что закладка утеплителя производится на стадии формирования напольного основания. В первую очередь надо выбрать теплоизоляционный материал. Здесь небольшое разнообразие, потому что пол гаража подвергается достаточно серьезным нагрузкам. Поэтому для тепловой изоляции потребуются или насыпные материалы, или плитные с высокой плотностью.

К первым относятся:

• керамзит;
• перлит;
• вермикулит и прочее.

Ко вторым – плиты из пенополистирола. С плитным утеплителем не все так просто. Здесь потребуется материал, плотность которого должна быть выше 150 кг/м³.

Технология утепления

Перед тем как утеплить пол в гараже, надо выбрать теплоизоляционный материал. Оптимально – насыпной. С ним легче работать. Единственное, что нужно продумать, это толщина засыпаемого слоя. Если это керамзит, то не меньше 20 см. Если перлит или вермикулит, то 10-15 см после трамбовки.

Последовательность проводимых операций:

Площадка между элементами фундамента очищается от мусора и растительности, выравнивается.
Производится засыпка песка толщиной 30 см. Этот размер выбирается не зря, потому что песок может пропустить через себя вверх влагу только на 30 см. По сути, песчаный слой выполняет функции гидроизоляции.
Засыпается слой щебня толщиною 10-12 см.
Укладывается гидроизоляционная основа из рубероида, сложенного вдвое, или из полимерной пленки. Главное – раскладку сделать так, чтобы пленка закрывала собой боковые плоскости фундамента.
Засыпается теплоизоляционный материал, который выравнивается по горизонту.
Еще один слой гидроизоляции.
Монтаж армирующего каркаса из стальной арматуры, который изготавливается в виде решетки с ячейками 20х20 см

Обратите внимание, что решетку укладывают на поставки. Цель – чтобы армокаркас оказался внутри бетонного раствора

В качестве подставок используют камень, кирпич, металлический профиль или специальные железные или пластиковые конструкции, которые продаются в магазинах.
Заливается бетонный раствор, который и формирует пол в гараже. Его толщина – не меньше 10 см.

Утепление пола керамзитом

Некоторые тонкости технологии. Нужен ли армирующий каркас? Не всегда. Если гараж возводится на одну машину, то можно толщину бетонной стяжки увеличить до 20 см. И это будет гарантией, что пол под весом автомобиля не растрескается и не прогнется.

Когда заливается бетонный пол по грунту, то рекомендуется между стяжкой и поверхностями фундамента оставить небольшой зазор. Его называют демпферным или компенсационным. Поэтому перед тем как бетонировать пол, нужно по боковым плоскостям фундаментной конструкции проложить демпферную ленту.

Утепление пенополистирольными плитами

Стоит ли вообще использовать этот материал? Если подобрать под требуемую плотность с учетом толщины – не меньше 10 см – то это неплохой вариант. Пенополистирольные плиты сегодня выпускаются с замковым соединением паз-шип, так что теплоизоляционная поверхность будет без зазоров и щелей.

Последовательность проводимых процессов:

• Засыпается подушка из песка и щебня.
• Заливается тонкая стяжка толщиною 5 см. Плиты ПП укладываются только на прочную и плотную поверхность.
• Укладывается гидроизоляция.
• Монтируются плиты утеплителя, которые легко подрезаются по необходимым размерам с помощью обычной пилы или ножом.
• Второй слой гидроизоляции.
• Заливка бетонного раствора или по армирующему каркасу, или без него.

Утепление пола пенополистирольными плитами

Другие методы утепления

Помимо вышеперечисленных вариантов существуют и другие не менее известные. Часто автолюбители предпочитают делать в гараже тёплый электрический пол вместо водяного. Монтаж конструкции достаточно простой, пол будет быстро и равномерно прогреваться, однако эксплуатация не из дешёвых.

Способ укладки теплого пола.

Кроме того есть и другие плюсы:

• высокая степень защиты – в систему монтируются датчики, контролирующие температуру подогрева, в случае чего она отключается;
• длительный срок службы;
• нет надобности покупать котёл, запускать воду и прочее.

Не подходит такой вариант при высокой влажности в помещении и желающим сэкономить, поскольку электроэнергия будет потребляться в большом количестве.

Альтернативный вариант утепления пола гаража – керамзит. Теплоизолятор изготавливается путём спекания вспучивающихся глин с разными добавками, имеет вид гранул разных размеров и применяется как отдельный сыпучий материал, так и в качестве добавки к бетонному раствору.

К плюсам относятся:

• высокие теплоизолирующие свойства;
• стойкость к высоким температурам;
• экологичность;
• маленький вес;
• долговечность;
• низкая цена;
• наличие шумоподавляющего эффекта.

Ещё один относительно недорогой теплоизолятор – пенополистрирол. Утеплитель является универсальным, устойчив к влаге и плесени, хорошо поглощает шум, считается экологичным, а также прост в установке. Главные минусы – низкая механическая прочность и пожароопасность.

Делать или не делать?

С одной стороны, вы получаете возможность поддерживать всегда комфортную температуру в гараже даже в самый морозный период. При этом тепло будет распределяться равномерно по всей площади помещения, что невозможно при использовании автономных конвекторов.

Однако у всего есть и обратная сторона: из-за разницы температур на воротах будет появляться изморозь, а внутри помещения неизменно будет появляться конденсат. Также имеет смысл использовать в гараже теплый пол, если вы часто его используете. Периодическое включение не даст ощутимого результата по прогреву, и потенциально высокий КПД системы останется нереализованным.

И еще один момент, не менее важный: все монтажные работы должны быть проведены в полном соответствии с требованиями СанПина. Поэтому внимательно их изучить — обязательная ваша задача.

Техника безопасности

При обустройстве теплого пола нагревательные элементы прячут в пол, что повышает уровень безопасности

Для ее поддержания важно помнить о ряде факторов:

1. Выравнивать основание для системы.
2. Тщательно герметизировать все стыки.
3. Правильно подключать систему к коллектору, при нехватке личного опыта стоит проконсультироваться со специалистом.
4. Использовать сертифицированные материалы.
5. Электрический теплый пол нельзя проверять путем подачи напряжения. Контроль осуществляют замером сопротивления греющего провода и сверкой с данными производителя.

Замечание! При заливке бетонного основания важно делать толщину плиты не менее 10 см. Для увеличения прочности следует использовать пластификаторы и присадки

Виды теплых полов

Чаще всего в гараже устанавливают электрический или водяной пол. Далее будут рассмотрены основные виды, которые отличаются своими характеристиками и принципами установки.

Характеристика электрического теплого пола

Принцип работы электрического пола сводится к нагреву пола за счёт выделения тепла в проводнике под воздействием электрического тока. Проводник тем самым нагревает стяжку. Она уже посылает тепло в помещение гаража. Основные виды электрических обогревателей: конвекционные и инфракрасные.

• простая установка;
• надежный в работе, не ломается;
• нет необходимости в обслуживании системы;
• имеется терморегулятор.

Важно! Выбрав в гараже электрический пол, нужно учесть теплоизоляцию гаража. Она требует качественного проведения

Перед установкой следует подсчитать конечную нагрузку. Для этого 140 Вт/м умножить на площадь гаража.

Установка пола

1. Подготовить основание для будущей установки. Произвести изоляцию гаража от проникновения грунтовых вод с помощью бетонной стяжки. Должна быть ровной и не иметь перепадов в высоте. Стяжка должна застыть.

2. После этого переходить к укладке теплоизоляции. Выбор материала желательно остановить на:

Толщина – 30-80 мм в зависимости от погодных условий.

3. Установить температурный датчик.

4. Уложить гидроизоляцию.

5. Протестировать работу отопления пола.

6. Приступить к заливанию стяжки (толщина меньше обычного пола без системы электричества). В местах проезда автомобиля можно оставить обычный пол.

Совет! При использовании греющего провода обеспечить его укладкой монтажной лентой (50 см), которая обеспечит фиксацию витков провода. Лента прикрепится к черновой стяжке посредством дюбелей.

Важно! После полной установки нельзя включать пол. Срок – 28 дней

Характеристика водяного теплого пола

Водяной пол в гараже — это система металлопластиковых труб, находящихся в стяжке. А источник тепла – котел. По причине экономии водяной пол устанавливается чаще всего. Позволяет экономить электроэнергию, и обеспечивает равномерность прогревания в гараже.

Важно! При начале использования теплого пола рекомендуется увеличивать температуру нагрева постепенно

Установка пола

Чтобы сделать водяной теплый пол, следует соблюдать следующую последовательность:

1. Произвести общую очистку поверхности и добиться ровной поверхности, использовав дополнительную стяжку.
2. Уложить теплоизолирующий материал (толщина должна превышать 3 см) Помимо полистирола и пеноплекса для водяного пола использует специальные маты, оснащенные специальными фиксаторами.
3. Укрепить демпферную ленту к стене. Она компенсирует тепловое расширение стяжки.
4. Уложить толстую полиэтиленовую пленку и арматурную сетку, к которой будет прикрепляться труба. Труба фиксируется пластиковыми хомутами. На швы устанавливается гофрированная труба.
5. Провести испытания, создавая давление 3 – 4 бар, не меньше суток.
6. Залить бетонной стяжкой.
7. Оставить на 28 дней, для полного высыхания. Включать нельзя.
8. Готовый водяной теплый пол в гараже можно покрыть керамической плиткой.

Чтобы построить гараж недостаточно одних базовых конструкций. Целесообразнее вложить денежные средства в дополнительное обустройство. Ведь теплый пол обеспечит не только удобства в гараже для человека, но и создаст идеальное место и температуру для автомобиля.

Жидкостный обогрев

На подготовленную поверхность укладывают трубопровод. Минимальное расстояние между витками 10 см. Жидкостный «тёплый пол» в гараже проводят своими руками, но подключение к коллекторам и к котлу лучше предоставить специалистам.

Здесь имеются некоторые нюансы:

• если система функционирует от радиаторов, которые установлены в доме, то используют трёхходовой клапан с термоголовкой; на контуре предусматривают циркуляционный насос, трубки для отведения воздуха, расширительный бак для отведения лишней жидкости;
• при самостоятельной системе обогрева, необходимо установить обратный и подающий коллекторы; на байпасе между ними устанавливают автоматику для регулирования теплового режима пола;
• необходимо провести опрессовку трубопровода, чтобы в системе не остался воздух; в противном случае теплоноситель не сможет нормально циркулировать по магистрали.

Для тёплого пола в гараже проще всего установить электрический обогрев. Жидкостную систему отопления используют для больших площадей. Подключение проводят от котла или от радиатора; это более экономичный способ; вода из обратки проходит в напольный контур. Термоплёнку для гаража не рассматривают.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=”/youtube/v3/getting-started#quota”>quota</a>.

Монтаж своими руками

Поскольку укладка любого ТП (и водяного, и электрического) выполняется примерно одинаково, мы опишем общую схему. Предполагается, что старой стяжки (если была) в гараже уже нет, и из него все уже убрали.

Примерно так выглядит «пирог» пола: подсыпка (на фото невидно), утеплитель, теплый пол, армирующая сетка и бетонная стяжка

Как сделать ТП правильно:

1. Составляем план помещения и схему раскладки ТП.
2. Начинаем с гидроизоляции. Выбираем любой материал, и укладываем/наплавляем с нахлестом на стены (если их тоже будем ремонтировать). Если работаем не по перекрытию или бетону, а по грунту — сначала его трамбуем, а потом насыпаем подсыпку из песка и щебня. Оставляем только нужную высоту для бетонной стяжки.
3. Укладываем теплоизоляцию. Высоту определяем самостоятельно, она зависит от того, насколько у вас холодно в регионе, что под гаражом (грунт, перекрытие, есть ли подвал, отапливается и утеплен ли он), и какой у вас бюджет. Распространенное решение — слой в 5 см экструдированного пенополистирола (с маркировкой EPS, можно фольгированный). Альтернатива — насыпной теплоизолятор (керамзит, перлит, вермикулит) слоем в 10-20 см.
4. Укладываем сам теплый пол (коллектор, маты или греющий кабель). Подключаем его (к теплосети или к розетке/электросети и к регулятору), и проверяем работоспособность.
5. Укладываем поверх армирующую сетку. Чтобы сетка не соприкасалась с ТП, укладываем под нее куски лишнего пенополистирола или нашлепываем цементный раствор.
6. Устанавливаем направляющие и заливаем стяжку.

После заливки дожидаемся полного высыхания стяжки, и «обживаем» обновленный гараж.

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

• терморегулятор;
• термодатчик;
• УЗО;
• провод для заземления;
• крепежи;
• рулетка;
• кусачки;
• уровень;
• перфоратор;
• набор отверток;
• канцелярский нож;
• цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
• полиэтиленовая пленка для гидроизоляции;
• материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
• армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку. Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

1. Сделать разметку на утеплителе.
2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
5. Закрепить монтажную коробку и терморегулятор.
6. Подвести силовой кабель и заземление.
7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
8. Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

К настоящему времени разработаны два вида тёплых полов, отличающихся конструкцией, технологией монтажа, перечнем используемых материалов и техническими характеристиками.

Водяной

Представляет собой контур с теплоносителем, подключённый к централизованной системе отопления здания. В автономных системах источником тепла выступает котел: газовый, электрический или твердотопливный. Разработаны несколько способов устройства водяного ТП, но все они работают по одному и тому же принципу:

• теплоноситель нагревает трубы;
• осуществляется передача тепла стяжке и напольному покрытию, и далее – воздуху в обогреваемом помещении.

Различают два вида водяного ТП:

В первом варианте трубы находятся в слое бетонной стяжки. Во втором – они уложены в пенополистирольных плитах со специальными углублениями или в коробах из деревянных досок. Но и эти конструкции также заливаются слоем бетонной стяжки.

Электрический

Электрический ТП лишён недостатков водяного: трудоёмкого и длительного монтажа. У него есть всего один «минус» – расходы на оплату электроэнергии. Главное преимущество заключается в отсутствии риска протечек воды и затопления соседей снизу.

Электрический ТП представляет собой гибкий мат, на котором смонтирован контур отопления, имеются выходы для присоединения к узлу управления и аналогичным элементам системы. Разработаны два вида этого оборудования:

1. Кабельный. Основной элемент такой конструкции – электрический кабель, который может быть одножильным, двужильным и саморегулирующимся.
2. Инфракрасный. В качестве источника тепла здесь выступает излучатель, гибкий или карбоновый стержневой, генерирующий волны в инфракрасном диапазоне.

Общие принципы

Начнем с нескольких полезных советов общего характера.

При выборе способов утепления и отопления стоит вспомнить СНиП 21-02-99 “Стоянки автомобилей”, согласно которому рекомендованная температура для гаража – +5С. Чем теплее внутри гаража, тем больше влаги будет конденсироваться на поверхности кузова заехавшей в него с мороза машины, тем быстрее сгниет кузов.

Однако есть простое и дешевое решение – застелить досками любой толщины бетонный пол без лаг. Пол станет заметно теплее; уборка под настилом или замена сгнившей доски тоже не составит проблем.

Простой дощатый настил по бетону – очень простое и довольно эффективное утепление.

• Из популярных и доступных пород древесины идеальный выбор для настила – лиственница. Она не поддается гниению даже в сырости.
• Разумный минимум толщины стяжки поверх утеплителя – 100 миллиметров. Стяжка заливается с минимальным уклоном в сторону двери гаража: в этом случае мы обеспечим нормальный сток воды при мытье автомобиля.
• Армирование выполняется сеткой толщиной от 5 миллиметров или арматурой диаметром от 8 миллиметров. Цена сетки несколько выше по сравнению с арматурой; однако в этом случае мы избавляемся от затрат времени на вязку армирования. Размер ячейки – 15-20 сантиметров.
• Под стяжку, как и в любом другом случае, закладывается не склонный к деформации утеплитель. В случае гаража инструкция особенно важна: как уже сказано, масса автомобиля весьма значительна по сравнению с нагрузкой в жилых помещениях.
• Гигроскопичные утеплители по очевидной причине надежно гидроизолируются сверху и снизу. Впрочем, лучше вообще воздержаться от их применения: полностью предотвратить попадание в толщу минеральной ваты на полу воды почти невозможно.

Минеральная вата подходит для утепления стен, а вот на полу защитить ее от влаги почти невозможно.

Особенности отопления в гараже

В первую очередь стоит отметить тот факт, что поддерживать высокую температуру в гараже не требуется. Чтобы автомобиль оставался в хорошем состоянии, температура должна составлять около 15 градусов. Человеку в таком случае тоже будет достаточно комфортно. При более активном отоплении количество потребляемой энергии будет нецелесообразно большим, и отопление гаража теплым полом получится слишком дорогим.

Немаловажный аспект, которому нужно уделять внимание при обустройстве отопления в гараже – теплоизоляция. Слишком тонкие стены с зазорами обязательно будут причиной потерь тепловой энергии, и прогреть помещение в таких условиях практически невозможно

Стены и потолок гаража нужно обязательно утеплять (подойдет любой материал). Расходы на оборудование теплоизоляционного слоя обязательно окупятся, причем достаточно быстро.

Устанавливая теплый пол в гараже своими руками, необходимо особое внимание обратить на качество напольного покрытия. Пол любого гаража испытывает немалые нагрузки: и сам автомобиль, имеющий немалый вес, и периодически падающие на пол предметы, которые тоже могут повредить покрытие

Именно этим обуславливается необходимость создания стяжки над нагревательными элементами теплого пола.

Какая правильная толщина бетонных полов в гараже?

Планируем монтировать в отдельностоящем гараже бетонные полы, Какая оптимальная толщина бетонного пола по грунту? Где можно ознакомится с рекомендациями по выбору толщины бетоного пола для нашего случая?

Просто укладывать бетон на грунт нельзя, поскольку он быстро разрушится от переменной нагрузки при въезде автомобиля. Для исключения разрушения пола рекомендую Вам выполнить следующие работы.

При устройстве пола в гараже необходимо в первую очередь выровнять грунт. Затем его надо уплотнить путем втапливания в грунт щебня фракции 20-40мм. Это можно выполнить ручной трамбовкой. Можно взять круглое бревно диаметром 20-25мм или брус такого же размера — с одного торца крепится поперечная планка длиной около 45см, которая служит рукояткой при подъеме такой «трамбовки». Удаляя трамбовкой по щебню, постепенно его втапливаем в грунт. В процессе трамбовки щебня необходимо немного подсыпать новые порции щебня.

Когда трамбовка закончена надо выполнить подсыпку песка слоем толщиной не менее 50мм, который также надо уплотнить трамбовкой. Затем укладывается стальная сетка на «сухариках» диаметром 3-5мм с ячейкой 100-150мм. Сейчас продаются специальные пластмассовые защелки, используемые при укдадке сетки, которые позволяют создать зазор между сеткой и песком около 20мм. В крайнем случае под сетку можно подложить куски щебня, чтобы зазор между сеткой и песком был около 20мм. Сетка нужна для того, чтобы распределить колесную сосредоточенную нагрузку по всей площади пола.

Затем необходимо выполнить укладку бетона. Толщина слоя бетона должна составлять не менее 100мм. В процессе укладки бетона его необходимо уплотнять виброрейкой. В случае ее отсутствия можно использовать штыковку. В качестве штыковки можно применить обычную круглую арматуру диаметром 10-20мм. В крайнем случае можно использовать деревянную палку.

При укладке бетона надо следить за ровностью поверхности и создания небольшого уклона в сторону ворот гаража.

В процессе набора прочности бетоном его надо в течении 10 дней поливать водой. Еще лучше если Вы укроете пол целлофановой пленкой, под которой будет всегда влажная среда.

Ни в коем случае нельзя высушивать бетон в процессе набора прочности, так как это может привести к появлению трещин из-за внутренних напряжений, возникающих в бетоне при гидратации цемента из=за отсутствия влаги.

Окончательный набор прочности бетона происходит после 28 суток. Марку бетонной смеси для устройства полов надо выбирать не менее М200.

После окончания набора прочности можете смело вгонять в гараж автомобиль и быть уверенным, что пол не разрушится.

Какие существуют, их характеристика

Существует две разновидности теплого пола, отличающиеся по используемому для обогрева материалу. Оба вида замуровываются в стяжку. Изучив их характеристики, выбирают наилучшие системы отопления для конкретного случая.

Электрические

Система обогрева строится на основании электрического кабеля и специальной ткани, укладываемой внутрь стяжки. Преимущество электрических систем в:

• безопасности. Пол оборудуется температурными датчиками, сигнализирующими о замыканиях, перегревах отдельных участков – они необходимы для контроля нагрева и регулировки температуры;
• простота монтажа и отсутствие дополнительного оборудования;
• срок эксплуатации – более 50-ти лет.

Серьезный недостаток этой системы – большой расход электроэнергии. Сэкономить можно при устройстве качественного утепления и изоляции стен гаража – так потери тепла будут минимальны. Не рекомендуется устанавливать в помещениях с высокой влажностью.

Водяные

Это система из металлопластиковых труб, замкнутых в единый контур на котел. Трубы заполняются водой или, как альтернатива, антифризом. Такой тип лучше всего подходит для помещений, где уже установлен котел газового типа или работающий на топливе. Нагрев от электричества не оптимален. К плюсам системы относится:

• простота монтажа – принцип работы напоминает обычные радиаторы отопления, и такую систему легко собрать своими руками;
• равномерный нагрев бетона;
• экономия электроэнергии.

Имеется у них ряд недостатков:

• если полы не включать зимой, то вода в системе может промерзнуть, что приведет к протечке труб и выходу из строя всей системы;
• необходимо дополнительно приобретать котел и насос.
