Водяной теплый пол в деревянном доме – устройство без стяжки

Преимущества, недостатки

Рассматривая теплый пол в деревянном доме, отмечаются следующие его положительные характеристики:

Особенности системы водного теплого пола в загородном доме

• возможность использования его в роли доминирующего источника тепла;
• получение равномерно распределенного тепла не только на плоскости пола, но и по всему объему помещения;
• более экономичная эксплуатация, по сравнению с электрическими системами;
• совместимость практически со всеми разновидностями половых покрытий (плитка, ламинат, линолеум, ковролин и др.);

Среди недостатков водяного пола, монтируемого на деревянном основании, отмечается опасность возникновения протечек. Компенсируется это грамотным проведением монтажа.

Чем закрывать теплые полы в каркасном доме без стяжки?

После всех операций по монтажу утеплителя, пластин, труб теплого пола необходимо как можно скорее его (теплый пол) закрыть. Это связано конечно с возможными повреждениям. Эффект упавшего острого инструмента никто не отменял. Да и ходить лишний раз по пенопласту нежелательно.

Если конструкция дома не позволяет налить цементно-песчаную стяжку, то на трубы теплого пола можно положить листы ГВЛ в два слоя с перехлестом между собой и использованием клея ПВА между листами.

ГВЛ уложен на теплый пол

До укладки ГВЛ необходимо на стенах поставить отметки прохождения трасс т.к. полностью без саморезов обойтись не получится.

Возможно, это кому-то покажется недостаточно жестким, но ведь у вас и дом «легкий» и здесь необходимо учитывать вес, выдерживаемый перекрытиями.

ГВЛ еще удобен тем, что продается на каждом рынке, на него можно положить любое покрытие. Конечно, можно постелить пол Knauf, здесь уже вопрос в ресурсах и бюджете.

Какое покрытие для сухого водяного пола использовать?

Для напольного покрытия при отоплении теплыми полами лучше всего использовать керамогранит или керамическую плитку. Теплопроводность и теплоотдача от таких материалов наиболее хорошая и это скажется на экономии при отоплении дома.

Если у вас стойкое отвращение к таким покрытиям, то смело кладите ламинат или линолеум и даже пробку. Вы немного потеряете в экономии на отопление, но в любом случае будет в доме тепло.

Трубы отопления в выбранных пазах

Этот способ подойдет в случае, если в помещении имеется хорошо утепленный, качественный деревянный пол, но нет возможности или желания поднимать его уровень на высоту более 1 см.

Перед тем, как приступить к работе по монтажу теплого пола, необходимо сделать расчет его тепловой мощности исходя из теплопотерь и площади данного помещения, в результате которого мы узнаем длину и диаметр труб, которые для этого понадобятся. Сделать это можно самостоятельно, используя калькуляторы, которые легко найти в интернете или обратиться за помощью к специалисту. Здесь мы этот вопрос рассматривать не будем, а рассмотрим только технологию монтажа теплого пола.

Зная размеры помещения, а также необходимую общую длину и диаметр труб, составляем схему их укладки. Переносим схему из бумаги в натуру – на поверхность пола и размечаем трассы пазов под трубы. Их размеры должны быть несколько больше диаметра труб. Например, для труб, наружным диаметром 16-17 мм, подойдут пазы 20х20 мм. Их можно выбрать с помощью электроинструмента (фрезы) или вручную. Но второй вариант требует довольно много времени и труда.

Пазы под трубы теплого пола

Когда пазы будут готовы, можно приступать к укладке труб теплого пола. Но для того, чтобы тепло теплоносителя было направлено только вверх, для обогрева помещения, их необходимо укладывать на материал, который будет отражать тепловое излучение. Это могут быть специальные металлические пластины или обычная фольга. Последняя является более дешевым вариантом, но требует большей аккуратности при работе. После укладки в паз, края фольги можно прикрепить к доскам основания с помощью степлера.

Труба уложенная в паз на фольгу

Трубы отопления укладываются в пазах поверх теплоотражателя и крепятся там с помощью металлических пластин. При этом поверхность основания для напольного покрытия должна оставаться ровной, с перепадами не более 2 мм, для того чтобы не возникло проблем при его монтаже. Лучшим вариантом такого покрытия, в данном случае, является ламинат. После окончания монтажа теплого пола, по поверхности просто раскатывается подложка, а сверху укладывается сам ламинат.

Трубы теплого пола, уложенные в пазы и на теплоотражающие пластины

Укладка ламината на водяной теплый пол по подложке

Преимущества этого способа:

• Требует минимального количества материалов – нет необходимости в дополнительном объеме древесины ( лаг, досок) или утеплителя;
• Уровень пола поднимается на минимальную высоту – только на толщину напольного покрытия.

Недостатки:

• Деревянный пол должен быть довольно хорошо утепленным;
• Необходимость выборки пазов в досках, что требует наличия специального инструмента и навыков работы с ним.

Черновая стяжка будущего теплого пола

Основание для укладки трубы должно быть прочным. Случись что, просядет земля под полом, труба лопнет под весом чистовой стяжки и даст течь. Такой ремонт трудноустраним. Поэтому специалисты рекомендуют обустраивать полноценный «пирог» будущего пола, состоящий из черной и чистовой стяжки, соответственно.

Рекомендовано использовать армировочную сетку для пола, которая укладывается поверх гидроизоляции, связывается между собой вязальной проволокой. Достаточно, если сетка будет иметь ячейку размером 10 на 10 см. По уровню выставляют штукатурный маяк (как самый дешевый вариант), подкладывая под него цементный раствор и прочие подложки для выдержки расстояния. Оставляют пол до утра, до высыхания маяков, после чего приступают к заливке.

На другой день стяжка будет готова. По технологии бетон застывает 28 проектных дней. Все это время его необходимо поливать для достижения большей крепости.

Как выбрать трубы для водяного «теплого пола» в деревянном доме

Эффективность отопления зависит от вида труб. Требования следующие:

• должны иметь соответствующее назначение;
• всего два соединения в каждом контуре — на входе и выходе;
• срок службы более 50 лет;
• оптимальный диаметр;
• качественный соединительный крепеж;
• известного производителя.

Материал

На «теплый пол» без стяжки можно укладывать трубы:

сшитого полиэтилена (PE-X или XLPE). Среди плюсов: стойкость против гидравлического удара, высокая механическая прочность — выдерживают замерзание воды, долговечность. Среди недостатков высокая цена, недостаточная гибкость.

металлопластика. Характеризуются высокой прочностью и гибкостью, длительным сроком эксплуатации. Однако монтаж сложный и дорогостоящий;

медные. Огромное количество плюсов при одном минусе — запредельная стоимость.

Диаметр

Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.

Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

• фольгированного полиэтилена — особенно для полов с минимальной толщиной;
• профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
• пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

• коллекторы с настроечными клапанами;
• фитинги для присоединения контура — они подбираются индивидуально;
• воздухоотводчики автоматического типа;
• кронштейны для крепления устройства к стенке;
• дренажные сливные краны;
• шкаф из металла;
• смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
• термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

На что следует обратить внимание, рассчитывая водяной теплый пол?

Конструкции подогрева напольных покрытий водяного типа, в сравнении с электрическими, менее затратные в процессе эксплуатации. Во многом из-за этого их выбирают чаще, особенно во время нового строительства или на этапах капитальных ремонтов. При этом подготовиться к монтажу, а также выполнить правильные расчеты для подобных систем оказывается заметно сложнее. Многие прибегают к помощи специалистов. Между тем, расчет того, как сделать тёплый пол по силам выполнить самому. Учитывать придется следующие факторы:

типы строительных материалов, каждый из которых имеет свою теплоемкость и теплопроводность; качество остекления помещения, где многое зависит от особенностей профиля и качества установки оконных конструкций; температурно-климатический режим региона проживания; площадь помещения и этажность здания; наличие основных источников отопления, если теплый пол используется в качестве дополнительной системы; наличие стяжки и ее толщина; состояние теплоизоляции; стоит уделить внимание напольному покрытию, ведь в случае его неправильного выбора, эффективность всей системы может значительно снизиться. Однако об этом еще будет сказано ниже.

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон. Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага

В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Предстоит рассчитать расход трубы теплого водяного пола, а он напрямую зависит от её шага. В этом поможет подготовка эскиза, визуализирующего способ укладки отопительных контуров. Длина греющих трубопроводов также влияет на эффективность инженерной системы и ее стоимость – в случае использования коротких веток достаточно установки циркуляционного насоса малой мощности

Важно также знать предполагаемый температурный режим помещений. Для приведения его параметров к норме придется утеплить ограждающие конструкции, а особенно тщательно граничные участки возле окон

Типовые варианты укладки труб

Эффективность системы теплый пол во многом зависит от выбора способа и правильности размещения труб циркуляции теплоносителя. К примеру, для помещений малой площади идеально подходит система «змейка». В этом случае трубопровод укладывается петлями (волнами, по синусоиде) – вдоль стены и к коллектору. Монтаж не вызовет сложности, но использовать его можно только в случае, если в помещении потери тепла сокращены до минимума. Все дело в том, что температура теплоносителя при удалении от подачи коллектора постепенно снижается, поэтому комната может прогреваться неравномерно. Этого можно избежать, используя укладку контура «улиткой». В этом случае трубы от подачи и обратки размещаются параллельно, проходят вдоль стен, а затем закручиваются к центру. Таким образом, мы можем чередовать трубы с горячей и остывающей водой, а это означает, что температура поверхности пола в любой части комнаты будет примерно одинаковой.

Материалы для укладки тёплого пола без стяжки

Греющие контуры невозможно укладывать без утепления первоначального напольного покрытия. Пластины, трубы и утеплители – основные компоненты, выбору которых требуется уделить как можно больше внимания.

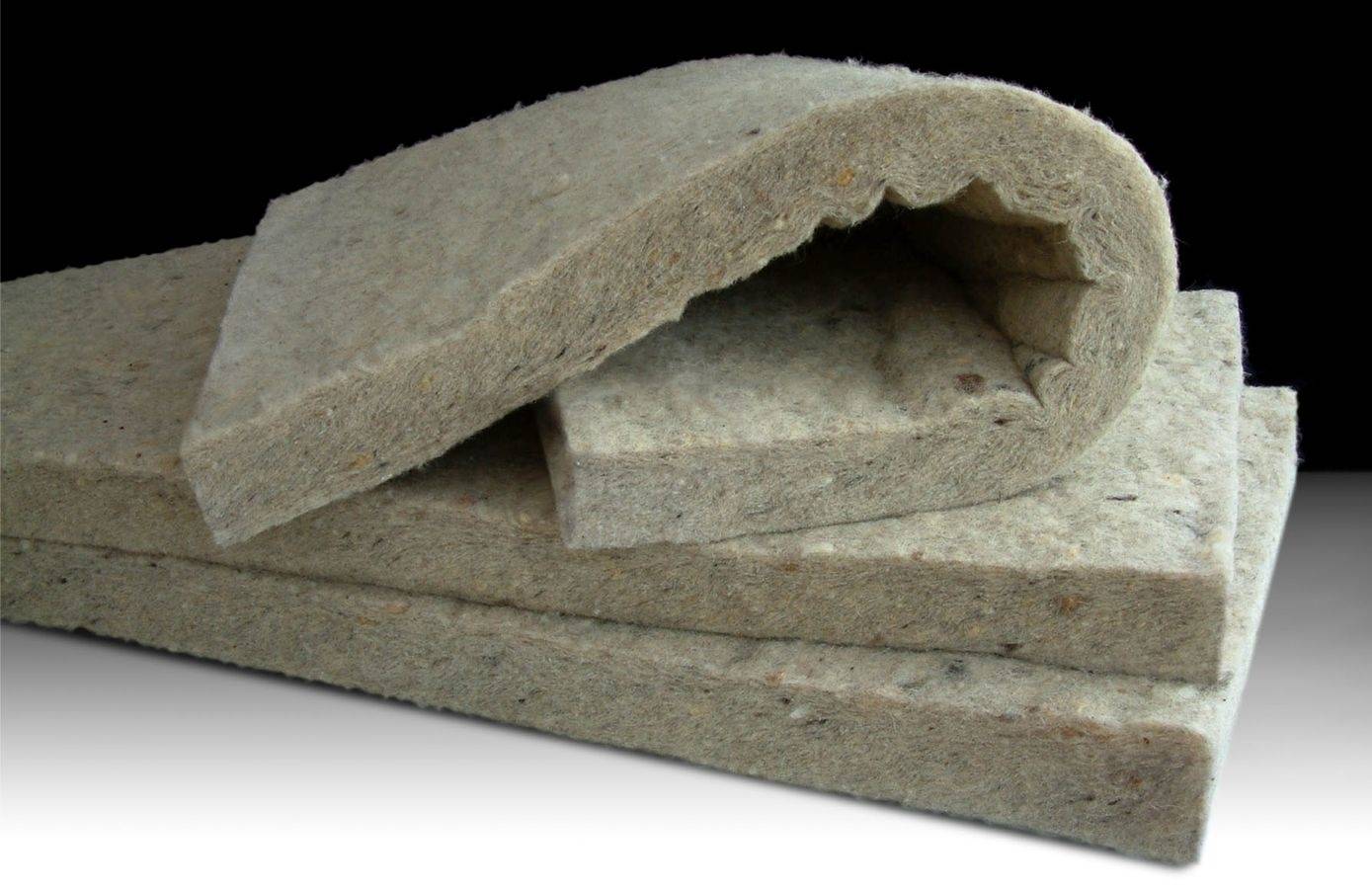

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего. Она хорошо сочетается с разными видами древесины, оставаясь проницаемой для водяных паров. Остаётся способность «дышать», полная защита от преждевременного гниения.

Главное – позаботиться о правильном уходе, чтобы сами водяные пары вовремя удалялись. Иначе функция теплоизолятора не будет выполняться.

40-80 кг/м3 – оптимальная плотность для базальтового волокна, когда речь идёт об изоляции покрытия на первом этаже. Толщина в этом случае не превышает 150 мм. Только для северных регионов нужно 200 мм и больше. Материал защищает от проникновения тепла из других помещений.

Влага практически не пропускается полимерными утеплителями, в число которых входят:

• Экструдированный пенополистирол;
• Вспененный полиэтилен;
• Пенопласт, достаточно тонкий.

С функцией утеплителя минеральные базальтовые типы ваты справляются лучше всего.

Материалы можно применять, но осторожно – иначе древесина просто портится. По лагам из дерева ставят трубы 16- или 20-миллиметрового диаметра из таких материалов:

• Из меди;
• Металлопластиковые;

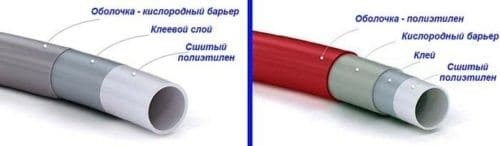

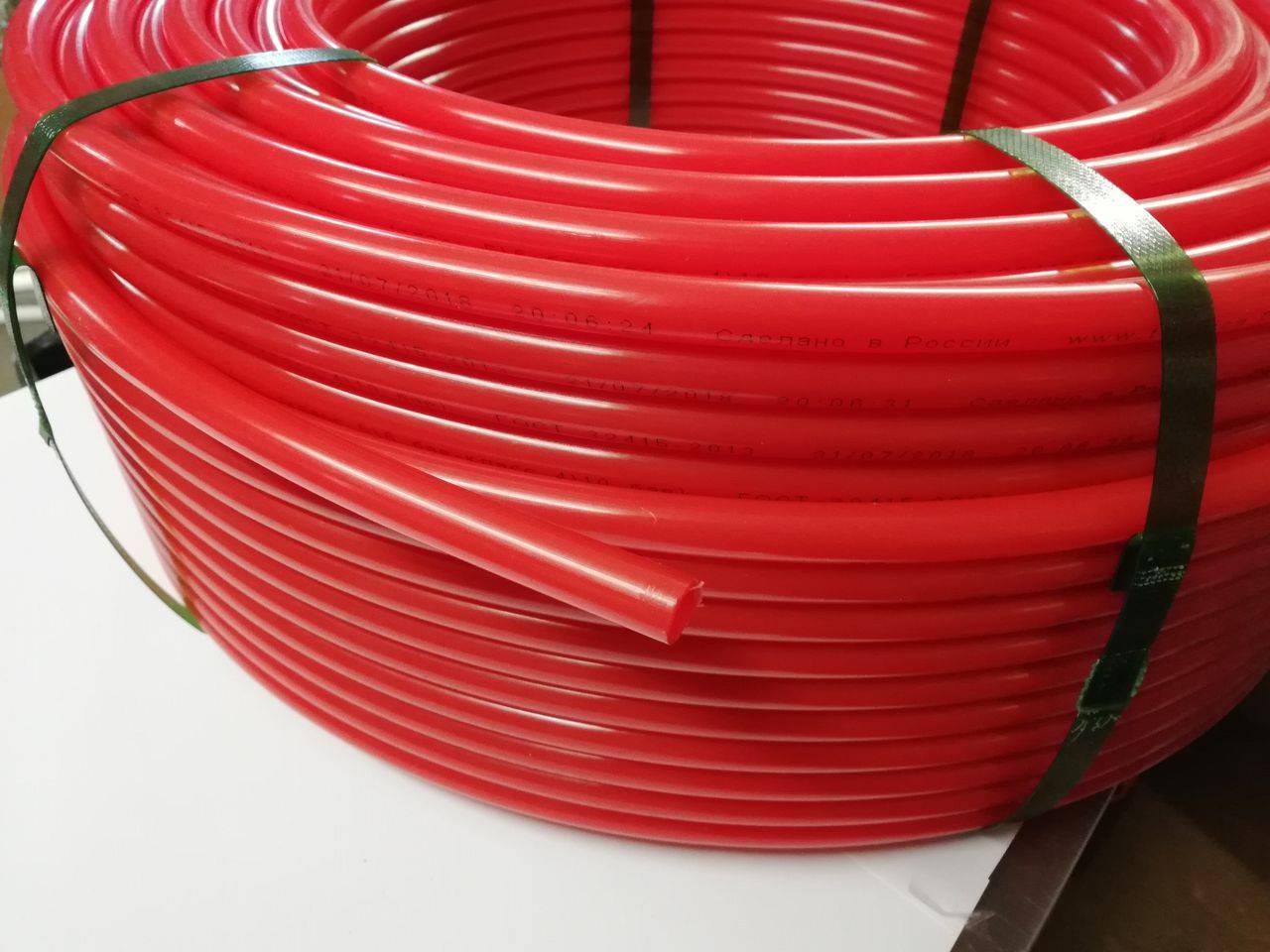

• Из полиэтилена сшитого вида, с антидиффузионным слоем. За счёт его структуры внутрь не попадает кислород.

Общее качество изготовления и цена качественных полиэтиленовых труб не уступает пластику и металлу. Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

Для тёплых полов эти разновидности конструкций подходят одинаково хорошо.

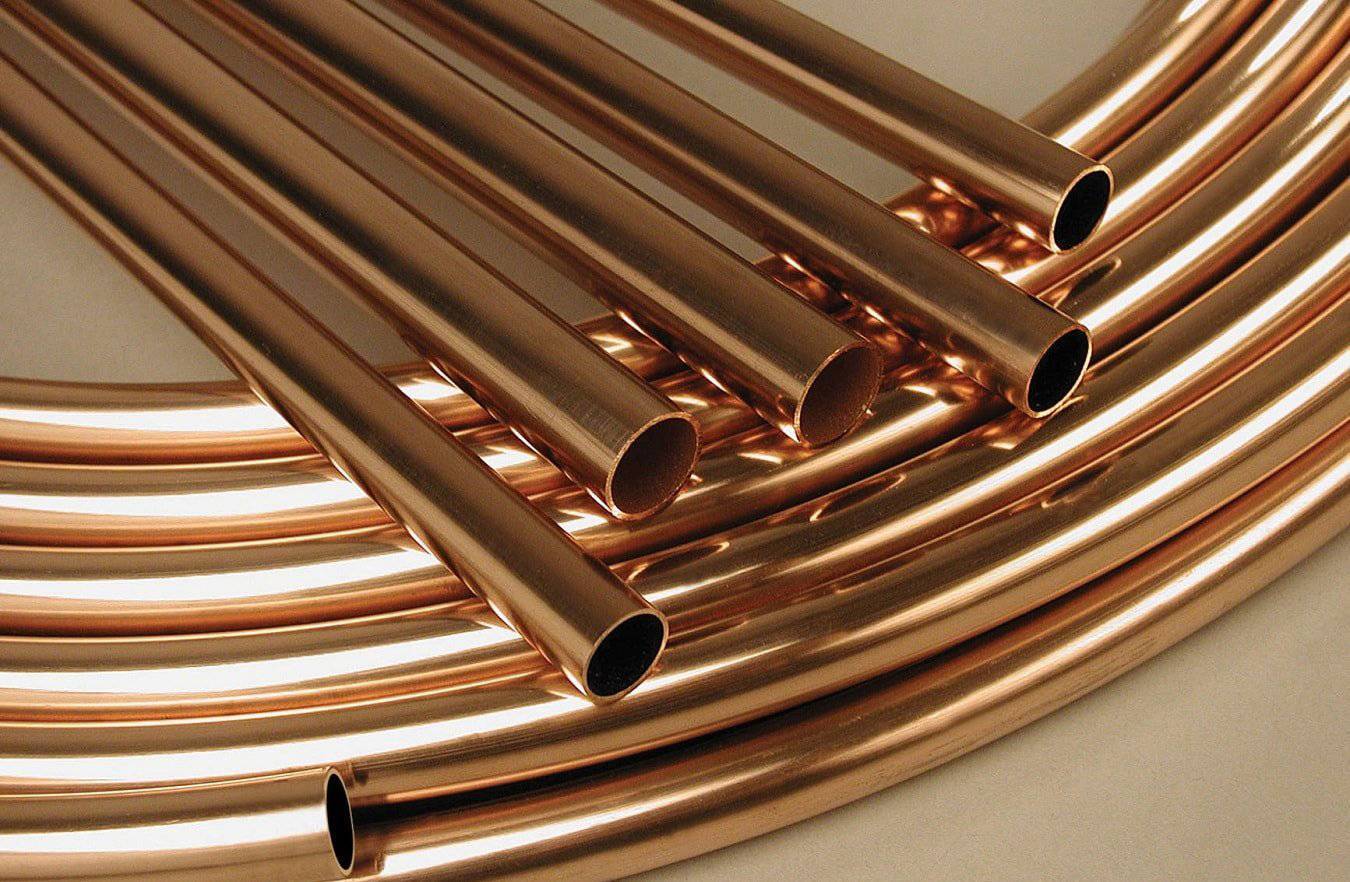

Медные трубы дороже пластиковых, при их монтаже возникает немало сложностей. Зато материал выигрывает по показателям теплоотдачи. Надо только проследить, чтобы не было совместного использования медных и алюминиевых конструкций, металлы абсолютно не совместимы.

Материал выигрывает по показателям теплоотдачи.

Алюминий обладает большей теплопроводностью по сравнению со сталью. Поэтому рекомендуется выбирать именно такие пластины для работ своими руками.

Алюминий обладает большей теплопроводностью по сравнению со сталью.

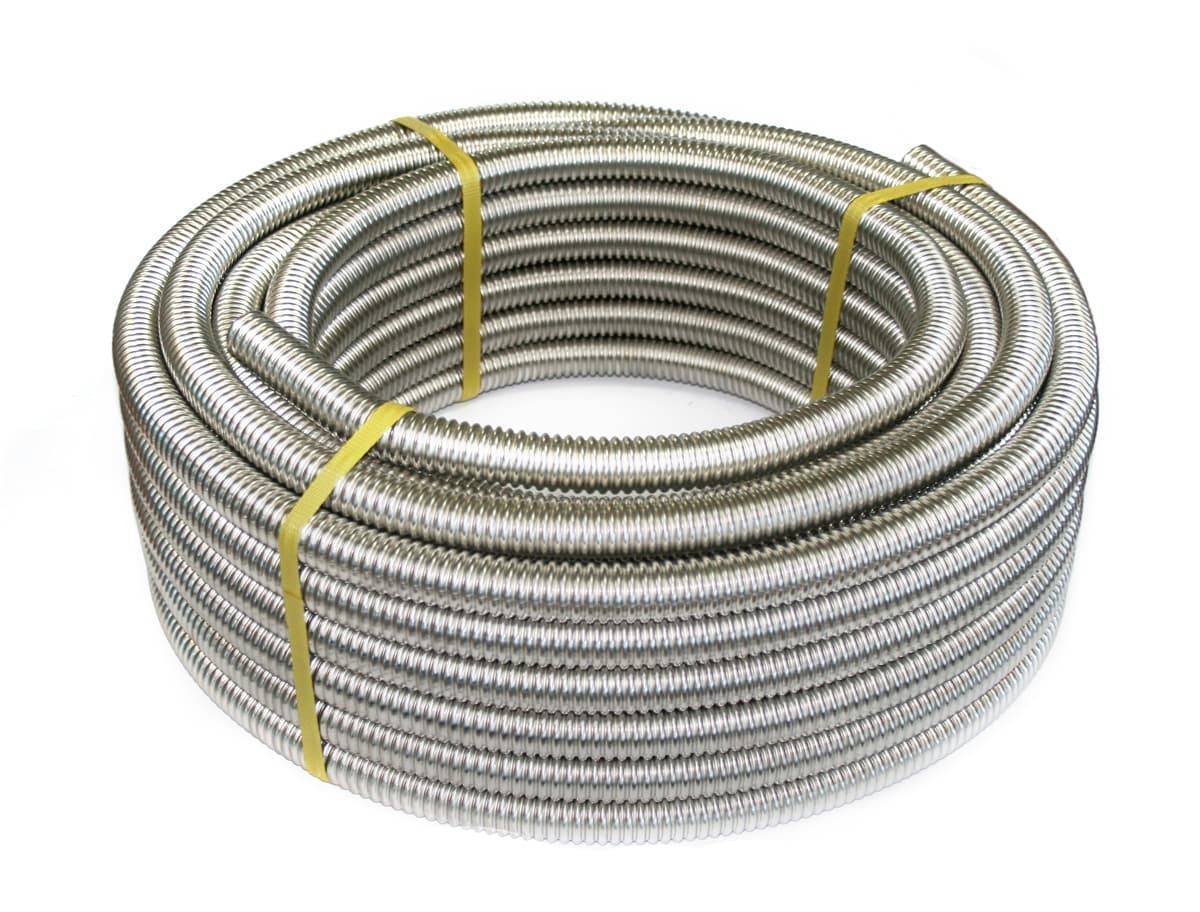

Гибкие гофрированные трубы из нержавеющей стали появились на рынке относительно недавно, но уже вызывают определённый интерес. Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Долговечные изделия, при монтаже которых можно отказаться от сварки и пайки.

Что представляет из себя сухой водяной теплый пол в каркасном доме?

В классическом понимании водяной теплый пол укладывается в зависимости от выбранной схемы на утеплитель и заливается сверху цементно-песчаной стяжкой. Стяжка в этом случае играет две роли:

• Во-первых, она создает поверхность, которая защищает трубы и на которую можно уложить напольное покрытие.
• Во-вторых, распределяет тепло, которое получает от теплоносителя, циркулирующего по трубам, равномерно по всей поверхности.

Сухой водяной теплый пол не использует такую стяжку и соответственно необходимо решить эти две задачи. Чем закрыть трубы и как распределить тепло.

Для «сухих» водяных теплых полов мы будем применять специальные маты и теплораспределяющие металлические пластины.

Вариант теплого пола со стяжкой

Если в деревянном доме железобетонные перекрытия, то греющая система делается по классическим канонам — на гидроизоляционный слой (рубероид, стеклорубероид и подобные материалы) заливается черновая стяжка толщиной 10-15 см, далее укладывается основная гидроизоляция. Полиэтиленовая пленка или рулонная мембрана должна быть раскатана по поверхности и тщательно прижата, нахлест полотнищ — десять сантиметров, стыки проклеиваются или свариваются паяльником. Края изолирующего слоя должны быть с заходом на стены около 20 см.

Если применяется обмазочный или литой гидроизолирующий материал, то он наносится по инструкции производителя, как правило, в несколько слоев, каждый следующий слой после высыхания предыдущего.

Затем устраивается теплоизоляция. Данный слой очень важен, ведь это экран, предотвращающий потери тепла. Для теплоизоляционного слоя используют пенопропиленовые плиты, пенополистирол, пенопласт. Толщина слоя — 5-10 см. Так как чистовая стяжка будет подвергаться нагреванию и, соответственно, расширению, то по периметру помещения к стене следует прикрепить демпфирующую ленту.

Поверх теплоизоляционного слоя укладывается армирующая сетка. К ней впоследствии крепятся витки контура, заодно она служит арматурой для бетонной стяжки. Контуры укладываются по схеме, труба фиксируется к сетке пластиковыми хомутами. В местах выхода труб из бетонной стяжки у коллектора на них надевают защиту из специальных уголков. Трубы фиксируются к коллектору с помощью фитинга и накидной гайки. Перед следующим этапом систему следует проверить на герметичность.

Монтаж теплого пола заканчивается финишной стяжкой поверх уложенной водяной системы. Это основание для финишного напольного покрытия — плитки, паркета, ламината и т.д., так что она выравнивается особенно тщательно. Цементно-песчаная или бетонная стяжка расправляется правилом по предварительно выставленным маякам. Включать систему теплого пола следует не ранее, чем этот слой “созреет” — через 21-28 дней после заливки чистовой стяжки.

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Укладка труб без стяжки

Полистирольная система: конструкция располагается на полу строго по чертежам, в нее помещаются трубы. Пол готов к укладке финишного покрытия.

Модульная система. Заготовки ДСП толщиной 2,2 см имеют замки для соединения между собой. Модули размещаются на полу, трубы укладываются в прорезанные для них каналы.

Реечная система. Используются рейки из ДСП 2,8 см, кладутся в двух сантиметрах друг от друга. На торцах (где будут загибаться трубы) паз должен быть круглым.

Устанавливать систему желательно по предварительной разметке.

Располагают трубы змейкой или по спирали. Специалисты рекомендуют размещать трубы по спирали, т.к. змейка распределяет тепло неравномерно.

Важно! Трубу использовать цельную, без стыков. Только так можно гарантировать отсутствие локальных протечек. . От внешнего витка трубы до стен должно оставаться не меньше семи сантиметров

От внешнего витка трубы до стен должно оставаться не меньше семи сантиметров.

На стяжке

1. Поверх бетонного основания кладется теплоизолятор (минеральная вата, плиты), слой 10 см.
2. Гидроизоляция (специальная пленка или мембрана, полиэтилен не подойдет).
3. Демпферная лента для стяжки пола.

Это необходимо для температурной компенсации, иначе стяжка может растрескаться из-за термического воздействия.

Лента кладется по периметру комнаты. Если длина стены больше 8 метров, нужно положить еще одну полосу ленты посередине.

1. Армирующая сетка.
2. Труба кладется по спирали, крепится к арматуре хомутами приблизительно через 30 см. Шаг укладки 10-30 сантиметров. Вы закрепляете свободный конец на коллектор и движетесь в соответствии с разметкой от стены к центру комнаты. Оттуда, опять же по спирали, возвращаетесь назад, двигаясь параллельно уже проложенным линиям.
3. Подключить трубы к коллектору компрессионными фитингами, убедиться в работоспособности системы.
4. Залить пол строительным раствором, разровнять. Дождаться застывания.
5. Настелить подложку под ламинат (полипропилен).

Автоматическое управление температурой в доме

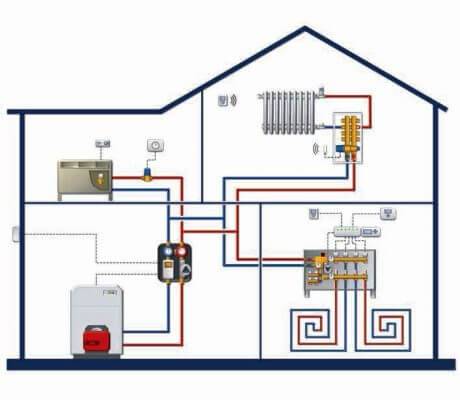

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

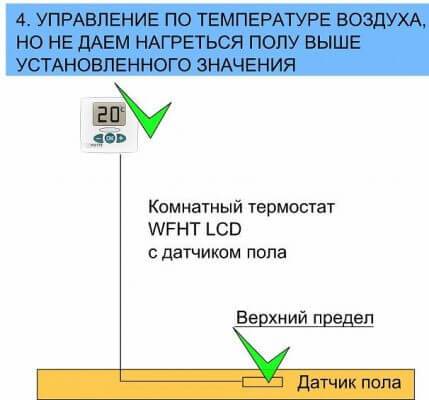

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.
