Гидравлический расчет системы отопления

От чего зависит теплопроводность

Теплопередача зависит от таких факторов, как:

• Материал, из которого возведено строение, – различные материалы отличаются по способности проводить тепло. Так, бетон, различные виды кирпича способствуют большой потере тепла. Оцилинрованное бревно, брус, пено- и газоблоки, наоборот, при меньшей толщине имеют меньшую теплопроводность, что обеспечивает сохранение тепла внутри помещения и намного меньшие затраты на утепление и отопление здания.
• Толщина стены – чем данное значение больше, тем меньше теплоотдача происходит через ее толщу.
• Влажность материала – чем больше влажность сырья, из которого возведена конструкция, тем больше он проводит тепла и тем быстрее она разрушается.
• Наличие воздушных пор в материале – заполненные воздухом поры препятствуют ускоренным теплопотерям. Если эти поры заполняются влагой, теплопотери увеличиваются.
• Наличие дополнительного утепления – облицованная слоем утеплителя снаружи или внутри стены по потерям тепла имеют значения в разы меньше чем неутепленные.

В строительстве наряду с теплопроводностью стен большое распространение приобрел такая характеристика, как термическое сопротивление (R). Рассчитывается она с учетом следующих показателей:

• коэффициента теплопроводности стенового материала (λ) (Вт/м×0С);
• толщины конструкции (h), (м);
• наличия утеплителя;
• влажности материала (%).

Чем ниже величина термического сопротивления, тем в большей мере стена подвержена теплопотерям.

Теплотехнический расчет ограждающих конструкций по данной характеристике выполняется по следующей формуле:

R= h/ λ; (м2×0С/Вт)

Пример расчета термического сопротивления:

Исходные данные:

• несущая стена выполнена из сухого соснового бруса толщиной 30 см (0,3 м);
• коэффициент теплопроводности составляет 0,09 Вт/м×0С;
• расчёт результата.

Таким образом, термическое сопротивление такой стены будет составлять:

R=0,3/0,09=3,3 м2×0С/Вт

Если полученное значение равно или больше нормативного, то материал и толщина стеновых конструкций выбраны правильно. В противном случае следует произвести утепление здания для достижения нормативного значения.

При наличии утеплителя его термическое сопротивление рассчитывают отдельно и суммируют с аналогичным значением основного стенового материала. Также если материал стеновой конструкции имеет повышенную влажность, применяют соответствующий коэффициент теплопроводности.

Для более точного расчета термического сопротивления данной конструкции к полученному результату добавляют аналогичные значения окон и выходящих на улицу дверей.

Подготовка выполнения расчёта

Проведению качественного и детального расчёта должны предшествовать ряд подготовительных мероприятий по выполнению расчётных графиков. Эту часть можно назвать сбором информации для проведения расчёта. Являясь самой сложной частью в проектировании водяной отопительной системы, расчёт гидравлики позволяет точно спроектировать всю её работу. В подготавливаемых данных обязательно должно присутствовать определение требуемого теплового баланса помещений, которые будут обогреваться проектируемой отопительной системой.

В проекте расчёт ведётся с учётом типа выбранных приборов отопления, с определёнными поверхностями теплообмена и размещения их в обогреваемых помещениях, это могут быть батареи секций радиаторов или теплообменники других типов. Точки их размещения указываются на поэтажных планах дома или квартиры.

Принимаемая схема конфигурирования системы водяного отопления должна быть оформлена графически. На этой схеме указывается место размещения генератора тепла (котёл), показываются точки крепления приборов отопления, прокладка основных подводящих и отводящих магистралей трубопроводов, прохода веток приборов отопления. На схеме подробно приводится расположение элементов регулирующей и запopной арматуры. Сюда входят все виды устанавливаемых кранов и вентилей, переходных клапанов, регуляторов, термостатов. В общем, всего, что принято называть регулирующей и запopной арматурой.

После определения на плане требуемой конфигурации системы, её необходимо вычертить в аксонометрической проекции по всем этажам. На такой схеме каждому отопительному прибору присваивается номер, указывается максимальная тепловая мощность. Важным элементом, также указываемым для теплового прибора на схеме, является расчётная длина участка трубопровода для его подключения.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

• для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
• для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участка	Длина участка в метрах	Количество приборов а участке, шт.
1-2	1,8	1
2-3	3,0	1
3-4	2,8	2
4-5	2,9	2

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

Расчет гидравлики системы отопления

Нам потребуются данные теплового расчёта помещений и аксонометрической схемы.

Вынесите данные в эту таблицу:

Шаг 1: считаем диаметр труб

В качестве исходных данных используются экономически обоснованные результаты теплового расчёта:

1а. Оптимальная разница между горячим (tг) и охлаждённым( tо) теплоносителем для двухтрубной системы – 20º

Δtco=tг- tо=90º-70º=20ºС

1б. Расход теплоносителя G, кг/час — для однотрубной системы.

2. Оптимальная скорость движения теплоносителя – ν 0,3-0,7 м/с.

Чем меньше внутренний диаметр труб — тем выше скорость. Достигая отметки 0,6 м/с, движение воды начинает сопровождаться шумом в системе.

3. Расчётная скорость теплопотока – Q, Вт.

Выражает количество тепла (W, Дж), переданного в секунду (единицу времени τ):

Формула для расчёта скорости теплопотока

4. Расчетная плотность воды: ρ = 971,8 кг/м3 при tср = 80 °С

5. Параметры участков:

• зависимость скорости движения воды — ν, с
• теплового потока — Q, Вт
• расхода воды G, кг/час от внутреннего диаметра труб

Пример

Задача: подобрать диаметр трубы для отопления гостиной площадью 18 м², высота потолка 2,7 м.

• расход мощности – 1 кВт на 30 м³
• запас тепловой мощности – 20%

Расчёт:

• объём помещения: 18 * 2,7 = 48,6 м³
• расход мощности: 48,6 / 30 = 1,62 кВт
• запас на случай морозов: 1,62 * 20% = 0,324 кВт
• итоговая мощность: 1,62 + 0,324 = 1,944 кВт

Находим в таблице наиболее близкое значения Q:

Получаем интервал внутреннего диаметра: 8-10 мм. Участок: 3-4. Длина участка: 2.8 метров.

Шаг 2: вычисление местных сопротивлений

Чтобы определиться с материалом труб, необходимо сравнить показатели их гидравлического сопротивления на всех участках отопительной системы.

Факторы возникновения сопротивления:

Трубы для отопления

• в самой трубе:
  • шероховатость;
  • место сужения/расширения диаметра;
  • поворот;
  • протяжённость.
• в соединениях:
  • тройник;
  • шаровой кран;
  • приборы балансировки.

Расчетным участком является труба постоянного диаметра с неизменным расходом воды, соответствующим проектному тепловому балансу помещения.

Для определения потерь берутся данные с учётом сопротивления в регулирующей арматуре:

1. длина трубы на расчётном участке/l,м;
2. диаметр трубы расчётного участка/d,мм;
3. принятая скорость теплоносителя/u, м/с;
4. данные регулирующей арматуры от производителя;
5. справочные данные:
   • коэффициент трения/λ;
   • потери на трение/∆Рl, Па;
   • расчетная плотность жидкости/ρ = 971,8 кг/м3;
6. технические характеристики изделия:
   • эквивалентная шероховатость трубы/kэ мм;
   • толщина стенки трубы/dн×δ, мм.

Для материалов со сходными значениями kэ производители предоставляют значение удельных потерь давления R, Па/м по всему сортаменту труб.

Для поиска гидросопротивления/ΔP в одном участке сети подставляем данные в формулу Дарси-Вейсбаха:

Шаг 3: гидравлическая увязка

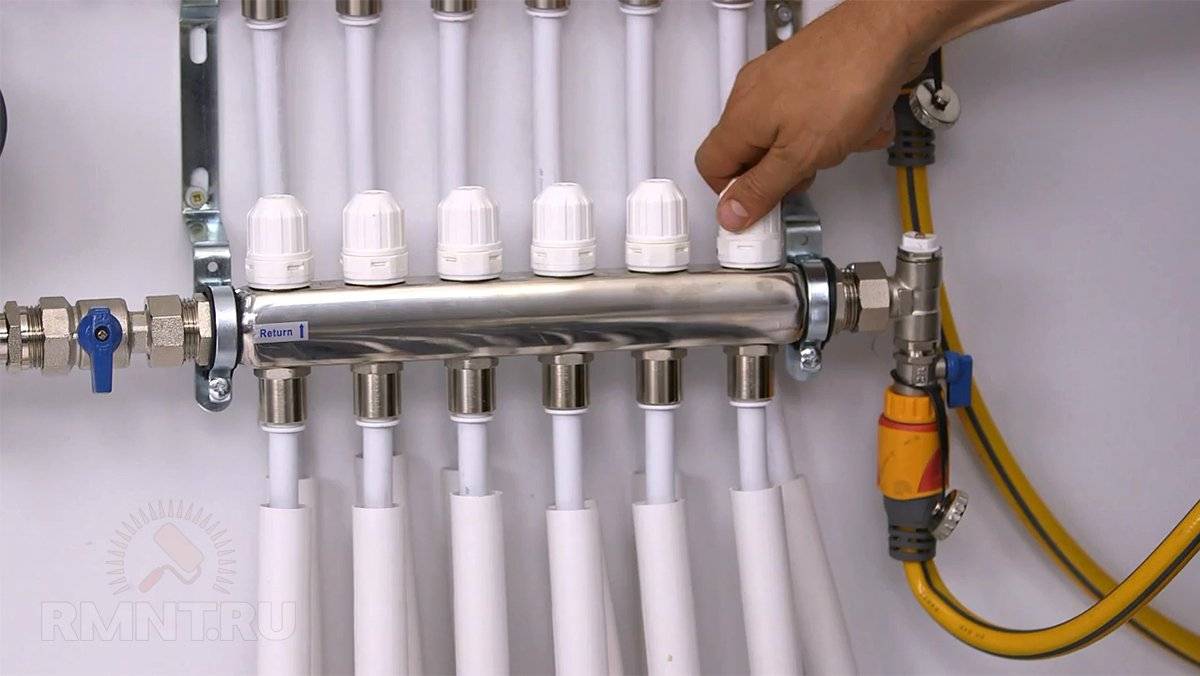

Для балансировки перепадов давления понадобится запорная и регулирующая арматура.

• проектная нагрузка (массовый расход теплоносителя — воды или низкозамерзающей жидкости для систем отопления);
• данные производителей труб по удельному динамическому сопротивлению/А, Па/(кг/ч)²;
• технические характеристики арматуры.
• количество местных сопротивлений на участке.

Задача: выровнять гидравлические потери в сети.

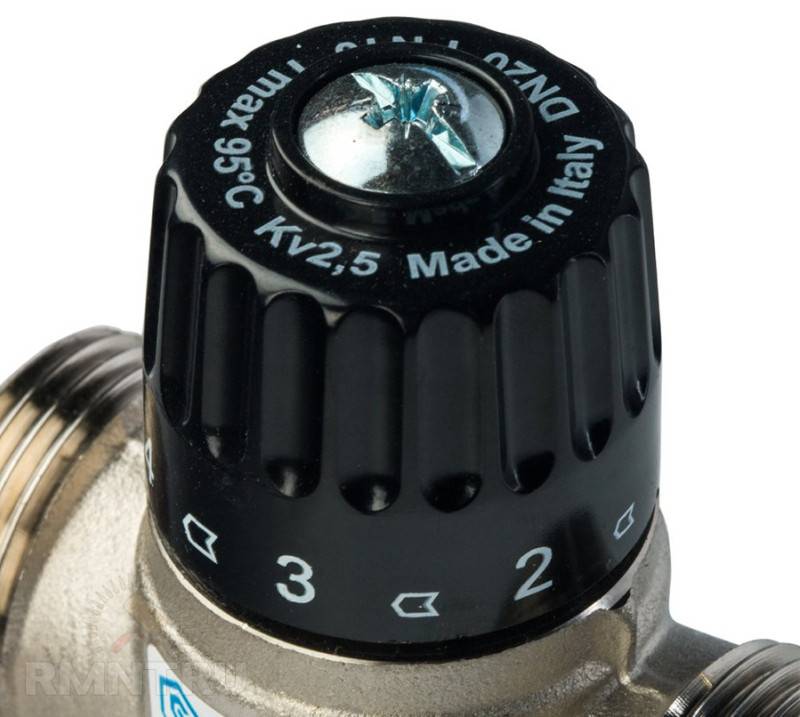

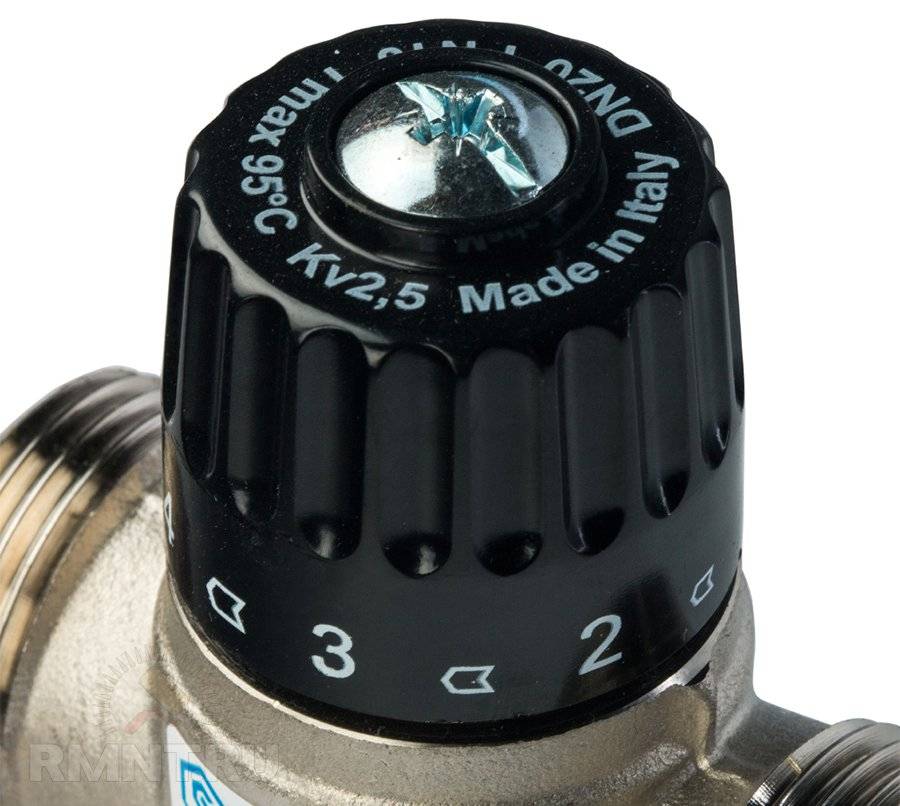

В гидравлическом расчёте для каждого клапана задаются установочные характеристики (крепление, перепад давления, пропускная способность). По характеристикам сопротивления определяют коэффициенты затекания в каждый стояк и далее — в каждый прибор.

Фрагмент заводских характеристик поворотного затвора

Выберем для вычислений метод характеристик сопротивления S,Па/(кг/ч)².

Потери давления/∆P, Па прямо пропорциональны квадрату расхода воды по участку/G, кг/ч:

• ξпр — приведенный коэффициент для местных сопротивлений участка;
• А — динамическое удельное давление, Па/(кг/ч)².

Удельным считается динамическое давление, возникающее при массовом расходе 1 кг/ч теплоносителя в трубе заданного диаметра (информация предоставляется производителем).

Σξ — слагаемое коэффициентов по местным сопротивлениям в участке.

Приведенный коэффициент:

Шаг 4: определение потерь

Гидравлическое сопротивление в главном циркуляционном кольце представлено суммой потерь его элементов:

• первичного контура/ΔPIк ;
• местных систем/ΔPм;
• теплогенератора/ΔPтг;
• теплообменника/ΔPто.

Сумма величин даёт нам гидравлическое сопротивление системы/ΔPсо:

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

• Sпомещ – сумма площадей всех комнат, которые требую отопления;
• Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

• северные области – 1,5 – 2 кВт/м2;
• центральная зона – 1 – 1,5 кВт/м2;
• южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

На данной карте представлены климатические зоны с разными температурными режимами. От расположения жилья относительно зоны и зависит сколько нужно тратить на обогрев метра квадратного кВатт энергии (+)

Сумма площади квартиры которую необходимо отапливать – равна общей площади квартиры и равна, то есть – 65,54-1,80-6,03=57,71 м2 (минус балкон). Удельная мощность котла для центрального региона с холодной зимой – 1,4 кВт/м2. Таким образом, в нашем примере расчётная мощность котла отопления эквивалентна 8,08 кВт.

В чем заключается суть подобного расчета?

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

1. Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
2. Отсутствие шума, долговечность и стабильность работы отопительной системы.
3. Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
4. Затраты на установку системы нужно свести к минимуму, что в большей мере зависит от диаметра трубопровода.

Видео инструкция

Скорость потока теплоносителя.

Гидравлический расчёт трубопроводов системы отопления

Как видно из названия темы в расчёте участвуют такие параметры, связанные с гидравликой, как расход теплоносителя, скорость потока теплоносителя, гидравлическое сопротивление трубопроводов и арматуры. При этом между указанными параметрами существует полная взаимосвязь.

Например при увеличении скорости теплоносителя увеличивается гидравлическое сопротивление трубопровода. При увеличении расхода теплоносителя через трубопровод определённого диаметра скорость теплоносителя возрастает и естественно растёт гидравлическое сопротивление при этом изменяя диаметр в большую сторону скорость и гидравлическое сопротивление снижаются. Анализируя эти взаимосвязи гидравлический расчёт превращается в своего рода анализ параметров для обеспечения надёжной и эффективной работы системы и снижения затрат на материалы.

Система отопления состоит из четырёх основных компонентов это трубопроводы, отопительные приборы, теплогенератор, регулирующая и запорная арматура. Все элементы системы имеют свои характеристики гидравлического сопротивления и должны учитываться при расчёте. При этом, как было сказано выше, гидравлические характеристики не являются постоянными. Производители отопительного оборудования и материалов обычно приводят данные по гидравлическим характеристикам (удельные потери давления) на производимое ими материалы или оборудование.

Номограмма для гидравлического расчёта полипропиленовых трубопроводов производства фирмы FIRAT (Фират)

Удельные потери давления (потеря напора) трубопровода указано для 1 м.п. трубы.

Проанализировав номограмму вы более наглядно увидите ранее указанные взаимосвязи между параметрами.

Итак суть гидравлического расчёта мы определили.

Теперь пройдёмся отдельно по каждому из параметров.

Расход теплоносителя

Расход теплоносителя, для более широкого понимания количество теплоносителя, напрямую зависит от тепловой нагрузки которую теплоноситель должен переместить от теплогенератора к отопительному прибору.

Конкретно для гидравлического расчёта требуется определить расход теплоносителя на заданном расчётном участке. Что такое расчётный участок. Расчетным участком трубопровода принимается участок постоянного диаметра с неизменным расходом теплоносителя. Например если в состав ветки входят десять радиаторов ( условно каждый прибор мощностью 1 кВт) а общий расход теплоносителя рассчитан на перенос теплоносителем тепловой энергии равной 10 кВт. То первым участком будет участок от теплогенератора до первого в ветке радиатора (при условии что по всему участку постоянный диаметр) с расходом теплоносителя на перенос 10 кВт. Второй участок будет находится между первым и вторым радиатором с расходом на перенос тепловой энергии 9 кВт и так далее вплоть до последнего радиатора. Рассчитывается гидравлическое сопротивление как подающего трубопровода так и обратного.

Расход теплоносителя ( кг/час) для участка рассчитывается по формуле:

Q_уч – тепловая нагрузка участка Вт. Например для вышеуказанного примера тепловая нагрузка первого участка равна 10 кВт или 1000 Вт.

с = 4,2 кДж/(кг·°С) – удельная теплоемкость воды

t_г – расчетная температура горячего теплоносителя в системе отопления, °С

t_о – расчетная температура охлажденного теплоносителя в системе отопления, °С.

Скорость потока теплоносителя.

Минимальный порог скорости теплоносителя рекомендуют принимать в пределах 0,2 – 0,25 м/с. На меньших скоростях начинается процесс выделения избыточного воздуха содержащегося в теплоносителе что может приводить к образованию воздушных пробок и как следствие полный либо частичный отказ работы системы отопления. Верхний порог скорости теплоносителя лежит в диапазоне 0,6 – 1,5 м/с. Соблюдение верхнего порога скорости позволяет избежать возникновение гидравлических шумов в трубопроводах. На практике было определён оптимальный диапазон скорости 0,3 – 0,7 м/с .

Более точный диапазон рекомендованной скорости теплоносителя зависит от материала трубопроводов применяемых в системе отопления а точнее от коэффициента шероховатости внутренней поверхности трубопроводов . Например для стальных трубопроводов лучше придерживаться скорости теплоносителя от 0,25 до 0,5 м/с для медных и полимерных (полипропиленовые, полиэтиленовые, металлопластиковые трубопроводы) от 0,25 до 0,7 м/с либо воспользоваться рекомендациями производителя при их наличии.

Скорость потока теплоносителя Скорость потока теплоносителя. Гидравлический расчёт трубопроводов системы отопления Как видно из названия темы в расчёте участвуют такие параметры, связанные с гидравликой, как расход

Для чего делается расчет

Конечно, какую-то циркуляцию в контуре создаст любой насос, даже самый маломощный, но насколько экономичной будет такая схема? Часто бывает так, что и котел исправно работает и радиаторов в доме достаточно, но они не греют из-за слабой циркуляции в системе.

Чтобы контуры отопления работали в полную силу, необходимо, чтобы насос преодолел гидравлическое сопротивление элементов системы потоку воды в трубах, а также потери давления. Но и насос большей мощности, чем нужно, также приведет к нежелательным эффектам. Кроме повышенного расхода электроэнергии, превышение давления плохо скажется на долговечности соединений, а увеличение скорости продвижения теплоносителя приведет к возникновению шумов.

Правильно рассчитанное гидравлическое сопротивление и качественная регулирующая арматура – наиболее эффективное сочетание.

Соблюдение ключевых условий обеспечивают следующие факторы:

• снабжение отопительных приборов должно осуществляться в достаточном объеме для идеального баланса в помещении при температурных колебаниях воздуха снаружи и в жилище;
• минимизация затрат на эксплуатацию, чтобы преодолеть системное гидравлическое сопротивление;
• снижение капитальных затрат во время прокладки отопления.

Как работать в EXCEL

Использование таблиц Excel очень удобно, поскольку результаты гидравлического расчёта всегда сводятся к табличной форме. Достаточно определить последовательность действий и подготовить точные формулы.

Ввод исходных данных

Выбирается ячейка и вводится величина. Вся остальная информация просто принимается к сведению.

Ячейка	Величина	Значение, обозначение, единица выражения
D4	45,000	Расход воды G в т/час
D5	95,0	Температура на входе tвх в °C
D6	70,0	Температура на выходе tвых в °C
D7	100,0	Внутренний диаметр d, мм
D8	100,000	Длина, L в м
D9	1,000	Эквивалентная шероховатость труб ∆ в мм
D10	1,89	Сумма коэф. местных сопротивлений — Σ(ξ)

Пояснения:

• значение в D9 берётся из справочника;
• значение в D10 характеризует сопротивления в местах сварных швов.

Формулы и алгоритмы

Выбираем ячейки и вводим алгоритм, а также формулы теоретической гидравлики.

Ячейка	Алгоритм	Формула	Результат	Значение результата
D12	!ERROR! D5 does not contain a number or expression	tср=(tвх+tвых)/2	82,5	Средняя температура воды tср в °C
D13	!ERROR! D12 does not contain a number or expression	n=0,0178/(1+0,0337*tср+0,000221*tср2)	0,003368	Кинематический коэф. вязкости воды — n, cм2/с при tср
D14	!ERROR! D12 does not contain a number or expression	ρ=(-0,003*tср2-0,1511*tср+1003, 1)/1000	0,970	Средняя плотность воды ρ,т/м3 при tср
D15	!ERROR! D4 does not contain a number or expression	G’=G*1000/(ρ*60)	773,024	Расход воды G’, л/мин
D16	!ERROR! D4 does not contain a number or expression	v=4*G:(ρ*π*(d:1000)2*3600)	1,640	Скорость воды v, м/с
D17	!ERROR! D16 does not contain a number or expression	Re=v*d*10/n	487001,4	Число Рейнольдса Re
D18	!ERROR! Cell D17 does not exist	λ=64/Re при Re≤2320 λ=0,0000147*Re при 2320≤Re≤4000 λ=0,11*(68/Re+∆/d)0,25 при Re≥4000	0,035	Коэффициент гидравлического трения λ
D19	!ERROR! Cell D18 does not exist	R=λ*v2*ρ*100/(2*9,81*d)	0,004645	Удельные потери давления на трение R, кг/(см2*м)
D20	!ERROR! Cell D19 does not exist	dPтр=R*L	0,464485	Потери давления на трение dPтр, кг/см2
D21	!ERROR! Cell D20 does not exist	dPтр=dPтр*9,81*10000	45565,9	и Па соответственно D20
D22	!ERROR! D10 does not contain a number or expression	dPмс=Σ(ξ)*v2*ρ/(2*9,81*10)	0,025150	Потери давления в местных сопротивлениях dPмс в кг/см2
D23	!ERROR! Cell D22 does not exist	dPтр=dPмс*9,81*10000	2467,2	и Па соответственно D22
D24	!ERROR! Cell D20 does not exist	dP=dPтр+dPмс	0,489634	Расчетные потери давления dP, кг/см2
D25	!ERROR! Cell D24 does not exist	dP=dP*9,81*10000	48033,1	и Па соответственно D24
D26	!ERROR! Cell D25 does not exist	S=dP/G2	23,720	Характеристика сопротивления S, Па/(т/ч)2

Пояснения:

• значение D15 пересчитывается в литрах, так легче воспринимать величину расхода;
• ячейка D16 — добавляем форматирование по условию: «Если v не попадает в диапазон 0,25…1,5 м/с, то фон ячейки красный/шрифт белый».

Для трубопроводов с перепадом высот входа и выхода к результатам добавляется статическое давление: 1 кг/см2 на 10 м.

Оформление результатов

Авторское цветовое решение несёт функциональную нагрузку:

• Светло-бирюзовые ячейки содержат исходные данные – их можно менять.
• Бледно-зелёные ячейка — вводимые константы или данные, мало подверженные изменениям.
• Жёлтые ячейки — вспомогательные предварительные расчёты.
• Светло-жёлтые ячейки — результаты расчётов.
• Шрифты: синий — исходные данные;
• чёрный — промежуточные/неглавные результаты;
• красный — главные и окончательные результаты гидравлического расчёта.

Результаты в таблице Эксель

Пример от Александра Воробьёва

Пример несложного гидравлического расчёта в программе Excel для горизонтального участка трубопровода.

Исходные данные:

• длина трубы100 метров;
• ø108 мм;
• толщина стенки 4 мм.

Таблица результатов расчёта местных сопротивлений Усложняя шаг за шагом расчёты в программе Excel, вы лучше осваиваете теорию и частично экономите на проектных работах. Благодаря грамотному подходу, ваша система отопления станет оптимальной по затратам и теплоотдаче.

Есть ли бесплатные программы для расчётов?

Чтобы упростить расчет системы отопления частного дома, можно воспользоваться специальными программами. Их, конечно, не так много как графических редакторов, но выбор всё же есть. Одни распространяются бесплатно, другие – в демо-версиях. В любом случае, сделать нужные расчёты один-два раза получится и без материальных вложений.

Программное обеспечение «Oventrop CO»

Бесплатное программное обеспечение «Oventrop CO» предназначено для того, чтобы выполнить гидравлический расчёт отопления загородного дома.

Программа «Oventrop CO» создана для предоставления графической помощи на этапе составления проекта отопления. Она позволяет выполнить гидравлический расчёт и для однотрубной, и для двухтрубной системы. Работать в ней просто и удобно: есть уже готовые блоки, осуществляется контроль над ошибками, огромный каталог материалов

На основе предварительных настроек и подбора отопительных приборов, трубопровода и арматуры можно проектировать новые системы. Помимо этого возможна регулировка существующей схемы. Она осуществляется посредством подбора мощности уже имеющегося в распоряжении оборудования в соответствии с нуждами отапливаемых комнат и помещений.

Оба эти варианта могут сочетаться в данной программе, позволяя регулировать существующие фрагменты и проектировать новые. При любом варианте расчёта «Oventrop CO» подбирает настройки арматуры. В части выполнения гидравлических расчётов у этой программы широкие возможности: от подбора диаметров трубопровода до анализа расхода воды в оборудовании. Все результаты (таблицы, схемы, рисунки) можно распечатать или перенести в среду Windows.

Программное обеспечение «Instal-Therm HCR»

Программа «Instal-Therm HCR» позволяет рассчитать систему радиаторного и поверхностного отопления.

Она поставляется в комплекте InstalSystem TECE, куда входят ещё три программы: Instal-San Т (для проектирования холодного и горячего водоснабжения), Instal-Heat&Energy (для расчёта тепловых потерь) и Instal-Scan (для сканирования чертежей).

Программа «Instal-Therm HCR» снабжена расширенными каталогами материалов (трубы, потребители воды, фитинги, радиаторы, теплоизоляция и запорно-регулирующая арматура). Результаты расчётов выдаются в виде спецификации на предлагаемые программой материалы и изделия. Единственный недостаток пробной версии – невозможно вывести её на печать

Вычислительные возможности «Instal-Therm HCR»: — подбор по диаметру труб и арматуры, а также тройников, фасонных изделий, распределителей, проходных муфт и теплоизоляции трубопровода; — определение высоты подъёма насосов, расположенных в смесителях системы или на участке; — гидравлические и тепловые расчёты отопительных поверхностей, автоматическое определение оптимальной температуры входа (питания); — подбор радиаторов, учитывающий охлаждение в трубопроводах рабочего агента.

Пробной версией можно воспользоваться бесплатно, но она имеет ряд ограничений. Во-первых, как и в большинстве условно-бесплатных программ, результаты распечатать нельзя, равно как и экспортировать их. Во-вторых, в каждом из приложений пакета можно создать только три проекта. Правда изменять их можно сколько угодно. В-третьих, созданный проект сохраняется в модифицированном формате. Файлы с таким расширением ни другая пробная, ни даже стандартная версия не прочитают.

Расчет тепловой производительности котельной установки

Итак, вы решили создавать однотрубную систему отопления частного дома своими руками. Первое, что нужно сделать, чтобы узнать искомую величину мощности теплогенератора – это произвести расчет теплопотерь каждого отапливаемого помещения. Как известно, основные потери тепла исходят от:

• Наружных стен.
• Потолка.
• Пола.
• Окон.

На примере рассмотрим теплопотери угловой комнаты, с размерами 6 х 3 метра, двумя окнами 1,5 х 1,2 м, и высотой потолков 2,5 м.

1. Наружные стены (S1) = (6 х 2,5)+(3 х 2,5)-2 (1,5 х 1,2); S1= 15+7,5-3,6=18,9 м2
2. Окна (S2) = 2(1,5 х 1,2)= 3,6 м2
3. Пол (S3) = 18 м2
4. Потолок (S4) =18 м2

Применяем формулу расчета теплопотерь (Q) = k; для наружных стен k = 62; для окон k = 135; для пола k = 35; для потолка k = 27. Подставляем необходимые значения.

1. Q1 = 18,9 х 62 = 1171,8 Вт или 1,172 кВт;
2. Q2 = 3,6 х 135 = 486 Вт или 0,486 кВт;
3. Q3 = 18 х 35 = 630 Вт или 0,63 кВт
4. Q4 = 18 х 27 = 486 Вт или 0,486 кВт;

Теперь суммируем все теплопотери для выявления необходимого количества тепла, которого необходимо для конкретного помещения = 2,774 кВт;

Те же действия необходимы для каждого отдельного помещения. Суммируя теплопотери можно сделать вывод о необходимой производительности котельной установки. Есть методика менее точная, но достаточно надежная и быстрая: необходимо использовать удельную мощность котлоагрегата рекомендованную в зависимости от региона.

Тепловую производительность котельной установки можно высчитать, используя Wк = Wуд х S/10; где:

Wк = мощность котлоагрегата;

Wуд = рекомендованная удельная мощность, представленная на рис.;

S/10 = площадь обогреваемого помещения на 10 м3.

Теперь, когда, есть данные о мощности котлоагрегата, необходимого для обогрева дома, можно приступать к чертежам контура отопительной системы, прикидывать место размещения радиаторов отопления.

Потери напора и давления

Расчёт параметров по описанным выше соотношениям был бы достаточен для идеальных моделей. В реальной жизни и объёмный поток, и скорость теплоносителя всегда будут отличаться от расчётных в разных точках системы. Причина тому — гидродинамическое сопротивление движению теплоносителя. Оно обусловлено рядом факторов:

1. Силами трения теплоносителя о стенки труб.
2. Местными сопротивлениями протоку, образуемыми фитингами, кранами, фильтрами, термостатирующими клапанами и прочей арматурой.
3. Наличием разветвлений присоединительного и ответвительного типов.
4. Турбулентными завихрениями на поворотах, сужениях, расширениях и т. д.

Задача нахождения падения давления и скорости на разных участках системы по праву считается наиболее сложной, она лежит в области расчётов гидродинамических сред. Так, силы трения жидкости о внутренние поверхности трубы описываются логарифмической функцией, учитывающей шероховатость материала и кинематическую вязкость. С расчётами турбулентных завихрений всё ещё сложнее: малейшее изменение профиля и формы канала делает каждую отдельно взятую ситуацию уникальной. Для облегчения расчётов вводится два опорных коэффициента:

1. Кvs — характеризующий пропускную способность труб, радиаторов, разделителей и прочих участков, приближенных к линейным.
2. К_мс — определяющий местные сопротивления в различной арматуре.

Эти коэффициенты указываются производителями труб, клапанов, кранов, фильтров для каждого отдельно взятого изделия. Пользоваться коэффициентами достаточно легко: для определения потери напора Кмс умножают на отношение квадрата скорости движения теплоносителя к двойному значению ускорения свободного падения:

Δh_мс = К_мс (V 2 /2g) или Δp_мс = К_мс (ρV 2 /2)

• Δh_мс — потери напора на местных сопротивлениях, м
• Δp_мс — потери напора на местных сопротивлениях, Па
• К_мс — коэффициент местного сопротивления
• g — ускорение свободного падения, 9,8 м/с 2
• ρ — плотность теплоносителя, для воды 1000 кг/м 3

Потеря напора на линейных участках представляет собой отношение пропускной способности канала к известному коэффициенту пропускной способности, причём результат деления нужно возвести во вторую степень:

Р = (G/Kvs) 2

• Р — потеря напора, бар
• G — фактический расход теплоносителя, м 3 /час
• Kvs — пропускная способность, м 3 /час

Видео на тему

Гидравлический расчет двухтрубной системы отопления

Приготовил виделекцию, о том, как подбирать диаметр трубопровода и подобрать насос.

Показал, как можно подобрать не правильный диаметр, который приведет к плохой работе системы.

Также показал, как рассчитываются и подбираются радиаторы для системы отопления на низкую температуру теплоносителя. Показал, как меняется расход, если Вы поставите термостатический клапан для радиатора.

Преимущество сопротивления термостатического клапана со стороны сантехников не оценено!

Есть формулы перерасчета и многое другое по теории расчета.

Не можете посмотреть видео?

Сегодня разберём, как произвести гидравлический расчёт системы отопления. Ведь по сей день распространяется практика проектирования отопительных систем по наитию. Это в корне неверный подход: без предварительного расчёта мы задираем планку материалоёмкости, провоцируем нештатные режимы работы и лишаемся возможности добиться максимальной эффективности.

Для чего делается расчет

Конечно, какую-то циркуляцию в контуре создаст любой насос, даже самый маломощный, но насколько экономичной будет такая схема? Часто бывает так, что и котел исправно работает и радиаторов в доме достаточно, но они не греют из-за слабой циркуляции в системе.

Чтобы контуры отопления работали в полную силу, необходимо, чтобы насос преодолел гидравлическое сопротивление элементов системы потоку воды в трубах, а также потери давления. Но и насос большей мощности, чем нужно, также приведет к нежелательным эффектам. Кроме повышенного расхода электроэнергии, превышение давления плохо скажется на долговечности соединений, а увеличение скорости продвижения теплоносителя приведет к возникновению шумов.

Правильно рассчитанное гидравлическое сопротивление и качественная регулирующая арматура – наиболее эффективное сочетание.

Соблюдение ключевых условий обеспечивают следующие факторы:

• снабжение отопительных приборов должно осуществляться в достаточном объеме для идеального баланса в помещении при температурных колебаниях воздуха снаружи и в жилище;
• минимизация затрат на эксплуатацию, чтобы преодолеть системное гидравлическое сопротивление;
• снижение капитальных затрат во время прокладки отопления.
