Как сделать биокамин своими руками: устройство, схемы и пошаговая инструкция по сборке. Как сделать биокамин своими руками, пошаговая инструкция

Как должна выглядеть горелка

Выбирать горелку нужно тщательно, учитывая все нюансы. Только правильно сделанный выбор поможет сделать ваш биокамин безопасным и качественным

При выборе данного элемента нужно обратить внимание на следующие вещи:

При изготовлении горелки должны быть применены материалы высокого качества. Лучшим вариантом станет нержавеющая сталь. Данный материал поможет использовать отопительную часть биокамина на протяжении длительного периода, так как именно металл выдерживает большие температуры и окисление.
Горелка должна быть с толстыми стенками. Только так она не будет портиться при повышении температуры

В противном случае блок деформируется, а топливо выльется наружу и загорится.
Большое внимание стоит уделить этапу сборки горелки и биокамина. Если вы плохо закрепите топливный элемент или повредите его при сборке, то значительно возрастет вероятность поломки устройства

На частях горелки должны отсутствовать царапины, сколы или вмятины. Необходимо постоянно следить за горелкой, если она сделана не из цельного материала.

Порядок изготовления

Сначала следует продумать конструкцию горелки. Для этого можно использовать простую жестяную банку, в которую впоследствии будет заливаться топливо. Чтобы создать равномерное пламя рекомендуется применение фитиля из природных материалов – пеньки или джута.

Корпус биокамина

В качестве материала изготовления можно использовать деревянные или стальные листы. Последний вариант предпочтительнее, так как он более безопасен в эксплуатации. Затем на верхнюю часть конструкции устанавливают решетчатую платформу. Она послужит основанием для камней. Они являются декоративной частью биокамина и не выполняют каких-либо функций.

Пример решетки

Для придания лучшего внешнего вида можно выполнить монтаж дополнительных стеклянных стенок. Они защитят пламя от сквозняков, что значительно повысит безопасность работы всего устройства.

Банку с приготовленным топливом ставят на дно биокамина, фитиль через отверстия решетки выводят наружу. После засыпки слоя камней он должен оставаться в видимой части. Подобную модель можно установить на журнальный столик, комод.

При желании можно изготовить полную имитацию камина. Для этого необходимо предварительно составить чертеж декоративной конструкции. Чаще всего ее форма и размеры соответствуют настоящим каминам. Отличия заключаются в использованных материалах. Для этого применяют гипсокартон и профили для него.

Чертеж камина. Кликабельно

Порядок его изготовления заключается в выполнении следующих этапов:

Составление чертежа. Он зависит от места расположения – в углу комнаты или у одной из стен.
Определение оптимальных размеров

Важно знать, что габариты топочной камеры не является существенным параметром. Т.е

фактически можно сделать ее небольшой по высоте. Единственным ограничением является пламя от биокамина – оно не должно нагревать верхнюю поверхность топки.
Установка готовой горелки. Она осуществляется только после окончательной отделки камина.

Такая конструкция не будет нагревать помещение, а служит лишь уникальной деталью интерьера.

Правила установки биокамина в квартире с фото

Современная установка биокамина в квартире всего за 6 этапов.

В начале работы нужно приступать к сборке основной части, то есть к панели, где будет находиться топка.

С помощью чертежа создается каркас, сделанный из металлической основы или деревянного бруса.
По всей его длине необходимо разложить пару кусков профиля, они должны быть уложены по ширине топки, она будет находиться в центре панели.
Боковые стороны обшиваются кусочками гипсокартона, а нижняя часть остается открытой.
Верхняя часть прорезается и туда устанавливается топка.
Затем прикручивается часть панели, а края чистят и обрабатывают шпаклевкой. После высыхания шпаклевки гипсокартон может быть покрашен специальной краской или обклеен тонким материалом.

Следующим шагом высверлите в стекле восемь дырок для болтов, которыми будет крепиться изготовленная фальш-панель.

на панели отметьте место, где закрепляется стекло, и проделайте нужного размера отверстия;
через них пропустите болты с надетыми мягкими прокладками, а с внутренней стороны для закрепления используйте шайбы и гайки.

Затем проводится крепление ножек к нижней стороне стенок. Обычно они изготавливаются из металла или пластика. На ножки надевают прокладки, чтобы пол не портился.

Конструкция ставится на пол или на лист железа, а в отверстие в верхней части гипсокартонной панели ставят емкость из металла для топки и приделывают задвижку.

Когда все изделие будет готово, плоскость вокруг топливного бака украсьте красивыми камнями.

Нагреватель из двух стеклянных экранов.

Следующий способ создания очень легок. Биокамин хорошо смотрится на полу в центре любой комнаты. Для его создания вам понадобятся следующие материалы:

емкость биокамина;
гипсокартон или толстая фанера;
деревянные бруски 50×30 или 40×30 мм;
болты, шайбы, силиконовые прокладки, укладывают между стеклом и металлическим крепежом;
огнестойкое стекло, из которого будут изготавливаться ограждающие прозрачные стенки.

Теперь вы узнали, как самостоятельно изготавливать биокамины своими руками, который станет очень красивым элементом украшения вашей квартиры.

Видео обычного мини-камина на биотопливе. Такой вариант исполнения вполне возможно сделать самому.

Топливный блок своими руками

Хотя готовые покупные блоки имеют сравнительно невысокую стоимость, многие предпочитают самостоятельное изготовление. Перед началом сборки возьмите за основу следующие советы:

Если вы хотите добиться максимально продолжительного горения пламени, используете пропитанную биоэтанолом или спиртом минеральную вату;
Также вы можете полностью отказаться от какого-то наполнителя. В этом случае такой камин не сможет качественно обогревать помещение, а стенки самой конструкции должны быть максимально высокими.

Внутренняя часть наполнена керамическим уплотнителем с пористой структурой

Принцип работы и функционирования данной конструкции отображён на следующем фото

Собираем бак без использования наполнителей

Для сборки топливного резервуара без присутствия наполнителя, воспользуетесь следующей пошаговой инструкцией:

За основу берётся нержавеющая сталь, толщина которой не должна быть меньше 2-3 миллиметров. Изготавливаем из неё основание, исходя из размеров отмеченных вами на чертеже. При этом стеки основания должны иметь высоту не менее 4-6 сантиметров. Данная ёмкость необходима для залития в неё топлива;
Оснащаем нашу конструкцию ограничителем и определяем небольшой участок, на котором и будет происходить процесс горения топлива;
В ёмкость устанавливаем предварительно собранный металлопрофиль, имеющий П-образные очертания. Он должен легко вставляться во внутреннюю часть резервуара;
Ширина данного элемента должна быть на 1-2 сантиметра уже самой подложки. На одной из стенок профиля делаются отверстия;
Для того чтобы биоэтанол мог полностью прогорать, оснастите резервуар небольшим уклоном на его дне. Для данных целей нам понадобится гипс, который заливается в ёмкость, после чего она наклоняется и остаётся в данном положении до полного застывания раствора. На последнем этапе одна сторона профиля подрезается.

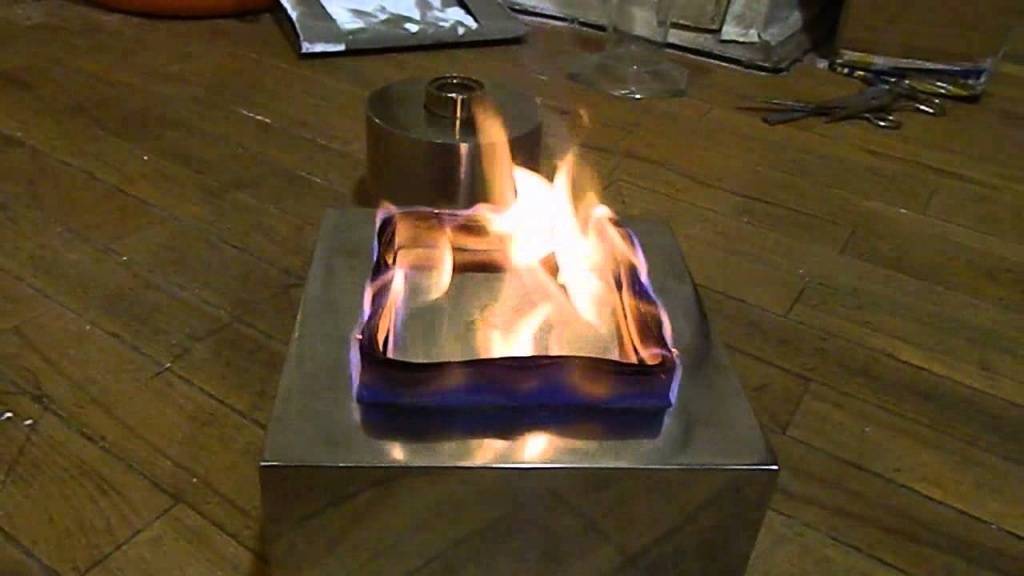

Биокамин с блоком и основанием сделанным своими руками

Данная ёмкость устанавливается в специальное защитное обрамление

Схема блока для топлива с подробными замерами каждого элемента

Залитие биоэтанола в специально предназначенную емкость

Для повторного ознакомления с этой и другими инструкциями рекомендуем к просмотру видео в этой статье.

Изготовление с применением стекловаты

Боля создания своими руками боле усовершенствованного и идеального блока, рекомендуем воспользоваться следующей инструкцией:

Схема сборки является аналогичной первому руководству. Однако в месте размещения и установки металлического профиля, выполняем дополнительное закладывание стекловаты;
Не следует заменять стекловату, базальтовыми или любыми другими заменителями данного материала. Так как именно стекловата обладает следующими качествами и особенностями: хорошо впитывает любые жидкости, дышит и пропускает вырабатываемый пар в результате прогорания биоэтанола, в её составе полностью отсутствуют формальдегиды.

Топливный бак для встраиваемых очагов

Покупная модель открытого типа со стекловатой

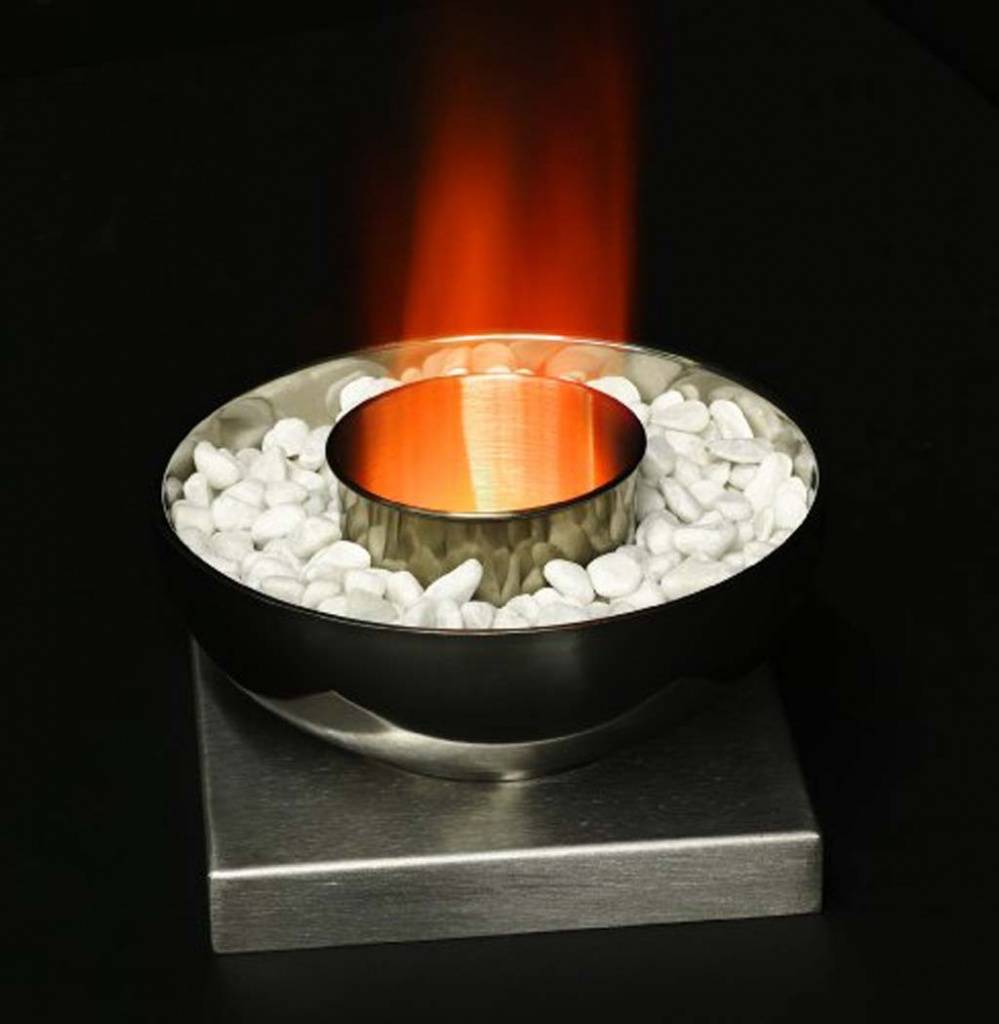

Настольный биокамин с округлой горелкой

Топливный блок для биокамина своими руками, можно сделать из недорогих подручных материалов и тем самым выгодно сэкономить свои денежные средства. Емкость, изготовленная согласно инструкциям, прилагающимся к данной статье, гарантированно долговечная и безопасная. Сделать такой бак можно как из листовой нержавеющей стали, так и применив уже готовое основание (кружка, глубокое блюдце).

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

4 стекла.
Короб для основания из металла или другого огнеупорного материала.
Стеклорез.
Герметик для скрепления стекол.
Стальная сетка.
Огнеупорные камни для декора.
Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина. Вторым недостатком является отсутствие регулятора горения

Как следствие, нельзя изменить ни силу пламени, ни расход топлива

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Видео: разнообразие конструкций и стилей оформления биокаминов

https://youtube.com/watch?v=wveEgDoQPLU

Изготовление биокамина своими руками возможно без особых издержек и усилий. Подобные модели характеризуются несложной конструкцией, что гарантирует их прочность и безопасность. Принцип функционирования таких установок сохранился неизменным, с древнейших времен. Сегодня они опять востребованы, благодаря новым экологическим топливным материалам. Повышенный спрос на данные модели свидетельствует об их полезности и эффективности.

Общая информация

Биокамин представляет собой простую систему, в основе работы которой лежит сжигание жидкого топлива, биоэтанола. Биологическое топливо является ничем иным, как натуральным спиртом, поэтому при горении выделяется лишь пар и незначительная часть углекислого газа. Чистый спирт горит синим пламенем, а в камине должен полыхать желтый огонь, поэтому в биоэтаноле присутствуют различные добавки, которые добавляют огню реалистичности.

Отметим, что важно не только то, что самодельный биокамин прост в изготовлении, но и то, что для своей работы он не требует установки дымохода, вытяжки, подведения инженерных систем и коммуникаций. Все что нужно для полноценной работы системы, регулярное проветривание помещения для подачи свежего воздуха насыщенного кислородом

Ведь как вы наверно знаете, кислород активно используется в процессе горения спиртового топлива.

Скромный биологический камин

Несмотря на то, что принцип работы и устройство биокамина всегда одинаковое, существует большое количество различных вариаций исполнения этого прибора. Чаще всего в магазинах можно встретить следующие разновидности:

Напольные варианты могут устанавливаться вдоль стены или иметь конструкцию для размещения в углу комнаты. Эти системы бывают крупногабаритными или могут иметь небольшой размер, позволяющий перемещать биокамин в любую точку комнаты.
Подвесные и встраиваемые варианты имеют более скромные размеры. Такие экокамины подвешиваются на стены, либо монтируются в специальные ниши, заранее подготовленные для этих целей. Интересный момент заключается в том, что подобные устройства закрепляются как в стенах, так и в мебели, например в шкафах, на журнальных столах.
Настольные варианты представляют собой миниатюрное исполнения напольного биокамина. Эти декоративные устройства прекрасно обоснуются на вашем столе, полке или тумбочке. Настольный биокамин проще всего сделать самостоятельно, чтобы полноценно оценить, как работают подобные устройства.

Настольная вариация на тему биокамина

Вне зависимости от того, какая конструкция биокамина выбрана, в заводских моделях обычно предусмотрена возможность регулировки высоты и напора пламени. В случае самостоятельного изготовления это можно сделать, поработав с горелками.

Первый шаг – составление эскиза биокамина

При создании этого интерьерного аксессуара самостоятельно, лучше всего для начала сделать рисунок и расставить на нем примерные размеры будущего биокамина. Увидев, что в итоге получилось, вполне можно будет оценить наглядно свои возможности по его изготовлению.

Топливный блок сделать самостоятельно достаточно сложно, поэтому его обычно приобретают в готовом заводском виде в специализированных магазинах.

Если планируется изготовить декоративное обрамление из отдельных деталей, то далее рекомендовано сделать чертеж с точными размерами, чтобы они идеально подходили друг к другу, иначе, возможно придется переделывать всю работу. Кроме этого, рисунок и чертеж помогут увидеть, какие материалы нужны, и какое их количество нужно подготовить.

В качестве примера можно рассмотреть изготовление биокамина, расположенного между двух стеклянных экранов.

Биокамин в интерьере: советы дизайнера

В дизайн помещения отлично впишется биокамин. Гостиная, кухня, зал хорошо впишут в свой интерьер нашу новинку. Пламя везде одинаковые. Однако в наших силах выбрать дизайн обшивки камина. Главный момент, размер помещения. В большом зале, нужен большой камин. Площадь зала позволяет поставить камин возле одной из стен.

Малые камины в зал не подойдут. Они потеряются в большом зале. Для спальни подойдут малые, настольные модели. Для больших просто не будет места. Кухня, обычное место для камина. Его ставят в обеденной зоне. Можно так же на барной стойке, если позволяет место. Можно ставить в специальные ниши. Можно встроить камин, в любой дизайн помещения.

Как получить биогаз в домашних условиях?

Биогазом называют смесь газов, которая получается в результате перепревания органики. При этом доступ воздуха к сырью должен быть прекращен. Исходным материалом для получения газообразного биотоплива может быть трава, различные отходы, ботва культурных растений или навоз. Основу биогаза составляют углекислый газ и метан. Удельная часть последнего может достигать 70%. К этой смеси в различных пропорциях примешаны другие газы, например, сероводород.

В среднем один килограмм органики дает порядка 500 г газа. На эффективность производства биогаза влияет несколько факторов. Наиболее важными из них считаются:

Температура окружающей среды. Чем она выше, тем более интенсивно происходит процесс разложения органики и выделение биогаза. Не случайно первые установки, производящие биогаз, действовали в теплых регионах. Однако при достаточном утеплении установок и использовании в их работе горячей воды системы можно обустраивать и в областях с холодным климатом.
Качество сырья. Оно должно достаточно легко разлагаться. При этом в его состав должно входить достаточное количество воды, без включений антибиотиков, моющих средств и других подобных им веществ, которые могут замедлить процесс ферментации.

Простейшее устройство для получения биогаза в домашних условиях выглядит таким образом. На участке выкапывается большая яма. Внутрь нее укладываются бетонные кольца. Таким образом, чтобы получилась герметичная емкость. Поверх нее устанавливается металлический купол. Из емкости на поверхность выводятся трубы для отвода биогаза. Яма заполняется органикой. Проверенный на практике рецепт органического материала: смешать 3-4 тонны растительных отходов и 1,5-2 тонны навоза. Все это заливается водой до получения смеси 60-70% влажности.

Соорудить биореактор для биогаза поможет следующий материал: _otoplenie/

Биогаз — смесь газов полученных в результате перепревания органики без доступа кислорода. Его достаточно легко получить в домашних условиях. На снимке достаточно производительная установка по производству биогаза

Вот еще несколько вариантов смесей для получения биогаза:

Коровий и конский навоз, смешанные в пропорциях 1:1.
Конский навоз, перемешанный с соломой или торфом.
Любой навоз с добавлением льняной костры в соотношении 7:3.
Коровий навоз, перемешанный с опилками в пропорции 7:3.
Конский навоз с добавлением любой листвы в соотношении 7:3.
Любой навоз с добавлением домашних отходов в пропорции 4:6.

Подготовленное сырье укладывается в емкость. При помощи змеевика его прогревают до температуры порядка 35С. В таких условиях без доступа воздуха запускается процесс брожения, за счет которого происходит дальнейший нагрев смеси и выделение биогаза. Газ по трубопроводу отводится из резервуара и поступает в накопитель. Такое биотопливо может использоваться для отопления, приготовления еды и других хозяйственных нужд.

Брикеты из отходов производства с каждым годом становятся всё популярнее. Подробнее об их технологии изготовления можно прочитать здесь: _otoplenie/

Общие сведения

Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.

Устройство биокамина

Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:

Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.

Разновидности изделий

Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

Декоративные настольные биокамины безопасны в использовании

Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.

Настенные биокамины подойдут для любого богатого и статусного помещения

Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.

Напольный – самый распространенный вид биокамина

Преимущества и недостатки

Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.

К преимуществам биокаминов можно отнести такие:

Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.

Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.

Безопасность

При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму. Экологичность

Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу

Кроме этого, в процессе эксплуатации не образуется дым или сажа.

Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.

Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.

К отрицательным характеристикам относят:

Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
Высокая стоимость устройства.

Классификация, преимущества и недостатки

Настольный биокамин — небольшая композиция, пламя которой скрывается за защитным стеклянным экраном

Традиционно биокамины делятся на 3 вида в зависимости от местоположения в помещении:

настольные — миниатюрные композиции разных форм и дизайна, пламя которых скрывается за защитным стеклянным экраном;
настенные — сооружаются из металла и стекла. Могут достигать 1 м в длину. При их сооружении необходимо позаботиться и о специальных крепежах;
напольные — своим внешним видом напоминают стандартные деревянные камины. Располагаются в нишах или углах. При желании их можно встраивать или снабжать опорными ножками с регулировкой высоты либо колесиками для транспортировки по дому.

Причём каждый из этих видов можно устанавливать в квартире. Исключения составляют только слишком большие устройства, затрудняющие передвижение её жильцов.

Все биокамины отличаются следующими преимуществами:

простота конструкции, не требующая оборудования дымохода, прокладывания вентиляционных каналов и согласования их установки с жильцами дома;
мобильность — вес таких устройств обычно не превышает 100 кг;
пожаробезопасность при условии соблюдения элементарных правил;
отсутствие сажи, дыма, токсических веществ в воздухе при сгорании;
лёгкость в обслуживании;
дополнительное увлажнение воздуха за счёт выделения водяного пара и углекислого газа.

К недостаткам относятся:

минимум тепла, которое выделяется в процессе работы биокамина;
необходимость обустроить хорошую вентиляцию или обеспечить частое проветривание в помещении, где он находится;
сравнительная дороговизна топлива для биокаминов.

Инструктаж по сборке большого биокамина

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине.

Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина.

Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу

Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки.

Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем.

Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным – в виде консоли, столика, короба

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем.

Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку

Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант – закаленное стекло

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Биокамин своими руками — пошаговая инструкция с чертежами и видео

Как должна выглядеть горелка

Порядок изготовления

Правила установки биокамина в квартире с фото

Топливный блок своими руками
