Монтаж инфракрасного теплого пола под ламинат: схема подключения и инструкция по установке

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

  • подготовка основания;
  • крепление изоляционного материала;

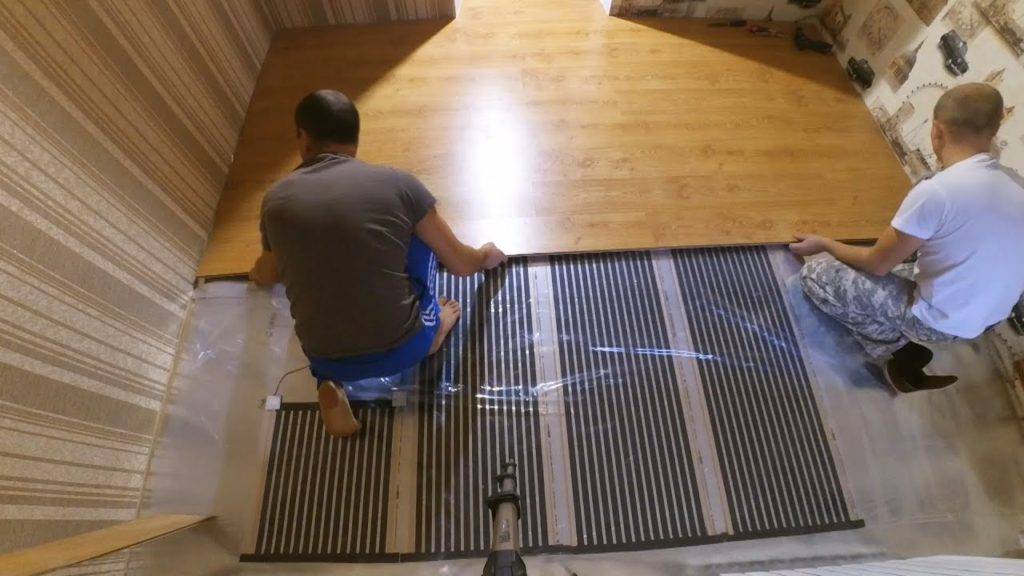

  • укладка пленки/матов;
  • установка защитного материала;
  • настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

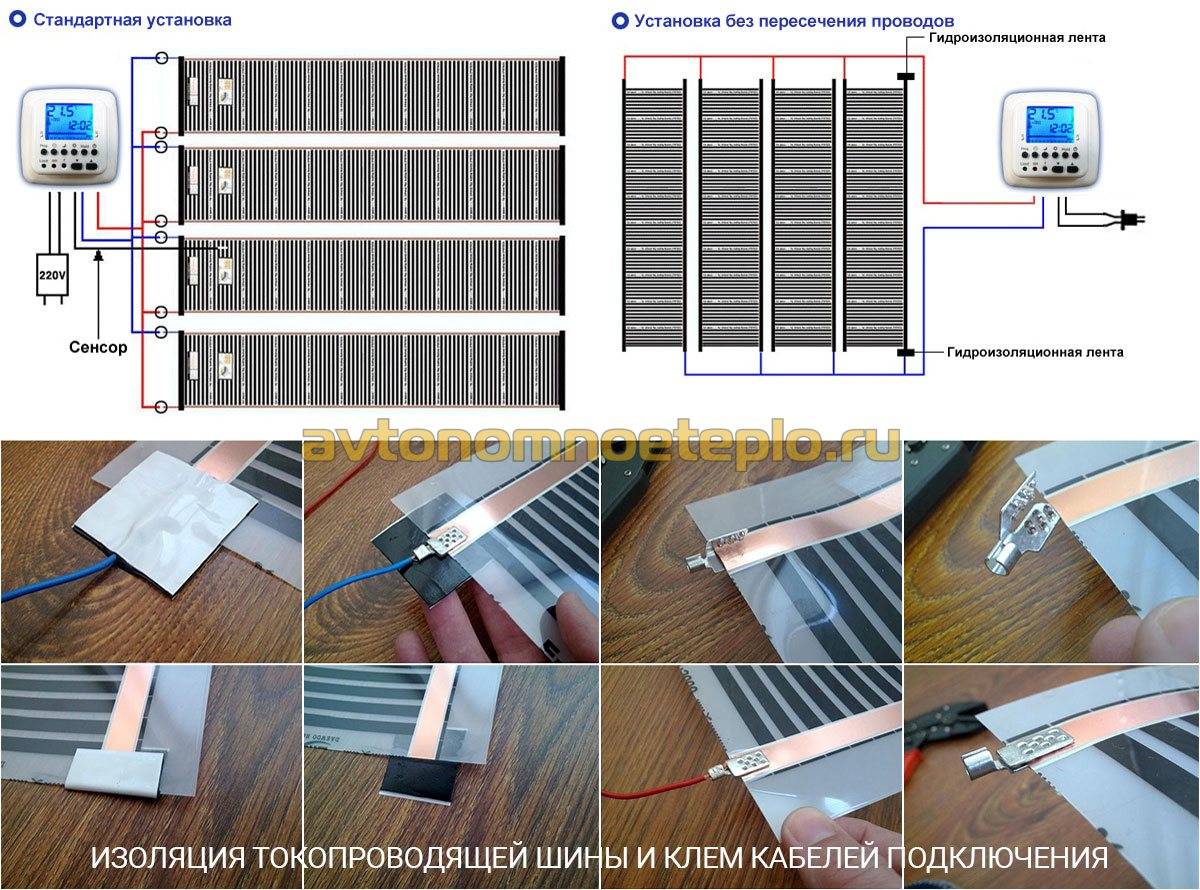

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

  • электромеханическим;
  • электронным;
  • программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

Разновидности и преимущества плёночного отопления

Каждый производитель старается добавить к своему продукту что-то уникальное дополняя плёночные системы самыми различными модификациями. Но среди мужества дополнений и модификаций можно выделить две основные разновидности инфракрасных полов:

  • С высокой степенью разогрева.
  • Полы с низким показателем теплоотдачи.

Каждый из них обладает различными показателями и подбирать его необходимо исходя из множества нюансов помещения, ваших потребностей, возможностей и требований.

Преимущества инфракрасного плёночного покрытия:

  • Очень высокая степень отдачи тепла.
  • Экономичность во время работы.
  • Совместимость с системами управления и регулировки издаваемого тепла.
  • Быстрый монтаж, после чего можно сразу укладывать ламинат.
  • Подходит для любых помещений.
  • Для установки не нужен специальный инструмент, вы сможете сделать всё своими руками.
  • Долгий срок эксплуатации.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Инфракрасный пленочный теплый пол – что это такое

ИК теплый пол популярен благодаря уникальному принципу
работы. Несмотря на то, что он является разновидностью электрического теплого
пола (поскольку для его функционирования необходимо электричество),
инфракрасный пол гораздо экономичнее и безопаснее своего предшественника.

Принцип действия ИК теплых полов основан на выделении
тепловой энергии в инфракрасном диапазоне. Длинные волны излучения нагревают
человека и поверхности окружающих предметов: мебели, стен. А они, в свою
очередь, являясь вторичным источником тепла (отражателями) нагревают воздух в
помещении. Такой подход к обогреву дома позволяет субъективно ощутить тепло до
того, как прогреется воздух.

Монтаж ИК-пола в стяжку

Данный вид монтажа – один из самых сложных. Бетонная стяжка должна быть толщиной в 3-5 см, именно в этом случае пол будет прогреваться равномерно. Керамическая плитка и керамогранит – это материалы с высокой теплопроводностью, они хорошо отдают тепло. Часто ИК-маты устанавливают на кухне и в прихожих – там они наиболее важны.

Читать также: Мобильный теплый пол под ковер

Последовательность работ:

  1. На поверхность выкладывается теплоизоляционная прокладка, затем слой секций нагрева. Не стоит забывать здесь о правиле, которое описано выше: ИК-маты покрывают лишь пространство, не занятое мебелью и громоздкой техникой;
  2. Установка терморегулятора и подключение пола;
  3. Поверх пленки аккуратно заливается стяжка определенной толщины. Раствор изготавливается строго по технологии. Для этого цемент марки М400 смешивается с мелким песком в пропорции 1:3. Он заливается водой постепенно и размешивается до состояния густой сметаны. Можно добавить в раствор пластификатор. После ее высыхания можно будет включить и проверить работу теплого пола.

После высыхания на стяжку укладывается плитка, керамогранит или другое покрытие. Стяжка должна быть ровной, чтобы слой кафельного клея впоследствии не был неравномерным.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах. Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности

Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината. В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки. Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия. Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей. Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Виды плёночных полов

На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Основные виды следующие:

  • Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
  • Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
  • Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.

Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Электрическая схема и принцип работы теплого пола

Все электрические полы, вне зависимости от типа нагревательных элементов, подключаются по одинаковой электрической схеме. Рассмотрим схему и принцип работы теплого пола на примере пленочного, выполненного на основе углеродных нагревательных элементов, размещенных между двух слоёв лавсановой пленки.

Нагревательная пленка состоит из двух слоев, между которыми по краям всей ее длины уложены медные шины. К ним подсоединены отдельные карбоновые (углеродные) нагревательные элементы. Для нагрева пленки, достаточно подать питающее напряжение с бытовой электропроводки на медные шины.

Для исключения неоправданного расхода электроэнергии, перегрева полового покрытия (ламинат не рекомендуется нагревать выше температуры 27С°) и повышенной температуры в помещении пленку к сети подключают через терморегулятор.

Для того чтобы терморегулятор получал данные о температуре нагрева теплого пола под покрытием устанавливается датчик температуры, представляющий собой термосопротивление, обычно номиналом 10 кОм или 15 кОм.

Хотя на схеме обозначена фазировка подключения греющей пленки F (фаза) и N (ноль) но это условно, полярность ее подключения значения не имеет. Если укладывается параллельно несколько полос нагревательной пленки, то все медные шины подключаются аналогично. Например, все левые шины полос подключаются к фазе, а правые к нулю.

Подключение токоведущих проводов к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Виды инфракрасного пленочного теплого пола

Несмотря на относительную новизну системы инфракрасного
обогрева, производители предлагают несколько их разновидностей:

пленочный инфракрасный теплый пол. Сущность этой системы
состоит в том, что нагревательный элемент представляет собой волокно, уложенное
между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью,
прочностью, износостойкостью, к тому же является хорошим диэлектриком.

В свою очередь, пленочный пол имеет свои разновидности. В
основу деления положен состав нагревающего элемента:

  • углеродный – карбоново-графитный;
  • биметаллический – медь и алюминий.

Первая система получила большее распространение среди
пользователей.

стержневой инфракрасный теплый пол. Особенность системы в
том, что функцию нагревательного элемента выполняют карбоновые стержни,
соединенные проводом. Это наиболее инновационная из систем, позволяющие
уменьшить расходы на обогрев на 60% (по сравнению с другими системами).
Повсеместному распространению карбоновых стержневых полов мешает только их
высокая цена.

Сравнение этих систем для конкретных условий
функционирования, даст возможность выяснить, какой инфракрасный теплый пол
лучше.

Подключение и тестирование инфракрасного пленочного пола

Подключение уложенных нагревательных ИК-полос выполняется с использованием многожильных медных проводов с сечением в 1,5-2,5 мм. А тестирование пленочных теплых полов нужно проводить при температуре в 30°С, не выше. И внимательно отслеживать возможные искрения, нагревание соединений и пр.

Принцип подключения терморегулятора инфракрасной пленки ничем не отличается от принципа подключения других теплых электрических полов:

  • с одной стороны в 2 контакта вставляют провода термодатчика;
  • с противоположной же стороны (также в 2 контакта) ставят провода теплого пола;
  • а 2 центральных контакта остаются под электропитание.

Что же касается заземляющих проводов, то они в контакты не вставляются, а лишь соединяются и зажимаются клеммой.

Теплый пленочный пол инфракрасного излучения — прекрасная альтернатива другим нагревающим электрическим системам. В то числе в вопросах монтажа — ведь его можно класть без мокрой стяжки. К тому же этот пол легко переезжает вместе со своими владельцами — его можно не только собрать, но и разобрать самостоятельно.

Укладка теплого пола под ковролин

Один из самых популярных способов установки ИК-теплого пола – это укладка пленки под ковер. Этот способ отличается экономичностью и быстротой исполнения. Отпадает необходимость в проведении ремонтных работ, к тому же в итоге получается сверхтонкий теплый пол.

Необходимо на основание пола уложить теплоизоляционную ленту и скрепить ее скотчем. Поверх нее укладываются маты отопления, затем он подключается к терморегулятору. Если при проверке все работает правильно, можно стелить защитную пленку, например, полиэтилен. Поверх нее лучше всего уложить листы ДВП, ковролин при этом будет лежать ровно.

Особенности укладки

Если тёплый пол нужен в качестве дополнительного источника тепла, то инфракрасные нагреватели можно установить только в проходах и местах отдыха

Часто в процессе выбора способа напольного обогрева возникает вопрос о возможности и целесообразности укладки инфракрасной плёнки под керамическую плитку, ламинат, ковролин, паркет или паркетную доску. Следует отметить, что применение ИК-нагревателей возможно в сочетании с любым из названных материалов. Мало того, производители ламината рекомендуют при необходимости использовать именно этот способ отопления. Дело в том, что грубое нарушение температурного режима (не говоря о её резких перепадах, которые возможны при работе водяного или кабельного тёплых полов) негативно влияет на замковые соединения ламинированных панелей. В случае с ИК-обогревом процесс нагрева происходит плавно и мягко, поэтому срок службы даже простого ламината значительно увеличивается. Если же использовать материал, выпускаемый с пометкой «для тёплых полов», можно навсегда забыть о проблемах, связанных с его эксплуатацией.

Монтаж инфракрасного пола под ламинат оправдан ещё и с точки зрения энергоэффективности. Благодаря высокой однородности и небольшой толщине ламинированных панелей распространение лучей происходит равномерно во всех диапазонах спектра, а многослойная конструкция системы обогрева не позволяет излучению уходить вглубь основания. Преимущество ИК полов заключается в простоте монтажа, а также инфракрасная система даёт возможность быстрой разборки и повторного использования в другом месте. С тонкими покрытиями типа паркетной доски или ламината это можно сделать быстрее всего.

Как выбрать комплектующие

Основными элементами ИК-теплого пола являются пленка и терморегулятор с термодатчиком.

Разновидности пленки

Сегодня предлагается два основных типа пленки:

  • сплошной – материал имеет сплошное покрытие карбоном;
  • в полоску – карбоновое покрытие нанесено в виде полос.

Поскольку инфракрасный пол имеет разную толщину, рекомендуется выбирать более толстый материал для повышения надежности системы. Толщина, как правило, не превышает 1 мм.

О выборе пленки подробнее можно узнать из видео.

Терморегулятор

Посредством терморегулятора можно управлять работой отопительной системы. В комплект входит термодатчик, который устанавливается между пленочными матами и подключается через соответствующие контакты. С помощью термодатчика с поверхности нагревательных элементов передается сигнал в терморегулятор для включения системы.

Терморегуляторы представлены такими устройствами:

  • механические – в оснащении имеют клавиши и механические колесики;
  • электронные – оборудуются дисплеем и управляются кнопками.

Сегодня существуют устройства с сенсорным дисплеем, которые позволяют задавать несколько режимов времени для экономии энергии. Недорогие терморегуляторы работают от электросети и при отключении питания самостоятельно не могут начать работу. В этом случае лучше выбирать модели, где возможно использование батарейки.

Датчики температуры могут быть двух видов. Их выбор зависит от напольного покрытия и типа устройства. Если покрытие мягкое (ковролин, линолеум), то датчик имеет вид цилиндра малого размера. Под твердые покрытия термодатчик имеет больший размер и защищен гелевой оболочкой.

Устройство электрического типа теплого пола

Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель.

Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.

Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу

Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию.

Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегуляторв удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.

По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной.

Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 ммтолщиной.

Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см

Главные преимущества:

Из недостатков необходимо указать следующие:

Этапы обустройства электрического теплого пола

Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.

Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.

3 этап – монтаж инфракрасного теплого пола

Пошаговая инструкция для новичков без опыта в строительстве:

1. Подготовка (изучение мер безопасности)

Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:

свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);

не допускать установки на пленку тяжелых предметов;

исключить падение инструмента на пленку.

Правила безопасности при устройстве ИК теплого пола:

запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;

монтаж пленки выполняется при отсутствующем электропитании;

подключение к электропитанию выполняется строго по СНиП и
ПУЭ;

выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);

используется только подходящий утеплитель;

исключается монтаж пленки под мебель и другие тяжелые
предметы;

исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;

не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;

обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;

пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;

обязательная установка УЗО (устройство защитного
отключения);

заламывать, перерезать, перегибать нагревательный кабель;

монтировать пленку при температуре ниже -5 °С.

2. Подготовка места установки терморегулятора

Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.

Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.

3. Подготовка основания

Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.

Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.

6. Укладка инфракрасного теплого пола

нанесение разметки для укладки на пол;

подготовка полосы пленки нужной длины

Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора

Ориентируется полоса медным
нагревателем вниз;

пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;

выдерживается рекомендованный отступ от стены в 100 мм;

выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);

полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.

7. Установка зажимов

На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.

8. Подключение проводов инфракрасного пола

Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.

Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.

9. Установка датчика температуры для терморегулятора

Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.

Монтаж температурного датчика для пленочного теплого пола

Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола

Заключение

Инфракрасный «теплый пол» набирает популярность из-за множества положительных характеристик. Но значительные затраты на оплату электроэнергии сдерживают его продажи. Монтаж простой, но требует тщательного выполнения всех требований. Важнейшие из них:

  • очень ровная поверхность стяжки;
  • подложка должна быть фольгированной;
  • все открытые контакты изолируются;
  • клеммы, электропровода и измеритель температуры должны быть утоплены в подложку;
  • подключение к сети проводится только через УЗО;
  • поверх нагревательных элементов настилается гидроизоляционная пленка из полиэтилена.

Подбирать ламинат необходимо по пиктограммам и надписям — находятся на вкладыше.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
