Укладка водяного теплого пола под плитку своими руками

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

  • Вначале пол обрабатывается грунтом;
  • Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

Заполнение контуров

Один из способов опрессовки тёплого водяного пола под плитку и иное покрытие — заполнение контуров водой. Проводится до заливки стяжки или настилом покрытия. Когда трубки заполнены водой, следует заполнить котёл и радиаторы, если они есть. Перед тем как вводить теплоноситель, открываем все краны, которые должны быть в открытом состоянии при эксплуатации:

  • вентили контуров или расходомеры, расположенные на коллекторе;
  • запорные краны подающей и обратной труб коллектора;
  • трёхходовой клапан смесительного узла ТП (при наличии термостатической головки выставляем на ней максимальное значение, при его отсутствии — максимально выкручиваем вентиль);
  • автоматические воздухоотводчики на коллекторе и других участках отопления.

Далее всё зависит от того, чем будет заполняться система (водой или антифризом), а также от системы отопления (открытая или закрытая).

Внимание
Если будет использоваться в качестве теплоносителя специальную незамерзающую жидкость для отопления вместо воды, то из системы придётся слить воду, которая применялась для его опрессовки.

  • Заполнение при закрытой системе отопления:

    1. После открытия всех вентилей гребёнки тёплого пола и вентиля подпитки от водоснабжения из системы начнут выходить вода и воздух. При этом будет слышна работа автоудалителей. Когда звуки прекратятся, включаем циркуляционный насос – через него запустится прохождение воздуха.
    2. Несколько минут ждём, пока большая часть воздуха не выйдет. Закрываем все вентили и расходомеры, оставив только 1. Благодаря этому основной напор насоса будет сконцентрирован в одной петле, через которую выйдет весь воздух.
    3. Когда звук выходящих пузырей прекратится, откройте вентиль следующей петли и закройте предыдущий. Так поступите со всеми контурами.
    4. После прокачки последней петли можно открыть все остальные.
    5. При наличии радиаторов без автоматических воздухоудалителей спускаем с них воздух, используя кран Маевского.
  • Заполнение при открытой системе отопления. Открытыми считаются системы с расширительным баком. Заливку придётся производить через краны на коллекторе, используя шланг. Контуры будут заполняться тем же способом, что и у закрытой системы.

    В данном случае есть возможность продувки системы до появления воды в расширительном бачке. Пока воздух будет выходить из системы, нужно включать воду, чтобы её уровень не снижался резко. Из радиаторов необходимо извлекать воду, если они есть.

Контуры можно заполнить антифризом, который не замёрзнет при минусовой температуре. Это актуально для дач, куда хозяева приезжают раз в неделю или несколько раз в год. Каждый раз сливать воду из системы тёплого пола будет сложно.

Если в водопроводной воде, которой вы собираетесь заполнить контуры, много солей, следует заполнить систему талой или дождевой водой, используя опрессовщик. Его можно взять в аренду, т. к. он понадобится ровно 1 раз.

Видео о заполнении контуров водяного пола:

Подготовка схемы отопительного контура

Начало установки тёплого водяного пола начинается с подготовки чертежа. Ничего сложного в самостоятельном плане нет, для визуального отображения схемы пригодится обыкновенный лист офисной бумаги. На чертеже отображают следующие параметры:

  1. Общая площадь комнаты, в которой планируется монтаж водяного теплого пола своими руками.
  2. Предполагаемое расположение предметов мебели, оконных проемов и дверей.
  3. Схема укладки отопительных труб. На сегодня известно две схемы: «змейка» и «улитка». Какой вариант лучше выбрать, решать самому владельцу.

Существует также ряд требований, по которым производится укладка водяного тёплого пола под плитку:

Обратите внимание!

  • Эпоксидная затирка для плитки: плюсы и минусы, область применения, разновидности, как с ней работать (инструкция + фото)

  • Душевой поддон из плитки своими руками пошагово: инструкция, размеры, устройство, монтаж коммуникаций, виды конструкций, фото

  • Белая плитка в ванной комнате: 170 фото лучших идей и новинок дизайна плитки. Схемы раскладки и красивого сочетания

  1. Протяженность одного контура не должна превышать 1,2 метра для оптимального нагрева помещения.
  2. Магистрали имеют приблизительно одинаковый размер.
  3. Традиционно один шаг составляет 15 см.

Выбор труб для контура

Основой любого водяного пола являются трубы, которые образуют отопительный контур. В зависимости от своих качественных и эксплуатационных характеристик выделяют следующие виды труб:

  1. Трубы из полипропилена. В чистом виде не используют ввиду плохой пластичности и избыточного расширения при нагреве. На практике применяют трубы с армированным волокном.
  2. Полиэтиленовые конструкции. Более дорогой вариант для монтажа отопительного контура, который обладает способностью выдерживать высокие температуры. Особая структура материала позволяет удерживать изначальную форму, без расширения труб при нагревании. При самостоятельном монтаже следует надежно фиксировать элементы контура, так как полиэтилен быстро принимает изначальную форму и выпрямляется.
  3. Медные трубы являются наиболее оптимальным вариантом по ряд технических характеристик. Ограничивает широкое применение высокая стоимость за метр.
  4. Контур из металлопластика является достаточно прочной конструкцией, очень широко используется в частных домах.

Ещё один известный вариант – изготовление водяного тёплого пола под плитку своими руками из стальных труб. Качественный состав стали придаёт конструкции особую прочность. Но в результате длительного контакта с влагой может подвергнуться коррозии.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

  1. подготовка основания;
  2. монтаж сопутствующего оборудования;
  3. настил гидроизоляции и крепление утеплителя для теплых полов;
  4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
  5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

  • поверхность изолируют влагостойкими материалами;
  • настилают доски на обрешетку;
  • крепят гидроизоляцию;
  • производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
  • затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

  1. фитинги;
  2. вентили;
  3. коммуникации;
  4. сопутствующее оборудование: коллектор, насос, котел;
  5. армировка металлической сеткой;
  6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
  7. гидро-, теплоизоляция;
  8. строительный скотч;
  9. перфоратор и набор крепежа;
  10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

  • расчет потерь тепла;
  • средняя температура контура;
  • плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Коллекторный шкаф – где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» – коллекторный ящик.

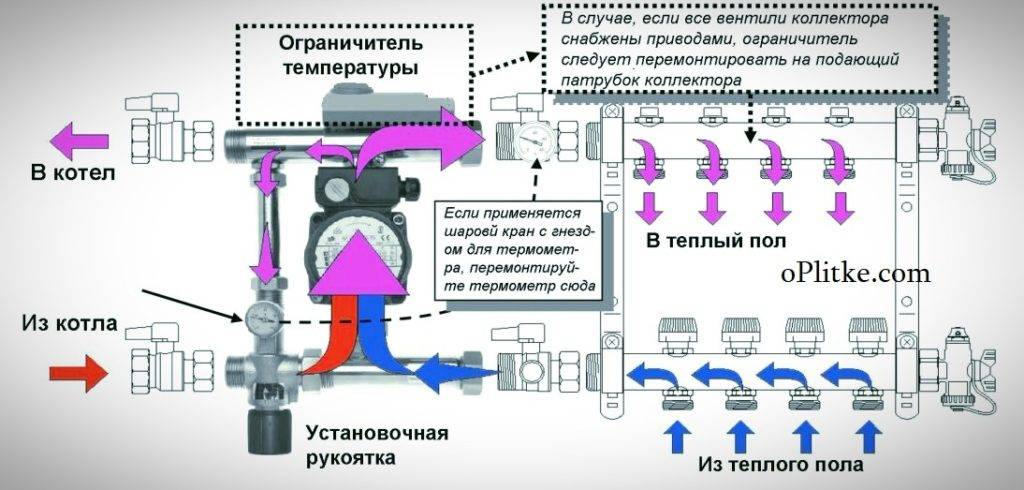

Коллектор (разветвитель) – это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена – не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий – его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Особенности устройства водяного теплого пола со стяжкой

При выборе этого способа укладки, стоит помнить что вес 1 м² многослойного пирога может достигать четверти тонны. Поэтому водяной теплый пол со стяжкой монтируется только при наличии крепкого основания.

В первую очередь подготавливается черновое основание — его очищают от старой стяжки и выравнивают. Если есть значительные дефекты, углубления и трещины заделывают ремонтным раствором. На несущественные шероховатости можно не обращать внимания. Главное, при устройстве водяного теплого пола под плитку выровнять поверхность точно по уровню.

Также сразу рекомендуется установить коллекторный шкаф, в котором будет находиться распределительный узел. Эта система отвечает за распределение теплоносителя по контурам, а также позволяет регулировать его подачу и температуру.

Если есть возможность, шкаф с коллектором можно заглубить в стену, сделав под него нишу глубиной в 20-25 см.

Укладка пирога

Первым слоем обязательно укладывается гидроизоляция, предназначенная не только для защиты пирога от проникновения влаги от основания, но и предупреждения возможных протечек при аварии в системе отопления. Обычно используется самый практичный и недорогой материал — плотная полиэтиленовая пленка толщиной 0,2-0,5 мм. Укладывают ее внахлест с заступом на 10-15 см, полосами вдоль самой длинной стены. Стыки материала проклеивают скотчем. Также захватывают нижнюю часть стены, где пленка закрепляется с помощью строительного степлера.

Кроме того, по периметру помещения необходимо проложить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.

Следующий этап — укладка теплоизоляционного материала, в качестве которого могут использоваться:

  • Пенополистирольные плиты. Имеют хорошую прочность и высокие теплоизоляционные свойства. Используются, если помещение находится над грунтом или неотапливаемым подвалом.
  • Фольгированные подложки. Применяются в случае, когда нижнее помещение теплое.

В большинстве случае для теплоизоляционного слоя выбирают плиты из пенополистирола. Они удобнее в укладке и имеют более длительный срок службы. Кроме того, сегодня предлагаются маты со специально сделанными бобышками, которые надежно фиксируют трубы контура без использования дополнительного крепежа.

Прокладка греющих контуров

Трубопровод укладывают в соответствии с выбранной схемой, начинают с самых холодных участков помещения. При этом тщательно следят, чтобы трубы не перекручивались и не заламывались. Параллельно с укладкой выполняется фиксация контура. При этом не стоит закреплять трубы слишком жестко и чрезмерно затягивать крепежные элементы — это может привести к повреждению трубопровода.

После прокладки всех греющих контуров система обязательно проверяется на герметичность. Для этого все трубы подключают к распределительному узлу, наполняют водой и оставляют на сутки. Также стоит провести своеобразное тепловое испытание, пустив по контуру на 30 минут горячую воду температурой в 80-85°C.

Заливка стяжки

Технология заливки бетонной стяжки при установке теплого пола под плитку практически не отличается от стандартной процедуры закладки цементного раствора. Главное отличие на таких покрытиях формируют деформационный шов, компенсирующий тепловое расширение бетона. Делают его с помощью эластичной прокладки (например, той же демпферной ленты), устанавливающейся до закладки раствора.

Для изготовления стяжки можно использовать практически любой состав, характеристики которого при необходимости улучшают с помощью пластификаторов или специальных добавок.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

  • вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
  • требования к температурному режиму в обогреваемом помещении;
  • высота потолков;
  • наличие уклона у основания пола;
  • толщина укладываемых труб;
  • вид применяемых растворов;
  • конфигурация помещения;
  • роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

  • минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
  • оптимальную (среднюю) — толщина 5-7 см;
  • максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

  • 20 мм для смесей с самовыравнивающимся слоем;
  • 30 мм с армирующей сеткой под трубами;
  • 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

  • сильно завалено основание пола;
  • стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.
