Виды котлов на пропане
На рынке бытового оборудования представлены три вида агрегатов. Это одноконтурные, двухконтурные и конденсационные котлы. Они выполняют схожие задачи, но отличаются по принципу устройства и функционалу.
Особенности одноконтурных приборов
Котел с одним контуром предназначается только для отопления помещения и обычно ставится там, где нагрев воды решен каким-то альтернативным путем.
Стоимость одноконтурных котлов несколько ниже, чем у аналогичных устройств с двумя контурами. Это обусловлено тем, что оборудование выполняет лишь узконаправленную функцию – обогрев жилища
Модуль снабжается закрытой камерой сгорания, а в процессе работы пламя котла обогащается кислородом, поступающим из помещения, где размещено оборудование. Отработанные в процессе горения материалы отводятся на улицу через вертикальный дымоход, специально обустроенный для этой цели.
Нюансы двухконтурных изделий
Приборы, оснащенные двумя контурами, эффективно отапливают жилые помещения любой площади и обеспечивают домовладения горячей водой. Прогревают теплоноситель две горелки, поджигаемые с помощью запальника, оснащенного встроенной системой пьезоэлементов. Когда пламя загорается, в работу включается датчик температур. По достижению определенных показателей он дает сигнал автоматике, и доступ к камере сгорания прикрывается.
Если агрегат имеет закрытую камеру сгорания, для корректной работы и своевременного отвода продуктов горения необходимо обустроить коаксильный дымоход с тягой принудительного типа. Эта конструкция обеспечит равномерный приток кислорода к фитилю и позаботится о стабильном горении
Отработанные материалы и кислотные примеси выходят из помещения посредством дымохода, либо через вентиляционный отвод.
Как работают конденсационные агрегаты
Котел конденсационного типа поставляет в жилое помещение и отопление, и горячую воду для бытовых целей, но делает это несколько иначе, нежели двухконтурный. В конденсационном приборе холодная вода, оказавшись в теплообменнике, нагревается от горелки и горячего воздуха.
Конденсационный котел относится к высокотехнологичным видам оборудования и очень экономно расходует топливо. Температура уходящего газа на горелке составляет 40°C, а уровень КПД при этом достигает 97%. При этом теплопотери не превышают показателя 0,5%
Потом половина жидкости идет в коммуникации отопительной системы, а вторая половина поступает в краны для мытья, стирки и прочих хозяйственных нужд. Пройдя полный цикл, вода из радиатора возвращается в теплообменник и вся процедура повторяется заново.
Самые покупаемые настенные газовые котлы
ТОП лучших газовых котлов по мнению покупателей
В данном списке рассмотрим одноконтурные котлы для обогрева, которые имеют настенное крепление. Плюсом таких котлов можно назвать то, что они компактные, занимают не так много места, а самое главное, просты в использовании. Их основным минусом можно назвать их мощность и функционал. Ниже представлены котлы, которые рекомендуют сами покупатели.
Viessmann Vitopend 100-W A1HB003 (как выбрать газовый котел)
87% покупателей рекомендуют этот товар
В линейку A1HB есть три котла мощностью 24, 30 и 34 кВт. Болдьшим плюсом является то, что корпуса у всех одинаково компактны: 725x400x340 мм – таким агрегатам найдется место в любом помещении.
Достоинства:
- Низкий расход газа – не более 3,5 м3/ч в старшей модели;
- Гидроблок оснащен быстросъемными коннекторами;
- Автонастройка мощности в зависимости от наружной температуры;
- Неплохой показатель КПД до 93%;
- Новая система коаксиального дымохода с защитой от обмерзания;
- Интеллектуальное управление с функцией самодиагностики;
- Возможность переключения на сжиженный газ.
Недостатки:
Нет выносного пульта управления.
Baxi Eco Four 1.24 F (как выбрать газовый котел)
87% покупателей рекомендуют этот товар
Достоинства:
- Имеет встроенный расходомер воды;
- Насос с воздухоотводом и режимом постциркуляции;
- Есть возможность подключения к солнечным коллекторам;
- Двухрежимный термоконтроль;
- Прессостат для защиты от низкого давления теплоносителя;
- Можно подключить выносной термостат и пульт.
Недостатки:
Малоинформативный встроенный дисплей.
Vaillant AtmoTEC Plus VU 240/5-5 (как выбрать газовый котел)
85% покупателей рекомендуют этот товар
Достоинства:
- Большой расширительный бак на 10 л;
- Невысокий расход газа – 2,8 м³/ч (или 1,9 м³/ч при подключении к баллону);
- Очень качественная хромо-никелевая горелка;
- Можно комбинировать с другими нагревателями;
- Минимальный боковой зазор при монтаже в 1 см.
Недостатки:
Классический (атмосферный) дымоход.
Виды котлов на пропане
На рынке бытового оборудования представлены три вида агрегатов. Это одноконтурные, двухконтурные и конденсационные котлы. Они выполняют схожие задачи, но отличаются по принципу устройства и функционалу.
Особенности одноконтурных приборов
Котел с одним контуром предназначается только для отопления помещения и обычно ставится там, где нагрев воды решен каким-то альтернативным путем.
Стоимость одноконтурных котлов несколько ниже, чем у аналогичных устройств с двумя контурами. Это обусловлено тем, что оборудование выполняет лишь узконаправленную функцию – обогрев жилища
Модуль снабжается закрытой камерой сгорания, а в процессе работы пламя котла обогащается кислородом, поступающим из помещения, где размещено оборудование. Отработанные в процессе горения материалы отводятся на улицу через вертикальный дымоход, специально обустроенный для этой цели.
Нюансы двухконтурных изделий
Приборы, оснащенные двумя контурами, эффективно отапливают жилые помещения любой площади и обеспечивают домовладения горячей водой. Прогревают теплоноситель две горелки, поджигаемые с помощью запальника, оснащенного встроенной системой пьезоэлементов. Когда пламя загорается, в работу включается датчик температур. По достижению определенных показателей он дает сигнал автоматике, и доступ к камере сгорания прикрывается.
Если агрегат имеет закрытую камеру сгорания, для корректной работы и своевременного отвода продуктов горения необходимо обустроить коаксильный дымоход с тягой принудительного типа. Эта конструкция обеспечит равномерный приток кислорода к фитилю и позаботится о стабильном горении
Отработанные материалы и кислотные примеси выходят из помещения посредством дымохода, либо через вентиляционный отвод.
Как работают конденсационные агрегаты
Котел конденсационного типа поставляет в жилое помещение и отопление, и горячую воду для бытовых целей, но делает это несколько иначе, нежели двухконтурный. В конденсационном приборе холодная вода, оказавшись в теплообменнике, нагревается от горелки и горячего воздуха.
Конденсационный котел относится к высокотехнологичным видам оборудования и очень экономно расходует топливо. Температура уходящего газа на горелке составляет 40°C, а уровень КПД при этом достигает 97%. При этом теплопотери не превышают показателя 0,5%
Потом половина жидкости идет в коммуникации отопительной системы, а вторая половина поступает в краны для мытья, стирки и прочих хозяйственных нужд. Пройдя полный цикл, вода из радиатора возвращается в теплообменник и вся процедура повторяется заново.
Варианты газового отопления
Читая статью, вы наверняка заметили упоминания о сжиженном и магистральном газах. Возникает резонный вопрос: а чем они различаются? Выгоднее отапливать частный дом при помощи магистрали или баллонов? Сейчас разберёмся.
Виды газового отопления:
- Магистральный. Наиболее экологичен. Состоит преимущественно из метана, который очищают от различных примесей, оставляя мизерное количество одоранта, позволяющего людям обнаруживать утечки газов. Однако при его установке не обойтись без головной боли. От вас потребуется согласование документов с официальными органами, нужно будет переживать о достаточном давлении в трубах, да и сама проводка – довольно сложное мероприятие.
- Сжиженный. Тот самый газ в баллонах ярко-красного цвета, в которых хранится всем знакомая пропан-бутановая смесь. Но они не будут мешать, если установить подземный резервуар, в котором можно безопасно хранить баллоны. Требуется он в пополнении один-два раза в год. Подходит под любые котлы.
Как видим, сжиженный газ выгоднее магистрального, но важно помнить, что в один баллон помещается около 50 литров газа. Один такой баллон меняют раз в двое-трое суток
В то время, как магистральный по трубам поступает в ваши квартиры. А газгольдеры, в которых хранится газ в баллонах, заполняются специальной машиной. Этот факт учитывается в зимнее время. Хранилище необходимо очищать от снега.
Самые покупаемые газовые котлы со встроенным бойлером
Эти котлы можно назвать системой 2 в 1. один контур работает на обогрев помещения, а встроенный накопительный бойлер накапливает горячую воду. Все это находится в одном корпусе, поэтому данные модели маленькими и компактными назвать нельзя.
Baxi Slim 2.300 i (как выбрать газовый котел)
89% покупателей рекомендуют этот товар
Достоинства:
- Имеет чугунный теплообменник в контуре отопления;
- Имеет защиту от замерзания трубы и носителя;
- Можно подключить комнатную и погодную автоматику;
- Имеет предохранительные клапаны на обеих ветках;
- Имеет контроль пламени;
- Может работать при понижении давления топлива до 5 мБар.
Недостатки:
Цена.
Beretta Boiler 28 BSI (как выбрать газовый котел)
88% покупателей рекомендуют этот товар
Достоинства:
- Сборка высокого качества;
- Имеет закрытую камеру, что позволяет не выжигать кислород;
- Можно управлять дисстанционо;
- Наличие нескольких предустановленных режимов работы;
- Можно подключить к СПГ;
- Имеет высокую оценку безопасности, хорошо работает даже в северных широтах.
Недостатки:
Сложно найти этот товар.
Котел на сжиженном газе
Природный газ на сегодняшний день является самым экономичным топливом для отопления и горячего водоснабжения дома. И когда газовая труба заходит в ваше домовладение, вопрос как и чем топить, обычно решается просто. Но, к сожалению, провести газ бывает не всегда возможно: большая удаленность от ближайшего газопровода, необходимость установки ГРП, небольшое число потребителей, в связи с чем, подключение газа становится слишком дорогим мероприятием.
Приходится искать альтернативные источники и одним из таких может стать сжиженный баллонный газ. Использование данного вида топлива имеет как положительные, так и отрицательные стороны.
Для начала стоит подумать о выборе котла. Параметров при выборе котла на сжиженном газе следует учесть множество: одноконтурный, только для отопления, или двухконтурный, для отопления и горячего водоснабжения, настенный или напольный, с открытой камерой сгорания или закрытой, мощность, КПД и т.д. Рассмотрим параметры, особенно важные для котла, работающего на сжиженном газе.
В первую очередь это возможность работы на низком давлении, дабы объем газа в баллоне был выбран по максимуму. Хорошим показателем будет являться возможность работы на давлении 3-4 мбар. Следующим важнейшим параметром является высокий КПД работы котла
Разумеется, это важно и при работе с сетевым газом, но, при использовании сжиженного, высокий КПД приобретает особую важность, при установке котла с низким коэффициентом полезного действия, использование баллонного газа перестает быть экономически целесообразным. У современных котлов, показатель КПД доходит до 90-95%
Для работы на сжиженном газе, достаточно заменить стандартные форсунки на специальные, имеющие меньший диаметр
Некоторые производители поставляют такие форсунки совместно с котлами, но если их в комплекте нет, приобрести можно отдельно. К котлу следует подключать не один баллон, а, как минимум, группу из 3-4, чтобы не менять баллоны через день
Для работы на сжиженном газе, достаточно заменить стандартные форсунки на специальные, имеющие меньший диаметр. Некоторые производители поставляют такие форсунки совместно с котлами, но если их в комплекте нет, приобрести можно отдельно. К котлу следует подключать не один баллон, а, как минимум, группу из 3-4, чтобы не менять баллоны через день.
Расчеты и практика использования показывают, что для отопления и горячего водоснабжения дома площадью 100 кв.м. достаточно 2 баллонов в неделю. Таким образом, для месяца эксплуатации котла в отопительный сезон, понадобятся 8-9 баллонов. Заправка одного баллона обойдется примерно 500 рублей, значит затраты на топливо составят 4000-4500 в месяц. Плюс добавятся расходы за доставку, если вы не будете возить баллоны сами. Сумма получается не маленькая, но другие источники энергии обойдутся едва ли дешевле.
Электрические котлы имеют достаточно низкий КПД, при большом потреблении элетроэнергии и их эксплуатация обойдется вам дороже котлов на баллонном газе. Кроме того, отопление вашего дома будет полностью зависеть от подачи электричества, и в случае перебоев с электроэнергией есть риск промерзания системы. Дровяное отопление также обойдется недешево плюс необходимость доставлять дрова в топку по мере их сгорания. То же и с углем.
Можно рассмотреть вариант установки котла работающего на дизельном топливе и, после газовых котлов, это один и самых приемлемых вариантов. Но дизель тоже достаточно дорогое топливо, дизельный котел коптит и требует хорошей вытяжки, менее надежен в эксплуатации и требует специального обслуживания, первоначальные затраты довольно велики: кроме котла придется установить емкость для хранения диз.топлива, фильтры очистки, влагоотделители.
Конечно у котлов, работающих на сжиженном газе, минусов тоже немало. Баллонов стоит иметь в запасе 8-10, дабы не производить заправку каждую неделю. Заменять и подключать баллон придется вручную, что сможет делать только достаточно физически сильный человек. Также необходимо соблюдать все меры безопасности при обращении с горючим газом, тщательно производите подключение баллонов и постарайтесь их не ронять.
Однозначно сказать, что баллонный газ является лучшей альтернативой сетевому, пожалуй, нельзя. Данная система имеет как плюсы, так и минусы, но если в недалеком будущем есть надежда провести сетевой газ, установка котла, работающего на баллонном газе, может стать оптимальным решением, так как переход на потребление от сети будет быстрым, несложным и практически без денежных затрат.
Рейтинг популярных моделей и производителей
Котлы Вайсманн немецкого производителя можно переделать для сжиженного газа
Возглавляют рейтинг котлы от фирмы Siberia, изготавливаемые на российском предприятии. Эти энергонезависимые агрегаты оснащаются надежной системой автоматики и полностью адаптированы под условия эксплуатации. Они изготавливаются из проверенных временем материалов высокого качества, представленный на рынке ассортимент отличается широтой и многообразием моделей.
Качественное и конкурентно способное по показателям оборудование поставляется в Россию итальянской компанией Ferroli. Изделия, представленные этой фирмой, отличают следующие особенности:
- стильный, вполне современный дизайн;
- удобная в управлении и понятная для пользователя панель, на которой отображаются общие режимы работы и основные показатели;
- компактный медный теплообменник, производимый по запатентованной компанией технологии.
Обменный узел изготавливается в виде 3-х трубок из меди, соединенных последовательно в единую конструкцию.
Известная германская корпорация Bosch представлена турбированными агрегатами конвекционного типа для настенного размещения. Они хорошо работают в различных режимах эксплуатации и обеспечивают помещение теплом даже при пониженном давлении в системе. Электронный узел контроля оснащен ограничителем температуры, исключающим перегрев теплообменника, а также датчиком давления, выполняющим блокирующую функцию в отсутствие теплоносителя.
Не менее функциональные и надежные котлы на сжиженном газе предлагает группа компаний Viessmann из Германии. В ассортименте моделей имеются как напольные образцы большой мощности, так и навесные агрегаты с малыми габаритами.
Достоинства и недостатки
Поменяв форсунки, можно переходить с природного на сжиженный газ и наоборот
К достоинствам котлов, работающих на сжиженном газе, относят:
- автономность – независимость от газовых магистралей;
- универсальность – возможность перестройки на природный газ;
- экологическая чистота – сжиженное топливо при сжигании практически не образует отходов;
- простота конструкции и возможность самостоятельного обслуживания и ремонта.
Отрицательной стороной выбора этих изделий является увеличение эксплуатационных издержек, связанных с доставкой топлива от места заправки. К этому добавляется повышенная пожарная опасность и необходимость строгого соблюдения правил хранения горючих составов.
Газовые котлы отопления
Суть устройства, если рассматривать приблизительную схему, достаточно проста: газ – природный или сжиженный, поступает в камеру сгорания, смешивается с воздухом и сжигается на горелке, полученное тепло через теплообменник передается теплоносителю – воде или антифризу. Продукты сгорания выводятся через дымоход. Так как газ сгорает полностью, то необходимость в периодической очистке отсутствует.
С конструкционной точки зрения разницу между котлами, работающим на природном или сжиженном газе, составляет только устройство горелки: во втором случае диаметр форсунки значительно ниже.
Большинство моделей могут быть переоборудованы для потребления того или иного вида газообразного топлива, что весьма удобно, судя по отзывам потребителей
Однако при этом следует обратить внимание на такую характеристику котла отопления как возможность работать при низком давлении газа – 0,005 МПа. В противном случае баллоны не будут расходоваться полностью
На фото приведен газовый напольный аппарат.
Второй особенностью следует считать топливо: баллонный газ приобретается, транспортируется на место использования и хранится. Причем как готовые к работе, так и отработанные емкости должны храниться вне жилого здания в подсобном помещении. При больших расходах топлива могут быть оборудованы и специальные подземные резервуары емкостью до 6 тыс. л. Для этого необходимо разрешение.
Пропанобутановая смесь, используемая в качестве топлива, достаточно безопасна. Возгорается она только при смешении с кислородом в присутствии источника открытого огня. Однако утечка опасна и для человеческого организма: небольшая концентрация газа в воздухе оказывает отравляющее действие. Смесь не имеет запаха, поэтому для предупреждения возможной утечки к сжиженному газу добавляется резко пахнущее вещество.
Автономное газоснабжение СУГ
Остановив свой выбор на СУГ, следующим этапом становится вопрос о фактическом расположении газовых резервуаров и о газоснабжении теплогенерирующих установок.
Применяются два вида емкостей: газовые баллоны и газгольдеры.
Газовый баллон – стальной сварной баллон для сжиженных углеводородных газов (пропана) ГОСТ 15860-84 предназначен для транспортирования и хранения пропана различной емкостью 50, 25, 12 и 5 литров (рабочее давление – 1,6 МПа).
Монтаж газоснабжения с применением малых емкостей следует выполнять количеством баллонов не менее 3-х штук. Это позволяет увеличить поверхность испарения и снизить риск обмерзания баллонов
Важно применять регуляторы давления с требуемыми для данного котла и типа газа параметрами. Не допускается применение не предназначенных для СУГ регуляторов!
Газгольдер – резервуар, предназначенный для хранения, регазификации сжиженного углеводородного газа при газификации жилых домов, коммунально-бытовых и сельскохозяйственных объектов
Газгольдеры различают по объему (от 0,25 до 100 м2). В отличие от баллонов они обеспечивают большую поверхность испарения и больший объем хранения СУГ и, как следствие, меньшее количество дозаправок
Газгольдер – резервуар, предназначенный для хранения, регазификации сжиженного углеводородного газа при газификации жилых домов, коммунально-бытовых и сельскохозяйственных объектов. Газгольдеры различают по объему (от 0,25 до 100 м2). В отличие от баллонов они обеспечивают большую поверхность испарения и больший объем хранения СУГ и, как следствие, меньшее количество дозаправок.
В любом случае, для получения безопасного использования СУГ потребуется проектирование газоснабжения дома. Сложный и трудоемкий процесс состоит не только в разработке оптимальной схемы газоснабжения дома, но также включает получение ряда разрешительных документов и регистрацию системы автономного газоснабжения. В ряде случаев СУГ применяется в качестве резервного топлива, но для перевода котла необходимо провести ряд операций.
Применение СУГ с котлами
При выборе теплогенератора следует обратить внимание на возможность его работы на СУГ. Не все производители котлов допускают перевод на другой вид топлива
Таблица 2
Рекомендации по выбору форсунок для перенастройки газовых котлов BAXI на сжиженный газ
Таблица 2. Рекомендации по выбору форсунок для перенастройки газовых котлов BAXI на сжиженный газ
| Модель котла | Диаметр форсунок для метана | Диаметр форсунок для сжиж. газа | Кол-во | Код форсунок для сжиж. газа |
|---|---|---|---|---|
| MAIN Four 240 F | 1,28 | 0,77 | 13 | 5680020 |
| MAIN 24 Fi | 1,28 | 0,74 | 13 | 5666390 |
| MAIN Four 24 | 1,18 | 0,74 | 13 | 5666390 |
| MAIN 24 i | 1,18 | 0,74 | 13 | 5666390 |
| ECO Four 240Fi/1.240Fi, ECO-3 Compact 240Fi/1.240Fi | 1,28 | 0,77 | 13 | 5680020 |
| ECO Four 240i/1.240i,ECO-3 Compact 240i/1.240i | 1,18 | 0,77 | 13 | 5680020 |
| ECO Four 1.140Fi/1.140i, ECO-3 Compact 1.140Fi/1.140i | 1,18 | 0,77 | 10 | 5680020 |
| LUNA-3 (Comfort) 240Fi/240i, ECO-3 240Fi/240i | 1,18 | 0,74 | 15 | 601520 |
| LUNA-3 310Fi, LUNA 310Fi, ECO-3 280Fi, ECO 280Fi | 1,28 | 0,77 | 15 | 608450 |
| Nuvola-3 (Comfort) | 1,18 | 0,69 | 18 | 5666910 |
| Slim 1.150 | 2,6 | 1,5 | 2 | 3607110 |
| Slim 1.230/2.230 | 3,15 | 1,75 | 2 | 3607120 |
| Slim 1.300/2.300 | 3,5 | 2,05 | 2 | 3607130 |
| Slim 1.400 | 4,1 | 2,4 | 2 | 3607140 |
| Slim 1.490 | 4,5 | 2,65 | 2 | 3607150 |
| Slim 1.620 | 5,2 | 2,95 | 2 | 3607160 |
Оборудование BAXI, работающее на природном газе, также может быть применено как теплогенератор на СУГ. Для перевода атмосферных котлов и водонагревателей BAXI на СУГ (в инструкции G31) мастеру-наладчику достаточно произвести три важных операции: 1. «Сообщить» плате, что теперь котел работает на G31 (СУГ) (изменить ряд параметров F, или перевести положение перемычки/тумблера GPL); 2. Заменить существующие форсунки на форсунки с меньшим проходным отверстием (приобретаются отдельно см. табл. 2); 3. Перенастроить газовый клапан (согласно параметров G31).
Для конденсационных котлов операция происходит без дополнительных затрат: 1. Заменить газовую диафрагму, расположенную на выходе газового клапана (входит в комплект); 2. Установить с помощью дисплея панели управления параметры Н; 3. При необходимости настроить газовый клапан.
Применение СУГ с конденсационными котлами снижает не только уровень выбросов в окружающую среду, но и значительно уменьшает потребление газа.
Таблица 3. Примерное потребление сжиженного газа для отопления жилого помещения
| Расход газа в сутки | Отапливаемая площадь | |
|---|---|---|
| литры | куб. м | кв. м |
| 11,5 | 2,8 | 50 |
| 16,5 | 4,13 | 75 |
| 22,5 | 5,51 | 100 |
| 27,4 | 6,8 | 125 |
| 32,6 | 8,16 | 150 |
| 44,14 | 11,03 | 200 |
| 55,18 | 13,79 | 250 |
| 66,2 | 16,55 | 300 |
Ситуация с отсутствием энергоносителей
При выборе отопительного оборудования следует позаботиться о возможности использовать и другие вида топлива.
Основные причины:
- Для отопления дома в 100 м2 котлом с КПД 92% понадобится 18 литров сжиженного газа в сутки, т.е. одного баллона на 50 литров хватит на 2,5 суток. Для обеспечения бесперебойной работы необходимо 3 основных емкости и 3 запасных.
- Замена баллонов предполагает оплату расходов на их транспортировку и заполнение.
- Частая смена баллонов влечет за собой риск халатного отношения к данной процедуре. В результате может случиться утечка, воспламенение, взрыв.
- Оборудование газгольдера предполагает соблюдение большого перечня требований, подготовку проектной и получение разрешительной документации.
Расположение газгольдера для подвода сжиженного газа
С учетом вышеизложенного рекомендуется изыскать дополнительные виды топлива (дрова, уголь, электричество). Это позволит выбрать комбинированный теплогенератор, способный работать на 2-3 видах топлива.
Схема подключения к котлу
Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.
Газовые баллоны с отдельными редукторамиОбратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м
куб/час для этой системы не подходит.
При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.
К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.
Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.
Схема подключения баллонов к рампеОбратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома.
Недопустимо попадание на газовые баллоны прямых солнечных лучей.
Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).
Можно ли как-то сэкономить расход сжиженного газа

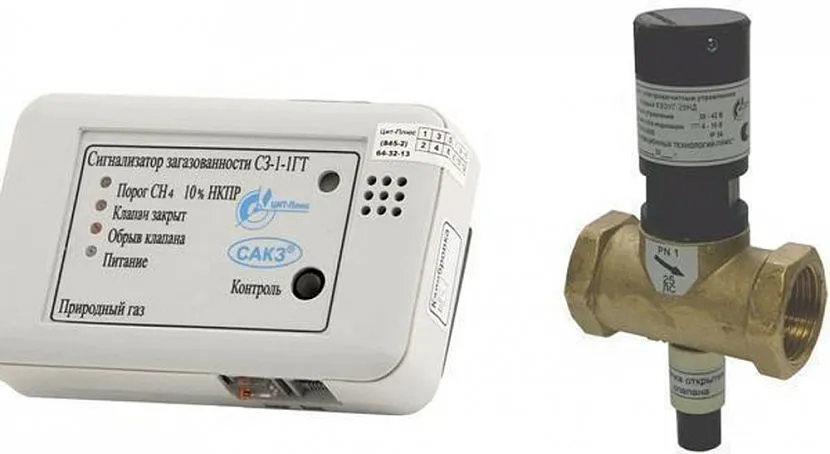

Такой датчик устанавливают в котельнойИсточник tion.ru
Да, действительно можно, если соблюдать все рекомендации и правила. Их немного, но все-таки они есть и неплохо помогают сэкономить семейный бюджет тем, кто их придерживается:
- Утеплите дом. Наружное утепление оказывается более эффективным, нежели внутреннее.
- Смените старые окна и двери на новые, чтобы притворные планки во всех местах прилегали плотно, не пропуская холодный воздух с улицы.
- Разница температуры воздуха в котельной и отапливаемом помещении не должна превышать 2-3°C. Для этого в комнате, где установлен котёл, даже можно поставить самодельный регистр, сваренный из металлического профиля.
- Заправляйте баллоны и гольдер только на проверенных заправках, чтобы в СУГ не оказалось посторонних примесей.
- Используйте автоматику для регулировки температуры в отопительном контуре. Её показатели должна соответствовать нужной температуре воздуха в помещении.
- Установите контрольный датчик, обнаруживающий утечку углекислого газа. Если таковая имеется, то придётся постоянно проветривать котельную, а это дополнительные затраты на обогрев помещения.
Виды котлов
Различают разные типы:
- по способу установки;
- по мощности;
- по количеству контуров.
По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.
Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.
Мощность
Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.
Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.
Количество контуров
Существуют:
- одноконтурные;
- двухконтурные котлы.
Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.
Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.
Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.
В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.
Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.
Виды котлов на пропане
Одноконтурный и двухконтурный котел, работающий на баллонном газе
Классический котел на пропане выпускается в нескольких модификациях. По особенностям конструкции и организации нагревательного процесса агрегаты бывают:
- одноконтурными;
- двухконтурными;
- конвекционными и конденсационными.
От количества контуров зависит функциональность устройства и то, для каких целей используется выработанное тепло. Одноконтурные котлы предназначаются только для отопления помещений, а их двухконтурные аналоги позволяют дополнительно организовать горячее водоснабжение (ГВС).
Эффективность газовых агрегатов, работающих на СУГ, во многом определяется тем, как используется высвободившаяся после сгорания энергия. Это может происходить следующими способами:
- Конвекционным, при котором теплоноситель нагревается за счет энергии прямого сгорания топлива. При этом способе часть выработанного тепла теряется – отводится вместе с отработанными газами.
- Конденсационным, при котором в системе дополнительное тепло извлекается за счет охлаждения дыма и конденсации пара, освобождающегося в низкотемпературном теплообменнике.
Принцип работы
Чтобы провести оценку преимуществ и выявить недостатки использования оборудования, предварительно стоит познакомиться с принципами его работ. Что же представляют собой современные дизельные котлы отопления?
Это компактные агрегаты, оборудованные системами автоматики, способные обеспечить стабильную работу системы отопления и подачу горячей воды (при использовании двухконтурных моделей). Схема действия:
- при включении агрегата запускается циркуляционные насос и вентилятор, обеспечивающий нагнетание воздуха в камеру сгорания;
- в форсунках горелки создается давление, которое позволяет распылять дизельное топливо с оптимальным напором;
- трансформатор запала передает энергию на электроды розжига, на них образуется искра, поджигающая горелку;
- горящая горелка подогревает теплоноситель, циркулирующий в теплоносителе;
- после того, как теплоноситель разогрет до установленной температуры, подача топлива прекращается и котел останавливается;
после остывания теплоносителя срабатывает датчик, инициирующий повторный запуск котла.
Типы горелок
Основным элементом отопительного агрегата является дизельная горелка для котла. Они бывают:
- Одноступенчатыми. Это дешевый, но неэффективный с точки зрения экономии топлива вариант. Горелка может функционировать в одном режиме, при достижении установленной температуры теплоносителя она полностью отключается.
- Двухступенчатые. Это более экономичный тип горелок, они могут работать на 100 и на 40 процентов мощности.
Модулируемые. Самый дорогой, но и самый экономичный тип горелок. При их использовании можно плавно регулировать мощность от 10 до 100%.
Дымоход
Важным элементом отопительного оборудования является система отведения продуктов сгорания. Большим плюсом является то, что дымоход для дизельного котла не требуется выводить через перекрытия на крышу. С этим типом оборудования используется коаксиальный дымоход, который выводится на улицу через стену.
Тип крепления
Чаще всего, для частного дома выбирают настенный дизельный котел, так как он более компактный. Минусом этого варианта является то, что модель имеет ограничения по мощности. Если выбирается агрегат для большого частного дома, площадь которого превышает 400 квадратов, необходимо приобрести более мощную модель, которая устанавливается на полу.
Заключение: выбор самого эффективного и экономичного устройства
Среди представленных одноконтурных котлов лучшим можно считать Viessmann Vitodens 100 из-за его универсальности и высокой эффективности.
Среди двухконтурных моделей сложно выделить «лидера», но предпочтение можно отдать Bosch GAZ 6000 wbn 24crn.
Данное устройство поражает своей «выносливостью» и высокими показателями эффективности даже в суровых климатических условиях.
А вот самым экономичным котлом можно смело назвать Alpine Air fl 8, которому среди маломощных моделей альтернативу найти сложно, не менее экономичен и Ariston Egis Plus 24 ff, который за 1 час работы потребляет не более 2,58 кв. м природного газа.
