Нюансы монтажа
Энергонезависимые отопительные котлы устанавливают по специально разработанному проекту, который должен быть согласован с контрольным органами газоснабжающей организации и пожарным надзором.
Вам будет интересно >> Принцип работы двухконтурного газового котла Протерм
Для полноценного функционирования системы соблюдают такие позиции:
- В помещении котельной поддерживается плюсовая температура. Это значит, нужно размещать оборудование в комнате с утепленными стенами и регулируемой вентиляцией.
- Использовать материалы, соответствующие пожарным требованиям. Стены из горючих материалов изолируются не возгорающимися листами (асбо-цементными плитами, оцинкованная сталь поверх асбестового волокна).
- Дымоход рассчитывается по мощности котла. Дымовой канал должен быть индивидуальным. Труба, проходящая через крышу здания, располагается в 1,5 м от линии конька по горизонту и 0,5 м выше по вертикали. Если расстояние составляет 1,5-3 м, то достаточно поднять срез дымохода до высоты конька.
- Отдельно стоящий стальной дымоход не должен иметь больше 3 поворотов. Общая высота от низа топки до края трубы – не меньше 5 м. Сверху просвет дымохода накрывают, что защищает от осадков, влаги и грязи.
Первый запуск газового котла, установленного самостоятельно, проводят в присутствии профессионала, который способен проконтролировать правильность монтажа и последующей работы оборудования.
О частых причинах поломок газовых котлов системы отопления читайте в этой статье.

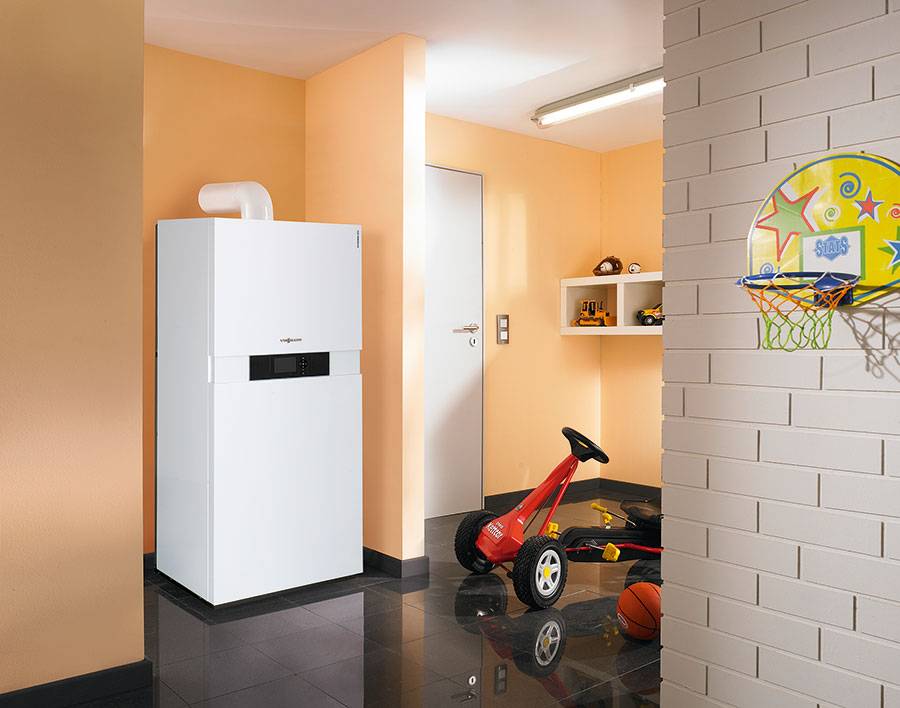

Напольный или настенный?
Ошибка №17
Однозначного ответа что лучше, здесь не существует.
На просторах нашей страны до сих пор считается, что напольный в “одни ворота” выигрывает у настенного.
При этом в Европе их давно признали низкоэнергоэффективными устройствами и практически запретили во всех жилых домах.
То ли еще будет
Но вернемся в родные пенаты. Вот на что вы должны ориентироваться в первую очередь.
хорошие напольные котлы очень дорогие
При этом дешевый напольный котел будет проигрывать в производительности качественному настенному.
они более надежны и долговечны (особенно чугунные)
у них простая автоматика + есть энергонезависимые модели
напольные берут для реально больших домов
Настенные покупают:
в первую очередь для экономии пространства в доме и только затем для экономии семейного бюджета
из-за умной электроники
Один раз грамотно все настроил и неделями не подходишь к прибору.
Как работает котел
Разводка труб в здании выполняется так, чтобы обеспечить движение воды под действием силы тяжести. Нагретая жидкость расширяется в ограниченном стенками трубы объеме и становится легче такого же ее количества в холодном состоянии. За счет этого горячая вода стремится вверх, отдавший энергию теплоноситель – в нижнюю точку, где стоит котел. После попадания его в теплообменник, расположенный вокруг камеры сгорания, цикл повторяется.
Конструктивно котел газовый одноконтурный напольный энергонезависимый устроен следующим образом:
- запальная (ручной пьезо-розжиг) и основная горелки;
- камера сгорания открытого типа;
- система удаления продуктов сгорания (выводящее колено, дымоход);
- автоматика установки рабочих параметров и безопасности;
- кожух с термоизоляционным слоем.
В качестве базовой автоматики используют биметаллические термодатчики для поддержки режима горения и клапан обратной тяги, прекращающий работу при нарушении вентиляции в топке.
Большинство современных энергонезависимых агрегатов не предусматривают подключение своих узлов к электрической сети, но, при желании, в схему можно включить дополнительные приборы, которые напрямую не влияют на работу котла. Например, клапан автоматического сброса воды из системы при снижении ее температуры ниже допустимой. Это предотвращает размораживание труб при длительном отсутствии людей в доме (даче), но не критично – при отсутствии электроэнергии выполняется вручную. Хорошим решением будет установка в помещении котельной газоанализатора.
На что обратить внимание при выборе устройства
Перед тем как выбрать котел газовый двухконтурный следует знать о недостатке установок, оснащенных трехпереходным клапаном: пока открыт кран ГВС, теплоноситель в систему отопления не поступает. В некоторых моделях этот недостаток компенсируется небольшой емкостью, предусмотренной в конструкции котлоагрегата.
Не следует забывать, что у котлов с битермическим теплообменником есть серьезный недостаток: при работе устройства с жесткой водой происходит быстрое образование накипи во внутренней трубке змеевика. При таком развитии событий можно остаться без горячего водоснабжения при работающей системе обогрева.
Перед тем как выбрать газовый настенный двухконтурный котел, необходимо определить, есть ли в помещении, предназначенном для установки устройства, дымоход и хорошая вентиляция. От этого зависит с какой камерой сгорания выбирать установку. Камера сгорания на котлоагрегатах может быть как открытого, так и закрытого типа.
В первом случае, воздух берется непосредственно из помещения, где установлен котел; для удаления угарного газа используется дымоход с естественной тягой. Во втором – подача воздуха и удаление угарного газа происходит по коаксиальному дымоходу при помощи встроенной турбины.
На что еще следует обращать внимание при выборе газовой отопительной установки настенного расположения? При покупке устройства всегда обращайте внимание на горелку, которая может быть атмосферной или модулируемой. Атмосферная – представляет собой трубу с отверстиями, через который выходит голубое топливо. Благодаря простоте конструкции устройство с такой горелкой сравнительно недорого
Благодаря простоте конструкции устройство с такой горелкой сравнительно недорого
Модулируемая горелка делает котел значительно дороже, но она в автоматическом режиме поддерживает заданную владельцем температуру, обеспечивает экономию газа и снижает тепловую нагрузку на теплообменник
Благодаря простоте конструкции устройство с такой горелкой сравнительно недорого. Модулируемая горелка делает котел значительно дороже, но она в автоматическом режиме поддерживает заданную владельцем температуру, обеспечивает экономию газа и снижает тепловую нагрузку на теплообменник.
Совет: при выборе лучшего двухконтурного котла следует учесть не только конструктивные и эксплуатационные особенности устройства, но такие моменты, как расход топлива, эффективность и безопасность. Если вы не разбираетесь в системах отопления, то лучше перед покупкой той или иной модели, проконсультируйтесь с профессионалами.
Как выбрать энергонезависимый котел
Энергонезависимый котлоагрегат имеет возможность функционировать в системах теплоснабжения, работающих по принципу естественного движения теплоносителя.
В качестве, которого обычно используют предварительно очищенную воду либо антифриз. В этом варианте греющая вода движется по нагревательному контуру, под воздействием гравитационных сил, вызванных разницей плотностей горячей(подающей) и холодной (обратной) воды, а также вследствие технологического уклона трубопровода.
Главный параметр выбора энергонезависимого котла — это его мощность. Для приблизительной оценки допускается делать расчет мощности по величине отапливаемой площади в соотношении: 1 кВт мощности на 10 м2 площади, для двухконтурных агрегатов, вводят поправочный коэффициент для нужд ГВС не менее 1.2.
Сколько контуров
Одновременно с выбором мощности отопительного котлоагрегата необходимо определиться с его главной функциональностью, особенно когда кроме обогрева помещения он должен приготовить горячую воду. Такой котел должен иметь два контура, один для отопления, другой для ГВС.
Контур ГВС может иметь вариант нагрева с применением:
- внутреннего теплообменного аппарата проточного типа;
- водонагревателя косвенного нагрева.
В первом варианте существенная часть тепловой энергии от газового горелочного устройства будет поступать в контур ГВС, поэтому при длительном беспрерывном применении ГВС отопительный контур остывает.
Подбирая двухконтурный котлоагрегат, потребуется заведомо исходить из наиболее мощного и, следовательно, дорогостоящего варианта.
Какой тип камеры сгорания эффективнее
Традиционные напольные энергонезависимые котлоагрегаты, требуют классического вертикального газохода и оснащаются исключительно открытой камерой сгорания, по той причине, что она не требует обустройства вентилятора либо турбины, функционирующих от электроэнергии. Если выбрать котел с закрытой камерой сгорания, без электрической энергии он функционировать не может.
Какой материал теплообменника лучше
В момент выбора очень важно уделить пристальное внимание материалу теплообменника. Самыми общераспространенными являются стальные и чугунные устройства
Чугунный бойлер обладает наиболее толстыми стенками, больше стабилен по отношению к коррозии, длительнее греется, однако и дольше отдает тепловую энергию.
Продолжительность их работы не меньше 20 лет, тогда как стальных — не более 10 лет.
Тем не менее, нужно отметить, что стальной бойлер стабилен по отношению к гидроударам, при этом больше подвергается коррозии и выгоранию металлов в трубной системе, особенно при нарушении циркуляции воды. Толщина стенок труб намного меньше, чем чугунной модели, что в свою очередь уменьшает вес и размеры такого котлоагрегата.
Высочайшая теплопроводность меди дает возможность использовать такой котлоагрегат с низким режимом потребления газа, тем самым в меньшей степени выбрасывает потери тепла в атмосферу. Но цена подобного устройства весьма высокая, что ограничивает потребительский спрос на него.
Настенный или напольный
Существует всего один метод достигнуть независимость обогрева от электроэнергии — это естественное движение теплоносителя.
Акцент делается на чугунные увесистые и теплоемкие внутрикотловые бойлера, объемом более 50 л.
Источник фото: kolotun.net
В наиболее простых модификациях применяются стальные накопительные емкости с антикоррозийным напылением и различными конструкционными приспособлениями, увеличивающих площадь теплообмена и повышающих КПД котлоагрегата.
Высокотехнологичные модификации энергонезависимых напольных котлов отопления снабжены дополнительным генератором электричества, который функционирует на энергии, выделяемого газовым топливом при сгорании.
Такая энергия применяется для питания сложных автоматических установок, обеспечивающих контроль и управление за безопасной работой системы теплоснабжения, Поэтому даже если электроэнергии нет, энергонезависимый котел будет успешно работать.
Особенности и принцип работы обогревательных энергонезависимых приборов
Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.
Строение камеры горения энергонезависимого котла на газу.
Горелка котла
. Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.
В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.
Сама газовая горелка.
Система вентиляции
. Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими . Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.
Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.
Предохранительный клапан контролирует давление в контуре.
Автоматика котельного оборудования.
Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:
- механизм контроля тяги;
- термоэлемент контроля наличия пламени;
- предохранительный клапан;
- автоматический клапан и термометр в системе.
Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.
Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.
Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.
Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.
Как сделать обычный газовый котел энергонезависимым
Большинство обычных котлов работают только при условии постоянного подключения к электропитанию. Даже кратковременное отключение от электросети вызывает полное прекращение работы всей отопительной системы.
Перерывы в работе электросетей происходят, как правило, на непродолжительный срок – от нескольких минут до нескольких дней.
Обеспечить в этот период бесперебойную работу обычного газового котла можно одним из двух предложенных способов:
- с помощью бензиновых или дизельных электрогенераторов.
- с помощью источников бесперебойного питания (ИБП) с аккумуляторными батареями.
Каждый из этих способов имеет свои достоинства и недостатки. Давайте рассмотрим их по отдельности.
Вариант 1: бензиновые и дизельные генераторы
Газовый генератор
Такие генераторы давно и с успехом применяются для обеспечения автономным электропитанием различных объектов, в том числе жилых домов при авариях в электросетях. Они способны обеспечить работу любых электроприборов в доме, в том числе и газовых котлов.
Дизельные и газовые генераторы подключаются непосредственно к домашней электросети.
Основные преимущества:
- полная автономность в работе;
- достаточная мощность электропитания;
- возможность длительной работы по электроснабжению дома.
Недостатки:
- достаточно большой расход топлива при длительной работе;
- необходимость периодического пополнения заправочного бака топливом;
- генераторы требуют специального помещения с мощной вентиляцией для удаления выхлопных газов.
Вариант 2: источники бесперебойного питания
ИБП для котла
Эти устройства хорошо защищают от скачков напряжения в электросети.
ИБМ состоит из электронного стабилизатора и подключенных к нему одной или нескольких аккумуляторных батарей (АКБ). Газовый котел подключается к электросети через ИБП, при этом происходит подача питания на сам котел и зарядка аккумуляторов. При отключении основной электросети ИБП автоматически переключает питание котла в автономный режим.
Преимущества:
- мгновенное автоматическое включение аварийного электропитания;
- простой монтаж и компактные размеры;
- минимальные расходы при эксплуатации.
Недостатки:
- небольшой срок работы в автономном режиме (до нескольких часов), зависящий от емкости АКБ;
- небольшая мощность, для увеличения которой требуются дополнительные аккумуляторы.
Выбирайте модель ИБП, которая предусматривает возможность подключения внешних дополнительных аккумуляторных батарей.
Виды энергонезависимых котлов
Одноконтурные и двухконтурные
Проходя через нагревающий элемент, температура воды повышается. Таким образом и устроен одноконтурный котёл (контур – траектория, по которой двигается вода). Двухконтурный котёл работает по схожему принципу, за исключением того, что нагретая вода проходит через систему датчиков, которые замеряют температуру и отправляют информацию на контрольную панель.
Если температура превышает норму – напор газа понижается, чтобы сбалансировать её. Если показатели температуры окажутся критическими, система отключит котёл на некоторое время, чтобы избежать перегрева, после чего включит снова.
Напольные и настенные
Определённые системы слишком тяжёлые или габаритные для размещения на стенах, поэтому установить их можно только на полу.
Ещё одна из причин – портативный насос, который может вибрировать, тем самым ослабляя место контакта со стеной. Как правило, такую конфигурацию имеют только крупные котлы для масштабных предприятий и складских помещений.
Что такое одноконтурный котел отопления?
Важно! Одноконтурный котел отопления – это оборудование со встроенным теплообменником, предназначенное для стабильного обогрева нежилых и жилых помещений любой площади. Конструкция отличается компактностью, неплохим КПД и простотой обслуживания, что объясняется конструктивными особенностями агрегата
Конструкция отличается компактностью, неплохим КПД и простотой обслуживания, что объясняется конструктивными особенностями агрегата.
Высокая степень автоматизации позволяет применять девайс в различных режимах.
А это значит, что пользователь сможет самостоятельно настраивать параметры – быстро, удобно и очень просто.
Ключевые моменты монтажных работ
Чтобы котельное оборудование функционировало с максимальной эффективностью, а теплоноситель быстро циркулировал в системе, крайне важно строго соблюдать все основные правила установки котла. Это относится и к одноконтурным, и к двухконтурным котлам
Среди основных требований следует назвать:
- котел должен монтироваться под углом, то есть под наклоном, чтобы рабочий ресурс хорошо циркулировал по трубам;
- при установке используются только трубы с большим диаметром, благодаря чему удается снизить сопротивление перемещающегося теплового ресурса;
- система комплектуется расширительным баком, который собирает в себя весь лишний объем теплоносителя.
Самостоятельная установка котла чревата немалыми рисками, поэтому рекомендуется обращаться за помощью к специалистам, которые смогут быстро и четко смонтировать отопительную систему, гарантируя ее техническую безопасность и надежную эксплуатацию.
Устройство дымохода газового котла
Речь идет не только о прокладке труб, но и о системе дымного отвода, поскольку малейшая ошибка ведет к неисправностям и угрозе окружающей среды, а также к ухудшению здоровья человека.
Если у вас работают специалисты по установке газовых котлов, не забудьте проверить наличие у них разрешения на выполнение подобных работ, а также предоставляемые услуги должны подкрепляться письменным договором между заказчиком и исполнителем.
Модели котлов газового отопления
Среди многообразия котельных установок наиболее популярными и практичными считаются напольные газовые котлы, которые рассчитаны на площадь обогрева от 200 квадратных метров и больше. Если у вас приоритетная компактность и эргономичный дизайн котла, тогда вы можете выбрать настенный агрегат, однако его уровень мощности намного меньший по сравнению с первым вариантом.
Модели газовых котлов
Устанавливать газовый котел энергонезависимого типа можно только в отдельном помещении, специально выделенном для такого оборудования, в котором должны соблюдаться определенные требования. Так, помещение должно иметь отдельный выход, а также хорошую вентиляционную систему приточного типа, благодаря чему внутри комнаты постоянно будет циркулировать воздух. Для напольного газового котла необходим отдельный дымоход, монтируемый в стену, через который весь отработанный дым будет выделяться наружу.
Если рассматривать конструкции настенных котлов, для них не требуется отдельная комната, поскольку устанавливать его можно где угодно.
Такая модель комплектуется специальной коаксиальной трубой, основная функция которой – это отвод дыма и привлечение кислорода, который попадает в закрытую камеру сгорания. Настенные котлы тоже работают без подключения к сети, поэтому отлично подходят для установки в жилых домах, где нет электричества.
В системе газового котла также может присутствовать циркуляционный насос, который позволяет обойти некоторые правила установки. Таким образом, с помощью циркуляционного насоса осуществляется вся работа внутри системы, поступает и проводится тепловой носитель. Тем не менее, циркуляционный насос требуется устанавливать в первую очередь, еще до монтажа самого котла, в этом случае рабочий ресурс будет быстрее циркулировать в трубах.
В монтажных работах рекомендуется применять специальный байпас с нужным диаметром. На обоих концах фиксируются регулирующие краны. На каждой магистрали также должен быть кран, а в случае остановки насоса систему перекрывают. За счет рабочих кранов вы в любое время сможете снять циркуляционный насос, и не бояться, что вода выльется из бака. Для гарантии длительной службы и бесперебойной работы насоса следует использовать фильтры, которые очищают теплоноситель и не дают жестким частицам повреждать рабочую систему.
Энергонезависимые газовые котлы отопления – это наилучший и весьма практичный выбор каждого, кто хочет, чтобы в его доме всегда было тепло и уютно. Такие установки обладают широким и мощным функционалом.
Выбор производителя
Определившись с типом котла — одно- или двухконтурный, настенный или напольный, осталось выбрать бренд
Рейтинг надежности предсказуемо возглавляют немецкие производители, продукция которых имеет только один недостаток — слишком высокие цены. Именно поэтому потребители часто обращают внимание на более дешевые итальянские бренды — Ariston, Baxi и другие. Но самыми популярными, согласно статистике продаж, на рынке остаются отечественные аппараты — «Ростовгазоаппарат» АОГВ, «Мимакс» КСГ, Siberia КЧГО, Protherm «Волк», Боринское АОГВ, Termotechnik АОГВ и АКГВ, «Лемакс» «Премиум», РОСС АОГВ
Также неплохо зарекомендовала себя продукция, выпускаемая украинскими заводами, в России особенно популярен Atem Житомир.
Выбор энергонезависимого котла
Котел выбирают по мощности, чтобы ее хватало для обогрева квартиры или дома
Выбор зависит от назначения объекта и финансовых возможностей покупателя
Есть другие параметры, на которые обращают внимание до приобретения агрегата
Учитываются технические характеристики:
- Мощность. Если показатель превосходит потребность помещения в обогреве, расходуется лишнее топливо. Для двухконтурных котлов прибавляется 25% к площади дома на нужды ГВС.
- Число контуров. Зависит от назначения строения. В жилых домах среднего размера ставят двухконтурные агрегаты, а одноконтурные подходят для вспомогательных строений. Если коттедж большой площади, к котлу дополнительно монтируется водонагреватель.
- Материал теплообменника. Стальные модели экономят средства, но для длительной эксплуатации выбирается чугун.
- Расход газа. Модели имеют различную интенсивность горения и разный КПД.
- Температурный предел функционирования. Газовые агрегаты нагревают воду до +80 — 90°С.
- Система координации и управления. Автоматика обеспечивает самостоятельную работу агрегата без вмешательства человека.
Рейтинг
Настенной модели Протерм хватает для дома площадью до 200 кв. м
Большинство предлагаемых котлов производится за рубежом. Лидирующее место отдано Германии, Италии, Словакии, Бельгии, Южной Корее.
Популярные качественные модели:
- Protherm Гепард. Настенная модель двухконтурного агрегата с мощностью 23,3 кВт. КПД находится на уровне 90,3%, отапливает дом до 200 м2. Компактный агрегат весит 31 кг.
- Ferroli Domina N F24. Энергонезависимая модель мощностью 23,5 кВт. Двухконтурное оборудование с закрытой камерой. Обогревает площадь до 180 м2, КПД — 93%.
- Baxi Slim 1.300 iN. Напольная конструкция с чугунным теплообменником. Есть возможность подсоединения внешнего бойлера и системы теплого пола. Предусмотрен встроенный измеритель наружной температуры, что облегчает работу автоматики. Обогревает до 365 м2.
- Ariston GENUS Premium EVO 24 FF. Настенная двухконтурная модель с дисплеем и управлением на передней панели. Расход газа не больше 2,5 м3 в сутки. Теплообменник из нержавейки, есть возможность подключения насоса и принудительного вентилятора.
- Navien GA 35 KN. Устройство малой массы и габаритов снабжено соединительными патрубками с двух сторон. Удобное управление, инструкция на русском языке. Агрегат работает тихо, внутренние элементы функционируют надежно и длительно.
