ЭППС для водяного теплого пола: использовании фольгированного и с бобышками

Какие лучше купить маты для тёплого водяного пола: популярные модели

Большой ассортимент создаёт определённые трудности в момент выбора. Чтобы купить качественные маты для тёплого водяного пола, стоит познакомиться с моделями, пользующими наибольшим спросом.

Маты для тёплого пола Кнауф Therm тёплый пол PRO

Предназначены для укладки водяного контура с шагом 50 мм. Бобышки матов для тёплого пола Кнауф Therm тёплый пол PRO имеют специальные выступы. Они надёжно фиксируют отопительные трубы диаметром 14 – 17 мм. Дополнительная жёсткость обеспечивается за счёт использования жёсткой полистирольной плёнки. Разметка нанесена с обеих сторон плит. Замок по всему контуру. С обратной стороны установлена звукоизоляционная поверхность. Толщина 45 мм. Основание 25 мм. Размер плит 1,2×0,6 м.

ФОТО: mnogo-tepla.ruКнауф Therm – удобное решение~~Маты для тёплого пола Кнауф Therm тёплый пол PRO~~

Мат для водяного тёплого пола с бобышками Varionova REHAU

Цена матов для тёплого водяного пола Рехау несколько выше, чем у аналогов, предлагаемых другими производителями. Это объясняется конструктивными особенностями модели. Материал обладает высокой прочностью. Выдерживает значительную нагрузку. Сверху находится плёнка из полистирола чёрного цвета, обеспечивающая необходимый уровень гидроизоляции. Разметка нанесена на обратной стороне. Шаг укладки труб диаметром 14 – 17 мм составляет 5 см. Высота мата для тёплого водяного пола Rehau 24 мм. Цена полностью оправдана с учётом срока службы изделия.

ФОТО: rehau.comVarionova REHAU – продуманная конфигурация бобышек~~Мат для водяного тёплого пола с бобышками Varionova REHAU~~

Маты для водяного тёплого пола Пенощит WF16-50

Доступное предложение от отечественного производителя. Предназначен для устройства тёплого водяного пола с трубами диаметром 16 мм. Имеют плотную основу толщиной 30 мм, обеспечивающую необходимый уровень теплозащиты. Монтажные проёмы у матов для водяного тёплого пола Пенощит располагаются с шагом 50 мм. Размер плит 100×100×5 см.

ФОТО: termo-plast.ruПенощит WF16-50 – доступное решение~~Маты для водяного тёплого пола Пенощит WF16-50~~
~~Маты для водяного тёплого пола Пенощит WF16-50~~

Предлагаем посмотреть видео, в котором более подробно рассказывается о матах данного производителя:

Watch this video on YouTube

Расчет количества трубы для теплых полов

Перед тем как выполнить расчет трубы на теплый водяной пол понадобится лист миллиметровой бумаги. На нем карандашом и линейкой начертите план помещения в масштабе, где будет производиться монтаж полов. Укладка труб контуров обогрева производится по двум схемам:

Первый вариант самый простой, однако он имеет недостаток.

Прогрев пола происходит не совсем равномерно. Вода постепенно остывает, приближаясь от дальней точки к точке врезки. Такую схему можно применить, если необходимо у ванной сделать пол теплее а к входной двери прохладней.

Схема «спираль» способствует равномерному прогреву пола. В этом случае горячие и остывающие трубки чередуются. Такой метод самый распространенный .

Нанесите выбранную схему на чертеж. Расстояние между трубами теплого пола должно быть не более 35 см. Считается, что трубка с внутренним диаметром 16 мм способна прогревать полосу шириной 15 см с обеих сторон, поэтому шаг менее 15 см не экономичен.

Отметьте на чертеже место расположения смесительного коллектора.

Трубка контура начинается и заканчивается в коллекторе. Чтобы узнать метраж трубы измерьте ее линейкой по чертежу и умножьте на масштаб. К полученной цифре прибавьте 10 % на закругления и подрезки.

1 Пенополистирол и аналоги

В целом, пенополистирол для теплого пола на инфракрасный теплый пол под плитку это не один конкретный продукт. Если проще, то термин «пенополистирол» подразумевает сразу несколько видов теплоизоляционных продуктов из пенопласта.

То есть, для теплого пола применяется и экструдированный, и фольгированный и «классический» пенополистирол

И это важно помнить

Все виды теплоизоляции пола из пенопласта отличаются друг от друга не только внешним видом, но и, что очевидно, техническими характеристиками. Кроме того, отличаются они и способами укладки.

Кроме того необходимо знать, что существует еще множество теплоизоляционных материалов для полов не из пенопласта. Однако у них есть ряд проблем, которые слишком ограничивают их сферы применения.

Так пробковая теплоизоляция как и полиэтиленовые трубы в системах теплого пола недоступна в большинстве случаев вовсе не из-за неэффективности. Проблема в ее огромной цене, которую осилить сможет далеко не каждый частник.

Утеплители из так называемой «минеральной ваты» крайне чувствительны к воздействию почвенных вод. По этой причине, и только по ней, теплоизоляционные маты такого типа не применяются в конструкциях полов, как по грунту, так и над изначально неотапливаемом подполье.

Вспененный фольгированный полиэтилен не применяется потому, что под весом стяжки он уменьшается в толщине по экспоненте. Выходит, что фольгированный полиэтилен со временем почти полностью утрачивает свою эффективность.

Пенополистирол для теплого пола

Гранулированный или же прессованный пенопласт с бобышками не применяется потому, что имеет сравнительно малую жесткость.

Именно потому, что перечисленные выше теплоизоляционные маты не совсем подходят для создания теплого пола, применять лучше экструдированный пенополистирол или его «побратимов» (например классический пенопласт).

«Пирог» теплого пола

После разбора возможных типов утеплителей для водяного теплого пола разберем непосредственно состав, так называемой пирог. Ведь качеств системы зависит не только от правильного выбора утеплителя, но и от грамотного монтажа. В каком порядке монтируется все слои водяного теплого пола?

Порядок зависит и от того на что монтируется система. Если устройство теплого пола идет на грунтовое основание, то в первую очередь целесообразно устроить черновую бетонную стяжку, на которую дальше будет укладываться пирог.

Далее, состав системы аналогичен теплому полу по перекрытию:

утеплитель необходимой толщины, причем при устройстве на грунт толщина утеплителя может достигать 150 мм, а для обычных полов толщина утепления выбирается до 50 мм;
если изоляционный материал не покрыт сверху защитой или на нем не устроена система для укладки труб, то его необходимо закрыть пароизоляционной пленкой для защиты от влаги из цементного раствора (кроме пенопласта и ЭППС);
далее, устанавливается специальная панель для укладки труб или армированный каркас для создания жесткости;
на каркас или на панель крепится трубопровод.

Вся система готова к заливке стяжки и устройству декоративного покрытия пола.

Схема теплого пола.

При выборе теплоизоляционного материала для водяного теплого пола нужно ориентироваться на финансовые возможности и доступность. Для большинства мест применения подойдет экструдированный пенополистирол или обычные пенополистирольные плиты. Если нет возможности устраивать толстую стяжку, применяют вспененный полиэтилен. Минераловатные плиты чаще применяют при устройстве системы в деревянном полу. Но возможно применение и в цементной стяжке. Пробка — для ценителей натуральных материалов.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Виды плит из пенополистирола

Маты для укладки водяного теплого пола выпускаются в четырех категориях. Каждый тип обладает своими особенностями и правилами укладки.

Виды утеплительных матов:

фольгированный утеплитель в рулонах;
изоляционные модели;
панели на основе пленки и фольги;
листы профиля с «бобышками».

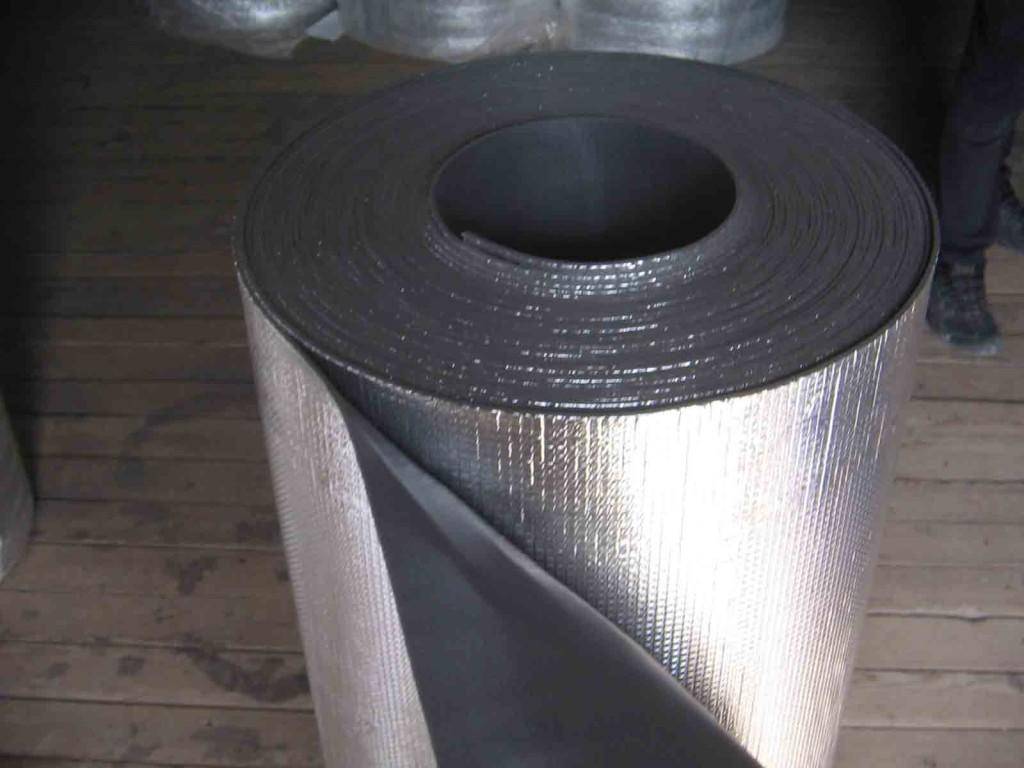

Фольгированный утеплитель в рулонах

Для производства этих матов применяется пенофол, имеющий толщину 2-10 мм. На одну из сторон плиты накладывается лист из полимерной пленки или алюминиевой фольги. Покрытие направляет и распределяет тепловой поток по помещению.

Теплоизоляционные качества этого изделия невысоки, поэтому причислять его к матам можно только условно. Область применения материала также ограничена. Он подходит в качестве дополнительного утеплителя, когда основная поверхность пола уже хорошо изолирована. Рулонные плиты не следует монтировать на первом этаже, если расположенное ниже помещение не отапливается. Эффективность такого утепления снижается до нуля.

На эту теплоизоляцию довольно сложно устанавливать трубы, понадобятся дополнительные крепежи: хомуты, скобы, армирующая сетка. Листы размещают встык при укладке, швы герметизируют фольгированным скотчем. При малой высоте стен помещения рулонные изделия являются оптимальным вариантом, позволяющим минимизировать занимаемое пространство.

Изоляционные модели

Плоские маты из пенополистирола также можно использовать для утепления водяного пола. Пенопласт — дешевый и простой вид теплоизоляции. Экструдированный пенополистирол является более качественным и прочным материалом.

Для продукции из пенопласта важна плотность, она должна быть больше 35 г/м³. Конструкции с низкими значениями не смогут выдержать вес системы отопления.

Качественная модель из пенополистирола — Пеноплекс. Ячеистая структура закрытого типа добавляет прочности и позволяет выдерживать значительные нагрузки. Размещение фольгированных рулонов поверх этого утеплителя усилит теплоизоляционный эффект.

Изоляционные плиты удобно укладывать, используя замки по краям изделий. Существуют модели с готовой разметкой под трубы. Конструкция устанавливается с использованием скоб из пластика.

Панели на основе пленки и фольги

Эти маты также производятся из пенополистирола и дополнительно защищаются слоем из пленки или фольги. Изделия выпускаются в двух видах:

отдельными плитками с замковым креплением;
панелями, соединенными цельным покрытием из пленки.

Для монтажа плитки используется водостойкий скотч. Панели укладываются без дополнительного соединения. На их поверхности располагается координатная сетка с шагом 50, 100 мм. Укладывать трубы по разметке значительно проще, можно заранее продумать схему их размещения. Закрепляют систему отопления скобами или армирующей сеткой.

Листы профиля с «бобышками»

Модель, разработанная специально для укладки теплого пола на основе водяных труб. Гидропеллентная штамповка пенополистирола создает на поверхности выступы или «бобышки». Их форма может быть различной: круглой, кубической, цилиндрической, многогранной. Трубы, расположенные между выступами, надежно фиксируются и не смещаются во время монтажа и бетонной заливки.

Маты имеют различное покрытие, зависящее от марки и модели изделия. Бывают плиты без защиты, с натяжной изолирующей пленкой или простым пленочным слоем. Характеристики матов от этого показателя не меняются.

Замковые соединения обеспечивают герметичность и удобство монтажа. Листы выстраиваются в ровную поверхность, не имеющую зазоров и щелей, на которой можно размещать любую стяжку. Профильные плиты также значительно повышают уровень звукоизоляции (шум уменьшается до 25 дБ).

Параметры выбора утеплителя, на что обращаем внимание

При покупке покрытия для тёплого пола с пенополистирола, следует брать во внимание такие показатели, как: качество и разновидность. Первоначально, качество пенополистирольных плит для тёплых полов определяется по их внешнему виду

Следует учитывать такие моменты:

Первоначально, качество пенополистирольных плит для тёплых полов определяется по их внешнему виду. Следует учитывать такие моменты:

Цвет — должен быть ярким и равномерным, что свидетельствует о соблюдении технологического процесса. Чаще продаются синего или оранжевого оттенка. Сама цветовая гамма на характеристики продукта не влияет.
Запах — недопустимо наличие резкого запаха, небольшой лёгкий специфический может быть.
Форма — чёткая геометрическая, а края ровные и не крошатся.
Гранулы — одного размера без пустот.
Поверхность — ровная, в противном случае теплоизоляционные качества будут снижены.

Выбор финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным растворомКонструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых половДля удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом видеДва способа укладки контура: «змейка» — простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» — более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости трубНа графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм (+)Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубамиЭкструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 смСтандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²

Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скобДля фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостьюПеред укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофруДешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пеныПравильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкцииНе забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком

Пенополистирол: история появления

Пенополистирол или пенопласт в том виде, в котором он существует сейчас, появился в середине прошлого столетия благодаря разработкам германской компании BASF. Основным компонентом этого материала является стирол – химическое соединение, полученное в результате нагревания смолы дерева Стиракс.

https://youtube.com/watch?v=hRDQTUvQMWI

Пенополистирол для теплого пола

В 30-х годах прошлого столетия специалистам компании DOW удалось синтезировать стирол, в результате чего миру стал известен такой полимер, как полистирол. Именно с той поры полистирол начали широко применять при производстве корпусов для телевизоров, телефонов и другой техники, а также в качестве теплоизоляционного и упаковочного материала.

Таблица физико-технических характеристик пенополистирола

Пенополистирол – это вспененный полимер. Изготавливается он путем нагревания полимера паром и заполнения образовавшихся пустот газом. Благодаря особой технологии появляется уникальный материал, отличающийся легкостью и способностью сопротивляться сжиманию, что позволяет ему не изменять размеров.

Теплостойкий фольгированный пенополистирол

Сначала необходимо разобраться, что же собой представляет пенополистирол – это вспененный полистирол. Он изготавливается на специальном оборудовании, и достаточно просто и сам этот строительный материал является дешевым и доступным теплоизолирующим материалом.

Все эти строительные материалы являются утеплителями, которые активно применяют при строительстве или ремонте. Но рассмотрим каждый материал по отдельности, понимая, что между ними существует различие. Пенополистирол (этот материал часто называют пенопласт) – это название не официальное. Что собой представляет пенопласт – это такой же полистирольный материал, как и пеноплекс. Пенополистирол или пенопласт – это вспененный полистирол, но без использования прессования. Другими словами, ячейки внутри материала остаются большими и плотность невелика. Материал очень хрупкий и легко ломается в руках. Но он очень легкий и удобный и нужен в работе – спокойно режется ножом. Великолепный теплоизолятор, но для утепления пола, этот материал не годится. Часто его используют при перевозке хрупких материалов – бытовой техники, стекла, зеркал, а также при перевозке на дальние расстояния. Выпускается в виде пластин или в виде крошки.

Главное преимущество фольгированного пенополистирола – экологичность материала

В последнее время появилось в продаже новинка – фольгированный пенополистирол. Это тот же пенопласт, но покрыт металлической фольгой. Выпускается он в виде рулона в 5 м длиной, шириной 1 м и толщина составляет около 3 см. Цена выставляется за 1 м2, полезен для монтажа водяного теплого пола. Подложка из металлической фольги работает для экранирования тепла, которая излучается стяжкой системы отопления водяного пола.

Преимущества фольгированного пенополистирола:

Теплоизолятор;
Термоустойчив к перепадам температуры;
Великолепный звукоизолятор;
Не токсичен при нагревании;
Влагоустойчив;
Не подвержен гниению.

Рулон фольгированного пенополистирола расстилают по всей площади помещения и крепят между собой герметиком или специальной клюющей фольгированной лентой. Этот материал обладает прекрасной способностью экономить энергию (тепловую, электрическую). Дело в том, что пенополистирол толщиной 3 см заменяет по теплоизоляции 65 см кирпичной кладки или 125 см бетона.

На что обратить внимание при выборе

Выбирая пенополистирол для теплого пола, учитывают его качество и разновидность.

Гранулированная плотная структура пенополистирола

Оценка качества

О качестве пенополистирольных плит, которые будут применяться для утепления пола можно судить при их визуальном осмотре

Обратить внимание потребуется на следующее:

Изделие должно иметь яркий, равномерно распределенный цвет. Обычно в продажу поступают плиты оранжевого или синего цвета. Это никак не влияет на характеристики изделий, кроме тональности и равномерности окраски, которые говорят о качестве и соблюдении технологии изготовления плит.
Наличие легкого специфического запаха допустимо, а вот резкого неприятного запаха быть не должно.
При визуальном осмотре необходимо убедиться, что плита имеет четкие геометрические размеры, ее кромки ровные и плотные – не крошатся при надавливании.
Поверхность плиты должна быть ровной, иначе теплоизоляционные свойства будут существенно снижены.
Необходимо визуально оценить качество гранул – они должны иметь одинаковый размер без пустот.

При выборе плит стоит обратить внимание на их структуру на срезе

При разломе гранулы качественного пенополистирола также разламываются, благодаря прочной спайке

Виды

Свойства пенополистирола напрямую зависят от технологии его производства. В этой связи можно выделить три разновидности материала:

Не прессованный пенополистирол производится методом формовки смеси из предварительно высушенных и вспененных при температуре 80 градусов гранул. Это наиболее бюджетный вариант, для которого характерна высокая хрупкость.
Материал, произведенный методом экструзии (экструдированный пенополистирол) производится под действием реагента, который вводится в емкость-форму с последующим выдавливанием вспененной массы в форму плиты и сушкой.
При замене вспенивающего реагента автоклавом получается материал, не пригодный для использования в качестве теплоизолятора.
Схожие характеристики с экструдированным полистиролом имеют прессованные плиты толщиной от 15 до 70 мм.

Пенополистирольные шарики могут использоваться в качестве утеплителя в деревянном полу по лагам

Что такое пенополистирол

Пенополистирол является вспененным полимерным веществом. Производится вспениванием массы при помощи добавления в неё низкокипящей жидкости. Вследствие чего, образуются гранулы с водонепроницаемой оболочкой.

Затем, на них воздействуют горячим паром, что приводит к их увеличению до 30 раз. Гранулы, соединяясь между собой, образуют пенополистирольные плиты, имеющие высокую плотность. Это изделие уникально, так как, несмотря на свою лёгкость и воздушность, способно противостоять давлению и сжатию.

Немецким учёным удалось получить данный материал в 20 века, в результате синтеза стирола — химического вещества, которое было выделено при нагреве смолы Стиракс.

Достоинства и недостатки матовых тёплых полов

Для изготовления подобных изделий используется современный теплоизоляционный материал. Активное внедрение современных технологий привело к тому, что матовый тёплый пол:

обладает превосходными эксплуатационными характеристиками;
может использоваться для устройства полусухой и мокрой стяжки;
сохраняет геометрию и размеры на протяжении всего периода эксплуатации;
легко монтируется при наличии замковой системы;
упрощает укладку труб за счёт наличия специальной разметки;
не гниёт;
не боится воздействия воды;
безопасен для человека;
способен выдержать значительные температурные колебания;
имеет длительный срок службы.

ФОТО: satra.ruПлиты обладают достаточной влагостойкостью

Из недостатков стоит отметить горючесть пенополистирола. При этом, в процессе горения выделяется токсичный дым. Чтобы снизить негативное влияние на человека, производители вводят в состав материала антипирены. У таких изделий в конце маркировки присутствует буква «С».

ФОТО: vse.kzПри горении выделяются вредные вещества
