Как устроен этот прибор
Не все покупатели точно знают о том, что такое конвектор, и из каких деталей состоит стандартный прибор такого типа. Принцип его работы достаточно прост, поскольку это отопительное устройство функционирует при помощи циркуляции воздуха после подключения к электрической сети. Корпусы современных конвекторов изготавливаются из прочного металла, по внешнему виду электрический прибор практически не отличается от масляного обогревателя, но при этом имеет более плоскую конструкцию. Внутри корпуса находятся детали, в том числе теплонагревательный элемент (ТЭН), представляющий собой проводник в специальной оболочке из керамики и корпуса из стали либо алюминия. Внутри трубки элемента содержится магнезит, в процессе работы ТЭН способен нагреваться до максимально высоких температур и вырабатывать тепло.
Помимо тэна в каждом устройстве такого типа есть контрольный датчик и термостат, а также специальный таймер. Регуляция и контроль температуры во время работы осуществляются именно при помощи датчика, который отвечает за подачу электроэнергии и не допускает перегрева конвектора. Также каждый электрический стандартный конвектор снабжен двумя решетками, одна из которых расположена в нижней части прибора и предназначена для пропускания воздуха, вторая находится в верхней части корпуса и обычно занимает площадь в размере 15-20% от общей поверхности устройства.
Дополнительные функции конвекторов
Современные электрические конвекторы не ограничиваются тем, что просто нагревают воздух. У многих из них есть еще дополнительные возможности, которые делают атмосферу в доме еще комфортнее:
функция «антизамерзания» — конвектор автоматически включается, если температура воздуха в комнате опускается ниже 5 градусов по Цельсию;

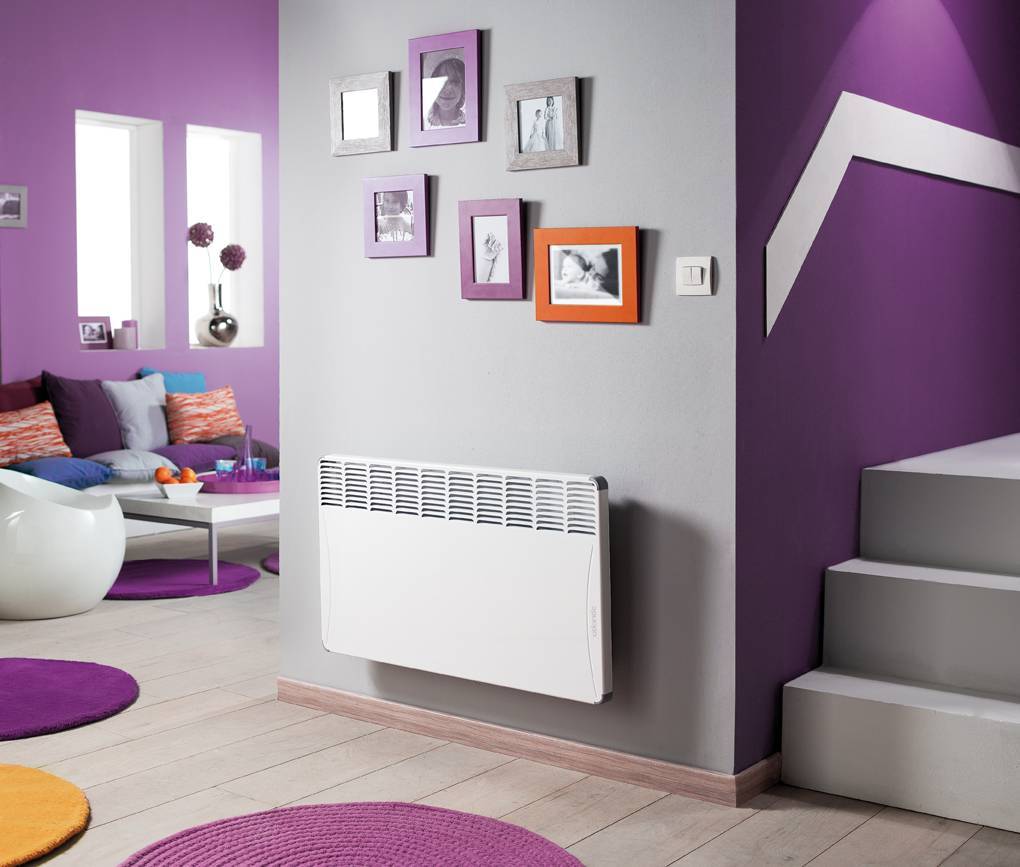

Компактный конвектор бесшумно нагревает воздух в помещении
- различные режимы работы – многие обогреватели работают не только в базовом режиме, но и при настройках «комфорт», «эконом» и пр.;
- ионизация воздуха – очень полезная функция, которая может работать даже при выключенном нагревательном элементе;
- датчик опрокидывания – автоматически отключает конвектор, если он падает. Полезная функция, если в доме есть животные или маленькие дети;
Стеклокерамическая панель нагревает воздух и создает естественную конвекцию
- автоматическое запоминание параметров – при выключении электроника запоминает выставленные настройки и возвращается к ним после включения;
- программируемый нагревательный элемент – с его помощью можно выставить такие тонкие настройки, как почасовое изменение температуры, температура на ночь или на день и даже на определенный день недели;
- универсальный модуль управления – дает возможность одновременно с одного пульта настраивать несколько конвекторов, расположенных в разных комнатах. Отличный вариант для большого дома.
Конструктивные элементы электроконвектора
Принцип работы электрического конвектора
Итак, как работает конвектор? Принцип работы любого вида конвектора, газового или электрического, основан на использовании свойства воздуха при нагревании подниматься, а при охлаждении опускаться. Поскольку в аппарате встроен нагревательный элемент, то при его нагревании, воздух начинает циркулировать, проходя через устройство снизу вверх. Нагретый воздух поднимается под потолок, отдает тепловую энергию комнате, охлаждается и опускается вниз. Таким образом возникает циркуляция воздушных масс в помещении.
При достижении определенной температуры в комнате срабатывает термостат или температурный датчик (зависит от вида управления – механического или электронного), которые отключают калорифер. Через какое-то время, после остывания контактной пластины (в случае с механическим управлением) контакты замыкаются, и нагрев продолжается. При электронном управляющем модуле температурный датчик сработает и включит агрегат, только когда температура воздуха в помещении достигнет показателей ниже тех, что были запрограммированы.
Расчет мощности электрообогревателя
Существует два способа, как рассчитать мощность аппарата.
По площади помещения
Следует учитывать, что расчет мощности агрегата отопления по площади дает приблизительные показатели и требует поправок. Но он отличается простотой и может применяться для быстрого, приблизительного расчета. Итак, исходя из установленных норм, для комнаты, имеющей одну дверь, одно окно и высоту стен 2,5 метра, требуется мощность 0,1 кВт/ч на 1 м2 площади.
Например, если взять для расчета комнату с площадью 10 м2, то требуемая мощность агрегата будет равна 10 * 0,1 = 1 кВт. Но стоит учитывать некоторые факторы. В случае угловой комнаты, коэффициент поправки будет 1,1. На это число следует умножать найденный результат. При условии, что комната имеет хорошую теплоизоляцию, в ней установлены пластиковые окна (энергосберегающие), то результат вычисления следует умножить на 0,8.
По объему
Чтобы рассчитать мощность конвектора отопления по объему, требуется:
- вычислить объем комнаты (ширина*длина*высота);
- найденное число необходимо умножить на 0,04 (именно 0,04 кВт тепла нужно для того, чтобы прогреть 1 м3 помещения);
- применяя коэффициенты, произвести уточнение результата.
Вследствие того, что при расчете используется и высота комнаты, расчет мощности будет более точным. Например, если объем комнаты 30 м3 (площадь 10 м2, высота потолка 3 м), то 30 * 0,04 = 1,2 кВт. Получается, что для данного помещения потребуется нагреватель приблизительно с мощностью чуть выше найденной.
Для более точного результата, мощность следует высчитывать, с применением коэффициента. Если в помещении имеется не одно окно, то на каждое следующее, к результату добавляется 10%. Этот показатель может быть уменьшен, если произведена хорошая теплоизоляция стен (пола в частном доме).
Как дополнительного источника отопления
Если основного отопления при сильных морозах не достаточно, то часто электрический конвектор используют в качестве дополнительного источника тепловой энергии. Расчет, в таком случае производится так:
- при расчете показателя по площади, на каждый квадратный метр требуется 30-50 Вт;
- при расчете по объему, на 1 м3 требуется 0,015-0,02 кВт.
Как выбрать электрический конвектор
Конвектор подбирается под площадь помещения из расчета 80−100 Вт на 1 кв. м. Например, если площадь помещения 10 кв. м., то вам понадобится прибор мощностью 1000 Вт. Если в помещения потолки выше обычных от 2,4 до 3 м, то мощность необходимо увеличить в 1,5−2 раза. Если конвектор будет использоваться как дополнительный источник тепла, тогда коэффициент мощности уменьшается.
Механический термостат не может быстро реагировать на понижение температуры ниже заданного уровня в помещении.
Выпускают еще один тип термостатов — программируемый. Настройка работы этого термостата очень гибка и может выполнять задание почасового уровня поддержания температуры в помещении. Например, в случает отсутствия жильцов задается температура +12С, а перед возвращением — +22С. Таким образом достигается экономия электроэнергии.
ТЭН — элемент электрического конвектора от которого зависит срок службы прибора. ТЭН выполняется из высококачественной стали, выдерживающей температуру развиваемой нитью накаливания, расположенной внутри его.
Качественные ТЭНы прослужат более 15 лет, поэтому производители, оснащающие отопительные приборы качественными ТЭНами, с уверенностью гарантируют длительную службу приборов (срок гарантии от двух лет).
Электрический конвектор должен быть оснащен электрической автоматической защитой от перегрева.
Конвектор должен иметь степень влагозащищенности не менее 21 планируется установка прибора в помещении с высокой влажностью (ванна, санузел) — выбирайте прибор с IP 24 и выше.
Где можно установить прибор
Когда речь заходит о том, какой современный конвектор выбрать, прежде всего стоит определиться с местом его установки. Чаще всего такие устройства устанавливаются под окнами либо на стенах, при этом необходимо учитывать, что все приборы такого плана бывают настенными и напольными. Настенные варианты отличаются большими габаритами, их высота может достигать 40 см, по этой причине они больше всего подходят для просторных помещений. Если требуется поставить устройство в маленькой комнате, лучше всего выбирать напольный вариант, они способны быстро прогревать воздух и делают это более равномерно. Существуют также и встроенные конвекторы, они по праву признаны самыми инновационными и современными, но при этом требуют применения специальной техники монтажа.

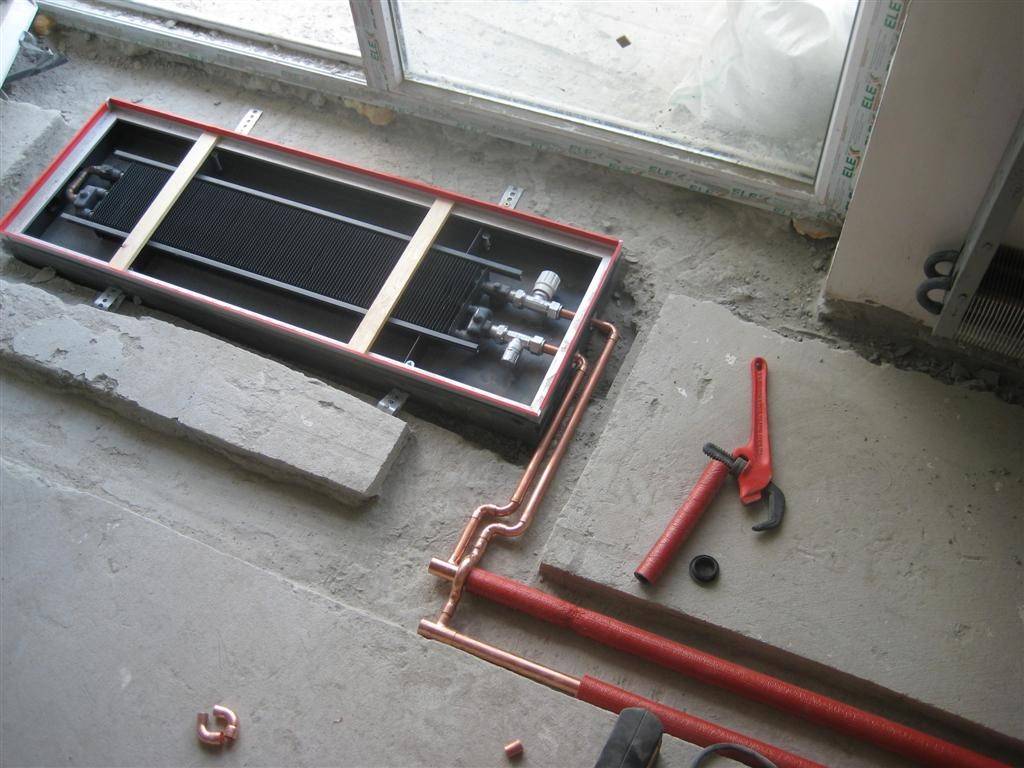

Встроенный электрический конвектор
Конвекторы по принципу нагрева
- Водяной конвектор. Сегодня это альтернатива батареям отопления. Вода нагревается за счет теплоносителя, и, циркулируя по прибору, прогревает воздух между пластинами. Подключить такой конвектор можно как к центральной, так и автономной системе водоснабжения. Отличаются высокой безопасностью и бесшумностью.
- Газовый конвектор. Редко используется в жилых помещениях. Может работать от центральной магистрали или от газового баллона. Самый экономичный вариант, учитывая относительно низкую стоимость газа. Но вместе с тем, не самый безопасный вид конвектора. Установка газового обогревателя требует дополнительного согласования с контролирующими органами.
- Электрический конвектор. Самый простой в установке и использовании прибор. Нагревающий элемент в таком конвекторе максимально защищен и изолирован. Поверхность самого обогревателя не раскаляется. Весь процесс прогрева воздуха идет внутри прибора. Современные модели имеют автоматические терморегуляторы. Оптимальный вариант для дома. Но стоит помнить, что электрический конвектор лучше использовать в небольших помещениях и в качестве дополнительного отопительного прибора.
3 способа монтажа конвекторов
Есть три основных способа установки конвекторов с электронным блоком управления:
1. Если конструкция конвектора не предполагает замену съемного механического термостата, то придется поменять конвекторы целиком на более современные с электронным термостатом. Например, конвектор Electrolux серии Air Gate с электронным блоком управления ECH/AG2-1500T-TUE.
2. Если конструкция конвектора предусматривает использование съемных термостатов, например, как у конвекторов Electrolux, Ballu с технологией Transformer System, то нужно просто поменять механический блок на электронный.

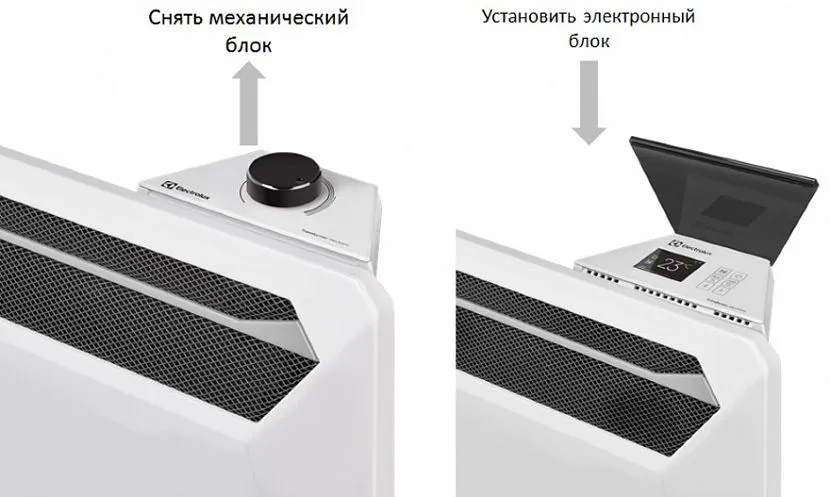

Замена механического блока управления на электронныйИсточник home-comfort.ru
Этот вариант предпочтительнее, если уже есть несколько конвекторов, поддерживающих технологию трансформера, не нужно менять весь конвектор, меняется только блок управления.
3. Установить комнатный электронный программируемый термостат, который не только измеряет температуру в наиболее подходящей точке помещения но и позволяет настраивать расписание работы конвекторов в данном помещении. Комнатный термостат может быть того же производителя, что и производитель конвекторов или это может быть сторонний производитель. В первом случае комнатный термостат уже адаптирован во внутреннюю экосистему производителя: есть техническое решение взаимодействия термостата с конвектором, термостата с контроллером, который управляет группой термостатов.
В управлении температурными режимами конвекторов нет ничего сложногоИсточник home-comfort.ru
В случае стороннего производителя, чаще всего потребуются дополнительные работы и расходы: для передачи управляющего сигнала термостат нужно связать с цепью питания конвектора проводом, а при беспроводном соединении установкой приемника сигнала (исполнительного устройства) непосредственно возле конвектора или на din-рейке. Такие работы лучше делать на этапе электрификации всего помещения или дома.
Для полноценной системы отопления необходимо добавить возможность управления не только на самих устройствах, но и удаленно с помощью мобильного приложения, а так же иметь возможность централизованного управления приборами, как единым устройством.
Как правильно эксплуатировать конвекторный прибор
Эффективность работы конвектора напрямую зависит от его правильной эксплуатации.
Прежде всего, прибор необходимо правильно расположить, чтобы максимально улавливать холодные потоки воздуха, которые он будет нагревать.
Поскольку подача тепла увеличивается или уменьшается в зависимости от данных термостата, нужно обеспечить максимальную точность его работы, а при необходимости использовать выносной термостат.
Срок службы прибора продлевается за счёт продуманного использования его ресурсов — например, при отсутствии необходимости в высокой температуре снижать её до минимума, чтобы нагревательный элемент не изнашивался напрасно. А также необходимо регулярно проводить технический осмотр приборов, чтобы убедиться, все ли узлы системы находятся в безопасном рабочем состоянии.
Устройство и принцип работы конвектора
Конвекторы отопления электрические с терморегулятором настенные всегда оснащены металлическим корпусом, внутри которого расположены нагревательные элементы. Их работа регулируется термостатом, который может быть электронным или механическим.
Теплонагревательный элемент конвектора – это керамическая конструкция, внутри которой находится проводник с большим сопротивлением. Он запаивается в корпус из металла и может иметь следующие формы:
- радиатор с пластинами для отвода тепла;
- с крыльями;
- со вставками для лучшей аэродинамики.
Холодный воздух проходит через нижнее отверстие и нагревается, теплый воздух остывает и опускается вниз
При такой конструкции нагревательного элемента и форме конвектор может работать с температурой от 600 до 1000 градусов по Цельсию. Достоинство при этом состоит в том, что воздух не пересушивается, поэтому не нужно дополнительно приобретать увлажнитель.
Работа конвектора – это банальная физика. Холодный воздух опускается вниз, проходит через нагревательный элемент, становится теплее и легче, поднимается вверх. Когда теплые воздушные массы остывают, то они снова опускаются, и процесс повторяется.
В конвекторе предусмотрено два отверстия, через которые проходит холодный и горячий воздух
Разница температур
Если вы плохо воспринимаете ощущение температуры воздуха, то этот минус будет для вас не самым критичным. Но если вы ощущаете изменения температуры буквально на градус, то схема с конвекторными обогревателями вам не понравится – между верхней и нижней частью помещения будет наблюдаться большая разница температур, что является явным минусом. Ощущение от разницы самое простое – у людей мерзнут ноги.
Мы советуем приобретать конвекторные обогреватели, выпускные отверстия у которых располагаются на передней стенке, а не в верхнем торце – они обеспечивают более равномерный обогрев.
Низкая скорость нагрева
Электроконвекторы с вентилятором прогревают помещение намного быстрее.
Ощутимый минус, но он будет заметен только в периоды запуска и при изменении температуры на регуляторах – конвекторные обогреватели обеспечивают медленный прогрев. Но с этим минусом можно бороться – для этого достаточно приобрести конвекторы со встроенными вентиляторами принудительной конвекции. Вентиляторы являются отключаемыми, поэтому дискомфорта в ночное время ощущаться не будет.
Низкая эффективность при высоких потолках
Не самый яркий минус, так как в большинстве домов высота потолков составляет до трех метров, и реже – 3 метра. При более высоких потолках конвекторы теряют свою эффективность – слишком высока разница температур между верхом и низом, наблюдается затрудненная конвекция. В таких помещениях лучше всего использовать инфракрасные приборы повышенной мощности. Что касается конвекторов, то их покупка будет пустой тратой денег.
Конвекторы пылят
Модели с встроенным фильтром пылят меньше, но и их нужно периодически чистить.
Если вы устанавливаете в своем доме конвекторные обогреватели, будьте готовы к перемещающейся по помещениям пыли. Для здоровых людей это не критично, но от пыли лучше избавляться. Что касается аллергиков и маленьких детей, то для них пыльная атмосфера вредна. Если вы решились на обогрев конвекторами, не пренебрегайте регулярной влажной уборкой и удалением пыли из оборудования
Также можно обратить внимание на модели со встроенными пылевыми фильтрами
Прочие минусы
В заключение рассмотрим еще несколько небольших минусов:
- При работе конвекторных обогревателей образуются слабые сквозняки – их замечают некоторые чувствительные люди;
- Конвекторы могут потрескивать – это эффект теплового расширения материалов, но он заметен не во всех приборах;
- Возможно появление неприятного запаха – чаще всего он заметен при первом включении. Если запах слышен постоянно, проблема кроется в дешевизне материалов, из которых собрана техника – не экономьте на отоплении.
Требования к безопасности при использовании конвектора
Конвектор – это электрический прибор, а это значит, что его использование подразумевает соблюдение определенной техники безопасности. Существует ряд рекомендаций, которых стоит придерживаться, если у вас в доме есть конвектор:
нельзя монтировать или ставить обогреватель непосредственно возле розетки, минимально допустимое расстояние составляет – 0,8 м. Это делается для того, чтобы избежать вероятности короткого замыкания;
Стильный электрический конвектор от фирмы Noirot
- конвектор запрещается накрывать. Не рекомендуется сушить белье, накидывая его на прибор, это может привести не только к выходу из строя нагревательного элемента, но и к возникновения пожара;
- если планируется установка агрегата в комнате с повышенным уровнем влажности, то он должен иметь соответствующую защиту. О том, что конвектор защищен от влаги, свидетельствует маркировка «IP 24»;
- соблюдение этих простых правил не только обеспечит продолжительную и бесперебойную работу техники, но и вашу безопасность. Ведь большинство пожаров случается именно из-за нарушения правил техники безопасности по пользованию электроприборами.
Конвектор станет отличным решением для тех, кто заботится о качестве отопления и внешнем виде агрегата
Типы ТЭНов
Для осуществления обогрева любому прибору нужен нагревательный элемент, с помощью которого производится отдача теплого воздуха в помещение.
В конвекторах этот элемент называется ТЭНом и может быть разной конфигурации, среди которой можно выделить:
- ТЭН игольчатой конструкции представляет собой нить нагрева с покрытием лаком изолирующего характера. Обогреватели такого устройства не защищены от попадания жидкости, поэтому не подходят для обогрева помещений с повышенной степенью влаги.
- ТЭН трубчатой конфигурации имеет трубку с наполнителем из теплопроводного материала. Для увеличения конвекции ТЭН имеет боковые рёбра, которые рассчитаны на дополнительное тепло распределение. Такие обогреватели снабжаются защитой от перегрева и наклона, что дает возможность использовать их в детской комнате. С другой стороны такие модели долго греются и при работе могут издавать посторонние шумы.
- ТЭН монолитной конструкции является самым экономным в плане использованной энергии. Корпус прибора бесшовный и работает беззвучно. Отличный выбор, если электрическое отопление является основным в помещении. Несмотря на высокую стоимость, такие модели полностью оправдают себя за один отопительный сезон.
Модели с игольчатой конструкцией ТЭНа имеют малую стоимость, но и на длительную работу этих приборов рассчитывать не стоит. А вот трубчатая или монолитная конструкция обогревающего элемента может служить для обогрева достаточно долгое время. Вопрос в цене и количестве приборов для удовлетворения всех нужд.
Разновидности конвекторного отопления
Существуют следующие разновидности конвекторных отопительных систем:
- Газовые. Для обогрева помещения применяются отопительные приборы, работающие на газе. При этом отопление каркасного дома или построек из других материалов можно организовать с использованием баллонного или магистрального топлива.
- Электрические. Внутри прибора стоят нагреватели, которые нагреваются при подключении агрегата к сети переменного тока.
- Водяные. Это агрегаты с трубами, внутри которых движется подогретый жидкий теплоноситель. Это может быть вода или антифриз. Такие приборы подключаются к централизованным отопительным сетям или устанавливаются в автономной системе частного дома.
У каждого вида конвекторного отопления есть свои особенности, плюсы и минусы. Рассмотрим их подробнее.

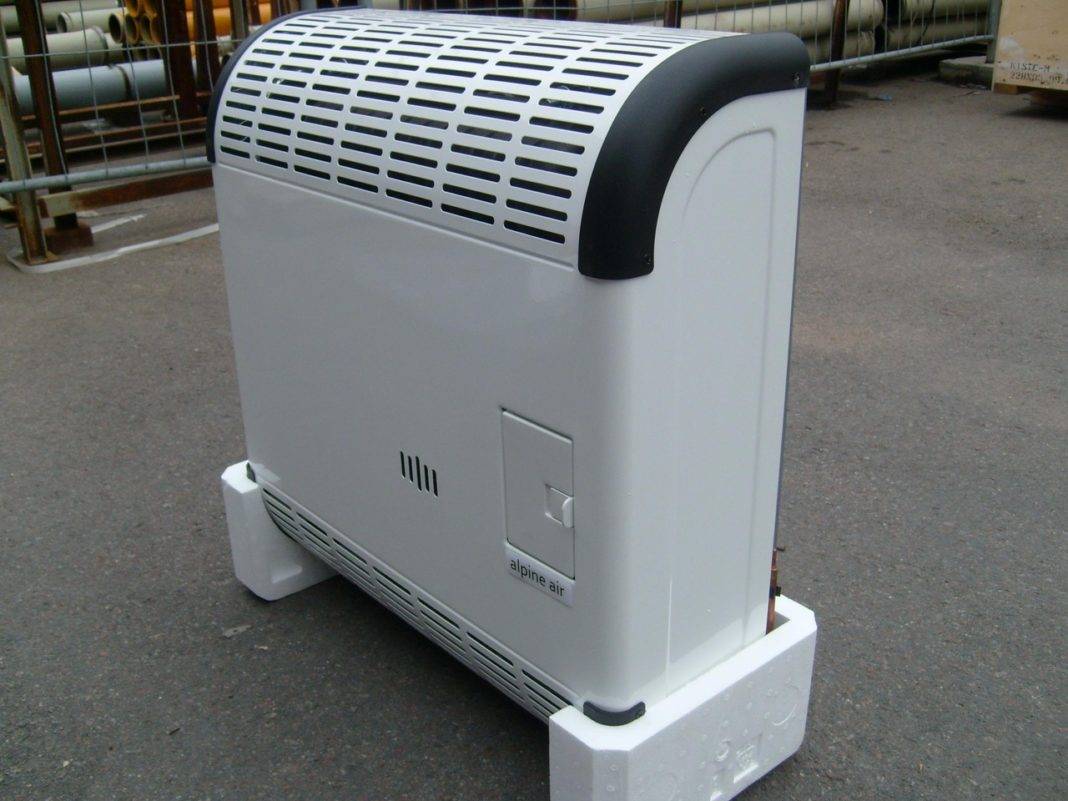

Газовые конвекторы
Эти агрегаты работают с использованием магистрального или сжиженного газа из баллонов или газгольдеров. Для подключения к централизованной газовой магистрали необходимо получить разрешение службы газа. Для применения баллонного газа получать разрешения не нужно.
Принцип работы газового конвектора:
- Внутри прибора есть камера сгорания, в которой стоит газовая горелка. Здесь газовоздушная смесь сгорает с выделением большого количества тепла.
- Эта тепловая энергия способствует нагреванию корпуса прибора. В итоге стенки агрегата отдают тепло воздуху. При нагревании воздуха в работе начинает задействоваться принцип конвекции. Иными словами, теплые и холодные воздушные массы начинают циркулировать в помещении.
Газовые конвекторы не пользуются популярностью, потому что имеют большие размеры, не обеспечивают должного уровня пожарной безопасности, а их подключение достаточно сложное и трудоемкое. Также недостатком является необходимость удаления продуктов горения, которые образуются в результате сгорания топлива.
Водяные конвекторы
Традиционно в жилых частных домах и многоквартирных домах применяются водяные конвекторы. Для работы этих отопительных приборов нужно прокладывать трубопроводы с циркулирующим теплоносителем, подключать к ним радиаторы.
В качестве теплового носителя может использоваться вода или антифриз. Для подогрева теплоносителя в автономных системах устанавливается котел, работающий на твердом топливе, электричестве или газе. Выбор разновидности топлива делают с учетом имеющихся в регионе ресурсов.
В приборы, подключенные к отопительному контуру, попадает нагретый теплоноситель. Тепло от него передается стальным поверхностям конвектора. Воздух, соприкасающийся с нагретым радиатором, тоже подогревается, начинает циркулировать в помещении.
Чтобы было удобней регулировать температуру в комнате, на каждом отопительном приборе устанавливаются регулировочные клапаны и термостаты. В автономных системах можно регулировать температуру теплоносителя. На водяных конвекторах иногда устанавливают краны Маевского для спуска воздуха.
Электрические конвекторы
Конвекторное электрическое отопление отличается простотой монтажа и удобством использования. Для организации такого отопления нужно приобрести электрический конвектор, подключить его к электросети. Прибор можно навешивать на стену с помощью кронштейнов или устанавливать на полу.
Плюсы электрических конвекторов:
- Установка и подключение прибора проводится в считанные минуты. Все можно сделать самостоятельно.
- Внутри агрегата нет жидкого теплоносителя, поэтому коррозия, замерзание или течь не угрожают.
- Большинство электрических конвекторов – мобильные устройства, поэтому их можно устанавливать в любом месте и при необходимости переносить в другое помещение.
- Благодаря механическому или электронному управлению в помещении можно поддерживать необходимую температуру.
- Приборы со встроенным термостатом автоматически отключаются при достижении нужной температуры воздуха в помещении и снова включаются при снижении температуры ниже установленного порога.
Минусы электрических конвекторов в высокой стоимости энергоносителя, поэтому электрическое отопление даже маленького домика выльется в большую сумму.
Как устроен электрический конвектор?
Конвектор — это электронагревательный прибор. Представляет собой металлический корпус, внутри которого встроены нагревательные элементы управляемые термостатом.
Сам ТЭН ( теплонагревательный элемент) состоит из проводника высокого сопротивления, помещенного в керамическую оболочку и герметически запаянного в стальной или алюминиевый корпус, имеющего форму радиатора.
Такая конструкция во много раз увеличивает площадь взаимодействия с воздухом. Температура рабочей поверхности ТЭНа во включенном состоянии, колеблется от 60 до 100 С. Конвектор не пересушивает воздух и не сжигает кислород.
