Выбираем декоративный экран для батарей

Принципы работы радиаторов отопления

Радиатор отопления, нагреваясь от проходящего через него теплоносителя, отдает тепло в комнату двумя способами. Первый – это естественная конвекция нагретого воздуха. Второй — тепловое инфракрасное излучение, которое исходит от поверхностей нагревательного прибора.

Схема отдачи тепла конвекционными потоками и прямым инфракрасным излучением

Так, всем знакомые чугунные радиаторы МС-140 обогревают комнату конвекционными потоками при невысоких температурах теплоносителя, то есть, когда на улице пока еще стоят несильные холода. Когда же систему выводят на максимальную температуру отопления в 70 градусов и выше, то поступление в помещение тепла идет в большей степени за счет прямого теплового излучения от поверхностей батарей.

Алюминиевые батареи (или биметаллические батареи с алюминиевыми внешним теплообменниками), которые в последние годы все чаще устанавливаются в жилых помещениях, функционируют по тому же принципу. Однако, они способны в какой-то мере «подстраиваться» к создавшимся условиям и влиянию внешних факторов. Например, если существуют препятствия для конвекционного поступления тепла в помещение (это могут быть плотные шторы или неправильно сконструированные декоративные экраны), то тепловые потоки внутри приборов перемещаются к внешним стенкам секций, которые имеют более широкую плоскость. В этом случае батарея начинает обогревать помещение прямым излучением.

Чтобы теплоотдача от системы отопления была максимальной, необходимо обеспечить возможность подачи тепла в помещение обоими способами. Для этого производятся специальные декоративные решетки, закрывающие только вертикальные поверхности батареи, то есть в таких конструкциях отсутствуют верхняя и нижняя горизонтальные панели. Это позволяет нагретому воздуху свободно циркулировать, обогревая весь объем помещения. А условия для инфракрасной лучевой передачи могут быть соблюдены в том случае, есть перфорация на фасадной стороне экрана или решетки будут составлять не менее 50% от общей площади панели. Сверху же и снизу радиатор должен быть полностью открыт.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

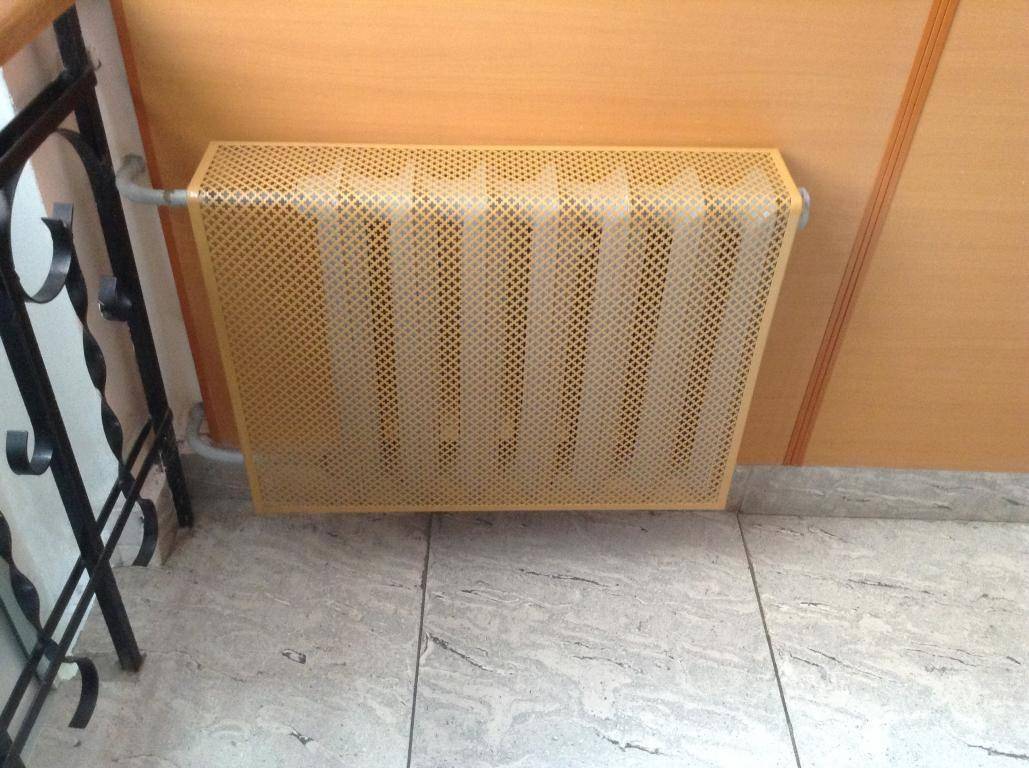

Металлический экран навесного типа

Подобная конструкция представляет собой элемент Г-образной формы. Большая плоскость закрывает батарею, а маленькая выступает в роли крышки. Такой экран не требует монтажа, а просто навешивается сверху на радиатор с помощью специальных крючков.

Преимущества подвесной конструкции состоят в следующем:

• легко снять и установить;
• ценовая доступность;
• хорошая теплопроводность;
• продолжительный срок службы;
• практически не мешает теплопередаче.

Однако навесной экран оставляет открытыми торцевые части радиатора, а кроме того не может похвастаться высокими декоративными показателями.

Декоративная деревянная решетка своими руками

Для того чтобы изготовить предложенные варианты не нужно иметь супер навыков работы с древесиной. Достаточно уметь пользоваться ножовкой, молотком с гвоздями и/или стиплером. Нужны будут планки или бруски. Их длина зависит от размеров экрана и его типа. Ширина от 5-6 см, толщина не менее 1 см.  Еще понадобиться может мелкая наждачная бумага, а также морилка или краска по дереву, лак и т.д. Это для рамы.

При изготовлении деревянной решетки первым делом нужно сделать рамку

А что на раму крепить — дело ваше. Вот всего лишь несколько идей:

• купить готовую ротанговую сетку;
• сделать плетенку из окантовочной ленты, которая продается в мебельных магазинах;
• прикрепить к раме отшлифованные планки.

Технология может отличаться в зависимости от того, какой тип решетки вам нужен. Сначала рассмотрим, как сделать раму-решетку на радиатор отопления. Она устанавливается в том случае, когда батарея находится в нише.

Первым делом продумываете метод крепления. От него зависит размеры вашей рамки. Если можно набить в нише планки (хотя бы по бокам), можно будет фиксировать рамку двухсоставными мебельными магнитами. Одну часть прикрепить к планкам, другую к решетке. Тогда размеры вашего изделия должны быть чуть меньше габаритов ниши.

Если  внутри прибить планки не получится, нужно будет делать это снаружи. В этом случае размеры должны быть такими, чтобы в готовом виде все «технические» части были закрыты.

Определившись с размерами, можно нарезать планки. Тут снова-таки не ошибитесь: длина зависит от того, каким способом будете соединять их: под углом (как рамы в картинах) или встык.

Вот такая решетка из ротанговой плетенки сделана своими руками

Далее собираете раму. Способ любой. Главное, чтобы вы умели это делать. Самый простой вариант — подложить под место соединения кусок планки, и прибить части рамки к нему, собрать на плоские уголки. Для более «продвинутых» можно использовать соединение шип-паз, клеевое и т. д.

Готовую рамку немного нужно подшлифовать, особенно в местах соединения. Потом можно красить, покрыть лаком. В общем, доводить до нужного состояния. Потом уже можно закрепить ротанговую плетенку, как в этом варианте. Лучше и проще для этого использовать  скобы.

В работе с ротангом есть некоторые хитрости. Во-первых, перед тем, как натягивать его на раму, нужно его смочить (часа на два в холодной воде). В сухом виде ротанг будет ломаться, и вы ничего не сможете сделать. Во-вторых, закрепляя, края подворачивайте, и старайтесь попасть скобами в места переплетения. Тогда и натянуто полотно будет ровно, и не «поползет».

Более сложный вариант для самостоятельного изготовления

Второй вариант решетки для радиатора — на приставном коробе. Его каркас  изготавливают или из древесины, или из ДСП. Лицевая панель изготавливается по тому же принципу, что и описанный выше вариант. Собственно, на схеме все понятно: и порядок сборки и основные этапы изготовления. Что вам нужно — самостоятельно определиться с размерами.

Если такой вариант самодельно радиаторной решетки вам не подходит по стилю, можно набить планки вертикально или горизонтально. Вот как это может выглядеть. Принцип тут такой же: собираете раму, на ней закрепляете планки. Идею о том, как задекорировать места соединения можно взять из этого видео. Тут, кстати продемонстрирован еще один из вариантов деревянной решетки на радиатор исполнения, только уровень мастерства приличный.

Если вас не устраивает, что через планки виден сам отопительный прибор, можно сделать вариант крепления под углом (как на жалюзи). В таком случае в боковых планках делают наклонные пазы, в них вставляют отшлифованные и окрашенные горизонтальные дощечки.

Вообще, вариантов того, как сделать декоративную решетку на радиатор отопления своими руками масса. Представлена только малая их часть.

№8. Создание фальш-стены с нишей для радиатора

Если радиатор выступает над поверхностью стены, то замаскировать его всеми описанными выше способами может быть достаточно сложно. В этом случае прибегают к монтажу вокруг радиатора гипсокартонной конструкции, главная цель – создание своеобразной ниши для батареи. В итоге удается достичь отличного эффекта, но от части полезной площади комнаты придется отказаться.

Со всеми работами можно справиться самостоятельно: каркас из металлического профиля сооружается такой же, как и при выравнивании стен гипсокартоном, или возведении перегородки

На каркас монтируются листы гипсокартона, особое внимание уделяется зоне около радиатора. После всего это следует шпаклевание швов, грунтовка и нанесение отделочного материала на стены

Сам же радиатор иногда закрывают гипсокартоном с рядом небольших отверстий для циркуляции воздуха, но это не самый хороший вариант – куда лучше использовать металлическую решетку или, на, крайний случай, пластиковую вентиляционную решетку

Сам же радиатор иногда закрывают гипсокартоном с рядом небольших отверстий для циркуляции воздуха, но это не самый хороший вариант – куда лучше использовать металлическую решетку или, на, крайний случай, пластиковую вентиляционную решетку.

Установка каркаса

Перед тем, как закрыть батарею гипсокартоном, необходимо смонтировать металлический каркас. У вас есть профили, дюбеля и шурупы, которыми будет скреплена будущая конструкция. Вооружитесь ножницами по металлу, перфоратором, шуруповертом и пассатижами. Сначала потребуется нарезать и закрепить несущие элементы, они монтируются на стене следующим образом:

• П-образный профиль любой стороной прижимается к стене.
• Делается маленькая отметина (используйте шуруповерт).
• Под крепежи высверливаются отверстия.
• Дюбеля вставляются в отверстия.
• Профиль прижимается к нужному месту.
• Вкручиваются шурупы.

Отверстия в профиле размечаются с шагом 15-25 сантиметров. Сделайте разметку заранее, иначе испытаете ряд неудобств при монтаже. Теперь закрепите на стене все приготовленные направляющие. На угловых стыках применяйте ножницы по металлу. Следующий этап — формирование глубины короба.

Порядок действий:

• Нарежьте профильные куски нужной длины.
• По краям сгиба сделайте пятисантиметровые надрезы.
• Загните середину вниз.
• Срежьте бока, ориентируясь по швеллерной полке.
• Прикрепите фрагменты к краям вертикальных направляющих под прямым углом (убедитесь, что отрезки сориентированы внутрь комнаты).
• Соедините фрагменты с длинными профилями.

Настало время проверить качество работы. Если конструкция шатается, вы что-то сделали неверно. Например, «пожалели» короткие элементы либо ошиблись при установке крепежа. При установке длинных крепежей лучше усилить каркас короткими отрезками (хватит 4-5 штук), тогда результат вам понравится.

Виды декоративных экранов

По особенностям конструкции экраны можно выделить в такие группы:

• плоский экран, который закрывает только переднюю часть батареи;
• навесной экран без крышки или с крышкой;
• навесной экран — короб, который закрывает радиатор со всех сторон.

Если батарея встроена не в нишу и выступает над стеной, то лучше остановить свой выбор на экранах в виде короба или приобрести навесные экраны, с крышкой или без. Последние, в отличие от короба, выглядят более легко и не загромождают пространство.

Навесные экраны с крышкой или короба также можно использовать как оригинальную тумбу или подставку, особенно в летнее время. В отопительный сезон не стоит заставлять крышку предметами, чтобы не препятствовать подъему теплого воздуха, а также не провоцировать нагревание стоящих предметов, особенно если они из пластика.

В случае, если радиатор уже утоплен в нишу под окном, то подойдет плоская панель, как навесная, так и передвижная, на ножках. Такая легкая конструкция отлично справляется с декоративными функциями и не занимает полезную площадь.

По материалу изготовления экраны бывают:

• металлические;
• деревянные;
• пластиковые;
• стеклянные;
• комбинированные (VLA и металл, ХДФ и стекло, дерево и металл и т.п.)

Заводские варианты или чем лучше закрыть радиаторы отопления в квартире или доме

Современные промышленные декоративные решетки неплохо вписываются в жилой интерьер, одновременно маскируя неприглядные отопительные приборы. Цена большинства экземпляров вполне приемлема, остается сделать нужный выбор.

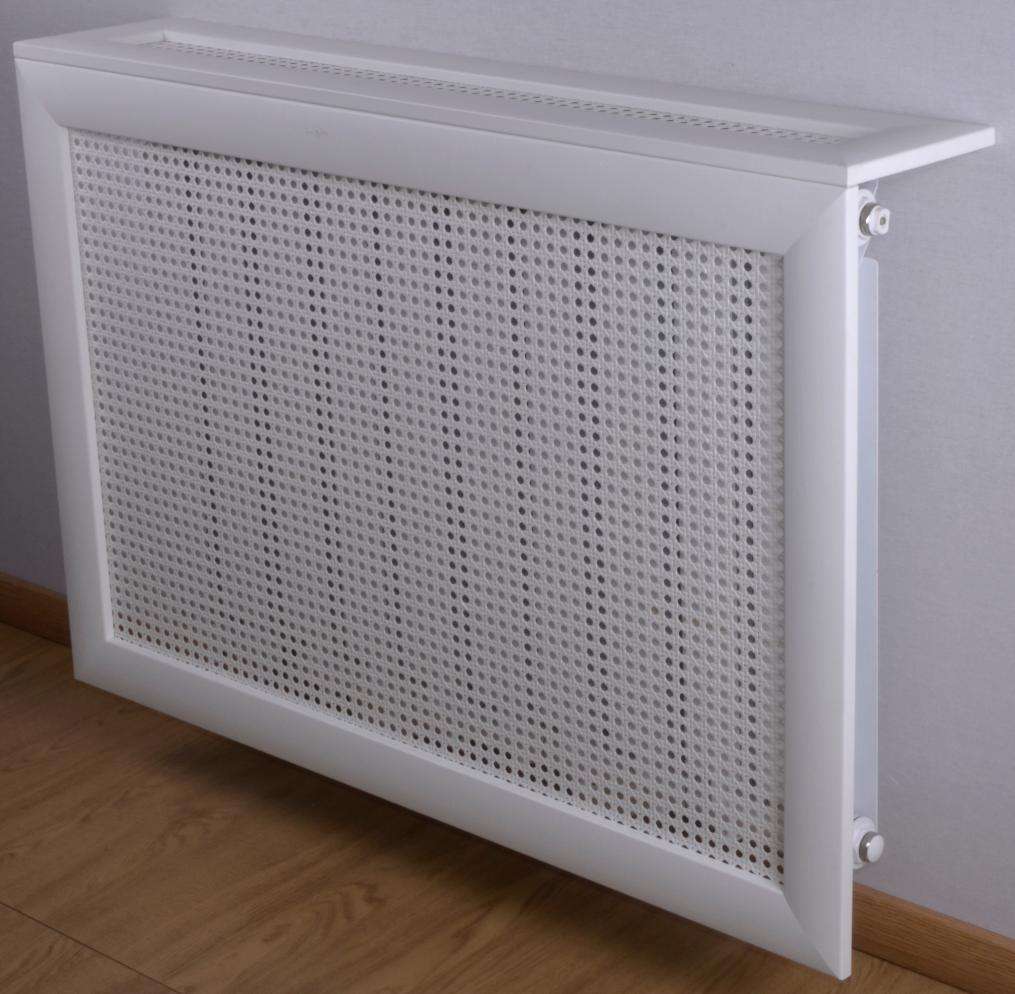

Навесные щитки с верхней крышкой

Чаще всего они изготовлены из металла. Недорогие изделия сделаны из окрашенного железа, подороже – из нержавейки. К преимуществам таких панелей стоит отнести:

1. Легкость монтажа – зная, как закрыть радиатор отопления декоративным экраном, основную работу можно сделать своими руками без помощи специалистов.
2. Отсутствие препятствий теплообмену – почти вся продукция выпускается с отверстиями для улучшения конвекции. Форма отверстий – на любой вкус.
3. Технологичность – навесные панели рассчитаны на одно- или двухстороннюю подводку труб.

Плоские панели

Самая распространенная категория, которая служит для декорирования отопительных приборов, расположенных в нишах. Одновременно такие решетки выполняют декоративную роль в интерьере жилых помещений. В магазинах можно встретить большой ассортимент экранов с различными рисунками, резьбой и ковкой, некоторые из них впору сравнивать с произведениями искусства.

Из дерева

Такие фальшпанели идеально подходят для любого интерьера. Если вы имеете опыт сборки хотя бы небольших беседок для дачи, то проблемы, как спрятать батарею своими руками, для вас не существует. Изделия можно сделать и на заказ, в какой-нибудь столярной мастерской. Деревянные конструкции помогут выдержать элегантную составляющую кантри-стиля или всю строгость классицизма. Раздумывая над темой, чем закрыть радиаторы отопления в собственной квартире, стоит помнить о стоимости ручной индивидуальной работы – она в разы превышает ширпотребовские экземпляры.

И еще, не исключается деформация дерева при температурных перепадах и колебаниях влажности. Избежать таких последствий можно только приобретая изделие из высококачественной древесины.

Из металла

Подобные ограждения привлекают, прежде всего, своей ценовой доступностью. Дизайнерская составляющая подобных изделий довольно примитивна, именно поэтому у них низкая цена. Однако несмотря на это свою функцию они выполняют в полной мере.

Панель изготавливается из тонкого листа металла, который окрашивается в любой цвет. Более дорогие экземпляры делают из нержавейки, их внешний вид эстетичен и элегантен.

Из пластика

Именно принимая во внимание ценовую доступность пластиковых изделий, не стоит рассчитывать на их долговечность. Более того, не все они соответствуют нормам, вследствие чего при нагревании способны выделять букет вредных веществ

Экраны-короба

Можно узнать, как спрятать батарею в комнате по фото похожих интерьеров. Однако даже современные отопительные приборы не всегда соответствуют дизайнерскому замыслу помещения. Тогда приходится их полностью изолировать «с глаз долой». Решетки в виде короба классифицируются по типу материала, из которого они изготовлены.

Экраны из МДФ

Один из распространенных вариантов для декорирования приборов отопления. Мастера, знающие, как аккуратно закрыть радиатор отопления экраном, настаивают именно на этом материале. Конструкция из МДФ не так капризна в уходе как дерево, и легко монтируется своими руками.

Важное достоинство таких изделий – их стоимость на 50-70 процентов меньше, чем деревянных. И это при характеристиках, не уступающих аналогам из натуральной древесины

Панели из стекла

Стеклянный экран весьма эстетично смотрится, легко может дополнить стильный дизайн любого помещения вплоть до корпоративного здания. В зависимости от внешнего вида панели из стекла делятся на:

• Матовые.
• Прозрачные.
• Однотонно окрашенные.
• С нанесением уникальной фотопечати.

Разумеется, стеклянная конструкция хрупкая, поэтому производители выпускают образцы толщиной не менее 6 мм. Для пущей безопасности можно купить каленое стекло, оно сочетает в себе механическую прочность и термоустойчивость. Даже если панель удастся разбить – осколки будут мелкими и с тупыми гранями.

Виды экранов для батарей и их особенности

Современный рынок предлагает обывателям десятки разновидностей экранов, отличающихся не только формой или материалом, из которого изделие изготовлено, но и размерами, а также фирмой-производителем. Начинается выбор экрана c определения оптимального материала для конкретных условий.

Металлический экран-короб смотрится как полноценная тумба и хорошо вписывается в общий интерьер

Деревянные экраны батарей – наиболее распространенный вид. Привлекательными в таких изделиях является и безопасность материала для человека, и добротность, и эффектный внешний вид. Качественные изделия из дорогих пород дерева становятся не просто защитой для радиаторов, а настоящим произведением искусства и украшением интерьера. Короба из дерева будут отличным дополнением для классического или исторического интерьера, а также для мягкого и домашнего стиля кантри.

Если батарея, которую нужно спрятать, изначально не находится в нише, то лучше выбирать экран для радиатора с коробом

Экраны из дерева отлично подходят для целей декорирования, поскольку выглядят они довольно привлекательно

Металлический экран для батареи подходит для современных интерьеров, поскольку отличается лаконичностью и простотой. Кроме того, такие изделия из листовой стали стоят относительно недорого из-за простоты производства, но при этом остаются достаточно надежными. Куда более эффектный вариант – короб из нержавеющей стали, который будет привлекательнее внешне из-за возможности нанесения рисунка перфорацией, но при этом обойдется намного дороже. Ухаживать за металлическими моделями легче, чем за деревянными и стеклянными: достаточно простого мытья под проточной водой.

Правильно установленные экраны преобразят помещение и при этом совсем не помешают распространению в помещение излучения инфракрасного спектра и не уменьшат теплоотдачу и эффективность обогрева

Разнообразные защитные навесы из нержавеющих сталей достаточно практичны и при соблюдении определенных правил выглядят эстетично в интерьере жилой комнаты

Плоские экраны наиболее востребованы, связано это с тем, что их используют для декорирования батарей отопления, встроенных в ниши под окнами

Стеклянные экраны для радиаторов – новое слово в защите батарей. Для их изготовления используется только закаленное стекло. Оптимальная толщина стекла должна составлять не менее 8 мм, а наличие обработанной кромки гарантирует безопасность жителей квартиры. Привлекательность таких моделей состоит в их визуальной легкости и воздушности.

Стеклянные экраны для радиаторов — стильная деталь интерьера

Панели из ротанга считаются самыми экологичными и безопасными для здоровья человека, а широкая цветовая гамма позволяет выбрать идеальный вариант для любого интерьера. Выбирая материал, следует помнить, что искусственный ротанг является предпочтительным вариантом в плане простоты ухода. Чаще всего ротанг используется не автономно, а в качестве наполнения для короба из МДФ. Такой экран выглядит привлекательно и стильно.

Экраны из натуральных материалов больше подходят для классических и винтажных интерьеров. Искусственные же материалы больше характерны для интерьеров с современным дизайном

Еще один способ классификации – это учет формы экрана. По этому признаку выделяют такие виды экранов:

Плоские защитные панели для батарей подходят для расположенных в нише радиаторов. Резьба и рисунок на плоскости экрана позволяют превратить его в стильное и оригинальное украшение интерьера.

Навесной экран для батареи без крышки применяют в том случае, когда есть необходимость задекорировать чугунные батареи, выступающие за подоконник. В отличие от короба, такой экран выглядит значительно легче и не загромождает помещение.

Навесной экран для батареи без крышки обеспечивает максимальное проникновение теплого воздуха в помещение и в тоже время отлично справляется с декоративным назначением

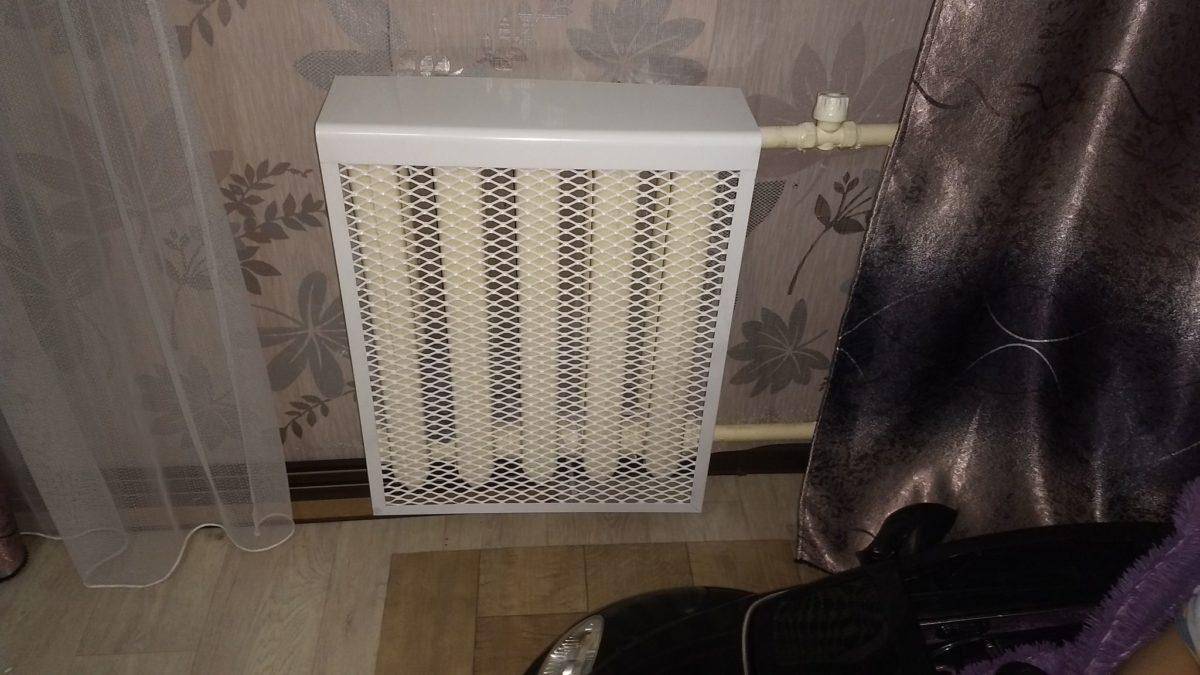

Навесной экран, выполненный из листа металла

Навесные панели с крышкой традиционно изготавливаются из металла и устанавливаются самостоятельно без особых проблем. Такие экраны не мешают прохождению тепла и помогают поддерживать комфортную атмосферу в комнате.

Защитный экран на батарею отопления, структура которого, хаотичная сетка, — необычное и довольно привлекательное решение

Короба позволяют полностью закрыть батарею, а сам короб можно использовать не только в качестве защиты для радиатора, но и как стильную и оригинальную тумбочку.

Короб для радиатора, который благодаря своему яркому цвету станет акцентом для любого интерьера

Ажурный металлический короб для радиатора смотрится роскошно

Виды радиаторных решёток на батарею отопления

Статья по теме:

Какие радиаторы отопления лучше для квартиры. В специальной публикации мы рассмотрим не только разновидности устройств, критерии правильного выбора, но и производителей, модели, полезные советы.

Вне зависимости от того, делаете ли вы экран для батареи своими руками или устанавливаете купленный в магазине, монтаж этого аксессуара происходит по одной и той же схеме, которая зависит от типа крепления: напольный, настенный, навесной.

Рассмотрим все эти три варианта. Напольные экраны для радиатора: чаще всего это обычный короб на ножках, который надевается сверху на батарею. Такая конструкция, с одной стороны, хорошо защищает прибор, с другой – обладает низкой теплоотдачей. Особенно если она выполнена из пластика. Поэтому для такого типа установки лучше всего выбирать металлические или ХДФ панели с перфорацией.

Этот вариант удобен тем, что не требует трудоёмкого настенного монтажа. Его можно легко снять, чтобы помыть или почистить от пыли.

Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”

“Если в квартире прохладно, то нельзя использовать решётки со слишком мелкими и редкими отверстиями. А если наоборот – как раз такие модели вам подойдут. Однако, в этом случае от деревянных и пластиковых вариантов лучше отказаться – первые со временем растрескаются, а вторые при перегреве могут источать неприятный запах”.

Настенные труднее всего устанавливать. Для монтажа таких конструкций лучше пригласить специалиста, ведь вам потребуется нарушить целостность стены.

Однако, как показывает практика, теплоотдача от таких «утопленных» в стену конструкций значительно выше.

Плоские и навесные декоративные экраны для батарей

Навесные вариации радиаторов – самый простой в монтаже тип радиаторных решёток. Такие конструкции просто собираются при помощи четырёх винтов и надеваются на алюминиевый или биметаллический радиатор как чехол.

Основной минус – достаточно близкий контакт батареи и короба, что препятствует правильной циркуляции воздуха. Кроме того, материал экрана контактирует с горячей поверхностью, что не проходит бесследно для дерева и пластика.

Решётка-короб для батареи отопления

Кожух или короб на батарею – выход в том случае, когда нагревательный прибор совсем потерял товарный вид. Декоративные решётки радиатора отопления закрывают батарею со всех сторон.

Особенность конструкции заключается в том, что с помощью таких коробов можно закрывать поворотные или выступающие из-под подоконника радиаторы.

Важно! При монтаже короба необходимо предусмотреть варианты доступа к вентилям и сливным конструкциям. Обычно для этих целей в экранах предусматривают съёмный торец.

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут

В качестве основных материалов для сооружения экранов-кожухов можно использовать ХДФ, МДФ, дерево, а также металл, стеклянные и пластиковые конструкции для этих целей не подойдут.
