Подпитка системы отопления: основные функции технического узла

Советы по установке и комплектации

Нормальная работа автомата для подпитки системы отопления во многом зависит от установленных элементов и его месторасположения на схеме. Необходимо еще раз повторить, что монтаж узла следует выполнять только на обратную трубу отопления. В противном случае возможны ложные срабатывания системы, что является некорректным.

Байпас

Варианты установки подпитки отопления

В автоматической подпитке любой системы отопления возможны поломки отдельных компонентов. Возникает вероятность уменьшения теплоносителя или невозможности его дополнения в трубопровод другим способом. Поэтому узел следует устанавливать на байпас.

При такой схеме подпитки во время ее поломки или необходимости проведения профилактических работ можно в ручном режиме дополнить систему отопления

Однако делать это нужно очень осторожно, так как велика вероятность превышения критического объема воды в трубах и радиаторах, что приведет к резкому возрастанию давления

Порядок действий:

1. Перекрываем запорные краны на магистрали клапана подпитки отопительной системы.
2. Открываем запорную арматуру на байпасе, обеспечивая приток воды.
3. Отслеживаем значение на манометре, который расположен не на магистрали подпитки закрытой системы, а после нее непосредственно перед насосом или котлом.
4. Как только значение давления достигнет нужного уровня (от 1,5 до 3 атм.) – перекрываем краны на байпасе.

Фильтрация

Фильтрационная система очистки воды

Так как в вышерассмотренных схемах предусматривается добавление водопроводной воды – нужно предусмотреть монтаж фильтрующей системы. По умолчанию практически все редукторы для подпитки системы отопления комплектуются сетчатыми элементами. Однако они рассчитаны только для задержания сторонних примесей большой фракции. Лучше всего установить полноценную систему предварительной очистки теплоносителя.

В этом случае можно приобрести бытовой комплект для очистки питьевой воды, так как он выполняет требуемые функции. При этом работа узла автоматической подпитки для системы отопления будет намного эффективнее:

• Уменьшится вероятность появления известкового налета на трубах и радиаторах;
• Снизится процентное содержание воздуха в жидкости, что благоприятно скажется на отсутствии коррозийных процессов;
• Возрастет периодичность обязательной промывки системы отопления.

В видеоматериале можно ознакомиться с интересной схемой подпитки отопления при наличии бойлера косвенного нагрева:

Как заливать воду снизу?

Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной — полутора атмосферы бывает достаточно.

Впускной узел системы отопления (вер.1)

Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.

Узел впускного клапана

Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.

Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.

Стратегия № 1 (быстрая)

Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.

Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.

Стратегия №2 (долгая)

У нас нет такого количества широких емкостей, чтобы поставить их под каждым клапаном. Тогда мы не откручиваем клапаны. Заливаем воду до тех пор, пока давление по нашему манометру не поднимется до максимума (обычно это 1.5 атмосферы). После этого мы идем к первому клапану с кружкой и отверткой и спускаем весь воздух. Давление опустится. Мы идем вниз и опять поддаем давление до максимума. И так повторяем, пока из нашего клапана не польется вода. После этого идем к следующему клапану и все повторяем. С такой стратегией можно залить воду за 2 часа. Но не пролить при этом ни капли! И работать, кстати, одному.

Хорошей идеей будет поставить к водопроводному крану жену и сказать, чтобы поддерживала давление. То есть, чтобы стрелка была «вот здесь». Моя жена с этим делом отлично справляется. Ей даже нравится, кажется.

Стратегия №3 (промежуточная)

Лично в моей системе отопления присутствует накопительный котел. В нем довольно много воды. Литров 60. И панельные радиаторы. В них помещается очень мало воды. И трубы у меня тонкие. То есть, основная вода у меня в котле. На выходе котла у меня стоит циркуляционный насос. На насосе находится клапан для спуска воздуха. Я откручиваю этот клапан и заливаю весь котел. Как только из мотора (из его клапана) потекла вода, я начинаю действовать по стратегии №2. И заливаю свою систему где-то за час-полтора.

Основные типы тепловых пунктов

Узлы подключения системы к источнику тепловой энергии бывают двух типов:

1. Одноконтурные;
2. Двухконтурные.

Одноконтурный тепловой пункт – это наиболее распространенный тип подключения потребителя к источнику тепловой энергии. В этом случае для системы отопления дома используется непосредственное соединение с магистралью горячего водоснабжения.

Одноконтурный тепловой пункт имеет одну характерную деталь – его схема предусматривает трубопровод, соединяющий прямую и обратную магистрали, который называется элеватор.

Двухконтурный тепловой пункт

В этом случае теплоносители двух контуров системы не смешиваются. Для передачи тепла от одного контура другому используется теплообменник, обычно пластинчатый.

Схема двухконтурного теплового пункта приведена ниже.

Пластинчатый теплообменник – это устройство, состоящее из ряда полых пластин, по одним из которых прокачивается нагревающая жидкость, а по другим – нагреваемая. У них очень высокий коэффициент полезного действия, они надежны и неприхотливы. Количество отбираемого тепла регулируется изменением числа взаимодействующих друг с другом пластин, поэтому забор охлажденной воды из обратной магистрали не требуется.

Управление подпиткой

В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

Как правильно монтируется линия подпитки

Автоматический клапан подпитки “ALIMAT ” ALMD Watts

Для правильной работы подпитывающей системы при ее проектировании и монтаже необходимо соблюсти следующие правила:

1. Пополнение системы осуществляется в точке, где самое низкое давление – перед входом сетевых насосов;
2. Для управления процессом, между контуром отопления и питающей линией обязательно врезается кран, задвижка или управляемый клапан;
3. Если сетевой насос создает большее чем подпитка давление, то узел обязательно включает в себя повысительный насос;
4. Для исключения случайного ухода воды в питающую линию обязательно монтируется обратный клапан;
5. Для контроля давления подпитки устанавливаются манометры.

Для чего устраивают подпитку в системе теплоснабжения

Даже в самых совершенных системах теплоснабжения с качественной обвязкой котла и теплосети полностью избежать утечек воды из системы невозможно.

Поэтому устанавливается узел подпитки, а собственнику котла, нужно знать в каком случае для подпитки водогрейных котлов допускается использовать обычную водопроводную воду.

Главными причинами уменьшения объема воды во внутреннем контуре котла можно назвать:

1. Технологический сброс теплоносителя в процессе нагрева котла из холодного состояния, вызванного температурным расширением воды и необходимостью снижения давления.
2. Работа кранов Маевского.
3. Выполнение аварийно-восстановительных или профилактических ремонтов.
4. Аварийные утечки из котла, при разрыве или коррозионном повреждении внутренних поверхностей нагрева.
5. Протечка предохранительного клапана, при аварийном сбросе воды.
6. Нарушение графика технического обслуживания котла.
7. Плохое качество воды и накипеобразование в трубах.
8. Плохое качество монтажа контура отопления.

Подпитка котлов сырой водой выполняется с помощью специального узла, который обычно идет в комплекте с котлом. В случае ее отсутствия, производитель должен предоставить информацию покупателю о необходимой схеме обвязки, расчете минимальной производительности оборудования и необходимую спецификацию оборудования.

Нормальной считается утечка в закрытой системе 0.75% от фактического объема воды в сети, приборах отопления и контуре котла, а в открытых системах к этой величине добавляется 1.2 расчетного часового объема на нужды ГВС. Для мощного водогрейного и парового котла подпиточная вода должна проходит предварительную химическую обработку.

Зачем нужен обратный клапан?

В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные. Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.

Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.

По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.

Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном

Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам теплоноситель

Поэтому крайне важно грамотно подобрать изделие

Как работает кран подпитки

Клапан монтируется, с тем, чтобы обеспечить поддержку рабочего давления во внутреннем контуре теплосети, добавляя воду из горводопровода. Нормативное давление для теплосети зависит от этажности дома и внутренних потерь напора в сети, обычно, достаточно давления от 2 до 2.5 атм.

В качестве автоматического подпилочного устройства применяют редукционный клапан. В то же время, если давление воды падает, прекращается давление на клапан, пружина действует на шток, продвигая его ниже, и таким образом приоткрывает отверстие в седле. Через него вода из горводопровода или бака поступает в сеть. При заполнении системы давление будет расти и закроет мембрану и отверстие.

Какой кран выбрать

Кран подпитки на газовый котел устанавливаются практически на все модификации, как отечественных так и зарубежных котлов: кран подпитки котла Аристон, Baxi, Immergas, Ferroli и Vaillant. Обычно пользователь вынужден заменить такой кран при неисправности заводской модели. В этом случае лучше всего установить аналогичный тому, который был поставлен с котлом

При выборе другой модели нужно обратить внимание, на габариты, рабочее давление и расход запитываемой воды

Популярные краны подпитки газовых котлов:

• кран подпитки котла Аристон электромагнитный, цена: 1780 руб.;
• кран подпитки котла Baxi Main, цена: 1590 руб.;
• кран подпитки котла Bosch ZW23-1KE/AE, цена: 1090 руб.;
• кран подпитки котла Daewoo Gasboiler 100-300 ICH, цена: 1820 руб.;
• кран подпитки для котла Vaillant Max, Pro, Plus, цена: 590 руб.;
• кран подпитки Immergas Mini 1.015093, цена: 320 руб.;
• кран подпитки двухконтурного газового котла Ferroli Divatech, Divatop, цена: 800 руб.;
• кран подпитки Protherm Пантера v18, цена: 560 руб.

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений.

Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной.

После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы.

Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения.

Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

источник

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Основные элементы

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

• Сделают воду непригодной для употребления человеком из-за развития бактерий.
• Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
• Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

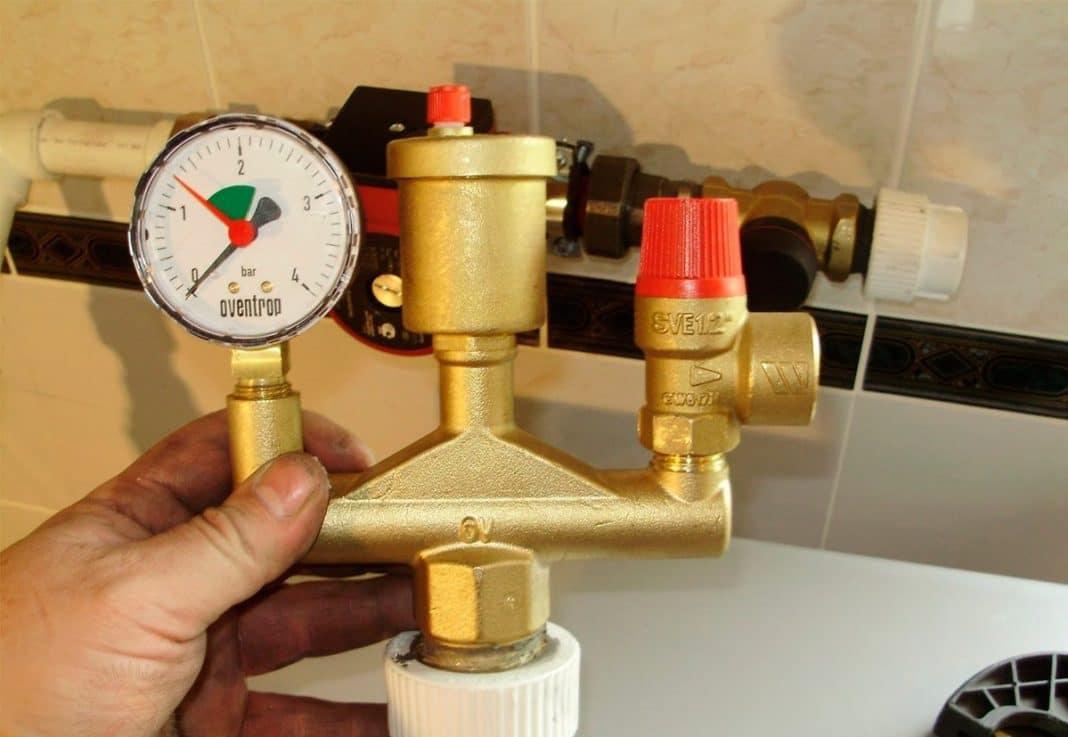

Виды предохранительных клапанов и рекомендации по выбору

Есть несколько типов предохранительных клапанов, которые отличаются не только механизмом работы, но и сферой их применения. Так, для устранения сверхнормативного давления в трубопроводе используются нижеперечисленные типы клапанов, подбор и расчет количества которых необходимо осуществлять с учетом их функциональности:

• Перепускной. Такой клапан сохраняет равномерный проток теплоносителя по всей магистрали. В случае увеличения давления в одном контуре, перепускной механизм перенаправляет излишний объем воды в другой. Основным преимуществом, которым обладает перепускной клапан, является его постоянная работа для поддержания необходимого давления воды, а не активация защитного механизма только в аварийных случаях. Перепускной клапан имеет регулятор со шкалой настройки;
• Сбросной. Один из самых простых по своей конструкции клапанов. Он работает за счет движения пружины и мембраны, и при достижении критической отметки сброс самостоятельно происходит через специальное отверстие. Для контролируемого сброса к отверстию следует зафиксировать патрубок. Оптимально подходит для однотрубной системы с наличием расширительного бака;

• Обратный. Обратные клапаны представляют собой подпружиненные устройства, которые предотвращают изменение направления протока жидкости в системе, направляя ее в сторону расширительного бака. Кроме указанного типа, допускается монтаж и шарового запорного механизма, в котором вместо пружины используется стальной шар. Обратный клапан также устанавливается на узле подпитки, чтобы теплоноситель не попадал в водопроводную сеть;

• Воздушный. Такой тип клапана предназначен для удаления воздушных пробок в системе отопления, которые препятствуют нормальному передвижению воды в контурах. Устанавливаются как в однотрубной, так и в двухтрубной системах;
• Регулировочный. Этот тип клапанов устанавливается непосредственно перед радиаторными батареями. Регулирующий механизм позволяет настраивать необходимую температуру в определенной батарее для поддержания оптимального температурного режима.

Чтобы правильно осуществить расчет и подобрать вид клапана необходимо четко определить те функции, которые он должен выполнять. Схема подключения этих устройств, а также расчет их количества и технических характеристик предусматриваются общим проектом. Подбор типа должен учитывать расчет показателя мощности головного отопительного котла и объем теплообменника, количество теплогенерирующего оборудования и его расположение, а также особенности узла подпитки системы и тип расширительного бака. Стоит отметить, что наиболее универсальным является перепускной клапанный механизм защиты.

Виды предохранительных клапанов

Описанная выше традиционная подрывная конструкция несовершенна. Пружинный механизм, приводимый в действие чрезмерным давлением, не отличается точностью и может сработать с опозданием, когда температура в котловом баке достигла 100 °С и выше, то есть, началось кипение. Конечно, можно пытаться регулировать изделие винтом или менять настройки (есть версии с регулировочным колпачком), но это не всегда дает нужный эффект.

Момент второй: предохранительный клапан для котла защищает его от разрушения, но не от перегрева. Ведь сброс теплоносителя не позволяет охладить отопительный агрегат, если горение в топке продолжается. И последнее: в системах отопления открытого типа подобные устройства вообще бесполезны, поскольку вода в них может закипеть без повышения давления.

Ведущие производители отопительной арматуры предлагают изделия современной разработки, лишенные перечисленных недостатков, — клапаны теплового сброса. Эти защитные элементы реагируют не на увеличение напора воды в системе, а на повышение ее температуры до критического уровня. Есть 3 разновидности таких устройств:

• сбросные с выносным датчиком температуры;
• комбинированное устройство с температурным датчиком и контуром подпитки;
• то же с прямой установкой в трубопровод.

Принцип работы у всех разновидностей один: пружинный механизм с мембраной (или двумя) приводится в действие от сильфона с термочувствительной жидкостью, существенно расширяющейся при нагреве. Таким способом клапаны теплового сброса довольно точно реагируют на достижение критической температуры. Предлагаем рассмотреть каждый из них подробнее.

Элемент с выносным датчиком

Изделие представляет собой тот же пружинный механизм, встроенный в корпус с двумя патрубками для подключения к подающей магистрали и сбросу в канализацию. Шток, открывающий тарелку и дорогу теплоносителю, проводится в движение мехами (2 группы – основная и резервная). При перегреве воды (от 95 до 100 °С) на них нажимает термочувствительная жидкость, идущая из колбы датчика по капиллярной трубке. Конструкция элемента безопасности показана на рисунке:

Температурный клапан включается в обвязку твердотопливного котла тремя способами:

• с охлаждением через водяной контур теплогенератора;
• то же, через специальный аварийный теплообменник;
• сброс теплоносителя с автоматической подпиткой.

Первая схема, изображенная ниже, применяется для двухконтурных отопительных установок, подогревающих воду для ГВС. Когда датчик, вмонтированный под обшивку ТТ-котла, воздействует на механизм, то горячая вода из контура сливается в канализацию, а ее место занимает холодная из водопровода. Какие бы ни были причины аварии, такая проточная система быстро охладит котловую рубашку и предотвратит последствия.

Змеевик ГВС двухконтурного котла может служить как нагревателем, так и охладителем в случае перегрева. Для защиты достаточно подключить тепловой клапан по схеме

Вторая схема предназначена для теплогенераторов со встроенным аварийным теплообменником для охлаждения в случае перегрева. Такие агрегаты выпускают европейские бренды Atmos, Di Dietrich и другие.

Пример подключения сбросного элемента через штатный теплообменник смотрите на видео:

Последняя схема реализуется только вместе с системой автоматической подпитки, поскольку здесь клапан сбрасывает теплоноситель, а не охлаждающую воду.

В каких местах устанавливать ?

Клапан подпитки, равно как остальные технологические составляющие системы, должен устанавливаться лишь в строго отведенном для него месте. Рассмотрим основные требования, которые выдвигаются к установке данного устройства.

Нормы и рекомендации СНиП при монтаже отопительных систем

Ранее мы рассказывали о том каким нормам и рекомендациям СНиП следует придерживатся при монтаже отопительных систем, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

• Все подпитывающие клапаны в обязательном порядке комплектуются манометрами!
• Подпитка системы отопления, точнее, сам клапан, нужно оборудовать в том месте сети, где напор рабочей жидкости минимален. Если же говорить о системах закрытого типа, то в них таким местом является именно вход рядом с насосным оборудованием.
• Во избежание попадания воды из сети в линию подпитки рекомендуется еще и дополнительно установить запорный кран.
• Если устанавливается клапан с контролем механического типа, то обязателен монтаж и арматурной задвижки либо крана. Монтировать их нужно между линией, подающей холодную воду, и самим отопительным контуром.
• В случае если насос циркуляции добьется давления, превышающего давление, созданное клапаном подпитки, необходимо также в обязательном порядке установить повышающий насос.

Для более детального ознакомления с процессом советуем посмотреть тематический видеоматериал.

Видео – Подпитка отопительной системы

Разновидности подпитки: механика и автоматика

Существует два способа управления подпитывающим устройством:

• механический;
• автоматический.

Способ управления №1 целесообразен там, где используются маленькие отопительные системы. В подобного рода магистралях все перепады давления рабочей жидкости регулируются посредством специальных мембранных баков. При этом намного проще возобновить потери теплоносителя путем ручного открытия крана на трубопроводе, подающем холодную воду. Этот способ предельно прост, но сопряжен с определенными неудобствами: для выполнения таких, казалось бы, простых манипуляций требуется опыт, кроме того, нужны соответствующие технические навыки и познания.

Обратите внимание! Если имеет место использование механического клапана, вам придется самому заниматься контролем внутрисистемного давления в сети замкнутого типа. А если объем рабочей жидкости чересчур увеличится, то это чревато аварийными ситуациями. А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями

Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

А вот подпитка системы отопления посредством автоматики используется в больших магистралях со значительными ответвлениями. Иногда они комплектуются отопительными котлами, которые также становятся элементами их систем. Монтаж подобных клапанов не вызывает никаких трудностей, поскольку с ним вполне можно справиться своими руками. Хотя есть одно «но»: после установки автоматического клапана вся отопительная сеть станет энергозависимой

И на это обязательно следует обращать внимание при выборе того или иного типа подпитывающего узла

Более детально ознакомиться с техническими параметрами клапанов, а также их среднерыночной стоимостью, можно из приведенной ниже таблицы.

Таблица. Сравнительная характеристика популярных подпитывающих клапанов

Наименование	Материал	Тип	Диаметр, см	Предельная температура	Диапазон регулировки	Цена
Honeywell VF04 1/2 E	Латунь	Механика	1,5	70 градусов	До 6 бар	2600 рублей
ІСМА 1/2	Латунь	Механика	1,5	90 градусов	До 4 бар	1350 рублей
Meibes Fuelly 1/2	Латунь	Автоматика	1,5	–	0,43 бар	1710 рублей
Tiemme 1	Латунь + пластмасса	Автоматика	3	–	До 1,5 бар	3680 рублей
Caleffi 1/2	Латунь + пластмасса	Автоматика	1,5	65 градусов	До 4 бар	3520 рублей
Watts Alimat Alomd 1/2	Латунь + пластмасса	Автоматика	1,5	–	До 4 бар	3750 рублей

Это интересно: Теплоаккумулятор для котлов отопления — устройство, виды, правила монтажа

Расчет подпитки

Вычисление требуемого объема добавляемой воды проводится в соответствии с СНиП 41-02-2003 «Тепловые сети».

В закрытых отопительных контурах используется коэффициент 0,075 к общему объему энергоносителя в сетях и присоединенных к ним трубопроводах.

Множитель 0,05 применяется к объему для расчета подпитки участков, которые удалены от котельной на расстояние больше 5 км, в открытых и закрытых системах.

В открытых магистралях берется коэффициент 0,12 к объему среднему расходу жидкости на горячий водопровод и прибавляется фактический объем энергоносителя в трубах с множителем 0,075.
