Зачем нужен бесперебойник для газового котла – советы профессионалов при выборе

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Рейтинг 9 лучших ИБП для газовых котлов

Комплексный подход поможет принять правильное решение в процессе изучения актуальных предложений рынка. Как выбрать ИБП без ошибок станет ясно после ознакомления с официальной инструкцией производителя котла.

Некоторые модели (котлы Вайлант, Bosch Gaz 6000 и др.) рекомендуется подключать к нейтральному проводнику источника питания для стабильного функционирования датчика пламени.

В следующей таблице представлен рейтинг популярных моделей с ценами по состоянию на лето 2021 года.

1. Сибвольт ИБПС-12-300N.
2. Русэлт ИДП-1-1/1-1-220-Д.
3. Heloir/Sigma 1 KSL.
4. Бастион/Теплоком 50+.
5. Оптима 10-28.
6. РЕСАНТА УБП-10007.
7. Powercom INFINITY INF-5008.
8. SVEN RT-10009.
9. Штиль SW1000SL.

ИБП или генератор – что лучше?

В качестве источника резервного питания используют не только ИБП, но и генераторы. Чтобы решить, какому из них отдать предпочтение, необходимо изучить преимущества и недостатки каждого из них.

К плюсам ИБП относятся:

• простота в эксплуатации;
• отсутствие строгих требований к техническому обслуживанию;
• высокая степень безопасности;
• отсутствие необходимости в топливе;
• отсутствие вредных испарений.

Минусы:

• строгие требования к влажности в помещении;
• более высокая стоимость, чем у генераторов;
• невысокая мощность;
• возможность работать только при температуре от 10 °С;
• потребность в смене батареи каждые 2-3 года;
• для полного заряда требуется несколько часов.

К преимуществам генератора относятся:

• быстрый автозапуск;
• низкая цена;
• довольно продолжительное время работы;
• возможность работы при минусовой температуре.

Недостатки:

• специальные требования по установке и эксплуатации;
• потребность в топливе;
• выброс вредных веществ;
• шум во время работы.

Оба источника питания отлично справляются со своими функциями, поэтому решить какой из них выбрать можно, опираясь на финансовые возможности и личные предпочтения.

Сводная таблица

В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.

Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт). 9 лучших ИБП для газовых котлов

1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений
1. ИБПС-12-300N	off-line мощность 300 Вт чистая синусоида автономная работа до 10 ч Идеально для: котла в небольшом доме до 100 кв.м со стабильным напряжением в сети 220 В	11000₽
2. Энергия ИБП Pro 500 12В	линейно-интерактивный мощность 300 Вт чистая синусоида время переключения не более 6 мс Идеально для: котлов без внешних циркуляционных насосов в небольшом доме до 100 кв.м	10800₽
3. Энергия Гарант 1000	линейно-интерактивный мощность 600 Вт КПД 98% автономная работа до 11 ч Идеально для: подключения котлов и насосов в домах 100-200 кв.м	12900₽
2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений
4. Энергия ИБП Pro 1000 12 В	линейно-интерактивный мощность 700 Вт высокая защита от перегрузки время переключения не более 6 мс Идеально для: чувствительных котлов и насосов в домах 100-200 кв.м при нестабильном напряжении	16800₽
5. Энергия ПН-1000	линейно-интерактивный мощность 600 Вт напольный чистая синусоида Идеально для: котлов и насосов в домах 100-200 кв.м при стабильном напряжении	12900₽
6. ELTENA (INELT) Intelligent 500LT2	линейно-интерактивный мощность 300 Вт переключение за 4 мс автономная работа до 12 ч Идеально для: котлов со встроенным насосом в домах до 100 кв.м	10325₽
ИБП для совместной работы с генератором электричества
7. Helior Sigma 1 KSL-12V	on-line мощность 800 Вт входное напряжение 138-300 В автономная работа до 24 ч Идеально для: бесперебойного питания котлов и насосов при нестабильном напряжении	19350₽
8. P-Com Pro 1H	on-line мощность 800 Вт входное напряжение 115-295 В почти мгновенное переключение Идеально для: котлов при сверхнизком напряжении и высоких требованиях к уровню шума	17700₽
9. ELTENA (INELT) Monolith E1000LT-12V	on-line мощность 800 Вт входное напряжение 110-300 В автономная работа до 15 ч Идеально для: дорогих котлов с чувствительной электроникой	21600₽

А теперь получше рассмотрим характеристики моделей, изучим отзывы покупателей и посмотрим видеообзоры.

По расположению блока аккумулятора

Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.

Встроенный

Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.

При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.

Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.

Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго

Внешний

На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.

У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.

Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.

Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).

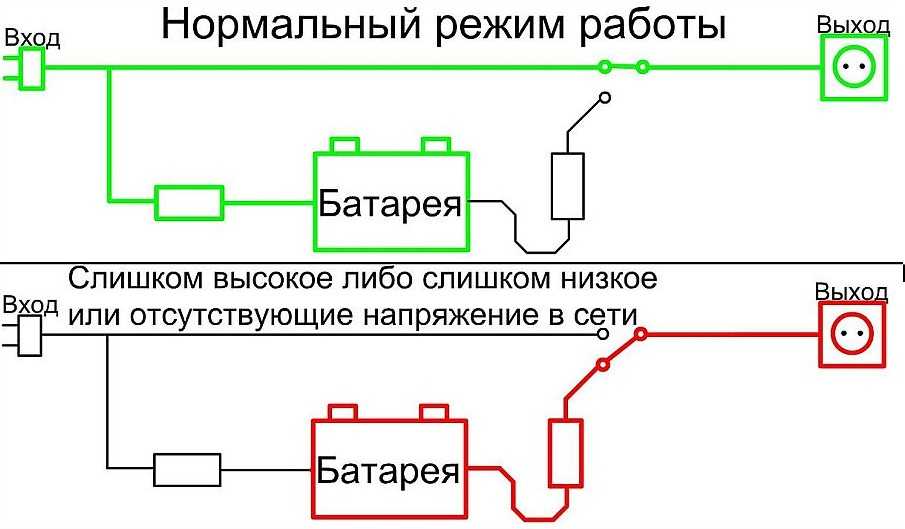

Резервные источники

Резервные ИБП для газового котла обладают следующими достоинствами:

• доступная ценовая категория;
• возможность монтажа на стену и пол;
• компактные размеры.

Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.

Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.

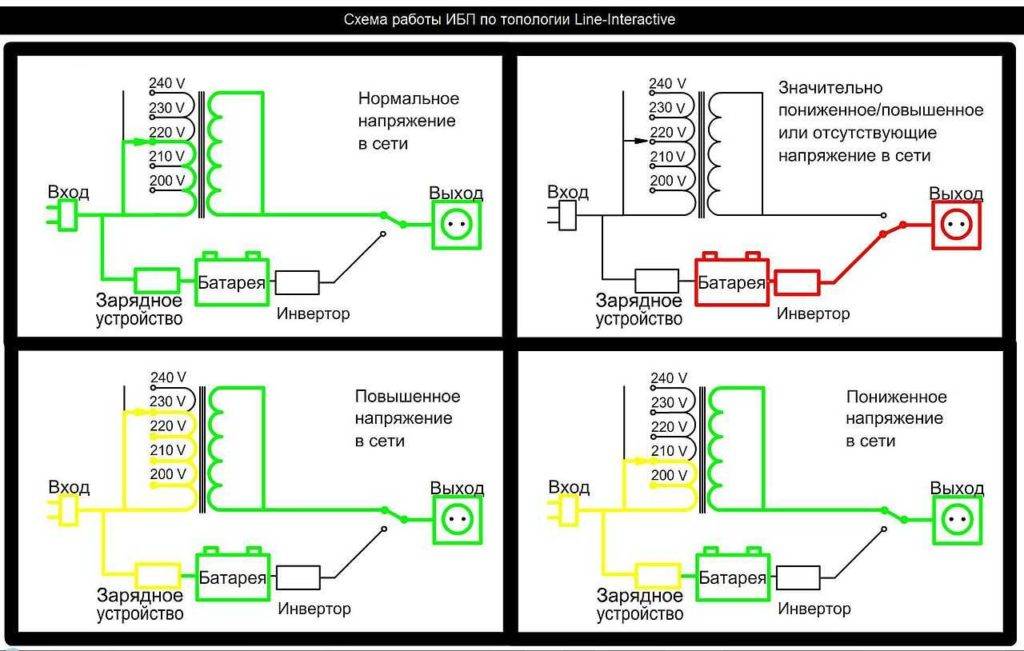

Линейно-интерактивный

Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.

Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.

Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.

Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.

Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.

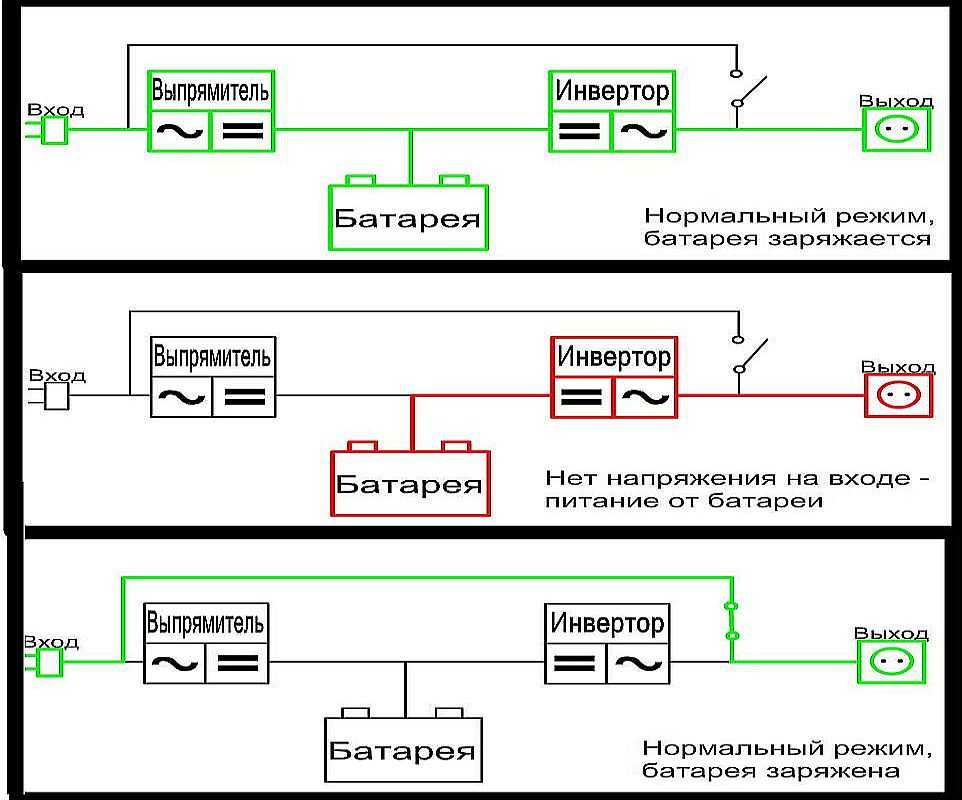

Онлайн-устройство двойного преобразования

Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.

Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.

Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.

При необходимости можно подсоединить дополнительные аккумуляторы.

Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:

• мгновенное переключение в рабочий режим при достижении критической отметки;
• сигнал на выходе корректен и стабилен;
• поддержка необходимых параметров напряжения.

Как выбрать подходящий ИБП

На что стоит обращать внимание при покупке:

Тип АКБ. Для котлов изготавливают такие типы аккумуляторов: AGM, AGM GEL. Некоторые пользователи на форумах заявляют, что можно использовать автомобильный аккумулятор, но это не так. Он быстро выйдет из строя при длительном включении и глубокой разрядке.
Мощность подключения. Для того чтобы вычислить этот параметр, нужно учесть мощность всех подключенных приборов (насоса, автоматики)

Важно понимать, что при запуске насоса значения тока могут подскочить в 2–3 раза — это называется индукционная нагрузка. Поэтому к общему показателю прибавьте еще 20%.
Время действия

Как часто у вас отключают электричество? Время работы ИБП зависит от его мощности и заряда аккумуляторов.

Для газовых приборов «Бакси» (Baxi), «Будерус» (Buderus), «Висман» и других моделей рекомендуется подключать бесперебойный источник типа онлайн.

Устройство подключается своими руками. Монтаж проводится в чистом помещении. Все что необходимо — это соединить плюсовую клемму батареи с плюсовой клеммой бесперебойника. Если аккумуляторов несколько, тогда каждый плюс одного подключается к минусу другого. Оставшиеся клеммы АКБ соединяются с разъемами ИБП.

Как выбрать ИБП?

Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.

Существует три критерия выбора ИБП для газового отопительного оборудования:

• Мощность водогрейного котла;

• Тип АКБ;

• Время работы от источника.

Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.

Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.

Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.

Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.

Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.

При выборе аппарата для бесперебойного питания котла также следует смотреть на:

• Наличие пометки «чистый синус»;

• Параметры тока заряда (от 4 до 20 А);

• Время переключения на аккумулятор (от 0 до 1 секунды).

Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.

Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.

Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

• Мощность;
• Ёмкость аккумуляторной батареи;
• Время допустимой автономной работы;
• Возможность использования внешних батарей;
• Разброс входного напряжения;
• Точность напряжения на выходе;
• Время перехода на резерв;
• Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства.  Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

https://youtube.com/watch?v=-CrXgfcWRpQ

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

• Температура в помещении должна соответствовать величинам, указанным в документации;
• В помещении не должно быть паров едких реагентов и горючих жидкостей;
• Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

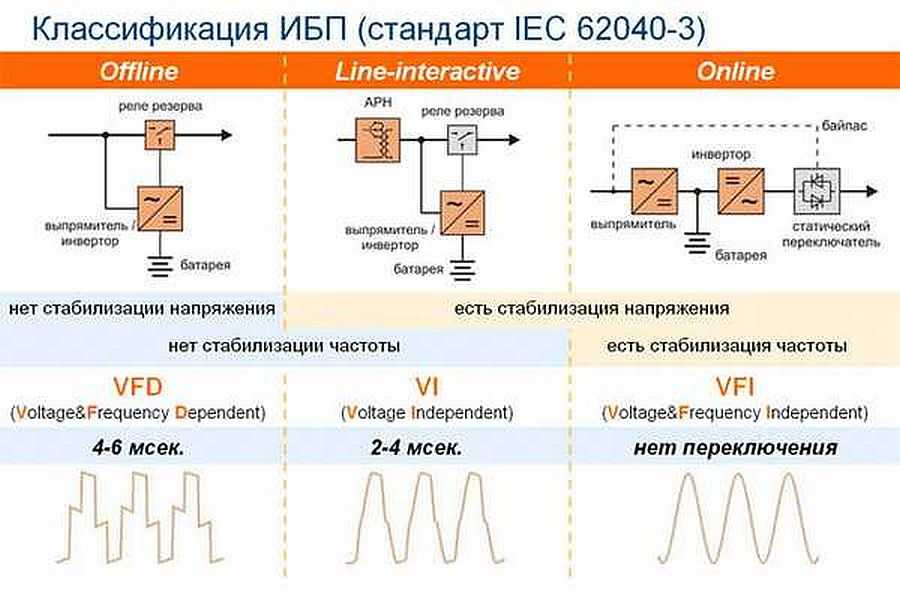

Виды ИБП

Рассмотрим 3 основные группы ИБП

Следует обратить внимание, что основной принцип работы у всех один и тот же. Различаются они ценой, надежностью, работоспособностью и размерами

1. Резервные или offline-типа. Для кратковременных и редких отключений – это наилучший вариант. Бесшумный, невысокая цена и большой КПД при электрическом питании, но не совместим с бензиновым генератором. Маленькая емкость аккумуляторов и невозможность корректировки выходных параметров не позволяют долгое время обеспечивать котел безопасным питанием.
2. Линейно-интерактивного действия. Самые востребованные в местах с проблемным электрообеспечением. Надежные и стабильные. Имеют стабилизаторы тока. Всегда обеспечивают выдачу напряжения указанных параметров. Автоматическое подключение, позволяющее бесперебойно работать котлу и насосу. Есть небольшие минусы: неспособность изменять частоту тока и малая емкость АКБ – не более 5 кВА.
3. Непрерывные или online-бесперебойники. Самые дорогие и надежные аппараты. Востребованы там, где большой объем нагрузки и вероятность длительного отключения электроподачи велика. Полностью защищают отопительную систему от выхода из строя. Отлично работает в сочетании с бензогенератором. Единственный минус – большая цена и низкий КПД оборудования. Энергозатратный, но надежный.

Сделав выбор группы, стоит подумать о мощности устройства и других нюансах личных потребностей и местных условий.

Виды источников бесперебойного питания

Теперь вы знаете, что бесперебойник обеспечивает стабильное выходное напряжение

Это важно для нормальной работы узлов и деталей техники: насоса, клапанов, модулей. Но это не значит, что можно использовать любое устройство

Например, компьютерный источник не подойдет для котла отопления, потому что его автономный режим длится всего 10–15 минут. К тому же для фазозависимого агрегата важна правильная «фазировка» цепи.

По техническому устройству бесперебойник делится на три вида:

Off-line (офлайн). Самые простые модели. Работа их также проста: в настройках установлено максимальное и минимальное напряжение. Когда значения в сети пересекают эту отметку, реле переключается на батареи. Как только показания нормализуются, происходит обратное переключение с аккумулятора на основную цепь. Минусом устройства является задержка переключения, отсутствие стабилизатора. Плюсом — простое подключение и низкая стоимость.

Line-interactive (линейно-интерактивные). По сравнению с предыдущей, конструкция включает стабилизатор. Это позволяет обезопасить прибор во время скачков в сети. Line-interactive способен поддерживать технику в течение 15–20 минут. Однако реле также включается с задержкой, что на короткое время оставляет котел без электроснабжения.

Online (онлайн) с инвертором двойного преобразования. Изначально переменный ток (200 В) преобразуется в постоянный (12 В). Затем инвертор снова преобразует его в переменный, но уже с чистой синусоидой. Срабатывает устройство мгновенно. Это лучший выбор для газового котла. Но имеется один недостаток — высокая цена.

По способу установки:

• Настенного типа. Компактные устройства с АКБ, которые можно подключать выносным способом.
• Напольного. Мощные бесперебойники для большой нагрузки. В промышленных целях несколько изделий последовательно соединяются для увеличения мощности.

Советы по эксплуатации

При эксплуатации источников бесперебойного питания необходимо соблюдать несколько незамысловатых правил:

• Запрещается располагать бесперебойник и внешние аккумуляторы к нему в непосредственной близи от источников тепла. Оптимальная температура для их эксплуатации составляет от +20 до +25 градусов, а пределом является +30 градусов по Цельсию.
• Помещение, где находится ИБП, не должно подвергаться повышенной влажности – это может привести к образованию внутри корпуса аппарата опасного водяного конденсата.
• Подключение ИБП к электросети через сетевые фильтры нежелательно – так устройству будет сложнее отслеживать скачки напряжения.
• Если конструкция прибора предусматривает заземление, то оно должно быть обязательно обеспечено.
• После запуска аппарат должен быть как можно дольше подключен к электросети.

Популярные модели ИБП для газовых котлов

В этом разделе мы рассмотрим самые популярные модели ИБП для газовых котлов. Составленные нами микрообзоры помогут вам сделать правильный выбор.

Teplocom 300

Перед нами самый простой ИБП для газовых и любых других отопительных котлов. Он обладает предельно упрощенной конструкцией и лишен каких-либо регулировок. На выходе ИБП дает чистую синусоиду, благодаря чему идеально подходит к газовым котлам и любому другому электрическому оборудованию. Подключение к сети осуществляется евровилкой, для подключения потребителей на борту предусмотрена розетка. АКБ подключается через винтовую клеммную колодку.

Преимущества и характеристики модели:

• Выходная мощность – 200 Вт;
• КПД – более 82%;
• Ток заряда – 1,35 А;
• Встроенная защита от глубокого разряда;
• Емкость АКБ – от 26 до 100 А/ч.

Если вы не нуждаетесь в тонких регулировках и прочих функциях, обратите внимание на данный ИБП для газовых котлов – при своей стоимости в 10-11 тыс. рублей он станет отличным решением для питания котельного оборудования с максимальной потребляемой мощностью до 200 Вт

SVC W-600L

Представленный ИБП для газовых котлов обладает отличными техническими характеристиками. В нем присутствуют защита от высокочастотных помех и иных помех, полная гальваническая развязка от сети, защита от перегрузки. Устройство может использоваться для защиты компьютерных сетей и телефонных линий. Встроенного аккумулятора на борту нет, он приобретается и подключается отдельно. КПД прибора составляет 95%, это очень высокий показатель.

Время переключения на питание от батарей у данного ИБП составляет от 3 до 6 мс, газовый котел за такой ничтожный промежуток времени ничего и не заметит. Время полной зарядки АКБ составляет 6-8 часов, ток заряда составляет 6 А. Для подключения потребителей предусмотрены две стандартные розетки. Контроль параметров сети и выходного напряжения обеспечивается с помощью информативного жидкокристаллического табло. Оптимальная емкость подключаемой батареи составляет 45-60 А/ч, но можно и больше.

Данный ИБП подходит не только для питания газовых котлов, но и для любых других электронных устройств, чувствительных к качеству питающего напряжения. Стоимость модели составляет около 7000 руб. – отличный бесперебойник для домашнего использования.

Helior Sigma 1 KSL-36V

Перед нами предельной точный ИБП, который может использоваться не только с газовыми котлами, но и с другими приборами. Он обеспечивает питание от сети при внушительных колебаниях входного напряжения – от 138 до 300 В. То есть, это типичный ИБП-стабилизатор. Выходное напряжение составляет 220, 230 или 240 В (выбирается пользователями) с погрешностью всего 1%. Также предусмотрена возможность работы в режиме байпаса. Прочие возможности и характеристики:

• Переключение на аккумуляторы без прерывания питания;
• Защита от перегрузки;
• Ток заряда – 6А;
• Выходная мощность – до 600 Вт;
• Входное напряжение на клеммах АКБ – 36 В (нужны три батареи);
• Высокая отказоустойчивость;
• Высокий КПД;
• Самодиагностика;
• Управление с ПК;
• Русскоязычный интерфейс;
• Возможность работы с генераторами;
• Форма выходного напряжения – чистая непрерываемая синусоида.

ИБП для газового котла Helior Sigma 1 KSL-36V можно назвать идеальным решением. Он компактен, функционален и обладает отличными техническими характеристиками. Правда, за все это придется расплачиваться рублем – стоимость агрегата на рынке варьируется в пределах 17-19 тыс. рублей.

Среди рассмотренных ИБП для газовых котлов мы рекомендуем обратить внимание на последнюю модель – она самая функциональная и дает на выходе стабильные 220 В с чистой синусоидой

Классификация ИБП

Есть определенные различия в разных ИБП в зависимости от требуемых данных и особенностей компоновки. Они разделяются на три ключевых разновидности:

• резервные бесперебойники;
• линейно-интерактивные;
• UPS с двойным инвертированием.

Резервные

Питание в обычном режиме котла совершается от сети. В случае катастрофического отключения автоматика сама переводит на электропитание от аккумуляторов. Но есть одно непременное условие — конвертировать постоянное напряжение в переменное и повысить его до 220 вольт.

В девайсах такого уровня напряжение не уравновешивается, но по максимуму может использовать пассивный сетевой фильтр от колебаний напряжения.

Плюсы:

• Обладают приличным КПД;
• Минимальное тепловыделение и шумность;
• Относительно недорогие.

Минусы:

• На переподключение уходит много времени;
• На выходе вполне вероятно получить напряжение в искаженной форме;
• Невозможно откорректировать амплитуду и частоту.

Линейно-интерактивные

Здесь в схему включен простой стабилизатор. Он применяется для выравнивания напряжения. По сути это обычный автотрансформатор с электронным коммутатором. Если включить в схему ИБП такой стабилизатор — получим параметры выходного напряжения абсолютно не отличающиеся от номинального. Также такие устройства дополнены преобразователем напряжения, а также обязательным сетевым фильтром.

Плюсы:

• Обладают высоким КПД;
• Минимальный уровень шума;
• Стабильное напряжение.

Минусы:

• На переподключение уходит много времени;
• Недостаточная точность;
• Трапецевидная форма напряжения;
• Может встречаться смещение по частоте.

UPS с двойным инвертированием

Бесперебойник для насоса отопления с двойственным преобразованием в корне различается от предыдущих схем. Благодаря этой технологии появляется ряд преимуществ, которые отсутствуют у других резервных систем.

Здесь сетевое напряжение уже на входе выпрямляется и разделяется на два потока:

• Часть уходит на батарею конденсаторов;
• Часть преобразовывается из постоянного в переменный ток.

Конденсаторы двойного назначения:

1. При высоком напряжении сохраняются излишки.
2. Если напряжение падает, выдает сохраненную энергию.

Весь процесс автоматизирован за счет применения микроконтроллера с кварцевым генератором. Так удается выровнять с высокой точностью, как напряжение, так и частоту.

Такие ИБП способны работать не только для снабжения электричеством в автономном режиме, но служат средством повышения качества электроэнергии, от которого зависит работа самых ответственных систем энергообеспечения.

У ибп для насоса отопления с двойным инвертированием есть свои несомненные преимущества перед другими подобными системами.

Плюсы:

• Функционируют в широчайшем спектре сетевого напряжения;
• Очень достоверная корректность стабилизации;
• Мгновенное переключение в автономный режим;
• Правильная соразмерность частоты;
• Не имеет помех на выходе;
• Максимальный уровень защиты;
• Безупречная конфигурация напряжения.

Минусы:

• Дороговат по сравнению с прочими ИБП;
• Не самый большой КПД;
• Работающие вентиляторы создают посторонний шум.

В идеале все бесперебойники должны работать с сохранением синусоидального типа сигнала на выходе. Исключительно устройства, сделанные по программе двойного преобразования, выдают четкую синусоиду.

Другие ИБП могут выдавать сигнал по форме в корне отличающийся от чистой синусоиды. Электромотор насоса будет работать и с такой синусоидой, но недолго. В конце концов, это приведёт к плохим результатам и потребуется полная замена двигателя.

Достоинство ИБП над такими источниками дополнительного питания как мини-электростанции или генераторы, как раз в том и состоит, что они способны при аварийных отключениях света переключиться на резервный режим практически мгновенно, за 3–11 миллисекунд.

А в бесперебойниках с двойным преобразованием задержек с переключением не бывает вообще, что благоприятно сказывается на работе системы автоматики и не прекращает работу насоса, подающего воду в систему отопления.

Если вы выбираете ибп для циркуляционного насоса отопления, рекомендуется внимательно изучить паспорт изделия. Как правило, там указан коэффициент искажений тока по синусоиде. Он не должен выходить за пределы 8 %.

С таким UPS работа насоса будет практически бесшумной, кроме того срок службы самого электродвигателя насоса можно существенно продлить.
