Теплоотдача
По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).
Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.
Покупать новье для такой самоделки экономически не целесообразно.
Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.
При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.
Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.
Вода или масло?
Здесь есть определенные нюансы, связанные с наполнением водой.
Ошибка №8
Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).
По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.
А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).
В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

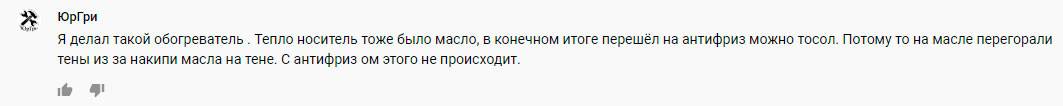

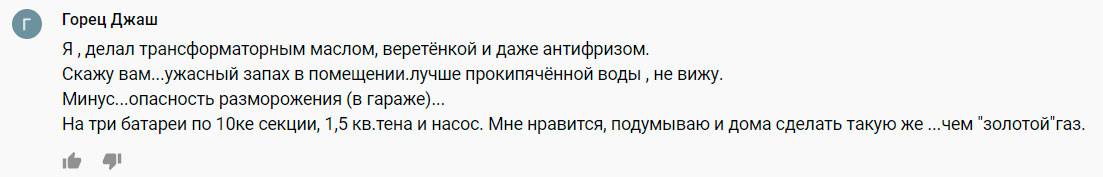

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.
А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.
Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.
Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.
В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.
Заполнение радиатора водой
Сколько же жидкости нужно для такого обогревателя?
Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.
Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.
Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.
Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.
Ошибка №11
Старайтесь не заливать обычную воду из-под крана.
Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.
Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.
Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.
При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.
В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.
Леруа мерлен радиаторы отопления: их разновидности
Наиболее востребованные среди российских потребителей радиаторы чугунные леруа мерлен, хотя они и представлены в этом онлайн-магазине только двух видов в стиле ретро и турецкого производства.
Чугунные радиаторы отопления леруа долговечны, могут выдержать избыточное высокое давление, неприхотливы к качеству воды и имеют значительную теплоотдачу. Однако подобные батареи отопления впишутся не в каждый интерьер. А также внутри чугунных радиаторов быстро образуются различные осадки, со временем они разгерметизируются и их регулярно необходимо красить (см. статью «Как правильно покрасить батареи отопления»).
Чугунный радиатор отопления
Больше всего биметаллических радиаторов в Леруа Мерлен, а именно 39 моделей. Такие батареи отопления имеют каркас из стальных труб, а корпус их – алюминиевый. Они удачно сочетают в себе устойчивость алюминия к коррозии и высокую тепловую мощность и с прочностью стали. Радиаторы отопления биметаллического типа способны выдержать давление (рабочее) до 170 атмосфер.
Биметаллические радиаторы отопления леруа мерлен
На сайте этого магазина представлены китайские радиаторы биметаллические: Tessen, Monlan. А также и российские радиаторы биметалл, например, таких торговых марок, как Rifar и Тепломир. И итальянские радиаторы биметаллического типа торговой марки XTREME.
Независимо от бренда все биметаллические отопительные приборы легко установить и демонтировать, а также этот тип радиаторов может прослужить вам несколько десятков лет.
Кроме того, в Леруа мерлен каталог радиаторов отопления состоит и из алюминиевых и стальных моделей. Здесь есть радиаторы отопления цельные и моноблочные, секционные и трубчатые, с различными размерами и техническими характеристиками. И те, и другие пользуются широкой популярностью среди нашего населения. Так как цельные приборы отопления являются наиболее устойчивыми к гидроударам, а радиаторы секционного типа можно укомплектовать для помещения различной площади.
Леруа мерлен алюминиевые радиаторы
Выбрать радиаторы отопления в онлайн-магазине «Леруа Мерлен», изготовленные из алюминия, можно из 22 моделей брендов Tessen, Warmica, Monlan (Китай) и Futural, UNO (Италия). Наиболее востребованы и распространены итальянские батареи алюминиевого типа торговой марки Futural.
Выбрать стальные радиаторы в Леруа мерлен (Москва и прочие города РФ – места продажи) можно из 14 разновидностей, но только одного бренда РОСТерм немецкого производства. Такие радиаторы отопления невосприимчивы к скачкам температуры и гидроударам, не требуют особого ухода, равномерно и быстро нагреваются, т.е. являются качественной продукцией и по разумной цене.
Стальные радиаторы отопления
Помимо того, можно приобрести и недорогие экраны для радиаторов в Леруа мерлен таких брендов, как Дедало и Дамаско (производитель – Россия) в пределах от 1 800 руб. до 2 170 руб.
Циркуляция без расширителя
Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.
Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.
Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.
Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).
Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум – это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.
Даже 1,5-2 бара сделают работу батареи значительно тише.
Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.
Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.
А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.
Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.
Стальные трубчатые радиаторы отопления в Леруа Мерлен
Стальные трубчатые радиаторы это неразборная конструкция представляющая собой вертикальные трубки соединенные между собой в коллекторы. За счет верхнего и нижнего коллектора достигается очень хорошая циркуляция воды. Теплоотдача пропорциональна площади нагрева – чем больше трубок, и чем больше их сечение, тем больше возрастает площадь теплоотдачи и соответственно обогрева помещения.
Есть определенные стандарты по которым производятся стальные трубчатые радиаторы. В Леруа Мерлен представлены батареи таких параметров:
| Высота, мм. | Рабочее давление, атм. | Количество трубок, шт. |
| 300-3000 | 22,5 | 1-6 |
Разница в отечественном и зарубежном производителе стальных радиаторов отопления заключается в том что российские радиаторы имеют толщину стенки 2мм и работают до 25 атм., а зарубежные аналоги имеют толщину стенки 1.5 мм и имеют рабочее давление до 22,5 атм.
Сейчас становится популярным другой вид отопительных приборов – конвекторы отопления водяные. Их отличие от классических радиаторов отопления в том что они могут подбираться и изготавливаться под индивидуальный размер места куда будут установлены.
Климат контроль с воздушным датчиком
Чтобы батарея могла автоматически включаться-отключаться не только при перегреве, но и при достижении заданной температуры в комнате, в схему можно добавить еще один элемент автоматики – реле с воздушным датчиком температуры помещения.
Такие зачастую ставят на теплые полы. Они обеспечат своеобразный климат контроль.
Есть вообще термореле розеточного типа. С ним даже не понадобится изменять схему подключения.
Достаточно будет воткнуть вилку в розетку и система автоматики готова. Подробнее
Особенно это актуально в период отсутствия сильных заморозков, когда на улице еще не так холодно. Конечно, температуру в комнате можно регулировать и встроенным термостатом, тем самым вручную уменьшая нагрев секций, однако:
во-первых, это не удобно – каждый раз приходится наклоняться к полу и крутить регулировочное колесико
во-вторых, влечет за собой сильный разброс колебаний температуры в комнате
в-третьих, с электронным термостатом по воздуху вы забудете про раздражающие щелчки от реле
https://youtube.com/watch?v=XgB6dKNXXl4%3F

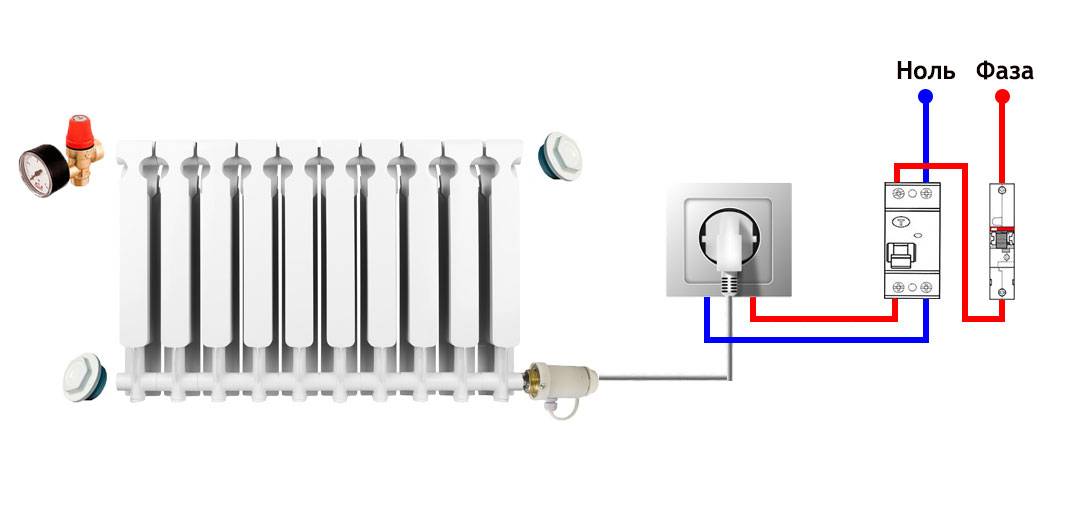

Схема подключения электрики
Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.
Ошибка №14
Простой модульный автомат для этого не годится.
Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.
При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.
Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.
УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.
В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.
Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.
С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.
Не зажимайте под винты терморегулятора многожильный провод без наконечников.
Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.
Ошибка №15
Еще одна проблема – оголенные контакты на термореле.
При наличии в доме маленьких детей и домашних животных, это очень опасно.
Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.
Расчет мощности радиатора
Какой мощности должен быть тэн?
Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.
В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.
При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.
Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.
Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.
Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.
В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.
То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.
Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.
Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.
Поэтому при выборе мощности тэна исходите из правила:
максимум 0,5кВт – на каждые 4 секции
0,7кВт – 6 секций
1кВт – 8 секции
1,2кВт – 10 секций
1,5кВт – 12 секций
Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.
С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.
Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.
Вот и приходится искать идеальную формулу.
Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.
Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.
Ошибка №7
Только не забудьте проверить резьбу на тэнах.
С двух сторон батареи она разная
При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)
Выбор тэна
Какой тэн покупать? Естественно, он должен быть со съемным термостатом.
Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.
Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.
Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).
Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.
Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.
Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.
Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.
А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.
Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.
Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.
Рекомендуемое расстояние между самими нагревательными трубками – 3мм.
