Бак аккумулятор для отопления

Как подобрать подходящий теплоаккумулятор

Выбирая, какой теплоаккумулятор приобрести, следует ознакомиться с его характеристиками, учесть размеры отопительной системы и требований предъявляемых к ней. При подборе устройства следует учитывать особенности отопительных приборов:

• мощность которой наделен котел;
• максимальный объем давления;
• температура для прогрева;
• наличие иных источников тепла;
• размер площади, которая будет отапливаться;
• степень теплоизоляции.

Выбирая теплоаккумулятор следует сакцентировать внимание на таких деталях:

• на размерах прибора;
• на объеме;
• материал, из которого изготовлен агрегат;
• защиту расположенную внутри;
• есть ли съемный кожух;
• эффективность;
• простоту и удобство использовании;
• период эксплуатации;
• автоматизация работы;
• наличие дополнительных функции, например, есть встроенный теплообменник, установлена ли защита от возможного перегревания, имеется ли датчик регулировки температур и другие.

При выборе и установке аккумуляторов тепла, у многих покупателей возникают трудности, и для того, чтобы их разрешить и обезопасить работу систем отопления, стоит прибегнуть к помощи специалистов.

Выбирая модель теплоаккумулятора не стоит экономить и останавливаться на незнакомых марках, дело в том, что дешевые устройства имеют соответствующее качество, которое скажется ни только на эффективности, но и качестве работы всего отопительного оборудования. Также следует учитывать рекомендации по выбору, так как при отсутствии теплообменника не позволит теплу долго задерживаться, а плохое покрытие приведет к быстрому износу. Все это приведет к тому, что агрегат не будет выполнять положенные функции и не сможет обеспечить безопасную работу основных частей обеспечивающих тепло.

Расчет параметров и выбор теплоаккумулятора

Чтобы добиться наибольшей эффективности от использования устройства, объем его должен соответствовать параметрам отопительной системы. Расчет объема теплоаккумулятора для отопления частного дома несложен. Для оптимальной работы устройства необходимо, чтобы емкость его была 25-50 литров на каждый 1 кВт мощности отопительного котла. Лучше принимать среднее значение, приближаясь к верхнему.

Например, при мощности котла 10 кВт, емкость аккумулятора должна быть 250-500 литров. Можно выбрать верхнее значение. При мощности 15 кВт объем бака должен быть в пределах 375-750 литров. Но устройство объемом 750 литров будет затруднительно внести в котельную через обычные двери. Здесь выбирать придется, учитывая наружные размеры бака.

Исходя из потребностей, можно установить теплоаккумулятор с подключением к одному контуру либо устройство с несколькими патрубками для подключения, или прибор с теплообменником внутри, обеспечивающим нагрев воды для горячего водоснабжения.

Теплоаккумулятор и горячее водоснабжение

Теплоаккумулятор и ГВС

Еще одним важным вопросом является устройство в доме горячего водоснабжения. Здесь ТА тоже может прийти на помощь.

Конечно, использовать воду непосредственно из системы отопления для санитарных нужд нельзя.

Но здесь есть как минимум два решения:

• Подключение к ТА пластинчатого теплообменника, в котором будет нагреваться санитарная вода — применяется на самых простых моделях ТА.
• Покупка теплоаккумулятора со встроенной системой ГВС — она может быть реализована при либо помощи отдельного теплообменника (змеевика), либо по схеме «бак в баке».

Можно, конечно, еще отдельно приобрести бойлер косвенного нагрева, но я считаю, что это можно сделать только при наличии необходимого места у вас в котельной.

Буферная емкость — гидравлический распределитель тепла

Вертикальная буферная емкость, кроме аккумулятора тепла, выполняет еще одну роль в системе отопления. Она служит гидравлическим распределителем тепла между разными системами обогрева помещений.

Температура воды в баке по высоте распределяется неравномерно. В верхней части бака всегда собирается более горячая вода, чем в нижней. Поэтому, приборы отопления, работающие при более высокой температуре теплоносителя — радиаторы, присоединяют к штуцерам в верхней части бака, поз.3 на рисунке. Для теплых полов необходима меньшая температура теплоносителя. Поэтому, теплые полы присоединяют к штуцерам, расположенным ниже, поз.6.

Если буферная емкость получает тепло от нескольких источников, то каждый источник присоединяется к разным штуцерам (поз.1), на высоте, зависящей от температуры теплоносителя котла.

Плюсы и минусы

Можно установить теплоаккумулятор, в котором имеются функции бойлера Плюсы использования теплового аккумулятора:

• Сохраняет тепловую энергию в течение нескольких часов и дней.
• Исключается перегрев котла.
• Тепловая энергия не расходуется зря, а накапливается, чтобы быть использованной в дальнейшем, благодаря этому увеличивается КПД котла и отопительной системы в целом.
• Позволяет экономить финансовые средства.
• Температура воздуха в помещениях легко поддерживается на оптимальном уровне, резкие скачки температуры исключены.
• Нет необходимости в частых загрузках топлива.
• Дополнительно к твердотопливному котлу можно установить гелиосистему, являющуюся бесплатным источником тепловой энергии.
• Некоторые модели термоаккумуляторов для отопления могут совмещать функции бойлера.

• Долгий нагрев – оптимальна установка в домах, предназначенных для постоянного проживания. В дачных коттеджах, которые посещаются зимой в выходные, пользу такой прибор не принесет.
• Высокая стоимость – они стоят примерно столько же, сколько и котел, а иногда и дороже.
• Значительные габариты и вес – из-за этого возникают определенные сложности при транспортировке и монтаже. Кроме того, теплонакопитель, предназначенный для отопления, устанавливают в непосредственной близости к котлу, там же должно находиться дополнительное оборудование, поэтому нередко приходится выделять для установки приборов специальное помещение и подготавливать его специальным образом: обустраивать опорную площадку, способную выдержать вес накопителя. В заполненном состоянии резервуар может весить 3-4.
• Требуется котел высокой мощности – покупка накопителя оправдана, если мощность котла не используется в полной мере, имеется как минимум двойной запас мощности, в противном случае прибор будет бездействовать.

Теплоаккумулятор можно сделать своими руками из нержавейки и медной трубы При изготовлении теплоаккумулятора своими руками удастся сэкономить значительную сумму. Самая простая конструкция изготавливается из стальной нержавеющей бочки или даже листовой нержавейки толщиной не менее 3 мм. Также потребуется медная трубка диаметром 3 см и длиной 14 м. Ее сгибают в виде спирали и помещают внутрь бака. Снизу делают подводку холодной воды, сверху отвод для горячей, устанавливают на отводы запорные краны. Обязательно нужно утеплить теплоаккумулятор, сделанный своими руками для твердотопливного котла, иначе он будет неэффективен. Также необходимо установить датчики давления и температуры.

Преимущества и недостатки ТА

Габариты ТА впечатляют

Начнем с преимуществ, которые дает использование бака аккумулятора для гвс и отопления:

• стабильность температуры в контуре;
• экономия топлива;
• сокращение количества загрузок топлива в котел;
• нагреватель полностью реализует свой потенциал мощности;
• возможность экономии, если в качестве нагревателя выступает электрический котел;
• одновременное нагревание теплоносителя в контуре обогрева и горячей воды.

Не бывает ничего, что не имело бы своих недостатков. Так и с теплоаккумуляторами:

• занимают много места;
• дорого стоят;
• нужен более мощный котел.

Все понимают, что каждое дело нужно делать хорошо и качественно, желательно придерживаясь всех правил. На практике, к сожалению, это не всегда возможно. Тут нужно считать деньги, ведь всё всегда упирается именно в них. Применение буферных емкостей действительно помогает сократить расходы на топливо и стабилизировать температуру в контуре. При этом изначально нужно будет купить в два раза мощнее котел, который, естественно, дороже, и купить сам теплоаккумулятор, что тоже недёшево. Можно совершать покупки постепенно, сначала сделать контур без накопительного резервуара, а потом со временем докупить его, если желание не пропадет. При этом нужно будет немного подкорректировать схему разводки труб отопления.

Разновидности теплоаккумуляторов

Аккумулятор тепла для системы отопления представляет собой вместительный бак, оснащенный солидной теплоизоляцией – именно она отвечает за минимизирование теплопотерь. С помощью одной пары патрубков аккумулятор подключается к котлу, а с помощью другой пары – к системе отопления. Также здесь могут быть предусмотрены дополнительные патрубки для подключения контура ГВС или дополнительных источников тепловой энергии. Давайте разберем основные виды теплоаккумуляторов для систем отопления:

При наличие циркуляционного насоса появляется возможность использовать сразу несколько буферных баков, что позволяет равномерно прогревать сразу несколько помещений.

• Буферная емкость – представляет собой простейший бак, лишенный внутренних теплообменников. Конструкция предусматривает использование одного и того же теплоносителя в котле и батареях, при одинаковом допустимом давлении. Если планируется пропускать через котел один теплоноситель, а по батареям другой, следует подключить к теплоаккумулятору внешний теплообменник;
• Тепловые аккумуляторы для индивидуального отопления с нижним, верхним или сразу с несколькими теплообменниками – такие теплоаккумуляторы позволяют организовать два самостоятельных контура. Первый контур представляет собой бак, подключенный к котлу, а второй – контур отопления с батареями или конвекторами. Теплоносители здесь не смешиваются, в обоих контурах может быть разное давление. Нагрев ведется с помощью теплообменника;
• С проточным теплообменником контура ГВС или с баком – для организации горячего водоснабжения. В первом случае вода может потребляться весь день и равномерно. Вторая схема предусматривает накопление воды с целью ее быстрой отдачи в определенное время (например, вечером, когда все принимают душ перед сном) – аналогичным образом устроены бойлеры косвенники, накапливающие воду.

Конструкция теплоаккумуляторов для отопления может быть самой разной, выбор подходящего варианта зависит от сложности отопительной системы, ее характеристик и количества источников горячего теплоносителя.

Некоторые теплоаккумуляторы оснащаются ТЭНами с термостатами, что позволяет обеспечить потребителей теплом в ночное время, когда теплоноситель уже остыл, а подкинуть дрова в топку некому. Также они пригодятся при использовании тепловых насосов и солнечных батарей.

Изготовление теплоаккумулятора своими руками

Интернет пестрит различного рода рекомендациями для умельцев, как сделать теплоаккумулятор собственными силами, уверяя, что ничего сложно в этом нет. С одной стороны, обилие этих рекомендаций еще раз подчеркивает значимость тепловых аккумуляторов в системе отопления – бесполезные вещи не обсуждают. С другой, заставляет здравомыслящего человека задуматься: когда следует сделать выбор между тем, чтобы купить теплоаккумулятор у сертифицированного производителя и заплатить несколько больше, или сделать его «в гараже», но при этом сэкономить свои деньги, нужно в первую очередь задуматься о последствиях.

Что такое теплоаккумулятор ✮Большой выбор теплоаккумуляторов на портале TopClimat.ru

Потому что даже самый великий народный умелец, сооружая тепловой аккумулятор из железной бочки, как это нередко рекомендуют на разных сайтах, должен понимать, к чему приведет такая мнимая экономия. Во-первых, температура теплоносителя внутри теплоаккумулятора может быть близка к 100°C, во-вторых, внутри системы существует повышенное давление. Как поведет себя кустарная буферная емкость в процессе эксплуатации, не сможет предсказать никто. Стоит ли подвергать риску свой дом – вопрос открытый. Выбор каждый делает сам.

Когда необходим теплоаккумулятор для отопления

В каких случаях выгодна установка теплоаккумулятора? Несмотря на заверения продавцов, что такое устройство поможет сэкономить до 30% энергии топлива, с установкой его спешить не стоит.

Объясняется все просто. При использовании схемы, в которой осуществляется постоянная работа нагревателя, например, если применяется газовый котел, установка устройства будет наоборот, увеличивать расход энергоносителей. Дело в том, что идеально утеплить аккумулятор невозможно. А даже малейшие теплопотери будут просто бессмысленно нагревать воздух в котельной. На это и будет затрачиваться часть энергии, хоть и небольшая.

Однако, в некоторых случаях установка этого прибора оправдана:

1. При использовании преобразователей солнечной энергии для нагревания теплоносителя, в светлое время суток теплоаккумулятор будет накапливать тепло, а потом отдавать его ночью.
2. Если для нагревания теплоносителя применяется электрический котел, можно нагревать теплоаккумулятор в ночное время, когда тариф на электроэнергию почти вдвое ниже дневного. Днем система отопления будет работать, по максимуму используя тепловую энергию, накопленную аккумулятором.
3. Оправдана установка устройства и в том случае, если по климатическим условиям отсутствует необходимость использования котла на полную мощность. Такое случается, когда большую часть холодного периода температура наружного воздуха выше пиковой. Использование котла не в соответствии с мощностью вызывает сужение дымоходов из-за наслоения сажи, а как следствие – снижение тяги. Теплоаккумулятор позволит осуществлять периодическую топку на полную мощность, а в остальное время использовать энергию аккумулятора.
4. При использовании твердотопливного котла с теплоаккумулятором, интервал между загрузками топлива может быть увеличен, что упрощает топку.

Выбор материала корпуса

Материал корпуса — «нержавейка» или низкоуглеродистая сталь. Нержавейка не корродирует и срок ее эксплуатации — десятки лет. Черная сталь в несколько раз дешевле, но тогда в системе желательно поставить устройство для улавливания ржавчины.

Если схема подключения предусматривает несколько контуров: отопление, теплый пол, солнечный коллектор и т. д., то соотношение диаметра и высоты должно быть не менее 1: 3.

Преимущества и недостатки схемы с теплоаккумулятором:

• Там, где местность не газифицирована, применение аккумуляторного бака в комплексе с твердотопливным котлом дает существенную экономию топлива — до 30%. Теплоаккумулятор для отопления сглаживает температурные скачки, сокращает общее время обслуживания системы.
• Если стандартная схема «твердотопливный котел — буферная емкость» дополняется резервной линией с газовым котлом, то устраняется один из главных недостатков в ее работе. Дело в том, что бак начнет раздачу горячей воды только после того, как нагреется сам, а на такой большой объем понадобится не менее 5-6 ч. В этой же схеме, газовый котел может работать автономно от основной линии, нагревая воду для отопления и ГВС. Когда начнется подача горячей воды из бака, газовый котел автоматически отключится.
• Любая схема с теплоаккумулятором имеет один большой недостаток — высокая стоимость аккумуляторного бака и автоматики. Расчет прост: больше бак — выше цена. Можно сделать схему без дорогостоящих контроллеров, но все равно придется сильно потратиться на бак и смесительно-насосные блоки. Конечно, со временем оборудование окупится.
• Термоаккумулятор — оптимальное решение для владельцев солнечных коллекторов и тепловых насосов. Потребитель «сливает» в буферную емкость все нерегулярно получаемое тепло от этих источников плюс избыточную теплоту котла, получая взамен горячую воду для своих нужд.

Способы и схемы подключения своими руками

Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое

Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

• Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
• Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
• Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
• Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.

В системе с трехходовыми клапанами возможна более точная регулировка температуры

Другие типы систем:

1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Когда аккумулятор тепла будет лишним

Бывает так, что для систем отопления наоборот требуется быстрый набор температуры и ее снижение. Так, повышенное количество носителя тепла, накапливающееся в аккумуляционной емкости, будет мешать быстро нагреваться и остывать, а также точно регулировать температуру. Такие случаи:

• Когда отопление нужно лишь в короткое время и перерасход топлива не нужен. К примеру, котельная функционирует на обогрев сушилки, применяемой только временами. Поэтому нет особой необходимости греть пустое помещение тем теплом, которое накопилось и ставить такое устройство, как система отопления с теплоаккумулятором.
• Когда кроме отопления теплоустановка применяется еще и в качестве поставщика тепла для некоего технологического оборудования, и нужна быстрая и точная смена температуры – здесь повышенная инерция будет мешать.

Сборка теплоаккумулятора своими руками

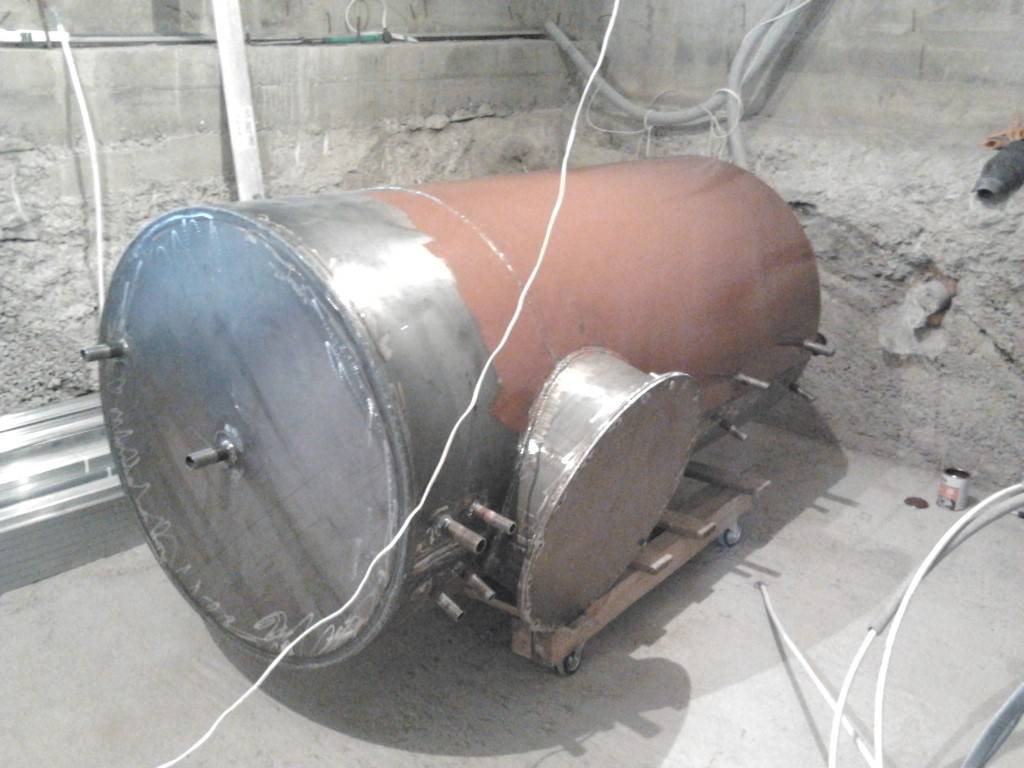

Простой теплоаккумулятор можно самостоятельно сделать из стальной бочки. Вместо нее можно сварить емкость нужного размера из листа нержавеющей стали. Лучше использовать материал толщиной не меньше 2 мм.

Дальнейшие работы ведем в таком порядке:

1. Для нагревания теплоносителя в буферной емкости понадобится медная трубка сечением 20-30 мм и протяженностью 8-15 м (длина зависит от габаритов бака). Из трубки делаем спираль и помещаем ее внутри емкости.
2. В качестве аккумулирующего резервуара будет использоваться верхняя часть бака. Здесь устанавливаем патрубок для выведения горячей воды. Снизу монтируем входной патрубок для поступления холодной воды. Каждый патрубок оснащаем запорной арматурой.
3. Обязательно проверяем герметичность емкости. Для этого смазываем швы керосином, а внутрь наливаем воду.

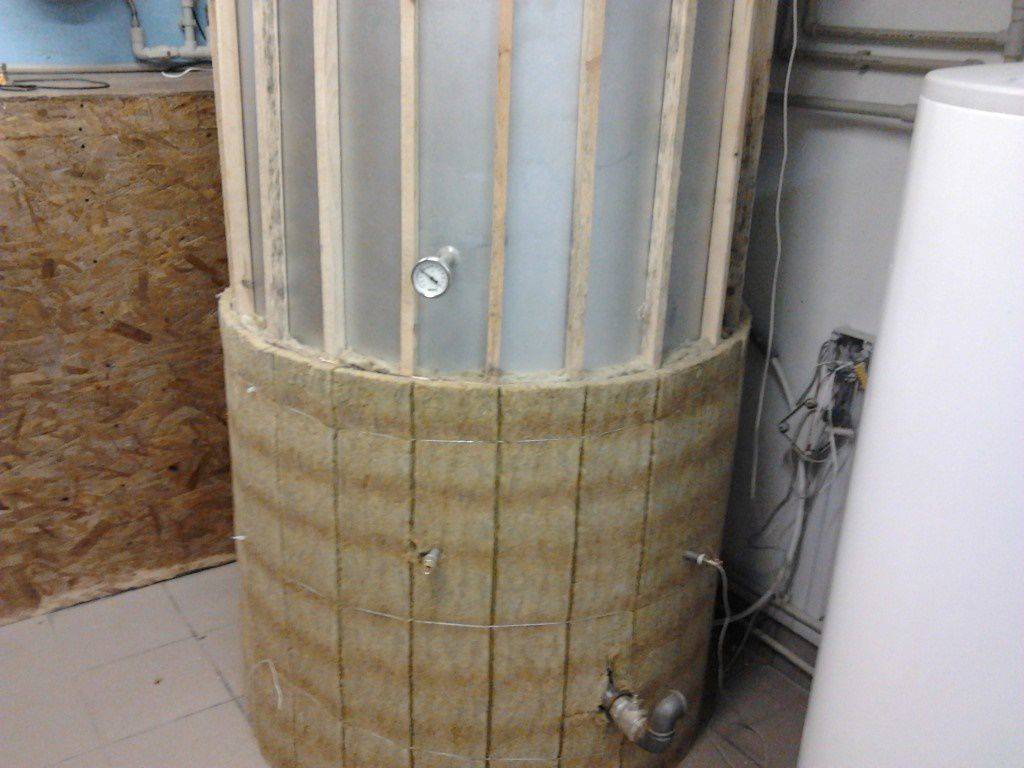

4. Если течи нет, переходим к утеплению резервуара. Сначала внешнюю сторону зачищаем и обезжириваем, потом покрываем грунтовкой и красим порошковой термостойкой краской.
5. Оборачиваем резервуар рулонным утеплителем (базальтовой ватой) толщиной 60-80 мм. Закрепляем материал скотчем. Сверху крепим фольгированный утеплитель.
6. После этого подключаем емкость к системе отопления дома и нагревательному оборудованию.
7. Самодельный теплоаккумулятор нужно укомплектовать предохранительным клапаном, манометром и температурным датчиком.

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

Модель	NIBE BU-500.8	Reflex PFH-500	ACV AK 500	Meibes PSX-500	Сибэнерго-терм	PROFBAK ТА-ВВ-500
Страна-производитель	Швеция	Германия	Бельгия	Германия	Россия	Россия
Объем бака, л.	500	500	500	500	500	500
Высота, мм	1757	1946	1790	1590	2000	1500
Диаметр, мм	750	597	650	760	700	650
Вес, кг	145	115	150	120	165	70
Мах рабочее давление, бар	6	3	5	3	6	3
Мах рабочая температура, °C	95	95	90	95	90	90
Подключение к ГВС	опция	нет	нет	нет	нет	опция
Дополнительный нагрев	опция	нет	опция	нет	нет	ТЭН 1,5 кВт
Примерная стоимость, руб.	43 200	35 100	53 200	62 700	28 500	55 800

Данная таблица наглядно показывает, что цена накопительного бака для отопления с примерно одинаковыми параметрами может находиться в достаточно широких пределах. Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

Сборка теплоаккумулятора своими руками

Простой теплоаккумулятор можно самостоятельно сделать из стальной бочки. Вместо нее можно сварить емкость нужного размера из листа нержавеющей стали. Лучше использовать материал толщиной не меньше 2 мм.

Дальнейшие работы ведем в таком порядке:

1. Для нагревания теплоносителя в буферной емкости понадобится медная трубка сечением 20-30 мм и протяженностью 8-15 м (длина зависит от габаритов бака). Из трубки делаем спираль и помещаем ее внутри емкости.
2. В качестве аккумулирующего резервуара будет использоваться верхняя часть бака. Здесь устанавливаем патрубок для выведения горячей воды. Снизу монтируем входной патрубок для поступления холодной воды. Каждый патрубок оснащаем запорной арматурой.
3. Обязательно проверяем герметичность емкости. Для этого смазываем швы керосином, а внутрь наливаем воду.
4. Если течи нет, переходим к утеплению резервуара. Сначала внешнюю сторону зачищаем и обезжириваем, потом покрываем грунтовкой и красим порошковой термостойкой краской.
5. Оборачиваем резервуар рулонным утеплителем (базальтовой ватой) толщиной 60-80 мм. Закрепляем материал скотчем. Сверху крепим фольгированный утеплитель.
6. После этого подключаем емкость к системе отопления дома и нагревательному оборудованию.
7. Самодельный теплоаккумулятор нужно укомплектовать предохранительным клапаном, манометром и температурным датчиком.

Что это такое?

Но что представляет собой это устройство? По сути, это источник электрической энергии, но только уже второстепенный, поскольку главная задача, как уже было упомянуто — это запустить двигатель.

Да, батарея поддерживает то электрооборудование, что имеется в любой машине, но лишь на вторых ролях. В действительности же питанием их обеспечивает генератор, пока машина едет. Но когда транспорт обездвижен, а двигатель не работает, тогда нагрузка от бортовой сети ложится уже на аккумулятор. Собственно поэтому не рекомендуется слушать долго музыку, когда машина просто стоит на месте.

В середине XX столетия ДВС прекрасно обходились без АКБ. В основном это относилось к моторам мотоциклов. Для их запуска использовалась мускульная сила. Потом уже энергией обеспечивал генератор. Каждый ли из нас помнит, как заводился мотоцикл семейства Иж?!

Спустя какое-то время производители начали оснащать транспортные средства большим количеством электроприборов. Причем с каждым разом их количество только увеличивается. Поэтому подпитка от АКБ очень кстати. Возможно, через несколько лет большая часть транспортных средств перейдет на бортовую сеть номиналом 24 вольта, вместо привычных 12. Хотя некоторые автомобили марки Мерседес уже сделали это.

Принцип действия

Простой теплоаккумулятор состоит из теплоизолированного бака с 4 отводами: 2 отвода врезаны сверху бака, 2 отвода – снизу. По одной паре отводов вода из бака поступает в котел, где нагревается и затем поступает обратно в аккумулятор, к другой паре отводов подключается система отопления дома. За счет того, что горячая вода легче холодной, вся она собирается в верхней части теплоаккумулятора, постепенно, по мере нагревания, заполняя бак целиком.

Для лучшей циркуляции теплоносителя рекомендуется к нижним отводам подключить циркуляционные насосы.

По такому же принципу заполняется система отопления: горячая вода, остывая в радиаторах отопления, возвращается в бак по расположенному снизу отводу, выталкивая тем самым через верхний отвод горячую воду в систему отопления дома.

Описанная схема самая примитивная, отводов может быть больше – по числу подключенных источников тепловой энергии.

Читать также: Схема отопления: проектирование системы отопления дома

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

• электросеть;
• солнечные батареи.

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Установка теплового аккумулятора

Накопительный бак в гравитационной системе

От правильного монтажа водяного аккумулятора в отоплении зависит не только время нагрева воды в нем, но и КПД всей системы. Определяющим фактором является способ циркуляции теплоносителя – гравитационный или с помощью насоса. В первом случае баки аккумуляторы устанавливаются в отопление до верхней расширительной емкости, максимально близко к котлу.

При этом нужно учитывать, что скорость движения теплоносителя будет незначительно снижена. Это обусловлено увеличением длины разгонной трубы из-за врезки дополнительного участка, находящегося в баке. Для гравитационной системы рекомендуется уменьшить расчетный объем бака на 10-15%.

Место монтажа в системе с принудительной циркуляцией не регламентируется

Важно, чтобы уровень нагрева теплоносителя в трубах отопления с аккумулятором тепла был максимальным. Соответственно, емкость должна располагаться близко к котлу с соблюдением таких условий:

• Бак ставится после группы безопасности;
• Температура в помещении, где располагается емкость, должна быть от 10 до 35°С;
• Свободный доступ ко всем патрубкам конструкции для проведения ремонтных и профилактических работ;
• Возможность подключения как основной, так и обратной трубы.

Чаще всего в системах отопления с тепловым баком-аккумулятором его устанавливают непосредственно в котельной. Не рекомендуется монтаж выше уровня котла.

Установка аккумулятора в системе с принудительной циркуляцией

Помимо этих условий могут быть дополнительные, регламентированные производителем. Они обязательно учитываются не только при выборе места установки бака, но для регулирования мощности котла.

При установке теплового аккумулятора для систем отопления с электрическим ТЭНом рекомендуется дополнительно монтировать многотарифный счетчик учета электроэнергии. Тогда можно добиться существенной экономии, включая электрический подогрев бака в ночное время.

В видеоматериале наглядно показан принцип работы теплового аккумулятора в системе отопления частного дома:

https://youtube.com/watch?v=rgMQG7RLCew
