Защитный экран на батарею отопления: мастер-класс по изготовлению

Современные декоративные экраны для батарей

В создании современного интерьера на сегодняшний день достаточно новым элементом являются декоративные экраны на батареи отопления. Теперь не нужно прятать устаревшие радиаторы в стену, закрывать их различными элементами мебели или же прикрывать красочными занавесками. Прежде всего, задача такого экрана заключается в обеспечении нормальной и эффективной работы отопительных приборов, а уже после они выполняют функции декоративной защиты, как в жилых, так и в нежилых помещениях.

Защита от повреждений

Материалы для производства экранов

Существуют такие разновидности:

• Чаще всего декоративные экраны для батарей изготавливают из металла. Как правило, это короба, окрашенные в белый цвет, которые получаются в результате штамповки стального листа. Но в то же самое время, они едва ли могут выполнять свою декоративную функцию. Такие экраны в основном выделяются своей низкой стоимостью, на чем преимущества заканчиваются.
• В последнее время популярность начали приобретать экраны на батарею, сделанные из нержавеющей стали. Данный вид металла сам по себе имеет очень привлекательный вид. Да и осуществление различной обработки поверхности позволяет изменять внешность готового экрана. Но недостаток данного вида экранов заключается в высокой стоимости, а также в специфичности дизайна, из-за чего не в каждый интерьер элемент может быть лаконично вписан.
• Лучше всего декоративную функцию могут реализовать деревянные защитные экраны для радиаторов отопления. Обычно, они изготавливаются из красного дерева, и чаще всего идут в одном заказе с мебелью или дверьми. Но, как и предыдущий тип экранов, деревянные имеют высокую стоимость, вытекающую из стоимости используемых в процессе производства материалов. При этом деревянный экран под воздействием внешних факторов, таких как перепады температуры и сырость, может коробиться и терять эстетичность вида.
• Весьма экзотичными являются варианты, сделанные из гнутого клееного шпона. Отделку такого экрана производят при помощи различных пород деревьев. Иногда можно встретить и вполне нестандартные варианты, выполненные из стекла или другого материала.
• Экран на радиатор отопления, сделанный из МДФ, в последнее время пользуется наибольшей популярностью. Тем более, что многие специалисты выделяют перспективность данного материала. Такой экран просто великолепно сможет вписаться в интерьер любого помещения, и без труда придаст ему законченный и красивый внешний вид. Привлекательный дизайн радиаторной решетки сможет придать дому, школе, детскому садику и прочим помещениям эксклюзивности и сможет дополнить любой интерьер.

Эстетичность и безопасность

К существенным преимуществам стоит отнести то, что декоративный экран для батареи, сделанный из МДФ, обладает прекрасными показателями экологичности, ведь в процессе производства не используются токсичные смолы и прочие подобные вещества. Испытания доказали, что показатели прочности МДФ в несколько раз превышают прочность обычного дерева, так что такой экран сможет выдержать повышенные нагрузки. По механическим характеристикам плита МДФ схожа с деревом. При этом доступны различные виды обработки, позволяющие сделать высококачественное изделие любого размера и придать ему желаемый внешний вид.

На многих предприятиях экран для радиатора отопления из МДФ изготавливают из перфорированной панели, которые обрамлены рамкой из профиля МДФ. Большое количество различных вариаций расцветки и перфорации позволяет каждому клиенту отобрать именно такой экран, который позволит больше украсить интерьер помещения, дополнить его, и сделать еще более привлекательным.

Классификация по внешнему признаку

Чаще всего экраны разделяют на типы:

• навесные экраны,
• навесные экраны с крышками,
• плоские экраны на радиаторы отопления,
• экраны, сделанные в виде короба.

Плоские экраны для радиаторов отопления принято использовать для скрытия батарей, расположенных в нишах. Но часто такой вариант используется дизайнерами для придания интерьеру эксклюзивности и оригинальности. Навесные радиаторы применяют для преображения фасадов самых распространенных в наше время чугунных радиаторов. Правда используют его в том случае, если радиатор расположен в нише, и сверху закрыт подоконником или стеной. При этом нужно позаботиться о том, чтобы плоскость радиатора была параллельной плоскости стены.

Простая конструкция

Монтаж

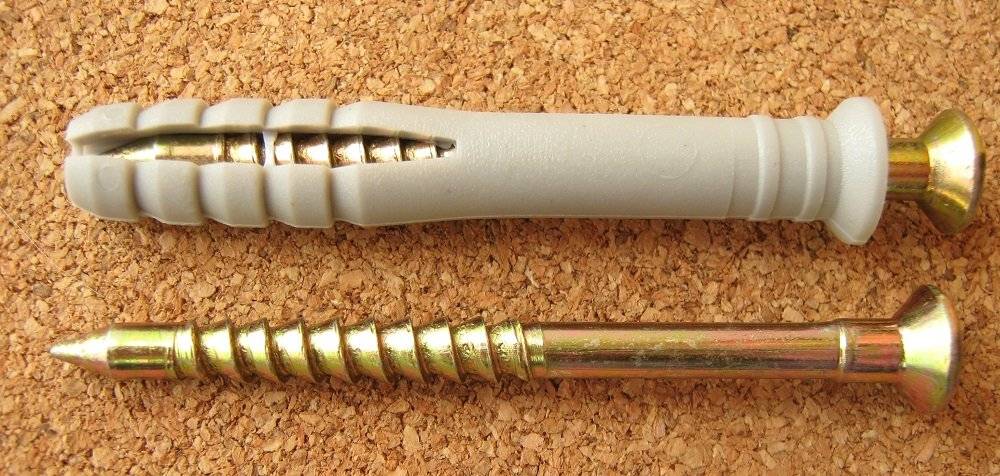

Дюбель гвоздь

Перед тем как установить экран на батарее, на стену крепят металлический лист или фольгу. Из выбранного материала вырезают деталь размером на 1 см с каждой стороны меньше параметров лицевой панели, приклеивают к стене.  После этого переходят к монтажу короба.

Для этого можно воспользоваться несколькими способами:

1. Установка экрана на батарею на забивные анкеры. Определив оптимальное расположение экрана и отметив на стене соответствующие точки, просверливают в них отверстия. С помощью молотка забивают анкер в отверстия, а уже в него закручивают болт. На эти болты крепят короб.
2. Монтаж на крючки. Приложив экран к стене, намечают точки для отверстий под дюбели с двух сторон. Просверливают, вбивают дюбели. В них монтируют крепежные крюки. На них вешают короб.
3. Установка на ножки. Самый простой способ решения проблемы, для которого понадобятся мебельные (желательно регулируемые) ножки. Их крепят к нижней части конструкции, используя металлические уголки. После выставляют нужную высоту каждой ножки и надевают на батарею.

Украшение своими руками

Случается, что магазинные панели не подходят по размеру или внешнему виду, но это не повод для грусти. Деревообрабатывающая, стекольная или багетная мастерская обязательно помогут справиться с задачей.

• А если, как говорят в народе, «руки растут из правильного места», то можно все сделать самостоятельно.
• Перед тем, как погрузиться в творческий процесс, необходимо ответить на главный вопрос: батарея должна стать акцентом интерьера или раствориться в нем.

Только потом выбирать способы декорирования и материалы адекватные поставленной задаче.

Окрашивание

Пожалуй, самый простой и наиболее бюджетный способ декорирования. Однотонное, многоцветное окрашивание, нанесение рисунка по трафарету или без него – все это возможно.

А еще современные лакокрасочные материалы позволяют добиться самых разных эффектов: Благородная патина, сеточка из мелких трещин.

1. Перед окрашиванием желательно удалить старый слой краски, но если он ровный, то этот шаг можно пропустить.
2. Затем очистить поверхность от пыли, обработать грунтовкой, подходящей к выбранной краске.
3. Саму покраску начинают с внутренних и труднодоступных мест, а затем уже проходят кистью по широким выступающим частям.
4. Кстати, существует специальная радиаторная кисть на длинной изогнутой ручке.

Выбор варианта окрашивания зависит от предназначения помещения, чувства юмора у хозяина, общего стилевого решения интерьера. Например, батарея, изображающая бар с бутылками вряд ли уместна в детской комнате, а вот нарисованные персонажи любимых мультфильмов наверняка порадуют детей.

Для художественной росписи необходимы навыки рисования, но и без них вполне возможно сотворить нечто неординарное: достаточно купить или распечатать шаблон листьев, геометрического орнамента, приложить к ребру и протампоновать губкой с краской.

Декупаж

Изображение можно не рисовать. Есть и другие доступные способы – оклеивание специальной пленкой, выдерживающей высокие температуры, а также значительные температурные колебания.

Но все же гораздо надежнее другой способ оклеивания – декупаж. Технология достаточно проста, а в магазинах для творчества богатый ассортимент салфеток для декупажа, удовлетворяющий практически любым запросам.

Для работы также понадобятся:

• Ножницы;
• Клей ПВА;
• Кисточка;
• Губка;
• Термостойкий лак и кисть для его нанесения.

Оклеивать можно как всю поверхность, так и отдельные секции. Перед началом работы уже окрашенную батарею рекомендуется промыть мыльным раствором и просушить.

Начинают работу с вырезания и примерки выбранных элементов рисунка. Затем на первый участок нанести клей, разбавленный водой в соотношении 1:1. К поверхности приложить аппликацию, разровнять мягкой кистью или губкой.

Если вдруг какой-то участок салфетки не приклеился, то снимать его не надо – достаточно промазать клеем поверх салфетки. Продолжить декорирование прибора аналогичным способом. Там, где необходимо, дополнить узор росписью красками. После высыхания закрепить результат специальным лаком.

Лепные украшения

Позволяют превратить обычные чугунные батареи в старинные, украшенные выступающими над поверхностью вензелями, цветами и завитками.

Для этого понадобится приобрести самозатвердевающую массу, заготовить трафареты, нанести на них массу так же, как шпатлевку, дождаться высыхания, а потом покрасить в нужный цвет. Если сверху нанести кракелюрный лак, то эффект старины станет еще более выраженным.

Тканевые чехлы

Отлично вписываются в классический или барочный интерьер, придают уюта детской комнате. Идеальный вариант – сшить накидку из той же ткани, что и портьеры. А если использовать кусочки меха, то радиатор с легкостью превращается в забавное животное.

Кстати, чехол убережет малышей от ожогов, так как температура воды, подаваемой в отопительную систему в морозные дни, достаточно высока.

Поэтому любое украшение должно проводиться с учетом возможности технического обслуживания или даже замены отдельных элементов системы – секций, вентилей, соединительных элементов.

Разметка

Перед тем как приступать, необходимо определиться с размерами и составить схему. Для этого:

1. Производят замеры радиаторов. К полученному значению высоты добавляют 5 см, ширины – 10. Таким образом вычисляют оптимальные параметры лицевой панели.
2. Чертят схему, переносят на стальную сетку. Вырезают деталь, используя ножовку по металлу. Получившийся элемент – основа лицевой панели, которую впоследствии заключают в деревянную рамку.
3. Измерив глубину батареи и прибавив к результату 2,5 см, определяют требуемую ширину боковых элементов. Высота этих деталей равна высоте лицевой панели.
4. Переносят выкройку на сетку, вырезают 2 детали.
5. Приступают к изготовлению крышки. Длина ее должна быть равна ширине лицевой панели, а ширина – быть на 1-2 см больше ширины боковых стенок.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Изготовление своими руками экрана-короба

Некоторые домашние мастера делают короба самостоятельно. Сложного в этом ничего нет. Было бы желание и время.

Необходимые инструменты и материалы

Из чего делать зашивку, каждый умелец решает сам. Материалы указаны выше. Однако не у всех есть сварочный аппарат по стали или пластику, поэтому от них придется отказаться. Обычно зашивку делают из дерева, применяя фанеру или ДСП. Популярна и ламинированная ДВП. Можно замахнуться на комбинированный вариант: каркас из дерева и пластиковые панели, например.

Инструмента нужно немного:

• рулетка;
• карандаш;
• дрель-шуруповерт;
• набор сверл;
• ножовка по дереву;
• «болгарка»
• строительный степлер;
• дюбеля и саморезы.

Еще понадобятся сосновые бруски сечением 50 х 50 и 40 х 40 мм для каркаса. Их можно заменить на стальные уголки 25 х 25 мм.

Определение размеров и изготовление эскиза

Сначала измеряют габариты радиатора: длину, высоту, ширину. Короб должен быть на 100 мм длиннее и шире радиатора, и на 50 мм выше.

На листе бумаги предварительно рисуется эскиз будущей зашивки, на который последовательно наносят все реальные замеры. На этом этапе нужно продумать способ крепления будущей конструкции. Самые оптимальные варианты — навесной или с опорой на пол (приставной). Во втором случае у кожуха будет 4 ножки, если тем из них, что находятся у стены, не мешает труба. Иначе придется задние ноги смещать вперед или делать опору на трубу.

Если есть возможность не крепить конструкцию к стене, надо так и сделать, ведь в дальнейшем защиту придется снимать для обслуживания и ремонта батареи. А если вдруг возникнет аварийная ситуация, все нужно делать быстро.

Нарезка деталей

Сначала по размерам с эскиза отрезают детали каркаса из уголка или бруска сечением 40 Х 40 мм. Если фасад будет из ДВП или пластика, под него нужно дополнительно установить две горизонтальные связи, чтобы панель не прогибалась. Затем вырезают детали обшивки.

Фасадная часть обязательно должна быть с отверстиями, причем их делают таким образом, чтобы суммарная открытая часть была более 50 % площади панели. Иначе нарушится принцип конвекции и тепло будет оставаться внутри короба. Если есть электролобзик, можно пропилить аккуратные пазы.

Далее вырезают боковые стенки (они обычно сплошные) и верхнюю крышку (съемную или глухую с отверстиями).

Сборка

Каркас из дерева собирают на саморезы, стальной — с помощью «холодной сварки» на эпоксидной основе. Если в доме есть сварочный инвертор, то задача облегчается. При сборке контролируют прямые углы. Получившуюся конструкцию примеряют к батарее. Если все хорошо, на каркас устанавливают листы обшивки, предварительно сделав в боковинах вырезы под трубы.

Установка

После сборки экран устанавливается на штатное место.

Способы монтажа могут быть разными:

• навесной (с опорой на радиатор);
• к стене с помощью дюбелей и саморезов;
• приставной (на ножках с опорой на пол);
• подвесной (к подоконнику снизу).

Крепление должно быть простым, чтобы демонтаж занимал минимум времени.

Сборка

Когда все детали готовы, приступают к сборке. 4 элемента лицевой панели соединяют вместе, используя столярный клей. Для большей надежности их рекомендуется зафиксировать гвоздиками. Аналогичным образом собирают рамки для боковых стенок и крышки будущего экрана. Места срезов закрывают кромкой для отделки.

С изнаночной стороны рамки к ней прикрепляют металлическую сетку. Для этого используют строительный степлер.

Получившиеся элементы соединяют вместе. Сначала к лицевой крепят одну боковую панель, используя металлические уголки и шурупы, после – вторую, и только потом крышку.

Экран собран, теперь при желании его можно декорировать: покрыть краской, лаком или морилкой.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку.

Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее.

Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

Уголок металлическийЛаминированная ДСПДля изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки.

Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры.

При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обои самоклеющиеся

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареиСам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареиЕсли возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Разновидности

Если задумали делать своими руками, то можете изготовить экран в виде следующих конструкций

• Экран для батареи с коробом.
• Накладной.

Накладные  декоративные экраны для радиаторов, можно сделать из различных материалов

Если у вас белое пластиковой окно и батарея уходит под подоконник, то экран можно сделать из того же материала, как и подоконник, т. е. из профиля. Вырезать своими руками профиль по размерам вашей батареи и при помощи уголков и саморезов прикрепить его к стене. По бокам установить декоративные планки, как и на подоконнике, а гвозди замазать белой краской.

Профиль подоконника

Вместо профиля можно взять лист МДФ и тоже получится красиво.

Ещё один вариант, это взять деревянную раму по размеру радиатора и при помощи саморезов натянуть на неё с обратной стороны ротанговый лист. Крепить подобный экран своими руками ещё проще. С обратной стороны рамы прибиваете две петли, а на батарею, на веревочку вешаете крючки, под эти петли. Чтобы такая решётка висела ровно надо опытным путём проверить как повесить крючки.

Из ротанга

Посмотрите на видео ещё один из вариантов изготовления защитной решётки:

Не обязательно делать своими руками, можно заказать по вашим размерам и сделают фасад для батареи. Фасад представляет собой красивые решётки, они могут быть перфорированными или резные. Перфорированные экраны обрамлены металлической полоской их просто можно закрепить своими руками. Резные решётки для радиаторов могут быть художественными произведениями, за которыми не всегда можно увидеть радиатор. Резные решётки могут быть изготовлены с применением новейших технологий, например с помощью лазерной гравировки. Из МДФ плит изготавливают резные авторские работы.

Резной

Желаю удачи и реализации своих идей!

Рекомендации по подготовке гипсокартона перед изготовлением экрана

Защитный экран может быть изготовлен из гипсокартона. В этом случае материал подготавливается особым образом, для чего его поверхность прокалывается строительным игольчатым валиком. Достаточно часто в отделах строительных материалов такой инструмент можно взять напрокат.

На следующем этапе поверхность гипсокартона пропитывается водоэмульсионным раствором с добавлением клея ПВА. Нанести данный состав необходимо с двух сторон, расход смеси при этом не превысит 3 л. Перед тем как закрыть батарею гипсокартонным экраном, необходимо подготовить материал, в качестве преимуществ описанной процедуры выступают следующие факторы:

• создание каналов, обеспечивающих теплопередачу;
• способность удерживать слой краски за счет нанесения подготовки с использованием клея ПВА;
• обеспечение дополнительного уровня теплопроводности;
• минимизация мусора при распиливании материала благодаря водоэмульсионному покрытию.
