Каким должен быть газопровод частном доме
Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.
На фото — проект газоснабжения частного дома
Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты
Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах
Обязательно обеспечьте свободный доступ к ним
Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта
Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.
Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.
Фото труб газоснабжения частного дома
Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства
Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль
Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается
Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.
Все необходимое для безопасной заправки газгольдеров
Всем известно, что газ является взрывоопасным веществом, поэтому заправка газгольдера должна осуществляться в соответствии с требованиями безопасности.
Для заливки СУГа нельзя использовать автомобильные заправочные станции, т.к. частные газгольдеры не оснащаются свечами газосброса и муфтами для балансировки давления паровой составляющей между газоемом и заправщиком. Безопасную доставку газа и заправку газгольдера может обеспечить только специальный автомобиль. В его конструкции имеется:
- насос – нагнетает газ в резервуар под давлением;
- компрессор – осуществляет дегазацию оборудования перед отсоединением.
При отсутствии таких механизмов слив остатков топлива из шланга происходит прямо на землю, что приводит к образованию взрывоопасного облака. Это может стать причиной катастрофы. А наличие подобных устройств позволяет газовозу осуществить откачку газа из газгольдера (при необходимости).
Производить заправку должны только представители компании-поставщика. За процессом должны наблюдать минимум два специалиста, облаченные в спецодежду и с защитными очками на глазах. Началу работ предшествует фиксация заправочного автомобиля. Для этого используют специальные деревянные упоры. Применение изделий из металла или подручных средств недопустимо. Во время заправки газгольдера водитель должен находится вне автомобиля. Нельзя производить работы при включенном двигателе.
Заправку емкости разрешено осуществлять только с использованием профессионального оборудования и механизмов. Использование самоделок или подручных средств может привести к стравливанию газа и взрыву. Работающее оборудование без присмотра оставлять запрещено. Так же нельзя осуществлять заправку газгольдера во время грозы и использовать в непосредственной близости открытый огонь.
Нюансы монтажа
Газгольдер может устанавливаться как под землей, так и на ее поверхности. Естественно, что в целях экономии площади лучше воспользоваться первым способом монтажа газгольдера. Единственное условие — емкость должна располагаться не глубже уровня промерзания грунта.
При расположении емкости под землей на дно котлована монтируется бетонная плита. Для надежной фиксации газгольдера к плите используется металлический трос. После крепления емкости подземный газопровод соединяется с домом.
Сразу под газовые трубы необходимо уложить сборник конденсата, который будет собирать пары при больших испарениях газа. После проверки системы газоснабжения на работоспособность яма засыпается песком.
Монтаж газгольдера можно производить как непосредственно при возведении здания, так и после завершения строительных работ. Единственное требование — минимальное расстояние от резервуара до дома должно составлять 5 м.
Где и как расположить газгольдер на участке?
Каждый владелец земельного участка, мечтающий обзавестись собственным газовым хозяйством – установить газгольдер, рано или поздно, независимо от того в городе ли он проживает или в сельской местности, задумывается о том, как разместить резервуар таким образом, чтобы не превращать несчастные несколько соток в промышленную зону. Как сделать это красиво, со вкусом. Чтобы и польза от газа была, и эстетичный вид участка сохранился.
Сделать это не сложно:
Заострите внимание на аспекте инженера – дизайнера .
Обратитесь к «свободным» дизайнерам
Проявите личное творчество. Целесообразнее и дешевле.. Какой бы выбор вы не сделали, главное выдержать технические нормативы
Расстояния до объектов, расположенных на территории должны составлять:
Какой бы выбор вы не сделали, главное выдержать технические нормативы. Расстояния до объектов, расположенных на территории должны составлять:
– до соседнего участка – 20 м.;
– до уличной осветительной линии – 15 м.;
– до строений – 10 м.;
– до дороги, водопровода, канализации – 5 м.
Ближе указанных расстояний нельзя. А вот дальше, пожалуйста. Цена пары лишних метров трубы не окажет существенного влияния на ваш бюджет.
Возможные решения оформления:
– охранную зону газгольдера засейте газонными травами;
– прекрасно будет смотреться цветник.
Что делать с выступающей из земли горловиной?
Организуйте альпийскую горку.
При этом паспортная табличка должна быть легко досягаемой.
Кустарники, а тем более деревья высаживать в охранной зоне нельзя.
Проявив инициативу и вдумчивый подход на этапах проектирования и монтажа,
потом в течение нескольких десятилетий вы будете наслаждаться собственным творчеством – ландшафтным дизайном, созданным личной фантазией и руками.
При этом в холодное время года, созерцая своё творение через окно, будете ощущать окутывающее тепло, исходящее от котла, питаемого автономным газом.
Насколько опасен газгольдер: открываем все секреты
Когда речь заходит о хранилищах для сжиженных газовых смесей, людей пугают сразу два момента. Это большое количество газа, которое будет находиться непосредственно на участке, и высокое давление внутри газгольдера.
Конечно, оба эти обстоятельства представляют повышенную опасность. Но в общем автономные газгольдеры – довольно безопасные установки, не зря их уже почти сто лет широко используют в Европе и Азии.
Давайте посмотрим объективно, в чем состоит опасность и безопасность таких хранилищ.
Первая опасность: высокое давление
Сжиженный газ находится в газгольдере под давлением. Именно это обеспечивает постоянный баланс газообразной и жидкой фаз. Отсюда – бесперебойная подача газа к отопительным приборам, плите, водонагревателю и т.д.
Известно, что из-за чрезмерного внутреннего давления любая емкость может разорваться. Но с сертифицированными новыми газгольдерами такого не случается:
- Производители испытывают каждый резервуар при давлении 25 атм.
- Для дополнительной страховки емкости снабжают предохранительными клапанами сброса, которые срабатывают уже при 16 атм. То есть, давление внутри газгольдера просто не может дойти до допустимого максимума.
- При этом в норме закачанный сжиженный газ создает в емкости всего 3–6 атм. Это ничтожно мало по сравнению с испытательным давлением.
Поэтому при правильной эксплуатации газгольдер не разрывается.
Когда возможны разрывы?
Газгольдер может разорваться при грубых нарушениях правил эксплуатации. Причины повреждений:
- Переполнение емкости топливной смесью. В современных газгольдерах это уже исключено благодаря предохранительному клапану. Но при чрезмерном заполнении резервуара можно сильно повредить его арматуру. Чтобы обезопасить себя и оборудование, газгольдер никогда не следует заполнять больше чем на 85 % от общего объема.
- Неисправность предохранительного клапана (тогда при переполнении он просто не сработает).
- Перегревание корпуса газгольдера. Он может нагреться в случае пожара или разжигания костров вблизи оборудования, а также при неправильной наземной установке (на открытом солнце).
- Закачивание в резервуар смесей, на которые он не рассчитан (к примеру, более летучих газов, чем пропан и бутан).
- Замерзание большого количества воды (конденсата) в емкости или в патрубках, которые от нее отходят.
Во всех этих случаях (кроме воздействия открытого огня) разрыв резервуара не связан со взрывом газа. Происходит только повреждение самой емкости.
Может ли взорваться или загореться газ в газгольдере?
Взрыв газовой смеси в неповрежденном газгольдере вообще невозможен. Без смешивания с воздухом газ не взрывается, а воздух внутрь газгольдера не поступает. Произойти такое может лишь в одном случае: когда использовали все топливо из резервуара (образовался вакуум), а затем неправильно произвели заправку. Чтобы исключить подобное:
- не опустошайте газгольдер более чем на 3/4;
- доверяйте заправку только профессионалам.
Загореться может лишь газ, который уже вытек из емкости. Внутри газгольдера ничего не загорится из-за той же нехватки воздуха. Чтобы обезопасить оборудование и себя от возможных пожаров:
- не разжигайте огонь, не проводите сварочных работ в непосредственной близости от резервуара;
- используйте заземление и средства молниезащиты.
Вторая опасность: утечки газа
Вытекание газовой смеси более опасно, чем собственно повреждение газгольдера. Снаружи жидкая фаза быстро испаряется, превращаясь в обычный газ. Но пропан-бутановая смесь тяжелее воздуха, поэтому она «растекается» по низким местам.
Когда возможны утечки газовой смеси:
- при повреждениях самой емкости;
- при неисправности арматуры;
- в случае неправильного обслуживания оборудования (заправки, ремонта, осмотра);
- когда есть неплотности в местах соединений.
Какой газгольдер выбрать: с высокими патрубками или высокой горловиной
В зависимости от условий проведения автономной газификации используются газгольдеры двух видов.
С высокими патрубками
Размещают на усадьбах с высоким уровнем грунтовых вод, на глинистой или суглинистой почве. Расположенные выше поверхности грунта патрубки, на которых стоит регулятор давления, запорная арматура, позволяют исключить затопление и попадание воды на оборудование, обеспечить удобный доступ к контролю и заправке резервуара при необходимости.
С высокой горловиной
При любых погодных условиях на арматуру газгольдера не попадут осадки или вода. Есть удобный доступ в любое время к резервуару. Широкий люк-паз упрощает прохождение повторного освидетельствования емкости на предмет безопасности использования через каждые 20 лет. К такому газгольдеру можно подключать мощный котел.
Как перевести котел отопления на сжиженный газ
Основная разница между природным и сжиженным газом, заключается в том, что первый подается и сжигается при более высоком давлении. Автоматика обычного оборудования, настроена под показатели, равные 6-12 атм. При понижении показателей, срабатывает датчик давления, отключающий горелку.
Работа котла отопления на пропан-бутановой смеси, требует изменения конфигурации и параметров:
- Необходимо изменить скорость подачи газовоздушной смеси.
- Потребуется установить комплект жиклеров для сжиженного газа.
- Настроить автоматику под другие рабочие параметры.
Современные одноконтурные и двухконтурные отопительные котлы, предназначены для работы на сжиженном и магистральном газе. Переоборудование требует замены форсунок и переключения котла в другой режим.
Технические условия, для использования сжиженного газа в индивидуальных котлах, не предназначенных для данного типа топлива, существенно отличаются. Помимо замены жиклеров, потребуется сложная перенастройка автоматики и регулирующей арматуры.
Правильно отрегулировать подачу газа в котел при переходе на сжиженный газ, установить минимальный предел давления и выполнить другие работы самостоятельно, без наличия специальных навыков, сложно. Согласно действующим нормам, все работы должны выполнять, исключительно лицензированные специалисты.
В технической документации отопительного оборудования, указывается минимальное давление, при котором горелка продолжает работать. Чем ниже данный показатель, тем больше пропан-бутановой смеси, будет возможно использовать из заправленной топливной емкости. Обычно, в емкости остается от 15-30% от общего объема.
Форсунки для котла под сжиженный газ
В разделе, как перевести котел отопления на расход газового котла на сжиженном газе, было упомянуто о необходимости замены жиклеров или форсунок. Переоборудование требуется по нескольким причинам:
Отличие форсунок для сжиженного и магистрального газа заключается в разных диаметрах выпускного отверстия. Как правило, жиклеры для пропан-бутановой смеси уже.
- После установки комплекта форсунок для перевода котла отопления с природного газа на сжиженный газ, несколько увеличивается давление в системе.
- Уменьшенный диаметр жиклера, приводит к снижению скорости подачи газовоздушной пропан-бутановой смеси. Для нормальной работы 10 кВт агрегата требуется, чтобы напор составлял не более 0,86 кг/час.
Форсунки или жиклеры продают комплектами. Некоторые производители, в базовой комплектации прилагают всю необходимую для переоборудования арматуру. В других случаях, комплект придется приобретать отдельно.
Какой расход сжиженного газа у котла
Объем потребления сжиженного газа в газовых котлах отопления, указан в технической документации, предоставляемой производителем. У всех моделей он разный и зависит от нескольких факторов:
- Производительность.
- Тип горелочного устройства.
- Настройка оборудования.
На технические характеристики потребления сжиженного газа, также влияет то, насколько выбранная модель приспособлена для данного типа топлива. В среднем, для 10-15 кВт агрегата, потребуется 2 в неделю и в месяц, 9 баллонов.
Каким газом выгоднее топить – природным или сжиженным
Сравнительный расход природного и сжиженного газа, при эксплуатации отопительного котла, показывает, что выгоднее отапливать дом при подключении котельного оборудования к магистрали. Отапливать пропан-бутановой смесью, стоит исключительно в следующих случаях:
- Изменения в конструкции и перенастройка котла при использовании сжиженного газа, носят временный характер. От начала регистрации и заказа проекта для установки отопительного оборудования, подключенного к магистральному газопроводу, может пройти около полугода.В течение этого периода, отапливать помещение электрическим или твердотопливным отопительным оборудованием, специально купленным для этой цели, экономически нецелесообразно. Стоимость перевода обычного котла на сжиженный газ, колеблется от 500-1000 руб.
- Подключение газгольдера – в данном случае, стоимость использования смеси выгодней, чем отопление дровами, электричеством или соляркой. Единственным условием является то, что настраивать давление сжиженного газа, регулировать работу автоматики, доложен квалифицированный специалист. Неправильные настройки приводят к увеличению расхода, приблизительно на 15%.
Экономическая составляющая, безопасность эксплуатации, возможность обратного перехода на природный газ – все эти факторы, делают целесообразным использование котлов, работающих на сжиженном газе.
Схема подключения от газгольдера до частного дома
Кроме резервуара в системе задействованы газопровод и цокольный ввод. Газовая труба нуждается в осмотре и обслуживании, но сам трубопровод невозможно контролировать без отключения емкости. Поэтому его проверяют и прочищают сотрудники сервисной службы.
Перед домом монтажники поднимают газопровод до уровня пола первого этажа и вводят в здание — сваривают цокольный ввод. Для защиты от замерзания конструкцию иногда помещают в специальный теплоизоляционный футляр. Отдельно следить за вводом не нужно.
9
Конденсатосборник
Оборудование монтируют в нижней точке газопровода и используют для сбора конденсата: бутана в жидкой фазе, тяжелых углеводородов, воды. Благодаря устройству газопровод работает нормально, пробки не образуются, жидкая фракция не попадает в котел.
Не проверяете. Специалисты по техобслуживанию откачивают конденсат, если возникает проблема с подачей газа. В остальных случаях оборудование испаряет осадочные фракции.
10
Манометр на цокольном вводе
Прибор показывает финальную отметку давления во внутренней сети и возможные перебои в подаче газа. В идеальных условиях значение соответствует показаниям манометра после редуктора (если устройство подключено).
Проверяете — третья точка контроля. Если давление упало и газа не хватает, нужно искать причину по цепочке: проверить уровень СУГ, показатели до и после редуктора.
Иногда еще один манометр монтируют в доме — непосредственно перед котлом или газовой плитой. Прибор необязательный: его устанавливают для дополнительной проверки давления.

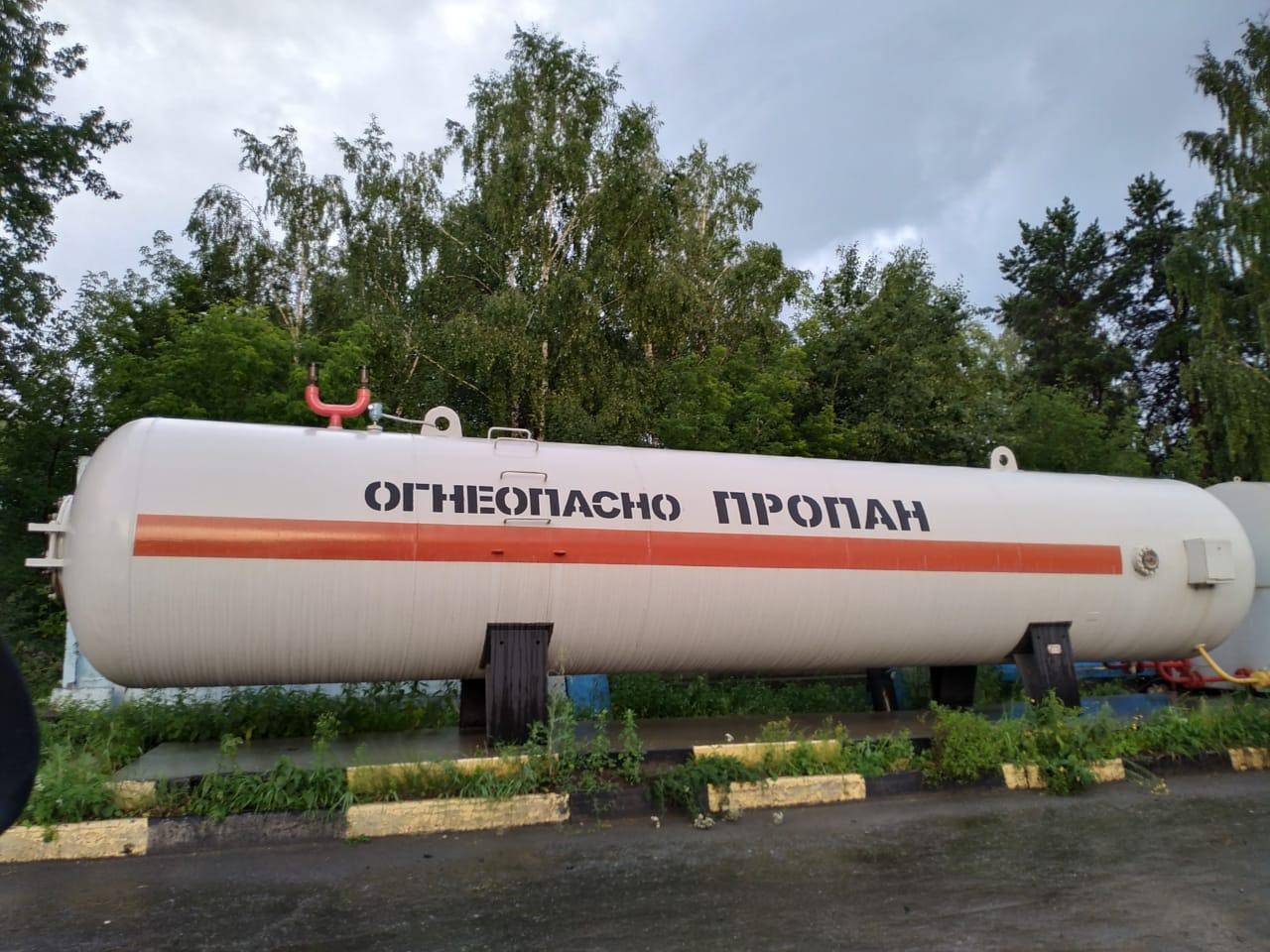

Газгольдер для частного дома: характеристики и особенности устройств
Внешне газгольдер представляет собой довольно большую емкость цилиндрической формы, которая имеет целый ряд функциональных дополнений, призванных сделать его использование безопасным. Среди дополняющих элементов стоит выделить:
- детали, предназначенные для крепления емкости к основанию, роль которого, как правило, выполняет бетонная плита;
- несколько клапанов, предназначенных для различных целей: подключение емкости к газопроводу, заливка газа, а также удаление накопившегося конденсата;
Строение газгольдера: 1 — резервуар с толщиной стенок 8-10 мм, 2 — обмазочная гидроизоляция, 3 — объем бака 1-50 куб.м, 4 — запорно-предохранительная арматура и редуктор, 5 — горловина, 6 — усиливающий воротник горловины, 7 — усиленная защита сварных швов
- обязательно предусматривается предохранительный клапан, предназначенный для сброса избыточного давления в системе и предотвращения его разрушительного воздействия;
- другой предохранительный клапан выполняет запорную функцию и предотвращает попадание чрезмерно высокого давления в систему газопровода;
- специальный двухступенчатый регулятор служит для снижения давления непосредственно перед поступлением газа в газопровод, так как показатель в емкости обычно значительно превышает необходимый для работы потребляющего устройства.
Кроме всего этого, газгольдер обязательно должен быть оснащен конденсатоприемником, датчиками, которые показывают уровень заполненности бака и давления в нем. Для защиты от коррозии в емкостях предусмотрена система катодной защиты.
Существует два способа разделения газгольдеров на типы: в зависимости от того, где они размещаются, а также от расположения оси. В первом случае выделяют наземные и подземные модели, причем первые имеют значительно меньший объем. Во втором случае – горизонтальные, которые более предпочтительны для отопления домов, и вертикальные.

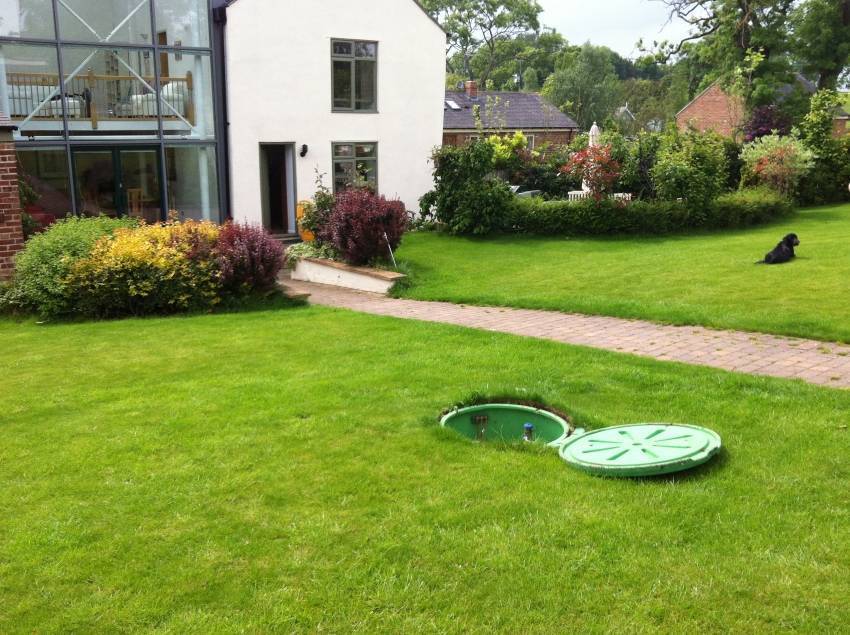

Крышка люка подземного газгольдера на участке
Что нужно знать прежде чем купить газгольдер — особенности и критерии выбора
Разумеется, прежде всего нужно знать объем газа, который вы будете расходовать в течение года. От правильно выбранного объема резервуара зависит непрерывность подачи газа и периодичность его заправки. Специалисты рекомендуют произвести расчеты и разработку проекта газоснабжения на этапе строительства дома.
При выборе объема резервуара необходимо обратить внимание на важный момент. Емкость для газа «до краев» никогда не заполняется, ее полезный объем обычно не более 85%. Частные жилые сооружения (загородные коттеджи, дачи) достаточно оборудовать резервуарами объемом до 10 куб.м
В среднем размер газгольдеров для частного использования варьируется от 2,7 до 10 куб.м
Частные жилые сооружения (загородные коттеджи, дачи) достаточно оборудовать резервуарами объемом до 10 куб.м. В среднем размер газгольдеров для частного использования варьируется от 2,7 до 10 куб.м.
На выбор достаточного размера резервуара влияет не только площадь всех отапливаемых помещений
Но и, что немаловажно, уровень утепления здания, минимальная и среднегодовая температура в регионе. А еще мощность устанавливаемого отопительного оборудования и наличие панорамных окон. Частота заправки резервуара напрямую зависит от его объема
Однако, если дом планируется для постоянного проживания – заправлять хранилище придется минимум дважды в год. Это обусловлено тем, что летний газ имеет отличную пропорцию бутана и пропана от зимнего. И чтобы зимой остаться в тепле – необходимо пользоваться предназначенным для этого сезона составом газа
Частота заправки резервуара напрямую зависит от его объема. Однако, если дом планируется для постоянного проживания – заправлять хранилище придется минимум дважды в год. Это обусловлено тем, что летний газ имеет отличную пропорцию бутана и пропана от зимнего. И чтобы зимой остаться в тепле – необходимо пользоваться предназначенным для этого сезона составом газа.
Какое должно быть давление
Рассмотрим датчики давления. Здесь куча всего, куча всяких кранов
Вот на них нужно обращать внимание, когда к вам приехал газовоз
Это очень важно, чтобы вы могли понять какого качества газ к вам приехал. Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана
А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана
Хороший качественный газ пропан — он имеет более высокое давление, чем бутан. А для газгольдеров требуется именно пропанистый газ, чтобы в газе было, как можно больше пропана.
Зимой нужно смотреть, чтобы давление было не ниже 5, а летом оно должно быть не ниже 8, а то и 9 атмосфер. Это говорит о том, что вам привезли качественный газ. Это косвенный показатель, но очень важный. Об этом мало кто знает. Это такой момент, который мы сами даже для себя определяем. Если мы приехали на какую-то оптовую базу и заправились некачественным газом, давление будет очень маленькое. Это для нас будет сигналом о том, что надо проверять. Что-то либо не так с системой, либо нам просто залили некачественный газ. Тогда мы начинаем использовать плотномер, при помощи которого проверяем качество газа. Таким образом мы понимаем, что нужно его менять, либо соглашаемся с тем, что у нас все хорошо и везем уже газ этот заказчику.
