Замена труб в ванной и туалете самостоятельно: инструкция

Этапы проведения работ

Для работ по прокладке водопровода к смесителю ванны нужны: электропресс, рожковые ключи, развертка, ножницы для труб, пружина для сгибания. В ванной есть вводы ХВС и ГВС с тройниками на концах под опрессовку.

Порядок работы:

1. Для прокладки горячего и холодного трубопровода по стенам делают разметку с применением уровня, при этом первую трубу ставят над второй.
2. Крепят плоскими зажимами с шагом 500 – 600 мм.
3. Устанавливают отсекающие вентили на входе, рядом со стояком, к трубам стыкуют с применением ниппелей и зажимных муфт.
4. На внешнюю резьбу наматывают тефлоновый уплотнитель, скручивают соединители с краном, режут трубы специальными ножницами.
5. На конце трубы делают фаску (калибруют) с применением развертки.
6. На резьбу надевают гайку, внутрь заводят хвостовик стыковочной муфты, закручивают до упора.
7. Подготовленную трубу и кран соединяют, затягивают рожковым плоским ключом.
8. Элементы соединяют с вмонтированным в стену тройником, для этого на конце трубы размечают глубину маркером (зависит от диаметра).
9. Трубу вставляют по отметке в фитинг, опрессовывают.
10. ПВХ трубы можно сгибать, поэтому участок от крана до смесителя делают цельным, для корректной гибки используют пружину, которую вставляют в трубу в месте поворота.
11. Для стыкования с запорным вентилем используют зажимную муфту, аналогично поступают с веткой холодной воды.

Со смесителем стыкуют тройниками для ГВС и ХВС, их фиксируют на крепежной пластине, прикрученной к стене. Перед монтажом смесителя трубы одевают в пенофоловую теплоизоляцию, соответствующего размера по диаметру с разрезом по боковой части.

Смеситель ставят на полку ванны, для этого сверлят 4 отверстия (по шаблону). В них помещают элементы устройства (ручки, излив, душевой шланг с лейкой). Для подсоединения водопровода применяют гибкие шланги. Аналогично выполняют прокладку труб к умывальнику, бойлеру, другим сантехустройствам.

https://youtube.com/watch?v=EFZcWaog6zs

Материалы и инструменты

С учетом того, что замена чугунных труб на пластиковые не требует использования сварочного оборудования, эта работа осуществляется легко и быстро.

Необходимо использовать следующие материалы:

• для унитаза;
• труба 110 мм для стояка и отвода от унитаза;
• пластиковые трубы 50 мм для мойки, умывальника и ванны;
• трубки 25-32 мм для стиральных и посудомоечных машин;
• углы, тройники, переходники и муфты для соединения труб одного и разного диаметра, обхода неровностей и присоединения к источникам слива воды;
• силиконовый ;
• цемент для заделки выемок в стенах в случае укладки труб закрытым способом;
• пластиковые хомуты различного диаметра.

Потребуется такое оборудование:

• перфоратор с дисками по металлу и бетону;
• строительный уровень;
• болгарка или ножовка по металлу;
• молоток;
• зубило;
• монтажный пистолет для герметика;
• разводной ключ;
• отвертка;
• рулетка;
• маркер.

Желательно приобретать материал, изготовленный одним производителем. Планирование включает в себя составление схемы, на которой отображены все точки водосброса и трубопровод, соединяющий их.Каждый отрезок должен быть тщательно промерен.

Перед началом работы нужно предупредить соседей о том, что будет проводиться замена канализационной трубы. На это время слив необходимо прекратить.

Зачем менять трубопровод?

Многие домовладельцы задаются вопросом, нужна ли замена старых труб в ванной комнате, если система водоснабжения и канализации работают исправно. С одной стороны, кажется, что не стоит лезть туда, где все работает, а с другой, чаще всего коммуникации в многоквартирных домах возрастом более 50 лет сильно изношены.

Гудение или дребезг в трубах, вода с ржавчиной, небольшие протечки, к которым мы привыкли,  не замечаем, однажды могут вылиться в одну большую коммунальную трагедию. Опытные сантехники советуют заменять водопровод и канализацию в санузле при следующих случаях:

1. При сильном износе коммуникаций. Если возраст дома превышает оговоренные 50 лет, в нем необходимо проводить капитальный ремонт водопровода и канализации с заменой стояков. Трубы за годы эксплуатации внутри зарастают слоем ржавчины, грязи, из-за чего их диаметр уменьшается, а давление в системе увеличивается, это часто становится причиной аварий.
2. При переходе на новые материалы. Прогресс, как говорится, идет семимильными шагами, в арсенале мастеров появляются все более совершенные, долговечные, безопасные для здоровья человека материалы. Современные изделия изготавливают из металлопластика или пластика, тогда как основная масса старых домов оснащены чугунными.
3. При перепланировке санузла. Наличие более современных материалов дает новые возможности: в квартирах часто делают перепланировку, переносят раковины, унитазы или даже ванны, подключают новое оборудование. Чтобы вся эта система работала, вода поступала в краны, а канализация уходила, куда ей следует, требуется замена труб в туалете и ванной.

Какой способ лучше для маленького туалета?

Чтобы соорудить сложную габаритную перегородку в санузле, потребуется много материала и свободной площади, а значит метод не подходит для тесного туалета. Оптимальным решением считаются короба, повторяющие изгибы водопроводных узлов: они не только маскируют трубы, но и служат дополнительными полочками для предметов гигиены. Различные жалюзи также экономят полезное пространство: в отличие от распашных дверей, они занимают меньше места.

Чтобы минимизировать потери площади санузла, можно воспользоваться скрытой установкой труб. Этот вариант подходит для небольших туалетов. Он реализуется на начальном этапе ремонта и только после полной замены коммуникаций на современные. Для скрытого монтажа применяют трубы из меди или пластика: их зашивают прямо в стену или пол. Штробы делаются с помощью перфоратора и болгарки в соответствии с количеством и диаметром труб. Это решение требует немалых денежных затрат и определённых навыков. Не следует забывать и об отверстиях для доступа к счетчикам.

Типы разводки инженерных коммуникаций

Существует два вида разводки:

• последовательная;
• коллекторная.

Оба типа разводки имеют свои плюсы и минусы. Отметим, что последовательная разводка применяется в зданиях с малым количеством сантехнических приборов (4-5 точки), но значительно дешевле при устройстве. Подходит для стандартной квартиры или небольшой ванной комнаты в частном доме.

Для зданий большой площади, с большим количеством используемых сантехприборов выполняется коллекторная разводка труб (более 5 точек и при дальнем расположении приборов друг от друга). Удобный тип разводки, но значительно дороже обходится, чем последовательный тип монтажа.

Рассмотрим кратко оба типа разводки труб в ванной комнате.

Разводка последовательного типа

Типовым видом подключения сантехприборов можно считать их последовательное подключение в таком порядке:

• унитаз;
• раковина;
• ванна (душевая кабина).

В наше время почти всегда подключается стиральная машина. Также можно подключить биде. Для обеспечения горячей водой, используется электрический бойлер. Удобно, при наличии места, выполнить установку бойлера тоже в ванной комнате.

Коллекторный тип разводки

От стояков водоснабжения выполняется установка коллекторов (горячее и холодное водоснабжение). Диаметр каждого коллектора должен быть равен сумме диаметров подводящих труб к сантехприборам.

Коллекторы лучше приобретать в собранном виде для нужного количества монтируемых приборов, можно приобрести коллектор и с дополнительным отводом на перспективу увеличения точек потребления.

При коллекторном подключении каждый прибор подключен отдельно к водопроводу. Пи таком подключении сохраняется давление воды для всех точек.

Способы монтажа водопроводных труб

Имеется два способа монтажа труб в ванной комнате:

• открытый;
• закрытый.

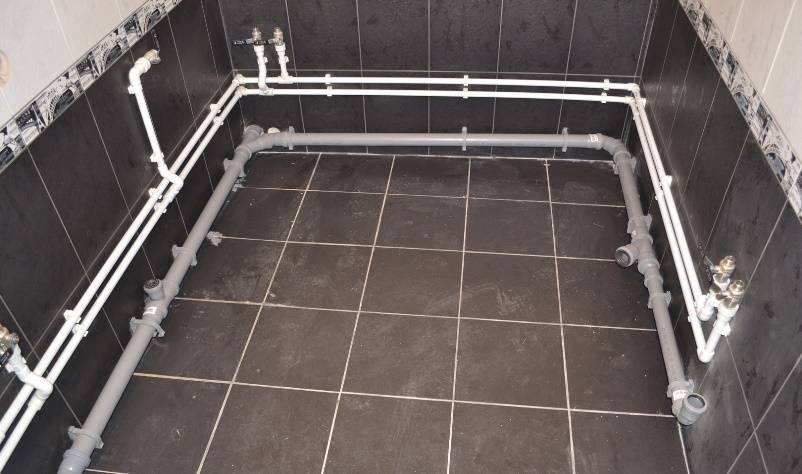

Открытый способ прокладки труб более простой. Он имеет положительный момент в том, что можно выполнить работу после завершения отделки ванной комнаты, но несколько уступает закрытому способу монтажа труб по внешнему виду.

Коммуникации монтируются в данном случае с креплением к полу и стенам. Положительным моментом открытого способа является доступность к коммуникациям для ремонта.

Закрытый способ прокладки труб коммуникаций более трудоемкий и затратный. Приходится устраивать штробы в стенах и затем прятать коммуникации. При креплении по поверхности стены (обычно по несущим стенам) требуется устройство различных декоративных фальш-панелей.

Закрытый способ прокладки имеет лучший внешний вид, коммуникации скрыты, доступны взгляду только отдельные точки соединения с сантехприборами. Отрицательным моментом можно считать трудную доступность к коммуникациям в случае ремонта, особенно если монтаж устроен в штробах.

Процедура демонтажа коммуникаций

Для выполнения демонтажа необходим точный алгоритм действий. Только соблюдая последовательность, можно качественно выполнить работу.

Обрезка и снятие труб

Нужно отсоединить все устройства сети — краны, сливной бачок, ванну, унитаз, отопительный котел. Потребуется разобрать старые коммуникации на отдельные части.

Чтобы сделать демонтаж, нужно разобрать старые коммуникации.

Канализационные трубы крупных диаметров уплотняются в разводных стаканах. Удалить их с помощью простого инструмента не получится, придется обрезать болгаркой.

Замена запорных кранов и сливной системы

Замена трубопровода предусматривает перекрытие водоснабжения. Если отключить весь стояк, то воды не будет во всех квартирах подъезда, присоединенных к нему.

Запорный кран, перекрывающий воду в помещении, следует менять сразу после демонтажа старой системы. Для этого нужно предварительно перекрыть стояк. После монтажа вентиля на помещение требуется его перекрыть, подать воду.

Извлечение дюбелей и прокладка штроб

Перед монтажом нужно извлечь из стены дюбели, которые служили держателями для старых компонентов. Если прокладка предусмотрена закрытого типа, то потребуется прокладывать штробы

Причем неважно, какого типа схема водоснабжения — параллельная или последовательная. Нужно обеспечить доступ к запорному крану, чтобы можно было перекрыть воду. Перед монтажом придется прокладывать штробы

Перед монтажом придется прокладывать штробы.

Выбираем трубы для ванной

Перед выполнением работ по замене коммуникаций в санузле важно определиться, каким конструктивным элементам отдать предпочтение при прокладке новой системы. Для разводки, как правило, применяются трубы следующих видов:. Для разводки, как правило, применяются трубы следующих видов:

Для разводки, как правило, применяются трубы следующих видов:

• пластиковые;
• стальные;
• чугунные;
• металлопластиковые;
• керамические;
• медные;
• асбестоцементные.

Трубы из стальных сплавов (в них содержатся разнообразные добавки, алюминий, мед, никель) обычно используются в многоэтажных домах, где необходимо создать эффективную и долговечную разводку.

Такие коммуникации устойчивы к воздействию горячей/холодной воды, выдерживают высокое давление. Среди недостатков можно назвать возможные засоры из минеральных осадков, которые часто скапливаются на стенках.

Хрупкость и образование пробок – отрицательные стороны керамических трубопроводов, из которых обычно монтируются магистральные коммуникации. Из-за сложности работ замена подобных систем производится профильными организациями

Медные трубы – качественные долговечные изделия, не поддающиеся коррозии и агрессивному воздействию химических веществ. Стоит учесть, что подобные элементы отличаются дороговизной и плохой совместимостью с сталью и прочими металлами. Из-за этих недостатков чаще всего они применяют в частных домах.

В старых зданиях, построенных в 60-70-х годах прошлого века, обычно использовались чугунные трубы. Подобные системы имеют важные преимущества, поскольку этот металл отличается хорошей теплоемкостью и устойчивостью к температурным перепадам.

Существенным же минусом подобных конструкций является их тяжесть (для установки и разбора требуется спецтехника), а также непереносимость ударных нагрузок и склонность к засорам – на их поверхности легко образуются скопления минеральных осадков и мусора.

В настоящее время широкое распространение получили полипропиленовые трубы, которые отличаются доступной ценой, легкостью, эластичностью, устойчивостью к воздействию коррозии и агрессивных веществ, не склонностью к образованию заторов.

Полипропиленовые трубы подходят для прокладки как закрытых, так и открытых систем, поскольку отличаются прочностью, эстетичным внешним видом, не требующим окраски или другой отделки

Однако их применение оправдано лишь для прокладки внутридомовых коммуникаций, поскольку пластик плохо переносит температурные перепады

Кроме того, полипропиленовые трубы деформируются под воздействием высоких температур, поэтому для горячего водоснабжения их следует использовать с осторожностью

Еще одним популярным на сегодняшний момент материалом является металлопластик, совмещающий полимерные и металлические слои. Подобный материал весит несколько больше, чем пластиковые аналоги, но отличается прочностью, устойчивостью к минеральным осадкам, а главное, имеет крайне низкий показатель деформации.

Как правило, для самостоятельно проведения работ используются два последних варианта, поскольку полимерные и металлопластиковые трубы легки в обработке и монтаже. При этом все работы с ними можно производить с минимумом специального оборудования.

Подбирая материал для замены коммуникаций, необходимо также определиться с размерными параметрами элементов:

• для внутренних стояков подойдут трубы диаметром 40 мм;
• для канализационного слива – 50 мм;
• для прокладки систем горячего/холодного водоснабжения – 15, 25 и 32 мм.

Процесс замены труб в ванной состоит из демонтажа имеющихся водопроводной и канализационной систем и прокладке новых конструктивных элементов.

Сравнить характеристики ПП и металлопластиковых труб поможет статья, полностью посвященная оценке положительных и отрицательных сторон востребованных позиций на рынке.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

https://youtube.com/watch?v=8jOI8k-KkUk

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Решение организационных вопросов

Следует предусмотреть схему прокладки труб, сделать необходимые замеры. Нужно составить проект на бумаге, желательно записать все данные, определиться со схемой прокладки водоснабжения.

Для прокладки труб нужно сделать замеры.

Требуется посчитать количество перекрывающих кранов, перемычек, тройников, анкеров-держателей. Затем надо определиться с материалом изделий, способом их монтажа (резьбовой или пайка).

При замене канализации особое внимание уделяют стояку в многоквартирном доме. Здесь Необходимо предупреждать соседей сверху о том, чтобы они в этот период не пользовались унитазом

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

• выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
• выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов

Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.

Демонтаж старой коммуникации и прокладка новой

Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Руководство по демонтажу

Вследствие того, что сера, которой соединяют участки коммуникаций, имеет свойство затвердевать, произвести снос будет затруднительно. Так как можно понять, какой состав использовали для крепления? Чтобы это выяснить, необходимо к соединению поднести паяльную лампу. Неприятный запах и оплавление, свидетельствуют о наличии серы.

Демонтаж стыков горелкой или паяльной лампой

Для разрушения трубопровода, где есть соединение с использованием серы, понадобится молоток, зубило, паяльная лампа либо горелка. Сера является химическим элементом, поэтому при нагревании начнет выделять в воздух вредные вещества. Они ядовиты для человека и наносят вред всему окружающему. Тем более процесс нагрева может длиться несколько часов. Следовательно, потребуется противогаз и остальные защитные средства, предотвращающие возгорание рядом стоящего оборудования или мебели. Можно воспользоваться защитным экраном, изготовленным из металлической основы или асбеста.

Подробный инструктаж по демонтажу коммуникаций

Демонтаж системы начинается с ликвидации труб, размещающихся на расстоянии от стояка. Для оперативной работы используют молоток и зубило. Ведь чугун сам по себе довольно хрупкий материал, соответственно, легко поддается механическому разрушению.

Важно! Чтобы выполнить разбор труб, не рекомендуется применять молоток с металлической насадкой. Если не рассчитать силу удара, молоток провалится внутрь трубы, отчего может произойти масштабный затор канализационной системы или закроется просвет трубопровода. Для работы подойдет молоток с полимерной насадкой

Для работы подойдет молоток с полимерной насадкой.

Для работы подойдет молоток с полимерной насадкой.

Процесс снятия трубы включает несколько этапов:

1. Работа молотком проводится до того момента, пока не станет видна крестовина в стояке.

2. Необходимо расшатать крестовину. Эту процедуру проще сделать, когда остается небольшой участок трубы. Однако некоторые мастера лишнее не оставляют, чтобы полностью открыть соединение.

3

Надевают все защитные средства, принимают меры предосторожности посредством защитных экранов. Если в демонтаж вовлечены два профессионала, работа займет меньше сил и времени. Один специалист нагревает серу, второй, в то же время расшатывает трубу, скалывает и убирает вязкую серу

Один специалист нагревает серу, второй, в то же время расшатывает трубу, скалывает и убирает вязкую серу

Один специалист нагревает серу, второй, в то же время расшатывает трубу, скалывает и убирает вязкую серу.

4. Крестовина без труда вынимается из стояка, когда удалена большая часть серы.

Важно! Следует соблюдать осторожность при удалении трубы, скрепленной с тройником. Часть трубы отрезают болгаркой. При этом должен остаться фрагмент длиною не больше 10 см

При этом должен остаться фрагмент длиною не больше 10 см

При этом должен остаться фрагмент длиною не больше 10 см

При этом должен остаться фрагмент длиною не больше 10 см

Затем этот отрезок надо расшатать и удалить.

При этом должен остаться фрагмент длиною не больше 10 см. Затем этот отрезок надо расшатать и удалить.

Скрытая разводка коммуникаций

Всего существует четыре способа скрытой разводки коммуникаций в санузле:

• короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;

  Разводка труб в коробе.

• фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;

  Маскировка инженерных сетей фальш-панелью.

• полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;

  Укладка труб в штробах.

• укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.

  Трубы под стяжку.

Сравнительная характеристика указанных технологий приведена в таблице ниже:

Характеристики	Тип скрытой установки
короб	фальш-панель	штробы	стяжка
полезный объем помещения	уменьшается незначительно	снижается намного	не изменяется	снижается
трудоемкость работ	низкая	средняя	очень высокая	высокая
качество интерьера	среднее	высокое
доступ к коммуникациям	через ревизионный люк	–	–
совместимость с инсталляциями	+	–
наличие мокрых процессов	–	+
сдача под ключ	1 день	2 дня	2 – 3 дня	неделя

Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.

Открытый монтаж инженерных систем

Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.

В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:

• позади ванны трубы уложены открытым способом;
• стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;

  Короб для стояка.

• инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
• для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;

  Водорозетка для стиральной машинки.

• для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;

  Двойная водорозетка.

• патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.

  Скрытая укладка канализации.

Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.

Укладываем трубы без ошибок

Монтаж водопроводной системы

Рабочий процесс состоит из нескольких этапов, последовательность которых важно строго соблюдать

1. Перекрыть подачу воды к санузлу. При необходимости замены центрального стояка требуется получить разрешение от управляющей компании и предупредить соседей о временном отключении водоснабжения.
2. Установка отдельных шаровых кранов на холодную и горячую воду (по желанию — и на сантехнические приборы).
3. Монтаж фильтров грубой очистки и водяных счетчиков.
4. Разводка труб согласно схеме.
5. Контрольный пуск воды (холодную и горячую воду включить на 10-15 минут для проверки трубопровода на предмет течи).

Особенности прокладки труб к полотенцесушителю

При монтаже полотенцесушителя к магистрали отопления работы могут проводиться только летом, к трубе с горячей водой — в любое время года.

Для обеспечения возможности отключения змеевика между ним и магистралью рекомендуется установить перемычку, которая будет соединять прямую и обратную трубы. Перед нижней и над верхней секциями полотенцесушителя выполнить монтаж шаровых кранов.

Расстояние между стеной и змеевиком будет зависеть от диаметра его трубы: для радиаторов с сечением менее 23 мм оставляют зазор 35 мм, от 25 мм — 50 мм.

Укладываем канализационную магистраль

Трубы канализации необходимо устанавливать под небольшим уклоном (на 1 пог. м примерно 2 см) для обеспечения качественного слива отработанных вод и предупреждения засоров. Прокладку начинают от точки, дальше всего расположенной от центральной канализации.

Части конструкции соединяются посредством специальных раструбов с уплотнительными кольцами (широкой частью к стояку). Места соединений промазываются силиконовым сантехническим герметиком.
