Описание оборудования
Основное назначение насоса — обеспечить движение теплоносителя в системе отопления. При условии правильного выбора такая помпа сможет прокачивать необходимый объем теплоносителя, делая систему отопления экономичной и существенно повышая ее коэффициент полезного действия.
Если ранее наибольшей популярностью пользовались автономные системы отопления гравитационного типа, где движение жидкости происходило за счет имеющегося наклона трубы и теплового расширения, то сегодня большинство домовладельцев использует принудительное отопление, основу которого составляет мощный электрический рециркуляционный насос.
Понятие о рециркуляционном насосе описано в данном видео:
Устройство стандартных рециркуляционных помп состоит из следующих элементов:
- вал ротора;
- электродвигатель;
- корпус;
- ротор.
Знания, которые нужны для расчета
Чтобы верно понимать и производить полный алгоритм расчета циркуляционного насоса системы отопления, следует уметь правильно отталкиваться от определенного значения, правильность которого, не будет вызывать сомнений. Чтобы это сделать, нужно в первую очередь открыть паспорт помещения, в котором будет проходить установка оборудования и узнать его общую площадь. Для примера расчета будем брать частный дом, с общей площадью 300 квадратных метров.
Далее, нужно определить все значения, которые понадобятся для расчета, это 3 главных параметра:
Для расчета тепла понадобятся все эти величины. Для каждого дома, есть специальные нормы, которыми должен обладать источник обогрева. Иначе говоря, некоторая норма формул, которая используется в дальнейшем.
Известна общая площадь предполагаемого помещения, это триста квадратных метров. Второй же показатель, зависит только от вида постройки: в многоквартирном доме показатель равен семидясети Вт на метр в квадрате, в случае, использованном на примере (отдельно стоящее здание) это сто Вт на метр в квадрате. Переведя все значения в формулу, получится: 300*100/1000=30КВТ. В итоге получается, что мощность отапливающего прибора помещения будет равна тридцать киловатт.
Есть и другой метод, с помощью которого можно произвести расчет. Величина помещения, которое отапливается, а также нужную мощность отопительного агрегата можно найти ниже:
- 5 КВТ — V помещения устаревшего здания 70-150 кв.м, V помещения нового здания 60-110 кв.м;
- 10 КВТ — V помещения устаревшего здания 150-300 кв.м, V помещения нового здания 130-220 кв.м;
- 20 КВТ — V помещения устаревшего здания 320-600 кв.м, V помещения нового здания 240-400 кв.м;
- 30 КВТ — V помещения устаревшего здания 650-1000 кв.м, V помещения нового здания 460-650 кв.м;
- 40 КВТ — V помещения устаревшего здания 1050-1300 кв.м, V помещения нового здания 650-890 кв.м;
- 50 КВТ — V помещения устаревшего здания 1350-1600 кв.м, V помещения нового здания 900-1100 кв.м;
- 60 КВТ — V помещения устаревшего здания 1650-2000 кв.м, V помещения нового здания 1150-1350;
Формула V здания или квартиры, V вычисляется произведением его H на S. (V=S*H):
- V — объем всего помещения;
- S — суммарная площадь, которая отапливается;
- H — высота помещения;
В выбранном для примера варианте, высота равна 2.5 метра. Полная суммарная площадь в таком случае будет равна по формуле. 300*2.5=750 метров в кубе. Исходя из данных выше, это как раз 30 киловатт.
Конструкционные различия
Гидронасосы бывают следующих конструктивных типов:
- Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.
- Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
- Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
- Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.
- Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».
Отличия оригинальных насосов от подделок
Поскольку в магазинах продают не только качественные циркуляционные насосы, но и часто встречаются подделки, нужно научиться их различать Бюджетные модели часто не смогут оправдать ваши ожидания. Качественные циркуляционные насосы чаще всего встречаются примерно в одном ценовой диапазоне в разных магазинах.
Если вы находите вариант в 2 раза ниже рыночной, не спешите радоваться. Это может быть подделка популярного бренда. В таком случае описание вряд ли будет соответствовать действительности. Простые и дешевые аналоги не смогут справиться с поставленными задачами, поэтому лучше не рисковать.
Если вы хотите купить циркуляционный насос, который будет отлично работать на протяжении всего эксплуатационного срока, обращайтесь к проверенным продавцам ищите качественное оборудование
Чтобы определить подделку от фирменного изделия, обратите внимание на следующие критерии:
- покрытие. В оригинальном насосе лакокрасочное покрытие должно быть равномерным. Продукция производится на специальном промышленном оборудовании, поэтому любые дефекты производитель исключает. В некачественных подделках может быть неравномерное окрашивание;
- в техническом паспорте обязательно указана информация о производителе, параметрах агрегата. Также изготовитель предоставляет гарантию для покупателя;
- вам должны предоставить серийный номер и точно указанную модель;
- в комплектации должна быть эксплуатационная книжка с правилами использования насоса.
Запрашивайте у продавца все сертификаты качества и другие документы, подтверждающие качество выбранного оборудования.
Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления
Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

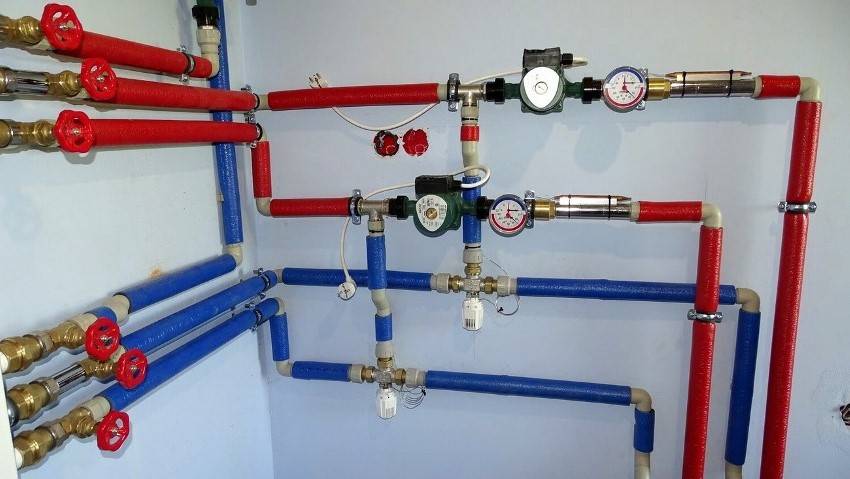

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе
Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
Немаловажным фактором при выборе насоса является размер монтажной длины прибора
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.
Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Как влияет принцип работы системы отопления на выбор насоса
Недостаточно знать, что эксплуатация циркулярного насоса способна существенно сократить расходы на отоплении дома, надо обязательно учитывать все необходимые критерии при его выборе. И прежде всего, следует определиться с типом самой системы отопления, ее характерными особенностями.
Эту работу можно провести и самостоятельно, но учитывая, что подбор насоса производиться не на один сезон, лучше обратиться к специалисту.
Итак, до того как остановиться на конкретной марке насоса, нужно определиться с:
типом системы отопления. Если существующая сеть имеет естественную циркуляцию, то рекомендуется установка «мокрого» насоса мощностью до 50-60 Вт
Для систем с принудительной работой, потребуется более мощный аппарат – до 80 Вт и то при условии наличия уклона, а без него – следует обращать внимание на приборы свыше 90 Вт;
отапливаемой площадью и объемом циркулирующего в системе теплоносителя. Естественно, с ростом этих параметров, нужно уделять внимание более мощным насосам
Но для того чтобы рассчитать точную мощность аппарата – потребуется помощь теплотехника. Иногда организация отопительной системы предполагает, что будет производиться установка дополнительного насоса в систему отопления, например, для увеличения мощности или отдельно для теплого пола;
ограничением на предельный уровень шума – именно из-за этого параметра для частных домов, без возможности установки насоса в отдельном помещении на максимальном удалении от жилых комнат, не рекомендуется использовать аппараты с «сухим» циклом работы;
техническим состоянием существующей системы отопления. К новой системе можно подключить любой аппарат, но для сетей, которым от 15-20 лет и более, следует учитывать наличие примесей в теплоносителе. К расчетной мощности стоит прибавить дополнительные 25-35%, особенно если планируется установка насоса с «мокрым» двигателем. Но, при возможности, для старых систем лучше подходят насосы с сухим двигателем, так как, из-за закрытой конструкции, они менее чувствительны к качеству теплоносителя.
Обязательно нужно учитывать и вид топлива, на котором работает котел, а также его конструктивные особенности, в том числе и уровень температуры теплоносителя на выходе и входе.
Расчет рабочего давления в контуре
Хорошее и не очень о насосах для систем отопления.
Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:
P = (R x L + Z) / p x q, где:
- P – величина давления;
- R – сопротивление потоку для прямых участков трубопровода;
- L – общая длина
- Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
- р – величина плотности теплоносителя при рабочей температуре;
- q – значение ускорения свободного падения.
При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:
P = R x L x ZF, где
R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;
L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;
ZF – коэффициент увеличения, зависящий от следующих показателей:
- для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
- при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

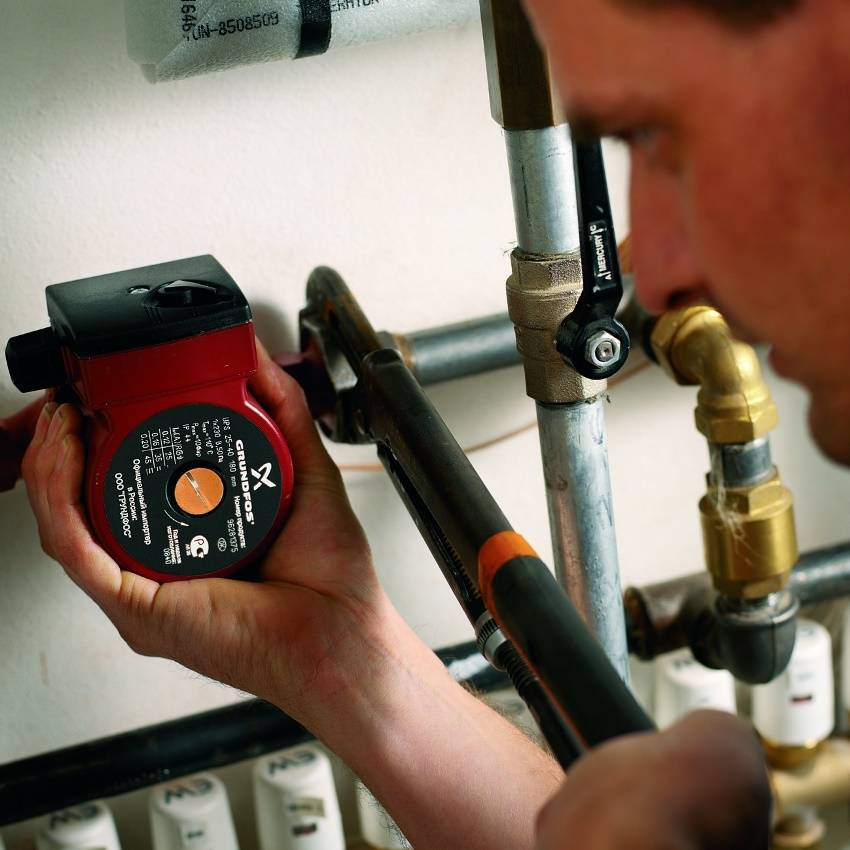

Насос отопления. Устанавливаем правильно
Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.
Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.
Таблица для эмпирического подбора насоса
Таблица 1.
| Отапливаемая площадь (м2) | Производительность (м3/час) | Марки |
| 80 – 240 | От 0,5 до 2,5 | 25 – 40 |
| 100 – 265 | Та же | 32 – 40 |
| 140 – 270 | От 0,5 до 2,7 | 25 – 60 |
| 165 – 310 | Та же | 32 – 60 |
Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.
Как выбрать циркуляционный насос
Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.
Основные производители
Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.
Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.
Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.
Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.
Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.
Линейка продукции UPS может работать с применением 3-х режимов производительности.
Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.
Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.
Заключение
Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.
Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!
Выбор среди лучших производителей
В магазинах представлен широкий выбор марок производителей циркуляционных насосов. Лучше отдавать предпочтение наиболее известным из них.
Grundfos
Известная датская фирма, существующая на рынке уже более полувека. Циркуляционные насосы этого производителя подходят как для отопления частных домов, так и для производственных помещений.
Ассортимент постоянно расширяется и совершенствуется. Grundfos обещает высокую мощность прибора при экономном энергопотреблении.
Качественные материалы гарантируют долгий срок службы. Минус — высокая стоимость.
Wester
Известная британская компания производит качественные износостойкие циркуляционные насосы. Бесперебойная работа и простота установки дополняется практически бесшумной работой электродвигателя.
Несмотря на хорошее качество, циркуляционные насосы британского производства стоят дешевле европейских аналогов. Wester специализируется на производстве трёх типов продукции:
- Wester WPA — насосы, способные повысить гидронапор в системе.
- Wester WCP — «мокрый» ротор для частных домов.
- Wester WPE — мощные приборы для промышленных помещений.
Фото 2. Циркуляционный насос WSP 25 – 60 G, поверхностный способ установки, производитель – «Wester».
Wilo
Циркуляционные насосы этой фирмы отличаются немецким качеством. В ассортименте модели с «сухим» и «мокрым» ротором, подходящие для любых отопительных нужд. Бесшумные, лёгкие и довольно мощные и работают при температуре от 120 до -100 градусов С. Изготовитель гарантирует восемь лет бесперебойной работы насоса с «мокрым» ротором.
DAB
Итальянская фирма DAB уже более 30 лет работает на российском рынке. Производит приборы для любого типа отопительных систем.
Управление осуществляется при помощи механического контроллера или электронного реле, подходящего для энергоэкономичного обогрева. Для бытового использования предусмотрено три режима работы.
Корпуса теплоизолированы и выдерживают температуру до 110 градусов С. Компания- производитель нередко устраивает распродажи, на которых можно приобрести качественный насос за небольшие деньги.
NEOCLIMA
Недорогие компактные циркуляционные насосы производит компания, находящаяся в КНР. Продукция NEOCLIMA подходит как для систем отопления, так и для обогрева полов. Чугунный корпус предохраняет насос от механических повреждений. Компания даёт гарантию на два года службы прибора.
Расчет производительности
Выбирая циркуляционный насос для отопления, прежде всего, необходимо рассчитать его производительность, под которой подразумевается объем, перекачиваемый аппаратом за определенную единицу времени. Обычно данная характеристика агрегата измеряется в л/мин, л/час или м3/час.
Производительность циркуляционного аппарата вычисляют по формуле: Q = P / (1,163 х (Tf — Tr)).
- Q – объем теплоносителя, который прокачивает насос в м3/час.
- P – тепловое потребление. Относится к отапливаемым помещениям и измеряется в ваттах (Вт). Согласно СНиП 2.04.07-86, для теплосети одноэтажного или двухэтажного дома с учетом наружной температуры в пределах от -20°С до -30°С, показатель потребления тепла должен быть в районе 173-177 Вт/м2. Для многоэтажного, многоквартирного дома данный показатель должен составлять 97-101 Вт/м2.
- Tf – Tr – разница температур между выходящей из котла трубой и обраткой, по которой вода поступает обратно в котел. Если предполагается использовать систему отопления с трубопроводами большой протяженности, да еще с водяными теплыми полами, то разность температур будет в районе 20°С. Для коротких контуров с малым количеством радиаторов можно брать значение около 10°С. Для теплого пола, имеющего небольшую площадь, перепад температур будет в районе 5°С.
- 1,163 – коэффициент, обозначающий удельную теплоемкость воды, являющейся, в большинстве случаев, теплоносителем. Если будет применяться антифриз, то его теплоемкость определяют по справочникам.
Например, требуется рассчитать производительность циркуляционного аппарата для помещения площадью 100 м2. Для вычислений будет применяться формула: Q = P/(1,163 х (Tf — Tr)).
Вычисляем тепловое потребление, выполняя подбор по площади:
- Р = 100 х 173 = 17300 Вт;
- далее, применяем формулу: Q = 17300 / (1,163 х 20) = 743,7 кг/час.
Получившееся значение можно перевести в м3/час. Поскольку плотность воды равняется 1000 кг/м3, то 743,7 / 1000 = 0,7437 м3/час.
Данные расчеты показывают, что для отопительной системы, которую предполагается установить в помещении площадью 100 м2, потребуется приобрести циркуляционную помпу с производительностью не менее 0,75 м3/час.
Совет! Как показывается практика, лучше купить аппарат с небольшим (10-15%) запасом производительности.
Для отопления площади 100 кв. м.
Рейтинг циркуляционных насосов для отопления больших площадей возглавляют приборы европейских производителей. Это промышленные модели, которые могут применяться в частных домах.
Wilo TOP-S 80/15 DM PN10
Плюсы
- Надежный, не требует техобслуживания
- Коррозионностойкое покрытие корпуса и рабочих узлов
- Теплоизоляция
Минусы
Тяжелый (45 кг) и габаритный (360х395х495 мм)
От 112 000 ₽
Эту модель насоса немецкой фирмы Wilo благодаря техническим характеристикам (расход 70 м3/час и напор 16 м) применяют в системах отопления разных типов. Выбор ступеней частоты вращения осуществляется вручную. Потребляемая мощность 2400 Вт.
Grundfos MAGNA3 D 80-120 F
Плюсы
- Качественные материалы
- Надежный
- Воздушное охлаждение силовой электроники
- Бесшумный
- Экономное потребление электроэнергии
- Встроенный теплосчетчик
Минусы
Требовательный к качеству воды
От 270 000 ₽
Один из лучших насосов для обогрева частных домов и других помещений площадью от 100 м2. Эта модель с автоматическим контролем всех параметров, умной системой управления обладает высоким КПД и обеспечивает напор до 12 м. Производитель обещает безотказную работу в течение 8 лет.
ESPA RA1-F 100-120-PN10
Плюсы
- Коррозионностойкие материалы
- Надежность
Минусы
- Применяется только для чистой воды
- Установка в вертикальном положении
От 160 000 ₽
Поверхностный циркуляционный насос производства Испании предназначен для котлов в системах отопления больших помещений благодаря пропускной способности 75 м3/ч и напорной характеристике 11,5 м. Это промышленная модель, но ее можно поставить в частном доме. Он работает при температуре жидкости до 120 0С.
Конструкция и типы циркуляционных насосов
Большинство насосов имеет следующую конструкцию:
- Корпус с присоединенной улиткой
- К улитке прикручиваются трубы контура
- В корпусе смонтирован электродвигатель с платой управления и клеммами для подсоединения проводов электросети.
- Вращающаяся часть двигателя — ротор с насадкой (крыльчаткой) — двигает воду, засасывая ее с одной стороны и нагнетая в трубы контура, с другой стороны
В результате работы получается некоторое разряжение на входе насоса и нужное давление (компрессия) — на выходе. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа:
- «сухого» типа (с сухим ротором);
- «влажного» типа (с влажным ротором).
Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом. Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам такие насосы больше, чем их «влажные» аналоги, и требуют особой подводки труб контура. Кроме того, они обычно нуждаются в периодическом обслуживании. Как правило, данные помпы применяются в отдельных котельных, обеспечивающих теплом несколько зданий или промышленное предприятие. В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя насоса — статор. Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом.
Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания. Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора насоса. Их мы и рассмотрим.
Расчет мощности отопительного насоса
Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка
Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.
Рабочая точка насоса системы отопления
Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.
Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.
Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:
P2(кВт) = (p * Q * H) / 367 * КПД
Где:
р – уровень плотности воды;
Q – уровень расхода воды;
Н – уровень напора воды.
Таким образом и делается расчет мощности насоса для отопления.
Циркуляционные насосы для отопления Grundfos
Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:
- нерегулируемые (серия UPS);
- регулируемые (серия ALPHA).

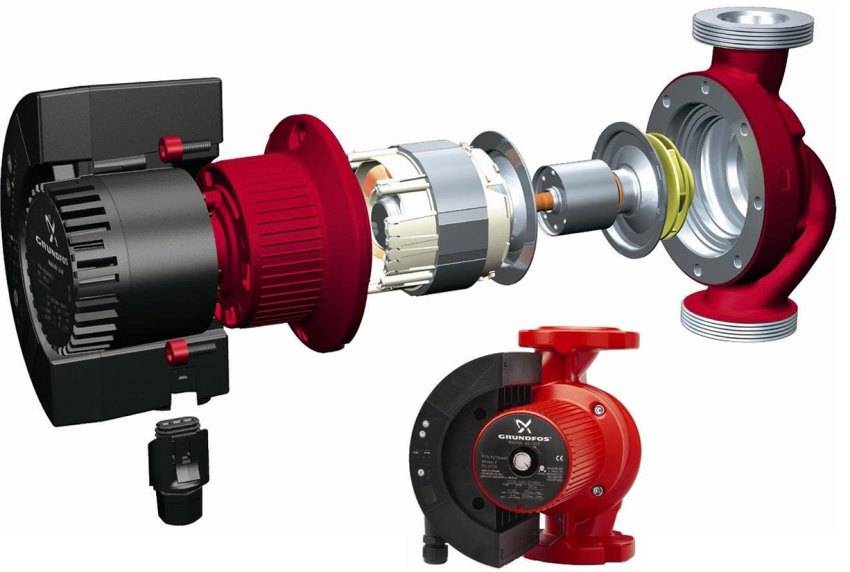

Циркуляционный насос Grundfos в разобранном виде
Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.
Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.
- UPS 25-40/60/80;
- UPS 32-40/60/80.
Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м
Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.
Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.
Статья по теме:
Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.
На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики
Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA
Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:
- ALPHA2 L;
- ALPHA2;
- ALPHA3.
ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

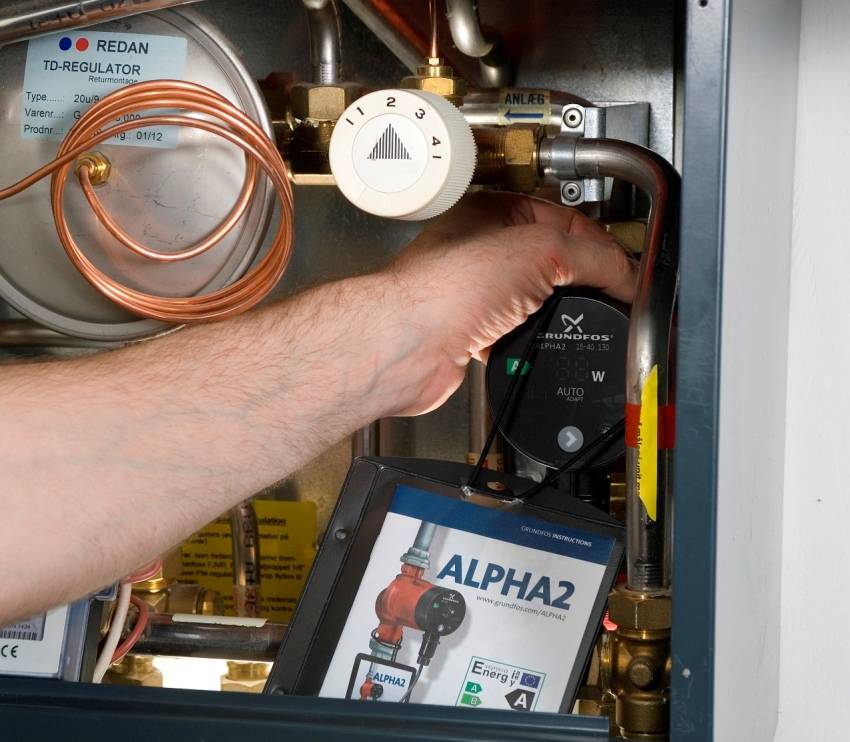

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов
ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.
Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.
Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон
ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

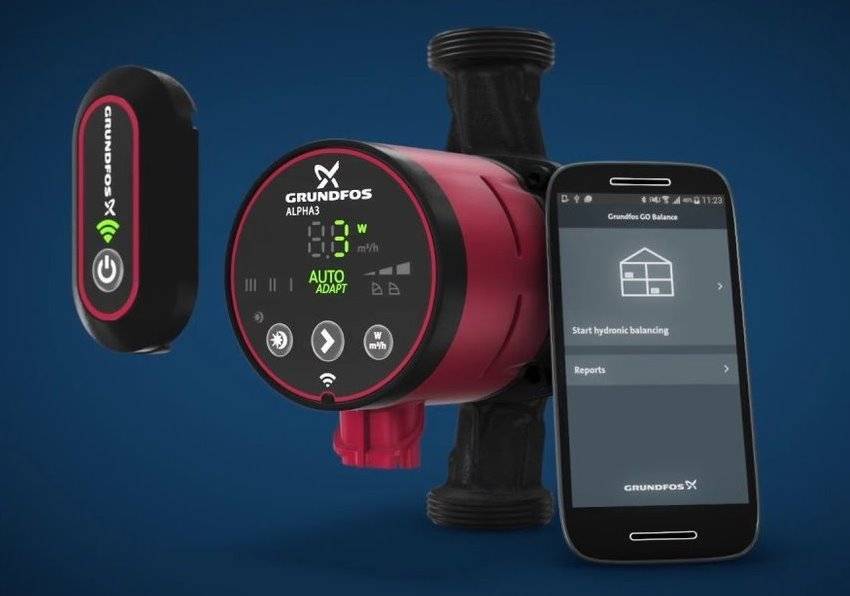

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон
Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).
ВИХРЬ ЦН-25-6
Фото:https://beru.ru
Еще одна модель бренда Вихрь попала в наш рейтинг. Насос ЦН-25-6 остановился в шаге от пьедестала, несмотря на самую вкусную цену. Прибор потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

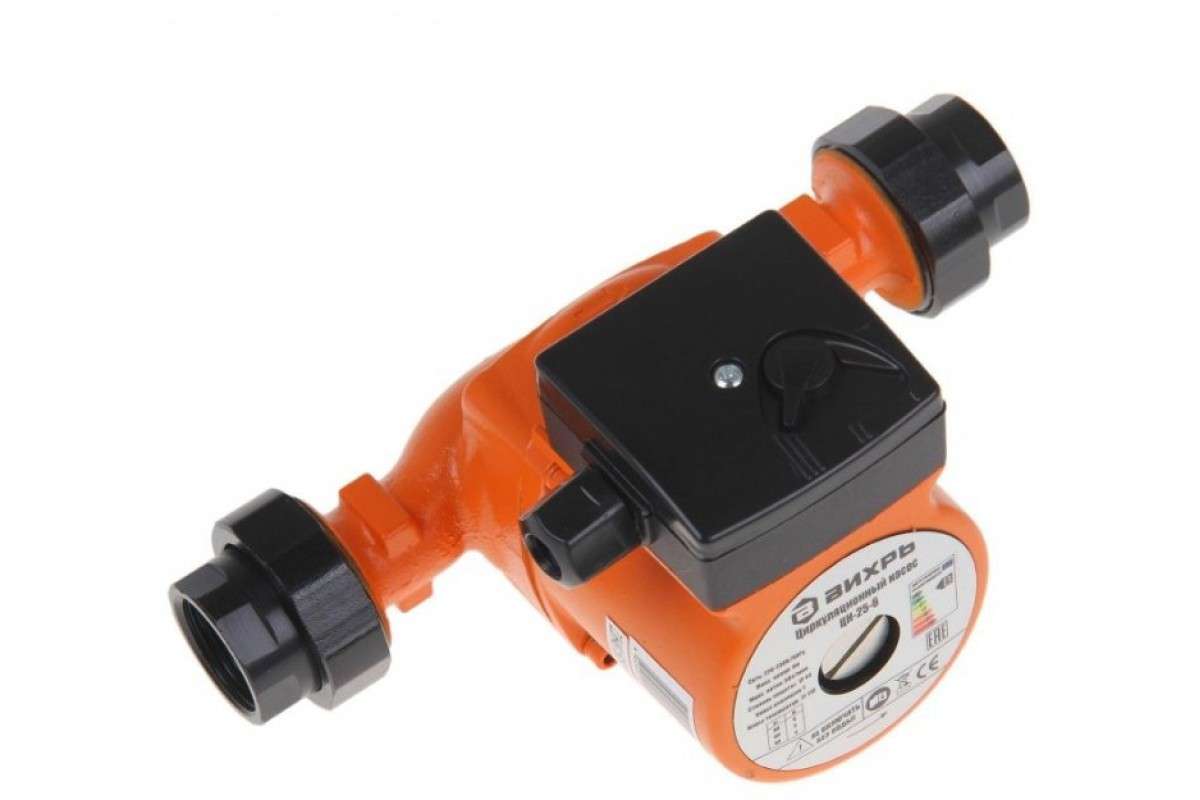

Циркуляционный насос ЦН-25-6 (90 Вт)
