Установка нескольких воздушных завес для полного перекрытия входного проема
Показатели производительности тепловой завесы
Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).
Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.
Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:
| Расстояние от выходного сопла тепловой завесы | Скорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора | ||||
|---|---|---|---|---|---|
| Рабочий диаметр вентилятора | |||||
| Ø 100 мм | Ø 110 мм | Ø 120 мм | Ø 130 мм | Ø 180 мм | |
| Завесы воздушные без подогрева | |||||
| 0 м | 9 м/с | 10 м/с | 12 м/с | 14 м/с | – |
| 1 м | 7 м/с | 7 м/с | 11 м/с | 10 м/с | – |
| 2 м | 4 м/с | 4м/с | 8 м/с | 7,5 м/с | – |
| 3 м | 1,0 ÷ 2 м/с | 1,5 ÷ 2 м/с | 5 м/с | 6 м/с | – |
| 4 м | – | – | 2 ÷ 3 м/с | 5 м/с | – |
| 5 м | – | – | – | 3 м/с | – |
| 6 м | – | – | – | 1,0 ÷ 2 м/с | – |
| Завесы воздушные тепловые, с подогревом | |||||
| 0 м | 8,5 м/с | 8,5 м/с | 12 м/с | 12 м/с | 15 м/с |
| 1 м | 6,5 м/с | 6,5 м/с | 10 м/с | 9,5 м/с | 13 м/с |
| 2 м | 3 м/с | 3 м/с | 7 м/с | 9 м/с | 11 м/с |
| 3 м | 1,0 ÷ 2,0 м/с | 2 м/с | 4 м/с | 5,5 м/с | 9 м/с |
| 4 м | – | – | 1,0 – 2,0 м/с | 4 м/с | 7 м/с |
| 5 м | – | – | – | 3 м/с | 5 м/с |
| 6 м | – | – | – | 1,0 ÷ 2,0 м/с | 3 м/с |
| 7 м | – | – | – | – | 2 м/с |
| 8 м | – | – | – | – | 1,0 – 2,0 м/с |
Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.
Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.
Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.
Виды коммерческих и бытовых тепловых завес по наличию и типу теплообменника
Электрический теплообменник для воздушно-тепловой завесы
Простейшая тепловая завеса – это нагревательный элемент с подключением к сети питания в 220 V, который обдувается потоком воздуха. Для повышения эффективности его устанавливают внутри радиатора из нескольких десятков параллельных пластин.
Конструкция ТЭНа
Такой вариант отличается хорошей защищённостью от внешних воздействий, низкой стоимостью, долговечностью. Более эффективно, без передаточных компонентов выполняет аналогичные функции спираль из тугоплавкого материала. Но в этом случае рабочая поверхность разогревается до слишком высокой температуры, которая оказывает негативное влияние на расположенные рядом элементы конструкции. Одновременно происходит сгорание частиц пыли с образованием мельчайших фракций химических соединений. Помимо неприятных запахов, подобные процессы вызывают аллергические реакции, провоцируют конъюнктивит, астму, различные заболевания.
Ошибочным является расхожее мнение о «выгорании» воздуха, снижении уровня влажности. Температура высокая, но недостаточная для таких реакций. Однако отмеченного выше загрязнения атмосферы вполне достаточно, чтобы поставить «минус» при сравнительном анализе нескольких моделей.
В рекламных материалах встречаются сообщения об исключительных параметрах керамических аналогов. В изделиях этой категории нагревательные детали помещены не в засыпку из мелких гранул, а в прочную оболочку. Такое решение незначительно повышает КПД. Его используют для оснащения водогрейной техники, где предполагается регулярная очистка от накипи. Для тепловой завесы на входную дверь эти характеристики не имеют определяющего значения.
Ленточный игольчатый нагревательный элемент – «стич»
Такие изделия создают на диэлектрической пластине, которая прошита хром-никелевой струной. Преимущества:
- небольшая себестоимость;
- быстрое повышение температуры до рабочего уровня;
- отсутствие щелчков и других посторонних шумов, которые создаёт обычный пластинчатый радиатор в процессе эксплуатации.
Элементы этого типа рекомендуется размещать внутри отапливаемых помещений, так как отсутствует дополнительная защита. Они хорошо сочетаются с автоматизированными системами управления, которые включают быстрый нагрев с учётом приближения человека к дверному проёму.
К сведению! Тепловые завесы на входную дверь мощностью несколько кВт подключают к сети в 220В. Технику с большим потреблением (от 6 кВт) предлагают в специальных модификациях для трехфазных линий электропитания 380В.
Водяной теплообменник тепловой завесы на входную дверь
Схема подключения тепловой завесы к магистралям холодной/горячей воды
Такие системы подсоединяют к централизованным и локальным сетям. Они отличаются экономичностью, но большей инерционностью, по сравнению с представленными выше вариантами. Тут электрическая энергия расходуется только на работу блока управления и контроля, привода вентилятора.
Необходимо подчеркнуть сложность правильного выполнения монтажных операций. Лучше планировать установку водяной тепловой завесы на входную дверь в процессе строительства, капитального ремонта. Кроме создания трасс, необходим точный расчёт тепло- и водоснабжения, чтобы дополнительный компонент не ухудшил функциональность этих систем.
Мнение эксперта Андрей Павленков Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Перед подачей в тепловую завесу воду очищают от механических примесей. При высокой концентрации солей жёсткости необходима специализированная защита от накипи”.
Модели, не оснащённые теплообменником
Такие завесы устанавливают для создания преград насекомым, пыли и другим наружным загрязнениям. Они препятствуют утечке охлаждённого/нагретого воздуха, но сами не оказывают прямого влияния на температуру в помещениях. Без детального пояснения понятно, что эти модификации относятся к самым экономичным инженерным решениям.

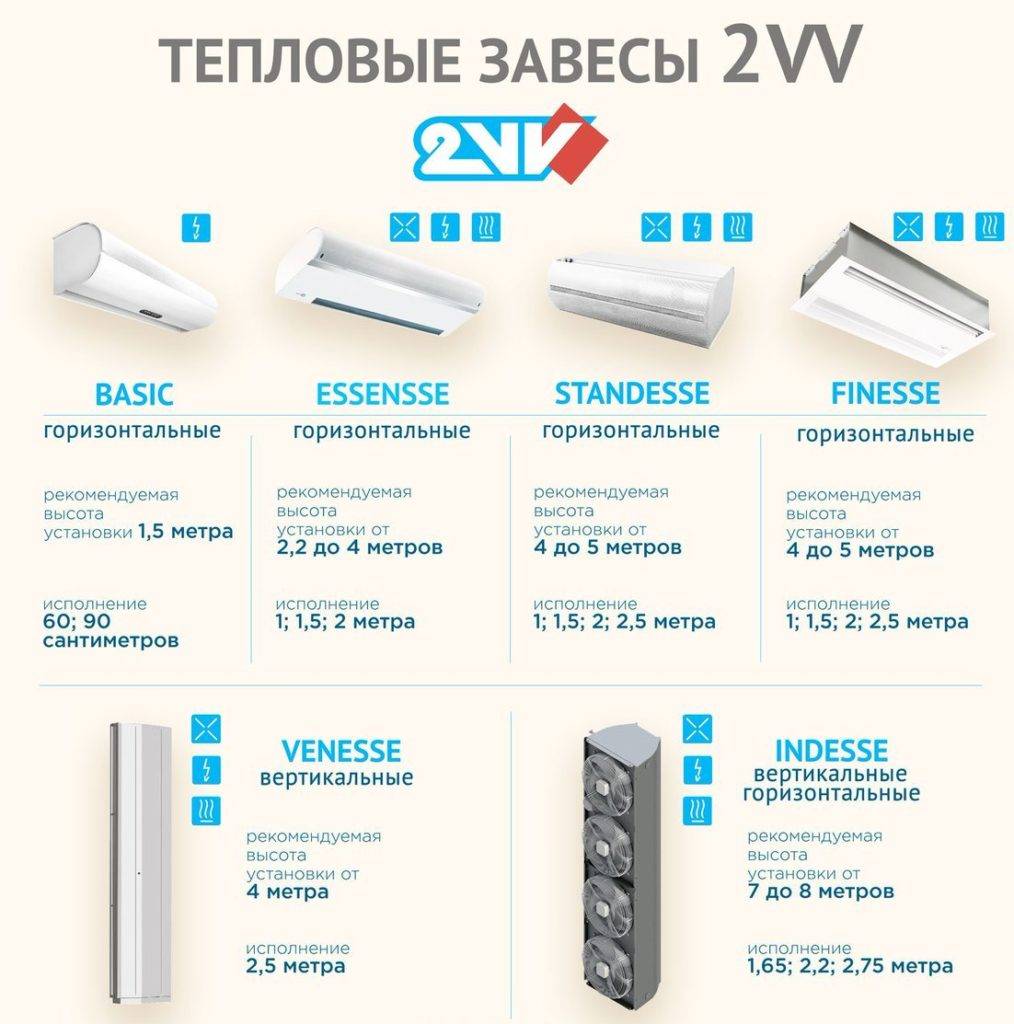

Виды тепловых завес
Все тепловые завесы условно можно разделить на категории в зависимости от режима их работы, типа нагревательного устройства, типа монтажа и конструктивного исполнения.
По режиму работы: завесы периодического и постоянного действия.
Завесы периодического действия, как правило, размещаются у периодически открывающихся проёмов. Периодичность работы требует проведения дополнительных расчётов, которые предотвращают её влияние на нормальный тепловой и температурный режим помещения.
Завесы постоянного действия также возможно использовать в качестве вентиляционной или отопительной системы.
По типу нагревателя: завеса с водяным, электрическим, паровым, газовым нагревателем или без нагрева.
Наиболее экономичными в плане потребления электроэнергии являются завесы с водяным нагревателем (электричество расходуется только на работу вентилятора).
Завесы с электрическим нагревателем наиболее просты в монтаже и подключении.
Паровым или газовым нагревателем обычно оснащаются большие промышленные завесы.
По типу монтажа: завеса вертикального, горизонтального или скрытого монтажа.
Наиболее распространенным типом является горизонтальная тепловая завеса, которая монтируется непосредственно над дверным проёмом.

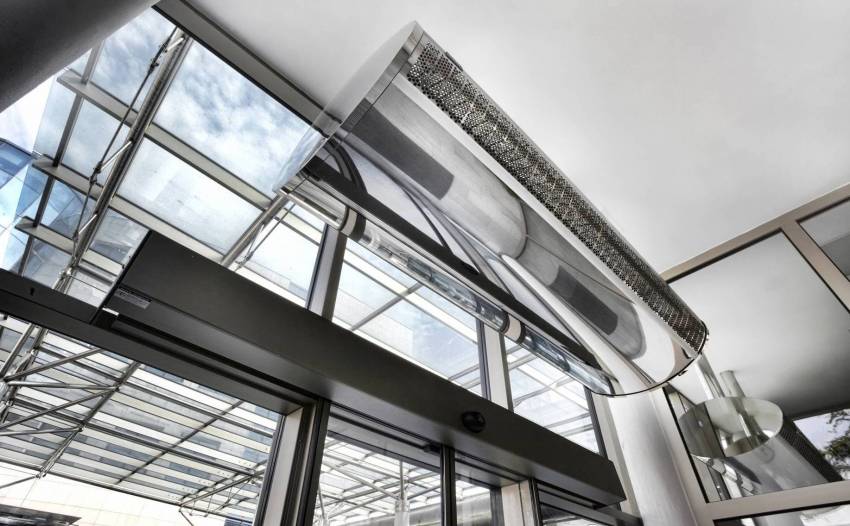

Горизонтальная тепловая завеса
Вертикальная завеса устанавливается сбоку от проёма. Обычно устанавливается у проёмов большой высоты: там, где горизонтальные завесы не способны обеспечить необходимую скорость воздушного потока в районе пола.

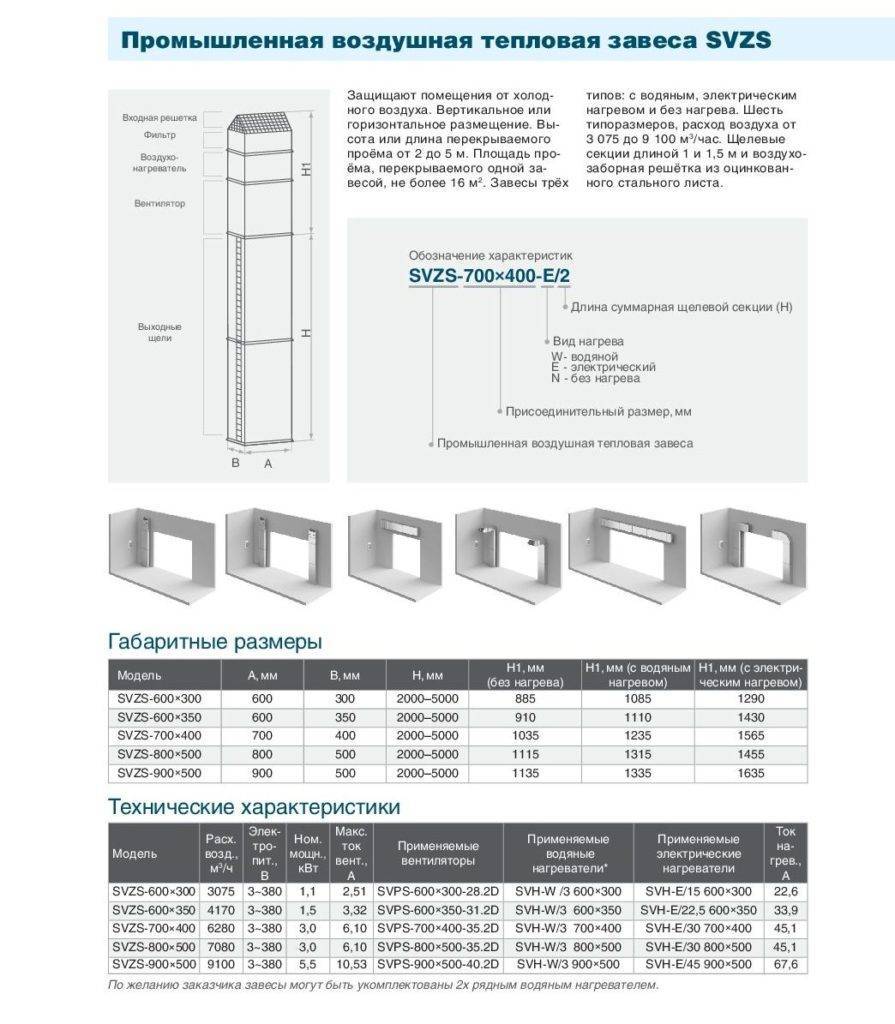

Вертикальная тепловая завеса
При этом следует отметить, что горизонтальную завесу нельзя устанавливать вертикально (происходит изнашивание подшипников); вертикальные же завесы предусматривают возможность горизонтального расположения (установленные в них подшипники рассчитаны на неравномерную нагрузку).
Тепловая завеса скрытого типа устанавливается в помещениях с подвесным потолком. Завесы данного типа наиболее просто вписать в интерьер помещения: все элементы «спрятаны» за подвесным потолком, видимая часть завесы – решётка, через которую осуществляется подача воздуха.
Встраиваемая тепловая завеса
По конструктивному исполнению: диаметрального, канального, осевого или центробежного типа.
По выбору места установки: настенные, потолочные или напольные тепловые завесы.
Настенные завесы могут быть горизонтальными и вертикальными.
Потолочные завесы – это завесы скрытого типа или горизонтальные завесы.
Напольные завесы – это преимущественно завесы вертикального типа. Но в отличии от вертикальных настенных, напольные завесы имеют устойчивое основание, с помощью которого они монтируются к полу.
Напольная тепловая завеса
Перейти в каталог систем кондиционирования
Перейти
Как подобрать тепловую завесу?
Производители предлагают подобные конструкции в широком ассортименте. Главные критерии, позволяющие подобрать прибор:
- мощность тепловой завесы — значение данного параметра меняется от 4 до 25 кВт, модели с высокой производительностью могут эксплуатироваться только на крупных объектах;
- длина воздушного потока: от 2,5 до 4,5 м;
- ширина проема: 1 или 2 м и больше;
- уровень производительности или расход воздуха: от 500 до 4000 м³/ч.
Маломощные устройства предназначены для установки на окнах, кассе в магазине, в узких проемах (до 1 м). Производительность в данном случае составляет 500-600 м³/ч. Модели, характеризующиеся расходом воздуха до 2000 м³/ч, предназначены для установки в торговых центрах, супермаркетах, офисах, ресторанах. Устройства с производительностью свыше 2000 м³/ч монтируют на входе в промышленные, административные объекты, на стадионах.
Если появилась необходимость в использовании тепловой завесы над входной дверью, нужно обратить внимание на способ и рекомендуемое место установки, вид теплоносителя. Существуют одно- и двухпоточные завесы
Последний из вариантов более предпочтителен, т. к. предполагает необходимость создания потоков, характеризующихся разной температурой. Однако в этом случае увеличиваются затраты на обогрев помещения.
Классификация по типу монтажа
Существуют устройства открытой и скрытой установки. Второй вариант представляет собой бескорпусную завесу. Возможность ее использования оправдана в случае, когда в помещении мало свободного пространства. Наиболее распространенный вид — корпусные завесы, предназначенные для открытого монтажа.
По местоположению
Существует 2 варианта:
- установка в верхней части дверного проема — горизонтальный вариант;
- монтаж сбоку — в данном случае используется вертикально ориентированный прибор.
Второй из вариантов менее предпочтителен, т. к. обеспечивает односторонний прогрев проема. Если планируется устанавливать вертикальную завесу, лучше рассмотреть возможность монтажа двух устройств по обе стороны от проема. Затраты на отопление возрастут, однако теплопотери существенно сократятся. Существуют двусторонние завесы. Они разработаны так, чтобы прогрев проема производился равномерно, при этом затраты будут несколько меньше.
По типу и наличию теплообменника
Учитывая, что производители предлагают большой выбор разнотипных моделей, нужно определиться с тем, какой источник обогрева наиболее предпочтителен в заданных условиях. Рейтинг разновидностей теплообменника:
- обогреватель электрический;
- водяная тепловая завеса;
- система с газовым теплообменом.
Первый из вариантов распространен сильнее, что обусловлено простотой монтажа, доступной стоимостью обслуживания. Предлагаются такие приборы по приемлемой цене. Однако у них есть недостаток — существенные затраты на обогрев помещения, которые возрастают по мере увеличения площади объекта, габаритов проема и производительности устройства.
Водяные системы являются более предпочтительным вариантом по причине малой затратности при обслуживании и отоплении помещения. Однако такие системы сложны в установке, требуют прокладки трубопровода, монтажа запорных элементов, что не всегда возможно реализовать. Газовые системы используются для обогрева крупногабаритных промышленных объектов с большими проемами.
Обзор моделей
Данная мощная тепловая завеса на входные дверные проемы применяется для установки на терминалах, гаражах, складских помещениях, депо и т. д. Цена системы 31 100 руб.
Элемент нагревания: ТЭН;
Данная система предназначена для установки на дверь стандартного размера. Керамические нагреватели обеспечивают комфортный микроклимат в помещении, не выжигают кислород. Вектра оснащена двухскоростным вентилятором, создающим плотную воздушную прослойку.
Раздвижные жалюзи создают дополнительный комфорт, позволяя направлять воздушные потоки в определенном направлении. С помощью инфракрасного ДУ пульта можно легко координировать работу системы.
Тропик К6 (Россия)
Модель Тропик К6
Данные аппараты применяются для установки в помещениях с малой проходимостью, тамбурах. Надежность конструкции обеспечивается крепким стальным корпусом и комплектующими европейских производителей.
Металлический корпус защищает аппарат от перегрева в течение длительного периода эксплуатации, а также от разного рода механических деформаций. Купить тепловую завесу можно за 6 835 рублей.
- Элемент нагревания: ТЭН;
- Мощность: 6 кВт;
- Производительность: 1 200 — 2 100 м3/час;
- Максимальная высота: 2,5 м;
- Крепление: горизонтальное;
- Управление: дистанционный пульт;
- Напряжение: 220 В.
Шведская компания Frico выпускает разнообразную климатическую продукцию высочайшего качества. Данная конструкция предназначена для защиты стандартных и малых дверных проемов от холодных потоков, насекомых, проникновения запахов и пыли. Аппарат легко монтируется и управляется ДУ пультом.
Смотрим видео о моделях марки Frico:
Высокотехнологическая стальная конструкция защищена от коррозии и механической деформации. Предусмотрена опция изменения направления воздушных потоков, защита от попадания влаги и мелких частиц. Отличительной чертой приборов Frico является низкое потребление энергии. Покупка тепловой завесы над дверью обойдется в 35 890 рублей.
Как правильно сделать выбор
Вот некоторые критерии выбора теплово оборудования:
- Длина/ширина завесы;
- Устройство турбины;
- Тип управления;
- Тип нагревательного элемента;
- Дополнительные опции.
Правильно подобранная длина воздушной завесы определяет эффективность работы конструкции: она должна перекрывать не менее 3/4 длины проема.
При горизонтальной установке следует учитывать ширину проема двери: длина выдувного элемента должна превышать ширину двери на 10 см. Если дверной проем очень большой, целесообразно установить несколько завес, которые обеспечат хороший защитный слой. В противном случае монтаж системы не принесет результата.
Устройство турбины определяет скорость движения воздушных потоков, формирующихся данным аппаратом. Например, для обычной двери 1/2,5 м требуется завеса с производительностью 900 м3/час (5 кВт). Если скорость образования потоков будет недостаточной, эффективность устройства значительно снизится: будут оставаться лазейки для проникновения холода. В таком случае в доме устанавливают тамбур, который будет частично задерживать холодные потоки с улицы.
Смотрим видео, критерии выбора оборудования:
Тип нагревательного элемента нужно выбирать, исходя из условий защищаемого помещения. Спиралевидные нагреватели имеют тенденцию сжигать кислород, поэтому в домашних условиях они не желательны. ТЭНы стоят дороже, но конструкция предусматривает защиту кислорода от выгорания. ТЭНы расположены внутри трубки из металла, внутреннее пространство которой заполнено теплопроводящим кварцевым песком. Нагревание за счет подключения к теплосети экономит расходы на электроэнергию, однако, такие конструкции сложны в монтаже и устанавливаются на промышленных объектах.
Влияет ли мощность нагревательного элемента на эффективность работы тепловой завесы? Нет, не влияет. Производительность устройства определяется скоростью формирования воздушных потоков, а не нагреванием воздуха. Если у вас есть тамбур, можно выбрать аппарат без функции нагревания либо с минимальным нагревом: это сэкономит средства. К дополнительным опциям относится выносной пульт и таймер. Это создает дополнительные удобства в использовании.
При выборе нужного устройства определите соответствие размеров дверного проема выбранной модели. В случае несоответствия отдайте предпочтение горизонтальным аппаратам. Не рекомендуется экономить при покупке защитной завесы и приобретать самый дешевый прибор с прокачкой воздуха 300 м3/час: такие устройства предназначены для окон ларьков.
Виды и отличия
В чем принципиальное отличие одних моделей от других? Во-первых, их подразделяют по напряжению.
однофазные 220В
Это самые компактные аппараты. Их монтируют на высоте не более 3-3,5м.
Ширина таких устройств около 1м, что как раз укладывается в ширину стандартного дверного проема. Если ваш проем шире, можете поставить несколько штук в ряд.
Модели до 3квт подключаются через обычную вилку и розетку. А от 5квт и выше, уже через отдельный кабель и силовые клеммники.
трехфазные 380В
Это уже более мощные тепловые завесы для обогрева серьезных помещений.
В некоторых случаях, если позволяет сечение питающего кабеля, и у вас нет в наличии трехфазного напряжения, подключение завесы 380В переделывают и подсоединяют на одну фазу. Ставят перемычки на соответствующих клеммах, тем самым подавая одноименку на все тэны.
Правда стоит сделать оговорку. Здесь речь идет об относительно небольших нагрузках 6-9квт. Все что выше 10квт, нужно подключать строго на 380V.
Даже если и кабель у вас «толстый», то перекос напряжения по этой фазе от такой нагрузки, будет очень существенным и ни к чему хорошему не приведет.
Во-вторых, завесы делятся по способу монтажа. Самые популярные — горизонтальные.
Они монтируются над проемами и обеспечивают воздушный поток сверху вниз. Если проем достаточно широкий, монтируют несколько штук.
Самое главное запомните, что завесы у которых указан горизонтальный способ установки, запрещено монтировать вертикально.
Это выведет из строя подшипники вентилятора и непредсказуемым образом скажется на приборе в целом. Да и гарантии вы лишитесь.
Вертикальные агрегаты, редкий экземпляр в небольших зданиях. В основном их покупают, если нет возможности установить горизонтальные. Монтируются они по бокам от входного проема.
Высота вертикальной завесы должна быть не менее 80% от общей высоты всего проема. Иначе никакого эффекта сохранения температуры вы от нее не получите.
Вообще вариантов монтажа может быть великое множество, а если вы в дальнейшем планируете изменять место установки, то выбирайте универсальные модели. Они монтируются как вертикально, так и горизонтально.
Еще есть завесы скрытой установки. Они целиком прячутся за подвесной потолок, а наружу выводится только решетка выдува.
Но и обычный габаритный аппарат при грамотном подходе можно очень красиво облагородить.
Также тепловые завесы отличаются между собой по типу теплообменника. Грубо говоря, каким способом они нагревают воздух.
электрические завесы
водяные
Электрические самые популярные. Они легко монтируются и обслуживаются. Их можно установить в любом месте, и не только над дверным проемом.
В них в качестве нагревательного элемента используется ститч или тэн.
Ститч — это спираль из проволоки, которая расположена непосредственно перед самим соплом.
У производителя Ballu такие аппараты в своем названии имеют букву S.
Монтаж таких моделей осуществляется только горизонтально.
Преимущества ститча:
очень быстрый нагрев
сравнительно небольшая цена
Недостатки:
маленький срок службы
Тэн представляет из себя металлическую трубку с нагревательным элементом внутри. В названии таких завес присутствует буковка Т.
Завесы снабженные тэном, производительнее и долговечнее, чем ститч модели. Соответственно они и дороже.
Самое главное их преимущество — возможность монтажа как горизонтально, так и вертикально.
Что такое тепловая завеса и для чего она необходима
В зимний период года плотный холодный воздух, который стелится по полу, стремительно направляется в помещение через входную дверь и выдавливает теплый легкий воздух. Если к такому обычному воздухообмену добавить ветровую составляющую, то в помещении будут разгуливать сильные сквозняки. В этом случае, когда дверь часто открывается или постоянно держится распахнутой, с обогревом помещения не способен справиться ни один отопительный прибор. Здесь необходимо создать мощный поток теплого плотного воздуха, давление которого препятствовало бы напору холодных воздушных масс, что поступают с улицы.
Тепловая завеса защищает помещение от проникновения вместе с уличным воздухом пыли, дыма и неприятного запаха
С поставленной задачей идеально справляется тепловая завеса. Она является своеобразным отсекателем холодного воздуха на входных дверях. Принцип ее работы схож с работой теплового вентилятора. Она способна надежно защитить помещение от проникновения сквозняков и холода из улицы, а его обитателей – от болезней.
В случае правильного расчета всех параметров теплового потока, он не только будет препятствовать проникновению холодных масс и не позволит вырваться наружу нагретым, но и помогает системе отопления, в связи с тем, что большая его часть возвращается в помещение.
Воздушная завеса может использоваться не только в зимний период года. Ее работа также оправдана и в летний сезон. Направленная воздушная масса препятствует прохладному внутреннему воздуху выйти на улицу, а разогретому летним зноем уличному – проникнуть в помещение.

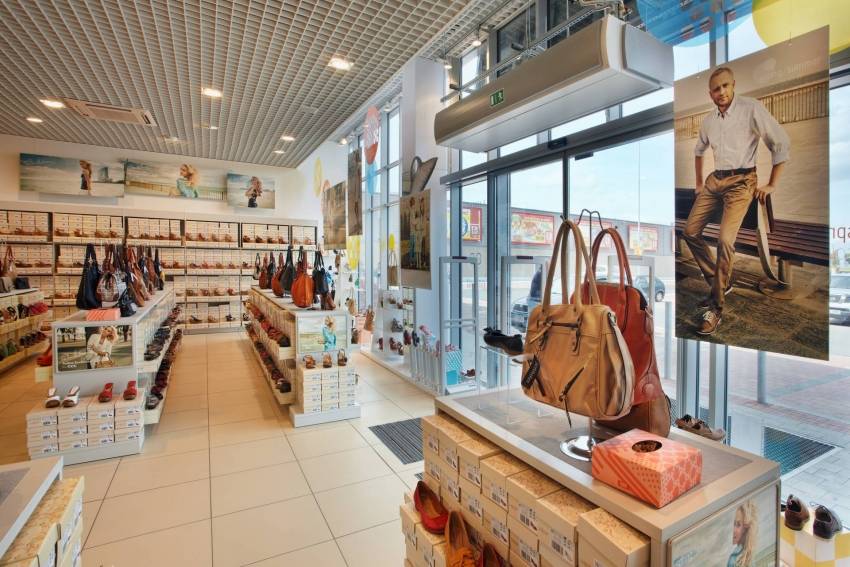

Тепловые завесы используются в помещениях с высокой проходимостью
Независимо от сезона, завеса выполняет еще одну немаловажную функцию. Она ограждает внутренний микроклимат помещения от проникновения вместе с уличным воздухом различных вредных для здоровья человека взвесей. Завеса способна удержать дождь, снег, пыль и полчище мелких насекомых.
Правильно подобранное оборудование способно сэкономить около 30 % электроэнергии, которая затрачивается на обогрев и кондиционирование помещения. К тому же сам прибор не занимает много полезного пространства и не загромождает интерьер помещения.

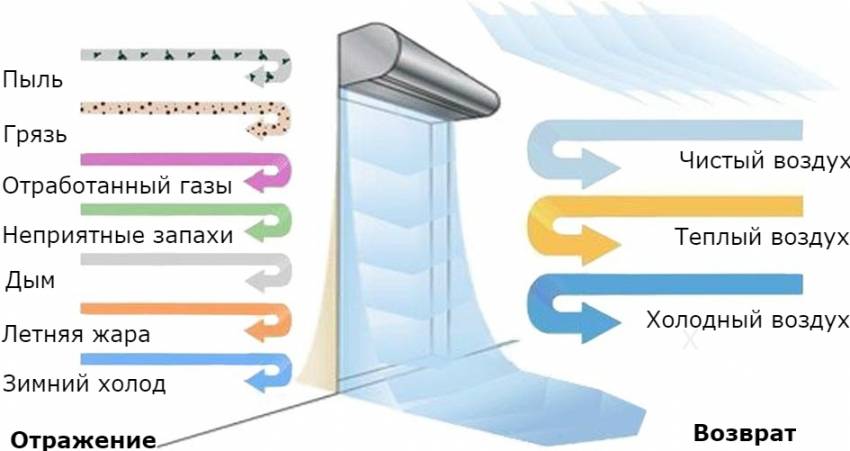

Принцип действия тепловой завесы над дверью
Процесс подключения тепловой завесы
Как правило, завеса реализуется с гибким кабелем, а также есть вилка, которая оснащена заземлением. Если осуществляется стационарное подключение, то есть без вилки, то стоит производить этот процесс через центральный выключатель с зазором из воздуха, с параметром более 3 мм. Подключение такой завесы в обязательном порядке должно выполняться электриком, который имеет высокий профессиональный уровень и способен соблюдать все обязательные нормы.
В процессе установки применяются провода особого типа. На месте ввода кабеля в оборудование применяются особые уплотняющие кольца, которые предназначены для обеспечения качественной защиты.
Автоматика
Чтобы удобнее управлять тепловыми завесами, на них монтируется специальная автоматика. Такое оборудование решает несколько задач:
- запуск и остановка вентиляторов во время открывания и закрывания ворот;
- постоянное изменение температурных показателей воздушных потоков с учетом изменений температурного режима на улице в помещении;
- пуск и остановка работы завесы при изменении температуры на улице.
При установке автоматики на ворота, применение систем автоматического контроля тепловых завес помогает сэкономить на потреблении электроэнергии и получить экономически выгодную инженерную систему.
Как видно, при выборе тепловой завесы придется учесть много факторов:интенсивность открытия ворот, силу ветра на улице, особенности строения, в котором установлен прибор, наличие систем вентиляции. При оборудовании системы автоматикой обеспечиваются минимальные колебания влажности и температуры в помещении.
Чтобы узнать больше об особенностях тепловых завес для промышленных ворот, посмотрите видео:
Тепловая завеса — это устройство, создающее воздушный барьер на воротах и защищающее микроклимат помещения от неблагоприятной окружающей среды.
Несмотря на то, что система требует постоянной энергетической подпитки, она предотвращает выстуживание помещений, снижая затраты на обогрев цеха.
Подключение прибора Ballu к электричеству

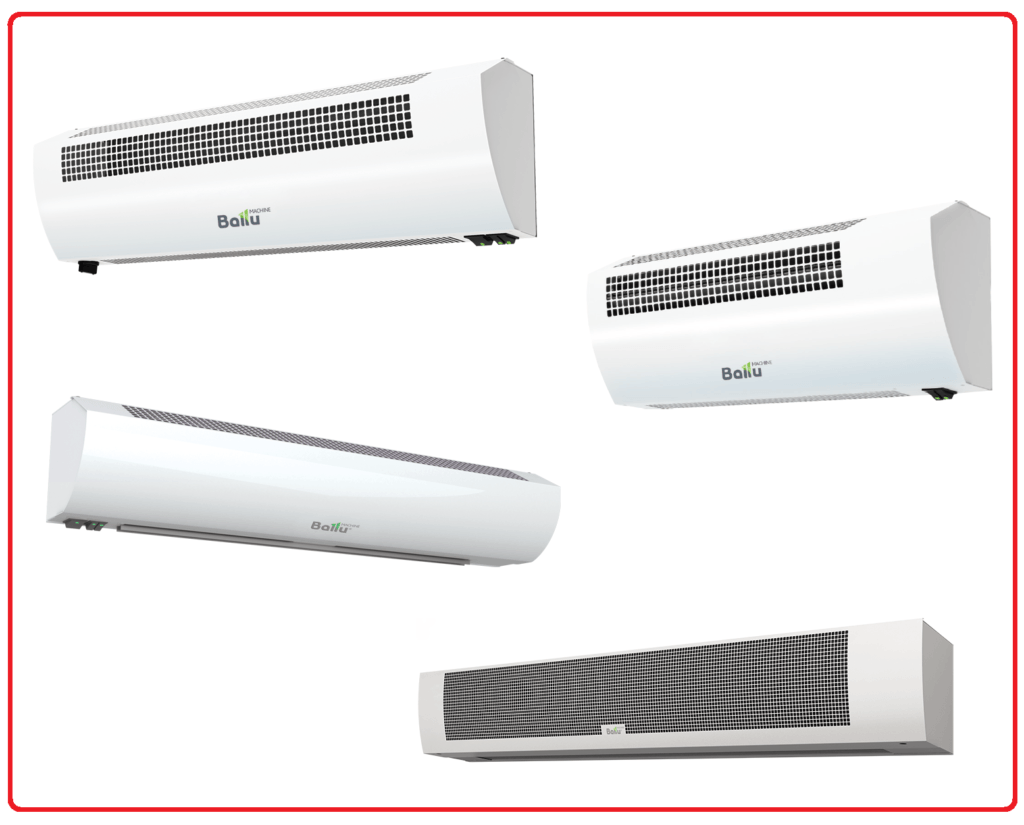

Тепловая завеса Ballu
Подключение к электросети тепловой завесы – это несложный процесс, особенно если имеются навыки. Устройство подсоединяют к отдельному автомату на электрощитке. Для этого применяется медный трехжильный кабель с сечением – 1 кв. мм. Также следует приобрести предохранители. Их разновидность зависит от особенностей работы электросети.
Нюансы, которые возникают при подключении завесы Ballu к электросети:
- Подбор автомата, силового кабеля производится с учетом параметров, указанных в инструкции.
- Будьте внимательны к тому, какой тип сети использовать – 200 либо 380 В. Учтите мощность прибора.
- Датчики и управляющие элементы монтируют вне зоны распространения воздушного потока, выходящего от прибора. Так исключается зависимость в работе терморегулятора и степени нагрева воздуха, идущих через сопло.
Правильный подбор тепловых завес, качество монтажа – это те факторы, от которых напрямую зависит эффективность работы прибора и срок его эксплуатации. При таких условиях устройство создаст максимальный уют и комфортную температуру в любом помещении.
КЭВ-2П112Е, КЭВ-2,5П112Е
КЭВ-3П113Е
Вместо перемычки 1 может быть установлентерморегулятор (отдельная поставочная единица).
КЭВ-4П121ЕКЭВ-5П121Е
Для самостоятельного подключения однофазных завес КЭВ-4П121Е и КЭВ-5П121Е к трехфазной сети 380В необходимо снять перемычки и подключить пятижильный кабель к клеммам A,B,C,N и “земля”.
КЭВ-П201Е
КЭВ-П221Е
Для самостоятельного подключения однофазной завесы КЭВ-П221Е к трехфазной сети 380В необходимо снять перемычки и подключить пятижильный кабель к клеммам A,B,C,N и “земля”.
КЭВ-П202Е
КЭВ-П222Е
Для самостоятельного подключения однофазной завесы КЭВ-П222Е к трехфазной сети 380В необходимо снять две перемычки, подключить трехфазный кабель к клеммам A,B,C,N и “земля”.
КЭВ-П303Е, КЭВ-П302Е, КЭВ-П403Е
КЭВ-П323Е
Для самостоятельного подключения однофазной завесы КЭВ-П323Е к трехфазной сети 380В необходимо снять две перемычки, подключить трехфазный кабель к клеммам A,B,C,N и “земля”.
КЭВ-П304Е, КЭВ-П301Е
КЭВ-П305Е
КЭВ-П304Е, КЭВ-П301Е, КЭВ-П402Е, КЭВ-П404Е
КЭВ-П315Е
КЭВ-П306Е
Завеса КЭВ-П306Е состоит из двух модулей завес КЭВ-П305Е, подключенных двумя независимыми силовыми кабелями (внутри корпуса), и дополнительной клеммной колодки. Система управления имеет внутреннюю заводскую коммутацию.
КЭВ-П601Е
КЭВ-П604Е
КЭВ-П603Е, КЭВ-П605Е
Завеса КЭВ-П603Е состоит из двух модулей завес КЭВ-П304Е. Подключение к сети осуществляется двумя независимыми силовыми кабелями. Система управления имеет внутреннюю заводскую коммутацию.
| Модель тепловой завесы | КЭВ-2П | КЭВ-2,5П | КЭВ-3П | КЭВ-4П | КЭВ-5П | КЭВ-6П |
| Автоматический выключатель | 220В | 220В | 220В | 220В/380В | 220В/380В | 220В/380В |
| 16A | 16A | 16A | 25A/10A | 40A/10A | 40A/16A | |
| Медный кабель(трехфазный) | – | – | – | 5х1,0 | 5х1,0 | 5х1,5 |
| Медный кабель(однофазный) | 3х1,5 | 3х1,5 | 3х1,5 | 3х2,5 | 3х4,0 | 3х4,0 |
| Модель тепловой завесы | КЭВ-9П | КЭВ-11П | КЭВ-12П | КЭВ-15П | КЭВ-18П | КЭВ-24П | КЭВ-36П | КЭВ-48П |
| Автоматический выключатель | 380В | 380В | 380В | 380В | 380В | 380В | 380В | 380В |
| 25A | 25A | 25A | 40A | 40A | 63A | 63A | 100A | |
| Медный кабель(трехфазный) | 5х2,5 | 5х2,5 | 5х2,5 | 5х4,0 | 5х4,0 | 5х6,0 | 2x(5х4,0) | 2x(5х6,0) |
| Медный кабель(однофазный) | – | – | – | – | – | – | – | – |
Для управления несколькими завесами с одного пульта необходимо соблюдать соответственное подключение силового кабеля к клеммным колодкам всех завес: фаза А ко всем клеммам, имеющим маркировку А, фазу В к В и т.д. В противном случае возможен выход из строя пульта управления.
Электрические схемы завес с водяным источником тепла и завес без источника тепла
Тепловая завеса представляет собой климатическое оборудование, являющееся разновидностью обогрева помещения. Устройство, дизайн, характеристики таких приборов различны, но все приборы имеют единый принцип действия. Процесс подключения и выбора тепловой завесы требует особого внимания, так как от этого зависит безопасная и эффективная эксплуатация.
Виды
Тепловые завесы различают в зависимости от типа энергоисточника и от вида элемента нагрева.
Исходя из источника энергии, выделяют следующие виды рассматриваемых устройств:
- Электрические. В такой конструкции воздух проходит через электронагреватель. Достоинство электрической тепловой завесы в универсальности для любого типа помещений, в простоте монтажа. Это компактная воздушно тепловая установка с основным недостатком – высоким потреблением электричества.
- Водяные. В данных приборах функцию нагрева взяли на себя водяные калориферы, которые являются наиболее экономичными устройствами. В то же время стоят водяные завесы относительно дорого, как и работы на их установку. Обычно такие приборы монтируются в промышленных зданиях.
- Газовые. Устройства газового типа являются новинками и были созданы в качестве альтернативного оборудования. Если установить электрическую завесу или водяную невозможно – на помощь приходит газовая завеса. Веское преимущество устройства – высокая экономичность электроэнергии, а также плотность и стабильность потока воздуха. Недостаток кроется в возможности аварийной ситуации в случае неправильного монтажа либо эксплуатации.
Для обогрева производственных помещений можно также использовать водяной тепловентилятор.
В зависимости от встроенного элемента нагрева, выделяют следующие тепловые завесы:
- Спиральные. Устройство со спиралью стоят недорого, и в то же время такой вариант имеет недолгий срок службы и не пользуется популярностью.
- ТЭНовые. Такие тепловые завесы безопасны и имеют долгий эксплуатационный период. Устройства отапливают большую площадь и имеют средний ценовой диапазон.
- Со ститч-элементами. Данные приборы являются самыми новыми на рынке обогревательного оборудования. Ститч – элементы имеют уже две трети современных теплозавес. Данный вид очень быстро нагревает и выдаёт воздух, но стоимость на такие тепловые завесы в пару раз выше спиральных приборов и приборов с трубчатым электрическим нагревателем.
Вертикальная тепловая завеса возле входной двери
Устанавливаться тепловая завеса может разными способами. Таким образом, выделяют следующие типы этих устройств:
- Горизонтальные. Это практичные приборы. Большая часть инновационных разработок происходит именно в данном направлении. Монтаж таких устройств осуществляется прямо над дверью либо над оконным проёмом.
- Вертикальные. Производиться тепловые завесы такого типа изначально начали для решения сложных задач. Монтируются вертикальные устройства тогда, когда установить горизонтальные тепловые завесы нет возможности. Монтаж производится сбоку проёмов. Такие боковые приборы могут быть полезны, если: – в помещении установлены натяжные потолки; – есть небольшой зазор между потолком и верхней линией проёма.
Чтобы установка была проведена качественно, а вертикальный прибор функционировал рационально, ответственно отнеситесь к замерам проёма. Помните, что длина устройства должна быть минимум ¾ от высоты проёма.
Конструкция и принцип работы
Воздушно-тепловая завеса представляет собой простой отопительный прибор, напоминающий по своей конструкции тепловентилятор. Основное их предназначение – создание невидимой воздушной тепловой преграды для холодного воздуха, проникающего в помещения через входные проемы. Для этого они оснащаются мощными ТЭНами или водяными нагревательными элементами, обеспечивающими нагревание воздушных масс.
Создание напора воздуха в тепловых завесах для входных дверей осуществляется за счет малогабаритных тангенциальных вентиляторов, оборудованных множеством лопастей. Их задача заключается в том, чтобы направить поток вниз, создав своеобразную преграду для холода. Напор подбирается таким образом, чтобы обеспечить скорость потока вблизи полов не менее 2,5 м/сек. Только в этом случае можно рассчитывать на максимальную эффективность.
Тепловая воздушная завеса над входной дверью гонит нагретый воздух вниз, постепенно прогревая пространство в помещении и помогая основному отоплению. При открытии двери в помещение частично попадает холодный воздух, который смешивается с подогретыми массами. Ничто не мешает оставить дверь открытой – если производительность будет подобрана в соответствии с рекомендациями, у холода практически не будет шансов проникнуть в здание.
Исключение составляют мощные порывы ветры, которые сравнительно легко сносят струи нагретого воздуха, вырывающиеся из тепловой завесы.
Тепловые завесы защищают не только от холода, но и от жгучего летнего зноя, что особенно актуально в южных регионах. Здесь через входные двери может проникать лютая жара, спасением от которой становятся не только кондиционеры, но и невидимые воздушные преграды. Для этого некоторые завесы оснащаются функцией работы в режиме вентилятора.
Тепловая завеса для входной двери состоит из следующих узлов и частей:
Помимо своей основной функции – отсечения холодного воздуха – тепловая завеса способна еще на очень многое.
- Нагревательный элемент – водяной или электрический, обеспечивает генерацию тепла;
- Вентилятор – гонит теплый воздух в рабочую зону;
- Система управления – контролирует температуру и управляет включением/выключением прибора;
- Корпус – защищает внутренности оборудования от доступа посторонних лиц.
Управляющие модули нередко располагаются за пределами корпусов – в виде отдельных термостатов с органами управления. Также в магазинах можно купить модели с пультами ДУ. Давайте посмотрим, чем отличаются тепловые шторы для проемов друг от друга.
