Вертикальные батареи отопления первое знакомство

Размещение батарей с нижним подключением

Первоначально перед установкой подключение радиаторов отопления с нижней подводкой, необходимо выбрать тип схемы отопления. Они бывают двух видов: однотрубные и двухтрубные.

Первую схему обычно применяют в многоэтажных домах. Ее установка не требует много материалов и затрат, но осуществлять регулировку температурного режима в помещениях, такая система не может. Ее параметры задаются расчетным путем заранее, с учетом температуры наружного воздуха в самый холодный период года, установленной по СНИПам для каждого климатического района. Этот подход, не может обеспечить правильный температурный режим, поэтому пользователи многоэтажных домов страдают или от недогрева, или от перегрева в помещениях.

Еще один серьезный недостаток — завоздушивание системы. Если монтажные работы выполнены с нарушением, воздушные пробки не устраняются даже специальными краниками Маевского. Завоздушенные батареи не способны нагревать помещения, создавая максимум проблем у пользователей.

Важно! При установке двухтрубной системы отопления с нижней подводкой тепла к радиаторам, потребуется больше узлов и монтажных компонентов, чем для верхней. Тем не менее, именно нижняя подводка не позволяет скапливаться воздушным пробкам в стояках, что решает одновременно две трупиковые проблемы многоэтажных домов — равномерная циркуляция по контурам нагрева и возможность тонкой регулировки температурного режима в помещениях

Особенности нижней подводки

Основных способов подключения приборов отопления довольно много, но наиболее распространенные из них — диагональная и нижняя.

Диагональную еще называю перекрестной, используется с очень популярными сегодня — биметаллическими устройствами. Принцип работы ее в следующем: подводящий трубопровод присоединяется с верхним патрубком, а обратный — с нижним, только с противоположной стороны устройства. В этом варианте тепло передается окружающему воздуху более равномерно, следственно, тепловые потери значительно уменьшатся.

В радиаторах отопления с нижней подводкой теплоносителя, подающий и обратный трубопроводы устанавливаются с различных сторон нагревателя. Очевидно, что при таком сквозном движении сетевая вода не всегда доходит до верхней части батареи, из-за чего эффективность теплопередачи падает приблизительно на 15%. Несмотря на это, такая схема очень востребована в частных жилищах с индивидуальной принудительной схемой теплоснабжения. Она позволяет спрятать трубы, обвязывающие батарею под пол, тем самым не только освобождает пространство в комнате и улучшает ее эстетику, но и снижает тепловые потери по длине трубопровода.

Дополнительные достоинства схем с радиаторами отопления с нижним подключением:

• Возможность включения в схему переходников нижней разводки теплоносителя;
• наличие в конструкции терморегулятора;
• несложный процесс монтажа приборов отопления.

Данная схема обладает и некоторыми недостатками, которые, впрочем, могут быть легко устранены самими пользователями. Во-первых, — неравномерность прогрева помещения, по сравнению с другими вариантами подключения приборов, а во-вторых необходимость дополнительного обустройства на радиаторах воздухосборников. Впрочем, второй недостаток, практически нивелирует первый, поскольку при отсутствии воздуха в верхней части устройства, отопительный прибор будет работать эффективно.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Классификация моделей

Вертикальные радиаторы отопления для квартиры делятся между собой по материалу, из которого они изготовлены, дизайну и способу подачи тепла в помещения.

В среднем данные приборы имеют небольшую высоту от 1 до 2,5 м. Они имеют некоторое сходство с горизонтальными аналогами отопительного оборудования.

Вертикальный водяные радиаторы отопления имеют небольшой вес и компактные габариты.

Для производства данных моделей используют следующие виды металла:

• Биметаллические сплавы;
• Алюминий;
• Тонкая сталь.

Современные модели биметаллических отопительных секций состоят из тонких внутренних каналов, которые производят из стали.

Для ребер используют алюминий. Он быстро нагревается и отличается максимальной теплоотдачей. Благодаря этому многим производителям удаётся объединить в небольшом устройстве высокую прочность и отличные эксплуатационные качества одного металла и теплопроводность другого.

Помимо этого алюминий легко поддается механической деформации и окрашивается любым видом красителей.

Стальные модели отличаются высокой прочностью внешнего корпуса, но в отличие от медных они вырабатывают минимальное количество тепла.

Главный недостаток данных изделий — это появление коррозии на внутренних стенках металлических секций. Вследствие этого они быстро засоряются, что приводит к появлению застоев водных и воздушных масс.

По своей форме они различаются на:

Секционные. Они состоят из нескольких обогревающий в секции, который образует большую теплоотражающую поверхность.

Трубчатые. Вертикальные трубчатые радиаторы отопления представляют собой систему медных трубок, которые присоединяется к отопительному конвектору.

Для того чтобы придать эстетичный вид данным моделям металлические трубы делают более изогнутыми и плавными.

Довольно часто такие источники тепла можно увидеть современных направления дизайна таких как модерн, хай-тек или минимализм.

Блиц-советы

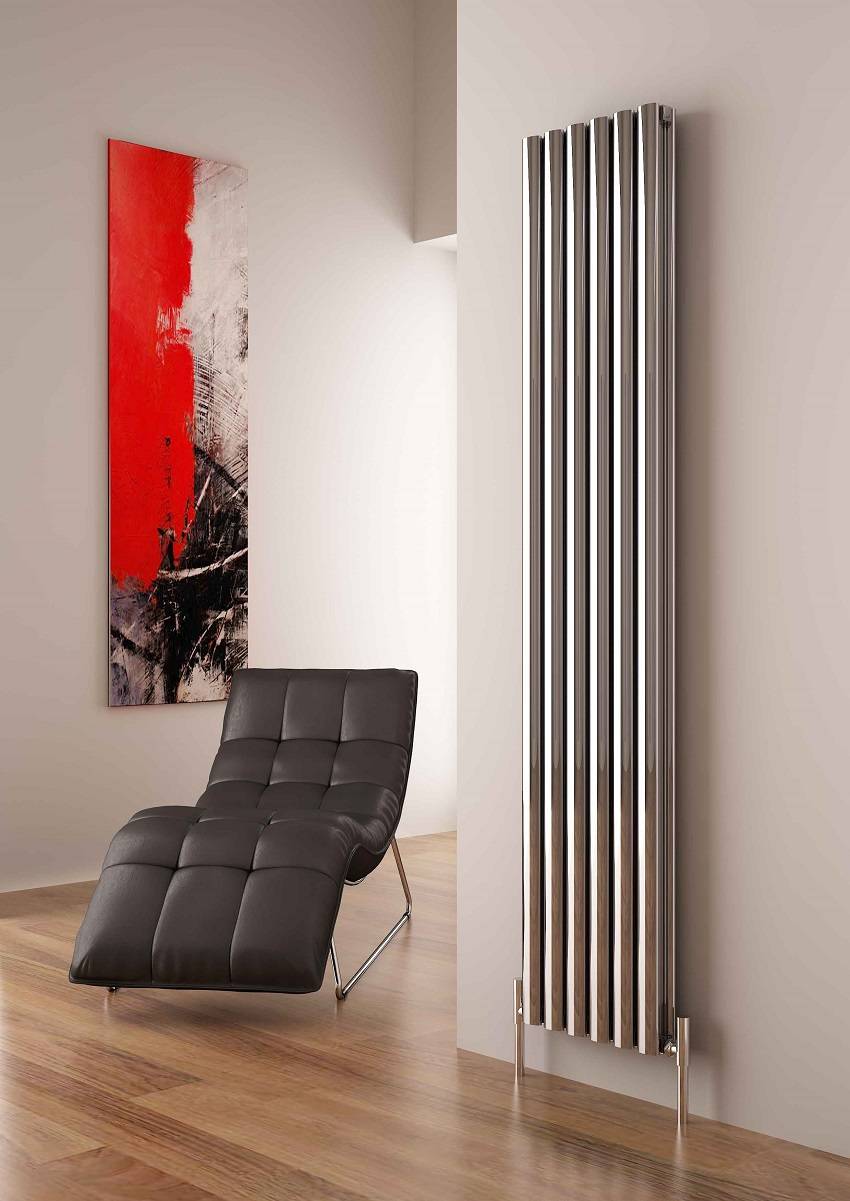

Вертикальные батареи из полированной нержавеющей стали требуют постоянного ухода за поверхностью. Даже самая маленькая отметина или следы потека воды на поверхности создают негативное впечатление.

Для ухода достаточно использовать нейтральное моющее средство для блестящих поверхностей и мягкую тряпку.

Разница в температуре такого радиатора вверху прибора и внизу его иногда доходит до 5-7 градусов Цельсия. Такой перепад температуры говорит о хорошей теплоотдаче и отличной работе батареи.

Улучшить работу такого прибора и существенно сэкономить на оплате за потребляемые ресурсы, может установка терморегулятора, позволяющего регулировать температуру теплоносителя.

Полезно знать, что в отличие от стандартных батарей отопления из алюминиевого литья, имеющего толщину стенок всего 1, вертикальные регистры имеют увеличенную до 2 мм толщину стенок, что существенно увеличивает срок их эксплуатации.

Для придания интерьеру большего динамизма, плоскую вертикальную батарею можно декорировать не только интерьерной наклейкой, но и заказав специальную металлическую накладку-решетку с перфорированным рисунком.

Такая накладка не изменит теплоотдачи радиатора, но придаст помещению новый вид.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

1. Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
2. Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
3. Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Особенности

Логично, что вертикальными называются радиаторы отопления, секции которых расположены вертикально. Однако большинство батарей имеют подобное расположение, устройства с горизонтально ориентированными секциями встречаются достаточно редко. В связи с этим правильнее в основу критерия положить форму прямоугольника, образуемого батареями.

Таким образом, вертикальными батареями называют те, что образуют, словно вытянутый по горизонтали прямоугольник. Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.

Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии. Системы могут располагаться практически от пола до потока, в рост человека. Распространяя инфракрасное тепловое излучение (сходное с солнечным теплом) на уровне роста человека, они обеспечивают повышенный комфорт в помещении.

Вертикальные батареи имеют множество вариантов исполнения, отличаются многообразием дизайнов и расцветок. Это позволяет не только вписать их в любое помещение, но и сделать оригинальной деталью интерьера. Такие батареи, установленные вместо привычных моделей, размещаемых под подоконником, можно не прятать, а располагать в любом удобном месте. Помимо практической, они выполняют декоративную функцию.

Выбирая вертикальные радиаторы, полезно знать и об их недостатках. При таком способе обогревания нарушаются принципы конвекции, а потому под потолком скапливается теплый воздух, что нерационально. А при интенсивной работе батарей этот теплый воздух становится причиной неблагоприятного микроклимата. Кроме того, во внутренних каналах вертикальных батарей возрастает вероятность образования воздушных пробок.

Наконец, монтаж подобной системы более трудоемкий. Даже небольшое отклонение по вертикали будет заметным и нарушит эстетику. Возникают сложности с подводкой труб отопительного контура. В данном случае придется отказаться от наиболее эффективной схемы диагонального подключения. В противном случае придется вмуровывать трубы в стены, что неэстетично и небезопасно в случае аварии.

Выходом становится использование нижнего подключения, которое не является столь же эффективным и рациональным, как диагональное. Кроме того, вертикальные батареи требуют надежной мощной системы крепления.

Установка

Вертикальные батареи должны устанавливаться на укрепленных стенах, в противном случае из-за большого веса конструкция просто упадет, вырвав часть стены. Еще до этапа монтажа следует продумать способы регулирования термопроцессов. Обычно для этого используются клапаны и краны, монтируемые на входных трубах. Они помогут остановить подачу теплоносителя в случае аварии.

Необходимо также позаботиться об установке клапана, с помощью которого из батарей спускается воздух. Подобные мероприятия позволяют избежать образования воздушных пробок в каналах и увеличить эффективность радиаторов. Обо всех приспособлениях ввода-вывода желательно позаботиться на этапе монтажа, поскольку дополнения и переделки уже установленной системы обходятся недешево.

В вертикальных батареях обычно используется нижнее подключение, а все монтажные узлы скрываются в стене или специальной коробке. Гораздо реже используется боковое подключение. Главным его недостатком является неполное удаление теплоносителя из труб (он может оставаться там даже в летнее время), что неблагоприятно для состояния радиатора.

К отопительной системе радиаторы подключаются аналогично типовой схеме подключения. Для этого могут применяться стальные, пластиковые и металлопластиковые трубы.

Пошаговая установка вертикальных радиаторов выглядит следующим образом:

• Производится сборка комплекта, в том числе установка прокладок, заглушек, терморегулирующей и запорной арматуры.
• Монтируется клапан Маевского.
• Осуществляется разметка мест крепления кронштейнов.
• Монтируются опоры.
• На кронштейны навешивается радиатор, повторно проверяется точность установки.
• По схеме выполняется подключение батарей.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

• Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
• Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
• Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
• Поворотом ключа ниппель втягивают в первый секционный блок.
• Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Арматура для обвязки вертикальных радиаторов

Все вертикальные радиаторы отопления для квартиры выпускаются с нижней подводкой. Врезаться в контур нужно так, чтобы теплообменник можно было снять в случае необходимости. Для этого нужны американки, которые будут накручиваться на арматуру для обвязки.

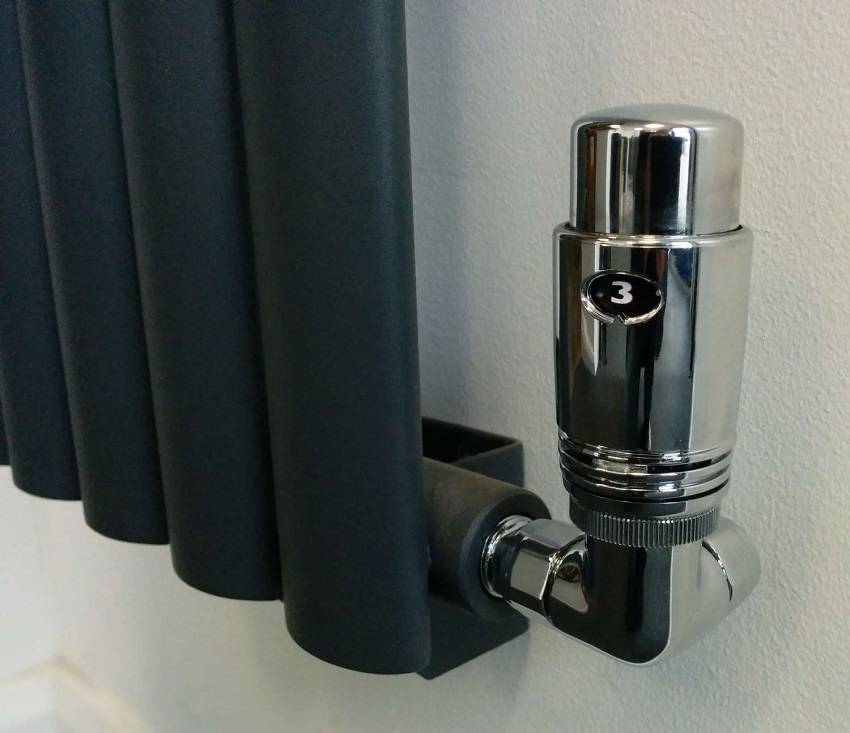

Термоголовка в цвет с радиатором.

Для подключения батареи к системе отопления может использоваться следующая радиаторная арматура:

• шаровые краны;
• термостатические вентили;
• балансировочные вентили.

Обвязка шаровыми кранами – это самый простой метод, при котором температуру батареи регулировать нельзя. Запорная арматура работает в двух режимах: открывает или закрывает условный проход. Частично уменьшить поток теплоносителя можно, провернув запорный шар наполовину, но нет гарантии, что после этого кран будет работать. На шаре откладывается грязь из теплоносителя и он просто прикипает к корпусу. При попытке его провернуть шток просто ломается.

Вентили бывают ручные и полуавтоматические. На последние можно установить термоголовку или сервопривод. В таком случае появляется возможность поддерживать одинаковую температуру в помещении, независимо от погоды или изменения температуры теплоносителя. Вентили устанавливаются на подаче. На обратке можно поставить обычный шаровой кран или же балансировочный вентиль.

Если на обратке вертикальных радиаторов отопления с нижней подводкой установить балансировочный клапан, то можно регулировать гидравлическое сопротивления теплообменника. Это нужно чтобы сбалансировать систему отопления. В маленьких контурах этот элемент необязателен.

Балансировочные клапана устанавливаются на батареях в больших, разветвленных контурах, где длина веток отличается. Расчет гидравлического сопротивления достаточно сложный, а делать все на глаз долго, да и не каждый справится. Альтернатива – коллекторная система с установленными расходомерами.

Тонкости установки стальных трубчатых батарей

Перед тем как приобрести трубчатые батареи, стоит ознакомиться с параметрами мощности выбранной модели. При неправильном выборе можно получить в пределах одной квартиры холодные и жаркие комнаты. Неправильный монтаж способен привести к тому, что в пределах одного помещения будут холодные и душные зоны – без циркуляционного обмена теплом. Нарушение безупречной горизонтали при монтаже ведет к постепенному завоздушиванию приподнятого угла. Признак – холодный участок в теплой батарее.

Подключение, обслуживание и регулировка температуры вертикальных батарей почти ничем не отличается от обычных

Для выпуска воздуха из радиатора или всего контура устанавливают кран Маевского на самой удаленной точке отопительной системы. В  многоквартирных домах он есть на последнем этаже.

Вертикальные трубчатые модели изначально продумываются такими образом, чтобы они соперничали по эстетике с остальными другими видами батарей.

Достоинства трубчатых радиаторов:

• наиболее равномерное прогревание даже габаритных конструкций;
• безопасность эксплуатации (нет острых углов, рекомендуются для детских);
• привлекательный дизайн (можно перекрашивать);
• форма доступна для частого мытья (актуально для аллергиков);
• нет необходимости в дополнительной сборке и сложном монтаже.

Радиатор с гладким внешним покрытием не потребует специального ухода

Недостатки:

• относительно большая цена (компенсируется продолжительной эксплуатацией);
• трубки без обработки (отечественного производства) со временем подвержены коррозии, хотя и маркируются как «нержавеющая сталь»;
• возможна протечка при неграмотном монтаже.

Внутренняя поверхность трубчатых элементов должна проходить обработку полимерным напылением. Это производится для того, чтобы снизить риск возникновения ржавчины. Поэтому трубчатые модели импортного производства отличаются повышенной стойкостью к загрязнениям внутренней среды. Но это отражается на цене. Данный фактор позволяет увеличить срок эксплуатации вертикальных трубчатых радиаторов без потребности в чистке и замене.

Для защиты от ржавчины и повышения срока эксплуатации некоторые модели вертикальных батарей имеют защитное напыление как внутри, так и снаружи

Достоинства и недостатки

Что же получает владелец квартиры или собственного дома, устанавливая радиатор нестандартной формы? Ждать от него каких-то особенностей в плане увеличенной теплоотдачи не придется.

Преимущества

• Необычный внешний вид.
• Возможность сэкономить на занимаемой площади, при этом не снижая тепловых характеристик.
• Немалая площадь тепловой отдачи за счет высоты каждой секции.

Эксклюзивная модель

Недостатки

• Так как температура в помещении по высоте распределяется неравномерно (вверху теплее, чем внизу), то и сам вертикальный радиатор будет работать не так эффективно. То есть его верхняя часть будет отдавать тепла меньше, чем нижняя. Отсюда и падение теплотехнических характеристик.
• Основная часть отдаваемой тепловой энергии будет скапливаться под потолком. Рассеивать и равномерно распределить тепло по всему объему помещения в данном случае вряд ли удастся.
• Высокая цена прибора.

Включая здравый смысл, можно отметить, что таких же размеров радиатор только горизонтальной формы выделит конвекции в несколько раз больше. При этом эффективность распределения тепла улучшается.

Панельная модель
