Особенности
Котел Navien производится одноименной компанией из Кореи на основе ее личных изобретений. В итоге получается оборудование, которое отличается повышенной эффективностью, экономичностью и довольно простой эксплуатацией. Таким образом, получается, что при помощи этой техники удается организовать отличное индивидуальное отопление.
Сегодня на рынке от компании Navien можно встретить настенные обогревающие устройства, отличающейся тягой (естественная или принудительная). Такие двухконтурные агрегаты могут отопить жилье площадью 20-500 квадратных метров.
Работа данных устройств осуществляется по вполне обычной схеме. Поглощение тепла, которое производится, когда газ сгорает, нагревает теплообменник котла. Насос, который встроен в саму систему устройства, позволяет циркулировать воде от теплообменника. В камеру сгорания поступает принудительно воздух при помощи встроенной системы вентиляции.
Чтобы срок службы отопительных устройств был больше, производитель изготавливает их из нержавеющей стали, поэтому они хорошо защищены от ржавчины и способны длительное время выдерживать высокие температуры и температурные перепады.
Обычно котлы, работающие на газу, состоят из:
- коробки-корпуса;
- насоса для циркуляции;
- горелки;
- одного или двух теплообменников.
В моделях от Navien горелка может иметь различное строение. Например, в агрегатах открытого вида должен быть обязательно дымоход, который обеспечит тягу. Воздух для горелки будет браться сразу из места, где располагается котел. Это означает, что для такой модели понадобится постоянное поступление кислорода в помещение.
Для закрытых горелок используется дымоход, который называется коаксидальным. Через него происходит подача кислорода и выходят продукты, получившиеся в результате сгорания. Такое устройство работает с принудительной тягой. Само отверстие для вентиляции в данном случае будет выведено на улицу сквозь стену.
Теплообменники на двухконтурных отопительных устройствах раздельные. Один из них обеспечивает отопление помещения, а другой нагревает холодную воду для пользования. Стоит отметить, что для изготовления обеих теплообменников корейцы используют исключительно нержавейку. Это позволяет значительно продлить их срок службы, в то время как в большинстве котлов от других производителей только один из теплообменников не подвержен коррозии.
Нельзя не отметить такой важный момент, как то, что компания самостоятельно изготавливает все элементы, входящие в состав котла.

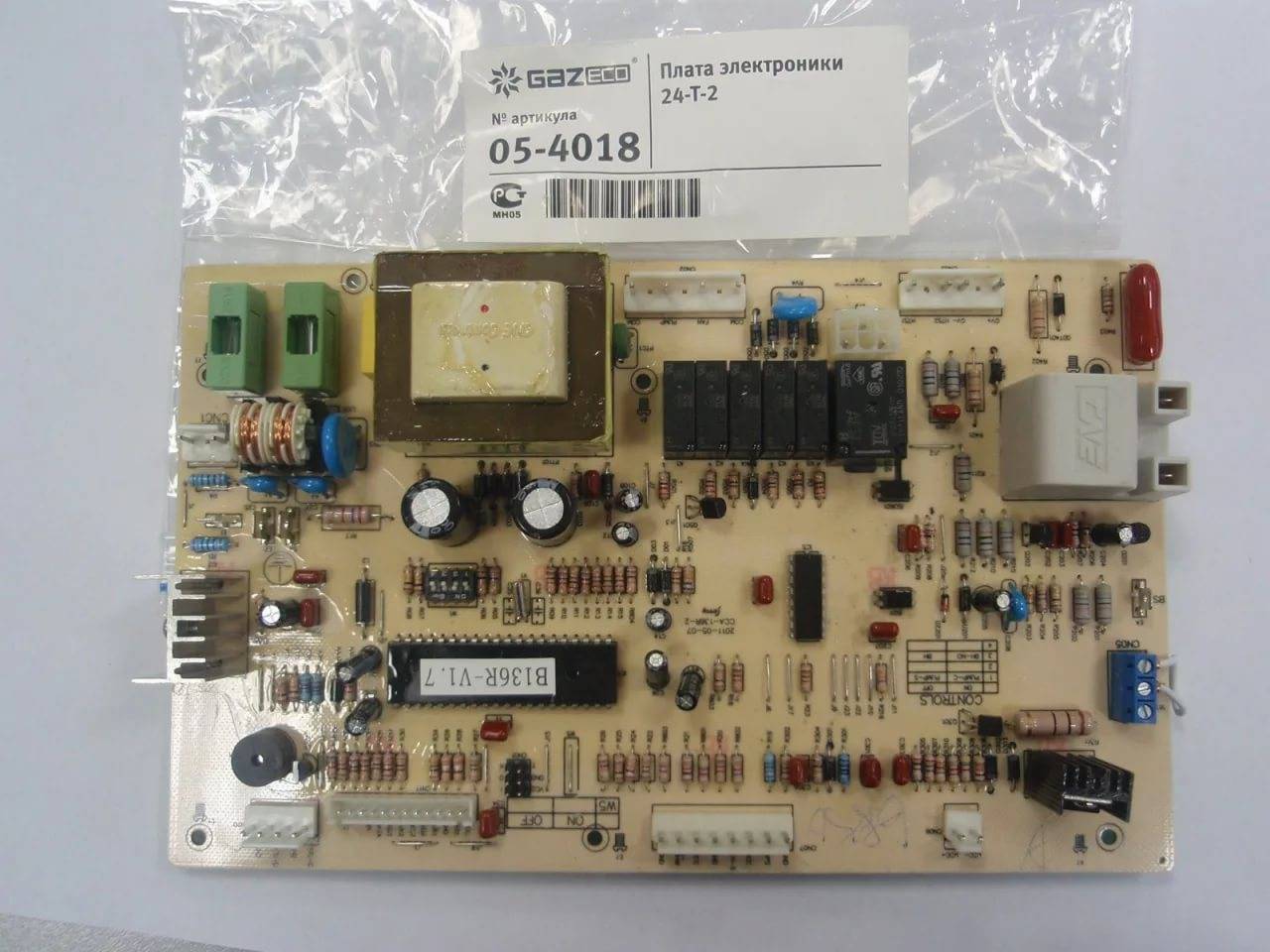

Встроенная интегральная микросхема в электронную плату котла обеспечивает защиту от перепадов напряжения. Подобная защита имеется только в дорогом газовом оборудовании от немецкого производителя. Однако не стоит надеяться только на чип, лучше все же дополнительно воспользоваться стабилизатором напряжения.
Самой главной особенностью котлов Navien можно считать блок управления в виде небольшой коробочки, которая вынесена наружу. На ней есть дисплей и кнопки, которые позволяют управлять работой устройства. К примеру, на дисплее отображаются данные о неисправностях или ошибках в работе, температура воды, воздуха и теплоносителя. Также на нем можно выставить время. Кнопки позволяют самостоятельно выставить режим работы котла, температуру и включить или выключить оборудование.
Мощность газового агрегата является достаточно важным параметром, ведь от него зависит производительность. Чем больше будет мощность, тем больше воды в минуту сможет нагреть котел. Например, если мощность агрегата составляет 13 кВт, то в минуту он будет выдавать около 10,5 литров нагретой воды, а если 35 кВт – примерно 19 литров. Практика показала, что на среднюю семью достаточно устройства мощностью 16 кВт, которое способно выдавать 14 л/м.
Управление устройствами Navien очень удобно еще и по причине наличия систем голосового сопровождения, которое может всегда дать подсказку. Самодиагностика оборудования также хороша, так как дает возможность в самые короткие сроки получить необходимые данные о сбоях в работе, неполадках или каких-либо ошибках.
При всем этом отопительное оборудование является выносливым, долговечным, компактным и недорогим. По соотношению цена-качество оно лучше, чем многие немецкие и итальянские аналоги.
Технология монтажа и инструкция по подключению

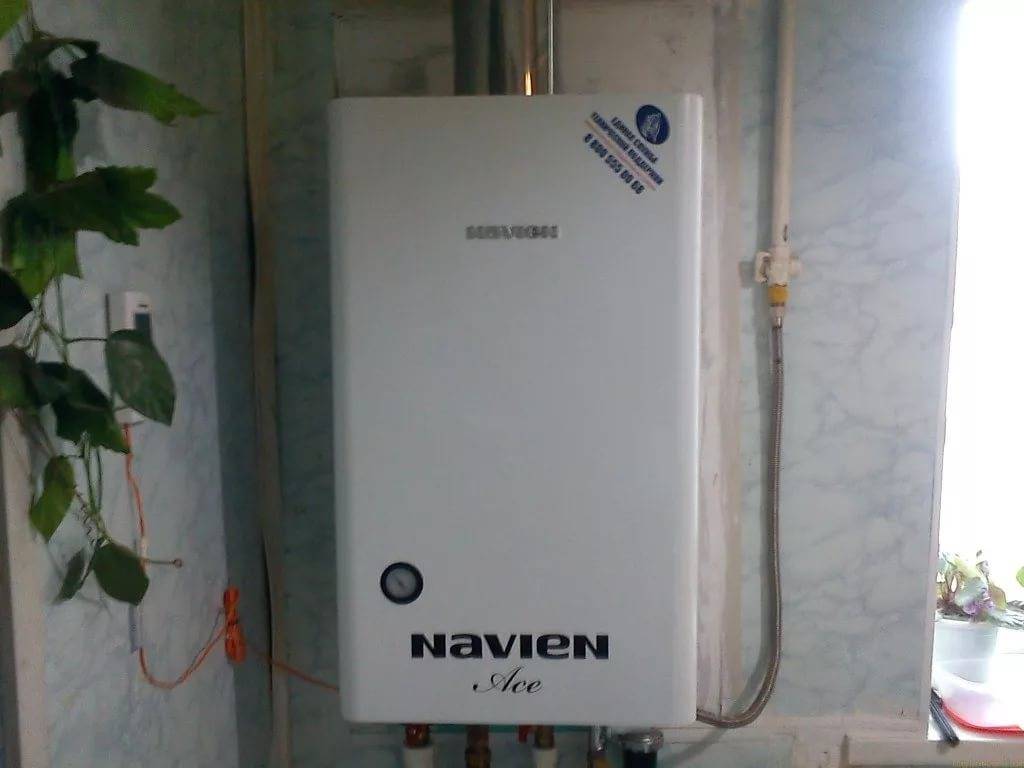

Установка котла не составляет никакой сложности. Напольные образцы просто устанавливают в отведенном месте, а настенные навешивают на прочную поверхность с использованием эластичных шумогасящих прокладок.
Запрещается навешивать котлы на непрочные перегородки из гипсокартона или иного подобного материала.
Подключение котла выполняется путем присоединения всех необходимых коммуникаций и электропитания. Необходимо проявлять аккуратность, внимательно следить за правильностью соединения трубопроводов.
Основное внимание следует уделять соединениям газовых трубок. С помощью мыльного раствора проверяется отсутствие утечек
Существенных проблем с подключением обычно не бывает, но представители сервисных центров настаивают на привлечении к монтажу своих специалистов
Считается, что такой вариант позволяет обеспечить грамотное подключение оборудования и исключает возможность ошибок
Существенных проблем с подключением обычно не бывает, но представители сервисных центров настаивают на привлечении к монтажу своих специалистов. Считается, что такой вариант позволяет обеспечить грамотное подключение оборудования и исключает возможность ошибок.
Устройство
Основным элементом конструкции котлов Navien Ace является первичный трубчатый теплообменник, соединенный с камерой сгорания.
В верхней части находится дымоход, соединенный или объединенный с трубопроводом подачи воздуха. В левой части корпуса расположен 8-литровый расширительный бак, под которым устанавливается трехходовой клапан и циркуляционный насос.
Он обеспечивает перемещение по системе теплоносителя и горячей воды. Проходя по теплообменнику, теплоноситель получает высокую температуру.
Затем с помощью трехходового крана производится подмешивание холодного потока, чтобы в результате получить желаемую температуру системы. После этого поток выводится из котла и направляется в отопительные приборы — радиаторы, конвекторы и т.п.

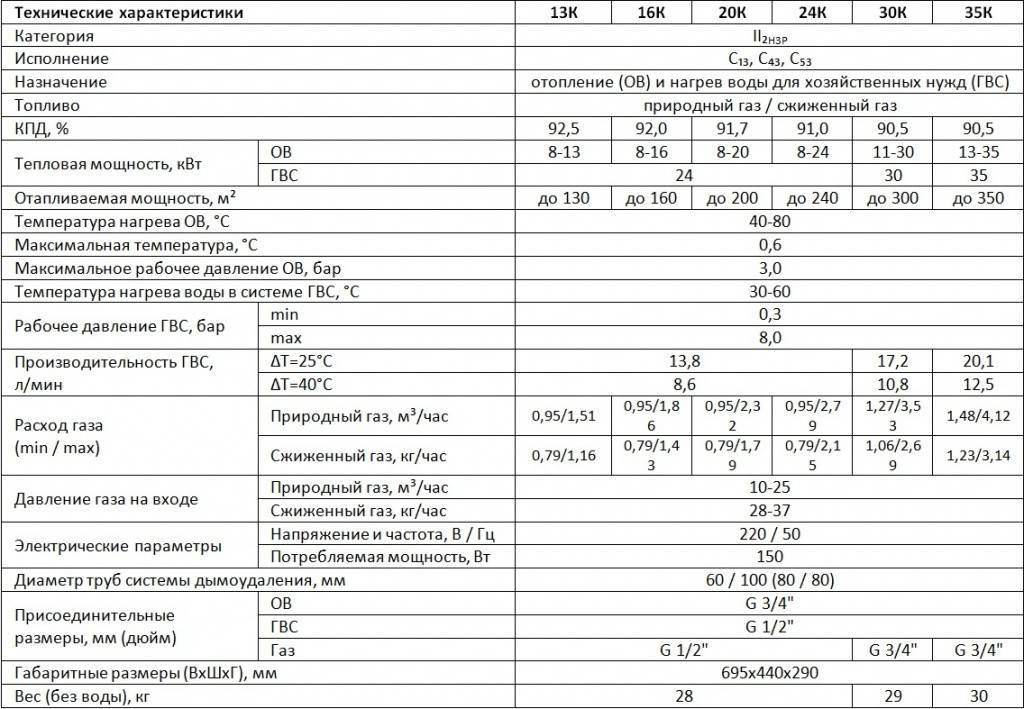

Модельный ряд и их характеристики
В настоящее время представленная компания предлагает 3 вида настенных отопительных устройств:
- атмосферные;
- турбированные;
- конденсационные.
Атмосферные газовые котлы Navien
Атмосферные агрегаты, имеющие открытую камеру сгорания, представляет модификация Navien Atmo. Она предназначена для работы в жестких условиях с перепадами газового давления (в диапазоне 8 -17 мбар) и воды в трубопроводе (от 0.6 до 8 Бар). Мощность таких котлов колеблется в диапазоне от 13 до 24 кВт. Теплоноситель может нагреваться до 80°C, а ГВС до 60°C при выработке 10 л в минуту. Для вывода продуктов горения газовые котлы оснащают классическими дымоходами. Контур, работающий на обогрев, изготовлен из меди, теплообменник для подачи горячей воды – из нержавеющей стали.
Обратите внимание! В Россию и страны СНГ поставляют только двухконтурные агрегаты, как настенные, так и напольные. Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта
Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%
Управление газовым котлом с открытой камерой сгорания осуществляется с помощью дистанционного пульта. Также отопительные устройства Navien Atmo имеют защитную систему от замерзания теплоносителя. КПД котлов этой серии составляет 86%.
Турбированные агрегаты Navien
Линейка устройств с закрытой камерой сгорания состоит их 3 серий:
- Prime включает устройства мощностью 13-35 кВт;
- Deluxe состоит из теплогенераторов от 13 до 40 кВт;
- Smart TOK включает модели на 13-35 кВт.
Воздух в закрытую камеру сгорания газового котла подается с улицы принудительно с помощью вентилятора через коаксиальную трубу. Дымоход такого типа имеет компактные габариты и устанавливается проще, чем классический. Благодаря такой системе подачи воздуха, агрегаты с закрытой камерой сгорания выдают высокий КПД=93%.
Газовые котлы Navien Deluxe способны выдержать перепады напряжения в электросети ±30 В от номинального 220 В. При этом агрегаты работают без остановок и сбоев, что существенно продлевает их срок службы. Они оснащены системой защиты от замерзания, которая работает следующим образом:
- при остывании теплоносителя до 6°C автоматически включается нагрев до момента, пока его температура не станет 20°C;
- если вода в отопительном контуре охлаждается до 9°C, запускается циркуляционный насос, который заставляет жидкость циркулировать в системе.
Обратите внимание! Газовые котлы, которые имеют в комплекте коаксиальную трубу, маркируют Deluxe Coaxial. Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице
Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне
Теплогенераторы линейки Prime отличаются наличием дополнительного погодозависимого модуля, управляющего работой котла в зависимости от погодных условий на улице. Максимальной автоматизацией обладает серия SmartTOK – данными котлами можно управлять с помощью мобильного приложения на смартфоне.
Конденсационные котлы
Конденсационные настенные газовые котлы Navien представлены серией NCN и NCB. Их КПД значительно выше за счет использования тепла из конденсата и составляет 99-108%. Теплообменники агрегатов выполнены из нержавеющей стали.
Комплектация конденсационных котлов аналогична турбированным, но контроллер имеет увеличенное число функций, например, возможность установки определенного климата в помещении на неделю вперед.
В серию Navien NCN входят 4 агрегата мощностью от 22 до 40 кВт, а в Navien NCB – 4 котла от 24 до 40 кВт.
В конденсационных котлах ГВС нагревается до 65°C, а теплоноситель – до 90°С. Представленные отопительные устройства могут выдержать давление воды до 10 Бар. Подача воздуха происходит как при помощи коаксиального, так и обычного дымохода. Но не стоит забывать, что во втором случае газовый котел будет забирать воздух из помещения и потребует устройства отдельной топочной.
Обратите внимание! Все запчасти для настенных газовых котлов navien производит только данная компания, в отличие от европейских теплогенераторов, у которых комплектующие имеют разных производителей.
Принцип работы двухконтурного газового котла
Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:
- В режиме обогрева;
- В режиме генерации горячей воды.
В режиме обогрева котел обеспечивает ваш дом теплом.
Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.
В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.
На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.
Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.
Работа в режиме подачи горячей воды
Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.
При переходе в режим подачи горячей воды, контур отопления полностью отключается.
Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан
Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду. Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя
Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
- Более простая конструкция;
- Высока вероятность образования накипи;
- Более высокий КПД у ГВС.
Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь
Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях. Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)
В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.
Продукция компании Navien
Отопительная техника навьен является надежным и долговечным оборудованием, технические характеристики которого подходят для отопления и горячего водоснабжения частного дома или городской квартиры.
Настенные котлы
Все настенные котлы компании навьен отличаются компактными размерами и имеют двухконтурное исполнение.
Серия Navien ATMO
Имеет сравнительно небольшую мощность от 9 до 24 кВт. Однако этой мощности вполне хватает для отопления и горячего водоснабжения частного дома площадью до 240 м2. Вот некоторые технические характеристики, которыми обладает любой двухконтурный котел этой серии:
Медный теплообменник позволяет быстро и эффективно передавать тепло от открытой горелки к теплоносителю.
- Электронная модуляция пламени в автоматическом режиме способна настроить необходимый уровень пламени.
- Интеллектуальная система антизамерзания не позволит системе заморозиться. Такая система включается автоматически.
Серия Navien DELUXE
Серия имеет модельный ряд, включающий двухконтурные настенные агрегаты мощностью от 9 до 40 кВт. Это позволяет отопить площадь до 400 м2. Основные технические характеристики, которые содержит инструкция к оборудованию, имеют такие показатели:
- Особый теплообменник из нержавеющей стали меньше подвержен коррозии и образованию накипи.
- Инновационная система турбонаддува обеспечивает пропорциональность воздушно-газовой смеси, поступающей на горелку.
- Такая особенность повышает КПД котла до 92%.
Серия Navien PRIME
Главной особенностью котлов этой серии является встроенная погодозависимая автоматика. Такая автоматика включается при расположении выносного датчика на улице, который дает сигнал на запуск горелки в зависимости от погодных условий.
Серия Navien SMART TOK

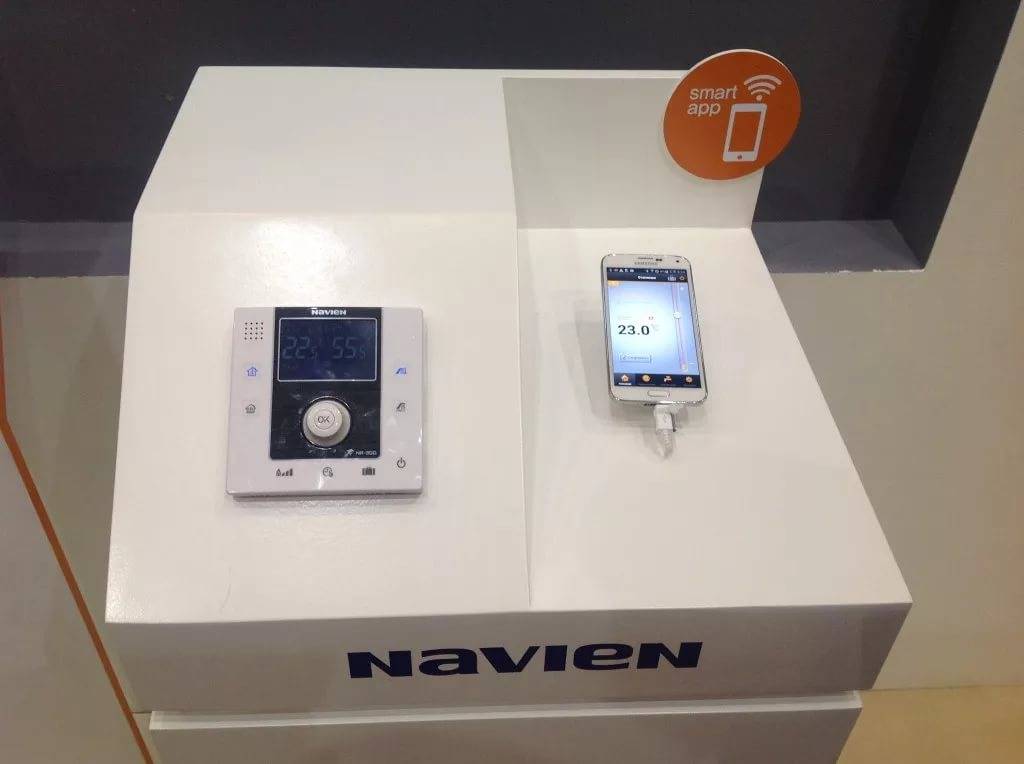

Двухконтурные настенные котлы навьен этой серии укомплектованы инновационной автоматикой, инструкция к которой позволяет управлять работой оборудования при помощи смартфона. Синхронизировав свой смартфон с автоматикой котла, вы получите возможность:
- Запускать устройство при возвращении домой с работы.
- Регулировать температуру мощности отопления, находясь далеко от дома.
- Дистанционно задавать режим работы или выключать отопление.
Такое нововведение во время эксплуатации по достоинству оценили пользователи, установившие современное оборудование, оставив многочисленные отзывы на сайте производителя.

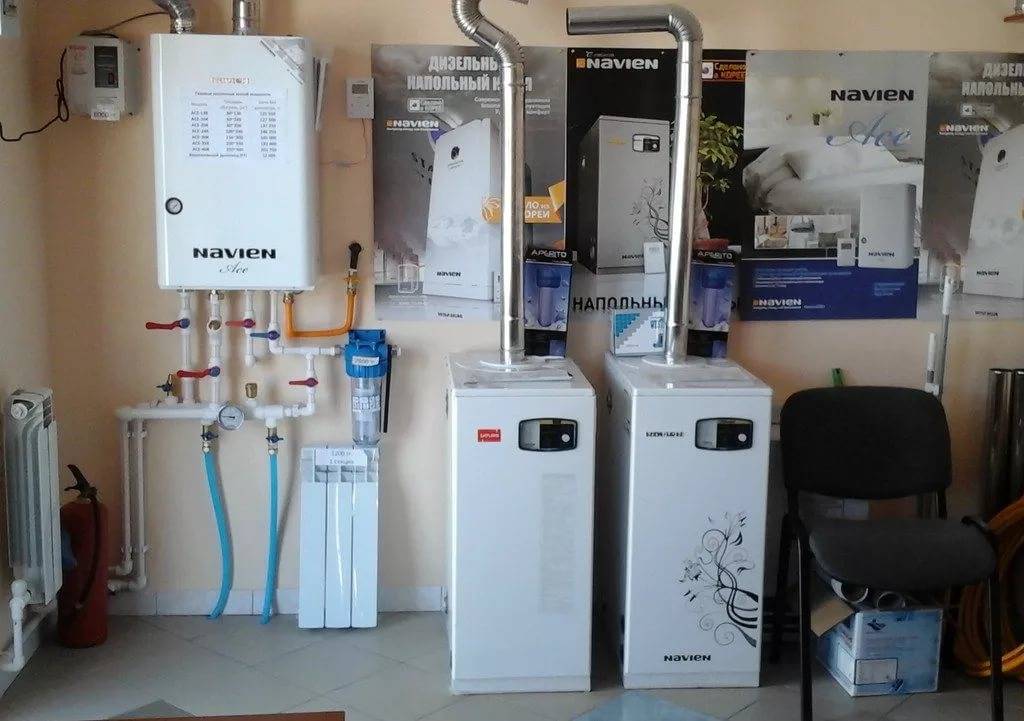

Напольные котлы
Мощные газовые котлы navien напольного исполнения представлены такими сериями оборудования:
- Серия Navien GST: напольный котел имеет максимальную мощность – 60 кВт, что позволяет обогреть площадь частного дома до 600 м?. В котлах этой серии установлен стальной теплообменник, что уменьшает стоимость и вес отопительного агрегата.
- Серия Navien GA. Двухконтурный напольный котел этой серии отличается надежностью и компактными размерами. Небольшие габариты делают возможным установку и запуск этой аппаратуры своими руками.
Также компания навьен выпускает дизельные агрегаты. Такой напольный котел оборудован современной горелкой, которая обеспечивает малошумную и высокоэффективную работу отопительного оборудования.
Настройка газового котла Навьен
Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
Настройка отопления
Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.
Настенные газовые котлы Navien – модельный ряд, плюсы и минусы
Как работают и какие преимущества газовых котлов «Navien Ace»
Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.
Отопление с регулировкой температуры воздуха
Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».
При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.
Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.
Настройка температуры горячей воды
Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.
Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»
Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».
Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.
Режим «Вне дома»
Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.
Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет
Настройка режима «Таймер»
Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.
Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
Бренды – что с ними не так?
Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!
Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.
Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!
Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.
А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?
Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.
Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.
Airfel Duo
Federica Bugatti Eco
Hitherm Optimus
Kentatsu Nobby Smart
Стоят модели по-разному, а по сути являются одним и тем же котлом.
Среди более известны марок можно взять Baxi (Бакси).
Baxi Luna 3
De Ditrich Zena Plus
Westen Star Digit
Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.
То же самое относится к:
Bosch Gaz 6000
Buderus U072
Или
Bosch Condens 7000iW
Buderus Logamax plus GB172i
Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.
Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.
Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.
