Инструкция подключить циркуляционный насос
Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.
- При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
- Если необходимо, проведите чистку труб отопления;
На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;
Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;
- Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
- Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
- Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;
При сборке придерживаемся схемы;
После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).
Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса

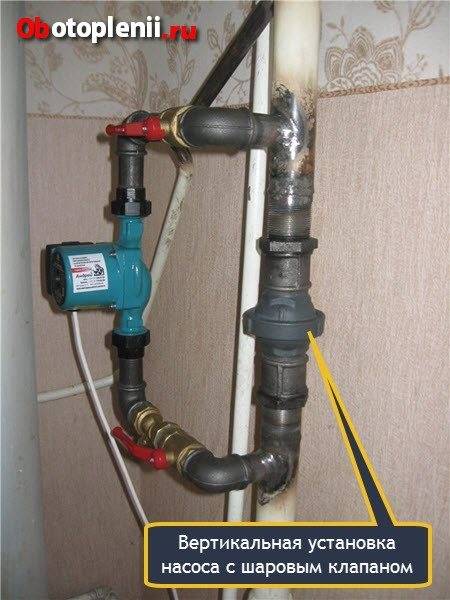

Фото вертикальной установки циркуляционного насоса с шаровым клапаном
Фото вертикальной установки насоса с тремя вентилями
Схемы обвязки систем отопления
Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.
С принудительной циркуляцией
У такой схемы есть ряд особенностей.
- Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
- В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
- Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.
Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.
С естественной циркуляцией
Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.
- После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
- Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
- При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.
Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.
Такая система позволяет решить ряд стандартных задач:
- нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
- оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
- улучшить условия работы нагревательного оборудования.
Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.
Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.
Узел байпаса обеспечивает несколько удобных возможностей.
- При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
- Обеспечивается работа системы без электропитания.
- Можно провести первичный запуск отопления без участия циркуляционного насоса.
- Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.
Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.
При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.
Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.
Особенности установки насоса в системе с естественной циркуляцией теплоносителя
Для того чтобы обеспечить работоспособность отопления при отключении электричества, необходимо создать минимальное гидравлическое сопротивление на всех участках контура.
Нормальному движению теплового агента препятствуют любые повороты и перепады высот магистрали, сопротивление запорного оборудования и уменьшение сечения трубопровода.
Поэтому при монтаже циркуляционного насоса соблюдают следующие требования:
- врезку выполняют без размыкания основного контура, в параллель ему. Необходимый диаметр трубопровода должен быть не менее 32 мм, а сечение труб для подключения насоса – на четверть меньше;
- перед помпой и после неё устанавливают запорную арматуру, чтобы при неисправности оборудования можно было его демонтировать без необходимости сброса теплоносителя;
- на участке между врезками насоса монтируют шаровой кран, который перекрывают во время принудительной подачи теплоносителя. В противном случае он будет циркулировать по малому кругу, между местами врезки помпы.
Автоматизировать процесс переключения при отсутствии электричества поможет обратный клапан, установленный вместо шарового вентиля.
Так называемый байпас будет закрыт до тех пор, пока насос не выключится и давление перед клапаном не превысит усилие рабочей пружины.
Недостатком пружинных обратных клапанов является дополнительное сопротивление потоку жидкости, поэтому лучшим решением будет монтаж устройства шарикового типа.
Правила ввода циркуляционного насоса в эксплуатацию
Эффективность и продолжительность срока службы агрегата зависят от соблюдения ряда условий, изложенных ниже. Кроме того, необходимо соблюдать правила техники безопасности.
Прежде чем запустить насос, в корпус и всасывающий трубопровод должна быть залита вода. Эксплуатация насоса в режиме сухого хода может привести к его выходу из строя.
Провод электропитания циркуляционного насоса должен быть подключен к УЗО (устройству защитного отключения)
Это позволит избежать поражения электрическим током в случае повреждения изоляции.
Электрическая розетка, к которой подключается насос, должна быть установлена так, чтобы возможность попадания в нее влаги была полностью исключена.
Прежде чем подключать агрегат к питающей сети, необходимо присоединить к соответствующей клемме жилу заземления.
Важно, чтобы напряжение питающей сети соответствовало требуемым значениям. Допускается отклонение не более, чем на 10 %
В противном случае ресурс двигателя сокращается.
На подающем трубопроводе (перед насосом) устанавливается фильтр грубой очистки для защиты крыльчатки и ротора от механических повреждений. Это особенно важно, если уровень загрязнения теплоносителя превышает 50 мг/л, а размер механических примесей больший, чем 0,1 мм.
Помещение, в котором устанавливается насос, должно хорошо вентилироваться. Температура в нем не должна превышать +40°С.
В теплоноситель не должны попадать посторонние жидкости (кислоты, щелочи, моющие средства, горючее).
Место установки насоса выбирают таким образом, чтобы был обеспечен доступ для ремонта и обслуживания агрегата.
Нельзя допускать превышения номинального объема перекачиваемого теплоносителя.
В случае консервации насоса всю жидкость необходимо слить. Рекомендуется включать агрегат на полчаса каждый месяц, чтобы предотвратить коррозию металлических частей.
При первичном включении насоса или при вводе его в эксплуатацию после длительного перерыва в работе следует удостовериться в отсутствии посторонних шумов и вибраций. Проверяется качество затяжки винтовых соединений, контактов в клеммной коробке и герметичность соединений.
Расположение элементов отопительной системы
Функционирование устройства
Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:
- Температура жидкости в поставках значительно выше, поэтому насос не работает.
- Плотность горячей воды меньше.
- Статическое давление в трубопроводе выше, что облегчает функционирование прибора.
Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.
Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.
Управление насосом
Управление состоит в настройке оборудования таким образом, чтобы при снижении температуры теплоносителя до определенного уровня происходило включение насоса, а при повышении – отключение.
Основным узлом такой автоматизации может служить терморегулятор. Управление циркуляционным насосом по температуре своими руками сводится к установке терморегулятора в определенном месте помещения, вдали от нагревательных приборов, от окон и дверей. Сигналы передаются исполнительному механизму по кабелю. При достижении критической температуры терморегулятор включает или отключает насос.
Тепловой датчик
Обвязка
Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.
Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет
Принудительная циркуляция
Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).
Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.
Установка циркуляционного насоса в систему с принудительной циркуляцией
Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.
Естественная циркуляция
Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.
Схема установки циркуляционного насоса в системе с естественной циркуляцией
Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.
Особенности монтажа
Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».
Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.
Выбор места установки насоса в системе отопления
Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.
Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.
- На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
- Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
- Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
- Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.
Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.
Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.
Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.
- Насос должен находиться как можно ближе к нагревательному оборудованию.
- Рекомендуется устанавливать устройство на трубу обратки.
- Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.
Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.
Как запустить насос
Перед запуском циркуляционного насоса после длительного простоя надо обязательно удалить воздух из его рабочей полости
После монтажа оборудования отопительную систему заполняют водой, а затем включают котёл. Для удаления воздуха из рабочей полости насоса необходимо отвернуть заглушку, которая находится на передней крышке его корпуса. О полном «развоздушивании» агрегата свидетельствует поток жидкости без пузырьков. Дополнительно необходимо удалить воздушные пробки из всех участков системы. И только после этого можно подать питающее напряжение.
Возможен вариант, когда насос после длительного простоя не сможет самостоятельно запуститься. В таком случае отворачивают защитную пробку и отвёрткой с плоским жалом проворачивают вал ротора агрегата, для чего на торцевой поверхности детали выполнена специальная прорезь. После того как насос поработает пять минут, процесс удаления воздуха повторяют.
Избежать пагубного воздействия воздушных пробок можно, установив оборудование, оснащённое автоматической системой защиты и контроля его работы.
