Кронштейны для крепления радиаторов отопления к стене и полу

Двигатель

Головка блока цилиндров, Клапан, Пружины клапанов, Рокера клапанов (коромысло), Сухарь клапана, Впускной клапан, Выпускной клапан, Гидрокомпенсаторы, Маслосъемные колпачки, Толкатель клапана, Клапанная крышка, Крышка маслозаливной горловины, Прокладка клапанной крышки, Прокладка ГБЦ, Распредвал, Сальник распредвала, Шестерня распредвала, Промежуточный вал, Болт ГБЦ, Направляющая втулка клапана, Клапан vtec, Прокладка клапана vtec, Масляная трубка, Блок цилиндров, Коленвал, Шкив коленвала, Болт шкива, Болт коленвала, Вкладыши коренные, Крышка коленвала (бугель), Маслоотражатель, Полукольца, Сальник коленвала, Ступица коленвала, Шестерня коленвала, Поршень, Кольца поршневые, Поршневой палец, Шатун, Болт шатуна, Вкладыши шатунные, Втулка шатуна, Поддон двигателя, Прокладка поддона, Сливная пробка, Гильза цилиндра, Масляный насос, Цепь масляного насоса, Прокладка масляного насоса, Маслоприемник, Маслоотделитель, Форсунка подачи масла, Балансировочный вал, Корпус фильтра, Крышка двигателя, ГРМ двигателя, Ремень ГРМ, Комплект ГРМ, Ролик ремня ГРМ, Натяжитель ГРМ, Натяжной ролик ГРМ, Цепь ГРМ, Комплект цепи, Успокоитель цепи, Натяжитель цепи, Фазорегулятор, Шестерня ГРМ, Крышка ремня ГРМ, Прокладка крышки ГРМ, Крепление двигателя, Кронштейн двигателя, Отбойник двигателя, Подушка двигателя (опора), Двигатель в сборе, Прокладки двигателя, Датчики двигателя, Масляный радиатор двигателя, Крепление масляного фильтра, Прокладка масляного фильтра, Кожух двигателя, Защита двигателя, Патрубок двигателя, Щуп масла

Неспециализированные положения

Радиаторы отопления, в большинстве случаев, вешаются на вмонтированные в стенке крюки. Эта разработка употребляется как правило монтажа радиаторной отопительной системы. Прочно закреплённые батареи годами висят в таком положении, исправно функционируя. Последовательность же обстоятельств может заставить обратиться к менее распространённым напольным кронштейнам.

Обстоятельства выбора напольной систем крепления

1. Несоответствие стен нормам надёжности. Возможно привести следующие примеры:

• Обшивка гипсокартоном. Гипсокартонные страницы попросту не выдержат вес радиатора.
• Панорамные окна. В стекло же вы кронштейны не вмонтируете, исходя из этого остаётся лишь осуществить фиксацию батареи к полу.

1. Особенности дизайнерской планировки. Напольный кронштейн для радиаторов отопления может кроме того сам являться элементом интерьера.
2. Отсутствие подходящего места. Бывают случаи, в то время, когда на стене попросту негде поместить отопительное оборудование, и тогда на выручку приходит другое решение о креплении батареи к полу.
3. Необходимость усиления крепёжной системы для изделий с громадной массой. С такое целью, к примеру, смогут использоваться напольные кронштейны для чугунных радиаторов громадных размеров.

Преимущества

Разглядываемым крепежам характерны следующие хорошие стороны:

Высокая надёжность фиксации. Привязка к полу как правило более стабильна, чем крепление к стенке.

Совет: при осуществления монтажа радиатора отопления очень веса и больших размеров рекомендуется в один момент сочетать напольное и настенное крепления. Это даст полную уверенность в стабильности габаритной тяжёлой конструкции.

Несложная инструкция установки. Помощь высокооплачиваемых квалифицированных экспертов не потребуется, все работы легко выполняются самостоятельно.

Совет: в случае если в вашей квартире либо доме наблюдаются сильные перепады у поверхности пола, то рекомендуется применять напольный регулируемый кронштейн для радиаторов, благодаря которому выровнять горизонталь конструкции будет значительно несложнее.

• Доступная цена. Большой ассортимент моделей разрешит выбрать вам изделие с наиболее подходящей ценой.
• Эстетичный внешний вид. Декоративная пластиковая накладка повышает привлекательность крепежа.
• Отсутствие требования в наличии вертикальной поверхности, что расширяет возможности касательно выбора места установки отопительного оборудования.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как сделать правильный выбор радиаторов отопления для частного дома? Какие лучше выбрать биметаллические радиаторы отопления? Какие лучше выбрать радиаторы отопления: алюминиевые или биметаллические? Выбор радиаторов отопления: традиционные и альтернативные варианты

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

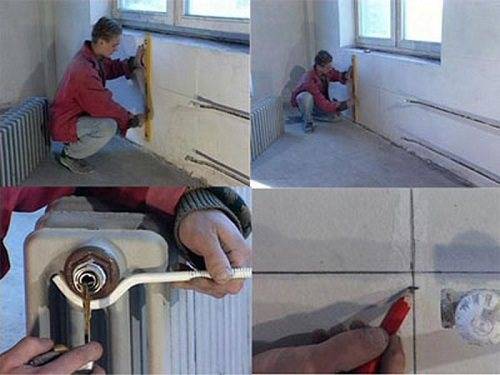

Разметка точек для монтажа кронштейнов

Рассмотрим установку батареи под подоконником. Размещать радиатор надо по центру проема, поэтому сначала находят середину длины и поставить на стене точку.

После этого делать так:

1. Если батарея с нижней разводкой, нарисовать горизонтальную черту. Это будет граница монтажа прибора по верхнему коллектору. Горизонталь выверять с учетом неровностей стены. Если будет перекос в ту или иную сторону, нормальная циркуляция теплоносителя нарушится. Это приведет к снижению эффективности работы сети и завоздушиванию.
2. При установке батареи с боковым подключением надо смотреть разводку трубопроводов подачи и обратки. В этом случае горизонтальную линию рисуют от верхней трубы, обычно это контур подачи.

После определения границы верхнего коллектора замеряют расстояние между крепежами на батарее, откладывают точки из размещения на горизонтальной линии.

Выбор кронштейнов зависит от типа и материала батарей. Разберемся в видах изделий для приборов отопления самых популярных моделей.

Разметка места монтажа

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

READ Электромагнитный замок и кнопка выхода как установить

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции

Здесь важно руководствоваться следующими правилами

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

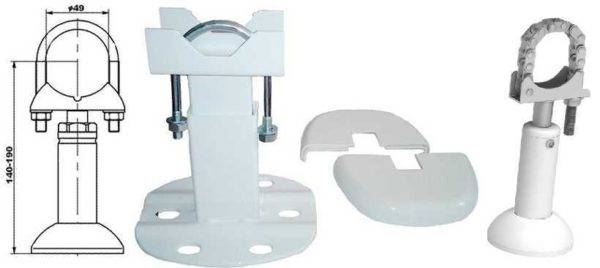

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Установка биметаллического радиатора своими руками

Как установить биметаллический радиатор? К каждой батарее прилагается инструкция от завода-изготовителя. В соответствии с этой инструкцией должна осуществляться её установка.

Самый надёжный вариант — доверить монтаж батареи квалифицированному специалисту, проверив у него наличие лицензии на такой вид работ. При желании установить радиатор можно своими руками. Для этого необходимо придерживаться пошаговой инструкции.

Установка батареи мастером

Перед монтажом проводится промывка радиатора. Не стоит применять щелочные средства и абразивные материалы. Они могут повредить поверхность трубы и привести к утечке жидкости.

Подготовительный этап

Установку батареи следует проводить в летнее время года. Перед началом работ следует убедиться, что в трубах нет жидкости, либо перекрыть её поступление на входе и выходе отопительной системы.

Установка батареи летом

Сначала необходимо осуществить демонтаж старого радиатора и подготовить место для установки нового.

Обязательно проверяется комплектность батареи. Обычно она приобретается в уже собранном состоянии, но если это не так, то необходимо собрать её самостоятельно. Сборка происходит в соответствии с инструкцией разработчика при помощи специального радиаторного ключа.

Левосторонняя, и правосторонняя резьба

Чтобы не происходило загрязнение клапана, предназначенного для вывода воздуха, на подающую трубу ставится фильтр.

Монтаж радиатора

Установка батареи происходит по следующему плану:

1. Разметка на стене места для крепления кронштейнов. Они должны располагаться между секциями батареи.
2. Закрепления кронштейнов. Способ крепления зависит от материала поверхности стены, на которую устанавливается батарея. На стене из кирпича или железобетона кронштейны крепятся при помощи дюбелей или закрепляются цементным раствором, а на поверхность из гипсокартона — двусторонним креплением.
3. Установка радиатора на закреплённые кронштейны. Правильность его положения проверяют при помощи строительного уровня.
4. Присоединение батареи к трубам.
5. Установка крана или термостатистического клапана.
6. Установка воздушного клапана (рекомендован автоматический, например, кран Маевского) в верхней части отопительного прибора.

Воздушный клапан для батареи

По завершению установки проводят включение системы. Все краны открываются плавно. Слишком резкое открытие вентилей может привести к гидродинамическому удару.

После открытия кранов нужно спустить воздух через кран Маевского. Если приходится слишком часто спускать воздух, то это может свидетельствовать о неисправности – нарушении герметичности батареи или отопительного котла.

Если прикрыть радиатор отопления любым декоративным элементом – экраном, ширмой, шторой или коробом, это приведёт к снижению теплоотдачи. А если на батарее установлены датчики, автоматически регулирующие силу обогрева, то они будут реагировать на изменение температуры не в самой комнате, а под экраном.

Датчики температуры на батареи

Выбор места установки батарей

При монтаже систем отопления, на первой стадии устанавливаются отопительные устройства, укомплектованные запорно-регулирующей арматурой, а затем начинается прокладка труб. Каждая батарея возможно установлена временно и снятой с креплений в момент резки штробы или исполнения других работ.

Читайте кроме этого: Преимущества и особенности эксплуатации котлов на жёстком горючем

Исходя из этого подключение биметаллических радиаторов отопления рекомендуется создавать, не снимая упаковочной полиэтиленовой пленки, или же обернув его самостоятельно для защиты от пыли, грязи и вероятных повреждений. Снимать пленку возможно лишь при проведении тепловых опробований системы отопления.

Основные требования к установке секционных батарей приводятся изготовителем в техническом паспорте каждой модели. Но имеется и неспециализированные обязательные условия монтажа биметаллических радиаторов отопления:

• середина радиатора обязана совпадать с центром окна, под которым он установлен;
• верхняя плоскость прибора обязана размешаться строго горизонтально;
• все батареи в помещении должны находиться на одной высоте;
• расстояние от задней стены секций до стенки — не меньше 30 мм и не более 50 мм;
• расстояния от пола и подоконника до отопительного прибора не должно быть меньше 100 мм.

Последнее условие не определяет высокую установку правильно. В случае, если поднять низ радиатора на высоту более 150 мм, то возможна возможность недостаточного прогрева нижнего пространства помещения.

Подготовка

Чтобы установить радиатор отопления правильно, стоит провести подготовительные мероприятия, к которым относятся:

• подготовка инструментов;
• приобретение радиатора;
• проведение расчетных действий;
• чтение инструкции по монтажу, изучение правил.

Инструмент

Установка батарей отопления требует подготовки определенного набора инструментария, в который входят:

• дрель;
• рулетка;
• гаечные ключи различного размера;
• строительный уровень;
• плоскогубцы;
• шуруповерт.

Для зачистки рабочих поверхностей нельзя использовать наждачную бумагу и напильник. Такой прием влечет некачественную герметичность соединения компонентов.

Выбор радиатора

Приобретение конкретного варианта радиатора зависит от финансовых возможностей и характеристик помещения покупателя. Отопительные приборы бывают чугунными, стальными, биметаллическими, медными и алюминиевыми. Централизованная система отопления предполагает выбор чугунной батареи. В качестве альтернативного варианта следует применять биметаллические приборы, конструкция которых предполагает сочетание меди или алюминия со сталью. Для частных домов выбор сделать проще, приемлемым вариантом считается алюминиевый радиатор. Стальные приборы характеризуется более низким уровнем теплоотдачи, но имеют и преимущества, такие как легкость, малая инерционность, оптимальная стоимость и привлекательный внешний вид.

Разводка батарей

Установка нового радиатора отопления

Существует несколько основных вариантов реализации разводки. К ним относятся:

1. Диагональная. Используется в случае подключения приборов отопления, состоящих из секционных элементов. От других видов разводки диагональную отличает подключение трубопроводных компонентов. Присоединение подачи реализуется в верхней футорке, в то время как присоединение обратки осуществляется с противоположного края в нижнюю футорку. Если реализован последовательный вариант подключения, то движение теплоносителя возможно под действием давления. Для выпуска воздуха из труб и отопительных приборов требуется установка кранов Маевского. Диагональная система характеризуется одним недостатком: при ремонте приборы отопления невозможно снять без приостановки работы всей отопительной системы.
2. Нижняя. Такой вариант разводки используется тогда, когда проводящие тепло трубы расположены под плинтусом или под напольным покрытием. Подобный способ разводки считается наиболее приемлемым. При этом патрубки подачи и обратки расположены внизу и имеют вертикальное направление.
3. Боковая односторонняя. Одна из самых частых разновидностей подключения. Основывается на соединении подающей части трубопровода с верхней футоркой, а обратки – с нижней футоркой. Этот вариант подключения обеспечивает максимальный уровень теплоотдачи. При обратном варианте подключения наблюдается падение мощности на 10%.

При неэффективном нагреве секций в многосоставных отопительных устройствах требуется монтаж удлинителя протока воды.

1. Параллельная. При этой разновидности требуется осуществлять подключение с использованием компонентов трубопровода, который подключается к главному стояку подачи теплоносителя. Происходит движение теплоносителя сквозь трубопровод, который подключается к обратке. При этом вентили, которые вмонтированы до и после устройства, создают возможность ремонта без необходимости в отключении всей отопительной системы.

Недостатком подобной разновидности служит потребность в поддерживании высокого уровня давления, поскольку при малом напоре циркуляция протекает плохо.

Схема монтажа биметаллического радиатора

На схеме показано устройство радиатора и характер движения потоков теплоносителя внутри оборудования. Нагретый теплоноситель поступает в устройство, нагревает секции, корпус радиатора отдает тепловую энергию воздушным массам. После этого остывший теплоноситель удаляется из отопительного прибора и поступает в отопительную систему для повторного нагрева. Кронштейны предназначены для крепления радиатора. Клапаны в батарее позволяют выпускать воздух. Вентиль регулирует поступление теплоносителя.

Расчёт количества необходимых секций

Чтобы радиатор полностью прогревал комнату, в которой установлен, и не расходовал излишнее количество тепловой энергии, необходимо просчитать оптимальное число секций. Для этого нужно знать мощность прибора (она указана в его техническом паспорте) и площадь комнаты (рассчитывается умножением длины на её ширину).

Расчет площади дома

Мощность каждой секции батареи измеряется в ваттах. В соответствии со строительными нормами на 1 кв.м. нужно 100 Вт мощности отопительного прибора. Эту цифру (100Вт) делят на мощность одной секции батареи. Полученное значение умножают на площадь комнаты.

Вот как выглядит эта формула:

• S*100/P
• S — площадь комнаты;
• P – мощность одной секции.

Например, параметры комнаты 5х4 метра. Её площадь составляет 20 кв.м. Пусть одна секция батареи обладает мощностью 250 Вт. Получается: 20*100/250=8

Это значит, что для отопления данного помещения понадобится батарея с 8 секциями. Если число получается не цельным (например, 8,5), то необходимо округлить его до большего значения (до 9).

Батарея из 8 секций

Но в квартире с неутепленными стенами или продуваемыми оконными проёмами, количества секций может не хватить для качественного отопления.

Если для обогрева комнаты необходимо больше 10 секций, то рекомендуется не объединять их в один радиатор, а поставить две отдельные батареи. Так нагрев помещения будет более эффективен.

Две батареи по 5 секций

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

• несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;
• перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);
• уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

• расстояние от пола до радиатора – 10–12 см;
• высота под краем подоконника –8–10 см;
• отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

1. Подготовка стены (покрытие штукатуркой и поклейка обоев).
2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).
3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.
4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).
5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.
6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.
7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления
