Монтаж водяного теплого пола на бетонном основании

Что представляет собой нагревательный кабель Woks?

Нагревательный кабель Woks 17, диаметром 6,5 мм предназначен для получения теплого пола мощностью 130…220 Вт/м2

Нагревательный кабель Woks 10, диаметром 4 мм позволяет получить теплій пол мощностью 50…200 Вт/м2

Практически это означает, что его можно класть под ламинат и линолеум, и под плитку в тех случаях, когда Woks 17 не подходит.

Чтобы минимизировать высоту подъема пола или положить нагревательный кабель под плитку на стене, выбирают Woks 10, т.к. он один из самых тонких в мире нагревательных кабелей со сплошным защитным экраном электромагнитного поля.

Положить теплый пол Woks 10 своими руками легко (смотрите наше видео)

Нагревательный мат для теплого пола WoksMat 160имеет толщину 5 мм, и представляет собой нагревательный кабель Woks 10, закрепленный с фиксированным шагом на липкой сетке.

Удельная мощность WoksMat 160 составляет 146 Вт/м при напряжении 220 В (160 Вт/м при 230 В), что позволяет класть его в плиточный клей на старое основание.

Теплый пол в ванной, на кухне, в комнате

Теплый пол поддерживает оптимальную температуру и нормализует влажность. Известно, что длительное пребывание во влажном и холодном помещении приводит к возникновению простуд и развитию болезней, которые могут развиваться самостоятельно, или быть симптомами других заболеваний. Установив теплый пол в ванной и на кухне, вы убьете «двух зайцев»: поднимите температуру до желаемого уровня и снизите влажность.

Теплый пол на балконе, в бассейне, в бане и туалете

Длительный контакт ног с холодной поверхностью пола может закончиться простудой, вызвать появление или обострение хронических болезней суставов. Теплый пол, установленный в туалете, бассейне, на балконе или бане, поможет избавиться от неприятных ощущений в ногах и позволит находиться без обуви в этих помещениях.

Теплый пол в коридоре, спальне, детской комнате или гостиной

Санитарное состояние помещений, в которых мы живем или часто находимся, влияет на наше самочувствие и здоровье.

Высокая влажность жилых помещений часто вызывает появление плесени на наружных стенах. Она, так же как и комнатная пыль, содержит в себе большое количество микробов и вирусов

Работающий теплый пол предотвращает появление плесени, а также не поднимает пыль во время работы, что особенно важно для спальни, игровой комнаты для детей, гостиной, большого зала или коридора

Как залить полы в частном доме

В частных домах на сегодняшний день особой популярностью пользуются полы деревянные или бетонные. Если речь идет о бетонном основании, то необходимо знать подробную инструкцию того, как заливать полы в частном доме, чтобы получить идеально ровную, прочную и долговечную поверхность, – о чем в статье и пойдет речь.

Разновидности полистирольных плит

Полистирольные плиты могут быть двух видов:

• маты с выступами или пазами, в которые укладываются трубы;

• гладкие маты.

Проще всего осуществлять монтаж отопительной системы на плиты с выступами – это так называемые бобышки, между которыми легко укладывать трубы, сделанные из любого материала:

• полиэтиленовые;

• металлические;

• металлопластиковые.

Полистирольные маты можно укладывать на основание, выполненное из дерева или бетона. Конструкция с использованием этих плит может выдержать любое финишное покрытие, даже плитку. Если полистирольные плиты не имеют бобышек – гладкие, то пазы для укладки труб следует вырезать самостоятельно. Это бюджетный вариант, наиболее часто можно встретить листы обычного пенопласта (ПСБ-С-35, 50), или экструдированный полистирол – пеноплекс. Листы имеют толщину до 4 см.

Укладка полистирольной системы с использованием гладких листов пенопласта для теплого пола

Маты с выступами представляют собой тот же лист пенопласта, на поверхности которого есть специальные выступы или цилиндры, высота их 25 мм. Между этими цилиндрами удобно размещать трубы. Наиболее часто для систем теплого водяного пола, применяются полиэтиленовые трубы с диаметром 16 мм, закрепленные в пазы – они надежно зафиксированы и не сдвигаются. Кроме того, на таких матах установлены монтажные замки, благодаря которым процесс сборки значительно упрощается.

Для наилучшего распределения тепла от нагревательных элементов, в системе используются металлические пластины. Они размещаются на участках, где трубы будут лежать ровно, и способствуют созданию сплошного теплового поля.

Теплый пол под ламинат без цементной стяжки

Подготовка к монтажу

Перед укладкой водяного обогрева полового покрытия следует провести подготовку материалов, наметить схему размещения труб и правильно подготовить основание.

Выравнивание поверхности

Монтаж системы обогрева пола проводится на ровную правильно подготовленную поверхность:

1. Все старые покрытия удаляются, и снимается стяжка до бетонного перекрытия. Если есть перепады свыше двух сантиметров, пол подлежит выравниванию с помощью заливки.
2. После этого поверхность очищается от мусора, пыли и обрабатывается защитным слоем грунтовки.
3. Далее необходимо уложить гидроизоляционную защиту. Для этого в квартирах используют строительную пленку или специальные смеси. Если взять рубероид или другую изоляцию на основе битума, то может длительное время ощущаться смолянистый запах и мешать соседям снизу.
4. Чтобы избежать термического расширения по периметру комнаты укладывается демпферная лента, которая ограждает стену от бетонной плиты.

Сверху вся поверхность пола покрывается теплоизоляционным слоем.

Выбор утеплительных матов

Тепловая изоляция бетонного покрытия при укладке теплого пола имеет большое значение для сохранения тепловой энергии

Поэтому важно правильно выбрать эффективную подложку

Приобретая теплоизоляцию для водяной системы обогрева напольного покрытия, следует учитывать такие требования:

• высокие теплоизоляционные характеристики материала;
• прочность;
• пожаробезопасность;
• устойчивость к биологическим и химическим воздействиям;
• звукоизолирующие свойства;
• влагоустойчивость.

Поэтому лучшим вариантом для укладки трубопроводного обогрева поля считаются специальные теплоизоляционные маты. Хорошими характеристиками обладают такие изделия из пенополистирола и полистирола.

Наибольшей популярностью пользуются плоские маты с бобышками. Такая плотная пенополистирольная подложка имеет характерные фигурные выступы – фиксаторы, переходящие в ряды. Такая форма мата намного упрощает укладку труб.

Выбор труб

Качество и материал трубопровода для водяного пола является одним из главных факторов, влияющих на длительность эксплуатации всей системы. Существует несколько видов труб применяемых при монтаже полового обогрева:

• металлические – медь и нержавеющая сталь;
• полимерные – полипропилен и сшитый полиэтилен.

Трубы первой группы имеют хорошие характеристики, но используются довольно редко. Это обусловлено высокой ценой на изделие. В основном в квартирах устанавливают полимерные изделия для перемещения жидкости в системе теплого пола.

Расчет трубопровода

При монтаже теплого водяного пола допускается шаг между трубами спирали в переделах 10-15 сантиметров. Для определения длины трубы в контуре часто используется такая формула:

D = S/W*1.1

где D – это точный размер трубы, S – покрываемая контуром площадь, W – шаг межу трубами и 1,1 – коэффициент, взятый для запаса на изгибы.

Чем больше диаметр трубы, тем больше теплоотдача. Для теплых полов используют в основном изделия размером 16 миллиметров. Но иногда можно встретить укладку из труб до 25 сантиметров в диаметре.

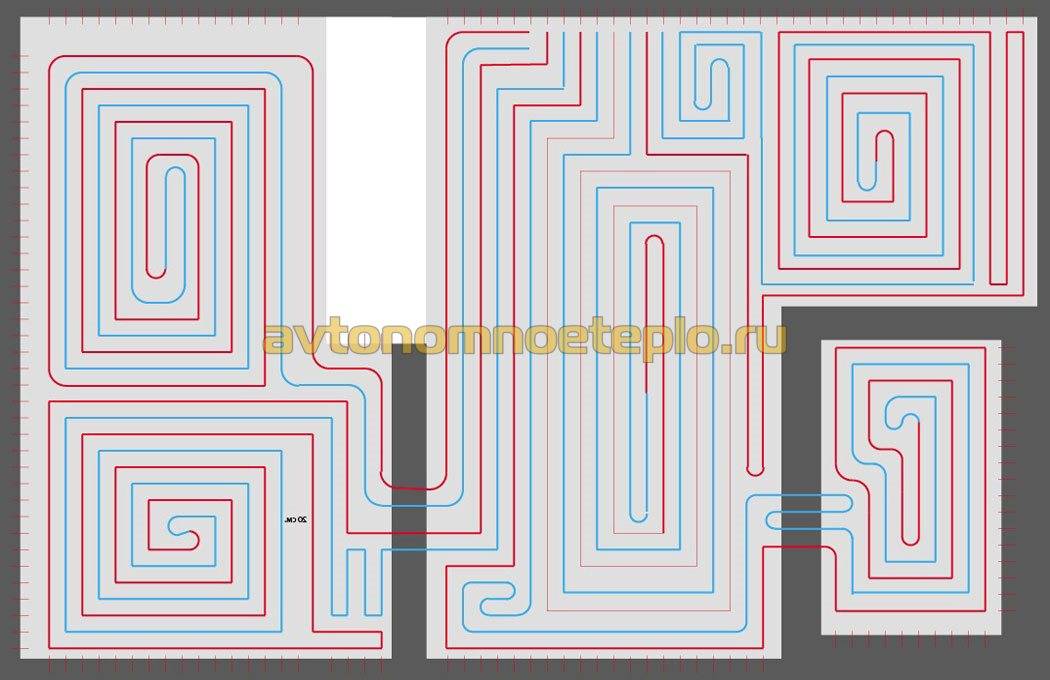

Схема укладки

Перед монтажом системы обогрева пола следует определить план укладки труб. Водяной теплый пол может иметь несколько схем оформления:

«Змейка». Изначально укладка трубопровода выполняется по периметру помещения. Затем внутри комнаты волнистые изгибы. Иногда используют вариант с двойной «змейкой». При таком расположении подающая и возвращающая труба располагаются рядом по всей площади пола. Такая схема очень простая, но существует вероятность к образованию изломов на изгибах.
«Улитка». Трубы прокладывают спирально по периметру помещения и постепенно сужают к центральной части

При этом во внимание берется обратная подача. Поэтому укладка труб производится через ряд

Теплый пол, оформленный по такой схеме, обладает равномерным нагревом и для монтажа его необходимо меньше труб. К тому же изгибы получаются плавными, что исключает возможность изломов.
Комбинированная укладка. В данной системе используется одновременное распределение труб по схеме «улитка» и «змейка». Такая комбинация выполняется, если требуется распределение в помещении зон обогрева.

Водяной теплый пол в квартире схемой “змейка”

В квартирах многоэтажек часто применяют комбинированную укладку труб теплого пола. Это связано с тем, что в современных квартирах комнаты часто не имеют прямоугольную форму. Для небольших помещений рекомендуется расположение труб в форме улитки.

Монтажные работы

Бетонная система тёплого водяного пола

На подготовленную основу помещают теплоизолятор.

Теплоизоляцию, уложенную на пол, накрываем полиэтиленовой плёнкой по всей площади. Устанавливаем арматурную сетку.

Далее делается разметка для прокладки труб: шагом 100–300 мм, длиной в 1 контур до 90 м. При этом следует учесть, что два контура по 45 метров лучше, чем один контур 90 метров.

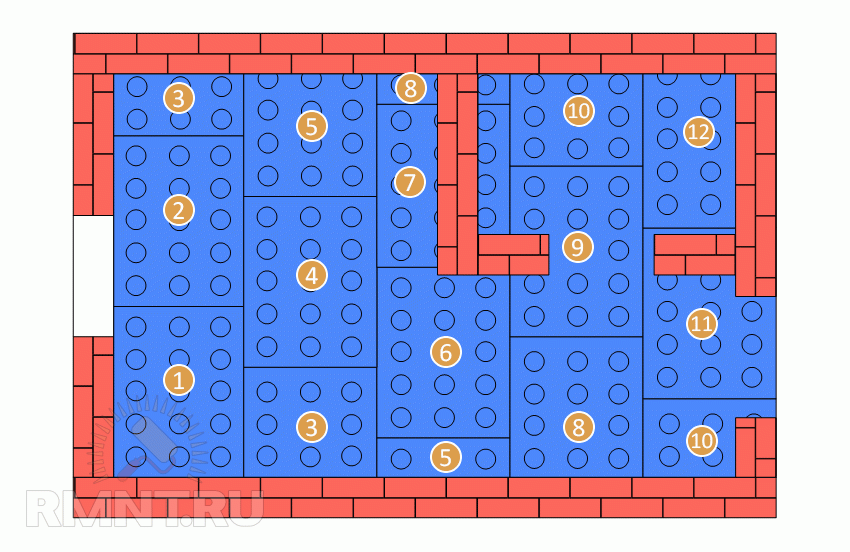

Если пользуемся термоизоляционными плитами, то укладываем их по схеме:

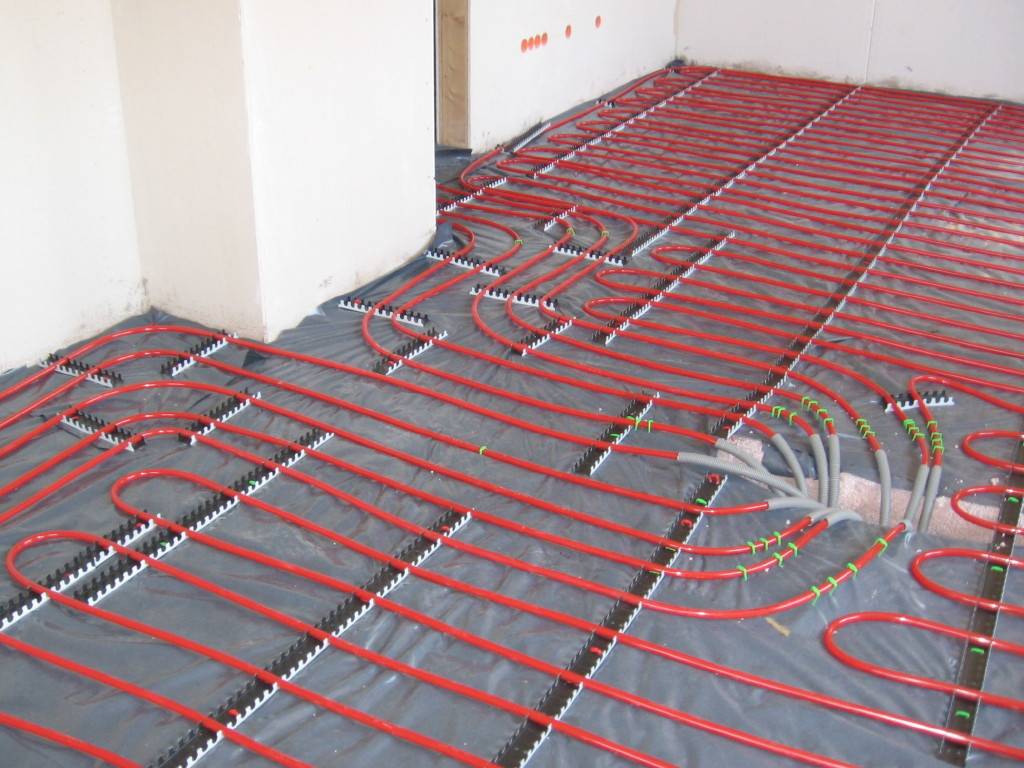

После чего располагаем сами трубы. При использовании готовых термоизоляционных плит это сделать очень просто.

При пенопластовом утеплителе закрепляем трубы через каждые 30–50 см, пользуясь якорными скобами или шинами-фиксаторами.

Далее:

• подключаем контуры к коллектору, поочерёдно заполняем их водой, вытесняя воздух (воздухоотводчик-автомат при этом закрыт);
• производим отпрессовку системы под 1/2 рабочего давления, но не меньше 0,3 МПа (воздухоотводчик-автомат закрыт);
• наполненные, отпрессованные трубы покрывают стяжкой;
• сверху укладываем напольный материал.

Монтаж лёгкой системы ТВП

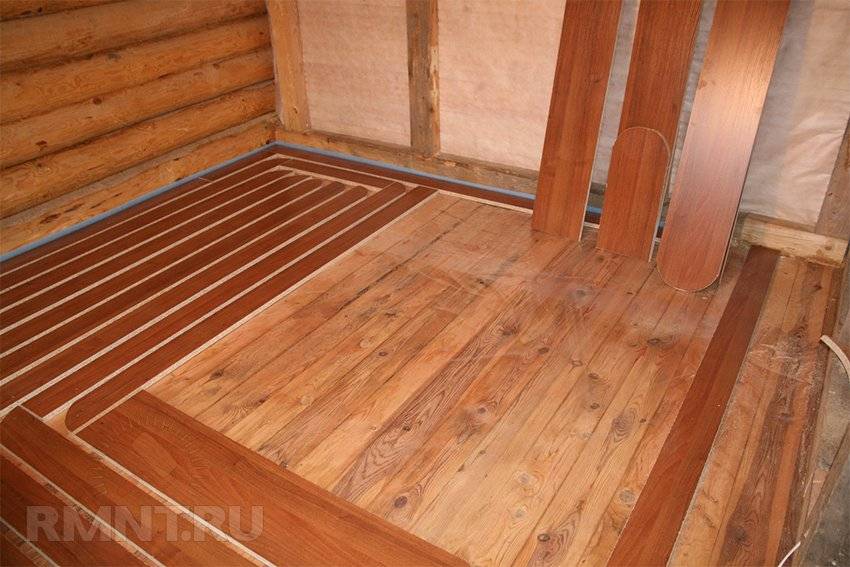

Укладываются полосы ДСП или фанеры толщиной 18–22 мм, с зазором для укладки термораспределительных пластин.

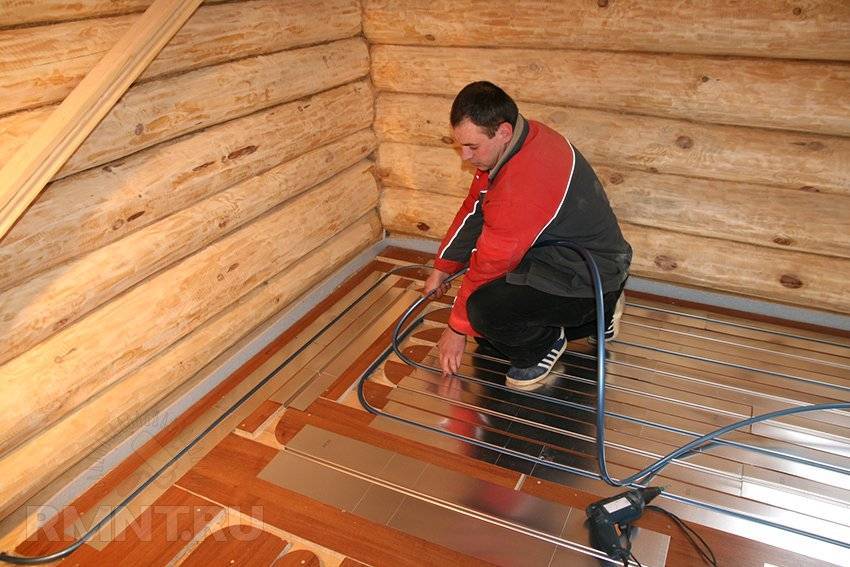

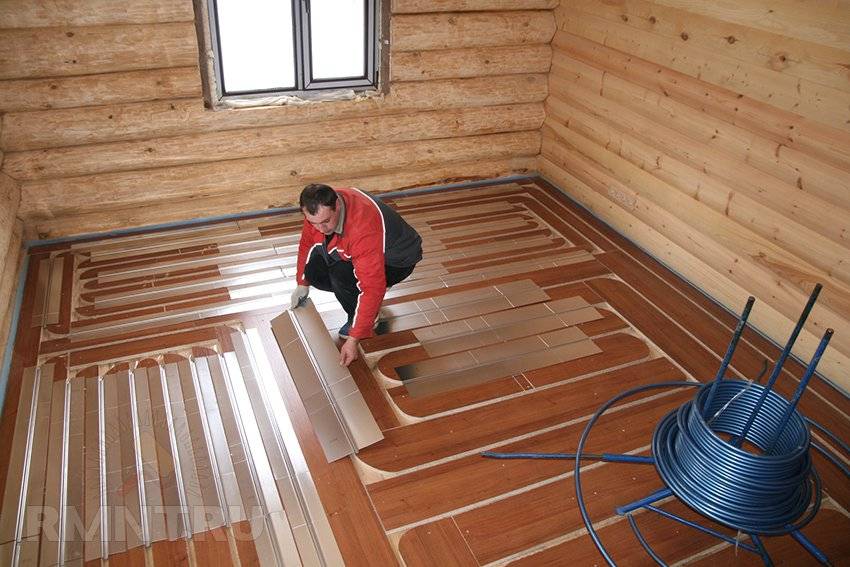

Монтируются термораспределительные пластины.

Укладывается труба теплого пола.

При финишном покрытии теплого пола плиткой или линолеумом поверх легкого теплого пола укладываются листы ГВЛВ, на который происходит укладка напольного покрытия. При использовании в качестве напольного покрытия ламината или паркетной доски, укладка ГВЛВ не требуется.

рмнт.ру

Определим, подходит помещение или нет для укладки водяного тёплого пола

Водяные конструкции могут быть как основной системой отопления, так и дополнительной. Они рекомендованы чаще для индивидуального строительства. В многоэтажных домах такие полы устанавливаются редко, так как есть риск подтопления соседей снизу. Кроме того, сооружение тяжёлое и создаёт большую нагрузку на перекрытия.

Самым оптимальным решением считается установка водяной конструкции на этапе строительства здания. Хотя и в готовом доме, в процессе ремонта, обустроить такую систему подогрева полов вполне возможно, если помещение отвечает ряду требований:

• достаточная высота потолков — ведь толщина «пирога» водяного пола достигает от 8 до 20 см;
• соответствующий размер дверных проёмов — в высоту не меньше 210 см;
• прочное бетонное основание — чтобы оно выдержало тяжесть цементно-песчаной стяжки, деревянные перекрытия могут не противостоять такой нагрузки;
• ровный и чистый бетонный черновой пол — перепады более 5 мм противопоказаны, они могут ухудшить тепловую отдачу конструкции;
• комната должна быть оштукатурена и вставлены окна;
• уровень теплопотерь не больше 100 Вт/м2 — иначе потребуется сделать утепление.

Как устроен теплый водяной пол

Схема устройства водяного теплого пола

Система водяного теплого пола, установленного в квартире, состоит из:

• Водонагревательного котла;
• Циркуляционного насоса;
• Шаровых клапанов, установленных на входе в котел;
• Труб для разводки и укладки отопительной магистрали;
• Коллектора;
• Системы регулирования и настройки;
• Фитингов, соединяющих коллектор с трубопроводом.

Читать также: Каким образом устанавливать клапаны при монтаже водяного теплого пола

Котел, который нужно самому подключить к водопроводной отопительной системе может быть:

• Электрическим;
• Газовым;
• Твердотопливным;
• На жидком топливе.

Циркуляционный насос входит в комплект большинства моделей котлов, но перед его установкой следует произвести расчет и выяснить, хватит ли его мощности для системы теплого пола. В расчет берется мощность отопительного контура, (кВт) и температура теплоносителя.

Коллектор распределяет горячую воду по отопительному контуру – с его помощью производится настройка и регулировка теплых полов в квартире. Сделать и подключить коллектор с помощью металлопластиковых труб можно своими руками – это позволит сэкономить средства на монтаже системы.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Пирог водяного теплого пола под стяжку

Пирог водяного теплого пола уложенного в стяжку делится на три слоя – это:

• Экранирующая подложка;
• Нагревательный контур;
• Финишное напольное покрытие.

В качестве экранирующей подложки применяется пленка с фольгированным покрытием. Пленка защищает нагревательный контур от возможных теплопотерь.

Пирог водяного теплого пола без стяжки

Пирог водяного теплого пола без стяжки состоит из:

• Первичного пола;
• Теплоизоляционного слоя, лучше всего – специальная полистирольная плита;
• Алюминиевых пластин для укладки труб;
• Труб обогрева;
• Подложки;
• Финишного покрытия.

Сравнивая водяной и электрический теплые полы под ламинат, следует отметить, что:

• Выполнить проектировку и установить водяной пол сложнее и дороже, чем электрический, но его эксплуатация гораздо дешевле. Обогревая 10 кв. м., водяной пол потребляет всего лишь 1,5 кВт электроэнергии в час.
• Система водяного теплого пола отличается сложностью регулировки температуры в квартире. Регулировка отопления электрических полов достаточно проста.
• Стартовый подогрев пола у водяной системы занимает гораздо меньше времени, чем у электрического.
• При большой площади помещения можно сделать водяной пол основным источником отопления, при небольшой площади комнаты рекомендуется осуществлять подогрев электрическим теплым полом.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

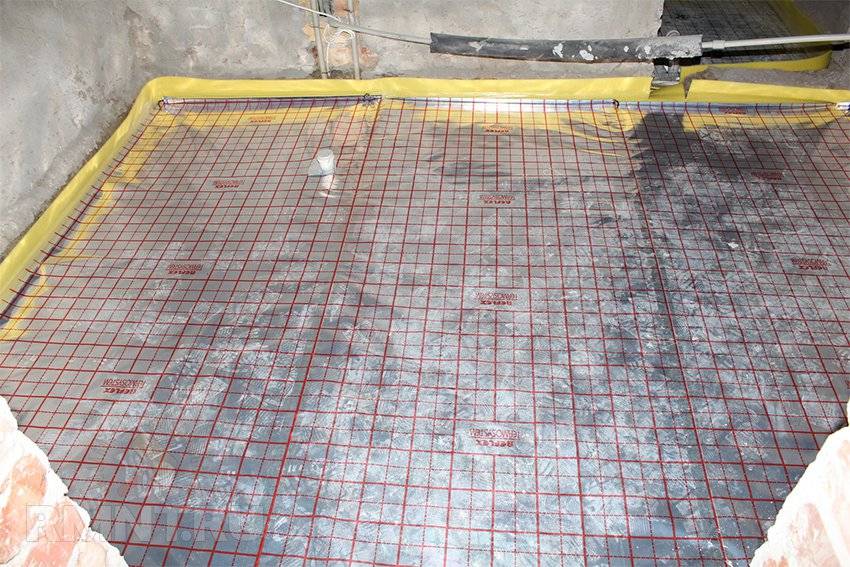

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж электрического теплого пола в деревянном доме

Как правило, электрические теплые полы укладываются под тонкие цементные стяжки и затем перекрываются напольной плиткой. Но проводить монтаж электрического теплого пола по деревянным полам можно практически так же, как и в случаях с водяными полами без стяжки.

Точно так же используется подстилающий слой теплоизолирующего материала при необходимости. Поверх него укладывается отражающий металлизированный материал. Сверху раскладывается электрический теплый пол с температурным датчиком, который перекрывается половой доской и напольным покрытием.



Укладка теплого пола под плитку

Подогрев напольного покрытия от сети может быть представлен нагревательным кабелем либо термоматом. О преимуществах и недостатках каждого из видов электрического теплого пола мы подробно говорили в соответствующей статье. Сейчас еще раз вкратце поговорим о том, какой вариант лучше выбрать.

Электрический теплый пол из кабеля под плитку дешевле, но в то же время расчет его длины и сам монтаж более затрудненные.

Его рекомендуется применять в том случае, если можно пожертвовать высотой потолка (т. к. стяжка будет толще).

Что касается нагревательного мата, он имеет ряд преимуществ, т.к. по сути, является усовершенствованной версией проводника. Особенность конструкции в том, что тот же кабель уже размещен на специальной стекловолоконной сетке, которая позволяет выдерживать ровный шаг между витками.

К тому же удобство термомата в том, что для расчета материала необходимо всего лишь посчитать площадь комнаты и на основании данного параметра выбрать рулон подходящего размера.

Какому из вариантов отдать предпочтение, решать Вам, но мы все же советуем использовать укладку электрического мата, к тому же такой вариант имеет множество положительных отзывов в интернете.

Этап подготовки перед монтажом

Изготовление изначального чернового пола, который требуется в процессе проведения обустройства отопления на водной основе. Для полов применяется керамзит.

Последовательность действий:

• Проводится демонтаж устаревшего покрытия, то есть пола из дерева. Куски от кирпича наряду со строительным мусором можно не убирать;
• При помощи лазерного уровневого прибора определяется будущая высота пола. В качестве основного ориентира выбирается входной дверной проем. Разметка проходит традиционно. Ее расположение должно оказаться на два сантиметра ниже порового уровня;
• Размечаются поверхности стен. При помощи первой метки отмечается граничная зона с прохождением обогревательных труб стяжки, которая по толщине не превышает значение в шесть сантиметров. Отметка номер два покажет значение толщины керамзитного слоя для утепления;
• От уровня по линии метки разносятся по всему периметру стен – уровень для чистовой отделки пола;
• На стены делаются отметки двух дополнительных уровней – подсыпки из керамзита и стяжки. Ориентир – отметка в зоне чистовых полов;
• Черновой вариант засыпается песочком, который затем распределяется равномерным слоем с ориентированием на отметку в самом низу. Песок уплотняется;
• Коммуникационные трубы укрываются энергофлексом;
• Послелаговые отверстия закрывают кирпичными остатками;
• После укладки гидроизоляции, проводится установка и фиксация маяков, расстояние промеж которых составит порядка ста сантиметров. Высота равна девяти сантиметрам;
• Для создания требуемого уклона маяки вдавливаются в песок;
• Смесь керамзита разравнивается на основании и покрывается цементным раствором. Стяжка ровняется правилом по уровню маяков. После высыхания они удаляются. Зазоры заделываются.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Расчет шага и длинны элементов

Перед монтажом необходимо рассчитать длину основных элементов и подготовить прямые трубы и места сгибов.

Расчет величины элементов при укладке улиткой:

• Для стабильного давления воды длина шланга не должна превышать 120 м при сечении в 2 см, или 100 метров при сечении в 1,5 см.
• При установке нескольких контуров желательно, чтобы они были одинакового размера и длины.
• Для водяного пола самый маленький радиус колена шланга должен быть не менее чем 5-кратный размер диаметра.
• Если теплый пол используется для основного обогрева, то его шаг или расстояние между элементами в уложенном виде должен составлять 10-15 см. Если теплый пол используется как дополнение к батареям – то шаг берется в 20-30 см.
• Шаг зависит и отделочных материалов. Для плитки берется расстояние чуть меньше, так как она требует дополнительного прогрева. Для линолеума, ковролина или ламината шаг берется чуть больше.

Длина контура и общее количество элементов рассчитывается по формуле:

Длина контура = S/N*1,1+K

Величины здесь такие:

• S – площадь помещения
• N – шаг между элементами
• 1,1 – запас для поворотов, который обычно составляет около 10%
• K – расстояние от места подключения в комнате до коллектора.
