Теплые полы под ламинат — какой лучше выбрать

Кабельный – плюсы и минусы

Электрический кабельный — это цельный кабель, уложенный по схеме «змейка» или «улитка». Чаще конструкция заливается стяжкой из бетона, слоем не менее 30 мм.

Преимущества данного устройства:

• невысокая стоимость;
• способность равномерно прогревать помещение;
• долговечность.

Минусы кабельного вида:

• большие расходы на электроэнергию;
• необходимость заземления;
• сложность монтажа, требующая опыта;
• на прогрев помещения уходит много времени;
• процедура демонтажа трудоёмкая, так как требуется удалять стяжку;
• существенно уменьшает высоту потолков из-за толстой стяжки.

Монтаж кабельного пола

Начинать монтаж следует с установки терморегулятора и пробивания штроб — это грязная работа, её необходимо сделать заранее.

Монтаж кабельного теплого пола.

Затем можно переходить непосредственно к установке «пирога» электрического кабельного пола, процесс следующий:

выравнивается основа — не должно быть трещин, неровностей;

монтируется демпферная лента по периметру помещения;

укладывается теплоизоляционный материл фольгированной стороной вверх, крепится он с помощью клеящегося или монтажного скотча;

• расстилается монтажная или металлическая лента — фиксируется на утеплителе, она предназначена для закрепления провода;
• размещается греющий кабель — он укладывается согласно запланированной схеме, с отступом от стен не меньше 5 см, фиксируется лентой;

• устанавливается термодатчик — на расстоянии от стены 50 — 60 см, провода ведущие к термостату помещаются в гофрированную трубу;
• подключается система — кабель и провода от датчика подсоединяются к регулятору;

• проделываются технологические отверстия в утеплители — делать их нужно через каждые 40 см;
• заливается стяжка из бетона — можно брать готовую смесь или приготовленную самостоятельно, раствор выравнивается;

• стелиться тонкая подложка — она служит шумоизолятором;
• укладывается ламинат.

Перед заливкой стяжки, нужно проверить устройство на работоспособность.

Нюансы в плане подбора оптимальной марки материала

С толщиной ситуация более менее понятна. Остается только разобраться с тем, какой именно ламинат годиться для использования вместе с теплыми полами. Укладка ламината на теплый пол будет успешной, если вы приобретете материал с соответствующей маркировкой.

Маркировка

Сегодня большинстве изделий, которые специально разработаны для взаимодействия с теплыми водяными полами,  носят надпись «Warm wasser», что означает буквально – «горячая вода». На рисунке продемонстрированы значки, которые можно встретить на товарах, предлагаемые сегодня в торговой сети.

Ламинат для теплого водяного пола должен быть совместим с внутрипольным вариантов обогрева. Обычно рядом со значком маркировки ставится значение рекомендуемой температуры нагрева материала. Как правило, это 27-28С.

При покупке материала обратите внимание на содержание сопроводительной документации. Обычно производители пишут в паспорте желательные виды обогревающего оборудования, способы и интенсивность обогрева

Коэффициент теплового сопротивления

Не стоит опускать в сторону и теплоизоляционные свойства облицовочных материалов.  Так же в качестве важного параметра, обратите внимание на тепловое сопротивление материала (thermal resistence). Для водогрейных полов специально выпускаются ламинированные плиты, обладающие приемлемыми параметрами для теплообмена. Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло. Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления.

Показатель теплового сопротивления напрямую зависит от плотности и толщины материала. Для водяных теплых полов рекомендуется использовать плитки, толщина которых не превышает 8-10 мм. Пренебрежение технологическими параметрами может привести к тому, что нижняя часть материала будет перегреваться, что в результате приведет к порче напольного покрытия.

Последний аспект, на который следует обращать внимание – класс материала

Класс ламината

В этом плане картина выглядит следующим образом. Чем выше класс, тем лучше качество материала, тем меньше его поверхность подвержена стиранию. Следует отметить, что под воздействием нагревательного контура ламинат пребывает в сложном физическом состоянии, поэтому лучше будет, если плиток на теплый водяной пол будет осуществлена материалами класса 32 или 33.

Как правило, все изделия, маркированные соответственно под теплые полы, имеют необходимый класс прочности.

Существует еще одна немаловажная деталь, на которую следует обратить внимание при покупке материала, зона использования. Не каждый материал будет одинаково подходить для настила в разных по назначению помещениях

Отапливаемые помещения условно делятся на три зоны:

• Зона спальная – комнаты отдыха, спальные комнаты;
• Зона рабочая —  кухня, кладовая;
• Зона транзитная – корило, прихожая;
• Зона отдыха и релаксации —  балконы, лоджии, ванная комната.

В каждом отдельном случае подбирается определенный тип материала, на котором стоят соответствующий отметки. Разделение происходит по классности и по уровню содержания формальдегида.

На предлагаемом видео очень подробно рассказано о том, как правильно выбирать ламинат и для каких целей:

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Монтаж кабеля

При установке кабеля для теплого пола необходимо пройти несколько обязательных этапов:

заливка черновой стяжки, выравнивание поверхности, заделка трещин и укрепление основания; укладка изоляции. Для этого процесса используется фольгированная теплоизоляция, которая скрепляется специальным фольгированным скотчем, но ее не рекомендуем использовать. Пользы она дает мало. Лучше применять экструдированный пенопласт. Этот этап позволит в дальнейшем избежать потерь тепла и сэкономить электроэнергию; проектирование подробного плана расположения кабеля. При этом учитываем места, где будет стоять мебель и бытовая техника, так как там кабель не будет укладываться; штробирование канавки в стенке под вывод кабеля для терморегулятора и датчика температуры пола; укладка кабеля с его креплением с помощью армированной сетки или металлических пластин; монтаж кабелей согласно раньше проработанному плану

Важно, чтобы нагревательные кабели не пересекались и не касались друг друга. Данная оплошность может привести к перегоранию нагревателя или вообще к воспламенению; установка терморегулятора производится на расстоянии 40 см от пола, а датчик температуры следует установить строго между витками кабеля; подсоединение к распределительной коробке питательного кабеля, терморегулятора и температурного датчика

Проверка сопротивления кабеля и тестирование системы в разных режимах; заливка стяжки. Как правило, толщина слоя составляет до 5 см, но стоит помнить, чем толще стяжка, тем больше электроэнергии необходимо на ее нагрев. Но с другой стороны, толстый слой бетона дольше удерживает тепло в нагретой поверхности; установка ламината, после окончательного высыхания стяжки.

Особенности устройства

1. Чтобы пол в дальнейшем не скрипел, а замки не испытывали лишнюю нагрузку, основа должна быть идеально ровной – не больше полутора миллиметров перепада. Отчасти неровности компенсирует подложка, если она есть.
2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны слишком большие, пол будет прогреваться неравномерно, возможна деформация покрытия.
3. Для теплых полов зазор между досками и стенами увеличивают до десяти сантиметров.
4. Расстояние до отопительных приборов (камин, радиатор) – не меньше 20 см, до электропроводки – не меньше пяти.
5. Максимальная температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с запасом. Для 27 градусов на поверхности – от 32 до 40.
6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стене как можно ближе к теплому полу.
7. Нельзя одной и той же секцией прогревать участки с разной температурой (например, комнату и лоджию).
8. Нельзя использовать для монтажа металлический крепеж.
9. Укладка производится только при плюсовой температуре.
10. Необходимо заземление системы.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Монтаж ламината

Когда работоспособность системы обогрева уложена и проверена, а поверх нее подложка, можно начинать укладку ламината. Этот процесс не должен составить трудностей, все выполняется в несколько шагов:

1. По периметру комнаты расставляют распорные клинья. Они нужны для того, чтобы зафиксировать напольное покрытие на одном месте, несмотря на тепловое расширение. Расстояние от крайнего ряда до стены должно быть около 10 мм.
2. Начиная с угла комнаты укладывается первый ряд панелей. Для фиксации крайней надрезанной панели может потребоваться S-образный инструмент.

Настил ламината

• Второй ряд начинают стелить с остаточной половины крайней панели первого. Каждый последующий ряд укладывается аналогичным образом.
• Когда ламинат уложен по всей площади, снимают распорные клинья, устанавливают плинтуса.

Видео: процесс укладки

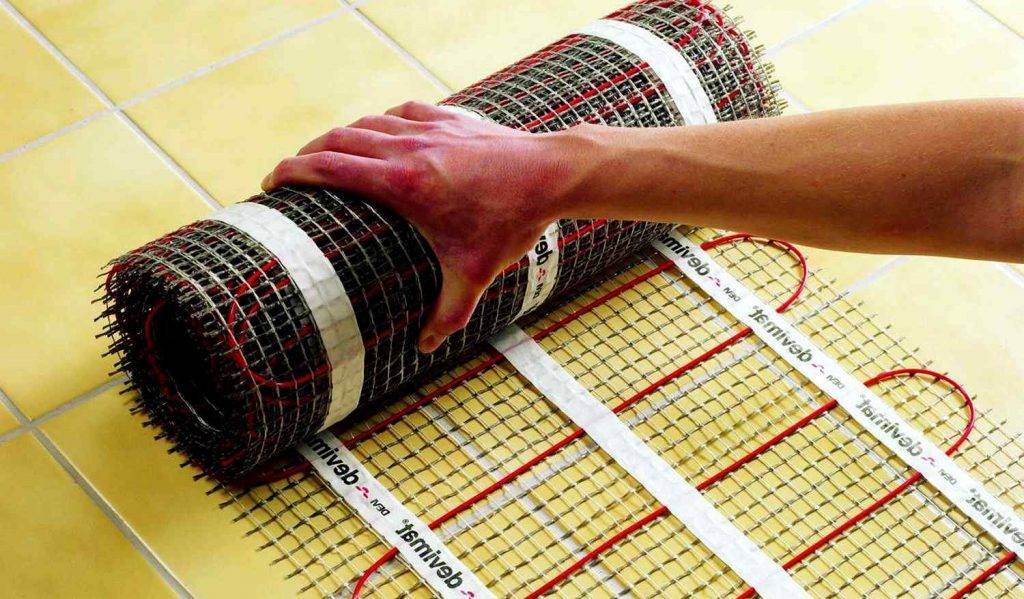

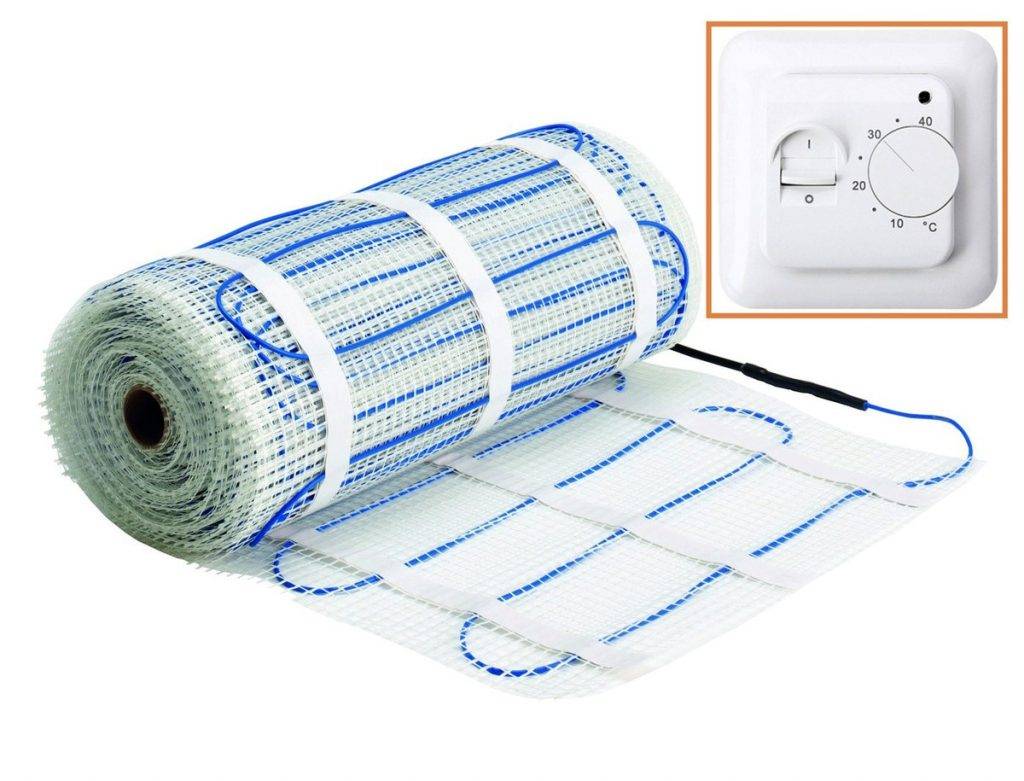

Укладка нагревательных матов

При укладке нагревательных матов без привлечения монтажной компании, необходимо учесть несколько важных особенностей:

• Как и во всех предыдущих случаях, на стену крепится терморегулятор.
• На основание пола наливается специальный жидкий полимерный выравнивающий состав. Наливной пол распределяется по всей плоскости пола.
• После полимеризации смеси, пробивается небольшая штраба, в которую монтируется датчик температуры.
• На подготовленную поверхность укладываются теплоизоляция и водоотталкивающая непроницаемая полимерная мембрана.

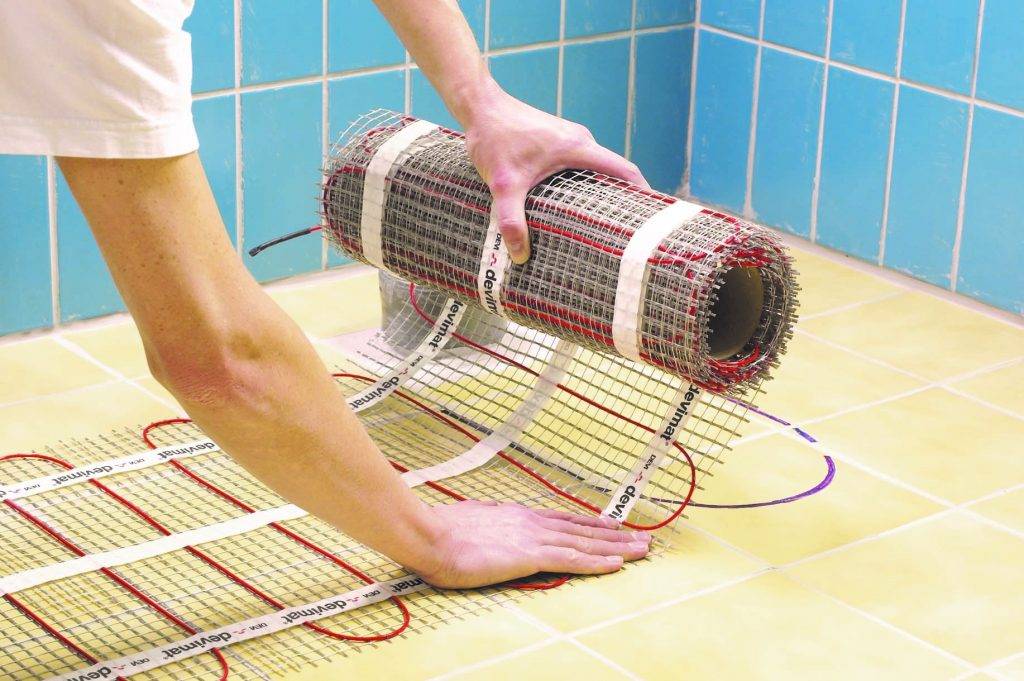

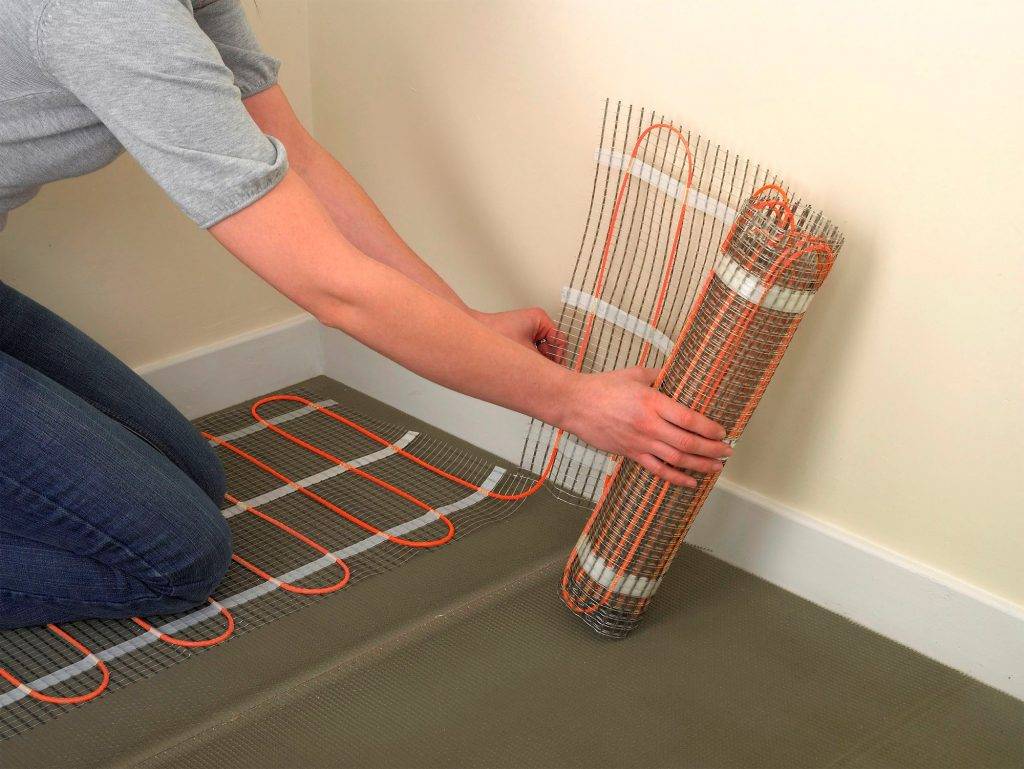

• Мат раскатывается по всей плоскости комнаты.

• Материал распределяется и разравнивается до полного исчезновения складок и мест изгиба.
• Оборудование подключается к термодатчику и регулятору.
• Нагревательный мат тестируется в эксплуатационном режиме.
• При монтаже нескольких матов, не рекомендуется делать их перехлёст, так как мягкий материал должен только соприкасаться с идентичным изделием.
• Поверх мата, устраивается высокопрочная армирующая стяжка, которая имеет толщину не менее 30 – 50 мм, что исключает образование трещин и её осадку в процессе эксплуатации пола.

• Выжидается время для твердения стяжки.
• По завершении кристаллизации и набора прочности, на подготовленную поверхность укладывается полимерная или пробковая подожка, на которую монтируется ламинат.

Маты начинают греться практически сразу после включения в розетку, и, при проведении их проверки, у пользователя не возникнет проблем.

Какой ламинат подойдет для пола с обогревом?

При покупке ламината важна не только эстетическая сторона, но и эксплуатационные свойства, так как не все виды панелей подходят для теплых полов. Существует линейка изделий, обладающая защитой от деформации в условиях регулярных температурных колебаний. Данную продукцию можно определить по специально маркировке.

Производители используют ряд разрешительных символов, обозначающих способность изделий сочетаться с теплым полом. Рядом с маркировкой обычно указывают рекомендуемую температуру нагревания – чаще можно встретить параметры +27-28ºС

Требования к продукции для пленочных полов более мягкие, а между изделиями для электрических и водяных полов существует большая разница, и одни ни в коем случае нельзя заменять другими.

Обратите внимание на КТС – коэффициент теплового сопротивления. Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт

При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме

Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт. При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме.

С параметрами КТС напрямую связаны плотность и толщина панелей. Оптимальная толщина, не позволяющая ламинату перегреваться и деформироваться – 1 см

Важен и такой показатель, как класс, характеризующий панели по степени истирания и износостойкости. Более прочными считаются изделия 32 или 33 класса. Однако при выборе стоит отталкиваться не от значения класса, а от нужной маркировки, так как символ «для теплого пола» уже сам по себе обозначает высокий класс.

Также не забываем про способ соединения. В продаже можно встретить 2 варианта – клеевой и замковый. Клеевой следует исключить, так как полностью стабильное полотно быстро деформируется при нагревании. Лучший вариант – плавающий тип укладки с замковым соединением типа Click.

Замковое соединение Click при защелкивании создает более прочное покрытие, которое не поддается деформации даже при некотором перегреве и не требует при укладке идеально ровной основы

Подложка также должна соответствовать теплому полу, то есть легко пропускать тепло. Этому способствует небольшая толщина – от 1,5 мм до 3 мм, подходящий материал (например, экструдированный полистирол) и перфорация.

Требования к ламинату

Современный рынок строительных и отделочных материалов предлагает особый вид ламината, предназначенный для укладки на теплый пол. Его стоимость на 25-30% выше, нежели обычного напольного покрытия, но он легко монтируется и безопасен в эксплуатации при нагревании.

Если вы выбираете стандартный ламинат, то убедитесь в его соответствии следующим требованиям (см. точные указания в инструкции):

• Толщина подложки под напольное покрытие – 2 мм. Она должна оснащаться гидроизоляционным или пароизоляционным слоем, толщиной 0,2 мм. Альтернатива – полиэтиленовая пленка;
• Оптимальная мощность нагревающихся элементов теплого пола, укладываемого под ламинат – 60 Вт на 1 м2;
• Рекомендуемая влажность воздуха в помещении, в котором происходит обустройство системы – от 40 до 60%;
• Оптимальная температура воздуха в комнате, где производится монтаж и последующая эксплуатация теплого пола – от 18 до 23 оС;
• Вне зависимости от времени года, температуры и уровня влажности, стяжка должна прогреваться перед укладкой;
• Разрешен уклон не более 2о от площади помещения, но не более 5 см.

При монтаже теплого пола необходимо оставить температурный зазор (от 0,6 до 1 см) по всему периметру помещения. Учитывайте, что в первые 7 суток использования теплого пола, температура нагревания не должна составлять более 20оС. Постепенно она увеличивается до 28оС.

Что такое инфракрасный обогрев?

Инфракрасный вариант утепления – это плотная пленка. По ее периметру размещаются черные полосы. Электрическая система состоит не только из тепловых матов, которые помогают нагревать материал. Во время подключения к сети возникает инфракрасное излучение. Оно возникает благодаря карбоновой пасте.

Она наносится во время производства ровными линиями, которые располагаются параллельно друг к другу. Длина волны составляет около 10-15 мкм. Проводником в конструкции является скрутка, которая выполнена из серебра и меди.

Благодаря наличию этого компонента снижается потребление электрической энергии. Именно по этой причине многие люди выбирают этот способ для утепления напольного покрытия. Владельцы такой системы имеют возможность экономить на расходах, которые относятся к коммунальным услугам.

Систему поставляют в отдельных рулонах. Они удобно разрезаются, укладываются на основание. Во время покупки можно купить такой отрезок пленки, которая требуется для обустройства помещения. Производитель обозначает место, где можно делать разрез. Если не соблюдать это правило, то полотно выйдет из строя, не будет нормально функционировать.

В магазинах представлен широкий выбор пленок. Они отличаются между собой уровнем мощности. Этот параметр нужен во время выполнения расчетов, чтобы заранее определить возможную нагрузку на электрическую проводку и систему дома. Специалисты рекомендуют использовать под ламинат специальные маты, уровень мощности которых не превышает 150 Вт/м2. Полы будут нагреваться до 42 градусов.

Система включает в себя следующие элементы:

• регулятор температуры;
• датчик;
• зажимы;
• электрическая проводка для подключения общей системы.

Инфракрасный пол является наиболее надежным. Отдельные элементы подключаются в параллельно. Если один элемент выходит из строя, то остальные продолжают функционировать в прежнем режиме.

ИК пол продается в рулонах

Устройство изделия

Инфракрасный теплый пол под ламинат имеет свою систему, в которую включены следующие элементы:

• Электропроводка;
• ИК пленка;
• Теплоотражающий материал;
• Датчики и регулятор температуры;
• Изоляция для пленки или гидроизоляция;
• Крепежные зажимы;
• Также в комплект входит инструкция по монтажу.

Пленки обычно имеет различную длину и ширину в 50 или 100 см. На них находится специальная линия раскроя, по которой можно совершать разрез материала необходимой длины. В других местах разрезать пленку нельзя.

Мощность такой системы может быть различной – 150, 220 или 440 Вт/м2, но для ламината используют вариант, имеющий показатель — не более 150 Вт/м2.

Теплый пол и ламинат – это реально!

Любая система теплых полов совместима с данным напольным покрытием, важно соблюдать технологию монтажа полов и правильно ее эксплуатировать. Современные технологии позволяют реализовать электрические (кабельные, инфракрасные) или водяные теплые полы

Современные технологии позволяют реализовать электрические (кабельные, инфракрасные) или водяные теплые полы.

Водяной теплый пол плюс ламинат

Данный пол нагревается за сет циркуляции нагретой воды по гибким пластиковым трубам, уложенным особым образом. Для данной системы обязательно наличие котельного оборудования для нагрева теплоносителя и связанная с этим разрешительная и проектная документация.

Данная система обладает низкой стоимостью эксплуатации при высокой стоимости монтажных работ и материала. При наличии котла в частном подключить водяной теплый пол можно без особого труда через коллекторный узел с циркуляционным насосом и регуляторами протока воды каждого контура.

1. Первый обязательный этап предполагает разработку проекта по укладке контуров труб. Причина простая, необходимо обеспечить каждый контур достаточным количеством нагретой воды, чтобы гарантировать равномерный прогрев поверхности пола в любой комнате;
2. Следующим этапом выполняется гидроизоляция поверхности пола полиэтиленовой пленкой;
3. Поверх пленки ложиться слой теплоизоляции (до 50 мм) с отражателем;
4. На теплоизоляцию укладываются трубы теплого пола согласно проектной документации, и их положение фиксируется пластиковыми скобами. Ни в коем случае для крепления пластикой трубы водяного теплого пола не использовать проволоку или металлические скобы;
5. Заливка стяжки выполняется с применением специального пластификатора для улучшения свойств теплопроводности цемента;
6. Через 21 день выполняется подключение теплого пола к системе отопления, проводятся его испытания и он готов к укладке подложки и ламината.

Перед укладкой ламината рекомендуется:

• Выдержать три дня ламинат в помещении, где планируется его укладка;
• Хорошо прогреть теплый пол в течение недели и отключить его за два-три дня до укладки ламината;
• При укладке ламината выдержать 10 мм зазор у стен и потом обязательно удалить клинья для расширения ламината при работе теплых полов;
• Ни в коем случае не использовать пробковую подложку, пробковая древесина в несколько миллиметров снижает теплопроводность в десятки раз.

Водяной теплый пол обладает большой инерционностью, долго входит в температурный режим, но и остывает целые сутки благодаря бетонному аккумулятору тепла в виде стяжки.

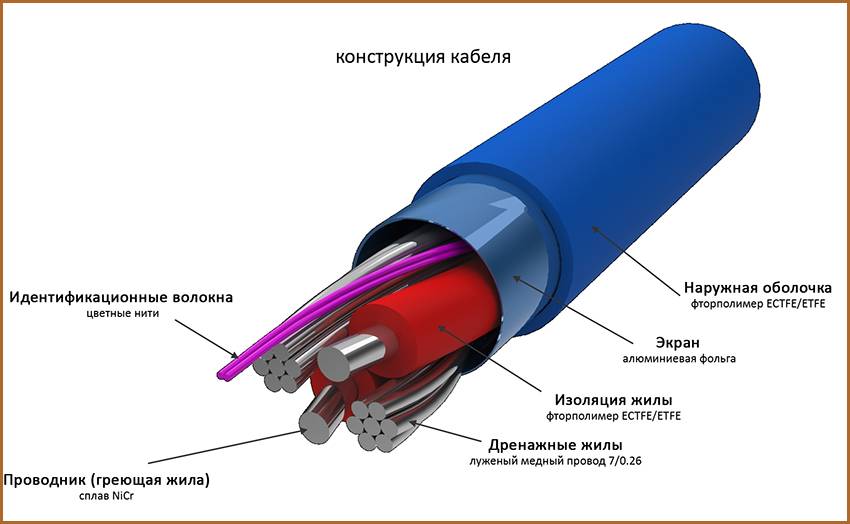

Электрический кабельный пол под покрытие ламинатом

Использование кабеля в качестве нагревательного элемента делает такой способ подогрева недорогим и надежным.

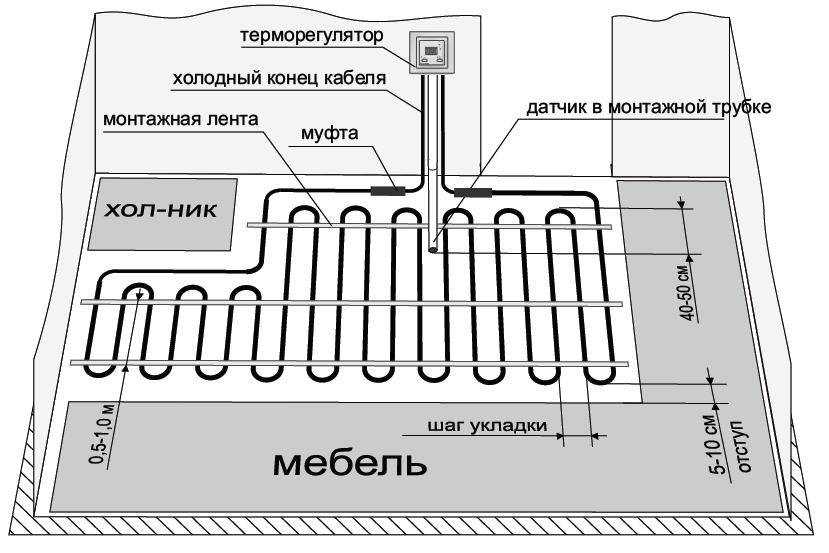

Монтаж выполняется в виде змейки без пресечения кабеля или его контакта с соседним. Монтаж производится на отражатель или, если позволяет пространство пола, на отражатель с утеплителем. Нечего греть соседей или землю

К тому же при укладке важно соблюдать одинаковый шаг между петлями;
Уложенный кабель покрывается бетонной стяжки до 5 см. Этот элемент пола будет обладать большой теплоемкостью и обеспечивать равномерный прогрев помещения

Включение теплого пола должно производиться только после полного высыхания стяжки, ни в коем случае не сушить ее кабелем. Современные смеси для стяжки предполагают укладку ламината уже через сутки;
После полного высыхания стяжки проводятся тестовые включения пола;
Поверх стяжки укладывается подложка и монтируется ламинат.

Подложка кроме шумоизоляции немного снижает теплопроводность, поэтому при ее выборе надо найти «золотую» середину. Толщина ламината для такого пола не должна превышать 8 мм.

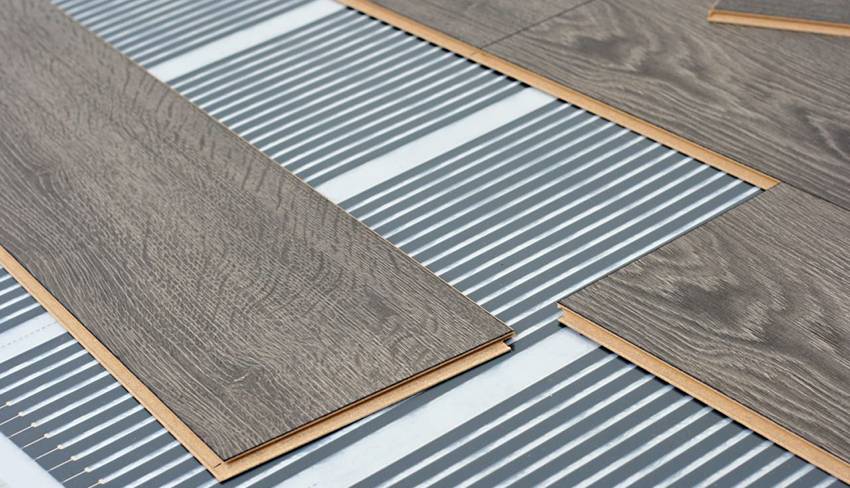

Инфракрасный пол – оптимальный для полов из ламината

В основе такого пола лежит нагревательный карбоновый (угольный) элемент с медными токопроводящими полосами. Полиэстеровое покрытие надежно его защищает, передает тепло без потерь, в тоже время выполняет роль диэлектрика. Этот способ обогрева самый оптимальный, быстрый по срокам реализации, поскольку его можно выполнить без бетонный работ по заливке стяжки, оставив к радости хозяйки высоту потолка на прежнем уровне.

1. Уложить на ровный пол, на этот раз нефольгированный теплоизолятор, например, «Пенофол»;
2. Затем выполняется монтаж нагревательной пленки с термоэлементами;
3. Поверх нагревательного элемента для гидроизоляции укладывается полиэтиленовая пленка в один слой;
4. Монтаж подложки и ламината.

Инфракрасный пол благодаря своим особенностям позволяет реализовать самую высокую скорость нагрева помещения. Подключение такого пола должен выполнять электрик или человек с электротехническими навыками.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр.

Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Заключение

К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.

После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.
