Расчет теплоотдачи отопительного радиатора

Радиатор отопления, сравнение нескольких видов

для каждого из них существуют определенные условия

1. Секционный чугунный радиатор.
2. Алюминиевый прибор отопления.
3. Биметаллические секционные приборы отопления.

Сравнивать разного вида отопительные устройства будем по параметрам, которые влияют на их выбор и установку:

• Величина тепловой мощности прибора отопления.

• При каком рабочем давлении, происходит эффективное функционирование прибора.
• Необходимое давление для опрессовки секций батареи.
• Занимаемый объем теплового носителя одной секцией.
• Какой вес отопительного прибора.

Необходимо отметить, что в процессе сравнения не стоит учитывать максимальную температуру теплового носителя, высокий показатель этой величины разрешает применение этих радиаторов в жилых помещениях.

В городских тепловых сетях всегда разные параметры рабочего давления теплового носителя, этот показатель надо учитывать, выбирая радиатор, а также параметры испытательного давления. В загородных домах, в поселках с коттеджами теплоноситель почти всегда ниже показателя в 3 Бар, но в городской черте централизованное отопление подается с давлением до 15 Бар. Повышенное давление необходимо, так как много зданий с большим количеством этажей.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

• температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
• отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
• установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Выбираем радиатор: сравнение существующих вариантов

Теплоотдача радиаторов отопления из разных материалов отличается. В поиске подходящего варианта для отопления помещения нужно провести сравнение разных моделей, ведь часто похожие по форме и объемам приборы отличаются по мощности. Теплоотдача поверхности чугунных радиаторов относительно небольшая, поскольку теплопроводность чугуна достаточно низкая. Большой плюс чугунных батарей отопления – достаточно большой внутренний просвет, что увеличивает их работоспособность. Но все-таки эти батареи имеют больше недостатков, чем достоинств.

Коэффициент отдачи тепла чугуна значительно ниже, чем у других материалов (алюминия, стали, меди и т.д.). Чугун – хрупкий материал, и стенки батареи достаточно толстые, а это еще больше уменьшает теплоотдачу. В лабораторных условиях мощность одной секции чугунной батареи при температуре носителя тепла 90 °С составляет 180 Ватт. Значения теплоотдачи приблизительно 130-150 Вт на одну секцию. Например, для комнаты площадью 15 метров нужно 12 чугунных секций (16 х 100 / 125 = 12). Но учитывая разные факторы, в жизни этот показатель значительно ниже. При централизованном отоплении значительная часть тепла теряется по дороге к потребителю, и теплоотдача одной батареи может быть 60-70 Ватт.

На рисунке изображен чугунный радиатор.

Современной альтернативой чугунных радиаторов являются стальные. Это положительное сочетание в себе секционных устройств и конвекторов. Они имеют гладкую ровную поверхность, что отличает их от чугунных радиаторов. Для увеличения теплоотдачи устройства к панелям привариваются дополнительные секции, которые работают в качестве конвекторов. Но все-таки отдача тепла обогревателей из стали не значительно больше, чем теплоотдача чугунных радиаторов. А при уменьшении температуры теплоносителя, устройство из стали существенно снижает теплоотдачу. Хотя если сделать сравнение с чугунными батареями, они уступают по весу и имеют более привлекательный внешний вид. При температуре воды в системе 70 °С показатели отдачи тепла могут давать другие показатели, чем таблица производителя.

Алюминиевые и биметаллические модели – современное решение

В отличие от стальных и чугунных радиаторов, радиаторы из алюминия имеют гораздо большую теплоотдачу – до 200 Ватт. Они очень популярны на Западе и в США, где люди живут в основном в малоэтажных домах. Но алюминиевые батареи не пригодны для систем обогрева с высоким давлением. Поэтому их предпочтительно устанавливать в домах, где есть собственная система отопления. К тому же, загрязнения теплоносителя могут подвергать алюминиевую поверхность батареи коррозии. Расчет радиаторов отопления из алюминия производится так же, как и для других приборов. Температура в них зачастую зависит от температуры теплоносителя.

Алюминиевые отопительные батареи различных размеров.

Сегодня растет популярность биметаллических радиаторов, которыми предпочитают заменять старые батареи. Отдача тепла биметаллических моделей не меньше, чем алюминиевых. Теплоотдача одной секции прибора с биметаллом составляет около 170 Вт. Расчет биметаллических устройств стоит делать с запасом, учитывая климатические и погодные условия. Следовательно, расчет секций биметаллических радиаторов проводить следует так, чтобы мощность оказалась выше, чем мощность чугунных радиаторов, стоявших здесь ранее.

Обычно покупаются устройства на одну-две секции больше, чем предыдущие чугунные. Если нужно сделать расчет биметаллических радиаторов для новостроя, то следует опираться на свойства теплоотдачи каждой секции. Обычно берется 100Вт на каждую секцию и 70-100 Вт на метр квадратный комнаты. Учитывайте, что со временем теплоотдача отопительных средств снижается. Желательно, чтобы расчет был с запасом. Точно все рассчитать довольно сложно. Нужно учитывать высоту помещения, теплоизоляционные качества дверей и окон, пола. Ведь большая часть тепла уходит именно из-за плохой теплоизоляции. Стоимость биметаллических радиаторов выше, чем отопительных приборов из других материалов.

Биметаллический радиатор.

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

• На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
• На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
• Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
• Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

• Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
• Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
• При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
• Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

• Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
• Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
• Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

Какие радиаторы отопления лучше для квартиры и дома

Теперь немного систематизируем всю информацию с другой точки зрения — какие лучше выбрать батареи в квартиру, а какие для частного дома или коттеджа. Сначала поговорим о том, что можно ставить в квартиры. Чтобы выбрать все верно, вам сначала надо посетить жилищно-эксплуатационную контору или поговорить с сантехниками. Вам надо узнать, какое давление в вашей системе отопления и какова кислотность теплоносителя и его рабочая температура (хотя-бы по документам). Неплохо было-бы узнать, какие скачки по температурам и давлению бывают. Вооружившись этими цифрами вам надо будет выбирать конкретную модель из тех типов радиаторов, что подходят для вашей ситуации.

Теперь о том, какие же радиаторы отопления лучше для квартиры. Вот вам варианты:

• Если живете в высотке (больше 12 этажей), скорее всего, подойдут биметаллические, если давление не очень высокое, могут работать чугунные радиаторы. При выборе смотрите в основном на рабочее давление, кислотность, да и температуру они выдержат (правда, подойдет только полный биметалл).
• Если рабочее давление в вашей системе не выше 14 Атм, а Ph (кислотность) не выше 7-8 и не ниже 5, то к чугуну и биметаллу можно добавить еще стальные и алюминиевые радиаторы. Только для них при подборе производителя и модели, надо отслеживать все три параметра — температуру, кислотность, давление.
• Если в системе высокий Ph — от 8,5 и выше, подойдут только биметаллические радиаторы (полный биметалл). Они же будут выходом при высоком рабочем давлении (от 20 Атм и выше).

Лучшие радиаторы отопления для квартир выбираются по рабочему давлению и кислотности теплоносителя

Еще раз обращаем ваше внимание, что подбирая конкретную модель, надо обязательно смотреть на технические параметры. Только в этом случае радиаторы будут работать длительное время без ремонта и замены

Теперь о том, какие радиаторы лучше для частного дома и коттеджа. Данные системы имеют небольшой объем, отличаются тем, что в них состояние теплоносителя вы контролируете сами, можете регулировать кислотность, чистить фильтры. Так что подбор по кислотности в данной ситуации неактуален. Что надо учитывать, так это тип котла. Если в системе стоит твердотопливный котел и в ней нет аккумулятора тепла, сглаживавшего температурные колебания, лучшим выбором будут чугунные батареи. Они и выдержат перегрев, и своей тепловой инерционностью сгладят температурные колебания.

Во всех других случаях оптимальный выбор — алюминиевые радиаторы. Они имеют малую инерционность, быстро реагируют на смену температуры. Нагреваются буквально за минуты, и от них идет ощутимый поток тепла. Правда, также быстро они и остывают, так что при аварийном останове дом будет выстужен быстро.

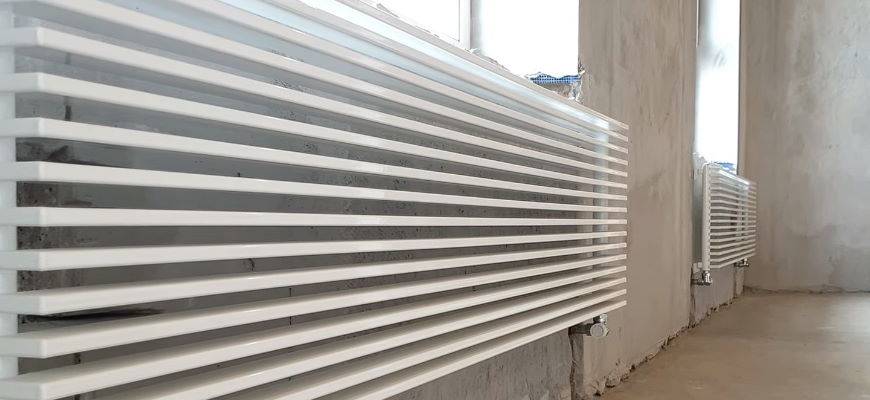

Радиаторы отопления, кстати, могут быть весьма оригинальными

Неплохи будут и стальные радиаторы. Это эконом-вариант, но они даже при нормальном режиме работы служат недолго — маленький срок эксплуатации. Для эстетов подойдет вариант с плинтусным или конвекторным (встраиваемым в пол) отоплением. Обе системы отлично работают с любым автоматизированным котлом.

Как способ подключения и место установки влияют на мощность

Объем радиатора отопления позволит понять, сколько воды придется регулярно нагревать. Влияние манеры подключения было только что описано. А вот о выборе места сказано еще толком ничего не было.

Самый популярный вариант – под оконными проемами. Разумеется, существуют определенные нормы, но сейчас не об этом. В большинстве случаев роль играет даже не столь место, сколько возможности и желание спрятать радиатор.

Например, иногда просто не хватает места и приходится искать лазейки для его монтажа. Большой подоконник также негативно повлияет на мощность. Нередко людям не хочется держать его на виду. Для этого они используют декоративные кожухи либо шторы. Эти вещи негативно сказываются на работе батареи.

Как правильно определить мощность радиатора

На мощность влияет размер устройства, материал, расположение и температура воды. Расчет мощности можно разбить на три этапа:

1. Объем помещения. Перемножаются высота, длина и ширина;
2. Насколько калорийно помещение. Чем меньше окон или лучше изолировано помещение, тем ниже будет коэффициент. В основном он 40-70 ккал/м³. Подойдет использование среднего показателя в 50 ккал/м³;
3. Перевод в нужную единицу измерения. Мощность радиатора измеряется в Вт, но никак не в калориях. Для этого используется отношение между этими двумя единицами, равное 1,163.

Почему лучше ставить более мощный радиатор

Более мощная батарея, безусловно, занимает больше места. Но бывают случаи, когда расчет количества радиаторов отопления в частном доме приводит к тому, что помещению будет недостаточно одной средней батареи. Например, если в зале находится крупный подоконник или несколько окон. Северная сторона также является проблемой. В таких ситуациях предпочтение стоит отдавать одному большому, нежели двум поменьше.

Это объясняется как в плане эстетики, так и в выполнении. В первом случае два радиатора в одной комнате будут выглядеть не совсем уместно, а спрятать оба каким-нибудь декором задача непростая и бессмысленная. Во втором контексте каждый радиатор придется подключать ко всей системе отопления, а это большие затраты материала, средств и времени. Мощный радиатор один, и в этом его главное преимущество.

Инструкция по установке алюминиевого радиатора

Установка алюминиевого отопительного прибора выполняется в такой последовательности:

1. Сначала размечаем места, где будут крепиться кронштейны.
2. Закрепляем кронштейны на стене с помощью цементного раствора или дюбелей. Нельзя пристреливать к стенам кронштейны, к которым будут крепиться отопительные трубопроводы или приборы.
3. Выполняем монтаж радиаторов на кронштейны. При этом горизонтальные части головок прибора, которые расположены между секционными колонками, должны находиться на крюках крепежных кронштейнов.
4. Соединяем прибор с подводящим и отводящим трубопроводом отопления. Верхняя и нижняя подводка сетей должна оборудоваться краном, термостатическим клапаном или вентилем.
5. В верхней части устройства монтируется клапан для спуска воздуха. Обычно его устанавливают с той стороны, где нет подводок коммуникаций. При необходимости монтируется заглушка.
6. После окончания установки прибора система заполняется теплоносителем. Затем открывают запорно-регулирующую арматуру.

Избегайте слишком низкого расположения батареи. Если зазор от нее до пола будет меньше 70 мм, эффективность теплообмена уменьшится, а уборка под прибором затруднится. Также с целью сохранения теплоотдачи изделие монтируется от стены на расстоянии 2-5 см. Если расстояние от пола до оборудования превысит 150 мм, увеличится перепад температур воздуха по высоте помещения (внизу он будет намного холоднее).

Радиаторы отопления: сущность и особенности характеристики теплоотдачи

Радиаторами принято называть приборы, у которых теплоотдача путем прямого излучения составляет не меньше 25%. Но сегодня встречаются устройства, которые полностью работают по конвекторному принципу. Они очень простые и при этом надежные. Небольшие размеры конвекторов дают возможность при обустройстве комнаты не ограничивать себя рамками. И стоимость конвекторов относительно не дорогая. Но минусом конвекторов является небольшой уровень теплопередачи и конвекционный метод обогрева, а не радиаторный. Так создается сильная циркуляция воздуха в комнате и получается сквозняк.

В таблице представлены значения коэффицента теплопередачи.

Чтобы выбрать устройство для отопления дома или квартиры, нужно опираться на точные расчеты необходимой мощности. Учесть все факторы, конечно, очень сложно. Методов расчета нужной теплоотдачи отопительных приборов несколько. Суть самого простого метода основана на количестве окон и стен. Если имеется одна наружная стена и одно окно на ней, то рассчитывается норма мощности 1кВт на каждые 10 кв.м. площади. Другой метод более сложный, но благодаря ему можно получить более точный показатель необходимой мощности. Формула расчета: S x h x41 (S – площадь помещения, h – высота потолков, 41 – показатель минимальной мощности на 1 куб.м помещения).

меди, латуни и алюминия, теплопередача

Перед тем как работать с различными металлами и сплавами, следует изучить всю информацию, касающуюся их основных характеристик. Сталь является самым распространенным металлом и применяется в различных отраслях промышленности. Важным ее показателем можно назвать теплопроводность, которая варьируется в широком диапазоне, зависит от химического состава материала и многих других показателей.

Что такое теплопроводность

Данный термин означает способность различных материалов к обмену энергией, которая в этом случае представлена теплом. При этом передача энергии проходит от более нагретой части к холодной и происходит за счет:

1. Молекул.
2. Атомов.
3. Электронов и других частиц структуры металла.

Теплопроводность нержавеющей стали будет существенно отличаться от аналогичного показателя другого металла — например, коэффициент теплопроводности меди будет иным, нежели у стали.

Для обозначения этого показателя используется специальная величина, именуемая коэффициентом теплопроводности. Она характеризуется количеством теплоты, которое может пройти через материал за определенную единицу времени.

Влияние размещения и способа подключения радиаторов на теплообмен

Лучшим местом размещения радиатора является место под световыми проемами, поскольку через окно, каким бы утепленным оно не было, происходят наибольшие потери тепла. Кроме того, горячий воздух от отопительного прибора создает тепловую завесу: холодный воздух от окна не распространяется по помещению, улучшается циркуляция.

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Если вы решили скрыть радиаторы под экраны или декоративные панели, это приведет к потере мощности. Иногда к таким мерам прибегают, чтобы целенаправленно снизить силу теплового потока на 10-15%.

Снижение тепловой мощности при различных способах подключения.

Существенное влияние оказывает и способ подключения радиаторов:

1. Двустороннее или одностороннее. Подвод труб с разных сторон помогает увеличить теплоотдачу батареи, при таком подключении мощность прибора соответствует заявленной максимальной. Однако конструктивно к радиаторам с менее, чем 20 секциями лучше подводить трубы с одной стороны.
2. Верхнее или нижнее. Подача теплоносителя в верхнюю часть батареи, при отводе через нижнюю, оказывает минимальное влияние на теплопередачу. Подача снизу вверх снижает показатель на 20-22%.

Теплоотдача батарей

Принцип функционирования радиатора

Прежде чем приступать к вычислению эксплуатационных параметров, нам нужно понять, как работает отопительная батарея, и какую величину нам нужно рассчитать для оценки ее эффективности.

Радиатор (неважно, водяной или электрический с масляным теплоносителем) функционирует по достаточно простому принципу:

Внутри устройства находятся резервуары, по которым циркулирует нагретый теплоноситель. Горячее вещество поднимается вверх, остывшее – опускается вниз, потому жидкость постоянно находится в движении.

Распределение теплоносителя внутри устройства

• При движении теплоноситель контактирует со стенками резервуаров, отдавая им часть своего тепла. При этом – чем длительнее время контакта и чем больше разница температур, тем больше тепла отдает жидкость.
• Нагреваясь изнутри, стенки, в свою очередь, передают тепловую энергию в окружающую среду, нагревая воздух.
• Для повышения эффективности теплопередачи радиаторы отопления делают в форме ребер, увеличивая площадь поверхности, контактирующей с воздухом. Иногда на поверхности закрепляют дополнительные металлические пластины – они тоже служат для ускорения теплообмена.

Конвекция тепловых потоков в помещении

Мощность радиаторов – стальных, чугунных, алюминиевых, биметаллических и т.д. – определяется тем, сколько тепла они могут отдать в окружающую среду за единицу времени. В паспортах к отопительным батареям этот параметр чаще всего прописывают.

Подбор оптимальной теплоотдачи устройства очень важен:

• В системах централизованного отопления избыточная теплоотдача приводит к перегреву помещения. В итоге нам приходится нести расходы либо на дополнительное проветривание, либо на установку термоклапанов – сам же микроклимат при этом серьезно ухудшается.
• Если же производительности установленных устройств будет недостаточно, то они будут вынуждены работать на пределе своих возможностей. С одной стороны, это существенно снижает ресурс изделия, а с другой – приводит к периодическому «недотопу», когда температура в помещении ощутимо снижается, несмотря на все старания водогрейного котла.

При недостатке мощности в помещении будет холодно даже при работе системы на пределе возможностей

Кроме того, при сильной нагрузке аппарат может банально выйти из строя. Это в первую очередь касается электрических моделей, потому мощность масляного радиатора нужно подбирать с запасом примерно в 20-25%.

Факторы, влияющие на теплоотдачу

Если проанализировать информацию от производителей и экспертов, то можно увидеть, что, например, мощность алюминиевых радиаторов отопления значительно превышает аналогичный показатель у чугунных моделей старого типа.

Это обусловлено различиями в конструкции и в материале:

Во-первых, чем больше внутренний объем батареи, тем больше теплоносителя в нее поступает, и тем больше энергии она отдаст. Поэтому вполне логично, что крупное устройство будет греть эффективнее, чем компактное (при прочих равных условиях, естественно). Цена тоже будет отличаться, и не только за счет разницы в стоимости использованного для производства батареи материала.

Внутренняя полость алюминиевого радиатора

• Во-вторых, производительность зависит от температуры поступающего теплоносителя: чем горячее будет вода, тем больше тепла из нее получится извлечь.
• В-третьих, чем лучше материал проводит тепло, тем выше будет его теплоотдача. Наименее эффективными по этому показателю являются изделия из чугуна, а за лидирующие позиции конкурируют медные, алюминиевые и биметаллические модели.

Фото отдельной секции

Для сравнения ниже приводится таблица мощности радиаторов разного типа. Более подробные сведения о тепловой эффективности некоторых моделей отопительных батарей вы можете найти на схемах, приведенных в статье.

Тип радиатора	Теплоотдача одной секции, Вт	Объем теплоносителя в одной секции, л
Алюминиевый, межосевое расстояние 500 мм	183	0,27
Алюминиевый, межосевое расстояние 350 мм	139	0,19
Биметаллический, межосевое расстояние 500 мм	204	0,2
Биметаллический, межосевое расстояние 350 мм	136	0,18
Чугунный, межосевое расстояние 500 мм	160	1,45
Чугунный, межосевое расстояние 300 мм	110	1,1

Нужно отметить, что мощность стальных радиаторов отопления, которые имеют панельную структуру, указывается из расчета на все изделие в целом, в то время как для секционных конструкций инструкция часто содержит два значения: теплоотдача секции и этот же параметр для всего радиатора.

Таблица мощности стальных радиаторов отопления: цифры приведены для изделий компании Kermi 11, 22 и 33 типа.

Расчет батареи по объему

Расчет батарей по высоте потолка – хороший способ добыть данные с максимальной точностью. Это позволит выяснить тепловую мощность батареи отопления с учетом объема определенной комнаты. Точный же объем батареи определяется после того, как наступает понимание, сколько тепла необходимо.

Но тут в дело вступает СНиП со своими нормами. Так появляется первый норматив — 41 ватт. Именно столько энергии потребуется 1м³ обычного дома в многоэтажке для тепла. Если квартира обладает стеклопакетами или стенами с утеплением, то значение падает до 34 Вт. Это число умножается на итоговый объем, который получается, умножая S помещения на высоту.

Следующий пример улучшит понимание того, как проводить расчет радиаторов отопления частного дома. Итак, гостиная имеет 30м² по площади и 4м в высоту. Эти числа умножаются и получается ее объем – 120м³. Дальше это умножается на 41 либо 34 ватт (зависит от особенностей). В итоге, мощность будет 4 920 или 4 080 Вт.

Также необходимо посчитать, например, части устройства из алюминия, чтобы объем одной секции алюминиевого радиатора не вызвал в дальнейшем проблем с котлом и местом. Итоговое число делится на теплоотдачу каждой. Она указана в документации. Например, равна 204 Вт. Тогда гостиной потребуется 24 (4 920/204) или же 20 (4 080/204) секций.

Теплоотдача одной секции

Только по материалу батареи делятся на несколько видов. А ведь они представляются в разных моделях, формах, размерах, производителях и др. Поэтому требуется расчет секций радиатора для каждой отдельно.

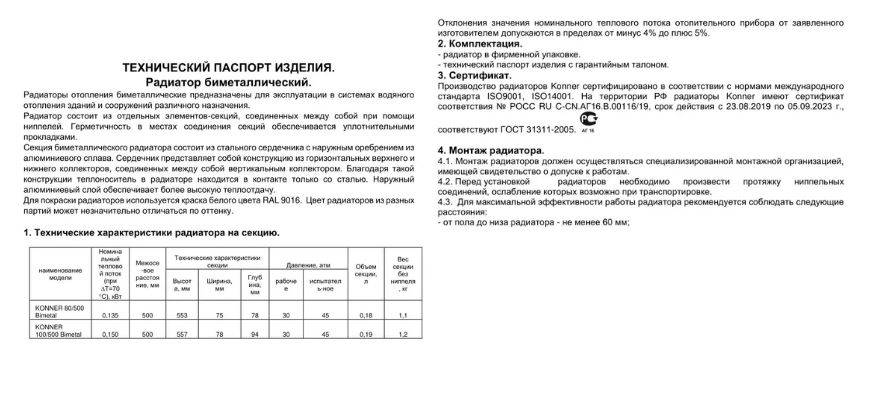

А как же узнать, сколько кВт в 1 секции батареи? С этим поможет документация, где производитель обязан вписать эти данные. Но знать примерные показатели никогда не помешает. Если рассматривать пример радиаторов с межосевым расстоянием 500 мм, то одна секция в основном имеет следующие значение:

• Чугунные – 120 ватт или 0,120 киловатт;
• биметаллические – 185 Вт (о,185 кВт);
• алюминиевые – 190 Вт или 0,19 кВт.

Но опять же, учитывание множества важных деталей позволит посчитать более точные требования по мощности.

Также расчет количества секций радиаторов отопления нельзя проводить с уверенностью без понимания, сколько метров покрывает одна секция и какова площадь. Например, она 20 м². Учитывая нормы по СНиПу и имеющиеся числа, выходит следующее:

• Чугунная – 1,4 – 1,5 м² и 13 штук на комнату;
• биметаллическая – 1,8 м² 11 частей;
• алюминиевая – 1,9 – 2 м² и 10 для помещения.

Паспортная и реальная теплоотдача радиатора

Вроде, информация о теплоотдаче всегда указывается в технических документах и расчет батарей отопления на площадь не представляет никаких трудностей. Но имеется проблема при столкновении с реальностью.

Показатель изготовителей всегда указывается на основании нескольких условий:

• Подключается боковым или диагональным способом;
• 360 кг/час – столько воды проходит через прибор;
• разница температур теплоносителя и воздуха комнаты — 70 °C.

Разумеется, в реальности радиатор будет приносить гораздо меньше тепла. Связано это с меньшими числами последнего пункта. Поэтому паспортные данные в большинстве случаев не стоит сразу использовать для калькуляций. Они должны подвергнуться корректировке.

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии. Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

• Для батареи с расстоянием 200 мм – 0,1-0,16 л;
• Для 350-мм батарей – 0,15-0,2 л;
• Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м2, а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.
