Особенности выбора и укладки теплых полов Devi

Полное отопление

В случае полного отопления эта мощность должна компенсировать расчетные теплопотери помещения и обеспечивать необходимую заданную температуру воздуха. Теплопотери главным образом зависят от климатических условий и качества теплоизоляции здания. Тепловые расчеты системы отопления для конкретных условий должен проводить специалист. В отдельных случаях величина теплопотерь помещения приводится в проектной документации.

После расчета общей мощности системы отопления рассчитывают площадь под укладку нагревательного изделия (свободная площадь). То есть площадь, занимаемая стационарными предметами (ванны, унитазы, холодильники, плиты и т.п.), вычитается из общей площади помещения.

Общая установленная мощность должна быть увеличена приблизительно на 30% (коэффициент запаса 1,3). Результат расчетов позволит определить необходимую мощность нагревательного кабеля. В зависимости от конструкции пола, назначения и фактических теплопотерь помещения удельная устанавливаемая мощность может составить 80…200 Вт/м2. Если расчетная удельная мощность превышает 200 Вт/м2, мы рекомендуем использовать дополнительные системы отопления, например, навесные радиаторы, электроконвекторы или ИК панели.

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным. Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Описание Devireg D 610

Пыле -влагозащищенный регулятор Devireg D 610 предназначен как для управления нагревательными кабелями Devi в таких системах, как электрические тёплые полы, в системах снеготаяния и антиобледенения, обогрева труб, емкостей, резервуаров (защита от замерзания), так и для управления в системах охлаждения (вентиляция, кондиционеры).

Терморегулятор Devireg D 610 можно установить на улице, рабочая температура окружающей его среды от -30°C до +50°C. Кроме установки на уличную стену дома, регулятор Devireg D 610 можно закрепить при помощи хомутов на обогреваемой трубе, и, конечно же, можно установить внутри тёплых помещений, в т.ч. и во влажных помещениях.

По своей сути этот регулятор D 610 является аналогом простых механических : регуляторов D 130 с управлением от датчика температуры, и также аналогичен принципу работы регуляторов D 330, которые устанавливаются на DIN-рейку.

Конструкция Devireg D 610

Пылевлагозащищенный корпус регулятора В 610 изготовлен с высокой степенью герметичности, и согласно российским нормативам соответствует IP44. Кнопка включения и выключения защищена резиновой прозрачной накладкой. Под колесиком регулировки температуры установлено прорезиненное уплотнение. По периметру открывающейся крышки проложена защитная резиновая прокладка.

С торцов и снизу регулятора намечены отверстия для ввода проводов от датчика, от нагревательного кабеля и питания 220 В, отверстия высверливаются коронкой (отверткой не выбить). В комплект входят резиновые уплотнения, которые и вставляются в проделанные монтажником отверстия и через них пропускаются провода. Как вариант, вместо резиновых уплотнений для ввода провода можно вкрутить кабельный гермоввод (приобретается самостоятельно). Диаметр пробиваемых отверстий — 20 мм 3 шт (одно сбоку и два снизу) и 10 мм 1 шт (сверху).

При всех перечисленных достоинствах этот регулятор не лишен относительного недостатка, а именно — это небольшая мощность токовой нагрузки, которую Д 610 может пропускать через собственные контакты реле. Подключаемая нагрузка (мощность нагревательных кабелей) не должна превышать 10А, что соответствует 2,2 кВт при российских 220В.

Тёплые полы Deviflex нагревательные секции в стяжку

Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этогоНедостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева

Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм

Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:

• Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
• Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
• Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
• При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
• Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции

Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:

h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).

Обзор терморегуляторов производства Devi для тёплых полов

Терморегуляторы, управляющие тёплыми полами, работают в основном по одному принципу: срабатывание на включение и отключение нагревательного кабеля по датчику температуры.

Алгоритм срабатывания на включение тёплого пола у всех регуляторов такой: датчик, чувствуя понижение температуры на полу изменяет свое сопротивление, и когда температура пола опускается ниже установленного значения, термостат замыкает контакты включающего реле и начинает подавать питание 220В на греющий кабель тёплого пола, и этот греющий кабель, соответственно, нагревается, а вместе с ним греется и конструкция пола.

Датчик температуры пола под действием нагрева начинает изменять свое сопротивление в обратную сторону, и при достижении установленного в регуляторе температурного значения (т.е. при нагреве пола до определенной Вами в регуляторе температуры) подает команду на отключение реле. Теплый пол начинает остывать.

Цикл повторяется бесконечное число раз. Единственное отличие у программируемых регуляторов: они контролируют время суток и день недели, и если Вас и домочадцев нет дома или Вы спите, и регулятор об этом знает через установленные Вами настройки, то тёплый пол включаться не будет. Кроме того, в некоторых регуляторах есть встроенный датчик температуры воздуха.

Особенности устройства систем Devi

Компания Devi слилась в 2003 году с крупнейшим датским производителей Danfoss и с этого времени начала специализироваться на разработке и производстве систем электрических теплых полов. Одно из лучших достижений компании – devimat, хотя не меньший качественный уровень у кабельной системы обогрева. Деви отличает использование двух уникальных разработок – это кабель Deviflex и терморегулятор для теплого пола devi.

Теплый пол деви мат

«Сердце» любого нагревательного мата – кабель (одно или двухжильные). И Деви еще ни разу не позволила усомниться в их надежности и безопасности. И это несмотря на то, что они представлены в продукции компании в различных вариантах исполнения изоляции, разной толщины и размеров. Для их экранирования используются различные способы и материалы.

Производитель печется о своих потребителях и одной из его основных целей является максимальное упрощение организации теплых полов. Начиная с 2006 года Деви выпускают маты на основе передовой собственной разработки самоклеющейся сетки из синтетического сырья. Эта разработка стала полным триумфом для Деви, настолько укладка мат стала простой и надежной.

На сегодняшний день наиболее востребованы следующие модели Devimat.

Модели DTIF-150 и DTIR-150 – имеют толщину до 4 мм, поэтому их можно укладывать на уже имеющееся напольное покрытие. В их конструкцию входит двухжильный кабель, который закреплен на сетке Деви. Чаще всего ее монтируют под плитку, керамогранит или камень. Небольшая толщина изделия этому не помеха, так как высокотемпературный тефлон, из которого выполнена внутри изоляция, обеспечивает ему высокую механическую прочность.

Внешняя оболочка DTIR выполнена из PVC и надежно экранирует мат по всей поверхности. Для экранирования DTIF использован фторопласт, поэтому эти модели дороже.

Керамическая плитка

Керамическая плитка — наиболее подходящий вид. Она не только экологична, но и прекрасно переносит перепады температуры. Однако такие покрытия приводят к значительному обогреву пола. Если для тех, кто мерзнет, прикоснувшись к плитке, – это идеальный вариант, то для детской нельзя укладывать пол, который создаст лишнюю температуру покрытия. Дети подвижны, поэтому в слишком теплых помещениях часто становятся вялыми и быстрее устают.

Укладка плитки на тёплый пол

При выборе плитки лучше отдать предпочтение современным ПВХ

Она не только имеет привлекательный внешний вид, но и достаточно теплая без дополнительного подогрева — это важно в летнее время

Часто встречающиеся проблемы

Наиболее характерные дефекты, которые встречаются при монтаже теплых полов Деви:

• Сплошная зона обогрева всей напольной поверхности комнаты. На этапе планирования следует исключить из области укладки оборудования места, заставленные мебелью. • Приобретение кабеля, длина которого больше требуемой величины. Согласно инструкции запрещается его укорачивать. Фирменная продукция имеет конкретную длину, что следует учитывать при покупке. • Проведение тестового включения оборудования до полной просушки бетонной стяжки или клея для фиксации кабелей. • Укладка матов на неочищенную от мусора поверхность. • Пренебрежение грунтовкой основания. • Топтание кабеля обутыми ногами, ботинками с грубой подошвой или каблуками. Изоляционная поверхность проводки отличается невысокой прочностью. В результате точечной нагрузки она легко повреждается. • Маскировка Деви датчика теплого пола обоями или слоем бетона. Согласно инструкции его следует размещать в гофротрубе. • Пренебрежение контролем уровня начального и конечного сопротивления. Сверку показаний следует осуществлять по указанным в паспорте величинам. • Изолирование системы обогрева пола за счет воздушных прослоек. Попадание воздуха обуславливает порчу кабеля и системы в целом. • Высушивание стяжки или клея за счет работы системы отопления.

Ошибки при монтаже теплых полов DEVI

Не смотря на то, что монтаж теплых полов (и нагревательных матов под плитку и нагревательных кабелей в слой стяжки) не является каким-то чрезвычайно сложным процессом и простое соблюдение требований инструкции по монтажу позволит вам наслаждаться комфортом от теплого пола долгие годы, многие рабочие толи в силу собственной безалаберности, толи от «большого» ума совершают ошибки, от которых потом страдает клиент. К сожалению, выход из строя нагревательного мата или кабеля чреват не только установкой ремонтной муфты на нагревательный элемент, но и потерей одной-двух дорогостоящих напольных плиток, которые приходится разбивать, чтобы добраться до места повреждения кабеля. А кто знает, может эта коллекция плитки уже снята с производства?

Здесь приведены наиболее распространенные ошибки, которые допускают монтажники при укладке теплых полов (не только DEVI, а и других производителей).

1. Частая ошибка при монтаже нагревательного мата, когда холодный конец (питающий кабель, который идет к регулятору в стене) не убирают в проштробленную канавку в стяжке, с плавным переходом со стены в пол, а просто кидают сверху на стяжку. Провод на стыке стена-пол торчит наружу, и при укладке плитки плиточник острой гранью плитки перерезает или повреждает питающий провод нагревательного кабеля, нарушает внешнюю изоляцию, понижая сопротивление изоляции, что со временем приводит к выходу из строя всего нагревательного элемента.
2. Распространенная ошибка при укладке нагревательных матов на кухне — отступ от кухонной мебели. При укладке теплого пола как правило делается отступ от стен 10-15 сантиметров. Это делается для уменьшения площади обогрева и допустимо, так как вплотную к стене, как правило, никто не стоит. Однако совершенно ошибочно делать такой отступ от кухни (разделочного стола, мойки, варочной поверхности и т.д.) т.к. в этом случае человек стоит именно вплотную к мебели и, пятки находятся в теплой зоне, а пальцы ног чувствуют весь холод плитки у шкафа. Это вызывает дискомфорт. Нагревательный элемент должен располагаться по линии рабочей стенки кухонной мебели.

3. При укладке плитки мастера иногда повреждают внешнюю изоляцию нагревательного элемента. Если случилось любое повреждение нагревательного кабеля, его внешней оболочки, а тем более экрана или жил, не стоит заматывать изолентой это место. Со временем, особенно быстро во влажных помещениях, нагревательный кабель начнет разрушаться, понизится его сопротивление изоляции и, в лучшем случае, начнет срабатывать защитная автоматика. В худшем случае нагревательный кабель отгорит, и придется разбивать плитку, когда ремонт уже закончен, для установки ремонтной муфты. Лучше сразу обратиться в специализированный сервис, который установит ремонтную термоусадочную клеевую муфту с гарантией качества. Стоимость такого ремонта намного ниже, чем последующий поиск места повреждения и ремонт. А уж купить одну-две плитки для восстановления пола после ремонта (особенно если прошло несколько лет после выпуска партии) практически невозможно. Оптимально сохранить после ремонта несколько плиток разного рисунка, так как повреждение теплого пола при установке дверных стопоров, подрезке плитки по месту, а также полностью исключить заводской брак невозможно.
4. Необходимо, чтобы при укладке место соединения нагревательного кабеля и «холодного» (питающего) провода было уложено ровно. Нельзя допускать резкого поворота нагревательного кабеля сразу после проходной муфты. При работе теплого пола происходит постоянная деформация внешней оболочки кабеля. В результате через несколько лет при постоянном механическом напряжении места соединения на повороте внутренние нагревательные жилы может просто вырвать из гильз проходной муфты, что приводет к отказу теплого пола.
5. Если в полу, где уложен нагревательный элемент нужно просверлить отверстие, лучше вызвать специалиста с тепловизором, который точно укажет места расположения кабеля, чтобы потом не потребовался дорогостоящий ремонт.

Подключение Devireg D 610

Для подключения регулятора Д 610 надо открутить два шурупа под крестовую отвертку на верхней (лицевой) крышке корпуса.

Лицевая крышка открывается легко, но она прочная, подобно бронированной входной двери, а сам регулятор напоминает маленький сейф.

Подключение проводников нагрузки, датчика температуры и питания 220 Вольт осуществляется на клеммные колодки, они помечены буквенными маркировками «L», «N», «NO», «NC», «NTC». Согласно приведенной здесь же электрической схеме провода подключаются так:

1) Для управления нагревательными системами (тёплые полы, электрообогревательные системы, нагревательные кабели):

• провод, подводящий питание 220 Вольт, подключается к клеммам «L» и «N» («L» — фаза, «N» — рабочий ноль);
• нагревательные кабели подключаются к клеммам «NO» (нормально-открытый) и «L»;
• на маленькую колодку «NTC» подключается температурный датчик.

2) Для управления системами охлаждения (кондиционеры, вентиляция):

• питающий провод, 220 В подключается на клеммы «L» и «N» (фаза на «L», рабочий ноль на «N» );
• система охлаждения подключается к клеммам «NС» (нормально-закрытый) и «L»;
• к маленькой колодке «NTC» подключается термодатчик.

Экранирующая оплетка от греющих кабелей и экран от систем охлаждения подключаются к заземляющему проводнику подведенного питания (желто-зеленый провод).

После подключения и установки лицевой панели на место не забудьте убедиться в том, что поворотное колесико встало на место и имеет полный ход от -10°С до +50°C.

Нелишним также будет напомнить, что все подключения и электрические соединения может производить только квалифицированный электротехнический персонал с группой по электробезопасности не ниже 3 до 1000В в качестве ремонтного или оперативно-ремонтного персонала.

Тёплые полы Deviflex

В модификации представлены полы, использующие исключительно двужильный кабель Devi. Провод Deviflex монтируется непосредственно в цементную стяжку.

Во избежание поражения электрическим током в процессе эксплуатации, кабель имеет двойную защиту. Глубина залегания провода до 7 см.

Принцип работы двужильного кабеля Devi Deviflex дает несколько ощутимых преимуществ, по сравнению с одножильными аналогами:

• Отсутствует необходимость в подключении двух концов провода к терморегулятору. Жилы соединяются между собой с помощью специальной соединительной муфты Деви. Такое решение имеет определенные преимущества.

• Возможность отопления помещений со сложной конфигурацией и планировкой. С помощью кабеля Deviflex, можно утеплить даже небольшие комнаты, учитывая особенности связанные с установкой мебели, сантехнических узлов и т.д.
• Высокая степень защиты – производитель системы обогрева полов Devi считает важным обеспечить абсолютную безопасность эксплуатации кабеля Deviflex. Поэтому вся продукция имеет обязательную качественную двойную изоляцию. Правила устройства пола подробно описываются в инструкции по эксплуатации. В частности, там оговаривается необходимость подключения кабеля через УЗО и изготовления заземления.

В комплектацию теплого пола Deviflex входит непосредственно сам кабель и инструкция производителя, относительно монтажа и последующей эксплуатации. По желанию можно дополнительно приобрести терморегулятор и датчик.

Главное отличие двухжильного теплого пола от одножильного заключается в простоте укладки первого. Саморегулирующие кабели также обязательно имеют две токопроводящие жилы.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Инструкция укладки пола по шагам

Если выполнять расчеты по мощности теплого пола, привлекая строителей (а эту услугу предоставляют многие продавцы комплектующих), то укладку электрооборудования можно выполнить и самостоятельно. Особенно упрощается задача, если для этого применяется DEVIheat с использованием матов.

Для того, чтобы выполнить работы без ошибок мог даже дилетант, специалисты составили пошаговую инструкцию по монтажу теплого пола DEVI, включающую в себя следующие этапы:

• • • штробирование пола и (при необходимости) поверхности стены для гофротрубки с термодатчиком;
    • выравнивание основы;
    • грунтование для усиления адгезии греющего мата;
    • размещение согласно разработанной схемы. При этом учитывайте, что на теплый пол категорически запрещено устанавливать мебель и бытовую технику;
    • прокладка соединительных проводов к монтажной коробке;
    • проверка функционирования системы DEVI;
    • нанесение плиточного клея по всей площади. Работу требуется проводить скрупулезно, стараясь до минимума сократить наличие воздушных пузырей. Дождаться полного отвердения материала согласно инструкции, слой не должен превышать 5-7 мм. Если зона обогрева занимает менее 4 м2, этот этап пропускается и плитка помещается непосредственно на мат;
    • укладка керамического полового покрытия стандартным способом.

Выбрав теплый пол DEVI, вы значительно повысите комфортность своего жилья, особенно если ваша квартира расположена на первом этаже многоэтажки. Наличие терморегуляторов и термодатчиков позволит свести к минимуму потребление энергии, а также регулировать температуру подогрева. При этом вы можете воспользоваться устройствами, обеспечивающими эффективную эксплуатацию в ночное время, когда тарифы на электричество более щадящие. Благодаря тому, что компания DEVI применяет для изоляции кабеля материалы, не поддерживающие горение, и специальные термоизоляторы, вы не станете опасаться случайного возгорания при эксплуатации системы.

Отзывы о продукции DEVI

«Так как квартира однокомнатная и маломерка, из-за недостатка места собрался переоборудовать и термоизолировать лоджию. Особенно остро встал вопрос по поводу пола. Перелопатил много информации в нете, на форумах. По отзывам теплые электрические полы Devi были оптимальным вариантом. И мастера, которые делали ремонт тоже говорили, что надежные, хоть и недешевые. Несмотря на то, что есть большое количество инструкций по монтажу, все-таки сам проводить работы не решился, еще испорчу. В результате из лоджии получилась столовая, вынесли туда обеденный стол из кухни. На счет расходов: да, конечно, выросли, но не смертельно. В принципе, я был к этому готов. Друзья посмотрели, тоже захотели у себя переоборудовать».

Никита, Екатеринбург.

«Про наши морозы известно всем, кроме, наверное, коммунальщиков. На улице холодень, а отопительный сезон начинают по графику. А у меня дети маленькие, постоянно болеют. Решили поставить теплые полы. Хотелось, чтобы они были не из Китая, а DEVI – все-таки Европа. Муж у меня рукастый и грамотный, посмотрел видео и монтаж сделал сам, только купить Деви DEVImat DTIF пришлось. Марку специально списала с этикетки, вдруг кому пригодится. Муж сказал, что они самые простые в установке. А мы этой осенью впервые не мерзли, по полу можно ходить прямо босиком. Ощущения очень приятные. Надеюсь, что теплые полы прослужат долго».

Войнило Евгений, Самара.

«У меня квартира на пятом этаже, угловая. Стенка все время холодная, даже плесень временами появлялась, потому что угол не прогревался. Мастера посоветовали уложить кабель и греть стену в холодное время года. Чтобы не выключать пол, когда ухожу на работу, решила выбрать самого надежного производителя. В магазине продавец посоветовал DEVI. Сказал, что нареканий еще ни разу от покупателей не было. Кабель заложили в стену, заклеили обоями, совсем не видно. Пробки не выбивает, стена теплая и сухая, так что я очень довольна полом DEVI».

Марина, Нижний Новгород.

«Хотел сначала установить электрические теплые полы, потому что монтаж несложный. Потом все же решил водяную систему. Пришлось в своем доме, конечно, полы сорвать и земли вынести из подпола много, но зато надежнее и энергию расходовать не придется. А кто в квартире живет, тогда да, там это запрещено, тогда выхода другого нет, только маты DEVI».

Виктор, Московская область.

«Купил три года назад DEVI, повелся на бренд. Сейчас пол только слегка теплый, кабель еле греет даже на максимуме».

Андрей, Красноярск.

Теплые полы Devimat

Электрические нагревательные маты Devi Devimat предназначены для быстрого монтажа системы отопления. При укладке отсутствует необходимость в использовании стяжки. Одно или двужильный кабель с минимально допустимым диаметром, клеится на синтетическую основу в виде сетки. Такое решение позволяет укладывать напольное покрытие сразу поверх матов. Монтаж и подключение может выполнить даже неспециалист.

Рекомендована укладка матов под плитку. Для лучшего сцепления, сетка фиксируется к поверхности с помощью плиточного клея. Максимальная толщина пола не превышает 2 см. В комплект пола Девимат входит: датчик, предотвращающий перегрев кабеля, регулятор мощности. По желанию можно выбрать тип кабеля, с одной или двумя жилами.

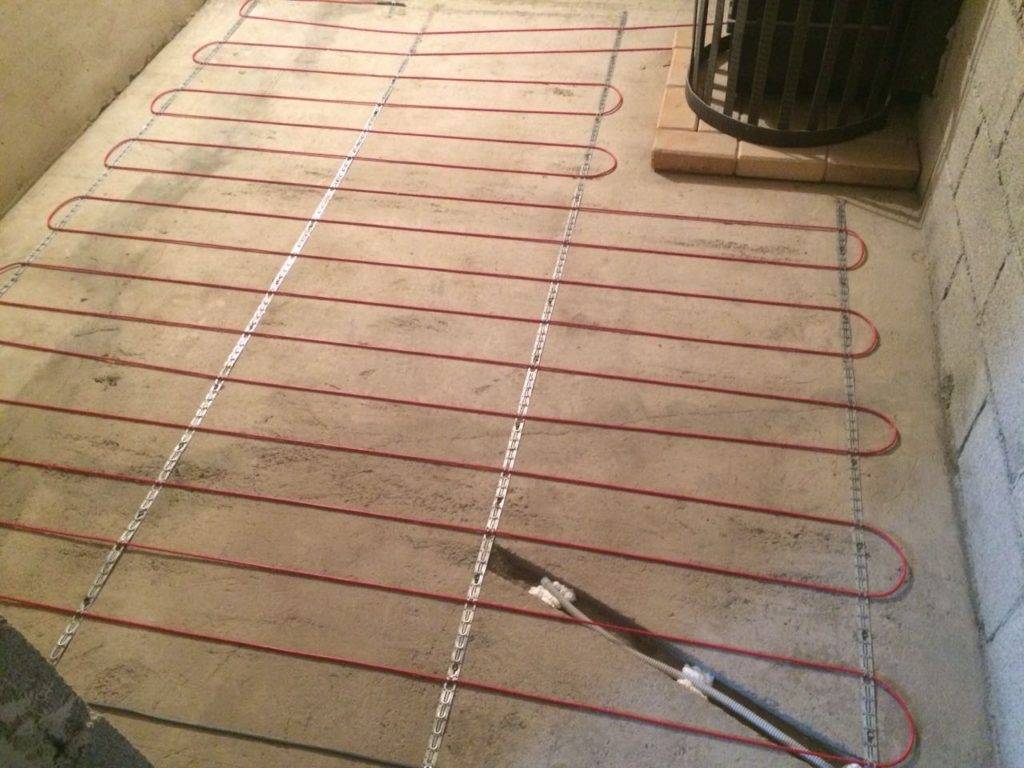

Монтаж нагревательного кабеля Deviflex

Нагревательный кабель Деви необходимо монтировать во время строительных работ. Нужно к штробе установить 2 пластмассовые трубки из каждого места для монтажной коробки. После этого на расчищенное от лишних предметов основание пола укладывается теплоизоляция толщиной не больше 2 см. Предпочтительно установить также гидроизоляцию. Далее заливается песчано-цементная стяжка. Затем монтаж теплого пола продолжается работами по установке нагревательного кабеля:

• Необходимо проложить монтажную ленту через каждые 50 сантиметров, закрепляя ее при этом гвоздями или шурупами. Если сделать расстояния между ее креплениями в 25 мм, то теплый пол Деви можно будет монтировать на площади какой угодно конфигурации. А также благодаря такому расстоянию вы будете иметь возможность дифференцировать мощность нагрева на локальных участках.
• Теперь надо проверить сопротивление нагревательного кабеля, оно должно быть такое же, как на наклейке муфты.
• Следующим этапом является закрепление нагревательного кабеля к монтажной ленте. Не забывайте, что линии кабеля не должны касаться друг друга. Изгиб нагревательного кабеля должен быть в диаметре не меньше 5 см.
• Необходимо установить гофрированную трубку между линиями нагревательного кабеля, впоследствии в нее нужно будет поместить датчик температуры пола. Для того чтобы датчик правильно функционировал, следует закрепить предохранительную трубку в центре кабельной петли.
• И последнее что нужно сделать – это установить датчик температуры пола.

Установка теплого пола Devi на видео ниже.

На этом установка теплого пола Devi в варианте нагревательного кабеля Deviflex окончена. Далее пол заливается песчано-цементной стяжкой. Во время этого процесса требуется внимательно следить за тем, чтобы не остались воздушные карманы. Когда стяжка затвердеет, монтируется декоративное напольное покрытие.

Ремонт данной системы обогрева пола производится точно также как и ремонт любого другого электрического кабельного теплого пола.
