Теплообменник для печи своими руками

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
медные или стальные трубы или гибкая подводка для ГВС;
шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Теплообменник для зимней палатки своими руками чертежи. Как сделать теплообменник для палатки своими руками?

Каждый турист (охотник, любитель зимней рыбалки) убежден, что палатка, состоящая из 2-х слоев, гораздо лучше палатки с одним слоем. Она эффективно предохраняет от мороза и зноя, создавая нечто вроде термоса. Но в свирепую зиму обойтись без добавочного подогрева попросту невозможно.

Задачу может решить теплообменник для палатки. Это малогабаритное и легкое устройство гарантирует безопасную и оперативную подачу тепловой энергии, давая возможность отапливать палатки большого размера.

Описание и принцип работы

В противоположность большинству других отапливающих приспособлений, данное устройство выводит продукты сгорания наружу, вследствие чего нет необходимости открывать доступ внутрь свежему воздуху и при этом нести потери произведенного тепла. Для этой цели в палатке должен быть по меньшей мере один люк в верхней части. Помимо дымохода, из конструкционных особенностей следует выдвинуть на первый план наличие нагревающих воздушное пространство трубок и вентилятора для увеличения результата (функционирует от аккумуляторной батареи либо батареек).

Деятельность теплообменника выстроена на сгорании топлива, которое трансформируется в тепло . Горелка, расположенная внизу, разогревает трубки теплообменника, посредством которых при помощи вентилятора протягивается воздух. Проходя сквозь них, он также разогревается и поступает в палатку. Продукты сгорания, образовавшиеся вследствие сжигания горючего, уходят наружу по дымопроводу. Подобная структура близка жаротрубным теплообменникам, использующимся в твердотопливных котлах, да и функционирует она по такому же типу. Воздух, прошедший по разогретым трубкам, преобразуется в сухое тепло и отапливает внутреннее помещение палатки.

Особенности конструкции

Чтобы вы смогли представить, как работает теплообменник, хотим предложить вам одну очень простую конструкцию, которая с недавних пор завоевала огромную популярность у дачников. По сути, это обычная солнечная батарея, потому что источником тепла будут являться солнечные лучи, которых в летнее время в избытке.

Принцип работы

Для этого вам потребуется деревянная площадка, которую лучше всего покрасить в черный цвет. Теперь на ней соберите змеевик из резиновых шлангов, стальных или медных труб, пластиковых труб. Это на ваше усмотрение, не забывайте о показателях теплопроводности. Соедините трубы в змеевик. Чем чаще витки, тем лучше. Один конец змеевика подсоединяется к водопроводу, второй к месту отбора горячей воды. К примеру, к смесителю летнего душа.

Ставите площадку под наклоном так, чтобы солнце всегда было направлено на нее. Вот вам готовый, дешевый теплообменник, изготовленный своими руками, который использует бесплатную солнечную энергию.

На этом примере видно, что собой представляет теплообменник для печи, как он работает. Самое главное, что сделать его своими руками несложно

Важно знать его конструкцию, размеры и выбрать материал для изготовления

Разновидности по конструкции

По месту расположения теплообменники бывают внутренними и внешними.

Внешние

Размещается возле дымохода. Это емкость, которая «окружает» дымоход. Нагрев теплоносителя происходит за счет тепла, которое выделяют продукты при сгорании.

Внутрь емкости помещают часть трубы, которая отводит продукты горения. За такими теплообменниками проще ухаживать. Они легко демонтируются для очищения от накипи и устранения дефектов.

Внутренние

Это емкость, расположенная внутри печи, непосредственно над топкой. Устройство легко установить, но если появится необходимость очистить прибор от накипи или устранить дефекты, возникнут проблемы.

Стальной теплообменник

Преимущества приборов из стали:

Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
Невозможность увеличить мощность устройства путем добавления новых секций.
Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Как собрать теплообменник своими руками

В данной статье поговорим о теплообменнике, какие виды существуют, в каких сферах применяются и, конечно, расскажем как собрать теплообменник своими руками.

Конструкция теплообменника — это два соединенных теплоносителя (горячий и холодный), между ними происходит постоянная передача тепла (к холодному от горячего и наоборот). В качестве теплоносителя внутреннего используется жидкость, пар или газ. Состав у внутреннего теплоносителя теплообменника разделяется на виды. По принципу передачи тепла, делятся на виды: поверхностные и смесительные.

Главная задача теплообменника – нагревание или охлаждение носителя при помощи второго, при этом температура его самого должна оставаться неизменной.

Применяется он практически во всех сферах промышленности (от технологической до энергетической), в коммунальном и бытовом хозяйстве. В промышленности находят применение громоздкие, тяжелые и сложные агрегаты. По принципу работы они не отличаются от привычных.

Их сложное устройство и большие размеры объясняются тем, что на них возложен больший объем работ

Чтобы понять насколько важно и нужно существование данного аппарата в жизни, приведем пример: молоко, потребляемое многими из нас, пастеризуют при помощи теплообменников

Теплообменник в быту встречаются повсеместно.

Даже банальный полотенцесушитель, находящийся в доме, относится к теплообменникам. Он принадлежит к смесительному виду. Первый теплоноситель (бойлер или котельная центрального отопления, в зависимости от подключения), второй – сам полотенцесушитель.

Между ними циркулирует вода. От первого поступает горячая, постепенно смешивается с холодной и в результате нагревает ее до своей температуры. Элементарные действия, сушка для полотенец относится к самым простейшим представителям сего устройства.

Какой теплообменник проще изготовить

Так как технологические возможности домашнего мастера ограничены определённым набором инструментов, следует выбирать соответствующую конструкцию, которая позволит сделать его герметичным и надёжным. Сварной шов — это самый главный элемент водяного контура, от которого зависит длительная и комфортная эксплуатация системы водяного отопления в доме. Поэтому следует сделать контур таким образом, чтобы в нём не было двух криволинейных свариваемых поверхностей, какими являются, например, две трубы круглого сечения, сваренные между собой под углом. В таком соединении сложно сделать имеющимися инструментами отверстия необходимой формы. Поэтому изготовить своими руками теплообменник для домашнего водяного контура следует либо из стальных листов, либо из стальных труб прямоугольного сечения.

Толщину стенок лучше выбрать равной пяти мм., так как варить швы будет проще, а жаростойкость и продолжительность службы водяного контура в целом будут больше.

Поскольку для установки водяного отопления в доме придётся переделывать печь, следует принять параметры теплообменника водяного контура определяющими для ее размеров. Для отопления дома водяным контуром желательно соблюсти следующее тонкости:

получить максимально возможную площадь поверхности теплообменника;
получить оптимальное соотношение между температурой в топке печи и количеством расходуемого топлива;
не допускать перегрева теплообменника и парообразования в нём.

На что ориентироваться при выборе

Конечно основополагающая роль всегда отдается цене продукта. Выбор материала во многом влияет на конструкцию системы. Дальше стоит вопрос о возможности изготовления.

Заметка: Нужно конкретно определиться с такими нюансами, как: какую площадь необходимо отопить, будет ли там параллельно снабжение горячей водой, какое количество топлива можно расходовать и т. п.

Поэтому, выбирая подходящий вариант конструкции вы ориентируетесь на финансовое положение, доступность материала, нужду.

Так, например, для бани потребуется комплексный вариант. Здесь главной задачей является прогревание 2 помещений и нагревание воды (парилка, предбанник и душ). Так, наиболее подходящим для этого будет змеевик для печи и нагревания воды.

В деревянных домах, как правило, используют универсальную конструкцию отопительно-варочной печи. Самым распространенным типом считается змеевик с емкостью. Он прост в использовании и способен решать много задач таких, как отопление, нагрев воды и готовка еды.

Для отопления гаража отлично подойдет самодельный горизонтальный теплообменник из подручных средств. Здесь могут быть использованы автомобильный радиатор, старая чугунная батарея и т. д.

Самостоятельное изготовление

Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:

листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
два патрубка из нержавейки диаметром ¾ дюйма;
сварочный инвертер с электродами;
болгарка с отрезным и шлифовальным дисками.

Процесс изготовления не представляет особой сложности:

вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

Чугунный теплообменник

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

встраивается в печь;
крепится на дымоход;
или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Банные печи с теплообменнком

К плюсам описываемых конструкций можно отнести:

Одновременное решение двух задач – отопление парилки и предбанника, а также нагрев воды.
Возможность установки бака в помещении, которое располагается ближе к парилке.
Большой срок использования. Это обусловлено использованием высококачественных материалов.
Отсутствие необходимости в уходе за конструкцией.
Небольшие размеры печи. Это позволяет экономить пространство в парилке.
Мощности печи с теплообменником хватает для быстрого прогрева помещения.

Во время проведения работ по установке теплообменника следует помнить о некоторых правилах. Например – необходимо производить соединение труб в системе таким образом, чтобы они не были жестко закреплены около стен. Это связано с изменением их линейных параметров во время нагрева теплоносителя.

Также следует помнить о том, что для уплотнения резьбы необходимо использовать материалы, устойчивые к высокой температуре. Выбор объема емкости, устанавливаемой в бане, должен осуществляться с учетом того, что нагрев производится в течение двух часов.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

температурная разница между двумя теплоносителями;
габариты теплообменника и, следовательно, площадь контакта носителей;
материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Минусы водяного отопления

Теплообменник в любой печи, построенной опытным печником или своими руками, снижает время, которое печь остается теплой. Ей необходимо прогреть не только свою поверхность, но и воду из системы. Это стоит учитывать при строительстве

Особенно важно, если дом не используется зимой, правильно подобрать жидкость для заполнения системы. Если решено залить в теплообменник и трубы воду, что присуще водяным системам отопления, то зимой она может замерзнуть, что станет причиной выхода из строя

Их стоимость существенно отразиться на всем бюджете при создании системы отопления, однако монтаж не предполагает использования очень толстых труб, да и батареи, имеющиеся в наличии в каждом строительном магазине, уже не те, что использовались раньше. Их форма и объем жидкости, необходимый для работы всего контура, созданы для минимизации расходов топлива.

Изготовление разных видов теплообменника

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
Проверьте бак на герметичность.
Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
Подсоедините к медной трубке регулятор мощности.
Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
Запаяйте герметично бак.
Наполните водой.
Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

проста в изготовлении;
легко чистится;
долговечна;
применима к любому теплоносителю;
в отличие от пластинчатой трубы может работать под давлением;
изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

Приварите боковой стороной тройник к обеим сторонам наружной трубы.
Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Конструкционные особенности

Если собственник здания имеет опыт кладки кирпича или печных работ, монтаж может быть произведен своими руками. Перед подключением водяной отопительной системы также понадобится изготовить теплообменный узел.

Несмотря на то, что строительный рынок предлагает большой выбор готовых конструкций, самостоятельное изготовление более выгодно. Собственноручная установка позволяет учесть все параметры данной конкретной печи, ее размещение и габариты топливного отсека.

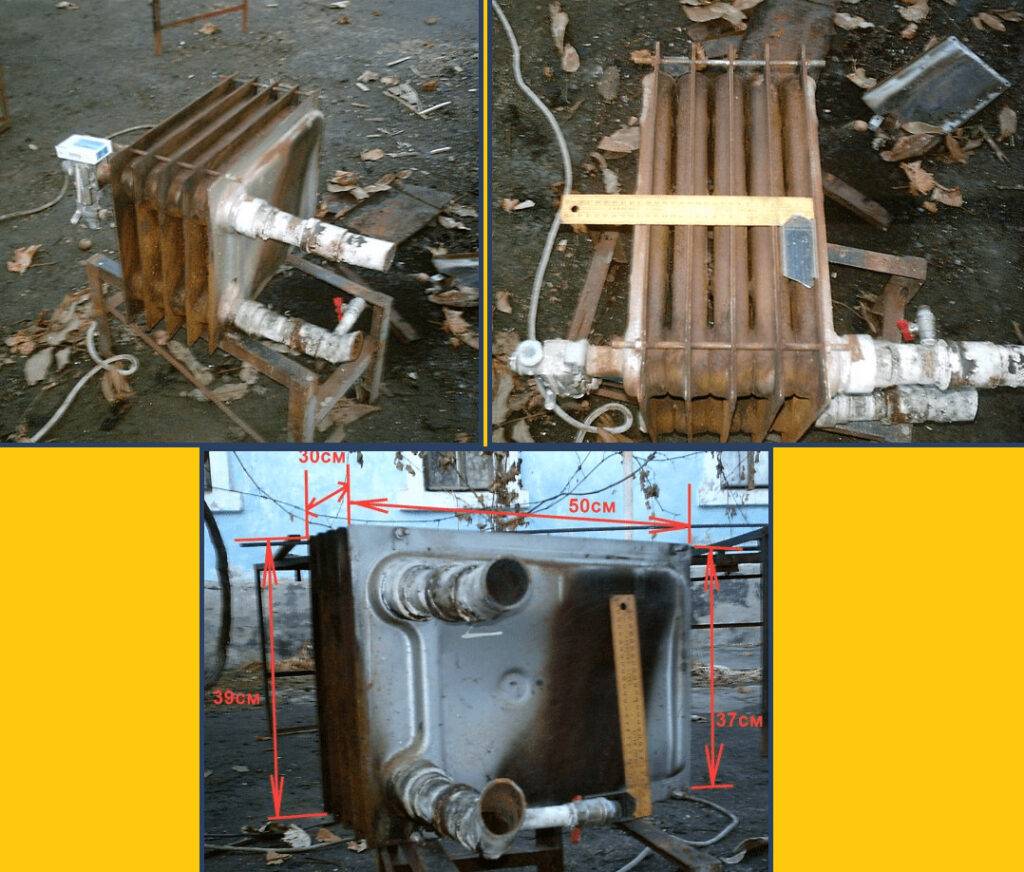

Теплообменник из труб

Устройство системы печного отопления с водяным контуром подразумевает монтаж теплообменника в топливном отсеке печи и подключение к нему труб для подачи рабочей жидкости. Для отопительно-варочных печей и кухонных плит хорошо подойдут змеевики, сваренные из труб и размещенные в металлических емкостях. Их изготовление требует профессионализма, а очистка от продуктов горения достаточно трудоемка, но извилистая поверхность обеспечит быстрый нагрев.

Применяемые в конструкции 50-милиметровые трубы П-образной формы можно заменить отрезками профильных труб 40х60 мм. Это упростит работы по сварке и серьезно облегчит монтаж. Если печь не применяется для приготовления пищи, к верхней части теплообменного узла привариваются дополнительные трубки малого диаметра. Конструкция, улучшенная своими руками, будет отдавать намного больше тепла.

Теплообменник из листовой стали

Устройства такого типа применяются в печах, предназначенных исключительно для обогрева помещения. Для их изготовления понадобится листовой металл толщиной в полсантиметра, отрезки прямоугольных труб 40х60 мм, а также круглые трубки того же диаметра для подвода воды к рабочей поверхности. Габариты теплообменников зависят от размеров печных отсеков для топлива.

Подобная система отопления может быть применена для отопительно-варочной печи или простой кухонной плиты. Для этого конструкцию необходимо смонтировать так, чтобы нагретые газы из топливной камеры двигались в направлении верхней полки регистра, обтекали ее и входили в дымовые каналы.

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство — это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство — низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

защита элементов системы от повреждений вследствие разморозки;
антикоррозийная защита, обусловленная соответствующими присадками;
отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например — для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

Равномерно и экономично распределять тепло по обогреваемым помещениям.
Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком — это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Теплообменник для банной печи своими руками

Конструкция самодельных теплообменников для кирпичных печей бывает разнообразной. Наиболее приемлемый, недорогой и качественный вариант – это система из нержавеющей стали.

Ниже представлена элементарная схема теплообменника для кирпичной печи.

Технология изготовления:

В качестве основы прибора используйте листовой металл, толщиной от 2 мм.
Из металла изготовьте 2 резервуара: 1 — верхний цилиндрической формы, 2 – прямоугольной. Размеры рассчитываются индивидуально, в зависимости от размеров вашего банного помещения.
Соедините резервуары между собой трубами.
При помощи сварки заварите нижнюю трубу и заполните водой теплообменник. Выходное отверстие соедините с основной емкостью.
Заполните систему сжатым воздухом и проверьте герметичность швов.
Длину труб постарайтесь по возможности сделать минимальной. Это необходимо для того, чтобы большие потоки тепловой энергии быстро передавались теплоносителю.
Перед тем как монтировать устройство в общую систему, на выходной, а затем и на входной трубе, смонтируйте резьбы.
Все швы сделайте максимально плотными, без видимых зазоров.
Если в своем устройстве вы не предусматриваете насос, то система циркуляции воды должна осуществляться таким образом: из бака холодная вода по трубе подступает к печи, а горячая вода возвращается в бак. При этом трубы устанавливайте с соблюдением угла наклона от 2 до 5 градусов.
Для прогрева соседних помещений теплоизолируйте бак.
Слабое место теплообменника – это подверженность коррозии при контакте с влагой. Синтетические средства обработки металла не подойдут в данном случае, так как они обладают низкой теплопроводностью. Лучше изначально для изготовления системы применять более долговечные трубы из меди или стали.

Как сделать теплообменники своими руками
