Теплообменник для банной печи — способы изготовления и подключения

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.

Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.

Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.

Работы выполняют с соблюдением следующих рекомендаций:

Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.

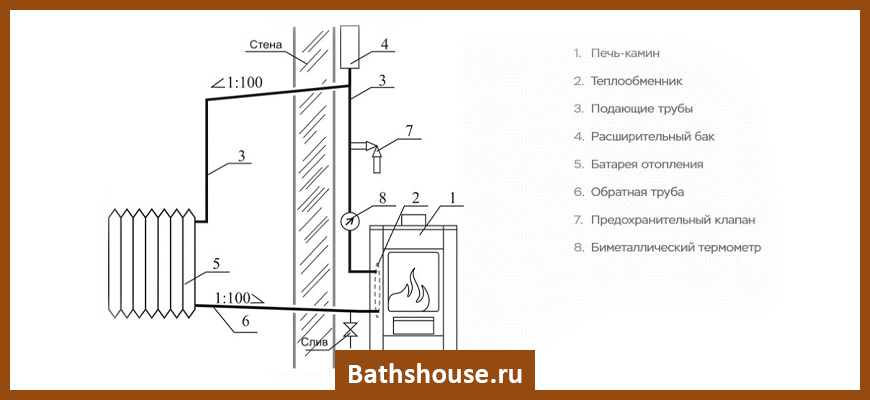

Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.

Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.

Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.

За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.

В качестве недостатков выделяют:

Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.

Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.

Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.

Источник

Принцип работы печи с теплообменником

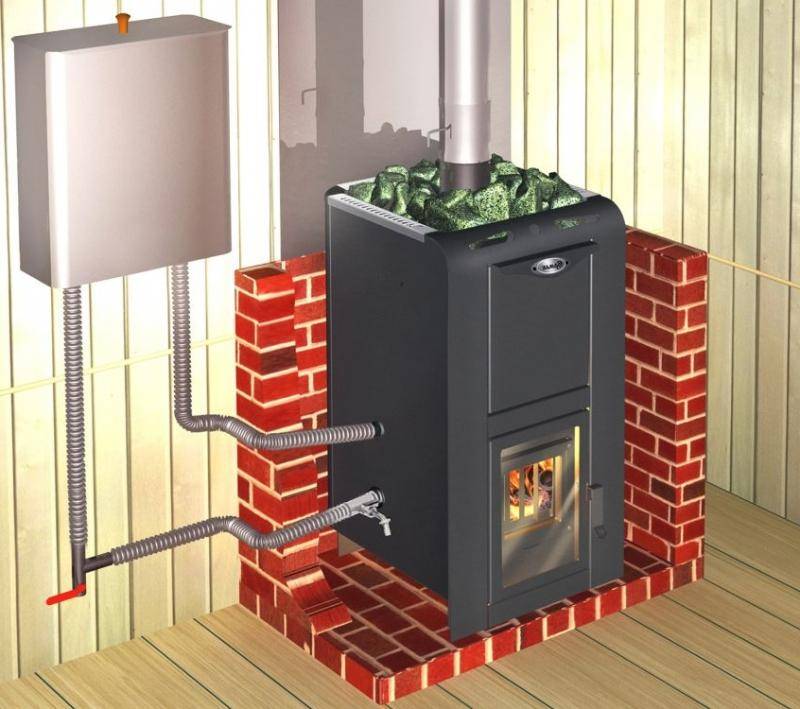

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Похожие сообщения

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или  нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Виды ёмкостей, особенности монтажа, габариты

Баки подходят для эксплуатации при высоких температурах и избыточной влажности. Изделия не подвластны воздействию коррозии. Благодаря высококачественной сварке, швы баков абсолютно герметичны, что исключает тепловые потери.

Баки различают по форме и исполнению:

• овальные конструкции на трубе – самоварный тип;
• овальные контурные изделия – вертикальное исполнение;
• овальные контурные баки – горизонтальное исполнение;
• прямоугольный бак на трубе – самоварный тип;
• прямоугольные контурные баки.

Объём баков варьируется в пределах 55 – 125 литров, что позволяет купить изделие, соответствующее вашим требованиям. Баки для бани используются с целью хранения разогретой воды. Жидкость заливается в ёмкость через специальный штуцер, также для этих целей может использоваться верхнее отверстие.

Бак, как правило, изготовлен из стали AISI 430, толщина листов достигает 1 мм, благодаря чему прекрасно удерживается температура. Бак на трубе монтируется на дымоход, помещаясь над топкой. Основным элементом конструкции, является труба, производительность определяется в зависимости от её диаметра, варьируемого в пределах 110 – 120 мм.

Контурным бакам предписано находиться в сопредельном помещении бани, например, в моечной комнате. Принцип действия контурных конструкций заключается в вытеснении холодной жидкости горячей водой, которая была разогрета в регистре. Изделие комплектуется парой штуцеров и крышкой. Преимуществом является возможность монтажа в любой точке объекта, что очень удобно, если баня небольшая.

Рекомендуется купить изделие, соответствующие условиям эксплуатации. Парная, в которой будет установлена система и мебель для бани должна по своим параметрам подходить для использования выбранной конструкции. Учитывая особенности внутреннего устройства помещения, его площадь, возможности монтажа, следует подобрать продукт, который идеально подойдёт для использования в таких условиях. Покупка порадует, если банная печь будет максимально функциональной, а ее производительность позволит добиться оптимального эффекта от эксплуатации.

Что нужно знать о конструкции

Проще всего будет купить встроенный теплообменник в печь еще на моменте постройки и закладки. Но не все столь дальновидны, а многие просто не сталкиваются с такой необходимостью. Но стоит понимать, что если печь уже функционирует, ничего не помещает найти нужный змеевик. Установка не считается сложной, хоть и требует соблюдения некоторых правил.

По тому, как работают теплообменники, можно поделить их на три основных группы:

• теплообменник внутри печи;
• наружные конструкции, представляющие собой бак у стенки печи;
• наружный трубный контур, который нагревается за счет отходящих газов.

Внутренний теплообменник может быть сделанным в виде змеевика или бака – принцип действия тут аналогичный. В любом случае нагревающий элемент устанавливают прямо в топливник. Нужно его монтировать так, чтобы на деталь не попадал огонь, и она не подвергалась действию наиболее высоких температур. Но в то же время ее делают на пути отхода газа. Если конструкция будет установлена правильно, то она прослужит долго, не будет плавиться. Но назвать такой вариант эффективным нельзя, ведь змеевик забирает тепло прямо из печи, то есть понижает ее производительность. Именно поэтому КПД тут составляет всего лишь 50%.

Наружный бак вешают к одной из стен печи. Легче монтажа не найти, однако на этом плюсы практически и заканчиваются. Требуется постоянно добавлять холодную жидкость, а тепло, проходящее сквозь стенки, недостаточное, чтобы обеспечить обогрев парилки.

Наиболее эффективными считаются конструкции для отбора тепла из газов. Они повышают тепло от топлива на 60% и никак не влияют на производительность печи. Здесь бак монтируют прямо на выходе дымоходной трубы. Многие современные типы печек, например, Ермак и Термофор, сделаны именно по такому принципу. К такому баку могут быть присоединены патрубки с выносной, дополнительной емкостью.

Другие долговечные и простые варианты

Выше была рассмотрена конструкция, когда змеевик теплообменника размещается в металлическом корпусе. Но существует несложный и практичный вариант использования такого элемента. Дымоход обвивается медной трубкой. Она всё время прогревается, за счёт чего температура проходящего по ней воздуха заметно увеличивается в течение непродолжительного периода времени. К дымопроводу такая спираль приваривается полуавтоматической сваркой или аргоновой горелкой. Используемое в качестве припоя олово предварительно нужно обезжирить ортофосфорной кислотой. Соединение получится долговечным и надёжным.

Решетка вокруг дымохода, заполненная камнями — это тоже своего рода теплообменник

Домашние мастера зачастую создают теплообменник из гофрированных труб. В этом случае дымоход оборачивается вкруговую тремя алюминиевыми гофрами. Присутствующий в трубах воздух будет прогреваться от стенок дымопровода, а хозяину дома просто нужно будет направить его в нужную комнату. Для того чтобы сделать теплосъём более продуктивным, обмотайте спирали гофры пищевой плёнкой.

На участке дымохода, проходящего по мансарде, можно установить теплообменник, работающий так же, как функционирует колпаковая печь. Принцип работы такой системы основан на законах физики: воздух, нагретый до высокой температуры, поднимается вверх, а, остывая, он опускается вниз. Такой вариант подходит, если дымоход в доме выполнен из металла, который больше всего раскаляется на уровне второго этажа. Риск ожога или возникновения пожара снижается с помощью колпака.

Чтобы накопить тепло, некоторые домашние мастера вокруг такого теплообменника на трубу устанавливают сетку с камнями, и, облагородив подставку, привносят в комнату ещё больше уюта. Такой вариант не только согревает, но и успокаивает. А принцип работы данной конструкции не допускает прогрев  труб выше 170 градусов.

Установка на дымоходную трубу теплообменника позволит вам использовать тепло более рационально. Но, приобретая конкретную модель такого устройства, необходимо корректно подбирать режимы его работы и мощность. Иначе вы рискуете нарушить условия работы самого теплогенерирующего агрегата.

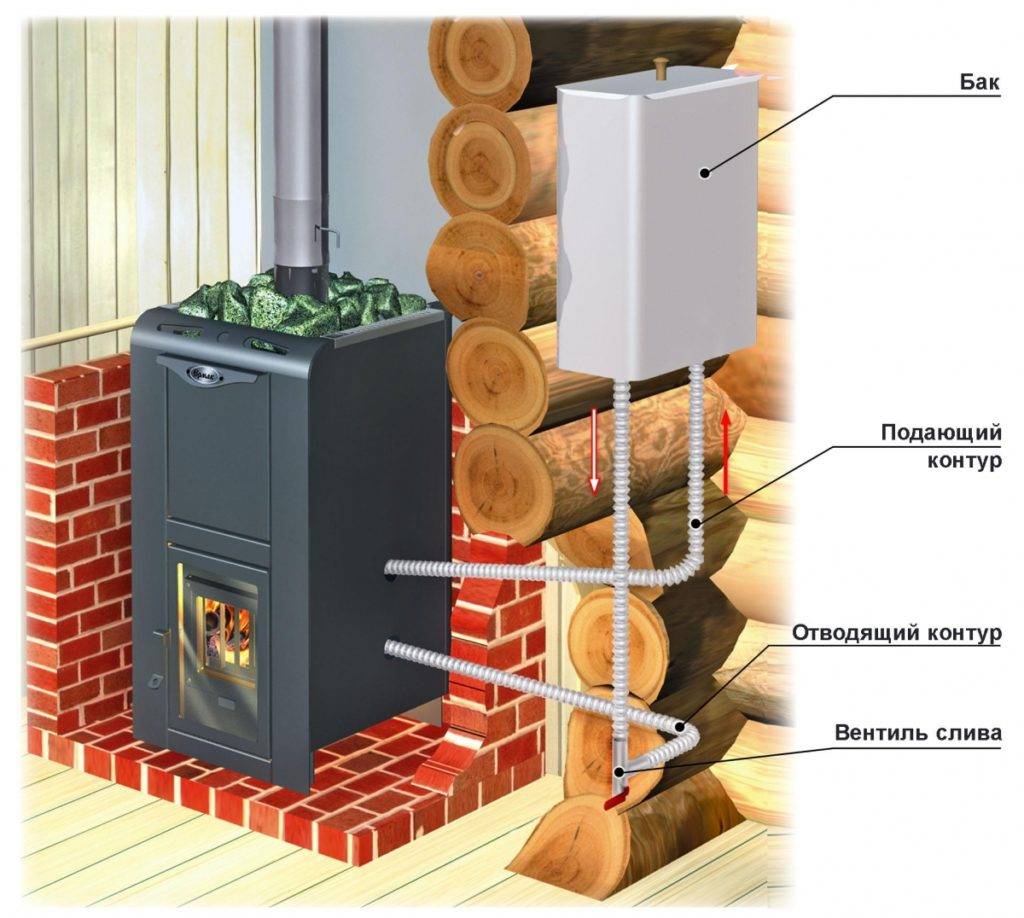

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Особенности устройства выносного бака

Выносная ёмкость должна иметь такой объём, чтобы вода нагрелась только после двух часов работы теплогенератора. Если этот параметр будет не соблюдён, то вода закипит, перенасыщая паром банное помещение.

Бак слишком большого объёма изготавливать также не стоит, поскольку вода будет нагреваться слишком долго.

При выполнении правил по установке и эксплуатации банных теплогенераторов с теплообменником, это оборудование прослужит долго и эффективно.

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

• С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.

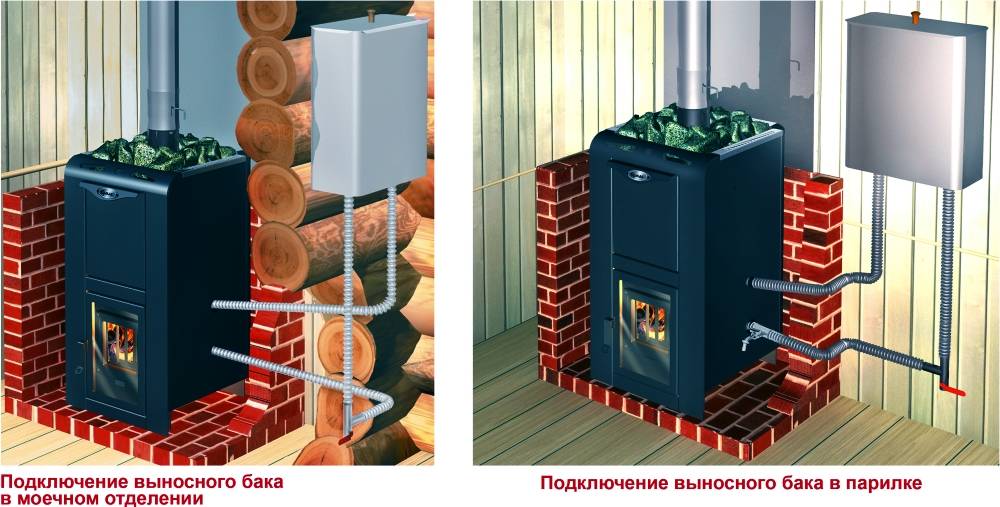

• С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
• С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

• С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
• С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Монтаж печи с теплообменником – особенности проведения работ

Чтобы монтаж печи с теплообменником для бани прошёл без особых проблем нужно следовать определённой последовательности действий.

1. Конструкция должна быть установлена на фундаменте, залитом вглубь до полуметра.
2. Отопительная система огораживается кладкой из огнеупорного кирпича на растворе из глины и песка.
3. В помещении, где установлена печь, размещают основной теплообменник, а топку выводят в заранее обустроенное в стене бани отверстие.
4. Горячая жидкость поступает по трубам, обмотанным теплоизоляционным материалом в ёмкость для воды либо радиаторы отопления.
5. Дымоход выводят через обустроенное в крыше отверстие.
6. Все места стыков качественно герметизируют.

Как выбрать

Выбор подходящего теплообменника основан на анализе конструкции имеющейся (или строящейся) печи. Если нужен небольшой встроенный бак, надо сначала найти порядовку, рассчитанную на установку дополнительных емкостей.

Если планируется монтаж на дымоход, надо выбирать модель одинакового диаметра. Это важный момент, так как использование переходников здесь крайне нежелательно. Кроме того, важен объем емкости — если он слишком мал, вода может закипеть. Если слишком велик — нагрев будет продолжаться слишком долго, особенно, если внешний накопитель достаточно велик.

Варианты подключения

Еще одним важным моментом станет стоимость теплообменника. Рекомендуется отдавать предпочтение отечественным моделям — они на порядок дешевле, а изготовлены из металла лучшего качества.

Коротко о главном

Если для прогрева бани применяется классическая дровяная печь, то для нагревания воды в накопительном баке необходимо установить теплообменник. Он позволит значительно сократить расходы. Например, отпадет нужда в электрическом бойлере.

Принцип работы теплообменника очень прост. А вот конструкций много. Владельцу придется выбрать самый приемлемый только индивидуально. Потому что универсального способа не существует. И нужно только на месте решить, какой лучше всего подходит. А на решение повлияет и материал, из которого сделана печь, и место расположение накопительного бака.

Оценок 0

Расчет площади теплообменника

Печь для бани с теплообменником для отопления должна давать 5 кВт тепла при стандартной площади для обычной семьи. Рассчитывая самостоятельно размеры элементов системы, исходят из того, что 1 м2 площади теплообменника дает около 9 кВт.

Рекомендуется делать размеры с большим запасом, так как на эффективность системы влияет расположение и форма котла, качество топлива.

Проектируя систему для получения горячей воды (с выносным баком) следует учитывать, что сама емкость будет дополнительно обогревать помещение.

Схема подключения теплообменника в бане проста для печей заводского производства в соответствующих моделях. Однако для людей, имеющих навыки сварки, вполне по силам собрать систему самостоятельно и для кирпичной печи. Для системы с естественной циркуляцией понадобятся трубы, фитинги, фурнитура (2 крана), бак для воды.

Чем и как соединять внешний бак с теплообменником

Теплообменники для бани применяют в строительстве из устойчивых к жару материалов. Все детали, взаимодействующие с печкой, нагреваются. Поэтому патрубки делают из нержавеющей стали. Чугунные детали подвержены коррозии, их использовать нерационально. Трубопровод из пластика или гибкие шланги допускается применять при установке конструкции для бани своими руками.

Современные технологии помогают выбирать разнообразный материал для конструкции. Главное требование – стойкость к жару. Тангит, паронит для уплотнителей и соединений на стыках и поворотах станут отличным решением при строительстве печи для бани.

Кран для слива необходимо присоединить к резервуару с водой. Слив производится, чтобы не допустить в мороз замерзания воды, которая разорвет трубы. Консервация системы на зимнее время потребует профилактических действий для сохранения работоспособности теплообменника в бане.

Печи с водяным контуром из регистров

Теплообменники из медных сплавов считаются самыми капризными в эксплуатации. Из-за невысокой температуры плавления медь легко прогорает при отсутствии жидкости в контуре, поэтому многие заказчики останавливают свой выбор на более жаростойких материалах, таких как нержавейка, сталь или даже чугун.

За редким исключением, трубы из чугуна и стали, и тем более нержавейки, очень сложно изогнуть в форме спирали или змейки, поэтому при изготовлении теплообменника трубчатые заготовки просто сваривают в виде регистров.

Например, на фото ниже изображен один из наиболее удачных вариантов переоборудования известной модели «Булериан» в печь для бани с водяным контуром.

В нижней и верхней части корпуса печки видны коллекторы подвода и отвода горячей воды, при этом трубы не мешают установке корзины для камней.

Печь с теплообменником своими руками

Сооружение печей с теплообменником для дома или бани можно провести своими руками. Специалисты уверяют, что ничего сложного в этом нет. Но самое главное во всем этом процессе – сделать правильный расчет мощности прибора. Практика показывает, что, даже проведя точный расчет, практически невозможно точно подобрать размеры самого теплообменного прибора. Его габариты все равно будут приблизительными.

К примеру, чтобы отопить небольшую баню, потребуется всего 5 кВт тепловой энергии. Чтобы нагреть воду в теплообменнике, потребуется приблизительно один квадратный метр площади, что соответствует 9 кВт тепла. А так как мощность дровяной печки падает достаточно быстро, надо будет взять размеры с небольшим припуском. После чего, учитывая все выкладки, можно своими руками изготовить теплообменник для печи.

Устройство банной печки с теплообменником

Вот все, что касается банных печей, в состав которых входит теплообменный аппарат. Как было сказано выше, надо правильно подойти к выбору модели и ее мощности.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

ТЕПЛЫЙ ПОЛ в бане с помощью ПЕЧИ? Банная печь Горыныч-3.

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Простая конструкция: змеевик

Более простая конструкция — змеевикиз медной или алюминиевой трубки

Диаметр трубки выбирают так, чтобы было удобно ее подключать к штуцерам водяного бака-накопителя. Для гибки удобнее трубы с диаметром не более 28 мм. Длина в любом случае не должна превышать 3 метров — это обязательное условие для естественной циркуляции теплоносителя. Для подключения нагревательного змеевика к баку используют гибкую подводку для горячей воды.

Такую конструкцию теплообменника можно использовать для получения горячей воды, реже — для отопления небольших помещений. Максимальная эффективность нагрева достигается, если установить змеевик на дымоход простой печи типа буржуйки с высокой температурой дымовых газов.

Змеевик на дымоход своими руками

Теплообменник из трубы обычно устанавливают на дымоход металлической печи, установленной в гараже или мастерской, для получения теплой воды или отопления. Возможна также установка змеевика на банную печь.

Необходимые материалы:

• труба из меди, алюминия или стали — около 3 метров;
• гибкая подводка для ГВС диаметром ¾ дюйма — 2 штуки необходимой длины;
• накопительный бак, оснащенный поплавковым краном для подачи воды и сливным краном для ее потребления;
• шаровый вентиль для слива системы.

Последовательность выполнения работ:

1. Самое сложное при выполнении такого теплообменника — согнуть трубу в виде спирали, не уменьшив ее сечения. Медные трубы диаметром меньше 28 мм можно согнуть с помощью трубогиба без нагрева. Стальные и алюминиевые, а также трубы большего диаметра перед формовкой необходимо разогреть паяльной лампой.
2. Также можно использовать такой способ: трубу заполняют сухим песком и плотно затыкают ее концы деревянными заглушками. Гнут трубу по шаблону — трубе, имеющей диаметр дымохода, после чего убирают заглушки и высыпают песок, трубу промывают под большим напором воды.
3. На концах трубы нарезают резьбу и устанавливают переходники для подключения к системе.
4. Трубу устанавливают на дымоход. Для улучшения теплопередачи можно произвести пайку змеевика на дымовую трубу оловом, предварительно обезжирив места пайки и удалив окислы ортофосфорной кислотой.
5. Бак вешают на стену или устанавливают на опору выше уровня размещения змеевика. Подключают нагреватель к бачку с помощью гибких шлангов. В нижней точке системы устанавливают сливной кран.

При использовании теплообменника-змеевика в закрытых системах отопления необходима установка циркуляционного насоса! Теплоноситель может закипеть, и при плохой циркуляции возможен гидроудар с разрушением элементов системы!

Видео: получение горячей воды от теплообменника-змеевика, установленного на дымоходе

Рекомендации опытных мастеров

Монтируя теплообменник для горячей воды в баню, нужно помнить о том, что:

• Выносной бак для воды следует подбирать в соответствии с мощностью банной печи — слишком большая емкость будет долго нагреваться. В маленьком баке вода рано закипит и заполнит моечную ненужным паром.
• Соответствовать печи должен и теплообменник — слишком большая конструкция снизит эффективность печи. Оптимальным считается вариант, когда система забирает 10 проц. от мощности печки.
• Трубы системы не следует закреплять жестко к стенам — их линейные размеры изменяются при нагреве.
• Для резьбовых соединений системы используется только уплотнитель, способный выдержать высокие температуры.
• В системе с естественным теплообменом (без использования насоса), нужно соблюдать уклон в 2 – 5 градусов верхнего и нижнего контуров труб.
• Бак для бани с теплообменником не должен быть пустым во время топки печи.

Печка для бани с теплообменником позволит получить максимальный комфорт и, одновременно, сохранить очарование этой любимой традиционной процедуры.

Что такое теплообменник

Теплообменник для бани предназначен нагревать горячую воду. Работа устройства основывается на физических свойствах жидкости. Вода, нагреваясь, поднимается выше. Холодная опускается. Теплообменник имеет небольшие размеры, поэтому нагрев внутри осуществляется короткими сроками.

Качественный прибор обеспечивает постоянную подачу горячей воды с минимальными энергозатратами.

Современные модели не только обеспечивает наличие горячей воды в бане, но играет роль дополнительного обогревателя. Существует несколько конструкций моделей нагревателя. Самый недорогой вариант приобрести готовую печь с теплообменником. Место установки системы планируется еще на этапе постройки бани.

Качественный теплообменник в сравнении с бойлером имеет плюсы:

• Постоянное обеспечение горячей жидкости. В бойлере горячая вода кончается, приходится ждать не меньше 20 минут, пока нагреется новая порция.
• Теплообменник имеет небольшие размеры, устанавливается прямо на печь. Не надо искать дополнительное место под установку.
• Цена устройства простой модели ниже, чем для бойлера большого объема. А бойлеры небольшого объема для бани не подходят.
• Не надо устанавливать бак с горячей жидкостью над теплогенератором.

Выгоднее приобрести недорогой, простой по конструкции подогреватель. Оборудование способно обеспечить горячей водой до 10 человек.

Принцип работы

Во всех моделях генератора для печей имеются две присоединительные трубы. Одна из труб расположена выше, другая ниже. Холодная жидкость поступает внутрь устройства по нижнему патрубку принудительным или естественным методом. Горячая жидкость поднимается, по верхней трубе поступает в накопительную систему. От объема накопителя зависит, сколько горячей воды постоянно доступно для мытья. Бак располагается в парилке, моечном отделение. Состоять система может из двух баков или металлической спирали, бака.

Какие функции выполняет

Основная функция любой модели подогревателя — нагрев воды, затем постоянная подача в накопительный бак. Нагрев осуществляется при контакте нагревающейся металлической поверхности с трубой или топкой печи.

В зависимости от модели печи для бани и метода установки различают несколько конструкций подогревателя бани:

• Расположенные внутри тела банной печи.
• Расположенные около корпуса.
• Расположенные возле трубы дымохода, ближе к печи.

Накопительный бак располагают в моечном отделении или предбаннике. Он служит дополнительной системой отопления. Горячая,жидкость нагревает бак, система аккумулирует тепло для помещения. Сильно прогреть предбанник таким образом не получиться, но на 5-6 градусов реально. Это значительно экономит энергозатраты на отопление.
