Теплоаккумулятор для котлов отопления, принцип работы и расчет

Инструкция и видео по подключению теплоаккумулятора к твердотопливному котлу

1. Вначале устанавливается котел по стандартной схеме. На трубах, идущих от него к накопителю, обязательно нужно установить группу безопасности и трехходовой клапан. Последний защищает котельную установку от конденсата. Если в котле ручная загрузка, то температура воды в обратной магистрали будет не ниже 55 град., а для его аналога гидролизного типа она лежит в пределах от 65 до 75 град. Под этот показатель подбирается соответствующий клапан. Перед ним устанавливается циркуляционный насос, нагнетающий горячий теплоноситель в буферный бак.
2. В систему подключается теплоаккумулятор.
3. На верхней трубе устанавливается трехходовой смесительный кран.
4. Подключается насос. Для его подсоединения в систему нужно дополнительно установить на верхней части накопителя обычный релейный термостат, который имеет погружную гильзу.
5. После него необходимо предусмотреть два обратных клапана: лепестковый вид будет расположен на горячей трубе, а пружинный на обратке. Они необходимы для введения в систему газового котла.

Установка, работающая на газу, признана выполнять две функции: она выступает альтернативным источником тепла, а также компенсирует долгий нагрев отопительной системы котлом, уменьшая его от 4 часов до получаса. Газовая установка дает в систему воду, нагретую до 40 град., а котел нагнетает ее до 60 град. Когда такая вода продвигается по системе, в газовом устройстве происходит автоматическое отключение. В случае если в системе температура станет меньше 40 град., газовый котел снова включится и начнет обогревать жилье.

Простой тепловой аккумулятор

Самый простейший теплоаккумулятор своими руками можно изготовить, основываясь на принципе работы термоса – он за счет своих непроводящих тепло стенок не позволяет жидкости остывать на протяжении продолжительного временного периода.

Для работы необходимо подготовить:

• Бак желаемой емкости (от 150 л)
• Теплоизоляционный материал
• Скотч
• Тэны или медные трубки
• Бетонную плиту

Вначале очередь следует подумать над тем, что будет представлять собой непосредственно бак. Как правило, используют любую имеющуюся под руками металлическую бочку. Объем ее каждый определяет индивидуально, но брать емкость менее 150 л не имеет практического смысла.

Выбранную бочку необходимо привести в порядок. Ее следует почистить, удалить изнутри пыль и прочий мусор, обработать участки, на которых начала образовываться коррозия.

Затем готовится утеплитель, которым будет оборачиваться бочка. Он будет отвечать за то, чтоб тепло как можно дольше сохранялось внутри. Для самодельной конструкции прекрасно подойдет вата минеральная. Окутав с внешней стороны емкость, необходимо ее хорошенько обмотать скотчем. Дополнительно поверхность накрывают листовым металлом или окутывают фольгированной пленкой.

Для того, чтобы вода внутри подогревалась, необходимо выбрать один из вариантов:

1. Установка электрических тэнов
2. Установка змеевика, по которому будет пускаться теплоноситель

Первый вариант достаточно сложен и не безопасен, поэтому от него отказываются. Змеевик же можно соорудить самостоятельно из медной трубки диаметром 2-3 см и длиной около 8-15 м. Из нее сгибается спираль и помещается в внутрь.

В изготавливаемой модели тепловым аккумулятором является верхняя часть бочки – из нее необходимо пустить отводной патрубок. Снизу устанавливается еще один патрубок – вводной, через который будет поступать холодная вода. Следует их оснастить кранами.

Простое устройство готово к использованию, но перед этим предстоит решить вопрос, связанный с пожарной безопасностью. Располагать такую установку рекомендуется исключительно на бетонной плите, по возможности отгородив стенками.

Как устроен?

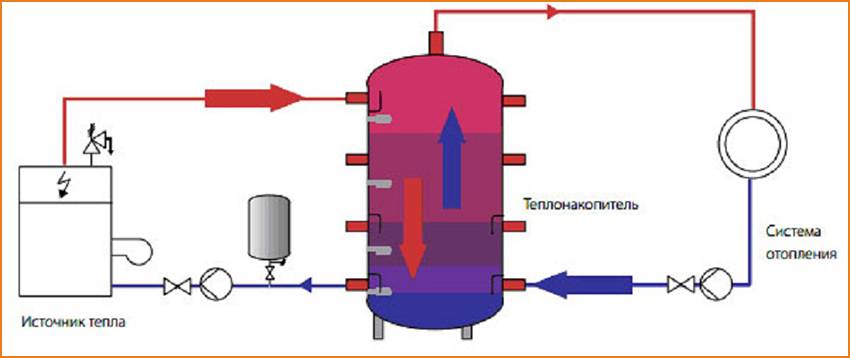

Это большого объема резервуар, имеющий эффективную термоизоляцию, подключаемый между контурами источника (или нескольких) тепла и системой отопительной.

Наиболее простой теплоаккумулятор состоит из:

• бака большой емкости, располагаемого вертикально, и снабженного четырьмя патрубками, находящимися по обе стороны – по два с каждой;
• подключают 2 из них к КТТ;
• еще 2 (с противоположной стороны) — к контуру отопительной системы.

Загрузив топливо, контур разжигают, а насос циркуляционный (Nk) через теплообменник начинает перекачивать воду, выступающую в роли теплоносителя. Холодной она подается в нижнюю часть, а в верхнюю поступает уже подогретой до определенной температуры.

В баке не происходит ее перемешивания благодаря разным показателям плотности ее в горячем и уже остывшем состоянии. Во время, когда прогорает полностью закладка, теплоносителем заполняется ТА.

Вся топливная потенциальная энергия затем преобразуется в тепловую, скапливающуюся в ТА, за исключением потерь, предусмотренных для котла расчетным КПД.

Принцип действия теплоаккумуляторов

Если установить в доме твердотопливный котел, возникнет суровая необходимость в регулярном подкладывании все новых порций дров. Все дело в ограниченном объеме камеры сгорания – она не может вместить в себя безлимитное количество поленьев. Да и систем их автоматической подачи еще не придумали, если не брать в расчет пеллетные котлы с автоматикой. Иными словами, за работой системы отопления придется следить самостоятельно.

Максимальную мощность данные котлы развивают в тот момент, когда в них весело полыхают дрова. В этот момент они дают много лишней энергии, поэтому пользователи дозируют дрова аккуратно, подкладывая их по одному полену. В противном случае в доме будет слишком жарко. Ничего хорошего в этом нет, так как из-за этого возрастает количество подходов, и без того высокое. Проблема решается с помощью теплоаккумулятора.

Тепловой аккумулятор для отопления представляет собой аккумулирующую емкость, в которой накапливается горячий теплоноситель. Причем в контур отопления энергия отдается строго дозировано, что обеспечивает стабильность температуры. За счет этого домочадцы избавляются от температурных колебаний и частых подходов для закладки дров. Аккумулирующие баки способны накапливать излишки тепловой энергии и плавно отдавать их в отопительные контуры.

Попробуем объяснить принцип работы на пальцах:

Простота конструкции термоаккумулятора не только повышает надежность агрегата, но и упрощает ремонт и плановое обслуживание.

• Установленный в системе отопления с теплоаккумулятором отопительный котел загружается дровами и производит большое количество тепловой энергии;
• Полученная энергия направляется в тепловую батарею и накапливается там;
• Одновременно с этим, с помощью теплообменника, происходит забор тепла для системы отопления.

Буферный бак для отопления (он же теплоаккумулятор) работает в двух режимах – накопление и отдача. При этом мощность котла может превышать необходимую тепловую мощность для обогрева жилища. Пока в топке будут гореть дрова, будет происходить накопление тепла в термоаккумуляторе. После того как поленья потухнут, энергия еще долго будет забираться из аккумулятора.

Примерно так же устроены аккумуляторы тепла Лежебока для парников и теплиц – днем они накапливают тепло от солнца, а ночью отдают его, согревая растения и препятствуя их замерзанию. Только выглядят они несколько по-другому.

Теплоаккумуляторы для систем отопления необходимы и в том случае, если в качестве источника тепла используются солнечные батареи или тепловые насосы. Те же батареи не могут давать тепло круглосуточно, так как в темное время суток их эффективность падает до нуля. В светлое время дня они будут не только отапливать дом, но и накапливать тепловую энергию в накопительном баке.

Теплоаккумуляторы могут пригодиться при использовании электрических котлов. Такая схема оправдывает себя на двухтарифной системе оплаты. В этом случае система настраивается так, чтобы в ночное время происходило накопление тепла, а в дневное начиналась ее отдача. Благодаря этому у потребителей появляется возможность сэкономить деньги на потреблении электроэнергии.

Теплоаккумулятор и горячее водоснабжение

Теплоаккумулятор и ГВС

Еще одним важным вопросом является устройство в доме горячего водоснабжения. Здесь ТА тоже может прийти на помощь.

Конечно, использовать воду непосредственно из системы отопления для санитарных нужд нельзя.

Но здесь есть как минимум два решения:

• Подключение к ТА пластинчатого теплообменника, в котором будет нагреваться санитарная вода — применяется на самых простых моделях ТА.
• Покупка теплоаккумулятора со встроенной системой ГВС — она может быть реализована при либо помощи отдельного теплообменника (змеевика), либо по схеме «бак в баке».

Можно, конечно, еще отдельно приобрести бойлер косвенного нагрева, но я считаю, что это можно сделать только при наличии необходимого места у вас в котельной.

Домашний аккумулятор тепла и его принцип работы

Основная задача, которую выполняет теплоаккумулятор – это поддержание отопительной системы дома с помощью горячей воды, когда по каким-либо причинам не греется печь или котел. При грамотной установке устройства можно добиться улучшения качества обогрева жилья и экономии электроэнергии.

Простыми словами, это большой резервуар с водой, заключенный в теплоизоляционную оболочку.

Преимущества использования аккумулятора тепла:

• Даже при полной остановке работы котлов отопления – помещение будет обогреваться;
• При наличии теплоаккумулятора котел можно не топить на ночь, что даст в итоге нехилую экономию;
• Благодаря тому, что аккумулятор принимает на себя излишки тепла – исключается риск перегрева отопительного контура;
• Есть возможность соединить несколько источников тепла, например, вмонтировать в теплоаккумулятор тэны.

Недостатком теплового аккумулятора считаются его размеры и вес. Они немаленькие и для удобства использования устройства, желательно отвести для него отдельную комнату.

Тепловой аккумулятор (его еще иногда называет буферной емкостью) может играть роль водонагревателя, если внутрь него встроить змеевик. Правда, нагревать воду в большом объеме все же не получится. Заряжать термоаккумулятор можно не только с помощью котла, но и посредством солнечного коллектора. Для этого тоже встраивается змеевик, через который будет течь нагретая солнцем жидкость.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

1. Подготовка системы, слив теплоносителя.
2. Определение места врезки.
3. Приваривание отводов к отходящему от котла трубопроводу.
4. Нарезание резьбы и установка запорной арматуры.
5. Приваривание обводного трубопровода котла.
6. Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

1. Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
2. При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Теплоаккумулятор для отопления своими руками

Изготовлению прибора для накопления тепловой энергии посвящено множество статей и видеороликов, заполняющих пространство сети Интернет. Насколько выгодным будет такое рукоделие?

Из чего состоит теплоаккумулятор для отопления

Чаще всего для изготовления потребуется большая прочная емкость. Приобретение ее, переделка, утепление могут потребовать затрат, сопоставимых с ценой заводского устройства. Делать же теплоаккумулятор для котла из простой бочки категорически не рекомендуется, так как теплоноситель с высокой — 100°С и более, температурой и находящийся под высоким давлением, легко ее разрушит.

В большинстве случаев изготовить качественный теплоаккумулятор своими руками невозможно. А подвергать опасности свой дом и жизнь своих близких вряд ли будет оправданным.

Выбор

Основные требования, предъявляемые к теплоаккумулятору, – это его емкость и комплектация.

Объем резервуара должен соответствовать возможностям теплогенерирующего источника по поддержанию оптимальной температуры жидкости. Средний объем нагреваемого теплоносителя ≈ 25 литров на 1 кВт мощности твердотопливного котла. Максимальное превышение емкости, при сохранении водяным контуром оптимальной температуры, составляет не более 80% от номинального значения.

Рассчитав емкость бака, потребную для беспроблемного функционирования системы отопления и водоснабжения, можно приобрести агрегат в специализированных магазинах или изготовить своими руками.

Комплектация накопительного теплового устройства зависит от возможностей и потребностей домовладельца. Если имеется член семьи, большую часть времени проводящий в доме и управляющийся в котельной, можно обойтись меньшим количеством электроники и датчиков. В других случаях лучше по максимуму автоматизировать процессы теплопередачи во избежание аварии системы.

Основные механизмы и аппараты для комплектации теплоаккумулятора и управления водяным контуром:

• расширительные баки;
• манометр;
• тепловые датчики;
• вентили ручные и управляемые;
• циркуляционные насосы;
• регуляторы температурного режима;
• предохранительный клапан;
• дренажный вентиль.

Своими руками можно изготовить емкость, рассчитанную на давление до 3 бар. Баки, работающие при более высоком давлении, имеют конструктивные особенности (торосферические крышки), такие емкости необходимо приобретать на специализированных предприятиях.

Торосферические крышки теплоаккумулятора

Схемы подключения

Полная схема подключения ТА для системы отопления

Простейшая схема подключения предполагает наличие контурного кольца прогрева котла. Это даст возможность сократить время разогрева основного контура. Термостат не позволит прогонят через теплоаккумулятор холодный теплоноситель (воду или гликоль), пока температура не установится на требуемом уровне.

Как только это произойдет, теплоноситель распределяется в двух направлениях:

1. Прогрев ТА.
2. Прогрев основного бака.

В последнем случае предполагается перемешивание с теплоносителем и перенаправление в бак. Благодаря тому увеличивается КПД и сокращается время прогрева основного контура. Такое подключение дает возможность работать системе автономно (при выключенном насосе).

Отдельный контур сообщает ТА и радиаторы. Чтобы исключит необходимость контролировать работу отопительной системы, в ее состав вводится два байпаса:

1. Содержит шаровый клапан, который перекрывается при выключенном насосе. В работу включается обратный клапан.
2. Если насос остановлен, а шаровый клапан вышел из строя, прокачка теплоносителя производится по второму (резервному) байпасу.

Схему можно упростить, исключив обратный клапан. Это делают, мотивируя тем, что он характеризуется высоким сопротивлением потока. Прибегая к такому шагу нужно помнить, что в случае прекращения подачи электроэнергии придется вручную открывать шаровый клапан.

Более сложная система с использованием альтернативного источника энергии и контура горячего водоснабжения

Если отключения возможны, в систему включают альтернативный источник питания или бесперебойник. Это потребует дополнительных затрат. Целесообразность покупки данного оборудования проявляется после подсчета стоимости труб, фитингов, насоса и клапанов, которые могут прийти в негодность. В результате приобретение ИБП (источник бесперебойного питания) не кажется слишком дорогим удовольствием.

Схемы подключения теплоаккумулятора

Вид схемы подключения зависит от устройства теплового аккумулятора, количества теплогенераторов и контуров потребления. Простейшая схема имеет следующий вид:

Подача теплоносителя из теплогенератора подключается к верхнему патрубку емкости, обратный трубопровод – к нижнему патрубку. К противоположным патрубкам присоединяются контуры потребления. При наличии двух патрубков со стороны потребления к ним подключаются распределительные коллекторы, при наличии системы патрубков – потребители подключаются напрямую (изображено на схеме). Подключение всех линий производится через арматуру с разъемными соединениями – чаще всего через шаровые краны со сгоном типа Американка.

Следует отметить, что при наличии в ТА одного или большего числа теплообменников происходит полное гидравлическое разделение системы потребления и котельной.

В этом случае обязательна установка группы безопасности и расширительного бака мембранного типа с каждой стороны – в системе потребления и в обвязке котельной. При этом расчет объема мембранного расширительного бака для каждой стороны производится отдельно.

При отсутствии теплообменника в аппарате теплоаккумулятор работает в прямом режиме гидравлической стрелки. При этом эффективность аккумулирования тепла несколько снижается, вместо группы безопасности достаточно установить на ТА воздухоотводчик. При наличии в устройстве теплообменников выполняется полное разделение гидравлических потоков, в некоторых случаях оно превосходит по качеству принцип работы классической гидрострелки.

При комбинировании 2 котлов различного типа – газового, твердотопливного, электрического или жидкотопливного – подключение их к емкости может производиться двумя способами:

1. К общим патрубкам с организацией обвязки котлов через трехходовой клапан;
2. К отдельным патрубкам устройства.

Подключение источников теплоты, имеющих разные тепловые режимы работы – альтернативных агрегатов и котлов – чаще всего производится к отдельным теплообменникам.

Схема обвязки теплоаккумулятора с разными источниками тепла

Низкотемпературные теплогенераторы (конденсационные газовые котлы, тепловые насосы, солнечные коллекторы) подключаются к нижней части теплоаккумулятора, высокотемпературные – котлы – к верхней части.

Порядок подключения потребителей имеет схожий алгоритм. К нижней части подключаются низкотемпературные потребители, прежде всего водяные теплые полы и стены, к верхней – бойлер косвенного нагрева, в средней части – приборы водяного отопления – радиаторы и конвекторы. Для обеспечения циркуляции котловой контур и контуры потребления оборудуются циркуляционными насосами.

Большинство ТА оборудованы патрубками для присоединения линии подпитки системы. При наличии теплообменника с этой линии производится пополнение теплоносителем только потребителей тепла – подпитку котлов следует производить по отдельно смонтированной линии.

Теплоаккумулятор – превосходное теплотехническое устройство, сочетающее в себе массу функций. Использование его в системе отопления позволяет снизить расходы на топливо, прежде всего на твердые сорта и электричество. Повышается качество управления системой, возникает возможность интеграции разнотипных источников теплоты. Многофункциональность устройства позволяет исключить из схемы дополнительные устройства – коллекторы, гидрострелку. Практика говорит о том, что затраты на установку теплового накопителя обычно быстро окупают себя.

Рекомендуем прочитать:

Обвязка отопления

Виды отопительных приборов

Печное отопление частного дома

Системы водяного отопления

Подключение бойлера косвенного нагрева к газовому котлу

Основные типы систем водяного отопления

(Просмотров 1 074 , 1 сегодня)

Рекомендации по изготовлению своими руками

Как изготовить бак аккумулятор в системе отопления своими руками? Конструктивно ТА представляет собой емкость, в которой имеются:

• крышка;
• штуцеры для подключения трубопроводов;
• гильзы для установки манометра и термометра;
• предохранительный клапан.

Самодельный бак

Дополнительно бак-накопитель можно оснастить:

• змеевиком для подогрева воды на хозяйственные нужды;
• змеевиком для подключения солнечного коллектора;
• трубчатыми электронагревателями (ТЭНами).

Важное обстоятельство: чтобы теплоноситель не насыщался кислородом, ТА должен быть закрытым. В таком случае он будет испытывать нагрузку от давления, развиваемого циркуляционным насосом.

Бак прямоугольной формы в таких условиях может раздуть, поэтому следует делать его в виде цилиндра со сферическими днищем и крышкой

Бак прямоугольной формы в таких условиях может раздуть, поэтому следует делать его в виде цилиндра со сферическими днищем и крышкой.

• газовый баллон;
• ресивер от компрессора промышленного назначения или от железнодорожного вагона;
• старый бойлер;
• емкость для хранения жидкого азота.

Можно применить и прямоугольный резервуар, но тогда его нужно будет усилить изнутри связями из трубы диаметром 20 мм.

Критерии при подборе

Выбирают теплоаккумулятор, учитывая параметры системы отопления и вид теплоносителя Подбирать тепловой аккумулятор необходимо в соответствии с точными расчетами, учитывающими параметры домашней системы отопления

Однако помимо расчетных значений принимают во внимание общие характеристики тепловых накопителей

• Давление в системе отопления. По этому параметру тепловой аккумулятор должен соответствовать системе отопления. Во всяком случае значение может быть выше, но не ниже. Какое давление сможет выдержать накопитель, зависит от толщины стенок, формы резервуара, материала изготовления. Теплоаккумуляторы для котлов, выдерживающие более 4 бар, имеют выпуклые нижнюю и верхнюю крышки.
• Объем буферной емкости. Этот параметр считают наиболее важным и стараются выбрать емкость такого объема, чтобы накопитель мог аккумулировать все лишнее тепло. Но в то же время и излишне объемный прибор не нужен.
• Наружные размеры и вес. Вопросы транспортировки и размещения оборудования решать придется, поэтому необходимо тщательно все рассчитать: пройдет ли бак в дверной проем, выдержат ли перекрытия при полностью заполненном водой резервуаре.
• Оснащение дополнительными теплообменниками. Они позволяют еще более оптимизировать функционирование системы. Модели подбирают в соответствии со сложностью всей системы.
• Возможность установки дополнительных устройств. Совместно с аккумуляторным буфером обмена устанавливают дополнительные ТЭНы, датчики и регуляторы температуры. Если все элементы системы подобраны грамотно, можно снизить расход топлива в два раза.

Как правильно рассчитать объем

Перед покупкой следует вычислить объем бака, который сможет обеспечить рациональный обогрев вашего дома. Если буферную ёмкость вы монтируете вместе с системой отопления, то для начала соберите данные:

1. Площадь дома.
2. Тепловые потери при различных значениях температуры воздуха (кВт/ч).
3. Объем воды, которая проходит по системе за 1 ч при минимальном значении температуры.
4. Чтобы использовать ёмкость в периоды отключения котла, посчитайте, на сколько часов максимально вы собираетесь его выключать. Полученное число умножьте на величину из пункта 3.

Важно правильно высчитать подходящий объем емкости Если система отопления установлена, тогда рассчитать объем бака легче. В таком случае вы опытным путём можете установить количество воды и временной отрезок между топками в самые холодные периоды (в случае с твердотопливным котлом)

Чтобы из этих данных получить подходящий размер ёмкости, просто их перемножьте. Для дома площадью около 200 кв. м, как правило, используется котел мощностью 25-32 кВт. Из описанной формулы объем теплоаккумулятора должен составить 1 тыс. л. Именно такой расход нагретой жидкости в системе нужен при температуре -25 C, хотя в более тёплые дни вам понадобится меньше.

Расчет

Мощность ,накапливаемая теплоаккумулятором (ТА), рассчитывается исходя из объема емкости, точнее массы жидкости в ней, удельной теплоемкости жидкости, используемой для его наполнения, и разницы температур, максимальной, до которой может нагреваться жидкость, и минимальной целевой, при которой еще может осуществляться забор тепла от теплоаккумулятора к контуру отопления.

Формула:

• Q = m*С*(T2-T1);
• m – масса, кг;
• С – удельная теплоемкость Вт/кг*К;
• (Т2-Т1) – дельта температур, конечной и начальной.

Если вода в котле и соответственно в ТА нагревается до 90ºС, а нижний порог берется равным 50ºС, то дельта равняется 40ºС. Если брать в качестве наполнения ТА воду, то одна тонна воды при остывании на 40ºС выделяет примерно 46 кВт*часов тепла.

Объем	0,5	1	1,5	2	3	5
Аккумулируемое тепло при ΔT = 40ºC, кВт/ч	23	46	69	92	138	230

Запасаемой энергии должно хватать для целевого использования теплоаккумулятора.

Для выбора требуемого объема теплоаккумулятора необходимо определить:

• Время, в течение которого должно хватать накопленной энергии в ТА для покрытия теплопотерь дома;
• Время, за которое должен нагреваться теплоноситель в ТА;
• Мощность основного источника тепла.

Для периодической работы котла в течение суток

Если он нужен для перевода работы котла только на ночной или дневной режим, когда тепло поступает в течение ограниченного времени, то мощности ТА должно хватать для перекрытия теплопотерь дома за оставшееся время. В то же время мощности котла должно хватать для нагрева ТА в установленный срок и опять-таки для обогрева дома.

Допустим, что используется твердотопливный котел с закладкой дров только днем в течение 10 часов, расчетные теплопотери дома для самого холодного периода года составляют 5 кВт. В сутки требуется 120 кВт*часов для полного отопления.

Аккумулятор при этом используется в течение 14 часов, это означает, что в нем необходимо аккумулировать 5кВт*14часов =70 кВт*часов тепла. Если брать в качестве теплоносителя воду, то потребуется 1,75 тонны или же объем ТА 1,75 м3

Важно, что и котел при этом должен выдать в течение всего 10 часов всю необходимое тепло, то есть его мощность должна составлять более 120/10 = 12кВт

Если теплоаккумулятор используется в качестве запасного варианта на случай выхода из строя котла, то запасенной энергии должно хватить хотя бы на сутки или двое для покрытия всех теплопотерь в доме. Если в качестве примера взять все тот же дом на 100 м2, то для его обогрева потребуется 240 кВт*часов за двое суток, а теплоаккумулятор, наполненный водой, должен иметь объем не менее 5,3 м3.

Зато в этом случае не обязательно ТА должен нагреваться в короткий промежуток времени. Достаточно полуторного запаса по мощности котла, чтобы накопить нужный объем тепла за неделю или две.

Расчет приблизительный, без учета снижения тепловой мощности радиаторов в зависимости от температуры теплоносителя и воздуха в помещении.
