Технология кладки дымохода из кирпича

Этапы работы

Обустройство дымохода своими руками требует предельного внимания

Важно, чтобы раствор получился без мусора или камней. По составу он может быть классическим: нужно смешать цемент, песок и воду в пропорции 1:3:3

По консистенции раствор должен быть схож с густой сметаной.

Необходимо, чтобы сверка с порядовкой сопровождала выполнение работы на каждом ряду кладки. Кроме того, необходимо исключить контакт обрамления с внешними стенками. В основном к вытяжному отверстию камина подключается насадная труба, с которой они работают вместе.

Для кладки внутренней части дымохода из кирпича используется раствор из песка и глины. Схема будет следующей: первый этап – 3-4 ряда – это основание трубы. Сечение дымоотвода обусловлено мощностью камина.

Для обеспечения пожарной безопасности через всю протяженность перекрытия потолка необходимо провести расширяющуюся трубу – распушку. Для этого кирпич для дымохода нужно сдвинуть на четверть ширины к внешнему краю. Толщина распушки должна превышать 50 см. Если она не дотягивает до этого значения, ее необходимо по всему периметру расширить листами пожаробезопасного материала (например, асбеста).

После того как перекрытие будет подготовлено, в пространстве между обрешеткой крыши и полом чердака нужно выложить главный стояк, по размеру соответствующий шейке основания.

Далее дымоход возводится с учетом еще одного уличного расширения, которое называется выдрой. Оно необходимо для защиты чердака от атмосферных осадков. Для наружной кладки используется тот же раствор, пропорции приготовления которого указаны выше.

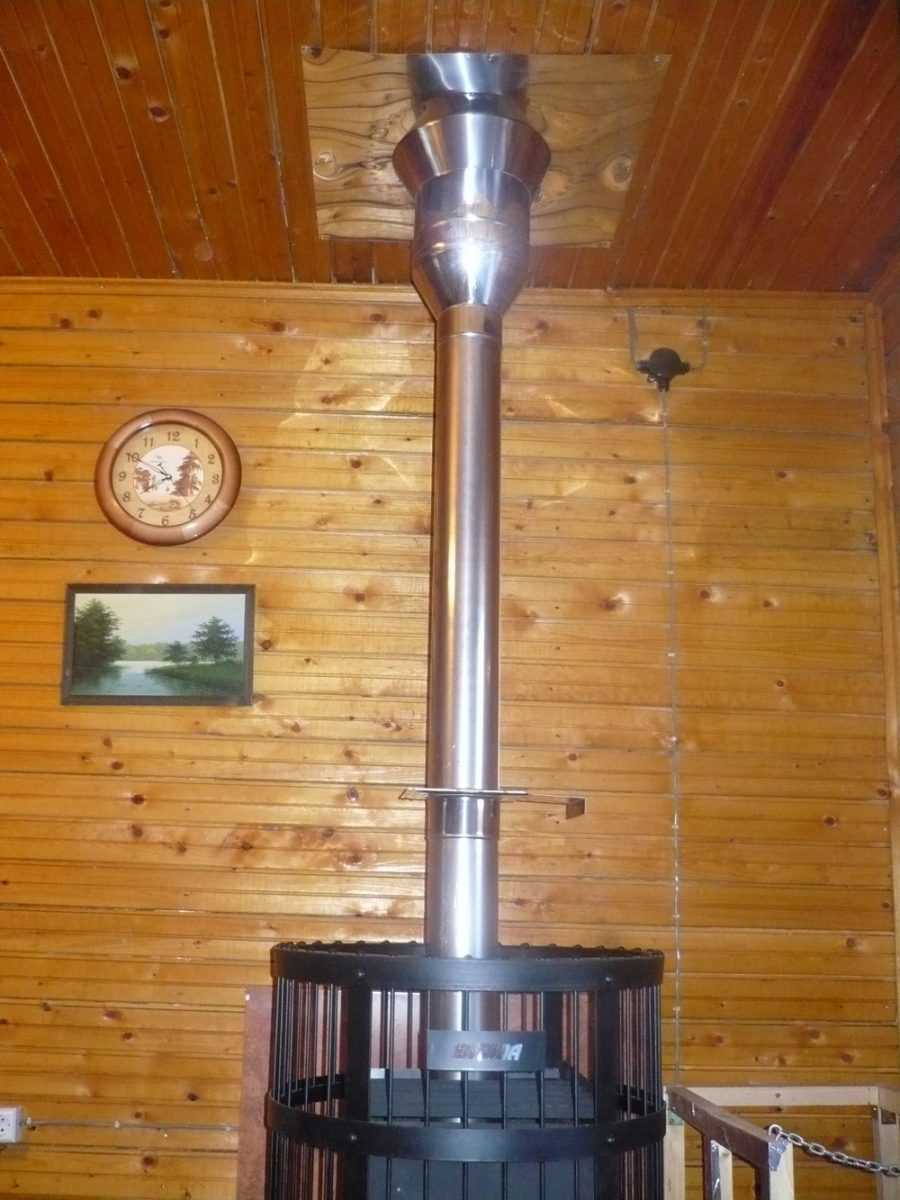

Как изолировать от потолка, крыши и стены трубу в бане

Многие считают, что для грамотного обустройства бани достаточно лишь правильно установить печь и вывести трубу на приемлемую высоту. Однако именно тогда, когда эти работы окончены, приходит время задуматься о том, как изолировать трубу в бане от горючих элементов, дабы избежать пожара, а также крышу от протечек. В лучшем случае следует задуматься об изоляции трубы в бане еще на этапе проектирования, ведь в этом случае готовая конструкция будет более качественной и надежной. Изолировать уже построенный дымоход гораздо сложнее, в некоторых случаях требуется демонтаж определенных частей или изменение конфигурации труб.

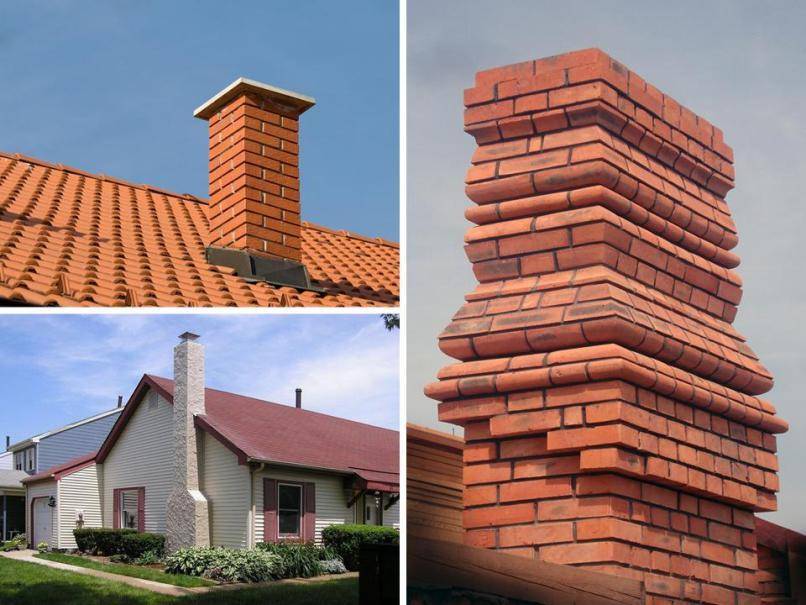

Свойства дымохода из кирпича

Основным назначением дымохода является максимально полное удаление отработанных газов и создание хорошей тяги, без которой невозможно поддержание эффективного процесса горения. Конструкция из кирпича обладает положительными свойствами и не свободна от недостатков.

К плюсам такой разновидности изделия относится его более низкая стоимость по отношению к дымоходам, изготовленным из сэндвич-труб. Средний срок службы тоже значительно выше и составляет около тридцати пяти лет, зачастую превышая это значение.

Помимо этого, труба из кирпича придает архитектурному облику дома законченный вид, идеально сочетаясь визуально со многими видами кровельных покрытий, в частности, с черепицей. Поэтому традиционное решение в виде кирпичной трубы пользуется популярностью и в настоящее время.

К недостаткам такого дымохода относится его большой вес, требующий создания надежного основания, продолжительность и сложность его возведения. При строительстве надо тщательно соблюдать все технологические нормы, отступление от них грозит очень неприятными последствиями.

Для доставки элементов конструкции требуется специальный транспорт, который придется заказывать и оплачивать. Помимо этого, прямоугольная форма внутреннего сечения не является идеальной для удаления истекающих газов, они завихряются в углах и ухудшают естественную тягу. В любом случае, через некоторое время может возникнуть необходимость в прочистке дымохода.

Что происходит в печи?

Процесс горения с химической точки зрения это процесс окисления, иначе, соединения веществ и кислорода с выделением тепла.

Процесс горения в печи

Результатом реакции, помимо тепла, будет появление новых соединений, а так же переход части веществ топлива, в газообразную форму. При этом в соответствии с законом сохранения: сколько по весу веществ в реакцию вступает, столько же должно быть «на выходе».

Если это топливо твердое (уголь, дрова, торф и т. д.), львиная доля остатка веса придется на золу остающуюся в печи. Кроме этого мы получим парообразную воду, углекислый газ и т. д.

Сжигая газ, или жидкое топливо на выходе получим углекислоту, водяной пар и набор иных газообразных соединений. Твердого остатка практически не будет.

Виды кирпича

Эксплуатация дымохода из огнеупорного кирпича осуществляется в особых условиях с перепадами температур, поэтому для его возведения необходимо использовать строительный материал лучшего качества. От правильного выбора зависит безопасность и надежность сооружения, стойкость конструкции к растрескиванию и деформации, снижение рисков создания пожароопасной ситуации.

Первосортный

Полнотелый огнеупорный кирпич производится из высококачественной глины путем длительного обжига при высоких температурах. Для него характерными являются следующие признаки:

• Плотность расходного материала, отсутствие пористости, инородных включений.
• Гладкая и ровная поверхность без деформаций, выбоин, трещин и прочих визуальных дефектов.
• При постукивании появляется четкий и приятный звук.
• Обладает высокой морозостойкостью и прочностью.
• Имеет привлекательный красный цвет с легким желтоватым оттенком.

Второсортный

Кирпич получается при недостаточном обжиге глины, поэтому для него характерным является:

• Глухое и короткое звучание при постукивании.
• Пористость и незначительная плотность структуры.
• Присутствие различных деформаций и дефектов на поверхности.
• Ненасыщенный оранжевый или охристый оттенок.

Кроме того, такой материал обладает низкой теплоемкостью, морозостойкостью и долговечностью.

Третьесортный

Кирпичи третьего сорта отличаются низким качеством и пережженной структурой. Они имеют следующие особенности:

• Слишком высокий и звонкий звук при постукивании.
• Пористая структура с незначительной плотностью.
• Наличие существенных визуальных дефектов и изъянов.
• Насыщенный красный и коричневый оттенок.

Пережженные блоки не способны выдерживать существенные механические нагрузки, поэтому склонны к растрескиванию и деформации. Кроме того, они не переносят чрезмерного нагрева и охлаждения.

Для возведения дымоходной трубы используется строительный материал первого сорта марок М 150 и 200.

Чем привлекает кирпичный дымоход?

Основным конкурентом кирпичных дымоходов в настоящее время становятся сэндвич-системы, отличающиеся простотой монтажа и высокой надежностью. Однако их установка требует больших финансовых вложений. С учетом этого кирпичная кладка остается очень популярной среди печников. Этому способствуют и другие преимущества таких дымоходов:

1. Повышенная тепловая инертность. Кирпич слабо разогревается горячими газами, что повышает пожарную безопасность. Кирпичный канал не дает остывать дыму, играя роль термоса, что уменьшает вероятность накопления конденсата и увеличивает тягу.
2. Большой срок службы и достаточная надежность.
3. Высокая устойчивость к перепадам температур.
4. Ремонтопригодность.
5. Привлекательный внешний вид. Гармоничное сочетание с кирпичной печью или камином.

Не стоит скрывать и недостатки рассматриваемого дымохода. При выборе его следует учитывать такие проблемы:

1. Большой вес конструкции. Если дымоход устанавливается на печь, то на нее воздействует большая нагрузка, что должно учитываться при строительстве. Отдельная труба требует солидного основания.
2. Повышенная трудоемкость и сложность кладки. Строительство ведется строго по чертежам с порядовкой.
3. Формирование канала только прямоугольного сечения. Для дымохода считается оптимальным вариантом круглая труба, но кирпич не позволяет обеспечить такую форму. В результате возможна нестабильность газового потока, завихрение.
4. Достаточно быстрое скопление сажи из-за шершавости кирпичной поверхности и наличия швов. Чистка кирпичных дымоходов проводится чаще, чем металлических труб.

Недостатки кирпичной кладки не являются критичными, но их надо учитывать при проектировании дыходных систем. При правильном строительстве и грамотной эксплуатации такие конструкции прослужат много лет, исправно выполняя свои функции.

Будет полезно: Как сложить печь из кирпича своими руками?

Инструменты для работы

Инструментов для кладки печей понадобится не так много. Это кельма (специальный мастерок для кладки кирпича), емкость, в которой будет замешиваться глиняный раствор, дрель с насадкой «миксер» для его замешивания (хотя можно обойтись и без нее) и строительный уровень для контроля ровности кладки и проверки геометрии печи.

Несмотря на то, что печь -достаточно простая геометрическая фигура, все же стоит следить за уровнем. ибо раствор бывает неоднородным, его толщина может меняться ряд от ряда, да и кирпич всегда норовит куда-нибудь «уехать». При строительстве «на глаз» часто вся конструкция «заваливается» в какую-то сторону.

Этапы работы

Подготовка

Чтобы кирпичный дымоход был прочным и надежным, важно аккуратно и правильно сформировать фундамент. Основа возводится прямоугольной формы, для кладки используются полнотелые блоки

Сам дымоход формируется порядовками, каждая состоит из пяти кирпичей, поэтому фундамент закладывается на 150 мм больше, чем труба. Важно, чтобы основание не было связано с основным фундаментом дома, иначе из-за неравномерной усадки стен дымоход начнет преждевременно разрушаться.

Кладка трубы

Первые 2 ряда важно положить ровно, потому что они будут принимать на себя основную нагрузку. Далее, из печного кирпича формируется шейка дымохода, на этом этапе важно сделать расшивку швов, чтобы кладка дымовой трубы из кирпича не треснула

Прежде чем сформировать распушку, проводят расчет осадки конструкции. Если усадка предполагается большой, распушка делается с запасом снизу, когда прогнозируется осадка самой трубы, запас отводят сверху. Далее, до потолка формируется тело дымохода. Кладка на уровне перекрытия изолируется асбестом или базальтовым картоном. На следующем этапе проводится кладка стояка, его ровность контролируется отвесом и уровнем. В кровле делается отверстие под стояк, проводится гидро- и пароизоляция. Далее, ровными рядами выкладывается выдра. На последнем этапе нужно приделать оголовок, на который затем установят железную «шапку» для защиты от осадочной влаги.

Утепление дымохода из кирпича

Для защиты и теплоизоляции кирпичной трубы рекомендуется использовать утеплитель, состоящий из базальтовой ваты. Сначала на трубе монтируется металлический каркас, после плотными рядами крепится сам утеплитель. Поверх материала укладывается паронепроницаемая пленка. В конце вся конструкция оштукатуривается либо монтируется устройство из облицовочного кирпича.

Установка гильзы

В месте, где будет проводиться подключение отопительного устройства, разбирается кладка дымохода на требуемую высоту

Далее устанавливается каждый элемент гильзы, во время работы важно контролировать соединение деталей. Когда все будет готово, по рядам заново закладывается отверстие

Дымоход из пустотелого кирпича. Керамический кирпич и его свойства

Этот вид кирпича имеет свои преимущества. Как правило, он пустотелый, что дает возможность при его использовании не создавать дополнительную нагрузку на кровлю. Но отверстия в таком кирпиче могут быть разными.

Совет.Все профессионалы рекомендуют использовать керамический кирпич с сечениями небольшого размера, так как площадь нанесения раствора для монтажа материала будет больше. От этого будет качественней связка кирпича и бетонного раствора.

Характеристики:

• Изготавливается он из глиняного теста, которое подвергается прессованию под воздействием высоких температур и только потом обжигается. Есть разнообразные оформления такого материала и в конструкции дымохода(см. Отделка дымохода снаружи и внутри дома ) есть возможность не использовать один тон кирпича.Для этого есть разнообразные кладки материала, которые применяются не только на дымоходах, но и на любых поверхностях.
• Цена на такой вид кирпича в несколько раз дороже, чем на остальные виды. Обусловлено это сложной технологией изготовления материала.
• Керамический кирпич может быть одинарным или полуторным. Размер одинарного кирпича составляет 250х120х60 мм, а полуторного — 250х120х88 см.
• Есть не только прямолинейные формы кирпича, но и с закругленными углами. Благодаря этому есть возможность создавать интересное оформление дымоходной трубы, которая по этой причине может принимать округлые формы.
• Самыми популярными стали белый и красный керамический кирпич. Второе место принадлежит желтому и коричневому.

Камин сквозь чердак и крышу

Для того, чтобы пропустить возводимый своими руками дымоход для камина через потолок максимально безопасно, необходимо выложить распушку. Толщина ее стенок должна равняться минимум одному кирпичу, размещенному в длину. При этом расширение делается поэтапное, сдвигаясь с каждым рядом на ¼.

Иногда вместо классической кадки утолщенной части используют бетонный короб, заполненный, галькой песком или керамзитом и установленный вокруг дымоходной трубы. Данный вариант более прост в исполнении:

Вначале обустраивают деревянную опалубку таким образом, чтобы она возвышалась на 7-10 см над потолком, ее необходимо понадежнее закрепить и убедиться в отсутствии щелейИзнутри доски покрывают раствором песка и глины, чтобы опалубка легко демонтировалась после застывания бетонной смесиДалее делается армирование, жестко соединяя пруты и кирпичную кладку между собойГотовится раствор состоящий из высокой марки цемента, песка и выбранного наполнителя, тщательно перемешивается и заливается, полностью скрывая армирующие прутыПосле высыхания опалубка демонтируетсяПоверхности должны получиться ровными, чтобы была возможно без проблем обложить распушку кладкой

Для того, чтобы максимально защитить конструкцию потолочного перекрытия, которое не должно касатьсядымоходы для печей и каминов, необходимо по периметру отверстия сделать окантовку из стали, а в образовавшуюся щель заложить стекловату, пропитанную глиняным раствором. Утеплитель также рекомендуется укладывать в стороны, удалив до 20-30 см.

Смотрим видео, дымоход через перекрытие крыши:

После образования распушки продолжается укладка стояка.

В этой части размер дымохода для камина делается аналогичным насадной трубе, только оштукатуривание глиняным раствором проводится одновременно изнутри и снаружи. В чердачном помещении в отопительный период устанавливается низкая температура. Чтобы устранить большую разницу внутри и снаружи дымоходной трубы, рекомендуется окутать стояк негорючим утеплителем.

Сложнейший этап инструкции как построить дымоход для камина завершен.

Дойдя до кровли, необходим приступить к следующему этапу – обустройству выдры. Трубу как при укладке распушки расширяют, но незначительно. При этом по периметру необходимо установить металлический оцинкованный кожух с небольшим выступом на крышу, который накрывается мягкой гидроизоляцией и кровлей.

Сложности во время стройки

При постройке начинающий каменщик может столкнуться с несколькими неприятностями:

• Постоянно падает раствор внутрь трубы. Чтобы этого избежать, нужно класть раствор аккуратно дозируя. Если достичь не удаётся — затыкаем трубу крупной тряпкой, которую постоянно «приподнимаем». Она не даст раствору оставаться в дымоходе.
• «Заваливание» трубы. Не стоит класть больше 10 рядов за один день — постройка не выдерживает нагрузки, и проседает. Поэтому кладём в 3—5 приёмов, постоянно контролируя уровень.
• «Кривой» кирпич. Кирпич пластического формования грешит в габаритах порой до 0.5 см. Поэтому стоит контролировать горизонтальный уровень и уровень внутри дымохода. Выступающие «зубы» и края могут привести к «привидениям» — гудению воздуха при высокой тяге.

Сила тяги

Факторы, влияющие на силу тяги:

• высота трубы;
• состояние поверхности внутреннего канала – регулярность очистки от сажи, шероховатость стенок;
• наличие наклонных или горизонтальных участков. Наличие горизонтальных и наклонных участков нежелательно, так как удлинение дымохода нежелательно – газы будут охлаждаться, тяга уменьшаться вплоть до опрокидывания;
• установка дефлектора;
• качество утепления;
• подвод воздуха к топке.

От силы тяги зависит Ваша безопасность, поэтому необходимо регулярно проверять наличие тяги и принимать меры к очистке канала от сажи, оголовка трубы – от наледи.

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Ремонт кирпичной трубы

Чтобы привести трубу в порядок, можно пойти двумя путями: восстановить кладку или выполнить обмуровку — обработать канал внутри специальными средствами.

Реконструкция кладки

При незначительной порче кладки дымохода поступают вполне предсказуемо — вместо разрушенных кирпичей ставят целые

Для этого раскрошившиеся элементы осторожно очищают от раствора и убирают. Опустевшую ячейку выскабливают, после чего на место взятого кирпича, используя свежую смесь глины и песка, кладут новый элемент. При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

При незначительных разрушениях кладки её восстанавливают заменой отдельных кирпичей на новые

Иногда возникает ситуация, когда в трубе появляются трещины, через которые внутрь при сильных дождях просачивается влага. В этих случаях внешнюю поверхность трубы над крышей грунтуют и затем оштукатуривают.

Когда кирпичи в кладке испорчены более чем на 20%, о частичном ремонте дымоотвода не может быть и речи. Дымовой канал с сильно разрушенными элементами целиком демонтируют, чтобы создать новую кладку.

Видео: один из способов ремонта кирпичного дымохода

Обмуровка

Обмуровка — это прекрасный выход из ситуации, если проблема заключается в потере стенками дымохода гладкости и прочности. Для выполнения этой задачи нужна смесь «Масан» или Mordax. Эти составы упрощают восстановление работоспособности дымовой трубы и совершенно не уменьшают её сечение.

На выполнение обмуровки уйдёт всего несколько часов. Операция состоит из следующих действий:

1. Участок около дымоотвода застилают плёнкой, дабы капли специального состава не замарали кровельный материал.
2. Взяв щётку с металлическими щетинками, с внутренних стенок канала счищают отслоившиеся фрагменты кирпичей и сажу.
3. Канал, ставший совершенно чистым, протирают обильно смоченной тряпкой.
4. Посредством специальной щётки и лебёдки на внутренние стенки наносят специальный состав. Обмуровочная смесь должна растекаться по поверхности по ходу продвижения щётки.
5. Когда нанесённый состав высохнет, внутренние стенки дымоотвода обрабатывают во второй, а затем и в третий раз.

При соблюдении требований к процессу кладки в доме или бане можно создать безопасный и прочный дымоход. Самостоятельно изготовленная конструкция может выглядеть не хуже сооружений настоящих мастеров. Если вы научились строить дымоходы своими руками, то ремонт любой сложности вы тоже сможете сделать без посторонней помощи.

Все о дымоходной трубе

Важно, чтобы устройство для отвода продуктов горения было расположено строго вертикально и имело идеально ровную поверхность без каких-либо выступов. Если планируется делать увод, нужно помнить, что его максимальный шаг в сторону от центра не должен превышать 1 м. Ни на каком участке дымоходной трубы преград быть не должно

Ни на каком участке дымоходной трубы преград быть не должно.

Выбрав камин в качестве отопительного прибора, нужно знать его особенность: для нормальной работы очагу потребуется больший объем воздуха по сравнению с печкой. Соответственно, высоту дымохода нужно увеличить.

При возведении канала важно правильно выбрать толщину его стенок: для наружной холодной конструкции значение величины будет равно кирпичу, для середины помещения – половине. При наличии в комнате деревянных стен или перегородок прокладывать через них канал можно только через металлический или асбестоцементный лист. Оптимальный вариант – когда сечение трубы представляет собой круг

Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки

Оптимальный вариант – когда сечение трубы представляет собой круг. Если сделать его в виде квадрата или прямоугольника, углы неизбежно будут заполняться сажей, что станет серьезным препятствием для движения газа. Поэтому такие формы делать не стоит. Существует три оптимальных варианта сечения для трубы: 1/15, 1/12 или 1/10 в зависимости от того, какими размерами обладает внутреннее отверстие топки.

Для сооружения трубы асбестоцемент или керамика – лучший выбор. Подойдет и готовый комплект, в который уже включены такие важные элементы, как стандартные блоки, воротниковые облицовочные плиты, защита для верха труб и прочее. Сначала в верхней части конструкции устанавливается первый блок. На место соединения дымосборника с трубами нужно нанести цементный раствор. Требуется проконтролировать, чтобы пазы блока были направлены вверх. Первый блок футеровки устанавливается внутрь таким образом, чтобы расширенная сторона оказалась сверху.

Чтобы закрепить облицовку из кирпича, между внешними блоками дымоотводной трубы можно вставить металлические анкеры. Кладку стройматериалом необходимо выполнить до самого верха трубных блоков. На край последнего элемента нужно положить раствор, затем в канал требуется вдавить, а после ввести манжетку. Далее на нее наносится раствор и кладутся кирпичи.

Следующий этап работы – покрытие защитной плитой, которую также размещают на слой раствора. Желательно, чтобы в точке пересечения кровли и трубы не было никаких щелей, иначе в дальнейшем через нее в дом будут просачиваться осадки. Чтобы избежать возникновения неприятных последствий, подобные отверстия нужно заделать раствором. Хороший эффект даст и обшивка металлом.

В качестве защитной плиты используются такие материалы, как свинцовое полотно и алюминиевые ленты с липким слоем. Кроме того, для обшивки потребуется сделать фартук и закрепить его с обеих сторон. Получившаяся конструкция называется воротниковой. Один ее край закрепляется в швах кладки, второй оставляется на верху крыши.

Следует учесть, что один кирпич – это минимальная толщина стен оголовка. Однако лучше сделать ее больше. Если для утепления конструкции дымоотводящей трубы использовать асбестоцементные плиты, которые затем будут оштукатурены, толщину укладки можно сократить вполовину.

В продаже представлены и готовые оголовки для трубы. Во избежания появления тяги в устье канала потребуется установить специальную насадку – многоярусный дефлектор. В отличие от схожих конструкций, он обладает повышенной эффективностью. Коньковый навес следует разместить в верху оголовка. Для защиты торцовой части от осадков, которые вполне могут ее разрушить, применяются металлические колпаки. Кроме того, можно использовать окантовку из кровельной стали. Для защиты оголовка от ветра применяются специальные насадки.

Дымовые трубы (каналы) для каминов

Главное отличие камина от печи заключается в гораздо большем сечении для доступа воздуха в топку, из-за чего в камин засасывается большие массы воздуха, что вызывает снижение температуры в газоходе (по сравнению с печами). Поэтому сила тяги в камине приходящаяся на 1 пог.м высоты газохода меньше, чем в печи.

Для создания нормальной тяги высота дымохода камина должна быть соответственно больше, чем у печи. Для обеспечения достаточной тяги при эксплуатации ВАЖНО, чтобы дымовые газы по мере движения по дымоходу охлаждались минимально. Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к

это может привести к опрокидыванию тяги

В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги

Образующийся в узком сечении дымохода карниз (так называемый дымовой зуб) играет важную роль и имеет двойное назначение. В процессе топки он задерживает опускающиеся по задней (более холодной) стене охлажденные газы, не пропуская их в топочное пространство, т.к. это может привести к опрокидыванию тяги.

Холодные газы, задержанные карнизом, подхватываются потоком более горячего газа, вытекающего из узкого сечения дымохода, образующего передней стенкой камина и кромкой «зуба», и выносятся в вышележащий дымоход.

Второе назначение карниза заключается в сборе выпадающих сажевых отложений. В непосредственной близости от уступа с внутренней стороны устанавливают прочистную дверцу, через которую периодически чистят дымоход. В горловине на уровне дымоходного карниза устанавливают заслонку для регулирования тяги и отключения камина от дымовой трубы. Для уменьшения потерь теплоты стенки дымохода камина должны быть достаточной толщины.

Наиболее вредное влияние на тягу оказывают подсосы атмосферного воздуха в дымоход через неплотности в кладке, а также не работающие печи, подсоединенные к общему дымоходу, т.е. дымоход для камина должен быть отдельным от всех других каналов. Все неплотности надо выявлять и устранять.

Следующим условием сохранения нормальной тяги (без описания гидравлических свойств тяги) является устройство дымохода с сечением круглой формы, далее идет квадратная и, наконец, прямоугольная. Это объясняется тем, что в прямых углах движение газов затруднено и к тому же в них часто откладывается сажа.

Поэтому лучше всего для устройства дымоходов использовать асбоцементные или керамические трубы. Дымовые же трубы из-за трудности подгонки к дымоходу камина чаще всего выкладывают квадратными.

Комбинированные кирпичные системы дымоудаления для газовых котлов

Комбинированные системы отличаются лучшими теплотехническими показателями, чем обычный кирпичный дымоход. Главной особенностью конструкции является наличие сердцевины из стали, керамики или асбоцемента. Благодаря комбинированной схеме установки, практически полностью нивелируются недостатки, присущие кирпичным каналам.

При выборе комбинированных систем, необходимо обращать внимание на технические параметры сердцевины, в конечном счете, определяющие эксплуатационные характеристики дымохода

Дымоходы из кирпича и нержавейки

Существующие схемы строительства и реставрации уже существующих дымоходов, предусматривают возможность применения трех основных модификаций, отличающихся материалом внутреннего контура. Потребителю предлагают один из трех вариантов:

Сэндвич – конструктивной особенностью труб является наличие теплоизоляционного слоя, между внутренним и наружным контуром. Преимущество утепленного решения – практически полное отсутствие конденсата и скопления сажи на внутренних стенках. Диаметр подбирается в зависимости от размеров существующего дымохода. Внутреннее сечение дымоходного канала кирпичной трубы для котла отопления на газе должно быть на 3-4 см больше чем наружный диаметр сэндвич-трубы.

Одностенный – дымоход для газового котла из нержавеющей стали, устанавливаемый в кирпичной кладке внутри дома, используется в основном для гильзования канала. Ремонтные работы позволяют устранить проблему с разгерметизацией канала, усиленным продуцированием конденсата.В существующий кирпичный дымоход, вставить стальную нержавеющую трубу, также требуют СНиП. Норма распространяется на встроенные в стену каналы и воздуховоды, которые планируется использовать для отведения продуктов сгорания. Одностенный металлический дымоход в кирпичном коробе предотвращает вероятность утечки угарного газа, по причине разрушения стенок.

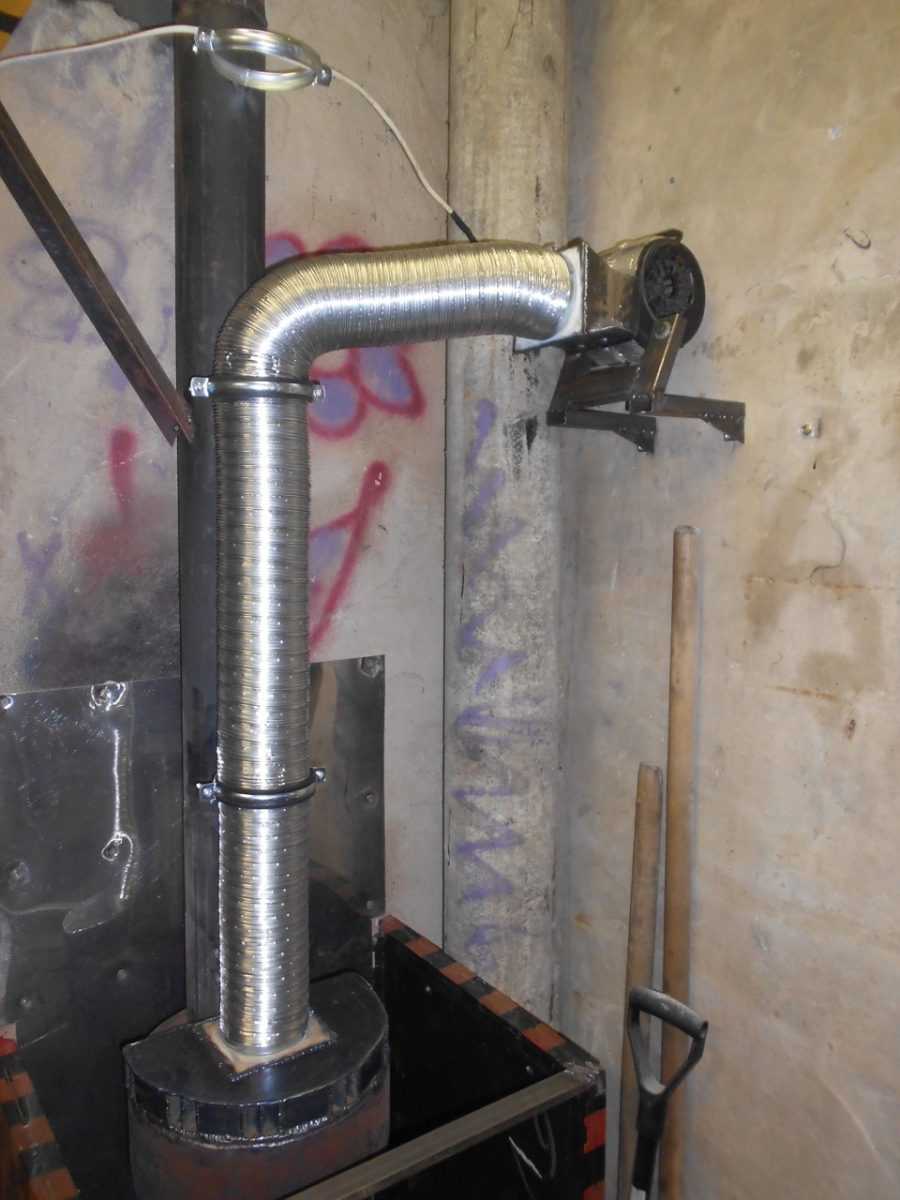

Гофрированные – правила безопасности предписывают использовать гофротрубу из нержавейки. Вставить гофрированную трубу можно в искривленный от времени кирпичный дымоход, растрескавшийся канал. Преимуществом гофротрубы является отсутствие необходимости в применении углов и различных комплектующих, что существенно удешевляет и ускоряет процесс монтажа.

Перед вводом в эксплуатацию, обязательно проводится гильзование старых кирпичных дымоходов под использование с газовым котельным оборудованием.

Сочетание кирпича и керамических труб

Данная конструкция является одной из лучших по своим характеристикам. Керамика устойчива к воздействию кислот и выдерживает нагрев до 1000°С. Труба из керамики имеет хорошие показатели тяги, быстро прогревается и выходит на рабочий режим.

Отдельно стоящий дымоход из кирпича с внутренней керамической трубой для подключения газового котла, используют в качестве альтернативы керамзитобетонным конструкциям.

Проблемы с кирпичным дымоходом с сердцевиной из керамики, встречаются крайне редко. Конструкцию отличает длительный срок эксплуатации и устойчивость керамических стенок трубы к прогоранию. При условии правильного монтажа, дымоход прослужит не менее 50 лет.

Дымоход из асбоцементной трубы, обложенной кирпичом

Дымоходная труба из асбестовых труб, обложенная кирпичом, не может конкурировать по своим характеристикам с нержавейкой и керамикой. Популярность асбоцементные системы приобрели благодаря своей низкой стоимости и доступности материала. Вместе с этим, трубы имеют несколько существенных недостатков:

Обильное продуцирование конденсата – асбестоцементная труба, даже внутри кирпича, быстро остывает, что приводит к выпадению конденсата в большом объеме. В результате, нередко происходит отсыревание дымохода и разрушение конструкции.

Низкие аэродинамические характеристики – асбестотрубу нельзя использовать для конденсационных котлов и газового оборудования с закрытой топочной камерой.

По своим теплотехническим и аэродинамическим свойствам, а также соотношению стоимости и долговечности, лидирующие позиции занимает кирпичная шахта дымохода с нержавеющей трубой внутри.
