Стояковая система отопления - устройство на примерах. Стояки отопления в многоквартирном доме

Выбор материала труб отопления

Перед тем как поменять стояк, нужно определиться с материалом, из которого будут выполнены трубы.

В старых многоквартирных домах чаще всего использовались чугунные трубы, подверженные коррозии и разрушению. При замене старого стояка отопления на новый рекомендуется использовать армированные полипропиленовые трубы, срок службы которых составляет до 50 лет.

Армированные пластиковые изделия содержат слой алюминиевой фольги, что значительно повышает прочность и не позволяет трубе деформироваться под воздействием высокой температуры. Такие трубы не подвержены коррозии, не разрушаются под воздействием агрессивной жидкости, они экологически безопасны и значительно дешевле чугунных аналогов.

Подробнее читайте про Лучшие трубы для отопления

Полимерные армированные трубы — Фото 02

Строение армированной трубы — Фото 03

Кроме того, пластиковые трубы легко монтируются и соединяются между собой, что является немаловажным, так как замена стояков своими руками значительно облегчается. Полипропилен легок и гибок, но при этом обладает высокой механической прочностью и с легкостью выдерживает высокие температуры и перепады давления.

Оцинкованная труба является более предпочтительным материалом, но в этом случае стоимость работы значительно возрастет. Однако в ряде регионов России с сильными и затяжными морозами использование оцинкованных труб является обязательным условием, так как температура воды может превышать допустимые нормы для пластика.

Важно! Комбинирование материалов в пределах одной трубы не допускается!

Разводка

Отопление и водоснабжение могут быть разведены двумя принципиально разными способами:

Тройниковая (последовательная) разводка подразумевает подключение всех приборов (отопительных или сантехнических) к общей подводке или розливу с помощью тройниковых соединений;
При коллекторной разводке каждый прибор комплектуется собственной подводкой. Все приборы подключаются к общему коллектору-гребенке (или паре коллекторов — ГВС и ХВС или подаче и обратке отопления).

Две схемы разводки воды — последовательная и коллекторная

Преимущества последовательной разводки:

Невысокая материалоемкость, что означает уменьшение сметы по монтажу систем отопления и водоснабжения;
Возможность открытой прокладки инженерных систем;

Открытая последовательная разводка

Вытекающая из открытой прокладки возможность монтажа трубопроводов после чистовой отделки помещения.

Преимущества коллекторной разводки:

В случае водоснабжения — постоянный напор воды на произвольном сантехническом приборе вне зависимости от расхода воды через остальные точки водоразбора. Проще говоря — если вы откроете кран с холодной водой на кухне, из душа не донесется боевой клич ошпаренной супруги;
В случае отопления — одинаковую температуру теплоносителя на всех радиаторах. При последовательной разводке температуры батарей на подаче и обратке различаются на 20-25°С;
Возможность отключения и регулировки приборов из одной точки — коллекторного шкафа.

Коллекторный шкаф на отоплении

Замена трубы отопления в квартире за чей счет

Собрание жильцов дома В реальности сложно представить, что для согласия на замену каждой батареи в доме будет проводиться общее собрание жильцов. В обязанности председателя ТСЖ входит контроль за общедомовой системой обеспечения тепла. Кроме того, нередко через самостоятельный монтаж новых батарей нарушается тепловой баланс здания, в результате чего в некоторых квартирах может быть нарушен температурный режим. Председателю того ТСЖ, чей температурный баланс дома был изменен, необходимо определять квартиры с незаконной установкой-заменой радиаторов для организации нормального отопления всего дома. В правилах использования жилищного фонда контроль за самовольными изменениями отопительного оборудования в квартирах закреплен за обслуживающей организацией. ТСЖ может обратиться в ЖЭК и провести демонтаж незаконно установленных за счёт жильцов лишних радиаторов.

Приобретая квартиру, новый собственник не всегда задумывается о тех проблемах, с которыми он может столкнуться. Так, в многоквартирных домах старше 30 лет часто возникают проблемы с системами водоснабжения и канализации, трубы и стояки дают течь. Устранить неполадку в рамках одной квартиры не получится. Покупка новых сантехнических приборов может быть абсолютно бесполезна, так как требуется замена стояков.

Установка прибора

Перед монтажом нового стояка, необходимо слить теплоноситель и отсоединить подводку, и в этом случае лучше иметь хорошие отношения с соседями. Как показывает опыт, самое уязвимое место отопительной системы – это перекрытия, где трубы соприкасаются с бетоном. Если нет возможности подключить стояк из квартиры соседей, то придется срезать его в собственной.

В зависимости от материала, из которого он сделан, подсоединение к системе может производиться разными способами, но самый надежный и чаще всего применяемый – это сварка. Для однотрубной схемы обязательно потребуется установка байпаса для соединения входного и выходного патрубка радиатора. Для того чтобы не создавалась зона пониженного давления в системе, байпас должен быть на размер меньше диаметра стояка.

Во время установки отопительной системы перед сдачей дома межэтажная прокладка стояка проводится по специальным гильзам, которые должны обеспечивать звукоизоляцию. Как правило, расстояние между стояком и гильзой, которое на первоначальном этапе было заполнено каким-либо шумоизолирующим материалом, со временем расходится и через стояк отопления становится слышно, что происходит в квартире выше или ниже.

Чтобы избежать таких проблем, звукоизоляция стояков отопления в квартире должна проводиться в обязательном порядке при их замене.

Так же следует учесть, что для равномерного распространения тепла по всем помещениям, потребуется балансировка стояков отопления многоквартирного дома. Для этого в старых зданиях используется балансировочный клапан.

Ставить его специально не имеет смысла, если в многоэтажке распределение теплоносителя осуществляется качественно за счет, например, правильно подобранного диаметра труб.

В любом случае, доверить замену и проверку стояков отопления лучше специалистам, так как в случае возникновения аварийной ситуации при самовольных действиях, все тяготы, как финансовые, так и производственные лягут на плечи нарушителя.

Подводя итоги, можно сделать следующие выводы:

Любые работы с коммуникационными системами, принадлежащими ЖЭКу или другой организации, даже если они находятся внутри квартиры не приемлемы без предварительного соглашения с ними. Даже просто слить воду без предупреждения об этом службы теплосети считается нарушением. Последующие «заигрывания» с работниками этих служб ни к чему хорошему не приведут.
Выбирая стояки из новых материалов, необходимо предварительно свериться с техническими показателями старой системы и приобрести те, которые совместимы с ними.
Замену стояков отопления лучше доверить профессионалам, так как в случае аварии при проведении самостоятельных работ клиент всегда не прав.
Жильцы не должны платить за смену труб, если у них закончился срок службы, или они находятся в критическом состоянии.

В остальном, смена стояка – это несложная работа, которую при должном умении, можно провести в течение дня.

Запуск стояка отопления

Независимо, сколько стояков отопления в квартире, операция по их запуску остается всегда одинаковой:

сначала конструкция проверяется под давлением;
далее запускается вода в батареи и проверяется стояк на отсутствие протечек (детальнее: “Пуск отопления — запускаем систему по правилам”).

Итак, проверка давления осуществляется по следующему алгоритму:

На перемычке открывается вентиль, а его два аналога на пути к радиатору перекрываются

Это позволяет убрать нагрузку с некоторой резьбы,в то же время, полностью испытав оставшуюся.
Вкручиваются заглушки либо перекрываются сбросники, располагающиеся в подвале.
На заменённом стояке приоткрывается вентиль.
Важно помнить, что если установлены винтовые вентили, то открывать необходимо только тот, который смонтирован стрелкой от розлива к жилищам. Выполнять открытие придется так потому, что если сделать это иначе, можно вырвать клапан.
После того, как вода перестает активно циркулировать в области приоткрытого вентиля, то можно полагать о стабилизации давления

После этого можно полностью открывать оба вентиля.
Далее необходимо вернуться в квартиру и медленно приоткрыть оставшиеся два вентиля, чтобы избежать последствий гидроудара. После заполнения радиатора водой стоит оглядеть все стыки на предмет наличия утечек воды.

Завершив процедуры с давлением, будет необходимо стравить воздух из радиатора и здесь, как и в предыдущем случае потребуется выполнить определенную последовательность действий:

Как заменить стояк отопления в квартире, смотрите пример на видео:

Основания для замены батарей и труб в отопительный сезон

В действующем законодательстве отсутствуют нормы, запрещающие производить замену батарей в отопительный сезон. Не приводятся и основания, дающие возможность осуществить действия. Потребность в замене радиаторов отопления возникает из-за следующих причин:

возникла протечка;
в квартире холодно;
человек хочет поменять батареи на новые.

Проще, если от общей системы радиатор отделён кранами, позволяющими перекрыть воду и фактически отключить намеченную для замены секцию от системы отопления. В результате можно делать с ней, что угодно.

Сложнее обстоит ситуация, когда перекрытие отсутствует. Придётся перекрывать стояк. Для этого потребуется получить разрешение в управляющей компании.

По закону, срок прекращения подачи отопления составляет:

суммарно не более суток в течение 30 дней;
не более 16 часов единовременно, если температура воздуха в жилых помещениях выше 12 градусов;
не более 8 часов единовременно, когда температура воздуха в квартире составляет 10-12 градусов;
не более 4 часов единовременно, если температура воздуха составляет 8-10 градусов.

Если вышеуказанный период превышен, размер коммунальной платы снижается на 0,15 %.

Управляющие компании неохотно соглашаются давать разрешение на перекрытие стояков. Причём учреждения одобряют заявки, если работу будут выполнять их сантехники. В ином случае гражданину может быть предложено собрать подписи с жильцов, подтверждающих, что они не против временного отключения отопления. Это довольно сложно.

Поэтому, если планируется заменить трубы во время отопительного сезона, то нужно быть готовым к дополнительным затратам, поскольку сантехники управляющих компаний берут на порядок выше, чем специалисты, не относящиеся к организации.

Теплоснабжение многоэтажного дома

Распределительный узел отопления многоквартирного дома

Разводка отопления в многоэтажном доме имеет важное значение для эксплуатационных параметров системы. Однако помимо этого следует учитывать характеристики теплоснабжения

Важным из них является способ подачи горячей воды – централизованный или автономный.

В подавляющих случаях делают подключение к центральной отопительной системе. Это позволяет уменьшить текущие затраты в смете на отопление многоэтажного дома. Но практически уровень качества подобных услуг остается крайне низким. Поэтому при возможности выбора предпочтение отдается автономному отоплению многоэтажного дома.

Автономное отопление многоэтажного дома

автономное отопление многоэтажного дома

В современных многоэтажных жилых зданиях существует возможность организации независимой системы теплоснабжения. Она может быть двух типов – поквартирное или общедомовое. В первом случае автономная отопительная система многоэтажного дома осуществляется в каждой квартире отдельно. Для этого делают независимую разводку трубопроводов и устанавливают котел (чаще всего — газовый). Общедомовая подразумевает монтаж котельной, к которой предъявляются особые требования.

Принцип ее организации ничем не отличается от аналогичной схемы для частного загородного дома. Однако есть ряд важных моментов, которые необходимо учесть:

Установка нескольких котлов отопления. Обязательно один или несколько из них должны выполнять дублирующую функцию. В случае выхода из строя одного котла – другой должен заменить его;
Монтаж двухтрубной отопительной системы многоэтажного дома, как наиболее эффективной;
Составление графика проведения плановых ремонтных и профилактических работ. В особенности это актуально для отопительного нагревательного оборудования и групп безопасности.

Учитывая особенности отопительной схемы конкретного многоэтажного дома нужно организовать поквартирную систему учета тепла. Для этого на каждый входящий патрубок от центрального стояка нужно установить счетчики учета энергии. Именно поэтому ленинградская отопительная система многоэтажного дома не подходит для уменьшения текущих затрат.

Централизованное отопление многоэтажного дома

Схема элеваторного узла

Как может измениться разводка отопления в многоквартирном доме при подключении его к центральному теплоснабжению? Основным элементом этой системы является элеваторный узел, который выполняет функции нормализации параметров теплоносителя до приемлемых значений.

Общая протяженность центральных тепловых магистралей достаточно велика. Поэтому в тепловом пункте создают такие параметры теплоносителя, чтобы потери тепла были минимальны. Для этого повышают давление до 20 атм., что приводит к возрастанию температуры горячей воды до +120°С. Однако учитывая особенности системы отопления в многоквартирном доме, подача горячей воды с такими характеристиками к потребителям не разрешена. Для нормализации параметров теплоносителя устанавливают элеваторный узел.

Он может быть рассчитан как для двухтрубной, так и для однотрубной отопительной системы многоэтажного дома. Его основными функциями являются:

Уменьшение давления с помощью элеватора. Специальная конусная задвижка регулирует объем притока теплоносителя в распределительную систему;
Снижение уровня температуры до +90-85°С. Для этого предназначен узел смешивания горячей и остывшей воды;
Фильтрация теплоносителя и уменьшение содержания кислорода.

Помимо этого элеваторный узел выполняет основную балансировку однотрубной системы отопления в доме. Для этого в нем предусмотрена запорная и регулирующая арматура, которая в автоматическом или полуавтоматическом режиме осуществляет регулировку давления и температуры.

Также нужно учитывать, что смета на централизованное отопление многоэтажного дома будет отличаться от автономной. В таблице показаны сравнительные характеристики этих систем.

Параметры	Централизованное	Автономное
Первичные затраты на обустройство	Низкие – монтаж элеватора.	Высокие – котлы, группа безопасности и контроля.
Затраты на теплоноситель	Высокие тарифы	Возможность регулирования параметров теплоносителя
Качество работы	Низкое – перебои, скачки давления температуры	Высокое при установке контролирующего оборудования
Обслуживание	Небольшие затраты	Средняя стоимость

В видеоролике показан принцип работы отопления многоэтажного дома:

Устройство системы

К основным компонентам отопительной инфраструктуры данного типа относятся трубы, обогреватель, стояк, а также источник горячей воды. Трубы прокладываются так, чтобы выдерживалась минимальная разница по высотному уровню с нагревательным оборудованием. Это принципиальное отличие от вертикальной разводки, в которой стояк связывает все уровни потребителей, не отходя в горизонтальную плоскость по этажам. Значит ли это, что горизонтальная разводка системы отопления в многоквартирном здании не должна иметь своего вертикального стояка? Теоретически такое возможно, но лишь на несколько этажей. Акцент делается не на подъем теплоносителя, а на рациональную организацию контуров распределения тепла на каждом высотном уровне по отдельности. Что касается источников тепловой энергии, то нагрев воды осуществляется с помощью бойлеров и котлов. Для поддержания достаточного циркуляционного усилия в схему может включаться и соответствующий насос.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Особенности работ по замене труб, стояков и радиаторов отопления

Демонтаж стояков отопления

Замена стояков

Поскольку модернизация отопления может отразиться на системах других квартир, необходимо о предстоящих работах поставить в известность ЖЭК. Их работник должен перекрыть стояк на случай, если в системе окажется вода. Когда замена труб не аварийная, ее необходимо проводить в межотопительный сезон.

Перед тем, как поменять трубы отопления, нужно договориться с соседями снизу и сверху, потому что, если в перекрытиях останутся участки старых труб – останется вероятность протечки.

Этапы работ по демонтажу:

Работник ЖЭКа должен перекрыть стояки и спустить воду с них.
Стояк при помощи болгарки отрезается со стороны верхнего и нижнего этажей.
Поскольку новые трубы стояков пластиковые, на стояковой трубе делается резьба, ее смазывают, уплотняют фум лентой. Затем накручивается муфта, соединяющая пластиковую и стальную трубы.

Установка радиаторов отопления

Лучшими для центрального отопления являются биметаллические или современные чугунные радиаторы – они имеют достаточно большой проток для воды, поэтому забиваются они крайне редко.

Виды радиаторов

Особенности установки батарей:

Сначала делается разметка мест установки радиаторов.
Для установки радиаторов необходимо использовать кронштейны.
Монтаж батареи нужно выполнять исключительно по уровню, так как в случае перекоса, в ней может собираться воздух, и работать она будет плохо.
Как правило, установка радиаторов производится под окном, чтобы холодный воздух не проникал в помещение.
Расстояние между радиатором и стеной должно быть около 5 см, промежуток до пола – максимум 12 см, до подоконника – 10 см.

Когда выполняется замена труб и радиаторов отопления, их необходимо оборудовать отсекающими кранами. Это нужно, чтобы в случае возникновения течи радиатора, данный участок можно было перекрыть, и это не отразилось на функционировании всей отопительной системы.

Подключение труб к радиаторам

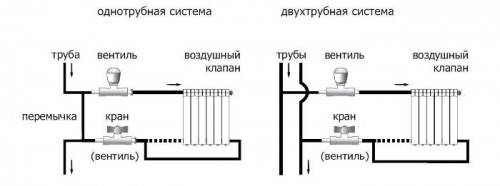

Схемы систем отопления

Однотрубная система, где по стоякам течет только горячая вода. Для стояков при такой системе применяют трубы диаметром 32 или 25 мм. Для труб, подводящих теплоноситель к радиаторам, можно использовать диаметр 20 мм.
Двухтрубная система, где горячая вода подается по одной трубе («прямой»), а отводится по второй («обратная»). При такой системе диаметр труб выбирается в зависимости от числа радиаторов: когда батарей 8 или больше – применяют трубы диаметром 32 мм, когда батарей меньше – 20 мм. Для системы стояков применяют также диаметр труб 32 мм.

Когда требуется заменить трубы отопления, важно диаметр труб, идущих к радиаторам, не выбирать меньше тех, которые были установлены ранее. Монтаж труб к радиаторам:

Монтаж труб к радиаторам:

При однотрубной системе располагают в верхней части радиатора кран Маевского, необходимый для сброса воздуха. Пробкой закрывают нижнее отверстие. Поверхность перед установкой пробок необходимо очистить от краски. Потом монтируют краны отопления, используя специальный ключ – лучше с накидными гайками. Когда меняем трубы отопления, трубопровод, подходящий к радиатору, монтируют после его установки.
При двухтрубной системе для труб выполняют штробы в полу, трубы обшивают утеплителем и укладывают в штробы. Трубы, которые идут к радиаторам, аналогичным образом убирают в стены.

Трубы отопления встроены в стены

Окончательный этап:

подключение труб к стоякам;
при замене отопительных стояков необходима установка перемычки (при перекрытых кранах на батарее, при отсутствии перемычки, работать не будет весь стояк отопления);
собранную систему необходимо проверить на герметичность, испытав под давлением в 1,5 раза превышающим нормальное.

При правильно выполненной замене отопительной системы в квартире, проблема тепла и протечек будет решена минимум на 20 лет.

Как перекрыть стояк отопления

Стояк отопления относится к общедомовой собственности. Перекрывать его должны работники обслуживающей организации, имеющие на это право.

Если следовать букве закона, вы должны прийти в ДЭЗ, ЖЭК, ДЭУ и т.д., написать заявление, оплатить услугу в кассу. В определенное время (указываете в заявлении) должен прийти представитель обслуживающей организации и перекрыть в подвале вентиль.

Сколько стоит отключение стояка отопления? Это вопрос непростой. Дело в том, что фиксированных цен нет. Есть прайс на услуги, но он носит только рекомендательный характер. В действительности каждая организация устанавливает свои расценки. В среднем за эту операцию придется заплатить от 15$ до 20$.

Вентиль, перекрывающий подачу отопления находится в подвале дома

Есть обходной путь. Договориться с соседями и самостоятельно перекрыть стояк без ведома кампании. Но вы знаете, что такое не всегда возможно: соседи разные бывают. Если летом, когда отопление отключено, такие действия и могут встретить понимание, то во время сезона — вряд ли. Есть и еще одна сложность: вентиль отопления найти не всегда легко. Нужно или иметь схему коммуникаций, или просто знать, где он находится. Знают обычно слесаря. Но перекрывать стояк даром они не будут, и потребуют не меньше 10-15$. Экономия, вроде и есть, но небольшая. А если данный факт станет известен управляющей или эксплуатационной кампании, вам грозят солидные штрафы.
