Отопление дома при помощи теплых полов — плюсы и минусы

Какой теплый пол лучше?

На сегодняшний день выделяют два основных вида теплого пола – водяной и электрический. Последний, в свою очередь, представлен в трех вариациях: стержневой, кабельный и пленочный. У каждого имеются свои плюсы и минусы.

Выбор конкретного варианта напрямую зависит от условий и возможности монтажа. Оценивая основные преимущества теплого пола, не учитывая его конкретный вид, можно отметить следующее:

• благоустроенность системы. Говоря простыми словами, теплый пол способен поддерживать в помещении максимально комфортную для пребывания в нем температуру. В отличие от традиционных отопительных систем, здесь не будет места локальным перегревам или еле прогретым участкам;
• эстетика теплого пола. Не имеются видимые элементы отопительной системы. Здесь не требуется ее привязка к расстановке мебели внутри помещения. Можно наслаждаться теплым полом без радиаторов и получить больше свободного места для обустройства своего дома;
• универсальность. Можно использовать любой источник энергии (электрический или водяной теплый пол), любой вид теплоносителя (в случае с водяным теплым полом) и любое напольное покрытие;
• безопасность и здоровье человека. Весомое преимущество теплого пола – это отсутствие циркуляции пыли внутри помещения, что является настоящим спасением для людей с аллергией;
• экономичность. Оптимальное распределение температуры позволяет значительно снизить расходы на отопление. В отличие от традиционных систем отопления, теплый пол прогревает не пространство над потолком, а пол и поверхность над ним. Поэтому все комнаты будут отличаться очень комфортными условиями.

Рекомендуем: Что представляет собой тёплый пол Национальный комфорт?

Какие трубы подойдут для комбинированной системы отопления

Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании

Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.

Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.

Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.

Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.

В каком случае быстрее ощущается тепло в комнате

Теплый пол прогревается дольше из-за цементной стяжки

Если брать средние показатели быстроты нагрева здания радиаторами отопления или теплым полом, первые быстрее приблизительно в три раза. Инерция вторых обусловлена необходимостью прогревать всю толщу бетонной стяжки. Переходя на численное выражение, для ощущения тепла в квартире при наличии алюминиевых отопителей необходимо ждать около 20 минут. Такой же объем помещения, оборудованный подогреваемым основанием, наберет комфортную температуру за пару часов.

Что касается реагирования на регулировку, здесь ситуация повторяется – конвекторы, по причине малой инертности, очень быстро нагреваются и остывают, что сразу отражается на температуре воздуха жилья.

Проанализировав все перечисленные за и против, нужно не забыть еще один момент – эстетическую составляющую вопроса. Иногда дизайн интерьера разработан таким образом, что просто невозможно органично вписать в него установленные на стены отопительные элементы. В этом случае единственным решением будет заложить трубу обогрева под пол, хотя в продаже имеется самое изысканное сантехническое оборудование.

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;

• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

Стоит ли делать теплый пол в частном доме

Плюсы и минусы теплого пола позволят разобраться в их необходимости при планировании строительства. Но комфортные условия стоят того, чтобы потратиться на установку системы обогрева. Нагрев пола с подпольем значительно уменьшает теплопотерю в период холодов и защищает стены дома от разрушения. Поэтому в частных домах установка полов является хорошим решением.

Практика показывает, что технические проблемы в этой системе появляются достаточно редко. Поэтому теплые полы считают надежными в использовании. Тонкости монтажа такого устройства уже достаточно изучены, поэтому установка или ремонт техники не составит труда.

Какой тип пола выбрать для квартиры?

Если вы решили произвести укладку в квартире, то водяные следует сразу отклонить.

ТЕПЛЫЙ ПОЛ или РАДИАТОРЫ?! Вся правда! РЕАЛЬНЫЕ ЦИФРЫ! Что дешевле, комфортнее, экономнее?

Во-первых, они очень тяжёлые, а это не желательная нагрузка на перекрытия многоквартирного дома.

Во-вторых, они существенно уменьшают высоту потолков. Кроме того, есть риск подтопления соседей снизу, единственная возможность — установка их на первом этаже. Чтобы подключить гидрополы к центральному отоплению требуется получить разрешение коммунальных служб.

Наиболее простой способ дополнительного отопления в квартире (если позволяет бюджет) — инфракрасная плёнка, её можно монтировать прямо на старое покрытие при косметическом ремонте.

Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

• полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
• равномерный прогрев поверхности комнаты во всех её зонах;
• циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
• исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
• возможность регулирования расхода электроэнергии;
• является самостоятельной системой обогрева комнат.

Минусы:

• цена работ по установке такой системы обогрева достаточно высока;
• исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
• формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате

Каким образом теплый пол нагревает воздух

Теплый пол — это новая система обогрева, она дополняет или заменяет традиционные конвекторы и батареи. Эта система трубопроводов, по которым прокачивается подогретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, а уже потом идут финишные покрытия.

Трубы, по которым идет циркуляция, обычно являются полимерными. Подача теплоносителя осуществляется от центрального отопления или системы, в которой подогрев выполняет индивидуальный котел.

Рекомендуется использовать трубы с высоким коэффициентом теплоотдачи. Также, они должны быть гибкими и гладкими внутри.

Теплый воздух, нагреваясь внизу от пола, поднимается к потолку комнаты. Таким способом тепло распространяется по всей комнате. Нижняя ее часть прогревается сильнее, чем верхняя, находиться в таком помещении очень комфортно и полезно. Сфера применения водяных теплых полов — практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протекания трубы.

Система состоит из трубопроводов и точки перемешивания теплоносителя. Узел смешивания комплектуется термостатическим смесителем, насосом и коллектором. Иногда необходимо наличие терморегулятора. Заливаются трубы, прикрепленные к полу, цементным раствором. Эта стяжка осуществляет распределение тепла полученного от трубопровода.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
5. Плавность прогрева без эффекта «теплового шока».
6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел. В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна

В этом режиме он достигнет своего наибольшего КПД

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Устройство и монтаж

Далее – несколько возможных вариантов «пирога» для пола, в зависимости от выбранной нагревательной системы (имеется ввиду схема расположения слоев из которых состоит теплый пол).

1. Бетонная основа.
2. Гидроизоляция.
3. Слой листового утеплителя.
4. Слой фольги.
5. Кабель и стяжка.
6. Финишное плиточное покрытие.

Устройство теплого пола электрического под плитку – нагревательные маты:

1. Бетонная основа.
2. Мат.
3. Слой плиточного клея.
4. Сама плитка.

Как установить теплый пол электрический под плиткой – пленочная система:

1. Основа или стяжка.
2. Теплоотражающий фольгированный слой.
3. Термопленка.
4. Гидроизоляция (полиэтилен).
5. Тонкий слой гипсокартона.
6. Клей и плитка.

Выбор способа монтажа теплого пола электрического под плитку зависит от особенностей помещения:

• мокрое (ванная, баня, кухня);
• сухое;
• неотапливаемое (холодный балкон, открытая терраса);
• отапливаемое.

При подготовке к монтажу обратите внимание:

• предельно допустимая нагрузка терморегулятора должна быть выше мощности системы;
• клеевые смеси и другие материалы выбирайте только те, которые подходят для теплых полов.

Далее – последовательность монтажа для двух вариантов пола, со стяжкой и без нее.

Под плитку без стяжки

Как положить электрический теплый пол под плитку без устройства стяжки. Это делается при помощи специальных нагревательных матов.

Схема работы:

1. Нарисовать чертеж размещения матов, исключая участки с тяжелой мебелью.
2. Сделать в стене и в полу штробу сечением два на два сантиметра для соединительного кабеля. Если терморегулятор встраиваемый, сделать в стене нишу для размещения коробки.
3. Выровнять пол, убрать мусор.
4. Кабель температурного датчика поместить в гофротрубку сечением полтора сантиметра.
5. Поставить заглушку и поместить трубку в штробу (датчик будет расположен в полу между петлями кабеля в 5 сантиметрах от края петли).
6. Раскатать полосами мат в соответствии с чертежом. Витки кабеля пересекаться не должны. Варианты крепления: сажать на клей или фиксировать армирующую сетку к основе метизами.
7. Замерить сопротивление матов. Допустимая погрешность – 10 процентов от значения, указанного в паспорте системы.
8. Покрыть маты клеем для плитки.
9. Оттестировать систему еще раз.
10. Уложить плитку.
11. Подсоединить терморегулятор, через него подключить систему к сети.

Приступать к эксплуатации можно только когда клей полностью застынет.

Все про армирование ростверка свайного фундамента.

Хотите узнать, как выбрать теплый электрический пол под плитку?

Под плитку со стяжкой

Как сделать электрический теплый пол под плитку со стяжкой? Это делается при помощи нагревательного кабеля.

Порядок работы:

1. Подготовить основание с помощью выравнивающей смеси.
2. Настелить гидроизолирующую пленку.
3. Проштробить канал для кабеля и выполнить нишу для терморегулятора как в предыдущем случае.
4. Сделать штробу в полу, уложить в нее датчик в гофрированной трубке 1,6 см сечением.
5. Настелить теплоотражающую подложку под электрический теплый пол под плитку (фольгированный пенофол или другую аналогичную).
6. Уложить армирующую сетку.
7. Уложить кабель змейкой в соответствии с чертежом, начиная от штробы. Подвязать к ячейкам сетки.
8. Оттестировать мегомметром сопротивление изоляции. Оно должно быть 20 М? минимум. Оттестировать сопротивление жил как в предыдущем случае.
9. Подключить систему к источнику энергии и проверить работоспособность. Выключить.
10. Проклеить стыки пола со стенами демпферной лентой по всему периметру. Это делается для компенсации температурного расширения.
11. Стяжку кладут толщиной не меньше трех сантиметров. Для лучшего качества укладки рекомендуется добавлять в рабочий раствор пластификаторы.
12. После застывания стяжки кладут плиточное покрытие.

Видео монтажа теплого электрического пола под плитку.

https://youtube.com/watch?v=n5169Wly0-g

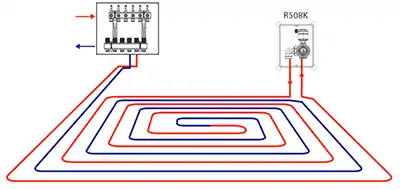

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Подвиды систем

Две системы обогрева дают разный результат в плане температуры в доме

Чтобы лучше вникнуть в функционирование систем, нужно знать их разновидности.

Водяное отопление на радиаторах по принципу работы:

• Конструкции с самотечным движением теплоносителя. Они бывают однотрубного исполнения и собранные по принципу двух линий.
• Тепловые контуры, где перекачку жидкости осуществляют циркуляционные насосы. Разводка в таких котельных может реализовываться на одной трубе, быть двухканальной, двухтрубной попутного типа и лучевой.

Можно столкнуться только с двумя вариантами нагреваемого пола: с жидкостным и электрическим принципом действия.

Отопление на батареях

Система отопления радиаторами предполагает установку котла и подводку труб

Этот вид обогрева дома можно назвать классическим. Стандартная система имеет следующие основные элементы:

• Котел. Может работать на любом виде топлива, в том числе электричестве. Основная задача состоит в прогреве теплоносителя до необходимого рабочего уровня. Также в котле собрана электроника для автоматического функционирования в заданном режиме.
• Радиаторы. Устройства, через которые происходит непосредственная передача тепла от горячей воды или антифриза в окружающую среду. Конвекторы бывают различной конструкции с наличием ребер для большего контакта с воздухом. Их изготавливают из материалов, хорошо проводящих тепло (различных металлов). В зависимости от величины изделия меняется его мощность отдачи.
• Трубы теплового контура. Задача этих компонентов структуры в осуществлении связи котла и радиаторов, по ним непрерывно движется жидкость. Водоводы могут быть изготовлены из специального пластика различного вида, быть металлическими или композитными. Выпускают эти изделия разной пропускной способности.
• Расширительный бак с группой защиты нужны для предотвращения разрушения котельного оборудования при перегреве воды.
• Различные фитинги и запорная арматура. Элементы служат для организации соединения отдельных компонентов контура, а также регулировки системы.

Работа отопления происходит очень просто. Котел греет воду, она под действием насоса движется по трубам к батареям, те нагреваются и отдают тепло в комнату. Остывшая жидкость возвращается обратно в котел.

Обогрев теплым полом

Для инфракрасного и кабельного пола не требуется установка котла

Принципиальное отличие нагреваемого водяного пола от конвекторов состоит в том, что он заложен под всей плоскостью напольного покрытия. Благодаря большой площади охвата уровень температуры теплоносителя в трубе делают гораздо меньше, чем в классическом варианте с подвесными отопителями. В остальном способ действия у них похож: котлом прогревается жидкость, она движется по подающим водоводам и попадает в тепловой контур, заложенный в толщу бетонной стяжки.

Жидкостный нагреваемый пол содержит в своей структуре один важный элемент – регулировочная группа, без которой невозможно его нормальное функционирование. Суть ее задачи заключается в том, чтобы сбалансировать работу отдельных тепловых контуров, заложенных в разных комнатах.

Вариант пола на электричестве закладывается аналогично водяному, но для его функционирования совершенно не нужен котел. Сам нагреватель представляет собой высокоомный шнур, выделяющий тепло при подключении его к стандартной сети напряжения.

Что представляет собой теплый водяной пол

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

Комфортность.

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз.  Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

• невозможность установления в многоквартирном доме.
• трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
• трудоемкость монтажа

Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.

Как подключить к индивидуальному отоплению

Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.

Однотрубная

Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.

Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.

Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.

На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.

Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м

Двухтрубная

Она считается самой эффективной для полноценного функционирования полов с подогревом.

В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.

Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.

Контур, применяемый в данной схеме, не должен быть больше 50 м.

​

Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.

Гравитационная

Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.

Параметр трубы магистрали должен начинаться от 3,2 см.

Трубопровод может проходить в виде змейки либо спирали.

Комбинированная: водяной пол и батареи

Отличают такую систему два свойства: циркуляционная и герметичная.

Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.

После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.

Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.

Нюансы комбинированной схемы:

• обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
• необходимость использования большого количества дополнительных составляющих процесса;
• управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.
