Установка и подключение бойлера к сети
Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.
В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти.
Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты.
Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Такие приборы не нуждаются в особой установке, так как они работают от обычной розетки. Прибор не выдерживает тепловой режим.
На что влияет температура нагрева воды? Такая конструктивная особенность позволяет изменять боковой наклон корпуса простым перемещением нижней точки накопителя. Но это только при условии, что вода в системе отвечает необходимым стандартам и не содержит большого количества примесей и тяжелых элементов, а также в процессе пользования прибором соблюдались правила установки, эксплуатации и своевременного проведения технического обслуживания. Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита: Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя.
Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.
При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.
Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок. Схема подключения бойлера к водопроводу
Проведение работ с косвенным нагревателем
В зависимости от источника тепла, подключение может быть различным. Подсоединение может выполняться к отоплению, одноконтурному или двухконтурному котлу.
К системе отопления
Конструкция водонагревателя предусматривает обвязку. С ее помощью выполняется подсоединение к воде и отоплению.
Что важно учитывать:
- Холодная вода подается только через низ.
- Нагретая жидкость выходит по трубе через верх.
- Подсоединять тепловые коммуникации нужно через верх. Выход — через нижний патрубок.
Через трехходовой клапан
Если в системе предусмотрен циркуляционный насос, тогда работы проводятся так:
- Двухконтурный котел и нагреватель монтируются параллельно.
- Следом за насосом устанавливается трехходовой клапан.
- К котлу подключается тройник, шланг которого ведет к теплообменнику.
Энергонезависимая схема
Если ваш котел энергонезависим, нагреватель лучше расположить выше. Циркуляция будет выполняться под воздействием гравитации. Если в схему включить насос, тогда работа будет зависеть от электричества.
Если соблюдать правила, можно провести работы самостоятельно: быстро и безопасно. В этом вам поможет видео:
Вода нагревается мгновенно, проходя по медному контуру, в ко…
- Изображение
- Текст
Вода нагревается мгновенно, проходя по медному контуру, в котором
расположены нагревательные элементы (Рис. 2). Требуемая температура достигается регулировкой потока воды. На диаграмме (Рис. 3) показана зависимость разницы температуры на входе и выходе от величины потока воды.
Температзфа водопроводной воды может значительно колебаться в течение года: от 5°С до 20°С. Это означает, что при одинаковой температуре воды на выходе, поток воды зимой будет меньше, чем летом. Для получения эффективной струи воды при пользовании душем используйте прилагаемую душевую насадку.
После подачи воды в ЭВН и установления минимального допустимого
протока (1,8 л), реле автоматически включит термоэлектрические нагреватели (ТЭНы). При уменьшении протока воды на входе ниже минимально допустимого автоматически отключаются ТЭНы, соответственно, нагрев прекратится.
Средством
защиты
от перегрева
служат температурный датчик,
установленный на медном контуре нагревателя. Он отключает ЭВН от электрической сети в случае перегрева воды (что не является неисправностью).
После охлаждения ЭВН включится автоматически. Если произошло нагревание воды до температуры выше 90°С, то сработает вторая ступень датчика, в данном случае возобновление работы ЭВН возможно только после механического включения последнего (снять крышку, нажать кнопку на температурном датчике, крышку закрыть).
мощность потока воды (л/мин)
Рис.З
Как подсоединить к воде
Схема подключения водонагревателя к водоснабжению. (Для увеличения нажмите) Необходимо, чтобы вода соответствовала хотя бы минимальным требованиям, предъявляемым производителем водонагревателя.
Если есть сомнения в качестве воды, то лучше всего установить очистительный фильтр. В таком случае срок эксплуатации водонагревателя несколько увеличится.
Желательно для подведения воды применить медную отожженную трубу в оплетке. Такая труба легко поддается формообразованию и ей не страшны перепады температур. И прочность у таких соединений очень высокая, так что краны для перекрывания воды можно будет смонтировать на самом баке.
После установки водонагревателя на стену, к нему подключают холодную воду. Комбинированный клапан, который входит в комплект водонагревателя, монтируется на патрубок, идущий к водонагревателю (синего цвета).
Если клапан устанавливается собственноручно, необходимо заметить, что не нужно слишком сильно затягивать его на резьбе, достаточно четырех оборотов. Это нужно для профилактики срыва резьбы на патрубке.
Обязательное условие – это герметизация места соединения. Клапан может понадобиться и для слива воды из нагревателя в случае ремонта. Хотя, слив воды через клапан – долгое дело. Лучше будет, конечно, если позволит место, между клапаном и патрубком вмонтировать тройник. Тогда сливать воду будет гораздо удобней.
Далее патрубок, предназначенный для горячей воды, соединяется либо со смесителем, либо с трубой, которая ведет к крану с горячей водой. Есть такие модели водонагревателей, в который врезан третий патрубок. Но по схеме подключения он не используется. В таком случае его нужно просто надежно заглушить.
Статью о том, как правильно разобрать водонагреватель Thermex, читайте здесь.
Устройство и принцип работы
Выполнение ремонтных работ своими руками невозможно без понимания устройства и принципа работы устройства, поэтому рассмотрим кратко, что представляет и как функционирует проточный водонагреватель Термекс.
Устройство
Водонагреватель состоит из следующих элементов:
- Входной патрубок холодной воды для подключения к водопроводу.
- Бак (50л, 80 л, 100л), с покрытием из стеклофарфора, предотвращающего образование накипи и ржавчины на его стенках.
- Вертикальный анод (штырь из магния) служит для замедления коррозии нагревательного элемента и других металлических деталей внутри бака.
- Фланец — крепежный элемент из стали, на котором смонтированы нагревательный ТЭН, термостат и анод. При необходимости он легко снимается и предоставляет доступ для замены неисправных деталей.
- Выходной патрубок горячей воды.
- Термостат с двумя степенями защиты – от перегрева и сухого включения.
- Внешний корпус из стали покрытой качественной порошковой эмалью. Между ним и баком находится теплоизолирующий слой, предотвращающий охлаждение воды.
Принцип работы нагревателя
Итак, как же это все работает. Вода, поступая в бак (от 50 л), нагревается с помощью ТЭН-а и поднимается в верхнюю часть, где находится патрубок забора теплой воды.
При открытии заборного крана, например, на кухне, давление в баке снижается и в него поступает через входной патрубок, холодная вода, выдавливая при этом нагретую через заборный. Холодная вода нагревается и поднимается вверх.
Принцип работы водонагревателя
Температура регулируется плавно с помощью встроенного термостата в пределах до +75° C. Термостат устроен таким образом, что при достижении установленной температуры воды в баке он отключает нагрев, а после падения температуры, на несколько градусов ниже установленной включает, то есть, автоматически управляет процессом.
Кроме того, предусмотрено аварийное отключение, если по какой-либо причине вода нагреется до +80 — 85° С.
Прослойка между внутренним баком и внешним кожухом полностью заполнена пен полиуретаном, толщиной от 18 до 40 мм (в зависимости от модели). Благодаря этому тепловые потери минимальны – около 1 градуса за 2 часа.
Катод забирает на себя электрохимическую коррозию и, таким образом, сильно продлевает срок жизни нагревающего элемента – ТЭН-а, но сам при этом изнашивается быстрее и поэтому для надежной работы всего водонагревателя необходимо регулярно его менять на новый. Ориентировочный срок службы катода – 6 месяцев непрерывного использования.
Стоит отметить обязательное наличие обратного клапана на входном патрубке холодной воды, который выполняет предохранительные функции. При прекращении подачи воды в водопроводную магистраль он не даст воде вылиться в трубу, помимо того он является регулятором давления в баке.
Если давление превысит максимально допустимое, произойдет его сброс через дренажное отверстие клапана. При отсутствии клапана возможна опасная деформация внутреннего корпуса из-за перепадов давления в водопроводной магистрали и при этом ускоренная его коррозия.
Что потребуется для работы
Прежде чем приступать к решению проблемы, необходимо обзавестись инструментом. Если нет желания поставить ремонт водонагревателей на поток, то лучше приобрести недорогие инструменты. Для мелких бытовых решений идеально подходят китайские производители.
Перечень необходимого инструмента для ремонта бойлеров Термекс:
- Плоскогубцы. Самые обычные, без эргономичных рукоятей, выполненных из экологически чистого материала.
- Плоская и фигурная отвёртка средней длины. В последующем не раз пригодится по хозяйству.
- Мультиметр. Наверное, самый затратный прибор из всего перечня. Позволяет проводить измерения напряжения электрической сети, силу тока, сопротивление и прозванивать провода на целостность.
- Гаечные ключи. Чтобы не тратить время, лучше приобрести небольшой набор, который также пригодится в будущем.
Вышеперечисленных инструментов вполне хватит для устранения неисправностей водонагревателей. Но помимо этого также требуются и некоторые расходные материалы:
Изолента. Клейкая лента, обладающая высокими электроизоляционными качествами. Необходима при восстановлении целостности проводов. Изоленту можно заменить более удобной термоусадочной трубкой.
Термоусадочные трубки разных цветов
Сантехнический герметик. Жидкий уплотнитель, используется при замене прокладок, при застывании образует слой, препятствующий протеканию жидкости. При желании, можно заменить более дорогостоящим автомобильным герметиком.
Пример простого сантехнического герметика
Схемы подключения различных видов бойлеров
Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

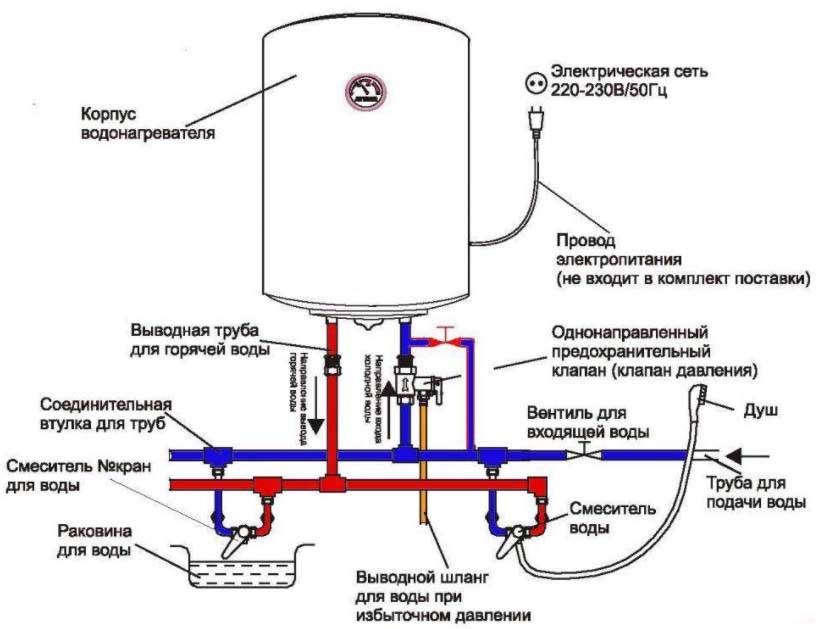

Подключение накопительного водонагревателя к водопроводу — схема
В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.
Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:
- рулетка и уровень;
- перфоратор и насадки;
- щипцы и кусачки;
- разводной и гаечный ключи;
- тройники и запорная арматура;
- трубы для горячего водовода;
- фитинги для соединения с водопроводной системой;
- ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
- гибкие соединительные шланги;
- 2-3 запорных крана.
Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.
Схема подключения накопительного водонагревателя
Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.
Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.
Установка и подключение проточных водонагревателей
Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.
Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:
- перфоратор с оснасткой или дрель-шуруповерт;
- обжимной инструмент (стриппер) и плоскогубцы;
- рожковые и разводной ключи;
- отвертка и молоток;
- устройство защитного отключения с подходящими характеристиками;
- металлопластиковая труба;
- тройник;
- ФУМ-лента;
- розетка с заземлением.
Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.
Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.
Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.
Принцип действия
Итак, на примере предоставленного выше нагревателя от фирмы Термекс рассмотрим его принцип работы.
Подключение к электросети осуществляется трехжильным кабелем, где L — это фаза, N — ноль, а PE либо E — заземление. Далее питание поступает на датчик протока, который срабатывает и замыкает контакты в том случае, если напор воды достаточный для работы. Если же воды нет либо напор очень слабый, включение нагрева не произойдет, в целях безопасности.
В свою очередь при срабатывании датчика протока включается реле управления мощностью, которое отвечает за включение ТЭНов. Датчики температуры, которые расположены дальше в электрической цепи, предназначены для отключения нагревательных элементов при перегреве. При этом термодатчик Т2 включается после остывания ТЭНов в ручном режиме. Ну и последний элемент конструкции — неоновый индикатор, который отображает процесс нагрева воды.
Вот и весь принцип работы проточного электрического водонагревателя. Если вдруг устройство вышло из строя, воспользуйтесь данной схемой, чтобы найти неисправный элемент. В других моделях может быть измененная схема работы, к примеру, будет присутствовать терморегулятор, как на изображении ниже:
Следует также упомянуть о различном принципе работы моделей с электронным и механическим управлением. Первые устроены на базе микропроцессоров и датчиков. Механическое управление представляет собой гидравлический блок с мембраной. При подаче холодной воды эта мембрана смещается, тем самым выталкивая рычаг включения через специальный шток. Если же напор слабый, смещение не произойдет и нагрев не включится.
Напоследок рекомендуем просмотреть видео в котором демонстрируется конструкция и принцип действия рассматриваемых устройств:
Вот мы и рассмотрели устройство и принцип работы электрического проточного водонагревателя. Надеемся, теперь вам стало понятно, как устроен данный нагреватель и за счет чего он работает!
Будет полезно прочитать:
- Как работает счетчик электроэнергии
- Как сделать индукционный котел своими руками
- Заземление в ванной комнате
Устройство и эксплуатация водонагревателя Термекс
Натяните на арматуру чехол из полипропилена, защищающий трубы и фитинги от тепловых потерь. Закрепите его скотчем и начинайте пользоваться накопительным бойлером, экономя на оплате счетов!
Как выбрать оптимальный режим работы?
Обычно, говоря об экономии, пользователи бойлеров начинают спорить о целесообразности постоянного подключения аппарата в розетку. Одна часть аудитории настаивают на режиме «полной боевой готовности», когда водонагреватель остается включенным в розетку 25 часа в сутки. Их оппоненты настаивают на 4-5 часах работы в сутки, необходимых для «кипячения» содержащегося в баке бойлера «запаса» горячей воды. После чего прибор отключается из розетки вручную или автоматически.
Так вот: ошибаются и те и другие. Вы не сэкономите на электричестве, выключая разогретый до максимальной температуры бойлер. И не сможете уберечь ваш бюджет от лишних трат в случае работы водонагревателя в режиме постоянного потребления тока.
Горизонтальный водонагреватель
Режим «питания» бойлера влияет на энергопотребление только самим фактом отсутствия горячей воды в отключенном нагревателе. Вы не будете принимать душ и станете мыть посуду в холодной воде. Согласитесь – это не та экономия, которую мы ожидали.
Однако все не так уж и плохо. Как правильно пользоваться бойлером для экономии мы можем узнать, обратившись к закону теплопроводности Фурье, в котором говорится о взаимосвязи между поглощаемой при разогреве среды энергией и разнице температур исходящего и входящего потока.
И чем меньше разница температур поступающей в бак жидкости и хранимого там запаса воды, тем меньше требуется энергии на разогрев полученного «коктейля», состоящего из холодных, теплых и горячих слоев.
Проще говоря, снизив «накал» бойлера с 85-90 до 55-60 градусов Цельсия вы будете пользоваться бойлером круглые сутки, экономя больше электроэнергии, чем в случае постоянного отключения разогретого на максимум водонагревателя. Кроме того, при температуре 55-60 °C замедляется процесс выделения соляного осадка – накипи – снижающей тепловую мощность ТЭН.
Как почистить ТЭН?
Грязный ТЭН не может греть воду с прежней эффективностью. Часть энергии поглощает слой накипи. И если вы избавитесь от него, то вы получите мгновенный эффект падения энергопотребления.
Схема устройства водонагревателя
Ну а сама «зачистка» нагревательного элемента выглядит следующим образом:
- Вы сливаете воду из бойлера.
- Отключаете прибор от сети и снимаете ТЭН.
- Далее вы готовите очищающий раствор, смешав 1,5 литра воды и 15 грамм лимонной кислоты.
- Демонтированный ТЭН погружают в раствор и выдерживают в нем до полной очистки нагревателя.
- Очищенный элемент монтируют в корпус.
- Водонагреватель подключают к водопроводу и выключают в сеть.
Если вы не хотите возиться с гаечными ключами, отвертками и тазами для сбора избытка накипи – приготовьте 2,5-3 тысячи рублей. За эти деньги вам поменяют ТЭН прямо на дому.
Установка водонагревателя
Проточные водонагреватели Термекс, благодаря своим размерам, можно устанавливать над раковиной, что существенно сэкономит место в помещении. Нагрев воды происходит в колбе из металла.
Ввиду использования мощных нагревателей, для проточного бойлера стоит сделать отдельный автомат.
Таким образом, общая проводка в доме, квартире всегда будет исправной и не зависеть от включения агрегата.
Схема установки водонагревателя может быть временной или стационарной. В первом случае водопровод с холодной водой соединяется с тройником, после чего совмещается с водонагревателем.
Тройники должны быть врезаны отдельно под холодную и горячую воду. За тройниками устанавливаются запорные краны.
Входной патрубок проточного бойлера нужно соединить с водопроводной трубой с холодной водой.
Выходной патрубок соединяется с краном, через который подается уже нагретая вода.
Герметичность системы проверяется в обязательном порядке при временном, стационарном подключении.
Для этого нужно включить одновременно кран с горячей водой на душе, в ванной, на кухне. Если нет протечек, то можно включать электричество.
Накопительные водонагреватели Термекс не предъявляют к проводке таких требований, как проточные.
Установка и подключение требует использование схемы, при которой подача воды может осуществляться одновременно в кран, душ.
Установка такого вида бойлера своими руками несложная, если есть необходимые инструменты. На стену наносится разметка, где будет располагаться водонагреватель.
После крепления бака на стене нужно будет подключить воду, установить предохранительный клапан.
При соединении водопровода стоит следить, чтобы клапан был закрытый. После того, как пройдет монтаж всей системы, проводится проверка работы водонагревателя Термекс.
При проверке все соединения частей трубопровода должны быть герметичные, а из крана должна пойти прогретая вода.
Чтобы посмотреть наглядно, какова схема установки нагревателя воды Термекс своими руками, можно посмотреть видео в нашей статье.
