Конденсационные котлы отопления
Ноябрь 15th, 2013 Администратор
На сегодняшний день одним из популярных современных видов оборудования для систем автономного отопления квартир и домов являются конденсационные котлы отопления. Они пользуются повышенным спросом у покупателей благодаря своему коэффициенту полезного действия, который составляет около 110%, а это значительно больше, чем у моделей традиционного типа. Вследствие чего в результате использования такого котла можно прилично сэкономить на оплате за газ.
Секрет конденсационных котлов
Эффект конденсационных котлов заключается в том, что выделяющиеся после газового сгорания, продукты обладают высокой температурой. Тепловая энергия, которой они обладают, в обычном устройстве удаляется посредством дымохода и растворяется в воздухе. Следовательно, за счет дополнительного теплообменника конденсационный котел тратит это тепло на прогревание дома, в результате чего происходит конденсация продуктов сгорания, а тепло, выделяющееся в результате этого процесса, подогревает остывший теплоноситель, который идет по обратной трубе. После чего, на его следующий нагрев затрачивается гораздо меньше топлива.
Конденсационный котел отличается от неконденсационного тем, что в специальном теплообменнике, площадь которого увеличена, сгораемые продукты остывают до значительно более низкой температуры, чем у любого другого обычного котла. При охлаждении водяной пар, изменяет свою структуру и становится жидкостью, выделяя при этом небольшое количество теплоты. Конденсация происходит в теплообменнике, корпус которого, как правило, выполняется из коррозионностойкого материала, как правило, нержавеющей стали.
Преимущества конденсационных котлов отопления
Что касается преимуществ конденсационного котла отопления, то о них речь пойдет ниже:
- Производители заявляют о 110% КПД таких котлов, однако по законам физики такое невозможно. Суть величины КПД в этом и заключается: для того, чтобы можно было сравнить тепловую эффективность конденсационных и обычных газовых котлов, вычисление проводится на основе значения низшей теплоты сгорания, именно отсюда и взялась такая величина, превышающая сотню.
- В сравнении с обычными, конденсационные котлы имеют более высокую экономичность – это 15- 20%.
- Использования высокотехнологичных горелок в котлах минимизирует вероятность неполного сгорания топлива.
- Низкая температура отходящих газов, зачастую ниже сорока градусов Цельсия, позволяет использовать дымоходы, изготовленные из пластмассы, что значительно сокращает затраты на их монтаж.
- К конденсационным котлам легче провести дымоход. Его можно сделать короче обычного, поскольку конденсационные котлы в своей работе выделяют небольшое количество вредных веществ.
Виды конденсационных котлов
Конденсационные котлы могут быть различных видов. Настенные, например, обычно бывают мощностью до ста кВт. Такие модели, благодаря своему креплению могут сэкономить свободное пространство и при этом не нужно выделять отдельное помещение под котельную. Также существуют и напольные модели, которые обладают большей мощностью и весом. Учитывая возможности горячего водоснабжения выделяют одноконтурные или двухконтурные котлы. В первом случае дополнительно будет необходимо приобрести бойлер, во втором котел самостоятельно нагревает воду в проточном режиме. Если у Вас уже есть дымоход, то в таком случае лучше выбирать открытую камеру сгорания, а в остальных случаях применяется закрытая камера сгорания, потому что коаксиальный дымоход через стену изготовить гораздо проще.
Как правило, все покупатели мучаются вопросом, окупится ли в дальнейшем разница в цене между конденсационным котлом и обычным. Профессиональные специалисты Вам однозначно ответят — безусловно окупится! И это правда. Но, нельзя не сказать, что их экономичность лучше всего проявляется, если они отапливают большие площади домов. Поэтому Вы желаете качественно отопить свой коттедж и подобрать котел правильно, доверьте свой выбор специализированной компании, которая поможет не только выбрать, но и установить конденсационный котел отопления. И тогда в Вашем доме станет по – настоящему тепло.
Попутная схематика отопительной системы — петля Тихельмана.
Желание своими силами спроектировать и собрать систему обогрева очень часто посещает наших сограждан. Очень иногда это кончается неодинаковым прогревом помещений и несбалансированностью потоков носителя тепла по контурам и радиаторам. Одна из возможностей, доступная для малоопытных теплотехников — применение в качестве системы распределения носителя тепла иначе говоря «петли Тихельмана» или попутной отопительной схемы.
Кратко — это система с равными длинами и диаметрами трубо-проводов от теплового источника до радиатора. В традиционной двухтрубке прибор теплоснабжения, размещенный рядом с котлом, следует максимально «зажать» при помощи балансировочного вентиля. Самый дальний отопительный прибор в данном случае все равно будет недогретым, так как сопротивление трубо-проводов с учетом самой большой длины будет намного выше, если сравнивать с ближним отопительным прибором.
Попутная схема дает возможность избежать данной проблемы, даже не обращая внимания на определённое подорожание системы. Детальнее о петле Тихельмана смотрите в видео-лекции Владимира Сухорукова.
Схема устройства петли Тихельмана в доме
Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:
- Правильно выбрать гидравлический насос – это основная деталь всей системы.
- Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
- Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
- В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

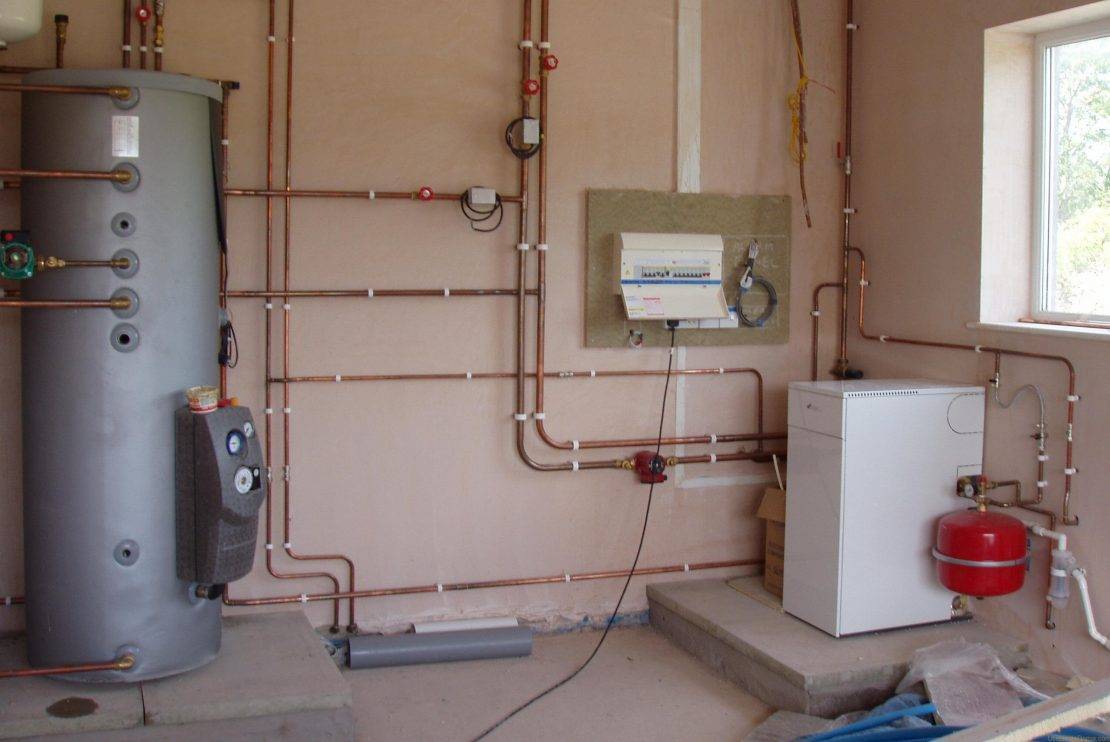

Обвязка котла
Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.
Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.
После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.
Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:
- с обеих сторон от насоса;
- на патрубке залива/слива воды;
- на отводе расширительного бака;
- в точках подключения котла к контуру отопления.
Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.
Трубопроводы
Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.
При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.
При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60
Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм
Арматура
Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.
Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.
Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.
Двухтрубная система отопления, в которой теплоноситель подается по трубе подачи, а, затем, пройдя через прибор отопления, поступает в обратный трубопровод, является одной из самых распространенных.
Различают два вида двухтрубных систем отопления:
- тупиковая система отопления
- система отопления с попутным движением воды, называемая также системой Тихельмана, в честь инженера, разработавшего и с успехом применившего ее на практике.
Плюсы схемы
Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:
Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно
Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным; Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться; Благодаря петле Тихельмана радиаторы способны работать на 100%; Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения; Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно; Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии; Присутствует возможность установки дополнительных устройств отопления; Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов; Отопление, установленное по схеме Тихельмана, прослужит очень долго

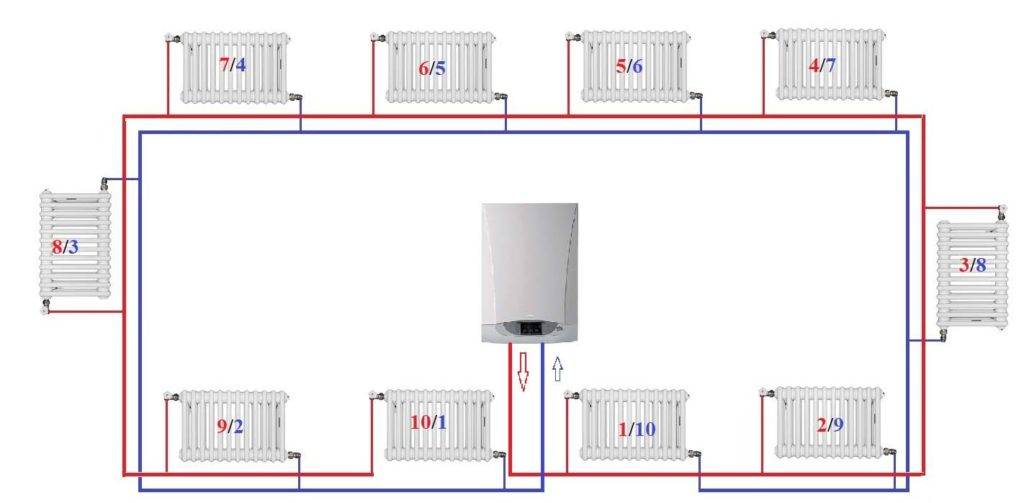

Принципиальная схема отопления Тихельмана
Схема отопления Тихельмана
Петля Тихельмана — двухтрубная система с реверсивным движением теплоносителя
Система имеет и другие названия: часто ее называют попутной, характеризуя перемещение жидкого теплоносителя по двум входящим в нее контурам. Помимо этого, встречается наименование этой схемы возвратной с реверсивным движением. Одна из основных особенностей установки – одинаковая протяженность подающей и обратной труб. Поскольку гидравлика в разных элементах системы будет идентичной, крайние радиаторы получают одинаковое количество тепла. При этом обратка берет начало от первого из них, а подача оканчивается на последнем.
Особенности внутреннего устройства одноэтажных частных домов зачастую таковы, что не располагают к навешиванию труб отопления на стены. Обычно их принято прокладывать под напольным покрытием и защищать теплоизолом. Монтаж петли отопления Тихельмана, в частности, замкнутого круга на распределительный элемент, в таком случае упрощается.
В помещениях с высокими оконными рамами распространено применение внутрипольных конвекторов. Если сравнивать с лучевой конструкцией, петля отопления Тихельмана лучше подойдет для подсоединения данных элементов благодаря меньшему расходу топлива и надежности работы.
В двухэтажном доме устанавливают общий стояк и проводят два кольца для первого и второго этажей. Необходимо учитывать, что потери энергии у них окажутся сильно различными, и подбирать радиаторы и диаметры используемых труб исходя из этого. Применение раздельных конструкций позволит осуществлять их взаимную балансировку. В двухэтажном доме два крана удобно поместить в котельной по соседству друг с другом.
Виды разводки труб и построения систем отопления
Виды системы отопления определяются пространственным размещением радиаторов и трубопровдов.
Различают схемы компоновок:
- горизонтальную или вертикальную;
- верхнюю или нижнюю разводку;
- с прямым и обратным течением теплоносителя;
- разводок труб до радиаторов – тупиковые, лучевые, кольцевые.
Каждому виду и их комбинациям присущи качественные характеристики, определяющие выбор в зависимости от условий эксплуатации.
Верхняя или нижняя разводка
Схема двухтрубной системы отопления с верхней разводкой. Верхняя разводка может быть обустроена в системах с гравитационной и принудительной циркуляцией, а также в их комбинированном варианте. Горячий теплоноситель по центральному стояку подаётся в верхнюю горизонтальную трубу из которой происходит распределение по стоякам. Трубы располагают под потолком верхнего этажа.
| Преимущества | Недостатки |
| Разница в давлении позволяет использовать большое количество радиаторов | Часть тепла трубы отдают в верхней части помещения, что снижает эффективность |
| Подходит для различных схем построения | Требуется разводка большого диаметра, что дороже |
| Низкое гидравлическое сопротивление | Внешний вид не подходит для части интерьеров |
| Возможность установки терморегуляторов на каждый радиатор или стояк | Расширительный бак иногда придётся выносить на неотапливаемый чердак и осуществлять качественное утепление |
| Невысокое давление в сети (до 3-4 атм) подходит для любых типов радиаторов, в том числе алюминиевых | Для монтажа тёплого пола потребуется дополнительное оборудование |
Диаметр труб и протяженность контуров увеличивает объём теплоносителя, для перекачки которого покупают мощные насосы.
Схема двухтрубной системы отопления с нижней разводкой.
Системы с нижней разводкой отличаются расположением подводящей трубы и обратки ниже уровня радиаторов.
Преимущественно такие схемы используют в системах с принудительной циркуляцией.
Достоинства нижней разводки:
- трубопроводы можно скрыть в полу или стенах;
- не требуется делать общий стояк, что позволяет организовать отопление первого построенного этажа, а второй и последующий оборудовать в по мере необходимости;
- установив коллекторы, можно организовать систему «тёплый пол».
Пример коллекторного узла, распределяющего теплоноситель по контурам «теплого пола». Среди недостатков пользователи отмечают частые завоздушивания, а монтажники – трудности с первоначальной настройкой и балансировкой.
Вертикальная и горизонтальная разводка
Схема горизонтальной и вертикально разводки двухтрубной СО. Горизонтальная и вертикальная схема отличаются наличием главного стояка.
Вертикальные типы в основном применяют в многоэтажных зданиях. Горизонтальный вид подходит для строений любой этажности, при обустройстве учитывают конструкцию и подбирают насос необходимой мощности.
Проектировщики и монтажники различают несколько принципиальных схем разводки труб в системах отопления.
Три принципиальных схемы разводки труб.
Тупиковая схема монтируется в большинстве загородных домов и имеет ещё одно название – с обратным (встречным) движением теплоносителя. К каждому радиатору подключают подающую и отводящую трубы. Циркуляция осуществляется насосом. Главное преимущество системы заключается в том, что ко всем радиаторам теплоноситель доходит одинаковой температуры, а с помощью регуляторов можно поддерживать необходимый микроклимат в каждом помещении.
Недостатки:
- большое количество сварных и муфтовых соединений;
- требуется профессиональный гидравлический расчёт, если в одном контуре находится больше 3-х радиаторов;
- часто возникают шумы от движущегося теплоносителя.
Петля Тихельмана или схема с попутным движением теплоносителя используется в нижней горизонтальной разводке и позволяет скрыть трубы под напольным покрытием или в стяжке. Попутная схема по отзывам монтажников требует минимальной настройки. Петля Тихельмана отлично работает при большом количестве радиаторов, но потребует при этом увеличенного диаметра труб.
При монтаже лучевой разводки используют коллекторы, устанавливаемые на каждом этаже здания.
Схема лучевой разводки двухтрубной СО к радиаторам с нижним подключением.
Схема раздельно питает каждый радиатор и позволяет монтировать систему «тёплый пол». Важный недостаток – большие затраты на приобретение труб.
Преимущества и недостатки
Двухтрубная петля для отопления дома имеет следующие преимущества:
- сумма длин обратки и подачи одинаковая для каждой батареи;
- гидравлические условия работы каждого отопительного прибора одинаковые;
- система не нуждается в балансировке;
- равная тепловая мощность всех радиаторов;
- стабильность работы всей системы.
Недостатки этой разводки заключаются в следующем:
- Если в контуре установлено много радиаторов, то диаметр трубопровода нужно увеличивать.
- Кольцевая укладка труб значительного диаметра требует большего расхода средств.
- Чтобы обустроить разводку, трубопровод должен пройти по периметру всего здания, что сделать довольно сложно в любом случае, ведь мешают двери, высокие оконные проемы и лестничные клетки.
- Эта разводка не подходит для небольшого дома, где намного выгоднее использовать тупиковую схему.
Самотечный вариант
Самотечная схема отопления. Нажмите на фото для увеличения.
Он является наиболее простым и примитивным. Следовательно, такая система дешева и не слишком сложна в реализации, так как осуществляется в зависимости от планировки жилья. Но в этом и кроются ее недостатки.Она представляет собой большую металлическую трубу, подсоединенную к котлу и проходящую по всему дому (это обязательное условие), по которой течет теплоноситель.
Минусом такой схемы является необходимость в массивных трубах с большим сечением в диаметре, так как монтаж более тонких или добавление в систему батарей приводит к падению эффективности отопления по причине снижения скорости потока воды. В целях повышения КПД данной отопительной системы в доме монтируется не одна, а две трубы, что причиняет жильцам еще большие неудобства.
Схема подключения лучевой разводки
Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.
В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.
Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя
На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.
Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.
При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.
Предварительный этап
До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:
- определить места расположения радиаторов;
- выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
- изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
- составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.
Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы
Правила установки лучевой разводки
Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).
При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами
В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.
Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.
Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.
Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции
Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.
Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным
Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений
При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.
Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне
Процесс установки системы

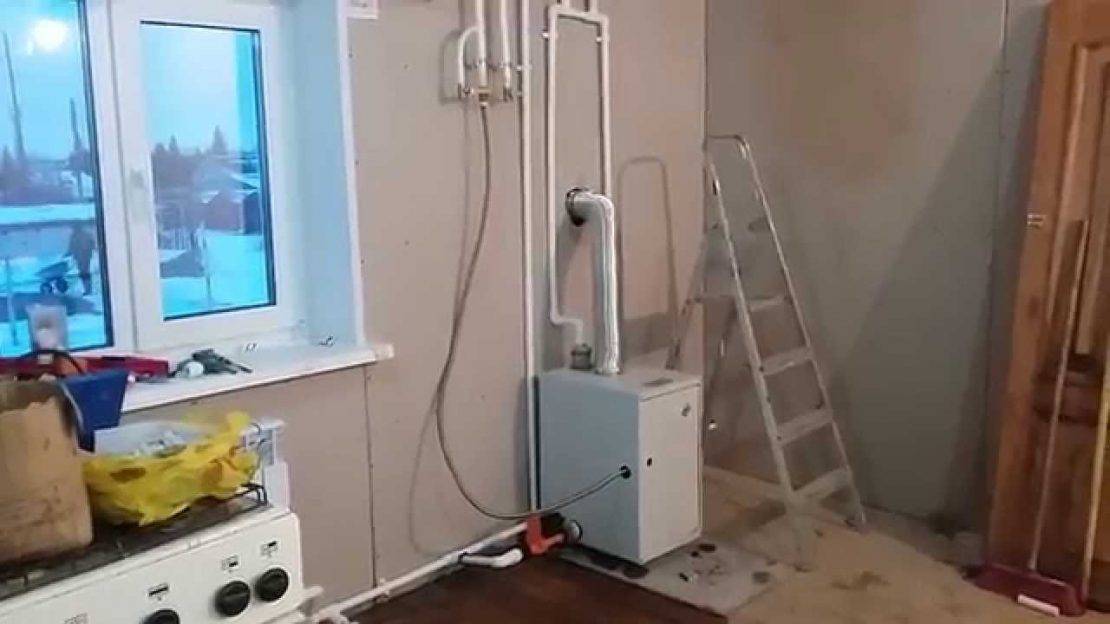

Работы по монтажу отопления Тихельмана начинаются с установки котла, размещать который полагается в помещении не ниже 250 см. Мощность устройства зависит от обогреваемой площади: на 10 м2 площади потребуется 1000 Вт.
После этого нужно выполнить следующие действия:
- Навесить секции радиаторов. Определив нужное число элементов, разметить их будущую локализацию – обычно их помещают под окнами. Укрепить радиаторы кронштейнами.
- Протянуть трубы из металлопластика, по которым будут идти подача и обратка. Такой материал рекомендуется благодаря простоте установки и устойчивости к высоким температурам. Диаметры должны быть 20-25 мм (у магистральных труб) и 16 мм (подключение батарей).
- Смонтировать циркуляционный насос на обратке рядом с котлом. Перед ним нужно поместить устройство фильтрации. Врезают насос через байпас с тремя кранами.
- Установить расширительный бачок и предохранительные детали, отвечающие за безопасность системы.
Самый простой и недорогой метод подготовки воды — использование в петле Тихельмана косвенного бойлера. Автоматизированные котлы обычно легко коммутируются с устройством нагрева и осуществляют управление им. В ином случае для включения бойлера потребуется создание обвязки.
Варианты схемы Тихельмана
При правильном построении схемы Тихельмана система отопления предполагает создание одинаковых условий для работы радиатора. Это касается перепадов давления, при том, что радиаторы имеют равные площади поверхностей, а, следовательно, и равный уровень теплоотдачи. Чтобы рисовать схемы правильно, необходимо некоторое время потренироваться.
Основные достоинства схемы Тихельмана: универсальность, хорошая регулируемость
Дверь можно обойти несколькими способами: трубу можно проложить сверху. При выборе этого варианта следует учесть, что участок над дверью должен быть оснащен автоматическим воздухоотводчиком: это не позволит воздуху накапливаться. Внешний вид помещения при этом страдает. Также воздухоотводчик может время от времени подтекать, что довольно непрактично.
Варианты схемы Тихельмана:
- Вариант в одноэтажном доме. Трубу можно проложить ниже напольного уровня. Но это может быть неудобно, если тяжка пола уже выполнена.
- Схема для двух этажей. По схеме завязывается вся система, а не этажи по-отдельности. Выполняется подача и обратка основных труб, имеющих диаметр в 20 мм. А уже к ним подключают радиаторы с использованием тубы в 16 мм.
- Обвязка для трех этажей. Выполняется одна обвязка для всех этажей. Стояки имеют диаметр в 25 мм, подача и обратка в 20 мм, труба для отвода к радиаторам в 16 мм.
По возможности лучше выполнять подключение каждого этажа по-отдельности, при этом ля каждого подключая индивидуальный насос. Следует учесть, что использование одного насоса при его поломке может привести к тому, из строя выйдет сразу вся система отопления. Схему Тихельмана можно использовать для прокладки отопления во всех типах помещений. Она предполагает равномерный прогрев радиаторов, а монтировать ее довольно легко, если схема составлена правильно.
Доверьтесь современным технологиям
Ни для кого не секрет, что во времена эры современных технологий люди могут позволить машинам и программному обеспечению решать множество рутинных задач. Очевидно, что новичок в строительной сфере не в состоянии в полном объеме осуществить все необходимые расчеты, а также с нуля создать полноценный проект отопления в доме. К счастью, разработчики уже создали специальные программы, использование которых существенно упрощает дело проектирования и расчетов. Как правило, программное обеспечение для строительной сферы является достаточно дорогостоящим.
Между тем, многие компании предлагают бесплатные версии программ, которые обладают настолько ограниченным функционалом, чтобы пользователь ознакомился с основными возможностями продукта. Собственно, для проектирования отопления в загородном доме подобной бесплатной версии программного продукта может быть вполне достаточно.
