Газовый редуктор для газгольдера: особенности устройства и меры по уходу

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

• металлический или полимерный корпус;
• присоединительный патрубок с накидной гайкой;
• рабочий патрубок с резьбой;
• фильтрующий узел;
• две камеры, между которыми расположена мембрана;
• клапан с седлом на штоке;
• две пружины – задающая и возвратная;
• манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

• выполнять сварочные работы вблизи действующего газового оборудования;
• проверять герметичность открытым огнем – зажигалкой или спичкой;
• отогревать замерзшую арматуру открытым огнем;
• устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
• использовать манометры с неподходящими техническими характеристиками;
• применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Подытожим

Проблемы использования газгольдера появляются в результате нарушений:

Неправильный выбор конструкции и монтаж — арматура погружается в воду, редуктор замерзает, падает давление в подающем трубопроводе.

Ошибки в эксплуатации — заливка некачественного топлива (образуется конденсат), избыточное наполнение емкости, использование одной заправки 3 года (быстро кончается пропан).

Совет

Позаботьтесь о защите оборудования от затопления. Если на участке есть грунтовые воды, лучше перестраховаться и купить емкость с высокими патрубками.

Подъем запорной арматуры и редуктора над уровнем воды снижает риск затопления. Процедура решает большинство проблем при использовании газгольдера.

Редуктор является специальным устройством, которое понижает и поддерживает необходимое значение давления газовой смеси в системе. В ряде случаев собственник газгольдеров сталкиваются с проблемой замерзания редуктора и остановки подачи газа. Множество компаний часто пользуются инженерной неграмотностью заказчиков — навязывают дорогостоящую откачку газа, объясняя это некачественным газом, навязывая договора обслуживания и требуя баснословные суммы за замену редуктора и установку дополнительного ненужного оборудования.

Попробуем в этой статье все доступно объяснить.

Редуктор устроен таким образом, что он состоит из 2-ух камер, которые разделены между собой специальной мембраной, которая и отвечает за процесс регулировки давления в магистрали. В нижней камере проходит поток газа, в верхней-воздушной камере находится воздух, который через дыхательный клапан сообщается с окружающей средой. В случае затопления редуктора грунтовыми (талыми) водами, вода остается в корпусе и на мембране. При наступлении отрицательной температуры скопившаяся вода замерзает и блокирует движение мембраны (работу редуктора). Помимо грунтовых вод в редукторе может скопиться конденсат.

Чтобы предотвратить подобные проблемы необходимо не допустить затопление редуктора.

Самый лучший, но самый дорогостоящий варианта — установка газгольдера с высокой горловиной (для обводненных и заболоченных участков). Более доступный вариант — модели резервуаров с высокими патрубками и мультиклапаном (если есть риск затопления в осенне-весенний период). Самый бюджетный вариант — установка влагозащищенных моделей редукторов (с высокими патрубками дыхательных клапанов), данный вариант также применяется при уже затопленном редукторе стандартной модели.

Если произошло затопление редуктора, то его необходимо снять, разобрать и просушить.

Рекомендуется перед наступлением отопительного сезона проводить профилактику редуктора — снять, разобрать, просушить, произвести очистку от пыли и грязи, выставить точное давление, заменить изношенные детали (мембрана, пружина) при необходимости. Если редуктор замерз неожиданно, например ночью, можно полить редуктор кипятком, и он на некоторое время продолжит выдавать необходимо давление.

Запрещено использовать фен, газовые пушки и другие устройства, где имеется открытый огонь и спираль накаливания, так как может произойти воспламенение паров газа с последующим взрывом газовоздушной смеси. Не рекомендуется использовать греющий кабель и прочие электроприборы, не предназначенные для данных целей, так как в случае короткого замыкания и возникновения искры также может произойти воспламенение газа.

Определить проблемы, связанные с замерзанием редуктора можно по следующим признакам: отключение подачи газа, снижение параметров выходного давления, резкие провалы давления в процессе работы котла, повышенное давление газа в системе и пр. Если есть хоть один из этих признаков, значит требуется профилактика редуктора. Настоятельно рекомендуем обращаться за этими услугами только к профессионалам.

Аварийная бригада нашей компании работает в круглосуточном режиме и готова выехать к Вам и устранить проблемы сразу после Вашего звонка.

При приезде на объект сначала производится комплексная диагностика работы газгольдера, всех газоиспользующих приборов (котельного оборудования, газовых плит, конвекторов и др.), это производится с целью выяснения причин поломки. После выявления всех проблем, устраняется причина, производится пробный пуск газа и проверка работы газовых приборов. На все работы дается гарантия, составляется акт, подтверждающий проведение работ.

Газгольдер Antonio Merloni: основные преимущества

Рациональная и доступная альтернатива магистральной газификации – установка автономного газгольдера. Монтаж и использование резервуара для хранения газа приводит к значительной экономии средств. Пользоваться газгольдером очень удобно и безопасно.

Газгольдер Antonio Merloni: внушительный вес, вытекающий из толщины стенки резервуара и качества материала, который является наглядным критерием надёжности и долгого срока службы

Система индивидуального газоснабжения очень экономична, так как цены на газ обычно имеют более низкую стоимость, чем другие виды топлива. Лидером по техническим и эксплуатационным показателям является компания «Antonio Merloni». Компания выпускает качественные, долговечные, удобные и выгодные резервуары для хранения сжиженного газа.

Преимущества итальянских газгольдеров:

• Имеют трехслойное эпоксидное покрытие, которое является прекрасной защитой от внешних воздействий на резервуар.
• Анодно-катодная система противодействия защищает газгольдеры от воздействия подземных токов.
• Оборудование имеет мешок, который не допускает возможности неправильного монтажа, а также защищает резервуар от воздействия блуждающего тока.

При покупке оборудования для автономно газификации необходимо убедиться, что продукт сертифицирован, технически качественный, соответствует регламентам и разрешен к вводу в эксплуатацию. Отличительной особенностью газгольдеров из Италии является их высокое качество и способность работать исправно даже в самые холодные морозы, в отличии от газгольдеров российского производства. Компания «Мерлони» занимается не только производством резервуаров, но и поставляет и устанавливает их.

Редуктор rego или gok что лучше

Тебе редуктор просто нужно купить, как пример по твоему описанию 4ый с верху:

Редуктор SRG 511 — Q=10 кг/час, Р вх.=1,5- 16 бар, Р вых.=33-50 мбар 218евро Редуктор GOK 052 — Q=12 кг/час, Р вх.=1,5- 16 бар, Р вых.=37-50 мбар 194евро Редуктор REGO LV-404 B4 H20 — Q=11 кг/час, Р вх.=1,5-16 бар, Р вых.=28-50 мбар 182евро Редуктор SRG 512 вариант 3a — Q=24 кг/час, Р вх.=1,5-16 бар, Р вых.=0,3-0,7 бар 316евро Редуктор SRG 513 вариант 3b — Q=24 кг/час, Р вх.=0,5-4 бар, Р вых.=33-50 мбар 316евро Редуктор SRG 520 — Q=50 кг/час, Р вх.=1,5-16 бар, Р вых.=0,5-2 бар 364евро Редуктор GOK D150 — Q=20-60 кг/час, Р вх.=0,5-2,5 бар, Р вых.=50 мбар 546евро

Тебе редуктор просто нужно купить, как пример по твоему описанию 4ый с верху:

Редуктор SRG 511 — Q=10 кг/час, Р вх.=1,5- 16 бар, Р вых.=33-50 мбар 218евро Редуктор GOK 052 — Q=12 кг/час, Р вх.=1,5- 16 бар, Р вых.=37-50 мбар 194евро Редуктор REGO LV-404 B4 H20 — Q=11 кг/час, Р вх.=1,5-16 бар, Р вых.=28-50 мбар 182евро Редуктор SRG 512 вариант 3a — Q=24 кг/час, Р вх.=1,5-16 бар, Р вых.=0,3-0,7 бар 316евро Редуктор SRG 513 вариант 3b — Q=24 кг/час, Р вх.=0,5-4 бар, Р вых.=33-50 мбар 316евро Редуктор SRG 520 — Q=50 кг/час, Р вх.=1,5-16 бар, Р вых.=0,5-2 бар 364евро Редуктор GOK D150 — Q=20-60 кг/час, Р вх.=0,5-2,5 бар, Р вых.=50 мбар 546евро

Источник

Особенности эксплуатации композитных газовых баллонов

Это новое поколение ёмкостей для газа. От своих предшественников композитные баллоны отличаются меньшим весом (такой баллон легче традиционного более, чем в два раза) и большей безопасностью.

В случае взрыва такой ёмкости не образуются осколки. Ещё один плюс – невозможность образования коррозии внутри баллона. К устройствам, используемым совместно с композитным баллоном, предъявляются повышенные требования.

Редуктор для композитного баллона используется для поддержания постоянного давления на выходе. Для ёмкостей нового типа используют редукторы, соответствующие европейским нормам по стандарту EN 12864.

Например, это может быть прибор A300i-A310i. От старых РДСГ 1-1,2 он отличается:

• наличием гайки, заворачиваемой без большого усилия (KLF разъём);
• большим сроком службы вентильной прокладки (не менее 10-ти лет).

Также из особенностей конструкции можно отметить носик, утапливаемый в выходном отверстии вентиля, круговой бурт, умещающийся в уплотнителе вентиля. Эти качества обеспечивают дополнительную герметизацию соединения.

Регулятор для композитной ёмкости. Не стоит его путать с редуктором! Регулятор только поддерживает заданный уровень расхода газа в литрах за минуту. Этот прибор может быть универсальным или изготовленным под конкретную модель композитного баллона. Лучше всего, если у вас и регулятор и баллон – одного производителя.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Валера

Голос строительного гуру

Задать вопрос

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

• ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
• GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Регулировка

Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Как уменьшить расход газа?

Экономия складывается из мелочей.

Зачастую, мы забываем о них, а в результате оказывается, что наш громаднейший газгольдер почти иссяк.

ВДРУГ.

Несколько советов, как снизить потребление газа.

Уменьшить расход газа можно двумя способами: активным и пассивным.

Пассивная экономия.

Утеплите жилище:

– тщательно ликвидируйте всевозможные щели в окнах, дверях. Даже «микроскопические». Они – основная причина потери тепла в доме (и нагревания окружающих дом территорий);

– уделите внимание утеплению стен, потолка, пола;

– проверьте (при необходимости реконструируйте) правильность функционирования дымовых и вентиляционных труб. Установите теплообменники.

Автоматизируйте отопительный процесс:

– установите наружные и внутренние датчики температуры, регулирующие подачу газа к котлу;

– используйте регуляторы температуры радиаторов, которые обеспечат различные, заранее заданные параметры нагрева в каждом отдельном помещении дома.

Активная экономия.

Она в большей степени связана с пребыванием на кухне, приготовлением пищи.

– приготовив одно блюдо, выключите газ, не дожидаясь (да ладно, ну что там 5 минут «нагорит») пока не будут готовы ингредиенты для приготовления следующего;

– не грейте впустую двухлитровый чайник, собираясь попить чай, согрейте воды ровно столько, сколько для этого необходимо.

– готовьте пищу впрок на два дня, так как при разогреве готового блюда газа расходуется значительно меньше, чем при приготовлении;

– используйте «умную» посуду с широким дном и соответствующего блюду материала:

– для длительной термообработки – с большей тепловой инерцией (чугун);

– для быстрой – с низкой инерцией (алюминий);

– проверьте исправность духовки:

– герметичность дверцы;

– целостность фольги.

И последний совет: заправляйте газгольдер только у проверенных, солидных поставщиков. У них «летний» (дешёвый) газ превосходит по качеству (в том числе по содержанию пропана) «зимний» от новоявленных, никому не известных «Калифов на час».

поставляет сжиженный газ отменного качества.

Запорная арматура и контрольно-измерительные приборы газгольдера

Надёжная и безопасная работа автономной системы газоснабжения обеспечивается запорно-регулирующей арматурой и контрольно-измерительными приборами (КИП).

Арматура и КИП поставляются с газгольдером. Объём комплектации и типы запорно-регулирующей арматуры и КИП у каждого изготовителя различны, но принципиальная схема одна.

Стандартный комплект арматуры и алгоритм работы выглядят так:

• Заправочный клапан открывается при подсоединении шланга автозаправщика. Закрывается под действием пружины после окончания приёма газа.
• Клапан отбора жидкой фазы используется для слива лишнего газа при переливе выше 85 % объёма сосуда – это редкий аварийный случай.
• Кран слива из сборника конденсата применяется при техническом обслуживании для откачки воды и жидкой фазы.
• Предохранительный клапан настроен на давление срабатывания 15–18 Бар. Открывается при заправке выше номинального уровня.
• Клапан отбора паровой фазы нужен для отключения газгольдера при ремонте редуктора или осушении сосуда перед техническим обслуживанием.
• Газовый редуктор регулирует давление газа, поступающего на котёл. Давление с 1,0–16,0 Бар понижается до 37–87 мбар.
• Кран на линии низкого давления отсекает газопровод от сосуда.

Перечисленная арматура для газгольдера, как правило, устанавливается в горловине, на патрубках, врезанных во фланец люка-лаза или корпус. В помещении котла размещается стальной кран для быстрого отключения газгольдера.

В горловине бака устанавливаются следующие КИП:

• Уровнемер, показывающий количество газа в процентах. Снижение уровня ниже 15 % не допускается. При объёме 20–25 % следует заказывать автозаправщик.
• Манометр перед редуктором контролирует давление в аппарате – номинальные показания 1,5–6,0 Бар;
• Манометр на линии низкого давления должен показывать от 37 до 87 Бар.

Для контроля давления газа, поступающего на котёл, газопровод комплектуется ещё одним манометром. В котельной монтируется датчик загазованности и клапан, перекрывающий трубу при повышении концентрации газа в воздухе.

Дополнительной опцией является комплектация телеметрией, передающей информацию об уровне газа на мобильный телефон и СМС при низком уровне. Электронный блок монтируется на уровнемер, работает от батарейки.

Расчет параметров модели

При выборе объема газгольдера принято исходить из полного отопительного сезона (наиболее холодные 6 месяцев). Это делается для того, чтобы одной максимально допустимой заправки хватило на все нужды зимой. Таким образом, исходя из цены в вашем регионе на газ и объема полной заправки резервуара – несложно посчитать стоимость отопительного периода.

Прежде всего, нужно рассчитать точную площадь отапливаемых помещений. Учесть, если необходимо, и другие сооружения – баня, бассейн, гараж. Средний расход принято считать исходя из формулы 30 литров газа на 1 квадратный метр площади (за один сезон). Таким образом, несложно подсчитать размер резервуара для своего помещения. Например, для дома площадью 150 кв.м. достаточно газгольдера объемом 4,5 куб.м.

Разумеется, эти расчеты приблизительны. Но по крайней мере, они дают возможность представить общую картину системы автономной газификации, ключевым звеном которой является газгольдер. И так как ставится он однажды и на десятилетия – не стоит на нем экономить.

Примерная стоимость газгольдера, в зависимости от площади отапливаемого помещения. Цены действительны на 2020 год для Москвы и Московской области:

• 2,7 куб. м (достаточен на площадь до 120 кв. м) – 120 тыс. руб.;
• 4,8 куб. м (на площадь до 260 кв. м) – 140 — 200 тыс. руб.;
• 6,4 куб. м (на площадь до 500 кв. м) – 180 — 240 тыс. руб.;
• 10 куб. м (на площадь до 900 кв. м) – 250 — 320 тыс. руб.

Конечно цена зависит и от фирмы производителя газгольдера.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

• Вес 0,67 кг.
• Длина × Ширина × Высота 164 × 108 × 136мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление, 4 кг/см3.
• Максимальный расход газа 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочий выход М16х1,5 LH.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

• устройство в сборе;
• ниппель для подключения шлангов диаметром 6,3 или 9 мм;
• гайка;
• техпаспорт изделия;
• упаковочная коробка.

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

• точная установка рабочего давления
• лазерное нанесение параметров на корпус
• эргономичный регулировочный маховик
• штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Разновидности конструкций

Резервуары для автономной газификации прежде всего делятся на две группы – подземные и наземные газгольдеры. Первые существуют в нескольких модификациях: евростандарт, с высокими патрубками, с высокой горловиной. В суровом климате в российских условиях предпочтительнее использовать подземный газгольдер.

Подземные Газгольдер наземный

Кроме того, сооружения конструктивно могут быть вертикальными и горизонтальными. Горизонтальные емкости функциональнее потому, что площадь испарения больше и процесс регазификации происходит быстрее, то есть и обслуживать такой газгольдер может более мощное оборудование. Вертикальная модель оправдана в том случае, если недостаточно места на участке для горизонтального расположения.

Горизонтальные Вертикальные газгольдеры

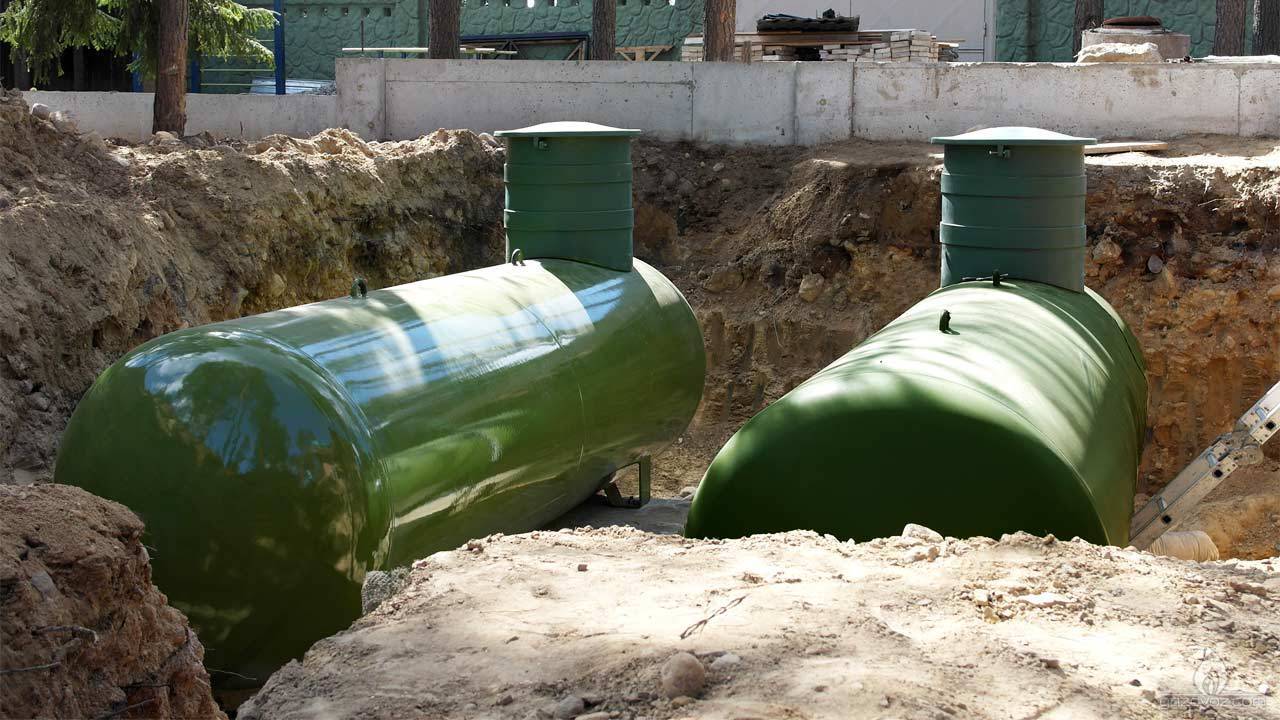

Стоит отметить, что практикуется и использование двух и более последовательно соединенных вертикальных резервуаров. Например, известная компания-изготовитель газгольдеров Антонио Мерлони предлагает использовать две емкости по 1650 л.

Таким образом, можно не только увеличить общий объем хранилища без замены имеющегося резервуара, но и предусмотреть 2-х или даже многоступенчатое резервирование для отопления частного дома. Конечно это не обязательно.

Помимо стационарных резервуаров (подземных или надземных) широко используются и передвижные (мобильные) газгольдеры. Их можно самостоятельно, как обычный автоприцеп, привезти на заправку и заполнить газом.

Остановимся подробнее на стационарных устройствах.

Газгольдер Евростандарт

Самый экономичный и распространенный вариант емкости для частного использования, помимо самых популярных емкостей 3-6 куб.м. Есть в продаже и большие объемы. Вся арматура находится непосредственно на резервуаре – ниже уровня земли. Поэтому во время монтажа газгольдера необходимо учитывать некоторые особенности установки для изоляции редуктора от талых вод. Это не является проблемой, т.к. технология монтажа учитывает все нюансы. И специалисты компании – исполнителя, несомненно, ей следуют и производят установку под ключ.

Газгольдер с высокой горловиной

Современные российские стандарты диктуют, что только резервуары, работающие на промышленных объектах, должны иметь высокую горловину для обеспечения возможности проведения их периодического освидетельствования. В недавнем прошлом эти требования распространялись абсолютно на все резервуары. Но сама по себе высокая горловина не имеет никаких значительных преимуществ перед высоким патрубком. Поэтому приобретение подобного резервуара – неоправданная трата денег.

Газгольдер с высоким патрубком

У данного резервуара запорная арматура располагается над резервуаром (поднята на 650 мм на трубках). Это делает ее более удобной в эксплуатации и обслуживании. А также уберегает от воздействия талых вод, что упрощает выбор места установки. Единственный недостаток – эта модификация несколько дороже остальных.

Устройство газового редуктора

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

• запорная пружина;
• мембрана, реагирующая на давление смеси;
• редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

• штуцер, обеспечивающий подачу газовой смеси;
• манометр – указывает на давление в емкости;
• обратная пружина, перекрывающая клапан;
• ячейка для сжиженного газа;
• клапан – от его смещения зависит объем выходящего газа;
• предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
• выходной манометр – указывает на рабочее давление;
• ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
• регулирующий винт – он регламентирует смещение мембраны;
• запорная пружина;
• мембрана – гибкая пластинка, отворяющая клапан;
• штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

• редукторы для горючих газов – водорода, метана, пропана, смесей;
• для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

• Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
• Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
• Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
• Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.
