Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

в панельных зданиях – 0,041 кВт;
в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

1 наружная стена – 1,1;
2 наружные стены и 1 окно – 1,2;
2 наружные стены и 2 окна – 1,3;
окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.

Конструктивные особенности

Особенности радиаторов

Конструктивно панельные батареи отличаются от чугунных радиаторов отопления оборудования тем, что они состоят из попарно соединенных пластин из стали, в каждой из которых присутствуют специальные каналы. Последние изготавливаются посредством выштамповки, и по ним проходит теплоноситель.

Такие радиаторы включают в себя два типа каналов:

горизонтальные, которые располагаются в верхней и нижней частях панели;
вертикальные, пересекающие пластины во множестве мест.

В зависимости от типа радиаторов число попарно соединенных пластин варьируется в пределах 1-3 единиц. В целях повышения теплоотдачи дополнительно монтируются конвективные ребра, представляющие собой гофрированные листы стали малой толщины. Чтобы не портить внешний вид радиатора, а вместе с ним и всего помещения, такие элементы привариваются за лицевой частью, после чего закрываются со всех сторон крышками.

Аналогичную конструкцию имеют радиаторы марки Kermi. Особенностью этих радиаторов является то, что теплоноситель по ним подается по каналам, расположенным параллельно друг относительно друга. Подобная организация позволяет добиться равномерного распределения температуры по всем пластинам. Этот способ подачи жидкости часто используют в системах с высокой температурой. Однако при снижении последнего показателя радиаторы практически перестают работать: их пластины отдают очень мало тепла.

В чугунных радиаторах отопления марки Kermi подача жидкости организована по технологии Therm-X2. Она предусматривает следующее: теплоноситель последовательно поступает сначала в первую панель, затем во вторую и третью. В результате получается, что самой нагретой частью батареи является та, которая обращена в сторону помещения. Такая организация подачи горячего позволяет снизить объем теплоотдачи, которая идет на обогрев стен, что снижает объем расходов, идущих на систему отопления. При равных размерах и других конструктивных особенностях радиаторы марки Kermi на 25% эффективнее прогревают помещение, чем другие батареи.

Применение технологии Therm-X2 позволяет добиться высокой теплоотдачи даже при низкотемпературном режиме функционирования отопительной системы. Радиаторы Kermi можно использовать в сетях с низко-потенциальными тепловыми источниками: солнечные коллекторы и другое.

Также при организации отопительной системы с использованием в ней батарей немецкой марки применяются регулировочные вентили, отличающиеся идеальным балансом, параметры которого были установлены в ходе многочисленных исследований. За отдельную плату предусматривается установка нижних термостатов, предварительно настроенных еще в ходе производства. Наличие такого прибора позволяет постоянно поддерживать температуру в помещении на заданном уровне. Термостат ограничивает подачу теплоносителя в радиатор в объеме, необходимом для создания подходящего микроклимата. Более того, этот прибор позволяет сократить расходы, идущие на поддержание системы отопления.

Благодаря конструктивным особенностям радиаторов Kermi их владельцы имеют возможность организовать подключение батарей различными путями:

посредством бокового подвода труб;
посредством нижнего подвода.

Причем в последнем случае также существует несколько путей подключения:

справа от батареи;
слева;
по центру.

Такие особенности позволяют владельцу помещения производитель разводку труб задолго до установки радиаторов. В частности, батареи Kermi можно монтировать после окончания отделочных работ.

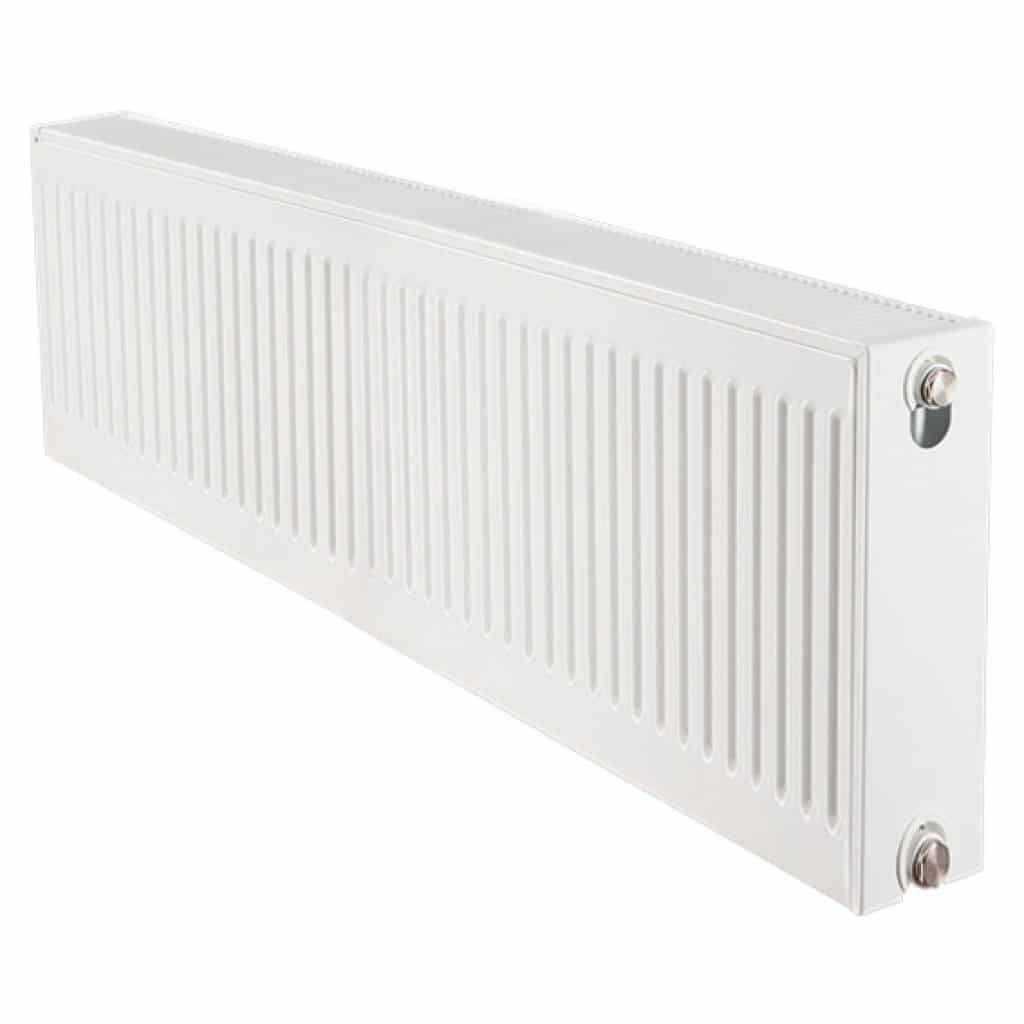

Стальные приборы

Стальная теплотехника из серии kermi предназначена для сборки систем отопления в частных домах. Но она не рассчитана на условия эксплуатации центральной системы отопления. Ведь стальные радиаторы боятся гидроударов.

Главным преимуществом такого выбора можно считать высокую удельную тепловую мощность. При его изготовлении используется инновационная технология, увеличивающая КПД прибора на 10–12%. Достигается это за счет модернизированной конструкции.

Инновационные технологии

В обычных моделях металлические стальные трубки соединены между собой особой пайкой. По ним пускается теплоноситель, который равномерно прогревает всю площадь батареи. Немецкие производители, изготавливая радиаторы Керми, используют совершенно иной принцип. В них стальные трубки идут двумя рядами. Теплоноситель сначала подается в первый ряд, поэтому прогревается передняя панель. Потом он поступает в задний ряд, прогревая заднюю панель. Благодаря такой циркуляции прибор прогревается гораздо сильнее, поэтому и мощность теплотехники заметно увеличивается.

Учитывая, что к задней панели подается уже охлажденная вода, многие скептики посчитали, что такая конструкция себя не оправдает во время эксплуатации. Но на самом деле все вышло иначе. Задняя панель выступила в роли экрана, который позволил предотвратить любые тепловые потери. При этом на прогрев задней стенки больше не тратится энергия — все уходит в комнату. Поэтому и КПД увеличивается.

Обратите внимание! Особенности описанной конструкции позволили увеличить время нагрева теплотехники практически в 2 раза, а экономия расхода топлива увеличилась на 11%. При этом появилась возможность без снижения мощности уменьшить размеры прибора

Поэтому стальные радиаторы отопления Керми стали компактными

Поэтому стальные радиаторы отопления Керми стали компактными.

В продаже имеются обычно белые модели, хотя можно найти и декоративные варианты, отличающиеся от основной линейки не только цветом, но и формой, а также дизайном.

Существующие разновидности

Kermi с боковым подключением

Производитель выпускает три модификации теплотехники. Есть однослойные, двухслойные и трехслойные модели, имеющие разные технические характеристики. Количество панелей указывается на маркировке изделий.

Сегодня стальные радиаторы kermi представлены пятью типами:

10-й тип имеет одну панель, глубина которой составляет 6,1 см. Конвектор у такой модели отсутствует.
11-й тип имеет одну панель с однорядным оребрением, есть один конвектор и специальная облицовка.
21-й тип имеет пару панелей и одно оребрение, расположенное между ними. Глубина устройства 6,4 см, есть один конвектор.
22-й тип — новая технология: пара панелей и два оребрения. Модель полностью облицована и снабжена двумя конвекторами.
33-й тип — последнее ноу-хау, которое отличается тремя панелями и тремя рядами оребрения.

Перечисленные разновидности имеют общие технические характеристики:

Все представленные радиаторы отопления могут иметь высоту от 300 до 900 см. Длина описываемой теплотехники от 40 см до 3м. Допускается рабочее давление в 10 атмосфер. Прессовочный прессинг — 1,3 МПа. Максимально допустимая температура теплоносителя не должна превышать 110 градусов по Цельсию. Допустимая температура воды внутри системы — 95 градусов.

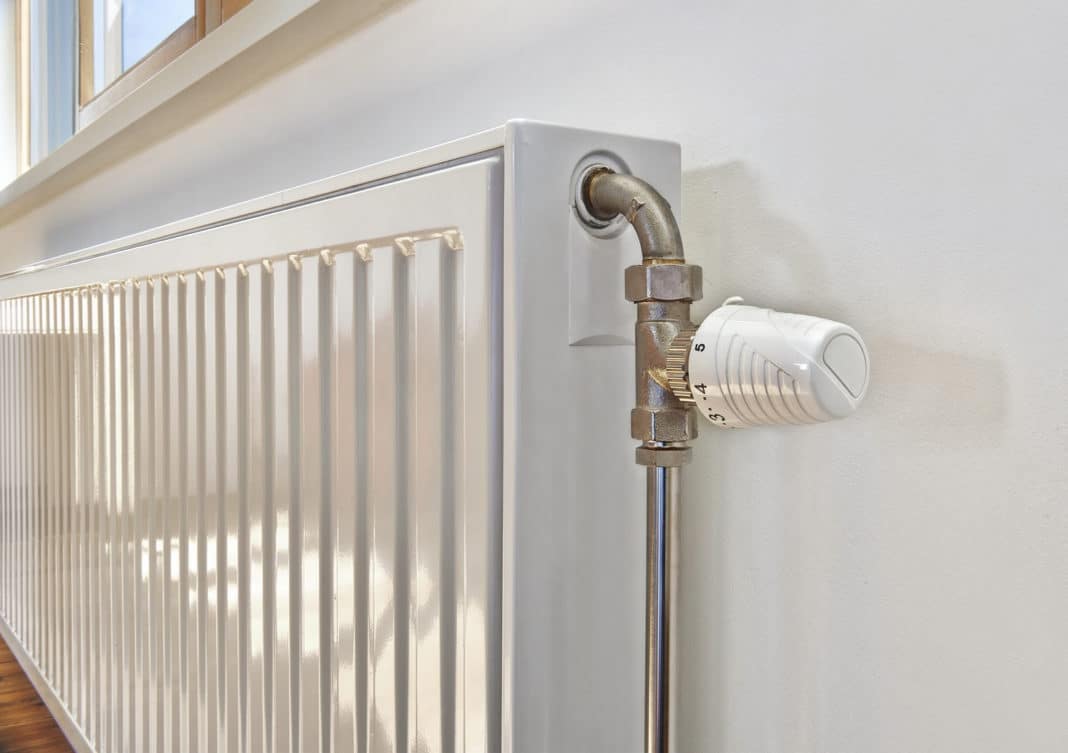

Трубчатый радиатор с клапаном

Каждая модель доукомплектована термоклапаном. Он уже вмонтирован в радиатор. Этот технический элемент имеет правостороннюю резьбу. Терморегулятора в стандартной регуляции нет. Поэтому его придется дополнительно приобретать. Резьба у входной трубы наружная. Такой тип устройства предполагает подключение к системе, состоящей из двух труб. Если в наличии имеется однотрубная система, придется дополнительно приобретать специальные арматурные отводы.

Обратите внимание! Представленные немецкими производителями батареи отопления имеют разные варианты подключения. У каждой модели они свои

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу

Поэтому у потенциальных покупателей появляется возможность подключать батареи с правой или левой стороны, сбоку или снизу.

Если необходимо выбрать радиаторы отопления, имеющие боковое подключение, стоит присмотреться к моделям из линейки кermi ThermX2 Profil-K (FKO). Для подключения снизу подойдут варианты из серии кermi ThermX2 Profil-V (FKV или FTV).

Особенности монтажа радиаторов

При установке радиаторов отопления Kermi важно помнить о том, что они имеют нижний и боковой тип подводки. Соответственно, в зависимости от типа выбранного прибора меняется схема монтажа

Также следует учитывать тип приобретенного радиатора. Этот показатель влияет на место, где в будущем будет монтироваться батарея. При организации системы отопления рекомендуется соблюдать следующие параметры:

Расстояние от пола должно составлять 10-12 см. Установка на этой высоте позволяет добиться эффективного теплообмена. Кроме того, благодаря такой организации не возникнут проблемы с уборкой пола под радиатором.
От подоконника батарея должна отстоять на 8-10 см. Соблюдение этой рекомендации также позволяет добиться оптимального показателя теплового потока.
Расстояние от стены должно достигать 2-5 см. Это позволит снизить объем теплопотерь. Они возникают из-за того, что часть тепловой энергии, генерируемой батареей, всегда идет на обогрев стены.

Чтобы исключить негативное влияние на работу термоклапанов, рекомендуется отказаться от использования тяжелых штор.

Производитель радиаторов Kermi вне зависимости от модели поставляет в комплекте с ними все оборудование, необходимое для осуществления монтажа приборов. Вместе с батареями идет специальный экран, позволяющий скрыть трубные вентили и термостат. Помимо него и самого радиатора в комплекте с батареями марки Kermi идут:

крепежные элементы (петли, фиксаторы и другое);
верхние и боковые накладки;
кран Маевского;
термостат, встроенный уже в конструкцию радиатора.

Также в комплекте предусматривается инструкция по установке.

Монтаж отопительных приборов ведется по следующей схеме:

Производится выбор места, где в дальнейшем будет установлен радиатор

Важно учитывать рекомендации, приведенные выше.
На стену наносится разметка, по которой будет производиться монтаж отопительного прибора.
Устанавливаются кронштейны.
Монтируется арматура.
На кронштейны навешивается радиатор. Его положение необходимо выровнять по вертикали и горизонтали.
Радиатор подключается к трубам системы отопления.
При помощи специального инвентаря осуществляется опрессовка труб.
Производится пуск системы с целью проверки герметичности всех соединений.

Несмотря на то, что все радиаторы марки Kermi отличаются высокой надежностью, а инструкция, идущая в комплекте, подробно описывает схему монтажа, в процессе установки нередко возникают сложности. Во избежание проблем рекомендуется поручить работу профессиональным мастерам.

Технические характеристики

*Конструкция: p>

Мощность: приведена в таблицах

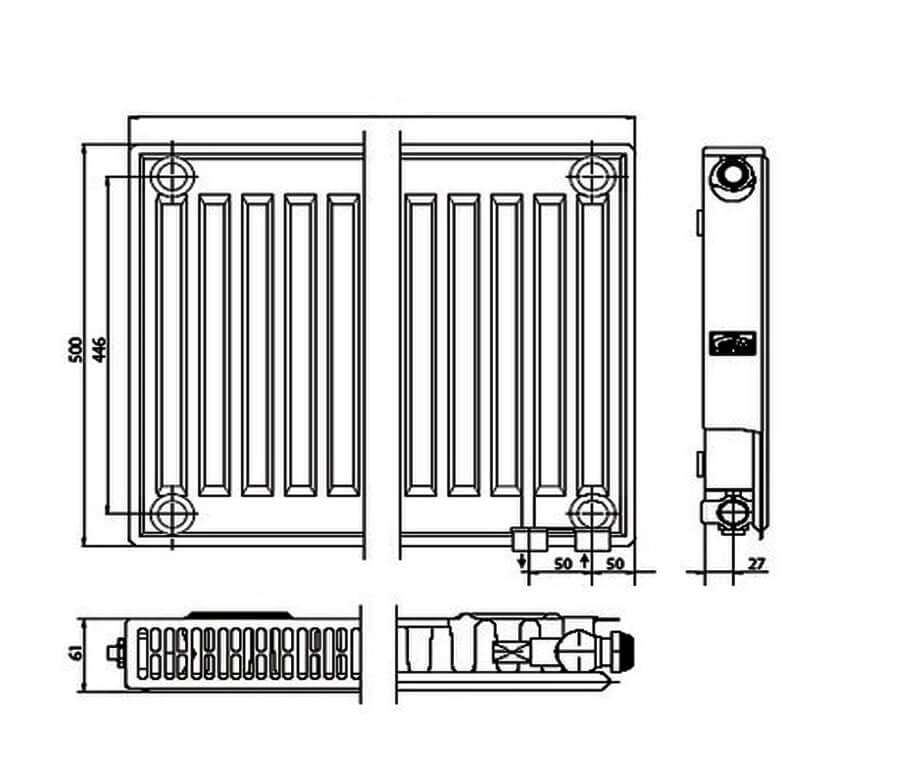

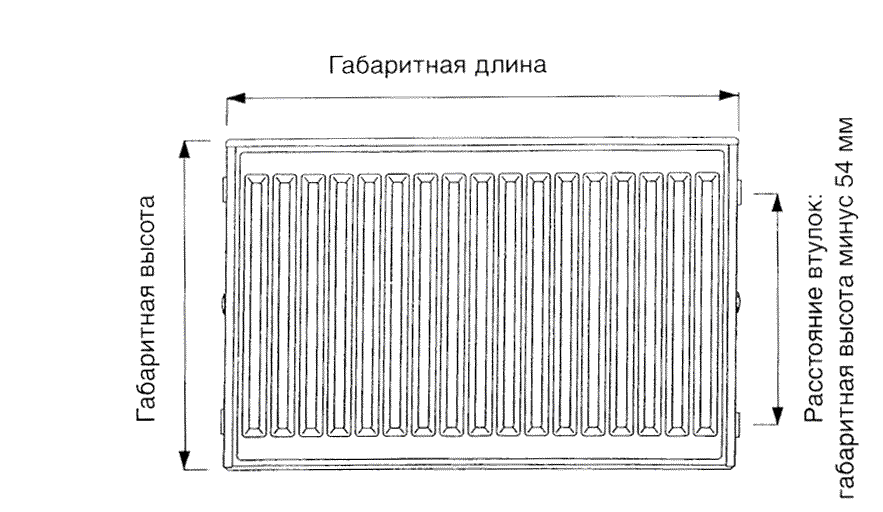

*Смотри рисунки

**Другие возможные габаритные размеры (длина и высота) указаны в таблицах em>

Длина, мм	Тип 10	Тип 11
Высота	Высота
400	500	600	900	400	500	600	900
400	228/96	278/116	329/137	485/200	379/159	459/192	538/223	770/315
500	286/120	348/145	411/172	606/250	474/199	574/239	673/279	963/394
600	343/144	418/174	493/206	727/299	568/239	688/287	808/335	1156/473
700	401/168	487/203	575/240	848/349	663/279	803/335	942/391	1348/551
800	458/192	557/232	658/275	970/399	758/319	918/383	1077/447	1541/630
900	515/216	626/262	740/309	1091/449	852/358	1032/431	1211/502	1733/709
1000	572/240	696/291	822/343	1212/499	947/398	1147/479	1346/558	1926/788
1200	686/288	835/349	986/412	1454/599	1136/478	1376/575	1615/670	2311/945
1400	801/336	974/407	1151/481	1697/699	1326/557	1606/670	1884/781	2696/1103
1600	915/384	1114/465	1315/549	1939/799	1515/637	1835/766	2154/893	3082/1260
1800	1030/432	1253/523	1480/618	2182/898	1705/717	2065/862	2423/1005	3467/1418
2000	1144/480	1392/581	1644/686	2424/998	1894/796	2294/958	2692/1116	3852/1576
2300	1316/552	1601/669	1891/789	2788/1148	2178/915	2638/1102	3096/1284	4430/1812
2600	1487/624	1810/757	2137/892	3151/1297	2462/1035	2982/1245	3500/1451	5008/2049
3000	1716/720	2088/873	2466/1030	3636/1497	2841/1194	3441/1437	4038/1674	5778/2364

Длина, мм	Тип 12	Тип 21
Высота	Высота
500	600	900	500	600	900
400	571/238	666/277	926/386	639/263	745/305	1045/424
500	714/298	832/347	1157/482	799/329	931/381	1307/531
600	856/357	998/416	1388/578	958/395	1117/457	1568/637
700	999/417	1165/485	1620/675	1118/460	1303/533	1829/743
800	1142/476	1331/554	1851/771	1278/526	1490/609	2090/849
900	1284/536	1498/624	2083/868	1437/592	1676/685	2352/955
1000	1427/595	1664/693	2314/964	1597/658	1862/761	2613/1061
1200	1712/714	1997/832	2777/1157	1916/789	2234/914	3136/1273
1400	1998/833	2330/970	3240/1350	2236/921	2607/1066	3658/1486
1600	2283/952	2660/1109	3702/1542	2555/1052	2979/1218	4181/1698
1800	2569/1071	2995/1247	4162/1735	2875/1184	3352/1371	4703/1910
2000	2854/1190	3328/1386	4628/1928	3194/1315	3724/1523	5226/2122
2300	3282/1369	3827/1594	5322/2217	3673/1513	4823/1750	6010/2440
2600	3710/1547	4326/1802	6016/2506	4152/1711	4841/1979	6794/2759
3000	4281/1785	4992/2079	6942/2892	4791/1974	5586/2283	7839/3183

Длина мм	Тип 22	Тип 33
Высота	Высота
300	400	500	600	900	300	400	500	600	900
400	510/213	642/266	772/318	900/368	1266/503	735/298	926/373	1109/444	1286/511	1756/694
500	638/267	803/333	965/397	1125/460	1582/629	919/373	1157/467	1387/555	1607/639	2196/867
600	766/320	963/399	1158/477	1349/552	1898/755	1102/448	1388/560	1664/666	1928/767	2635/1041
700	893/373	1124/466	1351/556	1574/644	2215/881	1286/522	1620/653	1941/777	2250/895	3074/1214
800 p>	1020/426	1284/532	1544/636	1799/736	2531/1007	1470/597	1851/747	2218/889	2571/1023	3513/1388
900	1148/480	1445/599	1737/715	2024/828	2848/1133	1653/671	2083/840	2496/1000	2893/1151	3952/1561
1000	1276/533	1605/666	1930/795	2249/920	3164/1259	1837/746	2314/933	2773/1111	3214/1278	4391/1735
1200	1531/639	1926/799	2316/954	2699/1104	3797/1510	2204/895	2777/1120	3328/1333	3857/1534	5269/2081
1400	1786/746	2247/932	2702/1113	3149/ 1288	4430/1762	2572/1044	3240/1307	3882/1555	4500/1790	6147/2428
1600	2040/852	2568/1065	3088/1272	3598/1472	5062/2014	2939/1194	3702/1493	4437/1777	5142/2045	7026/2776
1800	2297/959	2889/1198	3474/1431	4048/1656	5695/2266	3307/1343	4165/1680	4991/1999	5785/2301	7904/3123
2000	2552/1066	3210/1331	3860/1590	4498/1839	6328/2518	3674/1492	4628/1867	5546/2221	6428/2557	8782/3470
2300	2935/1226	3692/1531	4439/1728	5173/2115	7277/2896	4225/1716	5322/2147	6378/2555	7392/2940	10099/3991
2600	3318/1385	4173/1730	5018/2066	5847/2391	8226/3273	4776/1940	6016/2612	7210/2889	8356/3323	11417/4511
3000	3828/1598 td>	4815/1997	5790/2384	6747/2759	9492/3777	5511/2238	6942/2799	8319/3333	9642/3834	13173/5205

Расшифровка данных таблицы:2935/1226, где 2935 — тепловая мощность в Вт при температуре теплоносителя 90/70°С; 1226 — тепловая мощность в Вт при температуре теплоносителя 55/45°С. Температура в помещении принята 20°С.

Kermi радиаторы − технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

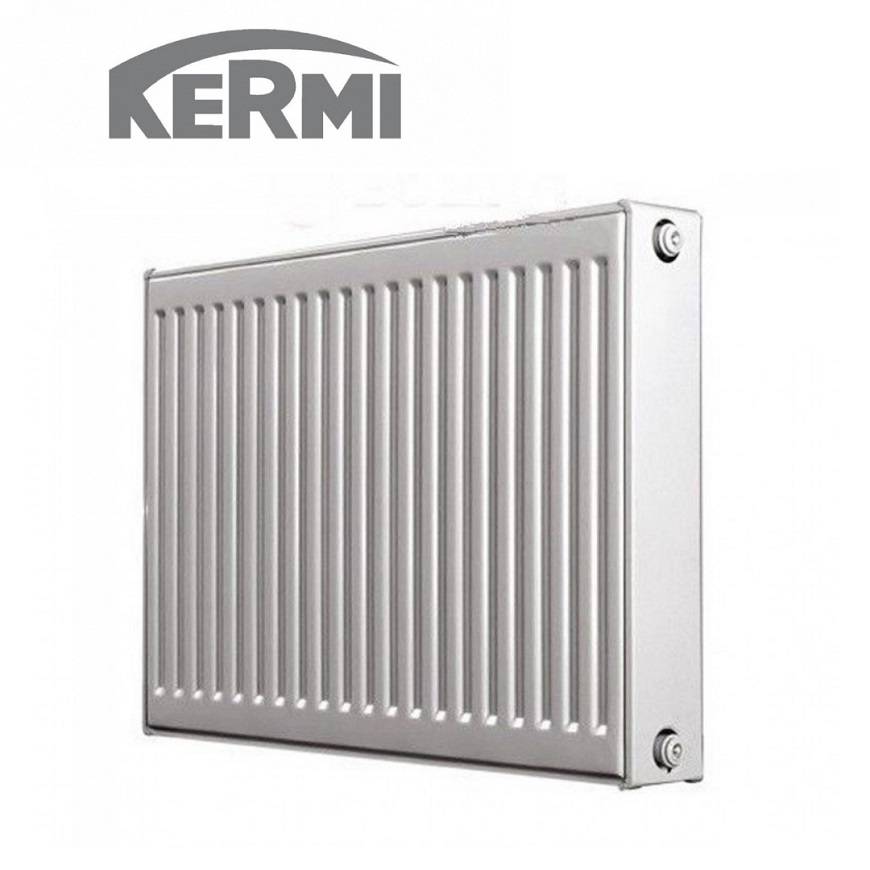

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми: в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

Мощность радиаторов керми – таблица

Какие радиаторы лучше купить для частного дома и для квартиры

Какие радиаторы лучше купить для частного дома

Для квартиры с централизованной системой отопления лучше выбрать модели секционного типа. При покупке желательно знать рабочее давление в системе и примерный состав теплоносителя, так как именно эти факторы обычно выводят из строя практичные и функциональные стальные модели. Если есть возможность, в городскую квартиру лучше приобрести биметаллическое отопительное оборудование с ребристым корпусом из лёгкого, долговечного алюминия и внутренней частью из меди или закалённой стали. Или из надёжного чугуна.

В частный дом с автономной отопительной системой подойдут как панельные, так и трубчатые модели стальных радиаторов.

Трубчатые радиаторы по характеристикам мало отличаются от панельных. Их главные плюсы: привлекательный дизайн и гигиеничность. При желании, можно заказать в свой дом модель по собственному индивидуальному эскизу. Минус таких изделий: высокая цена.

Расчет мощности

Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт.

Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.

Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.

Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:

величина тепловых потерь в квартире;
параметры жидкого носителя;
предполагаемая комнатная средняя температура.

При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.

После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.
