Критерии выбора
При желании будет легко подобрать готовую модель, параметры которой соответствуют требованиям, но зачастую увлеченные идеями изобретателей домашние умельцы делают пиролизные печи своими руками. При выборе варианта газогенераторной установки учитывают ряд моментов:
- назначение пиролизного агрегата. Для отопления сарая, курятника, гаража или других технических помещений выбирают относительно компактную металлическую или кирпичную конструкцию. Для обогрева дома в приоритете строительство кирпичной печи длительного горения. Для туристических целей выбирают походную пиролизную печь портативного типа,
- мощность устройства. В зависимости от параметров обогреваемого объекта определяется необходимая мощность газогенератора,
- мобильность конструкции. Кирпичная пиролизная печь стационарна, устройство возводится на постоянном месте эксплуатации. Практически все виды металлических газогенераторов мобильны.
Для туристических целей выбирают походную пиролизную печь портативного типа
Для качественной работы пиролизной печи требуется наличие твердого топлива определенной влажности, запасы которого хранят в подсобном помещении.

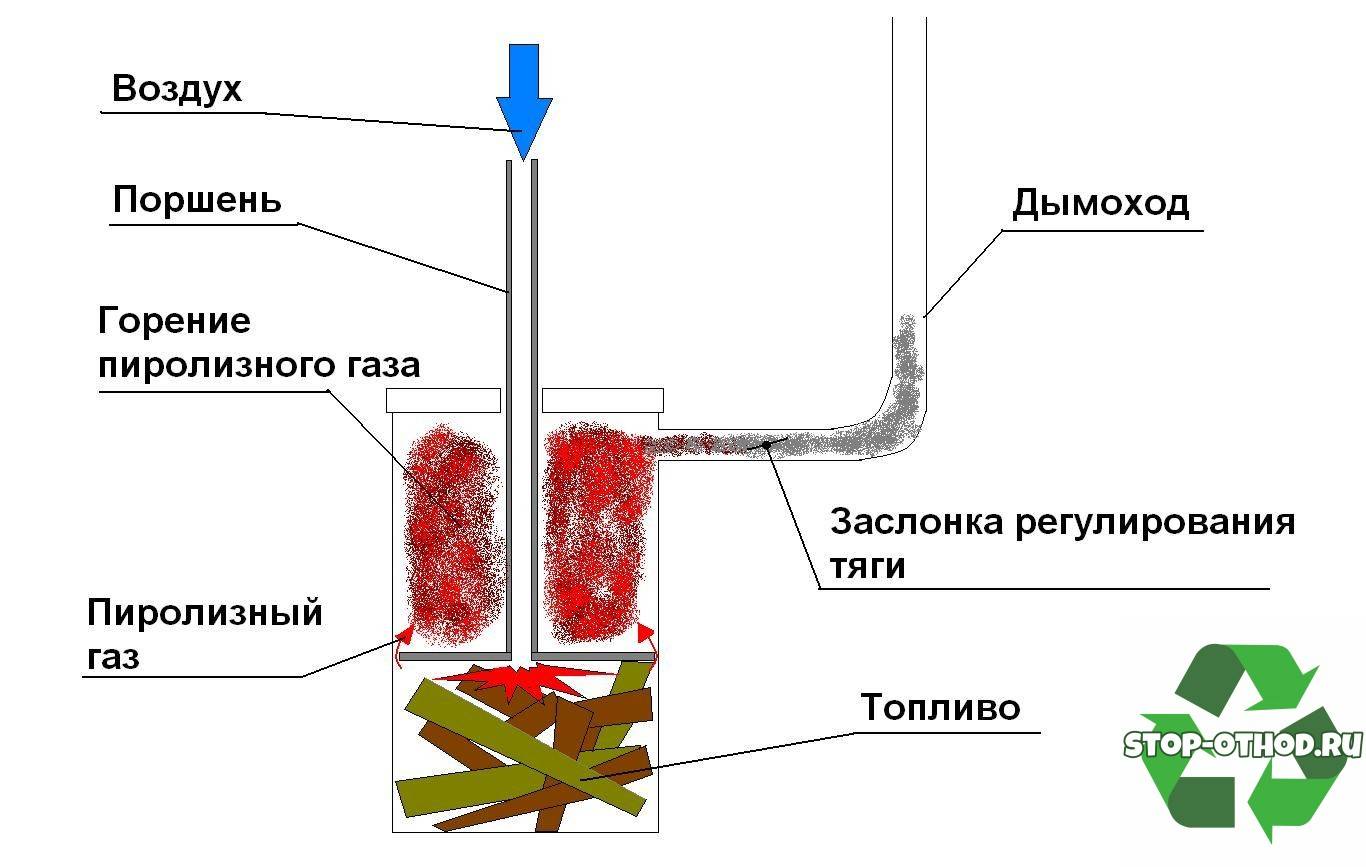

Принцип работы пиролизной печи
https://pirolizeco.ru
Печь для пиролиза состоит из корпуса. Внутри установлена встроенная топка. В нее закладывается древесина или иное сырье для переработки. Когда отсек топки закрыт, воздух внутрь не поступает. Элементы конструкции герметичны – дверь печи закрывается вплотную. В установке работает вентилирующая система для приточно-вытяжных функций.
В условиях пиролиза топливо сгорает медленно. После закладки сырья в отсек оно поджигается. Понадобится время, чтобы разгорелся материал. Затем доступ кислорода перекрывается. Из-за нехватки воздуха горение замедляется, а дрова обугливаются.
В процессе выделяется мощная тепловая энергия. Эффект обусловлен тем, что при низкой концентрации кислорода материал горит медленно. Результатом процесса становится кокс, зола и газ. Горячий газ внутри котла взаимодействует с воздухом и горит при высокой температуре. Эта реакция сопровождается выделением тепла.
Пиролизная установка работает в два этапа:
- Вначале сгорает материал, отправленный в отсек. На этом этапе доступ кислорода заблокирован. Выделяется горючая газовая смесь.
- На второй стадии сгорает смесь выделенного газа с воздухом.
Двухэтапный принцип действия применяют в самодельных пиролизных печах с дожигом газов:
- «Буржуйках»;
- Дровяных печах;
- Генераторах твердотопливного типа.
Внимание! Пиролизные установки представлены разнообразными моделями. Они отличаются между собой конструкцией второго блока
Есть модификации с дополнительной вентиляцией. А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь.
Отработанные материалы выгружает вращающаяся реторта. Это изделие круглой формы, опускающееся на опору печи.
Изготовление пиролизных печей
Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.
Материалы и инструменты
Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:
- стальные листы толщиной в 3-4 мм марки Ст20;
- уголки стальные 50 мм – 4 шт;
- труба d50;
- арматурные элементы;
- трубы для дымохода d120;
- кирпичи – 15 шт;
- электросварочный аппарат плюс электроды;

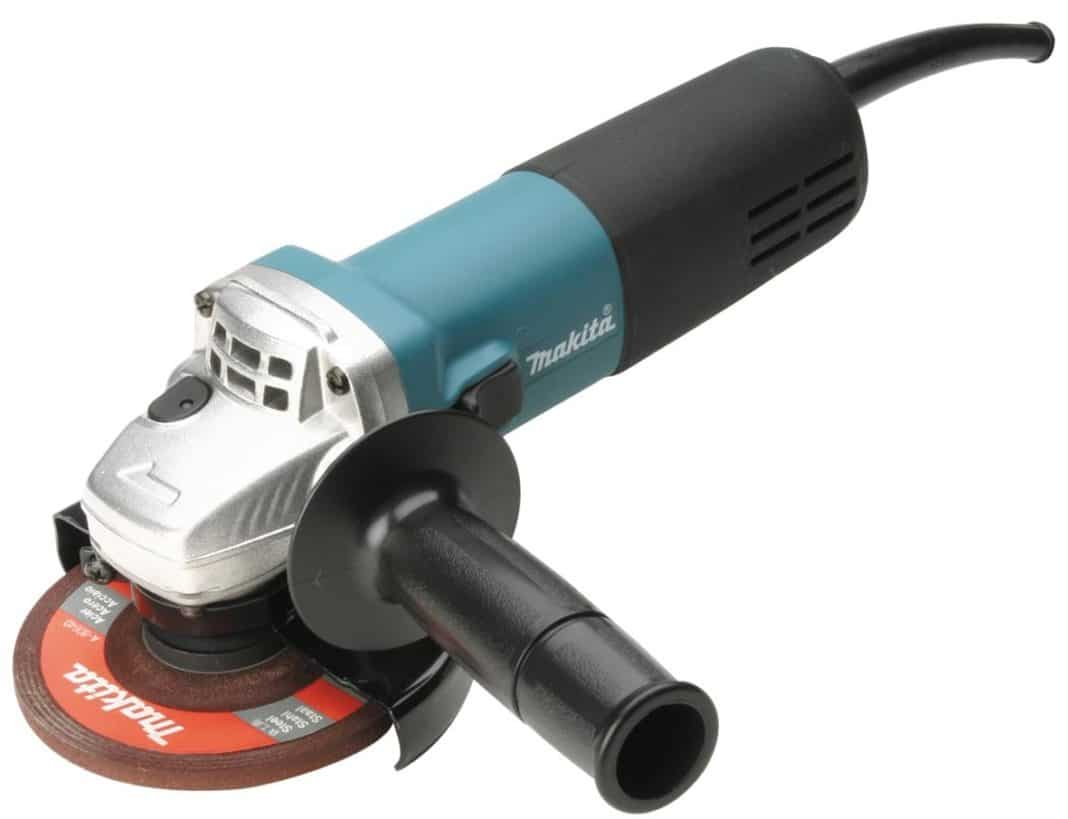

- электродрель, болгарка;
- молоток, строительный уровень, рулетка, маркер.
Для изготовления металлической установки пиролизного горения следует не забыть про болгарку При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.
Чертежи и расчеты
Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.
Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.
В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.
Выбор и подготовка места
Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:
- оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
- габариты основания должны быть больше, чем параметры возводимой конструкции;
- между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
- поверхности стен покрывают жаропрочными облицовочными материалами.
Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.
Изготовление и установка
Работы выполняются в следующем порядке:
- В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
- В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
- Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
- В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

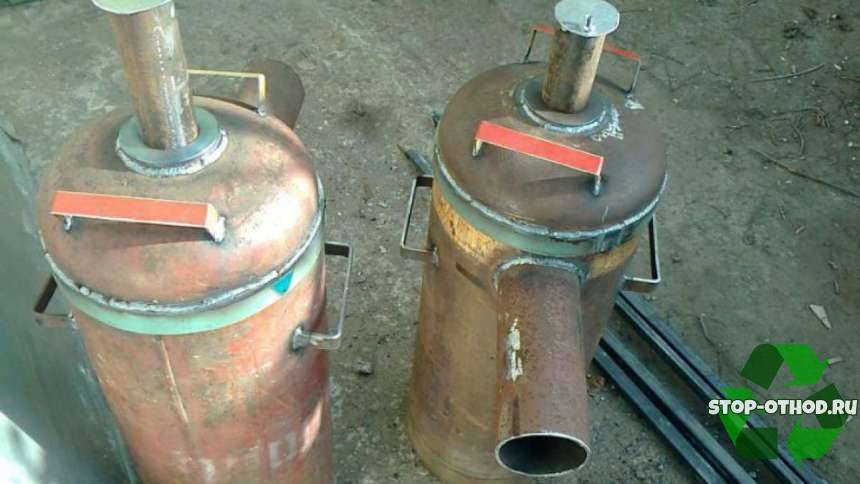

Пример изготовления пиролизной печи своими руками Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.
Изготовление: варианты, схема, инструкция
Печка может иметь цилиндрическую или прямоугольную форму.
Делаем необходимые заготовки: из металлического уголка нарезаем элементы для вертикальных стоек (1 м), а горизонтальные отмеряем по ширине установки. Детали сваривают и получается каркас.
Можно, конечно, купить печь, но интереснее создать её самому
После этого изготавливаем стенки. В передней панели проделываем два отверстия: одно для топки, другое — зольное. Привариваем на них крепёжные элементы для навесных дверей.
К внутренней стороне крепим уголки, по одному на двух противоположных стенках. И на них монтируем колосниковую решётку и поддон с перфорацией, разделяющий топку и отсек дожига.
Дальнейший комплекс работ:
- В одну из боковых стенок на уровне верха топочной камеры нужно врезать поддувало с заслонкой. Оно изготавливается из короткого отрезка трубы диаметром 50–60 мм. Просверлив в поддувале отверстия диаметром 8,5 мм, в него нужно вставить ось заслонки, выполненную из арматуры диаметром 8 мм. С одной стороны ось должна выступать на достаточную длину — после сгибания её хвостовик будет выполнять функцию ручки. Остаётся приварить к оси стальной диск, диаметр которого соответствует внутреннему диаметру поддувала. Чтобы заслонка не двигалась самопроизвольно, её рукоятку оснащают пружинным или резьбовым фиксатором.
Все элементы важно правильно изготовить, исходя из точного чертежа конструкции
Инжектор необходим для пиролизной печи
Все отделы печи должны быть оптимального объёма, а сама конструкция — устойчивой
Эту конструкцию можно усложнить и превратить в конвектор: внутри топки устанавливают вертикальные трубы диаметром 60–100 мм, 2/3 части диаметра при этом выходят внутрь топки. Лучше использовать изогнутые элементы.
Критерии выбора
При выборе отопительного агрегата необходимо учитывать все особенности печи.
Преимущества выбора пиролизных котлов состоят в их высоком КПД (до 85 %). Этот показатель обеспечивается именно благодаря сгоранию выделенного в топке газа (пиролизного газа).
Продукты сгорания не содержат в себе вредных веществ и являются экологически безопасными. Также, при эксплуатации пиролизного котла возможно использование широкого спектра топлива. За таким прибором нет необходимости следить постоянно, в отличие от обычных печей
Выбирая пиролизную печь, стоит обращать внимание на большое количество факторов
Например:
- Цели использования. Для обогрева нежилых помещений лучше использовать металлические печи, т.к. они являются более компактными и удобными в монтаже.
- Место печи. Немаловажным фактором в выборе печи является ее месторасположение. В гараже, обычно, используют металлические пиролизные печи, в то время как дома часто можно увидеть и каменные конструкции.
- Объем помещения. Для обогрева небольшого гаража или дома, в целях экономии места в помещении часто прибегают к использованию небольших конструкций. Зачастую, это металлические пиролизные котлы. Поскольку каменные печи часто занимают большую площадь, нежели изделия из металла.
- Используемое топливо. Как упоминалось ранее, большинство пиролизных печей способны работать на различных видах твердого топлива. Поэтому, это редко является лимитирующим фактором при выборе пиролизного котла.
Также, существует возможность самостоятельного конструирования и изготовления пиролизного котла, что является большим преимуществом для многих, даже не профессиональных, сварщиков.
Как изготовить пиролизную печь своими руками?
Технология изготовления пиролизной печи своими руками выполняется в такой последовательности.
- Берут корпус печи, имеющий отверстия для дверцы топки и дверцы зольника и сваривают его. Изготавливаться он должен из жаропрочной стали. Прямо над зольником устанавливают топочную камеру и отделяют от него чугунным колосником. Поступление воздуха в топку регулируется при помощи дверцы зольника.
- Над топкой располагают камеру сгорания газов, разделяя их пластиной из жаропрочной стали. В камере делают канал, обеспечивающий подачу воздуха.
- Металлические дверцы топки и зольника усиливают уголком.
- Внутри обе камеры обкладывают шамотным кирпичом, который защитит их от быстрого прогорания и улучшит теплораспределение. Если печь установлена в жилом помещении, то ее можно обложить и с внешней стороны, чтобы о нее случайно не обжечься.
- В дымовой трубе устанавливают шибер для регулировки тяги. Дымоход изготавливается из утепленной трубы, что повышает ее безопасность. Если труба не изолирована, в случае резких перепадов температур на ее внутренней поверхности скапливается конденсат, который способен разрушить металл.
Руководство по кладке пиролизной печи
Прежде чем приступать к кладочным работам, подготовьте либо же найдите в открытом источнике схему-порядовку будущей кирпичной печи длительного горения.
Руководство по кладке пиролизной печи
За основу можете взять схему любой нравящейся вам кирпичной печки – кладка пиролизного агрегата будет вестись по тому же принципу. Единственные важные различия заключаются в конструкции топки. О них будет рассказано отдельно.
Первый шаг. Сделайте основание. Заглубленный фундамент не нужен – достаточно бетонной либо кирпичной площадки. Размеры фундамента подбирайте в соответствии с габаритами вашей печи. Основание укройте слоем гидроизоляционного материала. Дополнительно можете насыпать примерно сантиметровый слой песка, утрамбовать его и вести кладку печи на такой подушке.
Второй шаг. Приступайте к кладке печи
Особое внимание уделяйте стартовому ряду. Проверяйте перпендикулярность углов и ровность ряда с помощью специально предназначенных для этого инструментов – угольника и уровня. Для кладки применяется стандартный раствор из глины, песка и воды
Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича
Для кладки применяется стандартный раствор из глины, песка и воды. Периметр печки выкладывайте из керамического кирпича, а все внутренние перегородки – из огнестойкого кирпича.
Ведите кладку в соответствии с порядовкой, пока не дойдете до топливника.
Печь длительного горения своими руками
Печь длительного горения своими руками
Печь длительного горения своими руками
Третий шаг. Приступайте к обустройству топливника. Топливник выкладывайте из огнеупорного кирпича – он более долговечен и лучше переносит воздействие высоких температур.
Главной особенностью топливника кирпичной печи длительного горения является наличие двух камер. В первую загружается топливо и происходит его розжиг, во вторую камеру переходит образующийся пиролизный газ и поступает вторичный воздух. Нижняя загрузочная камера сообщается с верхней посредством вертикального канала.
Топливник, один из вариантов
В топливник устанавливается колосниковая решетка из чугуна. Размещайте ее с небольшим зазором, т. к. металл имеет свойство несколько расширяться под воздействием высокой температуры.
Печь длительного горения своими руками
Для обеспечения максимально высокого коэффициента полезного действия топка пиролизной печи дополнительно укомплектовывается вентилятором.
Печь длительного горения своими руками
Также регулировать уровень тяги вы сможете при помощи специальной задвижки, показанной на схеме печки.
Установите дверки на поддувало, прочистную камеру и топливник.
Печь длительного горения своими руками
Печь длительного горения своими руками
Четвертый шаг. Обустроив топку, выложите пиролизную печь до конца в соответствии с выбранной схемой
Особое внимание уделяйте дымоходу – этот элемент конструкции должен быть выложен строго по схеме
Печь длительного горения своими руками
Нарушение технологии приведет к ухудшению тяги, в результате чего дым с продуктами сгорания не сможет отводиться в достаточном количестве и начнет проникать в помещение.
Крышка
Пятый шаг. Проверьте готовую печь. Для этого загрузите небольшое количество топлива, дайте ему разгореться и принюхайтесь к запаху образующегося дыма. Если дым не имеет выраженного аромата угарного газа, ваша кирпичная печь длительного горения является абсолютно безопасным отопительным агрегатом с высоким коэффициентом полезного действия.
Печь длительного горения своими руками
Печь длительного горения своими руками
Печь длительного горения своими руками
Принцип действия пиролизной печи, чертежи и её достоинства
Пиролизная или газогенераторная печь относится к классу теплогенераторов длительного горения
Чтобы понять принцип её работы, необходимо познакомиться с важной особенностью органического топлива: при воздействии высокой температуры и ограниченном доступе кислорода длинные углеводородные молекулы, из которых оно состоит, распадаются на более короткие, причём образующиеся при этом вещества имеют газообразное агрегатное состояние
Данный процесс называют пиролизом (газогенерация — русскоязычный эквивалент), а выделяющийся летучий коктейль — древесным газом. Все входящие в его состав вещества — водород, метан, азот, угарный газ и др. – являются горючими. В обычной печи сгорает только небольшая часть этой смеси (в камине часто можно видеть синие сполохи), а все остальное вылетает в трубу.
Варианты исполнения пиролизной печи
Пиролизные теплогенераторы устроены несколько иначе. Их рабочая часть разделена на две камеры: в одной (камера газификации) при температуре примерно 1100 градусов обугливается твёрдое топливо, во второй (камера дожигания) – сгорает выделяющийся при этом древесный газ. Воздух в обе зоны подаётся принудительно и строго дозировано. Тот, который поступает в первую камеру, называется первичным, во вторую — вторичным.
Твёрдый остаток, имеющийся в 1-й камере по завершении пиролиза, представляет собой древесный уголь (кокс). Его можно извлечь, тогда теплогенератор будет играть роль углевыжигательной печи. Но обычно уголь также сжигается, то есть пиролизная печь «выжимает» из органического топлива все тепло, какое только можно.
Упрощенная схема пиролизной печи
Для повышения КПД в верхней части топки пиролизной печи устанавливается специальный элемент, именуемый катализатором, дожигателем, турбулизатором или рассекателем (каждый производитель выбирает название на свой вкус). Он представляет собой керамическую деталь с вкраплениями оксидов различных металлов. Наилучший эффект демонстрируют катализаторы с добавлением платины. Роль данного элемента состоит в следующем:
- являясь хорошим отражателем, он возвращает тепловое излучение в тлеющую массу топлива и увеличивает тем самым объем выделения пиролизного газа;
- благодаря особой форме катализатора, проходящий через него пиролизный газ рассекается на несколько потоков, завихряется и хорошо перемешивается с воздухом, что в совокупности обеспечивает более полное его сгорание;
- данный элемент за счёт своей высокой температуры вызывает воспламенение пиролизного газа, являясь по сути горелкой пиролизной печи.
Сегодня пиролизные печи котлы применяются довольно широко. Ими обогревают жилые дома, производственные помещения и прочие постройки с постоянным пребыванием людей. Такая популярность объясняется следующими достоинствами данной разновидности отопителей:
- Поскольку сжигаются все составляющие топлива, установка имеет высокий КПД — до 85% (некоторые производители заявляют даже про 93%).
- В результате полного окисления органических молекул выхлоп пиролизной печи по большей части содержит только углекислоту и пар — никаких тяжёлых углеводородных радикалов, угарного газа и других недоокисленных веществ. За это качество агрегаты данного типа иногда называют бездымными. Они не наносят вреда экологии и чистить их приходится сравнительно редко.
- Подачу пиролизного газа в камеру дожигания легко можно регулировать, поэтому по удобству управления и инерционности эта печь может сравниться с газовым отопителем: мощность быстро можно менять в пределах от 5 до 100%. По этой же причине её гораздо легче автоматизировать, чем прочие твердотопливные теплогенераторы.
- Топливом для пиролизных печей может выступать не только древесина, но и всевозможный мусор, в том числе старые автомобильные покрышки. Также имеются модели, работающие на жидком горючем, например, отработанном машинном масле.
- Отбор тепла можно производить при помощи воды (печь оснащается теплообменником и превращается в котёл) без ухудшения характеристик печи.
- На одной заправке топливом агрегат работает гораздо дольше, чем обычная металлическая печь (до 24-х часов).
Помимо недостатков, характерных для всех твердотопливных приборов (необходимость складировать и периодически подкладывать дрова, большие размеры и т. д.), у пиролизных печей есть и специфические:
- требуется как можно более сухое топливо (при влажности более 12% пиролиз проходит плохо);
- в дымоходе обильно образуется конденсат, что обусловлено низкой температурой выхлопа.
Для работы вентиляторов и электронного блока управления требуется электроснабжение.
Преимущества и недостатки агрегатов
Среди большого разнообразия отопительных агрегатов выделяют две главные группы по принципу отдачи тепла, это:
- Печи с водяным контуром. В таких агрегатах нагревается вода, которая достаточно долго отдает тепло в окружающую среду, за счет чего обеспечивается длительное поддержание высокой температуры в комнате. Среди плюсов таких отопительных систем можно выделить их выгодность и относительно малые затраты. Однако, имеется высокий риск замораживания колориметра, а также стоимость дополнительных сантехнических работ с таким агрегатом может неприятно удивить владельца.
- Печи с разными вариантами размещения теплообменников. В таком случае топка располагается над воздушной камерой или под ней. В первом случае приходится устанавливать специальные дымоотсосы и вентиляторы. Они создают принудительную тягу. Если же топка под воздушной камерой, то тут работает естественная тяга.
Принцип работы
Печи отопительные с водяным контуром изготавливаются из стали или чугуна. Они предполагают функционирование под паровым давлением. Котёл устанавливается в печном топливнике и к нему подключают водяное отопление. Радиатор изготавливают из металлических труб или листовой стали толщиной 0,3-0,5 см. Более популярен стальной теплообменник, поскольку его обслуживание не составляет особого труда (стальные листы легко очистить от продуктов сгорания), а циркуляция воды равномерна. Преимущество котлов из труб состоит в большей площади нагрева, а также в возможности установить над трубами плиту для приготовления еды. Работа такой системы обогрева состоит в том, что разогретые газы проходят через каналы ёмкости нагревания и отдают тепло жидкости. Существуют печи с несколькими резервуарами нагревания. В первой ёмкости вода нагревается, а во второй нагревание усиливается и образовывается пар.
Существует несколько видов печей отопительных с водяным контуром, функционирующих на торфе, дровах и другом твёрдом топливе:
- чугунная – обеспечивает высокий уровень теплообмена;
- дровяная – имеет меньший уровень теплообмена, но оборудована стальной топкой, которая более прочная и износостойкая;
- кирпичная – надёжная система обогрева, основной недостаток которой в том, что установка печи отнимает много времени и сил;
- булерьян – цилиндрическая печь, которая работает по принципу тления.
Чугунная печь
Такая модель выдерживает резкие температурные перепады, а также имеет больший срок эксплуатации, нежели стальные аналоги. Так, аккумуляция тепла больше на 8%. В чугунную печь вмонтирована «водяная рубашка», изготовленная из стальных профилей. У каждой из 4 ножек такой печи имеется шуруп, который позволяет регулировать устройство, т.е. выравнивать его при установке печки. Благодаря индивидуальной подгонке к дверце, обеспечивается непроницаемость печи. Чугунная печь – находка для тех, кто желает отопить всего одну комнату. В этом случае радиаторы не понадобятся, ведь источаемое топкой тепло равномерно распределяется по помещению.
Чугунные печи для дачи
Советуем вам посмотреть наш подробный обзор моделей чугунных печей для дачи и дома,
Дровяная печь
Это стальная конструкция, между стенками которой проходят трубки котла. По ним циркулирует около 40 литров теплоносителя. Нагревание происходит в результате сгорания твёрдого топлива и высвобождения энергии
Выбирая систему отопления для своего дома, важно учесть мощность печи. Этот показатель зависит от габаритов камеры сгорания. Мощность топки выше, если в камеру помещается больше топлива
Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения
Мощность топки выше, если в камеру помещается больше топлива. Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения.
Печи для отопления на дровах
Устройство, обзор моделей и технических характеристик дровянных печей отопления. Узнать подробнее можно тут
Кирпичная печь
Кирпичные печи при минимальных затратах могут обогреть до 100 кв. м. площади. При этом достигается оптимальный температурный уровень в помещении. Кирпичная печь с водяным контуром работает по тому же принципу, что и котёл на твёрдом топливе. Отличие состоит в том, что в кирпичной печи нагреваются все “участники” обогрева комнаты: жидкость, стенки и дымовые каналы. В процессе топки тепло передаётся к радиаторам, сама же печь источает тепло буквально до самого остывания.
Как сделать кирпичную печь для дома
В этой статье мы подробно разбираем устройство, схему кладки и порядовку отопительной, кирпичной печи. Ознакомится с этим можно здесь
Булерьян
Такая печь представляет собой круглый корпус, внутреннее пространство которого делится на две части. Нижний уровень – топка, куда кладут и где разжигают дрова. Второй уровень заполняется горячими газами – продуктами сгорания и тления дров. Изогнутые трубы опоясывают и сам цилиндр печи. По этим трубам в устройство поступает холодный воздух. В топке он сталкивается с горячим контуром, в результате чего образовывается быстро перемещающийся поток воздуха. Он на большой скорости вырывается во внешнее пространство и выводит с собой тепло топки.
Печь булерьян
Ранее мы рассказывали, как самостоятельно сделать печь булерьян. Советуем вам прочитать данное руководство.
Дата: 25 сентября 2021
Принцип работы пиролизных отопительных устройств
Что такое пиролиз
Суть пиролиза заключается в том, что при температуре от 200 до 800 градусов (в условиях недостатка кислорода) происходит газификация древесины – она обугливается и тлеет, постепенно распадается на твёрдый углеводород (кокс), смолы и смесь неконденсируемых горючих газов. Выделяемый топливом пиролизный газ можно дожигать отдельно от твёрдого остатка, что даёт возможность получить дополнительную тепловую энергию. Используя уникальные свойства данного процесса, есть возможность создать полноценное отопительное устройство для обогрева крупного дома. По такому же принципу работают походные пиролизные минипечи, которые своими руками собирают туристы и любители активного отдыха на природе.
Это фабричная походная печка. Аналогичные по конструкции изделия собирают из жестяных банок и коробов
Фактическая теплота горения высвобождаемых газообразных продуктов может отличаться в разы (примерно от 3 до 15 МДж/м3), теплотворность дожига зависит от состава газовой смеси. В свою очередь, состав пиролизного газа определяется способом подвода тепла для нагрева топлива, скоростью и конечной температурой протекания процесса. От этих же условий будет зависеть процентное соотношение получаемых твёрдых и летучих компонентов.
Советы для самостоятельного изготовления кирпичной печки
Хоть более эффективной и популярной является металлическая печь пиролизного горения, часто устанавливается и кирпичная.
Пиролизная печь из кирпича своими руками, как и металлическая, требует точных расчетов, схемы и чертежа. Используют специального вида кирпич – огнеупорного, который с эстетической точки зрения не хуже обычного.
Еще необходим шамотный кирпич, для изготовления всех внутренних ее перегородок. Часто такие отопительные установки располагают в саунах и жилых домах. Кирпичные пиролизные печи в первого взгляда могут выглядеть как камин и создавать достаточно приятную и уютную атмосферу в доме или бане.
Виды печей длительного горения
Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.
Таблица: классификация пиролизных печей
| материал | внутренняя конструкция | применение |
| металлическая | печь-буржуйка | обогрев жилого и нежилого помещения |
| для бани и сауны | ||
| готовка пищи | ||
| для барбекю (уличная) | ||
| печь Булерьян | обогрев жилого и нежилого помещения | |
| печь Бубафоня | обогрев нежилого помещения | |
| печь на отработанном масле | обогрев нежилого помещения | |
| кирпичная | печь Кузнецова | обогрев жилого помещения |
| для бани | ||
| готовка пищи |
Фотогалерея: разнообразие агрегатов отопления
Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере
Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз
Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности
Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время
Используется в бане или сауне для повышения влажности и нагрева воды
По способу передачи тепла агрегаты разделяются на модели:
- с водяным контуром отопления;
- вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.
Как выбрать вариант печки
Сначала определитесь:
- для каких целей нужна печь;
- где она будет стоять;
- на каком топливе работать.
При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.
Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании
При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.
Конструктивные элементы
Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.
Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)
В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.
Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке
Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.
Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)
Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.
Необходимые материалы и инструменты
Для создания печи с частичной газогенерацией понадобится следующее:
- Сталь листовая толщиной 3–4 мм.
- Уголок равнополочный стальной 50х4 мм.
- Труба диаметром 50–60 мм.
- Стальная арматура диаметром 8 мм — из этого материала будут делаться колосниковая решетка и оси заслонок.
- Труба из стали или чугуна диаметром 110 – 120 мм для изготовления дымохода.
- Около 15 кирпичей.
Также будут нужны инструменты и расходники для них:
- Аппарат электросварочный и электроды в количестве 5 упаковок.
- Дрель с набором свёрл «по металлу».
- Болгарка с диаметром рабочей части 230 мм и 10 отрезных кругов для неё. Также могут понадобиться зачистные круги.
Кроме вышеперечисленного, понадобится молоток и инструмент для разметки: рулетка или линейка, карандаш.
Чертежи и описание
Принцип его действия таков:
- в топливник через дверку, расположенную в верхней части корпуса, закладывают разовую порцию топлива и разжигают их сверху;
- вентилятор-дымосос, установленный в верхней части корпуса, направляет выделяющийся при горении дым в камеру дожигания;
- там происходит окончательное догорание газов и содержащихся в них горючих включений;
- дым отводится через дымовой патрубок, расположенный в задней части котла, в дымоход;
- зола, образующаяся при топке, через колосниковую решетку попадает в зольник, который находится ниже топочной камеры;
- топку окружает водяная рубашка, играющая роль теплообменника и термоизоляции стенок котла;
- вода в теплообменник поступает через нижний штуцер, расположенный в задней части котла, а отводится в систему — через верхний;
- на верхней плоскости котла расположен контроллер, позволяющий регулировать режим, а внутри теплообменника — температурный датчик.
На чертеже представлены размеры котла и обозначения его конструктивных частей. Часть размеров обозначена буквенным кодом — их уточняют по таблице и выбирают по желаемой мощности котла. Эти размеры определены тепловым расчетом, от них зависит правильная и бесперебойная его работа.
Материалы и инструмент, необходимые для сборки
- Корпус котла делают своими руками из листовой стали и металлических труб с помощью сварки. Поэтому перед его изготовлением необходимо подготовить:
- сварочный инвертор, электроды;
- болгарка с отрезными и шлифовальными кругами;
- дрель с набором сверл по металлу;
- электролобзик.
Материалы и их примерное количество:
- 3 листа стали стандартного размера 1250х2500 мм, толщина 4-5 мм, лучше холодный прокат — его меньше ведет при скачках температуры;
- 2 листа оцинкованной стали 1250х2500 мм, толщина 1,5-2 мм;
- металлическая труба Ø32 мм, толщина стенок 3,2 мм;
- металлические трубы Ø57 мм, толщина стенок 3,5 мм;
- металлическая труба Ø159 мм, толщина стенок 4,5 м, общая длина 0,5 м;
- профильная труба двух сортотипов: 60х30х2 и 80х40х2;
- фурнитуру для дверок — ручки, задвижки;
- метизы;
- шамотный кирпич для футеровки топки;
- асбестовый шнур для термоизоляции дверцы.
Точное количество материала необходимо уточнить по рабочим чертежам. Кроме этого, необходимо подготовить дымосос — вентилятор необходимой мощности, термодатчик, контроллер и источник бесперебойного питания на ~220 В. Мощность вентилятора определяется с помощью расчета.
Для уменьшения веса котла для внешних стенок теплообменника можно взять сталь толщиной 2 мм. Они нагреваются меньше, чем до 100 градусов, поэтому не подвержены деформации.
