Скрытая утечка и наличие воздуха в отопительной системе
Утечка теплоносителя может осуществляться через:
- Соединение труб и радиаторов.
- Соединение секций батарей (если радиаторы являются секционными).
- Трещины, которые появились в любой части теплосети.
Чтобы убедиться в наличии такой причины, нужно провести тщательную проверку всех труб и радиаторов. Правда, это можно сделать тогда, когда все магистрали являются незакрытыми или находятся за защитными экранами. То есть они не спрятаны в стену. Искать нужно потеки воды или ржавчину. Может быть так, что теплоноситель вытекает и сразу испаряется. Найти такое проблемное место с помощью визуальной оценки невозможно.
Если же система спрятана в стену или пол, нужно вызвать специализированную службу. Также можно найти утечку самостоятельно. Это делают так:
- Сливают теплоноситель из системы.
- Подключают компрессор к сети и закачивают воздух, чтобы проверить, держит ли она его.
- Прислушиваются к наличию свиста. Он образуется при выходе воздуха через трещины или места протекания. Этот свист должен быть достаточно сильным.
- Прослушать нужно все отопительные коммуникации. Далее воздух спускают и проблемные места устраняют.
Проблема с наличием воздуха в теплосети может появиться тогда, когда возникли пробои труб или радиаторов, или когда система наполнилась теплоносителем и был спущен не весь воздух.
Давление падает из-за того, что со временем воздух выходит через специальные клапаны, и объем антифриза становится слишком малым. Повышается рабочая характеристика путем доливанием теплоносителя.
Как контролируется давление котла
Контроль за состоянием котла и отопительной системы в целом должен производиться как при пониженном, так и при повышенном давлении, а также при использовании таких дополнительных нагревательных приборов как бойлеры и тёплые полы. Он осуществляется с помощью специальных приборов-измерителей, которые называются манометрами. Они могут быть механическими (стрелочными) или цифровыми (электронными). Устанавливаются они на трубах, выходящих из котла.
Если котёл обслуживает несколько этажей или отдельных частей одного здания, манометры придётся установить также в непосредственной близости от коллекторов, распределяющих теплоноситель по конечным потребителям. При запуске котла, пока вода (теплоноситель) ещё не прогрелась, также следует понаблюдать за состоянием давления – оно не должно опускаться ниже минимально допустимого значения. Когда состояние котла стабильно, профилактическую проверку можно проводить каждую неделю.
Причин падения давления в котле масса. Это может быть разгерметизация труб с последующим вытеканием теплоносителя, постоянные и продолжительные сбои в электроснабжении, поломка расширительного резервуара или теплообменника, неправильная установка или эксплуатация устройства. При выполнении ремонта, замены деталей, систему нужно предварительно отключать. В любом случае к вопросу поиска неполадок и их устранению стоит подходить серьёзно. Кроме этого, не помешает регулярно проводить профилактический осмотр котла и системы отопления.
Мне нравитсяНе нравится
Оптимальное давление в системе отопления
Давление в конструкции должно распределяться так, чтобы потоки горячей жидкости могли равномерно перемещаться по дому. Если говорить о среднем показателе, то манометр обычно колеблется в интервале 2-4 бара. В газовом котле предусмотрен специальный датчик, который и должен фиксировать отклонения и показатели. Данная система измерение нужна для того, чтобы понять понимать подходящее давление для опрессовывания воды дома.
- Если говорить об открытой системе, то здесь показатели в расширительном баке и во внешней среде будут одинаковыми и составляют 0 Бар.
- Если же рассматривать закрытую систему, то здесь давление повышается искусственным путем – так достигается высокое качество работы и появляется барьер для попадания воздуха в теплоноситель.
Для вычисления оптимальных показателей давления в закрытой системе нужно умножить на 0,1 перепады высот в высшей и низшей точках. К получившемуся показателю (это статистическое давление) прибавляют еще 0,5 бар. Если в системе есть холодный теплоноситель, то лучше сразу брать за оптимальное значение 1,5-2 бар (последнее число в процессе нагрева).
Почему падает давление в системе отопления, как его повысить
Самое распространённое и банальное основание падения давления — отключение электричества.
При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.
Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.
В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.
Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования
Течь в отопительной системе
Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

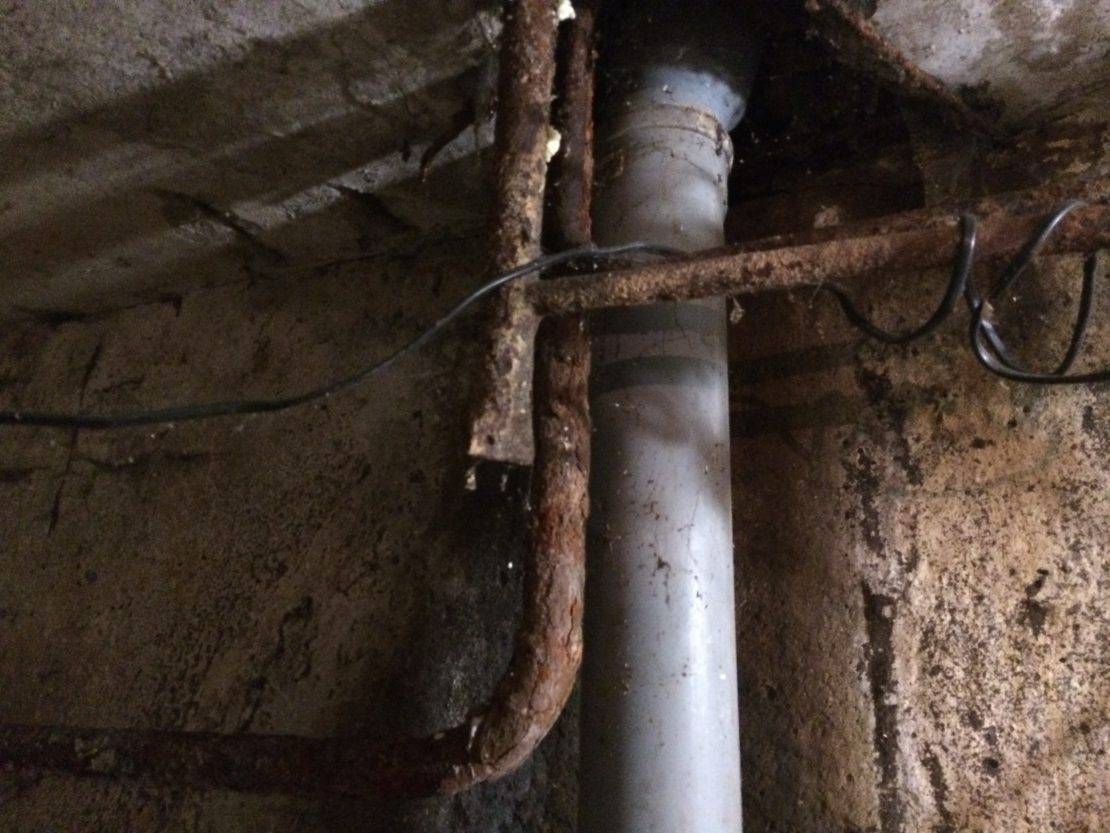

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.
Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.
Выход воздуха из расширительного бачка, но нет протечек
Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.
Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:
Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию
Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени
Организация испытания системы перед её запуском
Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов
Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.
Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.
Общие причины
- Протекание воды в тех местах, где пересекаются трубопроводы.
- Поражение труб ржавчиной.
- Допустимые ошибки во время монтажа и запуска отопительной системы.
- Деформация мембраны расширительного бочка.
- Появление микротрещин на теплообменнике.
- Нарушение автоматизированной работы котла.
Норма и контроль
Мы уже сказали, что в газовом котле давление должно быть в пределах 1,5-2 атмосфер – это норма для системы, которая запущена в эксплуатацию и находится в разогретом состоянии. В многоэтажных домах, отапливаемых централизованными котельными, этот показатель более высокий. Здесь трубы и батареи должны выдерживать не только высокое давление, но и гидроудары – это скачкообразное увеличение давления.
Если для централизованных систем перепады характерны, то для автономного отопления они являются редкостью – объём теплоносителя здесь не такой уж и большой, чтобы наблюдались серьёзные скачки. В холодном состоянии нормальным показателем является 1-1,2 атм., а в разогретом – чуть выше.
В частных домовладениях применяются автономные системы отопления с питанием от одноконтурных и двухконтурных котлов. Последние получают всё большее распространение. Помимо обогрева, они решают проблему подготовки горячей воды. Один контур в них нагревает циркулирующий по трубам теплоноситель, а другой обеспечивает работу системы горячего водоснабжения.
Какие виды давления бывают
Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:
- статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
- динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
- рабочее, получается путем сложения двух видов давления — статического и динамического;
- избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
- номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
- максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
- опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.
Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.
- Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
- Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
- Рабочее. Включает два вышеуказанных варианта.
- Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
- Номинальное. То, которое указал производитель в документации к конкретной модели.
- Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
- Опрессовочное. Используется на производстве при проверке техники.
В контуре отопления показатели измеряются атмосферами
Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы
В остальных случаях оно не должно отклоняться от нормы.
- Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
- Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
- Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.
Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.
Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.
Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.
Факторы, которые влияют на давление внутри контура:
- Воздействие теплоносителя на стенки элементов сети отопления;
- Высота заложения труб, подвешивания радиаторов и котлоагрегата;
- Конструкция магистральных участков трубопровода.
Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:
- Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
- Место установки оборудования, протяженность контура;
- Этажность дома;
- Параметры и состояние внешнего водовода.
Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла
Подключение одноконтурного и двухконтурного котла
Причины падения давления в контуре:
- Наличие утечек в трубопроводе;
- Нарушение работы котла, трещины на поверхности теплообменника;
- Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;
Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.
Поиск мест утечки теплоносителя и способы устранения
Утечка на месте соединения трубопроводов
Чтобы вновь нормализовать работу системы необходимо будет найти место, в котором происходит утечка, то есть найти местонахождение очага неполадки.
Для этого нужно осуществить тщательную проверку на герметичность всех отопительных труб, а также обратить внимание на то, как выполнен монтаж, скорее всего проблема кроется в некачественной работе. Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее
Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее.
Но в этом есть и плюсы, поскольку если вы заметите подобную лужицу, сразу станет понятно, в каком именно месте система дает сбой, потому сразу же обратите на это свое внимание. В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?
В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?
На это просто потребуется немного больше времени. В такой ситуации лучше всего воспользоваться помощью высококвалифицированных специалистов, потому что они располагают необходимым для поиска утечки оборудованием.
Также до того как начать работу от всей системы отсекаются котел и радиаторы. Поэтому когда воздух будет поступать наружу под давлением, он будет свистеть, таким образом, и будет обнаружено место утечки в системе.
После того как место утечки найдено, необходимо осуществить следующий ремонт:
- Тот кусок трубы, в котором образовалась трещина, заменяется новым материалом.
- Ослабленное соединение приводится в норму.
- Для подмотки используется уплотнительная лента.
- Поврежденный узел заменяется новой исправной деталью.
Если после не обнаружены потери давления, то необходимо проверить работу котельного оборудования.
Причины спада давления
Давление в отоплении можно распределить на три основных вида. Статистическое — показывает силу давления теплоносителя обогрева на систему. Динамический — показывает силу с которой вода давит на конструкцию внутри системы во время движения. Максимальное давление во время работы системы ни в коем случае не должно быть превышено это может повлечь за собой поломку значительного характера.
Взрыв котла отопления
Скачки в показаниях давления — это разница зон в которых всасывается вода к месту ее нагреванию, а именно месту подачи.
Схема системы отопления
Отключение электричества
Самая банальная и распространённая причина — отключение электричества в вашем доме. Попросту система не работает и датчик показывает ноль. Решение более чем элементарно, если в вашем жилье часто отключают свет, установите дополнительно альтернативный источник энергии. Конечно, если это случается редко и ненадолго, в этом нет смысла просто подождите пока включат свет. Но будьте осторожны, длительное отсутствие питания, может повлечь за собой размораживание отопительных радиаторов. Что, в свою очередь, приводит к дорогостоящему ремонту или к замене большинства комплектующих системы.
В то же время проверьте сколько атмосфер давления показывает датчик. Нормальным считается две атмосферы, если этот показатель превышен может произойти разгерметизация, что приводит поломкам. Во время подачи воды в систему показатель должен быть минимальным, а именно полторы атмосферы ведь при нагреве оно будет увеличиваться.
Датчик показателей давления
Протечка
Другой причиной падения давления в системе может быть протечка. Тогда датчик давления показывает ниже положенного уровня, внимательно осмотрите конструкцию. Для предотвращения такой ситуации рекомендуется проверять систему на наличие ржавых потеков, которые сообщает о том, что некоторые соединительные запчасти, нужно заменить, не дожидаясь конкретных поломок. Но если обнаружилась протечка, даже самая незначительная, ее нужно устранит для нормальной работы. Это можно сделать своими руками, не вызывая мастера.
Найти место поломки несложно, достаточно взять бумажную салфетку и прикладывать ее в места соединений и сгона. Место где салфетка намокнет — протекает. Зачастую протекание мало и под системой вы не обнаружите лужу, но в то же время давление в котле сильно падает. Ко всеобщему счастью, отремонтировать поломку достаточно несложно.
Место протечки
Сбой настроек котла
Еще одной причиной падения давления в системе отопления может быть сбой настроек в расширительном баке, он предотвращает слишком сильный напор в ней. Бак нормализует давление, увеличивая или уменьшая его. Такие баки пытаются не дать подняться давлению выше двух атмосфер. Если вы проверили все и убедились в том, что система не протекает. Проверьте настройки в расширительном баке. Принцип его работы несложный. При нагреве вода расширяется, излишки поступают в специальный бачок и выводятся с него по надобности.
Достаточно легко понять является ли расширительный бак основной причиной падения давления в системе. Когда вода нагревается в баке происходит аварийное понижение, давления используя специально предусмотренный для этого регулировочный клапан. Как вы думаете, а что произойдет если температура в системе снизится? Правильно, в баке давление упадет ниже нормы. Для восстановления, в первую очередь, ознакомьтесь с техническими характеристиками бака, в них прописывают рекомендуемый уровень.
Устранение неисправностей
Далее, не составит труда отрегулировать систему, следуя несложным инструкциям:
- полностью перекройте краны в системе как на подачу, так и на обротку;
- полностью слейте воду используя штуцер котла;
- от воздуха в расширительном баке нужно избавиться, применив ниппеля;
- используя насос для автомобилей, поднимаете давление до 1,5 бар, если заметили течь воды из штуцера не волнуйтесь, такое бывает. Подставьте ёмкость.
- еще раз спустите воздух;
- если шланг от котла еще не отсоединен — сделайте это, что позволит вам избавиться от оставшейся воды. Когда система будет опустошена, подсоедините на место шланг;
- теперь увеличиваете давление в баке согласно рекомендациям;
- перекройте выведение воды, используя штуцер;
- краны поставьте в исходное положение, и система заполнится водой.
Продувка системы
После того как система заполнится, включите котел. Если вы внимательно следовали инструкциям стрелка на манометре должна находится в зеленой зоне, это значит, что давление системы в пределах нормы. Теперь вы знаете почему падает давление в системе отопления и как с этим справится.
Устройство системы водяного отопления частного дома
Речь не идёт о системах атмосферного или открытого типа, когда движение потока теплоносителя обусловлено только подъёмом воды на высоту расширительного бака.
Хорошее давление набирается только в системах закрытого типа с герметичным расширителем и циркуляционным насосом.
Грамотное расположение элементов и их расчёт – залог правильного функционирования системы.
Схема водяного отопления
Отопительный котёл располагается в начале. Потом идут трубы и радиаторы, затем расширительный бак (традиционно его ставят перед котлом, хотя закрытый бак может быть в любой точке), а затем циркуляционный насос. Расположение насоса за баком, перед котлом – наиболее оптимально и продлевает его долголетие.
Нормой для частной отопительной системы является давление около 1,5 – 2 Атм.
Причины снижения давления
Чаще всего причины резкого или постепенно падения давления в контуре связаны с неправильной работой котла, разгерметизацией магистрали или отопительных приборов.
Сбрасывание воздуха
Во время заполнения системы отопления водой и при ее первом запуске из контура автоматически стравливается воздух. Как правило, автоматический воздухоотводчик монтируется на нагревательном оборудовании.
В процессе работы котла нужно следить за показаниями манометра на нем. Если возникает вопрос, почему падает давление в котле отопления, то это обычно связано с выходом воздуха из теплообменника. Если он не спускается через автоматический воздухоотводчик, то попадает в отопительные приборы. В этом случае на радиаторах должны стоять краны Маевского для спуска воздуха. И шум в батареях отопления возникает из-за скопления воздуха.
Существуют следующие причины образования воздушных пробок:
- Несоблюдение требований к чистоте и качеству теплоносителя.
- Отсутствие подготовки воды перед ее подачей в трубопроводы. После крана заполнения системы должен стоять сепаратор, который позволяет удалять растворенный в воде кислород.
- Воздух может подсасываться в контур через негерметичные участки и соединения.
- Автоматический воздухоотводчик может засориться или неправильно работать.
Проблемы с расширительным баком
Если расширительный бак закрытого типа выйдет из строя, то может появиться та же проблема. На верхней части расширительной емкости есть специальный ниппель. Иногда случается, что он понемногу стравливает воздух. В итоге из-за высокого давления теплоносителя воздух из газовой камеры полностью выйдет в течение нескольких месяцев. В таком случае эластичная мембрана бака будет полностью продавлена в газовую камеру жидкостью. Из-за этого давление в сети опустится ниже предельного показателя.
Течь в системе отопления
Течь появляется из-за разгерметизации, которую может вызвать гидроудар в системе отопления. Течь образуется в любом месте. Чаще всего это участки соединения отопительных приборов с подающей магистралью или расширительный бак. Однако свищи из-за коррозии возникают в любом месте на протяжении всего трубопровода или в приборе.
Еще один участок течи может локализоваться в расширительном баке, если порвется эластичная мембрана. Чтобы убедиться в целостности мембраны, нужно нажать на ниппель, расположенный в верхней части бака. Если оттуда выходит воздух вместе с водой, значит, мембрана разгерметизирована. С исправного бака должен стравливаться только воздух.
Другие причины
Если показатели на манометре нагревательного оборудования растут, то стоит разобраться, почему растет давление в газовом котле. Чаще это связано с выходом из строя подпиточного крана, который постоянно пропускает жидкость в контур. Реже причина кроется в поломке вторичного теплообменника, который установлен в двухконтурном котле.
Существует еще несколько причин, из-за которых показатели манометра ниже нормы:
- из строя может выйти автоматика котла;
- микроскопические трещины на теплообменнике также могут приводить к подобной проблеме;
- вся система отопления может быть в принципе рассчитана или смонтирована неправильно;
- течь может появиться на участках скрытой прокладки трубопроводов.
Еще одна причина – скопление водорода в контуре. Такое бывает при использовании новых алюминиевых радиаторов. В результате взаимодействия алюминия с примесями в составе теплоносителя образуется водород. Этот газ может сжиматься и вызывать снижение давления. Тонкая пленка на металлических поверхностях алюминиевых приборов образуется только первое время после их установки, поэтому с течением времени процесс прекращается, и водород больше не образуется.
