Топ газовых котлов для обогрева дома, которые устанавливаются на пол
Напольные газовые котлы не очень популярны, активнее продаются настенные модели. Это может объяснить тот факт, что в магазинах в основном в ассортименте котлы, которые монтируются на стену. Что касается выбора напольных моделей, то он сильно ограничен. Тем не менее есть из чего выбирать.
1 место – MORA-TOP SA 60 (50, 40, 30, 20)
Есть серия напольных котлов от MORA-TOP, в которой модели SA 60 (50, 40, 30, 20) собирают наибольшее число положительных отзывов.
Все они являются надежными, эффективными в обогреве, а главное – безопасными (то есть оснащены соответствующими технологиями: газ-контроль, система автоматического отключения при перепаде давления газа и т.д.). Высокий КПД и удобство использования прилагается.
Но т.к. мы ставим на 1 место не один котел, а целую серию, необходимо пояснить. В зависимости от модели (цифры в конце), мощность будет разной:
- MORA-TOP SA 60 – мощностью равна 50 кВт;
- SA 50 – тепловая мощность 45 кВт;
- SA 40 – 35 кВт;
- SA 30 – 25 кВт;
- SA 20 – 15 кВт.
Т.к. разная мощность, они способны на отопление помещений разной площади. Следовательно, и расход природного газа будет разным. В зависимости от помещения, в котором необходимо организовать отопление, рекомендуем выбирать одну из указанных выше моделей. Это лучшие в своей категории отопительные котлы с наибольшим числом положительных отзывов.
2 место – Конорд КСц-Г-20S (21000 рублей)
Второе место отдаем модели Конорд КСц-Г-20S – это газовый конвекционный одноконтурный котел с мощностью 20 кВт. Он способен обогревать 200 квадратных метров площади, расходует газ, как заявляет производитель, 2.3 кубометра в час. Оснащается термометром, газ-контролем.
Учитывая характеристики, его цена в 21 тысячу рублей выглядит очень даже хорошо и можно назвать этот котел одним из самых дешевых.
Девайс прост в обслуживании и в целом он справляется со своей задачей, хотя есть и недостатки. В частности, они заключены в большом расходе газа. При нормальной работе он потребляет 1.
5 кубометра в час, но если на улице -25 градусов, то расход возрастает до 2.5 кубометров. При указанной мощности это много.
3 место – Alphatherm Beta AG 25 (45000 рублей)
Итак, отзывов о нем немного, но кое-какие выводы сделать можно. Это экономный, тихий и энергонезависимый девайс, который является ОЧЕНЬ тяжелым. И его установка даже на пол будет весьма затруднительной.
После года эксплуатации необходимо плановое ТО. Если верить отзывам, то во время ТО не было обнаружено нагара на горелках вообще, и это очень хорошо. Девайс прекрасно работает: горение происходит без каких-либо последствий, и даже при отсутствии электроэнергии в доме котел работает и горит стабильно.
4 место – Конорд КСц-Г-8S (15-16 тысяч рублей)
Всего 16000 рублей и прекрасный напольный котел Конорд КСц-Г-8S будет ваш. Это небольшой и не очень мощный прибор, который предназначается для отопления площади 80 квадратных метров. Соответственно, его мощность всего 8 кВт, а КПД – 90%. Потребление газа составляет всего кубометров в час. Из защиты есть функция газ-контроль.
Учитывая цену в 15-16 тысяч рублей, характеристики его вполне соответствующие. Стоит выделить повышенную надежность. Здесь используется итальянская автоматика, поэтому за безопасность и эффективность работы можно не переживать.
5 место – Protherm Медведь 40 KLZ (105-110 тысяч рублей)
Это большой, тяжелый и очень дорогой двухконтурный газовый напольный котел с открытой камерой сгорания и КПД 90%. Его тепловая мощность кВт, есть встроенный расширительный бак, циркуляционный насос и бойлер на 90 литров. Все это объясняется столь высокую цену девайса.
Он потребляет 4.1 кубометра природного газа в час и оснащается разными системами защиты: газ-контроль, воздухоотводчик, защита от перегрева, предотвращение замерзания, защита от блокировки насоса, автоматическая диагностика.
Есть также дисплей, манометр, термометр, модуляция пламени и автоматический поджиг.
Принципы работы дымоходных приборов
Во время работы атмосферного отопительного агрегата горелка нагревает теплообменник, происходит подогрев воды или другого теплоносителя. До поступления на сопла газ соединяется с воздухом, что обеспечивает горение.
Экономия топлива определяется сложностью конструкции отопительного оборудования. Некоторые котлы работают на дизельном топливе.
Горелки оборудованы датчиками уровня углекислого газа и пламени. При нехватке тяги пламя погаснет, что приведет к поступлению газа в помещение. Такой механизм действия возможен в самодельных обогревателях.
Преимущества атмосферных агрегатов:
- Энергонезависимость. Большая часть таких моделей используется при перебоях в подаче электроэнергии.
- Доступная цена.
- Существуют автономные модели, они могут функционировать без электричества.
- Датчики тяги обеспечивают безопасную эксплуатацию.
- Рядом с атмосферными агрегатами размещают дымоход с небольшим углом изгиба, это позволит обеспечить необходимую тягу.
Работающая горелка газового котлаИсточник engelys.myguru.ru

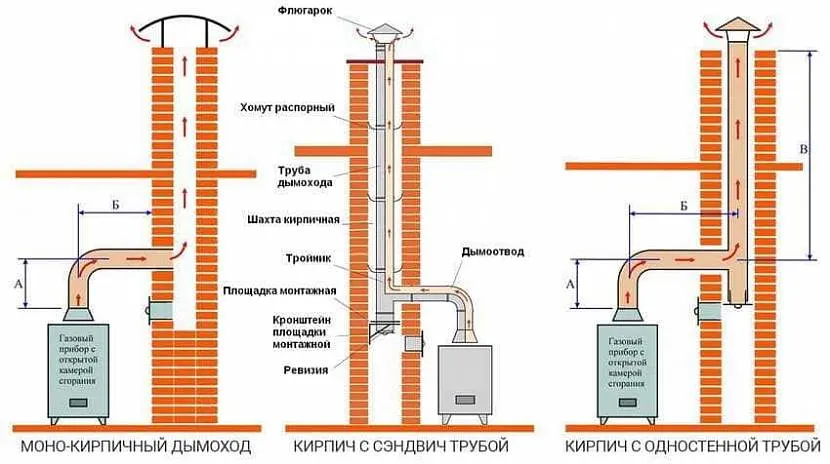

Традиционный вывод газов с помощью естественной тяги характерен для многих видов агрегатов. Разница между давлением воздушной и газовой смеси способствует притоку воздуха, это приводит к вытеснению нагретых дымовых газов и горению топлива. Происходит образование тяги, чем выше разница между показателями давлений, тем сильнее тяга.
Лучшие известные производители и модели: характеристики и цены
BAXI ECO-4s 24F
Итальянский двухконтурный турбокотёл мощностью 24,0 кВт разработан с учетом специфики российских условий, поэтому он адаптирован к работе с низким давлением газа, перебоями напряжения в сети и прочими неустойчивыми показателями. Также отличается одним из лучших в своем ценовом сегменте КПД – 92,9%, расход газа при этом – 2,54 м3/ч. Первичный теплообменник выполнен из меди.
Владельцы отмечают практически бесшумную работу, за практику эксплуатации более 5 лет, серьезных сервисных нареканий не встречалось.
Стоимость: 33 110 – 36 850 рублей.
Производитель: BAXI (БАКСИ), Италия.
Vaillant turboTEC pro VUW 242/5-3
Двухконтурная модель от эталонного немецкого бренда мощностью 24 кВт. Отличается особой надежностью и долговечностью благодаря отличному качеству сборки, использованию высокотехнологичных сплавов и лучших материалов. КПД 91%, максимальный расход газа 2,80 м3/ч. Также отличается медным первичным теплообменником, модулируемой горелкой, функциональной автоматикой с множеством защитных систем и приятным, стильным дизайном.
Стоимость: 53 920 – 57 860 рублей.
Производитель: Vaillant (Вайлант), Германия (сборка производится в Словакии).
Viessmann Vitopend 100-W A1HB001
Один из лучших газовых турбированных котлов для отопления частного дома и еще одна эталонная немецкая модель мощностью 24 кВт. Как и предыдущий Vaillant turboTEC отличается высокой надежностью и долговечностью, при этом котел абсолютно не требователен к качеству теплоносителя и давлению в газовой магистрали. КПД – 91%, максимальный расход газа – не более 2,77 м3/ч.
Серьезным преимуществом является наличие программатора, позволяющего задать настройки работы котла на ближайшие сутки или неделю, например, выставив температуру 15°C на рабочее время, когда хозяев нет дома, что существенно снизит эксплуатационные расходы.
Единственной распространенной проблемой является выключение котла вследствие обледенения дымохода при морозах ниже -17-18°C. Решение – следить за состоянием дымохода и своевременно сбивать наледь, утеплить его внешнюю часть или установить конструкцию против обледенения.
Стоимость: 36 010 – 43 550 рублей.
Производитель: Viessmann (Висман), Германия.
Buderus Logamax U072-24
Настенный турбированный газовый котёл мощностью 24,0 кВт. По факту это очередная эталонная немецкая модель, но с российской локализацией, что позволило существенно снизить его стоимость и выделить среди аналогов. КПД – 92%, максимальный уровень потребления топлива – 2,8 м3/ч. Также котел оснащен медным первичным теплообменником, модулируемой горелкой.
Единственным недостатком является более низкое, не характерное другим немецким и итальянским моделям российское качество сборки.
Стоимость: 27 950 – 34 820 рублей.
Производитель: Buderus (Будерус), Германия-Россия.
Navien GA 23KN
Напольный двухконтурный турбокотёл мощностью 23,0 кВт имеет скромный расход газа – 2,24 м3/ч. Он оснащён уникальной защитой от скачков напряжения: при разнице ± 30 % на микропроцессоре срабатывает чип SMPS, который позволяет продолжать работу, без риска повреждения электроники. При этом котел оснащен модулируемой горелкой, программатором, уже в заводской комплектации присутствует комнатный термостат и пульт ДУ.
Ощутимыми недостатками являются стальной теплообменник, посредственное качество сборки, шумная, относительно вышеперечисленных моделей, работа.
Стоимость: 32 980 – 36 140 рублей.
Производитель: NAVIEN (НАВИЕН), Южная Корея (зачастую с российской сборкой).
ТОП-5 ведущих брендов
Wolf
«Wolf» – ведущий немецкий производитель, предлагающий покупателям лучшие газовые котлы отопления. Продукция данного бренда оснащается системами управления, позволяющими выбирать оптимальные режимы работы. Газовые котлы испытываются и сертифицируются в соответствии с общеевропейскими директивами. Стабильным спросом пользуются котлы «Wolf CGB». Они функционируют на природном/сжиженном газе и используются для эффективного отопления и снабжения горячей водой больших загородных домов, зданий на несколько семей.
Конденсационные котлы «Wolf CGB» оборудуются закрытой камерой сгорания. В ходе эксплуатации агрегатов воздух подается из помещения или из атмосферы
Baxi
«Baxi» – итальянская компания выпускает агрегаты, в которых сочетается отличная производительность и функциональность. К примеру, «Baxi MAIN Four» – четвертое поколение настенных агрегатов с дисплеем, электронным зажиганием, битермическим теплообменником. «Baxi Nuvola Duo-tec» – одноконтурные котлы настенного типа с модуляционной горелкой и теплообменником из нержавеющей стали. Они оснащены энергосберегающим циркуляционным насосом и автоматическим воздухоотводчиком. Производитель внедрил инновационную систему управления, благодаря которой потребитель может подстраивать работу котла под тип и качество газа.
Газовые котлы «Baxi MAIN Four» устанавливаются в условиях ограниченного пространства и имеют элегантный дизайн
Vaillant
«Vaillant» – модельная линейка от немецкой торговой марки включает в себя обычные, конденсационные, одноконтурные агрегаты и газовые котлы отопления с водогрейкой. Оборудование от известной компании имеет высокий коэффициент полезного действия и комплектуется встроенными циркуляционными насосами. Яркими представителями модельной линейки являются котлы «Vaillant turboTEC PLUS VU». Они оснащены закрытым расширительным баком, автоматическим воздухоотводчиком, предохранительным вентилем, первичным медным теплообменником и горелкой из хромоникелевой стали.
Настенный котел «Vaillant turboTEC PLUS VU» оснащен ЖК-дисплеем с большими кнопками и подсветкой
Dakon
«Dakon» – с помощью газовых котлов для отопления чешского производителя можно экономно решить вопросы с обогревом дома и обеспечением горячей водой. Например, хорошим спросом пользуются чугунные газовые котлы отопления«DAKON GL Eko», оборудованные атмосферной эжекционной горелкой, электроникой «Honeywell», прерывателем тяги. Они оснащаются блоками управления, к выходам которых подсоединяются дополнительные элементы: комнатные термостаты, антизамораживающие устройства, наружные датчики.
Газовые котлы «DAKON» настенного типа комплектуются битермическим теплообменником и системой против собирания известняка
Navien
«Navien» – агрегаты корейского производства, обладающие прекрасными техническими показателями. Они эксплуатируются на протяжении длительного периода, стабильно работают при низком давлении, имеют минимальные габариты. Большим спросом пользуются двухконтурные настенные котлы «Navien Ace ATMO» с естественной системой удаления продуктов сгорания. Такие агрегаты оснащены автоматикой, включающей насос при падении температурных показателей ниже 10 градусов. Разработчики учли возможность функционирования прибора в условиях частых перепадов напряжения. Поэтому котлы снабжены специальным чипом, срабатывающим при изменениях напряжения в сети.
«Navien Ace ATMO» – востребованное отопительное оборудование, оснащенное раздельными теплообменниками
Каждый покупатель может самостоятельно подобрать агрегат, соответствующий индивидуальным запросам и финансовым возможностям. А вот монтаж газовых котлов отоплениянужно доверять профессионалам, потому что от грамотности действий зависит безопасность эксплуатации прибора.
Как осуществляется управление работой котла
Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается — подобное проявление демонстрируется, если наблюдается:
- уменьшение давления в газовой системе;
- максимальное нагревание теплоносителя;
- отсутствие тяги.
В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно «умное» управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.
Виды двухконтурных отопительных систем
Далее коротко опишем варианты двухконтурных котлов, которые имеют свои преимущества и недостатки.
Атмосферные
Атмосферный двухконтурный газовый котёл отличается системой забора воздуха. В такой обогреватель воздух поступает из помещения (котёл открытого типа), а значит, устанавливать его нужно только в котельной.
Горелка представляет собой набор сопел малого диаметра, через которые выходит газ под давлением. Её эффективность обусловлена тем, что в процессе горения в камеру поступает необходимое количество кислорода, которое усиливает пламя. Следовательно, такой котёл тратит меньше топлива, разогревая воду в системе до необходимой температуры.
Газовый котёл с атмосферной горелкой, как и любой другой, требует вывода дыма через установленный дымоход, облицованный нержавейкой.
Турбированные
Турбированный двухконтурный газовый котёл отличается тем, что имеет закрытую камеру сгорания. Воздух в агрегат подаётся силами вентилятора через отдельную коаксиальную трубу. Такой обогреватель можно устанавливать в любом удобном для вас месте.По технике безопасности он не требует специального помещения.
Специфической особенностью этих котлов является медная облицовка камеры сгорания, из-за чего мощность таких обогревателей не более 35 кВт. Однако это правило распространяется только на настенные варианты, напольные имеют облицовку камеры из чугуна, поэтому не ограничены малой мощностью.
Следует заметить, что для таких котлов подходят не только прямые дымоходы, но и те, которые расположены под углом, двухканальные и с врезкой в общий дымоходный канал.
Конденсационные
Интересный вариант котлов, которые используют всё тепло, производящееся в процессе сгорания газа. Котёл работает таким образом, что дым на выходе из него охлаждается в дополнительном резервуаре воды, отдавая львиную долю тепла. Таким образом экономится около 10% энергии, которая работает на обогрев воды в отдельном резервуаре.
Также стоит отметить, что резервуар с водой, который охлаждает дым, служит как небольшой бойлер. Двухконтурная система позволяет выводить нагретую в ёмкости воду на смесители.
Конденсационные котлы бывают открытого и закрытого типа, могут оснащаться дополнительной электроникой, которая контролирует температуру в камере сгорания, системе (трубах), и может уменьшать или увеличивать мощность, сохраняя заданную температуру.
Виды
Двухконтурные газовые котлы различают по определенным признакам.
По способу монтажа:
- Настенные. Для навесного монтажа требуются прочные несущие стены. Размеры и вес таких агрегатов ограничены по условиям допустимой нагрузки.
- Напольные. Могут быть установлены прямо на пол, что расширяет возможности котлов и позволяет оснащать их массивными узлами повышенной мощности и производительности.
По типу теплопередачи:
- Конвекционные. Нагрев теплоносителя производит газовая горелка.
- Конденсационные. Применяется двухступенчатая схема нагрева, где первой ступенью служит подогрев обратного потока в конденсационной камере, а второй — обычный процесс подготовки в первичном теплообменнике. Для правильного протекания процесса необходимо обеспечить соответствующие условия, что возможно только в южных регионах.
По типу теплообменника:
- Раздельный. Нагрев теплоносителя выполняет первичный узел, а за подготовку ГВС отвечает вторичный теплообменник (как правило, пластинчатого типа).
- Совмещенный (битермический). Представляет собой змеевик из трубы специфического сечения, где могут одновременно протекать два потока без смешивания. Позволяет увеличить производительность по ГВС, но плохо поддается очистке от известковых отложений.
По типу камеры сгорания:
- Атмосферные (открытые). Традиционный способ работы котла, где удаление дыма происходит естественным способом через стандартный дымоход, а воздух берется прямо из помещения.
- Турбированные (закрытые). Забор воздуха производится снаружи при помощи коаксиального дымохода (конструкция типа «труба в трубе»). Подачу свежего потока обеспечивает вентилятор турбонаддува. Он же вытесняет дымовые газы, обеспечивая стабильный и регулируемый режим дымоудаления.
ВАЖНО!
Турбированные модели намного эффективнее и стабильнее в работе, для использования в жилых помещениях они подходят оптимальным образом.
Как выбрать?
Сегодня на рынке отопительного оборудования представлено множество производителей двухконтурных турбированных газовых котлов. Для выбора определенной модели требуется определиться с мощностью котла. Усредненным показателем является 1 кВт на каждые 10 м² (при высоте потолков до 3 м). Исходя из этого показателя можно подобрать котел необходимой мощности.
Подключение к газопроводу и пуско-наладочные работы должны осуществлять специалистами газовых служб.
Напольные устройства
Напольные турбо котлы обладают высокой производительностью и подходят для отопления частного дома большой площади. Высокая мощность (до 100 кВт) такого оборудования позволяет отапливать частные дома со «старыми» системами отопления с чугунными радиаторами, в которых циркулирует большой объем теплоносителя.
Настенные турбированные газовые котлы
Двухконтурные настенные газовые турбо котлы обладают более компактными размерами, что позволяет устанавливать их прямо на кухне или столовой. Они обладают не такой высокой мощностью (до 50 кВт), как их напольные собраться, однако при определенных обстоятельствах они могут быть более экономными.
Экономия возможна при условии установки настенного газового котла с закрытой камерой сгорания на современных объектах с хорошим утеплением (когда теплопотери строения сведены к минимуму), а в отопительном контуре циркулирует малый объем теплоносителя (чем меньше объем теплоносителя, тем меньше топлива требуется для его нагрева).
Правила отвода дыма в турбированных газовых агрегатах
Отвод отработанных газов у турбированных газовых котлов должен производиться только через коаксиальный дымоход. Чтобы правильно его установить, следует соблюдать следующие требования:
- труба должна располагаться горизонтально под небольшим уклоном в сторону улицы; если котел конденсационный, то наклон должен быть в сторону агрегата, чтобы конденсат мог стекать в конденсатоприемник;
- устанавливать дымоход следует с соблюдением требований инструкции, приложенной к устройству;
- трубу располагают на 1,5 м выше топочной камеры;
- на оголовок трубы надевают защиту от попадания в нее мусора и насекомых;
- максимальная длина горизонтального участка дымохода составляет 3 м, но некоторые производители изготавливают дымоход 5 м;
- расстояние от трубы до оконных и дверных проемов должно быть не менее 0,5 м; до окна над дымоходом – 1 м;
- в деревянном доме между трубой и стеной следует оставлять зазор в 5 см, его заполняют базальтовой ватой;
- нельзя устраивать более 2-ух поворотных колен.
Некоторые производители укомплектовывают свои газовые котлы коаксиальным дымоходом. Если такового не предусмотрено, то лучше выбирать трубу того же производителя, что и отопительное устройство. Подходящий диаметр коаксиального дымохода для определенной модели турбированного агрегата указан в инструкции. Конструкция трубы должна иметь закрывающееся отверстие для возможности ее очистки от сажи и конденсатосборник, выведенный в канализацию.
Обратите внимание! В исключительных случаях, если дымоход невозможно вывести горизонтально, дымоход его устанавливают вертикально с соблюдением технических требований.
Критерии выбора атмосферного газового котла на стену: на какие характеристики стоит обратить внимание
Атмосферные газовые котлы различаются по мощности, габаритам, весу и коэффициенту полезного действия (КПД).
Мощность
В предыдущих разделах мы указывали максимальную мощность настенных котлов – 36 кВт, которая обусловлена конструкцией подвесного оборудования. Чтобы выбрать оптимальный по мощности котёл, нужно оценить квадратуру всего дома или квартиры, а также учесть потери тепла (окна, не утеплённые стены, пол). В описании каждого котла есть квадратура, которую он отапливает, однако стоит понимать, что в описании не учтены потери тепла.
Поэтому, покупая котёл, нужно выбирать тот, который может отапливать площадь на 25% больше, чем у вас имеется. К примеру, квадратура вашего дома – 120 м, однако покупать нужно такой котёл, который рассчитан на 150 кв. м.
Можно использовать и другую систему замеров, по которой на 10 кв. м требуется 1 кВт мощности. Следуя этому расчету, настенный котёл с максимальной мощностью может обогревать до 360 кв. м жилплощади.
Если у вас возникают трудности с выбором мощности котла, тогда обратитесь к специалистам, которые проведут тепловой расчет, или получите консультацию у продавцов оборудования.
Вес и размеры
Практически все настенные котлы имеют стандартные габариты – 700 х 400 х 250 мм, а их вес варьируется от 25 до 50 кг. Вес и размеры зависят не только от мощности, но и от дополнительных элементов, таких как сенсорная панель, датчики замера температуры, дополнительная камера для нагрева проточной воды и так далее
Заострять внимание на выборе атмосферного котла по весу и габаритам не имеет смысла, так как большинство котлов, независимо от мощности и КПД, имеют стандартные размеры
На заметку! Более продвинутые варианты настенных котлов будут иметь меньший вес и габариты.
КПД газового котла
Для начала нужно узнать, что такое КПД атмосферного котла. Многие знающие люди не обращают внимания на эти буквы, а смотрят только на мощность. Это в корне не верно, так как КПД котла показывает, сколько выработанной энергии пойдёт на разогрев воды, а сколько – улетучится. То есть КПД – это полезная энергия, которая используется по назначению.
Коэффициент полезного действия атмосферных газовых котлов варьируется в пределах 80-90%, то есть 10-20% энергии будут «греть» улицу.
КПД напрямую зависит от модели котла и его стоимости. Более дорогие современные котлы регулируют подачу газа таким образом, чтобы получить максимальный эффект.
Стоит заметить, что КПД турбированных котлов 90-97%, а конденсационных – выше 100%. Вся разница в том, что «выхлопы» атмосферного котла имеют в среднем температуру 110 °С, турбированные – 55 °С, а конденсационные – около 30 °С.
Естественная и принудительная тяга
У второго типа воздух поступает, а дым отводится по одной и той же коаксиальной трубе, а нагнетается воздушная масса за счет встроенного вентилятора.
Виды автоматики для газовых котлов отопления
Закрытые модели стоят дороже, но их КПД выше: во-первых, уличный воздух по пути успевает нагреться от горячей стенки, за которой движется на улицу дым, во-вторых – часть тепла при нагреве не уходит в комнату, вся энергия расходуется на нагрев теплоносителя.
Еще одно достоинство закрытой топки: монтаж коаксиального дымохода существенно проще, чем устройство стандартного и проход его через кровлю.
Но приобретение открытой модели может быть оправдано, если стандартная печная труба уже существует.
Виды по типу дымоудаления и какой лучше?
Существует две разновидности систем дымоудаления:
- Открытая (атмосферная). Работает на принципе печной тяги, выведение дыма производится через общедомовой или собственный вертикальный дымоход.
- Закрытая (турбированная). Дым вытесняется вентилятором турбонаддува.
Естественная тяга нестабильна, зависит от множества внешних факторов. Иногда возникает обратная тяга, которая вместо вывода дыма начинает затягивать его внутрь помещений.
Турбированные котлы полностью лишены подобных проблем и демонстрируют стабильный режим дымоудаления в любых условиях. Это делает выбор атмосферных установок менее привлекательным, однако, все энергонезависимые котлы работают на этом принципе.
Для того, чтобы избавиться от возможных проблем, используются внешние дополнительные устройства — турбонасадки.
Они способствуют стабилизации и выравниванию режима дымоудаления, хотя могут работать только при условии наличия электропитания.
Устройство и принцип работы
Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.
Конструкция газового котла
Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:
- Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
- Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
- Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
- Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
- Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
- Вторичного теплообменника, обеспечивающего нагрев проточной воды.
- Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.
Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.
Принцип работы двухконтурного газового теплогенератора
Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.
Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.
Режим отопления
Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.
При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.
Режим ГВС
Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.
Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.
Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.
